73
Proace_Verso_de_Chap02_ouvertures_ed2019_V02
Eine geöffnete Tür überragt in keinem Fall die hintere Stoßstange.
Türen und Fahrzeugabmessungen
Eine geöffnete Tür steht über. Bitte beachten Sie dies, wenn Sie Ihr Fahrzeug an einer Mauer, einem Pfosten, einem erhöhten Bordstein, ... parken.
Sicherheit / Erkennen von Hindernissen elektrische Tür(en)Tankklappe
Ein Hindernis, das der Bewegung der Tür einen bestimmten Widerstand bietet, wird vom Hindernissensor in der Tür erkannt.- Wird ein Hindernis beim Schließen der Tür erkannt, so bleibt diese stehen und öffnet sich dann ganz.- Wird ein Hindernis beim Öffnen der Tür erkannt, so bleibt diese stehen und schließt sich dann.- Wird zwei Mal hintereinander während
Türbedienung ein Hindernis erkannt, schließt diese nicht mehr elektrisch. Schließen Sie die Tür komplett manuell, um sie zu reinitialisieren.
Wenn Ihr Fahrzeug damit ausgestattet ist, öffnen Sie die linke seitliche Schiebetür nicht, wenn die Tankklappe geöffnet ist; ansonsten könnte die Tankklappe und die Schiebetür beschädigt werden bzw. könnte die Person, die das Fahrzeug betankt, Verletzungen davontragen.
Wenn die Tankklappe geöffnet ist und Ihr
Fahrzeug mit einer linken elektrischen seitlichen Schiebetür ausgestattet ist, funktioniert das Öffnen der Tür nicht mit der Taste der Öffnungsbetätigung. Falls er forderlich kann die Tür einen Spalt breit über die manuellen Betätigungen geöffnet werden. Um sie richtig öffnen zu können, muss die Tankklappe geschlossen sein.
2
Öffnungen

74
Proace_Verso_de_Chap02_ouvertures_ed2019_V02
Bei starkem Gefälle kann die Tür durch ihr Eigengewicht in Bewegung geraten und sich ruckartig öffnen oder schließen.Das System reagiert nicht schnell genug auf die Betätigung eines der elektrischen Schalter.Der Hindernissensor reagier t nicht
rechtzeitig.Lassen Sie das Fahrzeug deshalb bei starkem Gefälle nicht unbeaufsichtigt mit offenen Türen stehen. Bei Nichtbeachtung dieser Sicherheitsempfehlung drohen Verletzungen oder Schäden an eingeklemmten Körperteilen bzw. Gegenständen.
Bei starkem Gefälle
Die Türen können bis zu einem Gefälle von 20% elektrisch geöffnet bzw. geschlossen werden.Seien Sie jedoch beim Öffnen vorsichtig, wenn das Fahrzeug mit dem Frontteil nach oben an einem Hang steht. Denn die Tür könnte sich aufgrund des Gefälles schneller öffnen.Im Falle eines starken Gefälles müssen Sie die Seitentür manuell begleiten, um beim Schließen zu helfen.
Steht das Fahrzeug mit dem Frontteil nach unten an einem Hang, so besteht die Gefahr, dass die Tür nicht offen bleibt und ruckartig zufällt. Dabei können Verletzungen entstehen.
Reinitialisieren elektrische Tür(en)
Nach dem Wiederanschließen der Batterie ist es gegebenenfalls er forderlich, die Türen von Hand zu schließen, um sie zu reinitialisieren, wenn Sie geöffnet waren.Wenn die elektrische Betätigung nicht mehr funktioniert, reinitialiseren Sie die Tür(en) wie folgt:F Schließen Sie die Tür(en) vollständig von
Hand.F Öffnen Sie die Tür(en) vollständig von Hand.F Schließen Sie die Tür(en) von Hand.F Öffnen Sie die Tür(en) vollständig von Hand.F Schließen Sie die Tür(en) von Hand.Danach funktionieren die Türen wieder elektrisch.Wenn ein Problem nach dieser Maßnahme weiterhin auftritt, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Öffnungen

75
Proace_Verso_de_Chap02_ouvertures_ed2019_V02
Die automatische Verriegelung nach dem Schließen der Tür ist über das Konfigurationsmenü des Fahrzeugs einstellbar.
Kick-activated side doors opening and locking
System, mit dem, wenn Sie die Fernbedienung bei sich tragen, die seitliche Schiebtür mit einer Fußbewegung entriegelt und dann geöffnet bzw. geschlossen und dann verriegelt werden kann.Die Fernbedienung muss sich im hinteren Bereich des Fahrzeugs befinden, 30 cm bis 2 m entfernt von diesem.
Um die Fußbewegung auszuführen, achten Sie darauf, dass Sie stabil und in einer guten Position stehen, um nicht das Gleichgewicht zu verlieren (Regen, Schnee, Glatteis, Schlamm...).Achten Sie bei der Fußbewegung auf den Auspuff, es besteht Verbrennungsgefahr.
Führen Sie die Bewegung ohne Unterbrechung aus und wiederholen Sie sie nicht unmittelbar und mehrmals hintereinander.Wenn sich die Tür nicht geöffnet hat, warten Sie ca. 2 Sekunden, um einen neuen Versuch zu unternehmen.Lassen Sie den Fuß nicht in der Luft.
F Schieben Sie Ihren Fuß unter die hintere Stoßstange und ziehen Sie ihn dann wieder heraus, als würden Sie einen Fußtritt ausführen (von unten nach oben).Der Sensor erkennt das Annähern und dann das Entfernen Ihres Fußes und löst das Öffnen oder Schließen der Seitentür aus.
2
Öffnungen

77
Proace_Verso_de_Chap02_ouvertures_ed2019_V02
Deaktivieren
Der Komfortzugang ist ab Werk aktiviert.Sie können die Funktion im Konfigurationsmenü des Fahrzeugs deaktivieren.
Automatische Verriegelung
Nach dem Schließen der Schiebetür mithilfe des Fußsensors verriegelt sich das Fahrzeug von selbst.Siehe Konfigurationsmenü des Fahrzeugs, um die automatische Verriegelung zu deaktivieren.
Wenn Ihr Fahrzeug nicht mit einem Alarm ausgestattet ist, wird die Verriegelung durch das ununterbrochene Aufleuchten der Fahrtrichtungsanzeiger für die Dauer
von zwei Sekunden angezeigt.Gleichzeitig werden, je nach Version Ihres Fahrzeugs, die Außenspiegel eingeklappt.
Funktionsstörung
Ein drei Mal wiederholtes akustisches Signal bei der Verwendung der Funktion zeigt an, dass eine Funktionsstörung des Systems vorliegt.
Wenden Sie sich zur Überprüfung des Systems an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Mit Audiosystem oder Touchscreen
Die Funktion „Komfort-Kofferraumöffnung“ oder die automatische Verriegelung des Fahrzeugs beim Schließen der Schiebetür kann über das Konfigurationsmenü des Fahrzeugs aktiviert und deaktiviert werden.
2
Öffnungen

134
Proace_Verso_de_Chap03_ergonomie-et-confort_ed2019_V02
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre volle Leistung bringt:F Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung hinten frei bleiben.F Der Sensor für die Sonneneinstrahlung oben an der Windschutzscheibe dar f nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.F Nehmen Sie die Klimaanlage ein- oder zwei Mal im Monat für die Dauer von
mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.F Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen. Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).F Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie sie gemäß der im Serviceheft stehenden Hinweise ebenfalls überprüfen lassen.F Falls keine Kaltluft erzeugt wird, das System ausschalten und dann einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt kontaktieren.
Tipps für Heizung, Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch ist, sollten Sie den Innenraum für kurze Zeit lüften.Stellen Sie den Regler für die Luftzufuhr so ein, dass ein ausreichender Austausch der Innenluft gewährleistet ist.Die Klimaanlage enthält kein Chlor und stellt keine Gefahr für die Ozonschicht dar.
Das in der Klimaanlage entstehende Kondenswasser fließt im Stillstand ab. Es ist deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit auch die Zugleistung verbessert werden.
STOP & START
Das Heizungssystem und die Klimaanlage funktionieren nur, wenn der Motor läuft.Um den im Fahrzeuginnenraum gewünschten Klimakomfort zu erhalten, können Sie die STOP & START-Funktion zeitweise deaktivieren.Für weitere Informationen zum STOP & S TA R T -System siehe entsprechende Rubrik.
Belüftungsdüsen
Um die Belüftungsdüse zu schließen, schieben Sie den Regler zur Außenseite des Fahrzeugs. Eventuell spüren Sie dabei einen kleinen Widerstand.
Ergonomie und Komfort

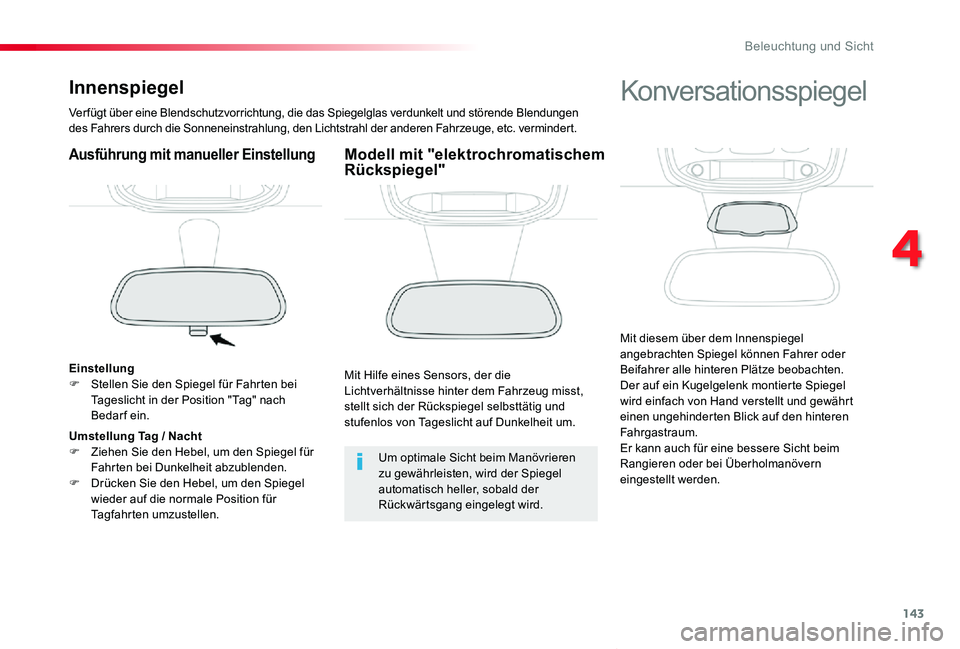

143
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed2019_V02
Innenspiegel
Verfügt über eine Blendschutzvorrichtung, die das Spiegelglas verdunkelt und störende Blendungen des Fahrers durch die Sonneneinstrahlung, den Lichtstrahl der anderen Fahrzeuge, etc. vermindert.
Ausführung mit manueller Einstellung
EinstellungF Stellen Sie den Spiegel für Fahrten bei Tageslicht in der Position "Tag" nach Bedarf ein.
Um optimale Sicht beim Manövrieren zu gewährleisten, wird der Spiegel automatisch heller, sobald der Rückwärtsgang eingelegt wird.
Umstellung Tag / NachtF Ziehen Sie den Hebel, um den Spiegel für Fahrten bei Dunkelheit abzublenden.F Drücken Sie den Hebel, um den Spiegel wieder auf die normale Position für Tagfahrten umzustellen.
Modell mit "elektrochromatischem Rückspiegel"
Mit Hilfe eines Sensors, der die Lichtverhältnisse hinter dem Fahrzeug misst, stellt sich der Rückspiegel selbsttätig und stufenlos von Tageslicht auf Dunkelheit um.
Konversationsspiegel
Mit diesem über dem Innenspiegel angebrachten Spiegel können Fahrer oder Beifahrer alle hinteren Plätze beobachten.Der auf ein Kugelgelenk montierte Spiegel wird einfach von Hand verstellt und gewährt einen ungehinderten Blick auf den hinteren Fahrgastraum.Er kann auch für eine bessere Sicht beim Rangieren oder bei Überholmanövern eingestellt werden.
4
Beleuchtung und Sicht

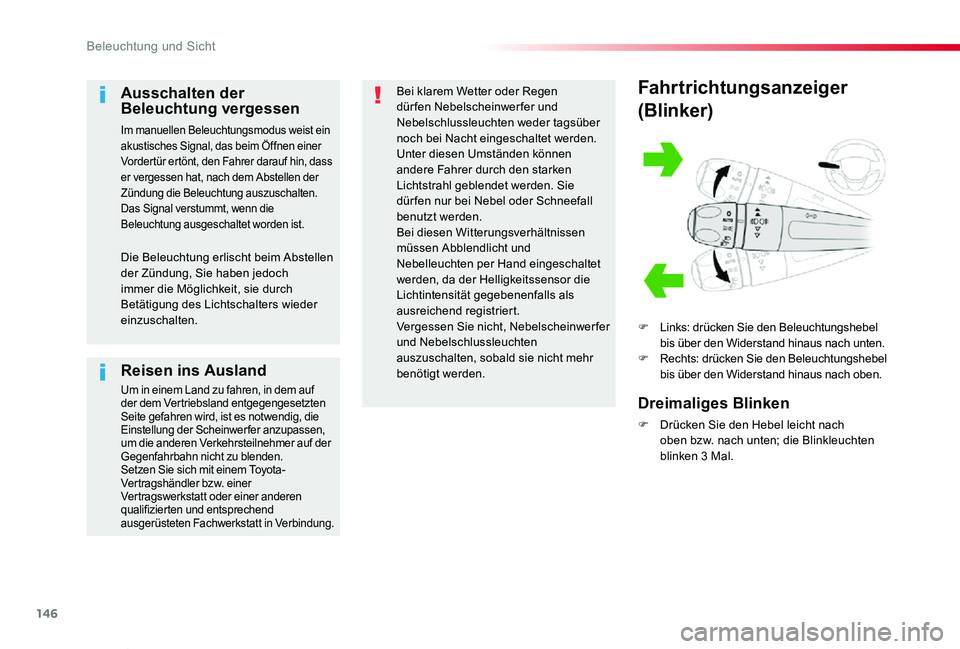

146
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed2019_V02
Fahrtrichtungsanzeiger
(Blinker)
F Links: drücken Sie den Beleuchtungshebel bis über den Widerstand hinaus nach unten.F Rechts: drücken Sie den Beleuchtungshebel bis über den Widerstand hinaus nach oben.
Dreimaliges Blinken
F Drücken Sie den Hebel leicht nach oben bzw. nach unten; die Blinkleuchten
blinken 3 Mal.
Bei klarem Wetter oder Regen dürfen Nebelscheinwerfer und Nebelschlussleuchten weder tagsüber noch bei Nacht eingeschaltet werden. Unter diesen Umständen können andere Fahrer durch den starken Lichtstrahl geblendet werden. Sie dür fen nur bei Nebel oder Schneefall benutzt werden.Bei diesen Witterungsverhältnissen müssen Abblendlicht und Nebelleuchten per Hand eingeschaltet werden, da der Helligkeitssensor die Lichtintensität gegebenenfalls als ausreichend registriert.Vergessen Sie nicht, Nebelscheinwerfer und Nebelschlussleuchten auszuschalten, sobald sie nicht mehr benötigt werden.
Ausschalten der Beleuchtung vergessen
Im manuellen Beleuchtungsmodus weist ein akustisches Signal, das beim Öffnen einer Vordertür ertönt, den Fahrer darauf hin, dass er vergessen hat, nach dem Abstellen der Zündung die Beleuchtung auszuschalten.Das Signal verstummt, wenn die Beleuchtung ausgeschaltet worden ist.
Reisen ins Ausland
Um in einem Land zu fahren, in dem auf der dem Vertriebsland entgegengesetzten Seite gefahren wird, ist es notwendig, die Einstellung der Scheinwerfer anzupassen, um die anderen Verkehrsteilnehmer auf der Gegenfahrbahn nicht zu blenden.Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Die Beleuchtung erlischt beim Abstellen der Zündung, Sie haben jedoch immer die Möglichkeit, sie durch Betätigung des Lichtschalters wieder einzuschalten.
Beleuchtung und Sicht

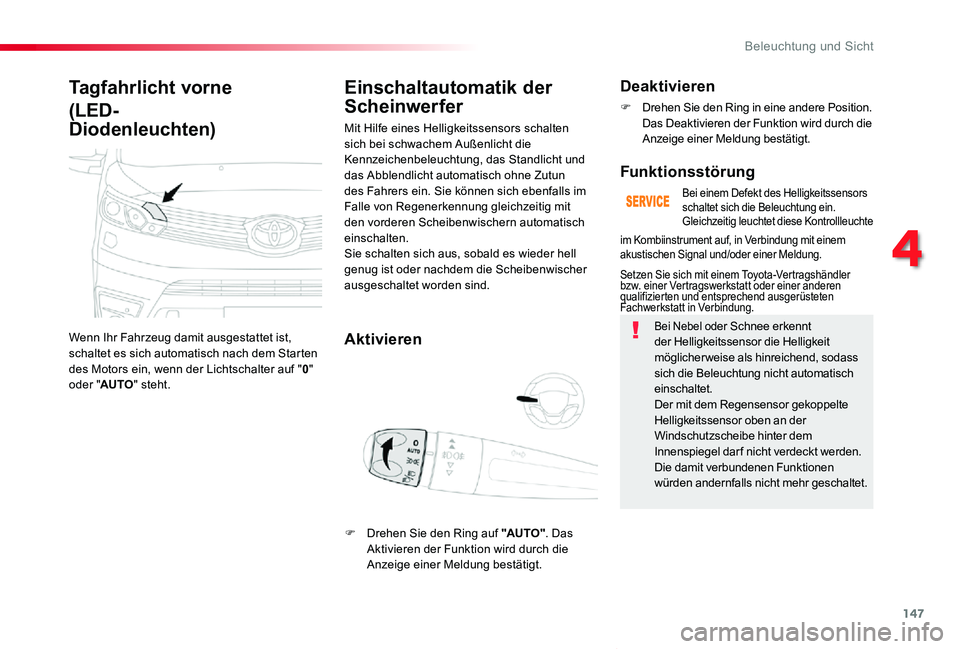

147
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed2019_V02
Tagfahrlicht vorne
(LED-
Diodenleuchten)
Wenn Ihr Fahrzeug damit ausgestattet ist, schaltet es sich automatisch nach dem Starten des Motors ein, wenn der Lichtschalter auf "0" oder "AUTO" steht.
Einschaltautomatik der
Scheinwerfer
Aktivieren
Mit Hilfe eines Helligkeitssensors schalten sich bei schwachem Außenlicht die Kennzeichenbeleuchtung, das Standlicht und das Abblendlicht automatisch ohne Zutun des Fahrers ein. Sie können sich ebenfalls im Falle von Regenerkennung gleichzeitig mit den vorderen Scheibenwischern automatisch einschalten.
Sie schalten sich aus, sobald es wieder hell genug ist oder nachdem die Scheibenwischer ausgeschaltet worden sind.
Deaktivieren
F Drehen Sie den Ring in eine andere Position. Das Deaktivieren der Funktion wird durch die Anzeige einer Meldung bestätigt.
Funktionsstörung
Bei einem Defekt des Helligkeitssensors schaltet sich die Beleuchtung ein. Gleichzeitig leuchtet diese Kontrollleuchte
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
im Kombiinstrument auf, in Verbindung mit einem akustischen Signal und/oder einer Meldung.
Bei Nebel oder Schnee erkennt der Helligkeitssensor die Helligkeit möglicherweise als hinreichend, sodass sich die Beleuchtung nicht automatisch einschaltet.Der mit dem Regensensor gekoppelte Helligkeitssensor oben an der Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt werden. Die damit verbundenen Funktionen würden andernfalls nicht mehr geschaltet.
F Drehen Sie den Ring auf "AUTO". Das
Aktivieren der Funktion wird durch die Anzeige einer Meldung bestätigt.
4
Beleuchtung und Sicht

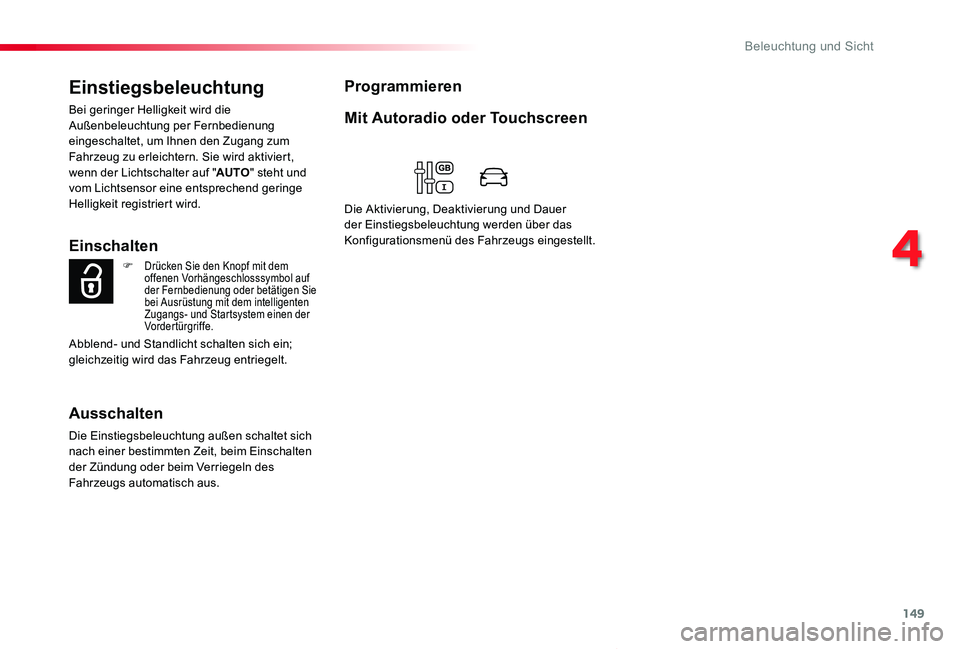

149
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed2019_V02
Einstiegsbeleuchtung
Bei geringer Helligkeit wird die Außenbeleuchtung per Fernbedienung eingeschaltet, um Ihnen den Zugang zum Fahrzeug zu erleichtern. Sie wird aktiviert, wenn der Lichtschalter auf "AUTO" steht und vom Lichtsensor eine entsprechend geringe Helligkeit registriert wird.
Einschalten
F Drücken Sie den Knopf mit dem offenen Vorhängeschlosssymbol auf der Fernbedienung oder betätigen Sie bei Ausrüstung mit dem intelligenten Zugangs- und Startsystem einen der Vordertürgriffe.
Ausschalten
Die Einstiegsbeleuchtung außen schaltet sich nach einer bestimmten Zeit, beim Einschalten der Zündung oder beim Verriegeln des Fahrzeugs automatisch aus.
Programmieren
Abblend- und Standlicht schalten sich ein; gleichzeitig wird das Fahrzeug entriegelt.
Mit Autoradio oder Touchscreen
Die Aktivierung, Deaktivierung und Dauer der Einstiegsbeleuchtung werden über das Konfigurationsmenü des Fahrzeugs eingestellt.
4
Beleuchtung und Sicht

155
Proace_Verso_de_Chap04_eclairage-et-visibilite_ed2019_V02
Frontscheiben-Wischautomatik
Wischautomatik einschalten
Drücken Sie den Schalter einmal kurz nach unten.Ein Wischzyklus bestätigt die Berücksichtigung der Anforderung.Die Kontrollleuchte leuchtet im Kombiinstrument auf und eine Meldung wird angezeigt.
Drücken Sie den Schalter erneut kurz nach unten oder stellen Sie den Schalter in eine andere Stellung (Int, 1 oder 2).Die Kontrollleuchte erlischt im Kombiinstrument und eine Meldung wird angezeigt.
Wischautomatik ausschalten
Nach jedem Ausschalten der Zündung für mehr als eine Minute muss die Wischautomatik reaktiviert werden, indem der Schalter kurz nach unten gedrückt wird.
Wenn der Sensor hinter dem Innenspiegel erkennt, dass es regnet, setzt sich der Frontscheibenwischer automatisch ohne Zutun des Fahrers in Betrieb und passt seine Wischgeschwindigkeit an die Niederschlagsmenge an.
Decken Sie den mit dem Helligkeitssensor gekoppelten Regensensor oben an der Windschutzscheibe hinter dem Innenspiegel grundsätzlich nicht ab.Schalten Sie beim Waschen des Fahrzeugs in der Waschanlage die Wischautomatik aus.Im Winter empfiehlt es sich, die Windschutzscheibe vor dem Einschalten der Wischautomatik vollständig abtauen zu lassen.
Funktionsstörung
Bei einer Funktionsstörung der Wischautomatik arbeitet der Scheibenwischer im Intervallbetrieb.Lassen Sie es von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten
Fachwerkstatt überprüfen.
Aus
Intervallwischen
Scheibenwischer und Waschanlage ein (für eine begrenzte Dauer)
Heckscheibenwischer
4
Beleuchtung und Sicht
