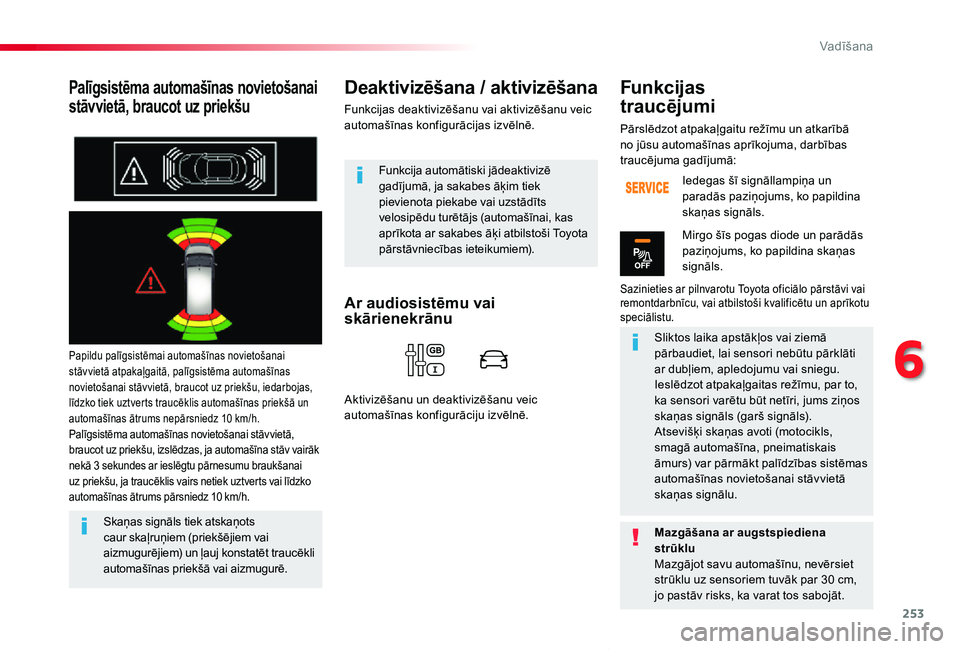

253
Proace Verso_lv_Chap06_conduite_ed2019_V02
Palīgsistēma automašīnas novietošanai
stāvvietā, braucot uz priekšu
Papildu palīgsistēmai automašīnas novietošanai stāvvietā atpakaļgaitā, palīgsistēma automašīnas novietošanai stāvvietā, braucot uz priekšu, iedarbojas, līdzko tiek uztverts traucēklis automašīnas priekšā un automašīnas ātrums nepārsniedz 10 km/h.Palīgsistēma automašīnas novietošanai stāvvietā, braucot uz priekšu, izslēdzas, ja automašīna stāv vairāk nekā 3 sekundes ar ieslēgtu pārnesumu braukšanai uz priekšu, ja traucēklis vairs netiek uztverts vai līdzko automašīnas ātrums pārsniedz 10 km/h.
Deaktivizēšana / aktivizēšana
Funkcijas deaktivizēšanu vai aktivizēšanu veic automašīnas konfigurācijas izvēlnē.
Skaņas signāls tiek atskaņots caur skaļruņiem (priekšējiem vai aizmugurējiem) un ļauj konstatēt traucēkli automašīnas priekšā vai aizmugurē.
Funkcija automātiski jādeaktivizē gadījumā, ja sakabes āķim tiek pievienota piekabe vai uzstādīts velosipēdu turētājs (automašīnai, kas aprīkota ar sakabes āķi atbilstoši Toyota pārstāvniecības ieteikumiem).
Pārslēdzot atpakaļgaitu režīmu un atkarībā no jūsu automašīnas aprīkojuma, darbības traucējuma gadījumā:
Sazinieties ar pilnvarotu Toyota oficiālo pārstāvi vai remontdarbnīcu, vai atbilstoši kvalificētu un aprīkotu speciālistu.
Iedegas šī signāllampiņa un paradās paziņojums, ko papildina skaņas signāls.
Mirgo šīs pogas diode un parādās paziņojums, ko papildina skaņas signāls.
Sliktos laika apstākļos vai ziemā pārbaudiet, lai sensori nebūtu pārklāti ar dubļiem, apledojumu vai sniegu. Ieslēdzot atpakaļgaitas režīmu, par to, ka sensori varētu būt netīri, jums ziņos skaņas signāls (garš signāls).Atsevišķi skaņas avoti (motocikls, smagā automašīna, pneimatiskais āmurs) var pārmākt palīdzības sistēmas automašīnas novietošanai stāvvietā skaņas signālu.
Mazgāšana ar augstspiediena
strūkluMazgājot savu automašīnu, nevērsiet strūklu uz sensoriem tuvāk par 30 cm, jo pastāv risks, ka varat tos sabojāt.
Funkcijas
traucējumi
Ar audiosistēmu vai skārienekrānu
Aktivizēšanu un deaktivizēšanu veic automašīnas konfigurāciju izvēlnē.
6
Vadīšana

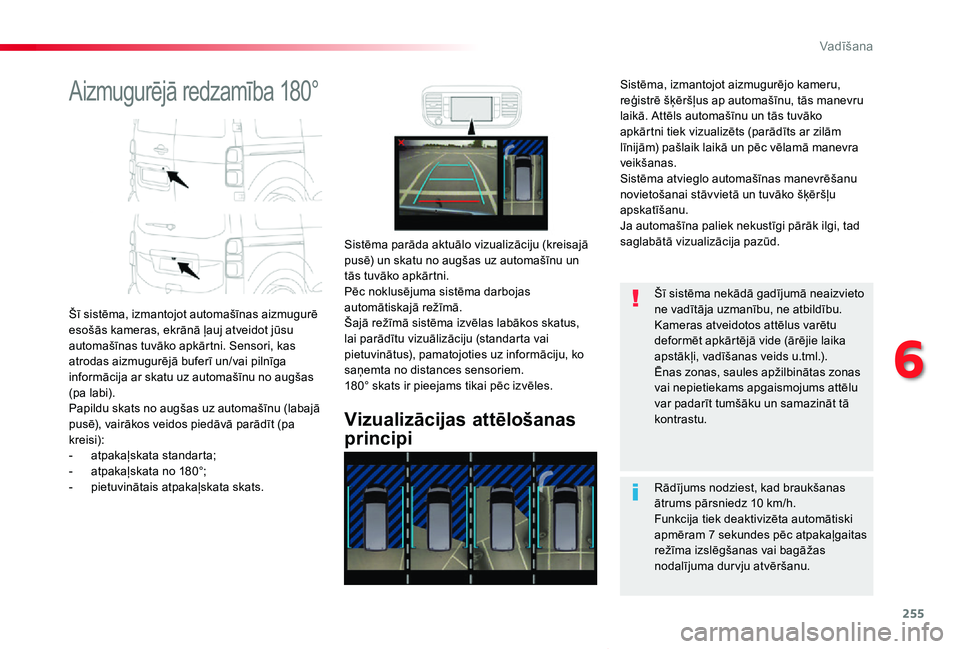

255
Proace Verso_lv_Chap06_conduite_ed2019_V02
Aizmugurējā redzamība 180°
Šī sistēma, izmantojot automašīnas aizmugurē esošās kameras, ekrānā ļauj atveidot jūsu automašīnas tuvāko apkārtni. Sensori, kas atrodas aizmugurējā buferī un/vai pilnīga informācija ar skatu uz automašīnu no augšas (pa labi).Papildu skats no augšas uz automašīnu (labajā pusē), vairākos veidos piedāvā parādīt (pa kreisi):- atpakaļskata standarta;- atpakaļskata no 180°;- pietuvinātais atpakaļskata skats.
Vizualizācijas attēlošanas
principi
Sistēma parāda aktuālo vizualizāciju (kreisajā pusē) un skatu no augšas uz automašīnu un tās tuvāko apkārtni.Pēc noklusējuma sistēma darbojas automātiskajā režīmā.Šajā režīmā sistēma izvēlas labākos skatus, lai parādītu vizuālizāciju (standarta vai pietuvinātus), pamatojoties uz informāciju, ko saņemta no distances sensoriem.180° skats ir pieejams tikai pēc izvēles.
Rādījums nodziest, kad braukšanas ātrums pārsniedz 10 km/h.Funkcija tiek deaktivizēta automātiski apmēram 7 sekundes pēc atpakaļgaitas
režīma izslēgšanas vai bagāžas nodalījuma dur vju atvēršanu.
Šī sistēma nekādā gadījumā neaizvieto ne vadītāja uzmanību, ne atbildību.Kameras atveidotos attēlus varētu deformēt apkārtējā vide (ārējie laika apstākļi, vadīšanas veids u.tml.).Ēnas zonas, saules apžilbinātas zonas vai nepietiekams apgaismojums attēlu var padarīt tumšāku un samazināt tā kontrastu.
Sistēma, izmantojot aizmugurējo kameru, reģistrē šķēršļus ap automašīnu, tās manevru laikā. Attēls automašīnu un tās tuvāko apkārtni tiek vizualizēts (parādīts ar zilām līnijām) pašlaik laikā un pēc vēlamā manevra veikšanas.Sistēma atvieglo automašīnas manevrēšanu novietošanai stāvvietā un tuvāko šķēršļu apskatīšanu.Ja automašīna paliek nekustīgi pārāk ilgi, tad saglabātā vizualizācija pazūd.
6
Vadīšana

257
Proace Verso_lv_Chap06_conduite_ed2019_V02
Aktivizācija
Aktivizācija notiek automātiski, kad ieslēdzat atakaļgaitas režīmu.Funkcija tiek parādīta skārienekrānā. Lai aizvērtu redzamo logu, nospiediet sarkano krustiņu, kas atrodas augšējā kreisajā loga stūrī.
Šajā izvēlnē zem izvēlēties vienu no četriem skatiem.
"Standarts".
"180° skats".
"Palielināts skats".
"AUTO ".
Jebkurā laikā varat izvēlēties rādījumu režīmu ekrānā.
Regulāri pārbaudiet kameru lēcu tīrību.Periodiski tīriet atpakaļgaitas skata kameras lēcu ar mīkstu drāniņu, ne slapju.
"AUTO režīms"
Šis režīms tiek aktivizēts pēc noklusējuma.Izmantojot sensorus uz aizmugurējā bufera, automātiskais pārskats ļauj pārslēgt aizmugurējo skatu uz augšu, tuvojoties šķērslim braukšanas laikā.
Funkcija automātiski jādeaktivizē gadījumā pievienojat piekabi vai uzstādāt velosipēdu turētāju uz sakabes āķa (sakabes āķim jābūt ražotāja ieteiktam un atbilstoši uzstādītam).
Ātrās iedarbināšanas režīms
Šis režīms pēc iespējas ātrāk parāda konteksta skatu (kreisā puse) un skatu virs automašīnas.
Mazgāšana ar augstspiediena strūklu (piemēram, dubļu gadījumā)Automašīnas mazgāšanas laikā kamerām nevērsiet strūklu tuvāk par 30 cm, jo pastāv risks sabojāt tās lēcu.
Informatīvs paziņojums (angļu valodā) informē jūs par nepieciešamību pārbaudīt automašīnas apkārtni.
6
Vadīšana

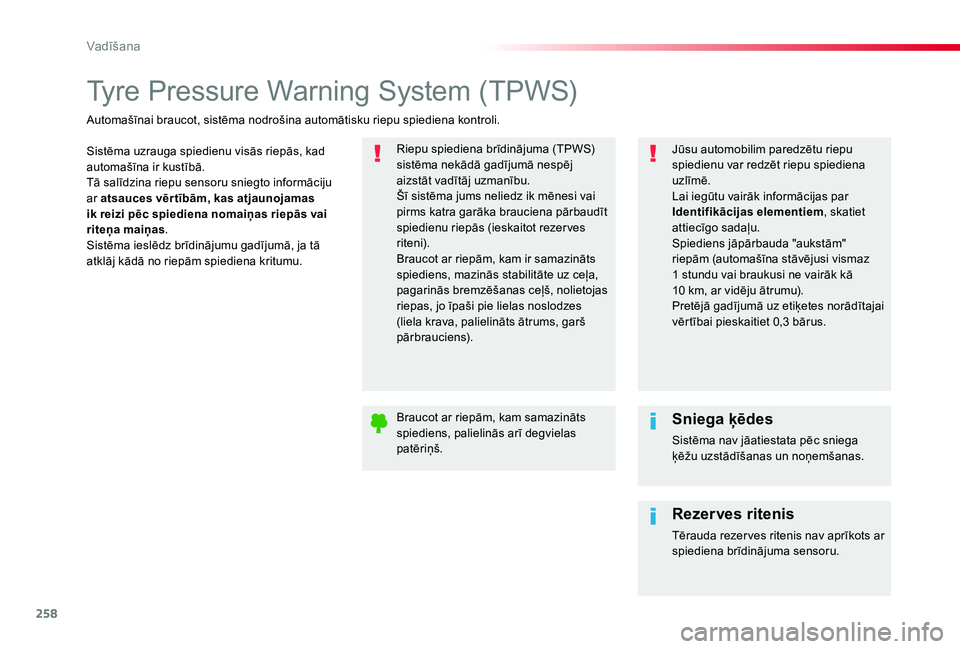

258
Proace Verso_lv_Chap06_conduite_ed2019_V02
Tyre Pressure Warning System (TPWS)
Sistēma uzrauga spiedienu visās riepās, kad automašīna ir kustībā.Tā salīdzina riepu sensoru sniegto informāciju ar atsauces vēr tībām, kas atjaunojamas ik reizi pēc spiediena nomaiņas riepās vai riteņa maiņas.Sistēma ieslēdz brīdinājumu gadījumā, ja tā atklāj kādā no riepām spiediena kritumu.
Riepu spiediena brīdinājuma (TPWS) sistēma nekādā gadījumā nespēj aizstāt vadītāj uzmanību.Šī sistēma jums neliedz ik mēnesi vai pirms katra garāka brauciena pārbaudīt spiedienu riepās (ieskaitot rezer ves riteni).
Braucot ar riepām, kam ir samazināts spiediens, mazinās stabilitāte uz ceļa, pagarinās bremzēšanas ceļš, nolietojas riepas, jo īpaši pie lielas noslodzes (liela krava, palielināts ātrums, garš pārbrauciens).
Automašīnai braucot, sistēma nodrošina automātisku riepu spiediena kontroli.
Jūsu automobilim paredzētu riepu spiedienu var redzēt riepu spiediena uzlīmē.Lai iegūtu vairāk informācijas par Identifikācijas elementiem, skatiet attiecīgo sadaļu.Spiediens jāpārbauda "aukstām" riepām (automašīna stāvējusi vismaz 1 stundu vai braukusi ne vairāk kā 10 km, ar vidēju ātrumu).Pretējā gadījumā uz etiķetes norādītajai vērtībai pieskaitiet 0,3 bārus.
Braucot ar riepām, kam samazināts spiediens, palielinās arī degvielas patēriņš.
Sniega ķēdes
Sistēma nav jāatiestata pēc sniega
ķēžu uzstādīšanas un noņemšanas.
Rezerves ritenis
Tērauda rezer ves ritenis nav aprīkots ar spiediena brīdinājuma sensoru.
Vadīšana

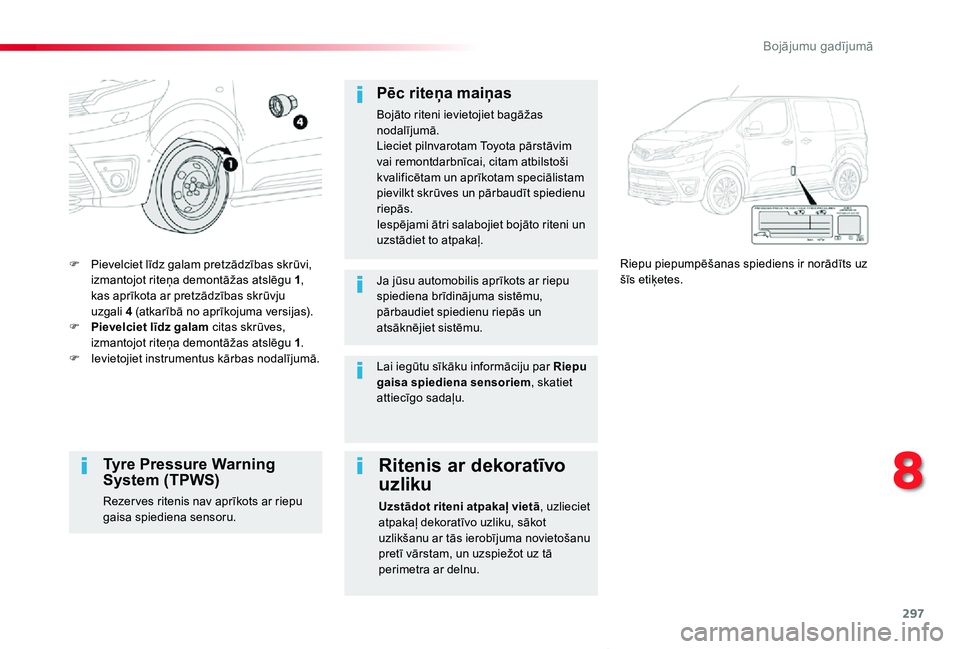

297
Proace Verso_lv_Chap08_En-cas-de-panne_ed2019_V02
F Pievelciet līdz galam pretzādzības skrūvi, izmantojot riteņa demontāžas atslēgu 1, kas aprīkota ar pretzādzības skrūvju uzgali 4 (atkarībā no aprīkojuma versijas).F Pievelciet līdz galam citas skrūves, izmantojot riteņa demontāžas atslēgu 1.F Ievietojiet instrumentus kārbas nodalījumā.
Riepu piepumpēšanas spiediens ir norādīts uz šīs etiķetes.
Pēc riteņa maiņas
Bojāto riteni ievietojiet bagāžas nodalījumā.Lieciet pilnvarotam Toyota pārstāvim vai remontdarbnīcai, citam atbilstoši kvalificētam un aprīkotam speciālistam pievilkt skrūves un pārbaudīt spiedienu riepās.Iespējami ātri salabojiet bojāto riteni un uzstādiet to atpakaļ.
Ja jūsu automobilis aprīkots ar riepu spiediena brīdinājuma sistēmu, pārbaudiet spiedienu riepās un atsāknējiet sistēmu.
Tyre Pressure Warning System (TPWS)
Rezer ves ritenis nav aprīkots ar riepu gaisa spiediena sensoru.
Ritenis ar dekoratīvo
uzliku
Uzstādot riteni atpakaļ vietā, uzlieciet atpakaļ dekoratīvo uzliku, sākot uzlikšanu ar tās ierobījuma novietošanu
pretī vārstam, un uzspiežot uz tā
perimetra ar delnu.
Lai iegūtu sīkāku informāciju par Riepu gaisa spiediena sensoriem, skatiet attiecīgo sadaļu.
8
Bojājumu gadījumā

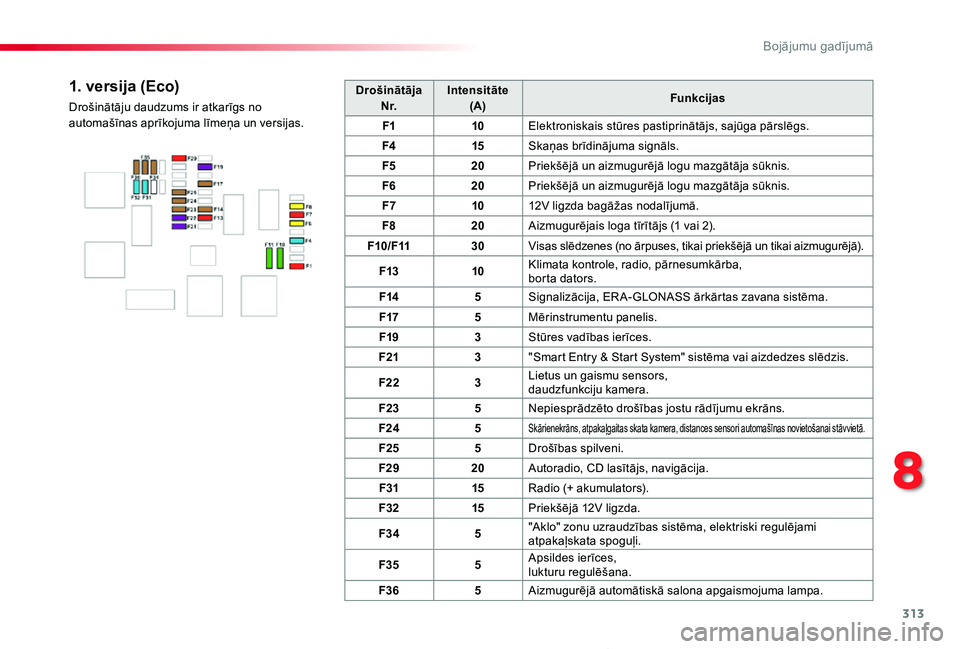

313
Proace Verso_lv_Chap08_En-cas-de-panne_ed2019_V02
DrošinātājaN r.Intensitāte(A)Funkcijas
F110Elektroniskais stūres pastiprinātājs, sajūga pārslēgs.
F415Skaņas brīdinājuma signāls.
F520Priekšējā un aizmugurējā logu mazgātāja sūknis.
F620Priekšējā un aizmugurējā logu mazgātāja sūknis.
F71012V ligzda bagāžas nodalījumā.
F820Aizmugurējais loga tīrītājs (1 vai 2).
F10/F1130Visas slēdzenes (no ārpuses, tikai priekšējā un tikai aizmugurējā).
F1310Klimata kontrole, radio, pārnesumkārba, borta dators.
F145Signalizācija, ER A-GLONASS ārkārtas zavana sistēma.
F175Mērinstrumentu panelis.
F193Stūres vadības ierīces.
F213"Smart Entry & Start System" sistēma vai aizdedzes slēdzis.
F223Lietus un gaismu sensors, daudzfunkciju kamera.
F235Nepiesprādzēto drošības jostu rādījumu ekrāns.
F245Skārienekrāns, atpakaļgaitas skata kamera, distances sensori automašīnas novietošanai stāvvietā.
F255Drošības spilveni.
F2920Autoradio, CD lasītājs, navigācija.
F3115Radio (+ akumulators).
F3215Priekšējā 12V ligzda.
F345"Aklo" zonu uzraudzības sistēma, elektriski regulējami atpakaļskata spoguļi.
F355Apsildes ierīces, lukturu regulēšana.
F365Aizmugurējā automātiskā salona apgaismojuma lampa.
1. versija (Eco)
Drošinātāju daudzums ir atkarīgs no automašīnas aprīkojuma līmeņa un versijas.
8
Bojājumu gadījumā

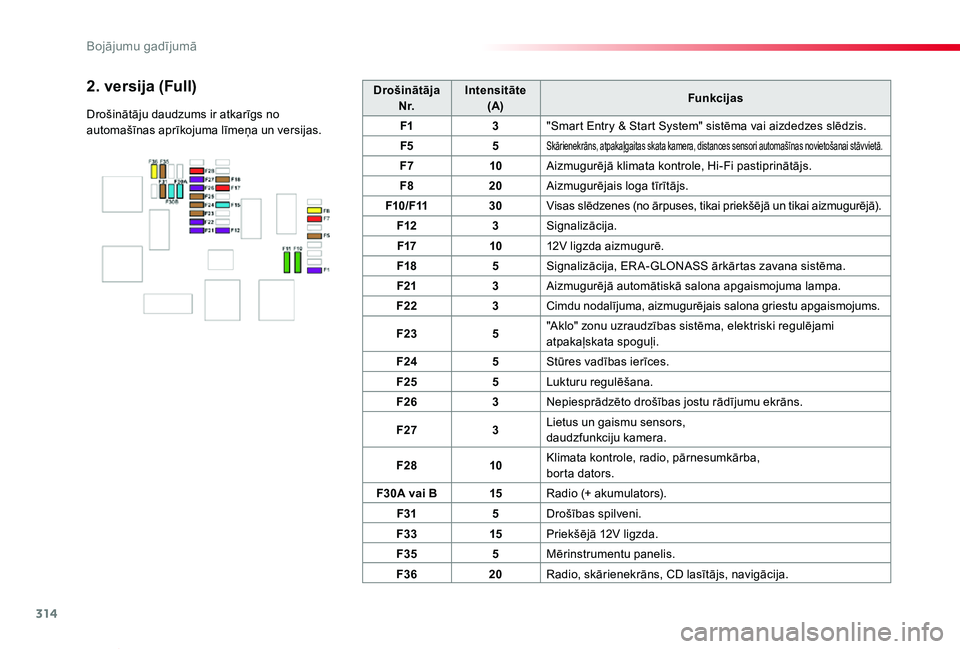

314
Proace Verso_lv_Chap08_En-cas-de-panne_ed2019_V02
DrošinātājaN r.Intensitāte(A)Funkcijas
F13"Smart Entry & Start System" sistēma vai aizdedzes slēdzis.
F55Skārienekrāns, atpakaļgaitas skata kamera, distances sensori automašīnas novietošanai stāvvietā.
F710Aizmugurējā klimata kontrole, Hi-Fi pastiprinātājs.
F820Aizmugurējais loga tīrītājs.
F10/F1130Visas slēdzenes (no ārpuses, tikai priekšējā un tikai aizmugurējā).
F123Signalizācija.
F171012V ligzda aizmugurē.
F185Signalizācija, ER A-GLONASS ārkārtas zavana sistēma.
F213Aizmugurējā automātiskā salona apgaismojuma lampa.
F223Cimdu nodalījuma, aizmugurējais salona griestu apgaismojums.
F235"Aklo" zonu uzraudzības sistēma, elektriski regulējami atpakaļskata spoguļi.
F245Stūres vadības ierīces.
F255Lukturu regulēšana.
F263Nepiesprādzēto drošības jostu rādījumu ekrāns.
F273Lietus un gaismu sensors, daudzfunkciju kamera.
F2810Klimata kontrole, radio, pārnesumkārba, borta dators.
F30A vai B15Radio (+ akumulators).
F315Drošības spilveni.
F3315Priekšējā 12V ligzda.
F355Mērinstrumentu panelis.
F3620Radio, skārienekrāns, CD lasītājs, navigācija.
2. versija (Full)
Drošinātāju daudzums ir atkarīgs no automašīnas aprīkojuma līmeņa un versijas.
