diagram TOYOTA PROACE VERSO 2022 Brugsanvisning (in Danish)

27
Instrumenter
1
Menuer

NOTIC E
Tryk på touchskærmen med tre fingre for at få
vist alle menuknapperne.
NOTIC E
Der findes flere oplysninger om menuerne i afsnittene, der beskriver audio- og telematiksystemerne.
Radio/Medier
Navigation (Afhængig af udstyr)
Kørsel eller Bil (Afhængig af udstyr)Aktivering, deaktivering og indstilling af visse funktioner.Funktionerne er organiseret på 2 faner: "Kørefunktioner" og "Bilindstillinger".Telefon
Apps
Visning af tilgængelige tilsluttede tjenester.EnergiÅbn de specifikke elfunktioner (energiflow, forbrugsstatistik, udskudt opladning), som er organiseret på de 3 tilhørende faner.ellerIndstillingerHovedindstillinger for audiosystemet og touchskærmen.Audiosystem til/fra.Justering af lydstyrke/slå lyden fra.
Øverste linje
Nogle informationer vises fast i den øverste bjælke på touchskærmen:– Klokkeslæt og udendørstemperatur (en blå advarselslampe lyser, hvis der er risiko for is).– Påmindelse om oplysninger fra menuerne Radio Medier og Telefon samt navigationsinstruktioner (afhængig af udstyr).– Meddelelser.– Adgang til Indstillinger.
Energimenu
Afhængig af versionen kan den vises enten:– direkte ved at trykke på knappen i nærheden af touchskærmen.– via menuen Apps.
Flow
Siden viser en gengivelse i realtid af den elektriske transmissions funktion.

1.Aktiv kørefunktion
2.Elmotor
3.Beregnet ladestatus for traktionsbatteriet
4.Energiflow
Energiflowene har en specifik farve for hver type kørsel:
A.Blå: energiforbrug
B.Grøn: energigenvinding
Statistik
På denne side vises statistik over strømforbrug.

– Blåt søjlediagram: direkte forbrugt energi leveret af traktionsbatteriet.

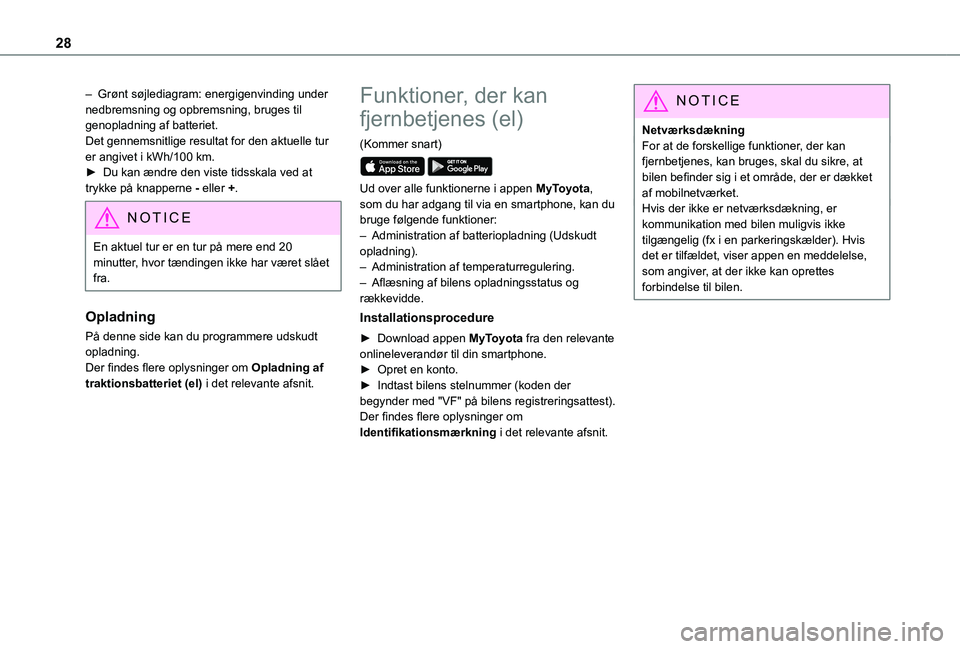

28
– Grønt søjlediagram: energigenvinding under nedbremsning og opbremsning, bruges til genopladning af batteriet.Det gennemsnitlige resultat for den aktuelle tur er angivet i kWh/100 km.► Du kan ændre den viste tidsskala ved at trykke på knapperne - eller +.
NOTIC E
En aktuel tur er en tur på mere end 20 minutter, hvor tændingen ikke har været slået fra.
Opladning
På denne side kan du programmere udskudt opladning.Der findes flere oplysninger om Opladning af traktionsbatteriet (el) i det relevante afsnit.
Funktioner, der kan
fjernbetjenes (el)
(Kommer snart)

Ud over alle funktionerne i appen MyToyota, som du har adgang til via en smartphone, kan du bruge følgende funktioner:– Administration af batteriopladning (Udskudt opladning).– Administration af temperaturregulering.
– Aflæsning af bilens opladningsstatus og rækkevidde.
Installationsprocedure
► Download appen MyToyota fra den relevante onlineleverandør til din smartphone.► Opret en konto.► Indtast bilens stelnummer (koden der begynder med "VF" på bilens registreringsattest).Der findes flere oplysninger om Identifikationsmærkning i det relevante afsnit.
NOTIC E
NetværksdækningFor at de forskellige funktioner, der kan fjernbetjenes, kan bruges, skal du sikre, at bilen befinder sig i et område, der er dækket af mobilnetværket.Hvis der ikke er netværksdækning, er kommunikation med bilen muligvis ikke tilgængelig (fx i en parkeringskælder). Hvis det er tilfældet, viser appen en meddelelse, som angiver, at der ikke kan oprettes forbindelse til bilen.

243
I tilfælde af havari
8
Platform-kabine (baglygter)
1.Blinklys (P21W-21W).
2.Bremselygter (P21W-21W).
3.Sidelys (R10W-10W).
4.Baklys (P21W-21W).
5.Tågelygter (P21W-21W).
► Find den defekte pære.► Løsn de 4 monteringsskruer fra lygteglasset, og tag det af.► Tag den defekte pære ud ved at trykke let på den, mens den drejes en kvart omgang med uret.► Skift pæren.
Skift af en sikring
Adgang til værktøj
og sikringsboksen i
instrumentbordet

Udtagningstangen og sikringerne sidder bag sikringsboksens afdækning.► Løsn afdækningen ved at trække øverst i venstre side og derefter i højre side.► Tag afdækningen helt af.
Skift af en sikring
Før skift af en sikring:► Find årsagen til fejlen, og afhjælp den.► Sluk for alt strømforbrug.► Blokér bilen, og slå tændingen fra.► Identificér den defekte sikring ved hjælp af de gældende tabeller og diagrammer.Følgende er vigtigt ved skift af sikringer:► Brug specialtangen til at trække sikringen ud af boksen, og kontrollér trådens stand.► Den defekte sikring skal altid udskiftes med en sikring af samme klasse (samme farve). Hvis der anvendes en sikring af en anden klasse, kan der opstå fejl - brandfare!Hvis fejlen vender tilbage, kort tid efter en sikring er skiftet, skal det elektriske system kontrolleres af en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.
NOTIC E
Komplette sikringstabeller og tilhørende diagrammerKontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk for at få flere oplysninger.

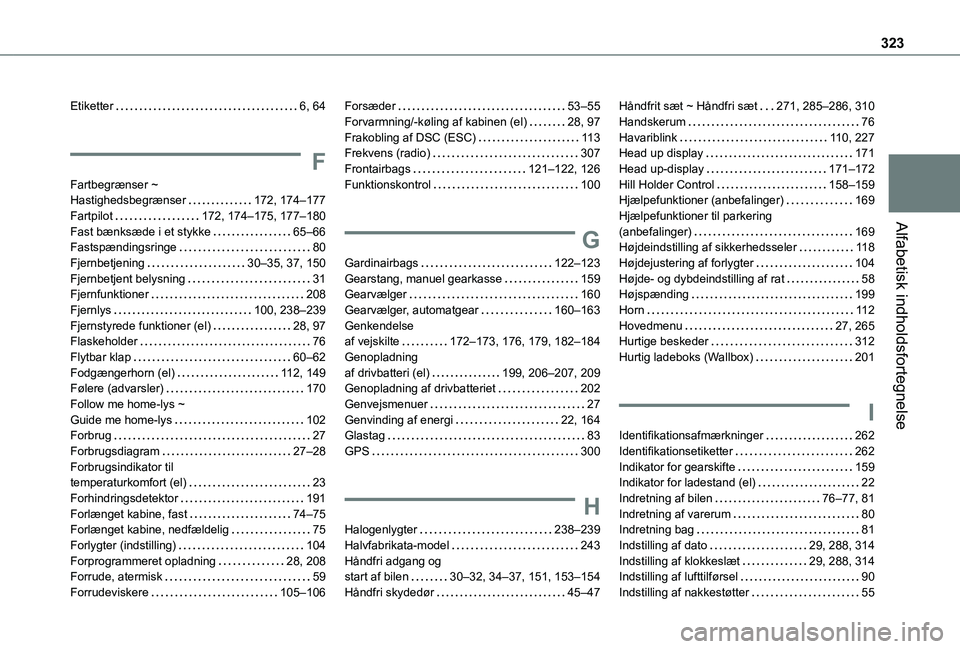

323
Alfabetisk indholdsfortegnelse
Etiketter 6, 64
F
Fartbegrænser ~ Hastighedsbegrænser 172, 174–177Fartpilot 172, 174–175, 177–180Fast bænksæde i et stykke 65–66Fastspændingsringe 80Fjernbetjening 30–35, 37, 150Fjernbetjent belysning 31Fjernfunktioner 208Fjernlys 100, 238–239Fjernstyrede funktioner (el) 28, 97Flaskeholder 76Flytbar klap 60–62Fodgængerhorn (el) 11 2, 149Følere (advarsler) 170Follow me home-lys ~ Guide me home-lys 102Forbrug 27
Forbrugsdiagram 27–28Forbrugsindikator til temperaturkomfort (el) 23Forhindringsdetektor 191Forlænget kabine, fast 74–75Forlænget kabine, nedfældelig 75Forlygter (indstilling) 104Forprogrammeret opladning 28, 208Forrude, atermisk 59Forrudeviskere 105–106
Forsæder 53–55Forvarmning/-køling af kabinen (el) 28, 97Frakobling af DSC (ESC) 11 3Frekvens (radio) 307Frontairbags 121–122, 126Funktionskontrol 100
G
Gardinairbags 122–123Gearstang, manuel gearkasse 159Gearvælger 160Gearvælger, automatgear 160–163Genkendelse af vejskilte 172–173, 176, 179, 182–184Genopladning af drivbatteri (el) 199, 206–207, 209Genopladning af drivbatteriet 202Genvejsmenuer 27Genvinding af energi 22, 164Glastag 83
GPS 300
H
Halogenlygter 238–239Halvfabrikata-model 243Håndfri adgang og start af bilen 30–32, 34–37, 151, 153–154Håndfri skydedør 45–47
Håndfrit sæt ~ Håndfri sæt 271, 285–286, 310Handskerum 76Havariblink 11 0, 227Head up display 171Head up-display 171–172Hill Holder Control 158–159Hjælpefunktioner (anbefalinger) 169Hjælpefunktioner til parkering (anbefalinger) 169Højdeindstilling af sikkerhedsseler 11 8Højdejustering af forlygter 104Højde- og dybdeindstilling af rat 58Højspænding 199Horn 11 2Hovedmenu 27, 265Hurtige beskeder 312Hurtig ladeboks (Wallbox) 201
I
Identifikationsafmærkninger 262
Identifikationsetiketter 262Indikator for gearskifte 159Indikator for ladestand (el) 22Indretning af bilen 76–77, 81Indretning af varerum 80Indretning bag 81Indstilling af dato 29, 288, 314Indstilling af klokkeslæt 29, 288, 314Indstilling af lufttilførsel 90Indstilling af nakkestøtter 55
