141
Segurança
5

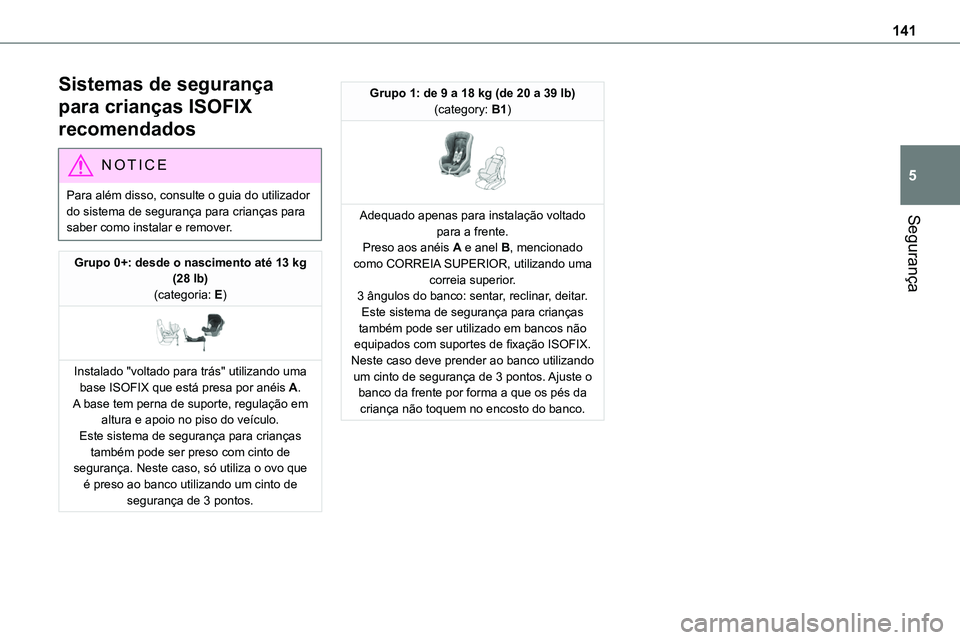

Sistemas de segurança
para crianças ISOFIX
recomendados
NOTIC E
Para além disso, consulte o guia do utilizador do sistema de segurança para crianças para saber como instalar e remover.
Grupo 0+: desde o nascimento até 13 kg (28 lb)(categoria: E)

Instalado "voltado para trás" utilizando uma base ISOFIX que está presa por anéis A.A base tem perna de suporte, regulação em altura e apoio no piso do veículo.
Este sistema de segurança para crianças também pode ser preso com cinto de segurança. Neste caso, só utiliza o ovo que é preso ao banco utilizando um cinto de segurança de 3 pontos.
Grupo 1: de 9 a 18 kg (de 20 a 39 lb)(category: B1)

Adequado apenas para instalação voltado para a frente.Preso aos anéis A e anel B, mencionado como CORREIA SUPERIOR, utilizando uma correia superior.3 ângulos do banco: sentar, reclinar, deitar.Este sistema de segurança para crianças também pode ser utilizado em bancos não equipados com suportes de fixação ISOFIX. Neste caso deve prender ao banco utilizando um cinto de segurança de 3 pontos. Ajuste o banco da frente por forma a que os pés da criança não toquem no encosto do banco.

142

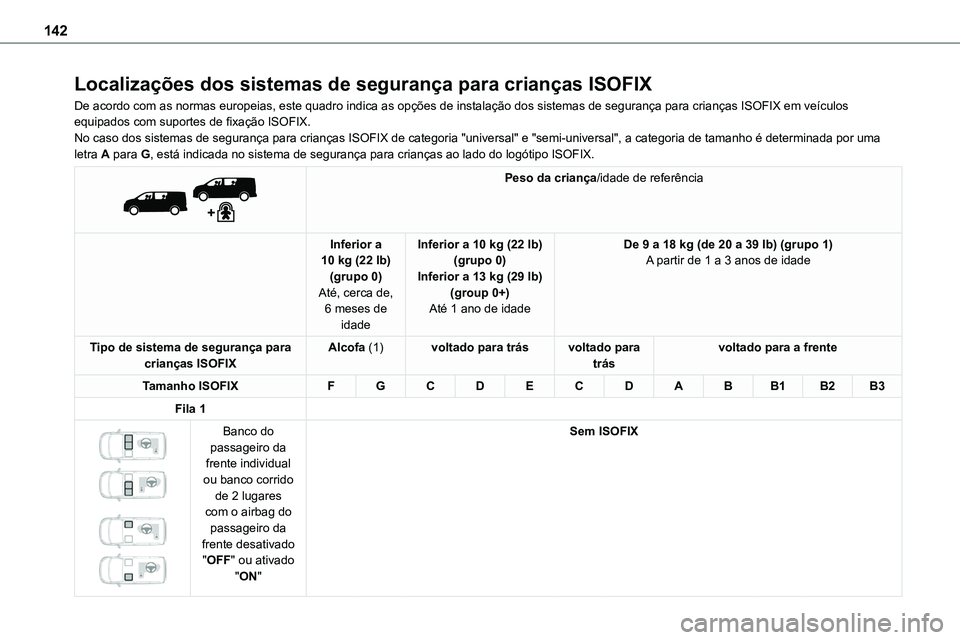

Localizações dos sistemas de segurança para crianças ISOFIX
De acordo com as normas europeias, este quadro indica as opções de instalação dos sistemas de segurança para crianças ISOFIX em veículos equipados com suportes de fixação ISOFIX.No caso dos sistemas de segurança para crianças ISOFIX de categoria "universal" e "semi-universal", a categoria de tamanho é determinada por uma letra A para G, está indicada no sistema de segurança para crianças ao lado do logótipo ISOFIX.

Peso da criança/idade de referência
Inferior a 10 kg (22 lb)(grupo 0)Até, cerca de, 6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)Inferior a 13 kg (29 lb)(group 0+)Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb) (grupo 1)A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXAlcofa (1)voltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1B2B3
Fila 1


Banco do passageiro da frente individual ou banco corrido de 2 lugares com o airbag do passageiro da frente desativado "OFF" ou ativado "ON"
Sem ISOFIX

143
Segurança
5


Peso da criança/idade de referência
Inferior a 10 kg (22 lb)(grupo 0)Até, cerca de, 6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)Inferior a 13 kg (29 lb)(group 0+)Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb) (grupo 1)A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXAlcofa (1)voltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1B2B3
Fila 2 com banco corrido de 2 lugares na fila 1

Bancos exterioresXIUFIUF*X
Banco centralSem ISOFIX
Fila 2 com bancos individuais na fila 1

Bancos exterioresILIL (6)ILIL (6)ILIUFX
Banco centralSem ISOFIX
* Apenas banco corrido fixo

144
PROACE VAN

Peso da criança/idade de referência
Inferior a 10 kg (22 lb)(grupo 0)Até, cerca de,
6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)Inferior a 13 kg (29 lb)(group 0+)
Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb) (grupo 1)A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXAlcofa (1)voltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1B2B3
Fila 1 (a)

Banco do passageiro da frente individual ou banco corrido de 2 lugares com o airbag do passageiro da frente desativado "OFF" ou ativado "ON"
Sem ISOFIX
Fila 2

Bancos exteriores e banco central (b)
XIL (3)IL (2)ILIL (2)IUF, IL

145
Segurança
5
PROACE VAN

Peso da criança/idade de referência
Inferior a 10 kg (22 lb)(grupo 0)Até, cerca de,
6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)Inferior a 13 kg (29 lb)(group 0+)
Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb) (grupo 1)A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXAlcofa (1)voltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1B2B3
Fila 3

Banco fixo de uma peça única, bancos exteriores e banco central (b)
XIUF, ILX


Banco e banco corrido traseiro fixo, bancos exteriores e banco central (b)
XIUF, ILX

146
PROACE VERSO

Peso da criança/idade de referência
Inferior a 10 kg (22 lb)(grupo 0)Até, cerca de,
6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)Inferior a 13 kg (29 lb)(group 0+)
Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb) (grupo 1)A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXAlcofa (1)voltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1B2B3
Fila 1 (a)


Banco do passageiro da frente individual ou banco corrido de 2 lugares com o airbag do passageiro da frente desativado "OFF" ou ativado "ON"
Sem ISOFIX
Fila 2

147
Segurança
5
PROACE VERSO

Peso da criança/idade de referência
Inferior a 10 kg (22 lb)(grupo 0)Até, cerca de,
6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)Inferior a 13 kg (29 lb)(group 0+)
Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb) (grupo 1)A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXAlcofa (1)voltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1B2B3

bancos traseirosXIL (1-3)IL (2)ILIL (2)IUF, IL
Fila 3

Fixo num banco corrido de uma só peça, bancos traseiros
XIUF, ILX


Banco e banco corrido traseiro fixo, bancos traseiros
XIUF, ILX

148
PROACE VERSO

Peso da criança/idade de referência
Inferior a 10 kg (22 lb)(grupo 0)
Até, cerca de, 6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)Inferior a 13 kg (29 lb)
(group 0+)Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb) (grupo 1)A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXAlcofa (1)voltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1B2B3
Fila 1 (a)

Banco do passageiro da frente com o airbag do passageiro da frente desativado "OFF" ou ativado "ON"
Sem ISOFIX

149
Segurança
5
PROACE VERSO

Peso da criança/idade de referência
Inferior a 10 kg (22 lb)(grupo 0)Até, cerca de,
6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)Inferior a 13 kg (29 lb)(group 0+)
Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb) (grupo 1)A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXAlcofa (1)voltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1B2B3
Fila 2

bancos traseirosILIUF, IL
Fila 3

bancos traseirosIL (1-4)XIL (4)XIL (4)IUF, ILX

150
PROACE VERSO

Peso da criança/idade de referência
Inferior a 10 kg (22 lb)(grupo 0)Até, cerca de,
6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)Inferior a 13 kg (29 lb)(group 0+)
Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb) (grupo 1)A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXAlcofa (1)voltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1B2B3
Fila 1 (a)

Banco do passageiro da frente com o airbag do passageiro da frente desativado "OFF" ou ativado "ON"
Sem ISOFIX
Fila 2

Banco atrás do condutor ou atrás do passageiro da frente
XIL (5)ILIL (5)ILIUF, ILIUF*, IL


Banco central (b)XIL (5)ILIL (5)ILIUF, IL
* Exceto para versão curta (Compacto)
