TOYOTA PROACE VERSO 2022 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2022, Model line: PROACE VERSO, Model: TOYOTA PROACE VERSO 2022Pages: 360, PDF Dimensioni: 69.73 MB
Page 1 of 360

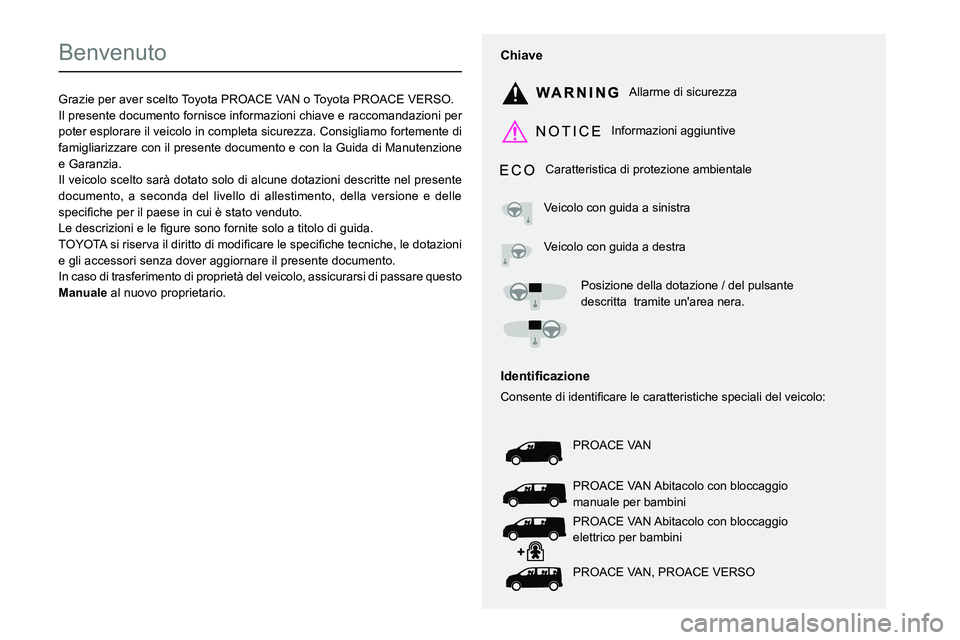

Benvenuto
Grazie per aver scelto Toyota PROACE VAN o Toyota PROACE VERSO.Il presente documento fornisce informazioni chiave e raccomandazioni per poter esplorare il veicolo in completa sicurezza. Consigliamo fortemente di famigliarizzare con il presente documento e con la Guida di Manutenzione e Garanzia.Il veicolo scelto sarà dotato solo di alcune dotazioni descritte nel presente documento, a seconda del livello di allestimento, della versione e delle\
0056005300480046002F004800030037e gli accessori senza dover aggiornare il presente documento.In caso di trasferimento di proprietà del veicolo, assicurarsi di pas\
sare questo Man al nuovo proprietario.
Chiave
Allarme di sicurezza
Informazioni aggiuntive
Caratteristica di protezione ambientale
Veicolo con guida a sinistra
Veicolo con guida a destra
Posizione della dotazione / del pulsante descritta tramite un'area nera.
002C0047004800510057004C00BF00460044005D004C005200510048
0026005200510056004800510057004800030047004C0003004C0047004800510057004C00BF00460044005500480003004F0048000300460044005500440057005700480055004C00560057004C0046004B004800030056005300480046004C0044004F004C000300470048004F000300590048004C00460052004F0052001D
PROACE VAN
PROACE VAN Abitacolo con bloccaggio manuale per bambini
PROACE VAN Abitacolo con bloccaggio elettrico per bambini
PROACE VAN, PROACE VERSO

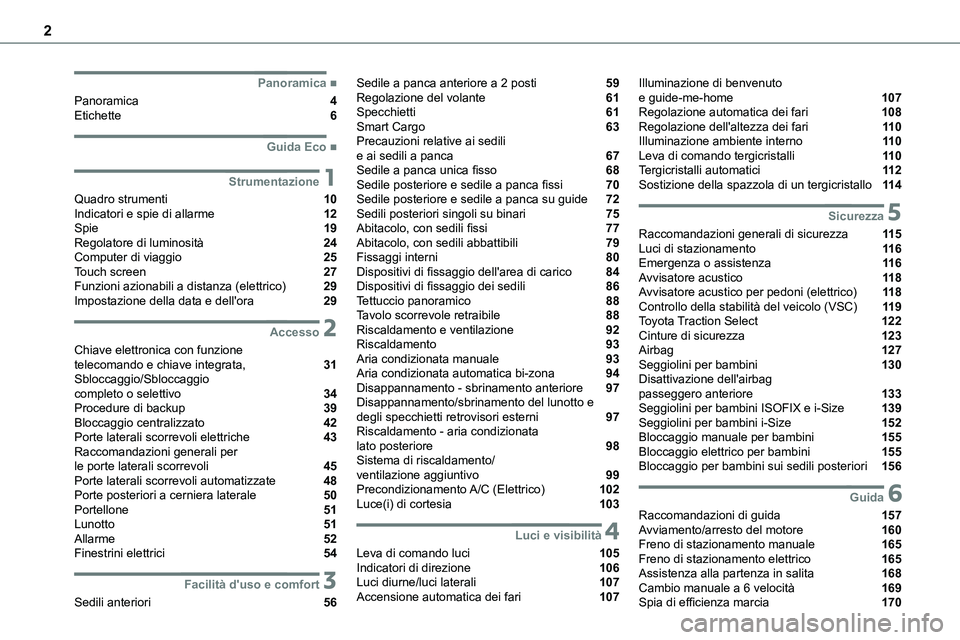

Page 2 of 360
2
■Panoramica
Panoramica 4Etichette 6
■Guida Eco
1Strumentazione
Quadro strumenti 10Indicatori e spie di allarme 12Spie 19Regolatore di luminosità 24Computer di viaggio 25Touch screen 27Funzioni azionabili a distanza (elettrico) 29Impostazione della data e dell'ora 29
2Accesso
Chiave elettronica con funzione telecomando e chiave integrata, 31Sbloccaggio/Sbloccaggio completo o selettivo 34Procedure di backup 39Bloccaggio centralizzato 42Porte laterali scorrevoli elettriche 43Raccomandazioni generali per le porte laterali scorrevoli 45Porte laterali scorrevoli automatizzate 48Porte posteriori a cerniera laterale 50Portellone 51Lunotto 51Allarme 52Finestrini elettrici 54
3Facilità d'uso e comfort
Sedili anteriori 56
Sedile a panca anteriore a 2 posti 59Regolazione del volante 61Specchietti 61Smart Cargo 63Precauzioni relative ai sedili e ai sedili a panca 67Sedile a panca unica fisso 68Sedile posteriore e sedile a panca fissi 70Sedile posteriore e sedile a panca su guide 72Sedili posteriori singoli su binari 75Abitacolo, con sedili fissi 77Abitacolo, con sedili abbattibili 79Fissaggi interni 80Dispositivi di fissaggio dell'area di carico 84Dispositivi di fissaggio dei sedili 86Tettuccio panoramico 88Tavolo scorrevole retraibile 88Riscaldamento e ventilazione 92Riscaldamento 93Aria condizionata manuale 93Aria condizionata automatica bi-zona 94Disappannamento - sbrinamento anteriore 97Disappannamento/sbrinamento del lunotto e degli specchietti retrovisori esterni 97Riscaldamento - aria condizionata lato posteriore 98Sistema di riscaldamento/ ventilazione aggiuntivo 99Precondizionamento A/C (Elettrico) 102Luce(i) di cortesia 103
4Luci e visibilità
Leva di comando luci 105Indicatori di direzione 106Luci diurne/luci laterali 107Accensione automatica dei fari 107
Illuminazione di benvenuto e guide-me-home 107Regolazione automatica dei fari 108Regolazione dell'altezza dei fari 11 0Illuminazione ambiente interno 11 0Leva di comando tergicristalli 11 0Tergicristalli automatici 11 2Sostizione della spazzola di un tergicristallo 11 4
5Sicurezza
Raccomandazioni generali di sicurezza 11 5Luci di stazionamento 11 6Emergenza o assistenza 11 6Avvisatore acustico 11 8Avvisatore acustico per pedoni (elettrico) 11 8Controllo della stabilità del veicolo (VSC) 11 9Toyota Traction Select 122Cinture di sicurezza 123Airbag 127Seggiolini per bambini 130Disattivazione dell'airbag passeggero anteriore 133Seggiolini per bambini ISOFIX e i-Size 139Seggiolini per bambini i-Size 152Bloccaggio manuale per bambini 155Bloccaggio elettrico per bambini 155Bloccaggio per bambini sui sedili posteriori 156
6Guida
Raccomandazioni di guida 157Avviamento/arresto del motore 160Freno di stazionamento manuale 165Freno di stazionamento elettrico 165Assistenza alla partenza in salita 168Cambio manuale a 6 velocità 169Spia di efficienza marcia 170
Page 3 of 360

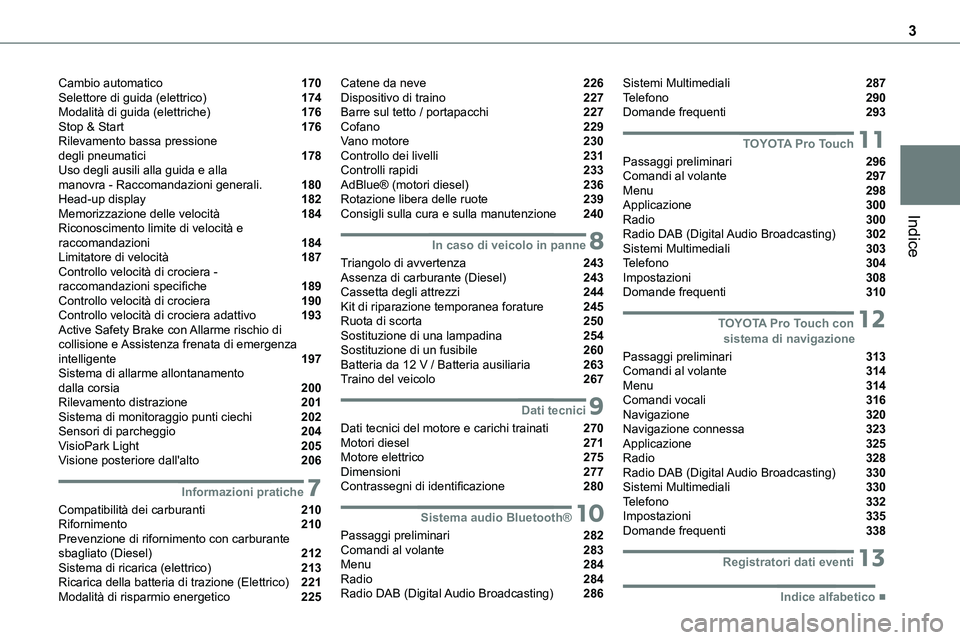

3
Indice
Cambio automatico 170Selettore di guida (elettrico) 174Modalità di guida (elettriche) 176Stop & Start 176Rilevamento bassa pressione degli pneumatici 178Uso degli ausili alla guida e alla manovra - Raccomandazioni generali. 180Head-up display 182Memorizzazione delle velocità 184Riconoscimento limite di velocità e raccomandazioni 184Limitatore di velocità 187Controllo velocità di crociera - raccomandazioni specifiche 189Controllo velocità di crociera 190Controllo velocità di crociera adattivo 193Active Safety Brake con Allarme rischio di collisione e Assistenza frenata di emergenza intelligente 197Sistema di allarme allontanamento dalla corsia 200Rilevamento distrazione 201Sistema di monitoraggio punti ciechi 202Sensori di parcheggio 204VisioPark Light 205Visione posteriore dall'alto 206
7Informazioni pratiche
Compatibilità dei carburanti 210Rifornimento 210Prevenzione di rifornimento con carburante sbagliato (Diesel) 212Sistema di ricarica (elettrico) 213Ricarica della batteria di trazione (Elettrico) 221Modalità di risparmio energetico 225
Catene da neve 226Dispositivo di traino 227Barre sul tetto / portapacchi 227Cofano 229Vano motore 230Controllo dei livelli 231Controlli rapidi 233AdBlue® (motori diesel) 236Rotazione libera delle ruote 239Consigli sulla cura e sulla manutenzione 240
8In caso di veicolo in panne
Triangolo di avvertenza 243Assenza di carburante (Diesel) 243Cassetta degli attrezzi 244Kit di riparazione temporanea forature 245Ruota di scorta 250Sostituzione di una lampadina 254Sostituzione di un fusibile 260Batteria da 12 V / Batteria ausiliaria 263Traino del veicolo 267
9Dati tecnici
Dati tecnici del motore e carichi trainati 270Motori diesel 271Motore elettrico 275Dimensioni 277Contrassegni di identificazione 280
10Sistema audio Bluetooth®
Passaggi preliminari 282Comandi al volante 283Menu 284Radio 284Radio DAB (Digital Audio Broadcasting) 286
Sistemi Multimediali 287Telefono 290Domande frequenti 293
11TOYOTA Pro Touch
Passaggi preliminari 296Comandi al volante 297Menu 298Applicazione 300Radio 300Radio DAB (Digital Audio Broadcasting) 302Sistemi Multimediali 303Telefono 304Impostazioni 308Domande frequenti 310
12 TOYOTA Pro Touch con sistema di navigazione
Passaggi preliminari 313Comandi al volante 314Menu 314Comandi vocali 316Navigazione 320Navigazione connessa 323Applicazione 325Radio 328Radio DAB (Digital Audio Broadcasting) 330Sistemi Multimediali 330Telefono 332Impostazioni 335Domande frequenti 338
13Registratori dati eventi
■Indice alfabetico
Page 4 of 360
4

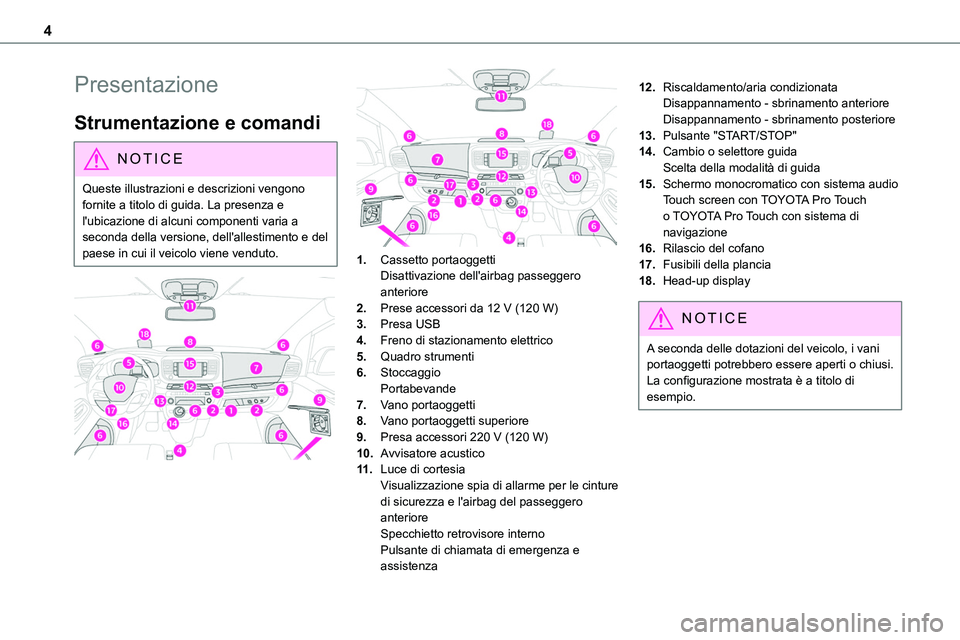

Presentazione
Strumentazione e comandi
NOTIC E
Queste illustrazioni e descrizioni vengono fornite a titolo di guida. La presenza e l'ubicazione di alcuni componenti varia a seconda della versione, dell'allestimento e del paese in cui il veicolo viene venduto.
1.Cassetto portaoggettiDisattivazione dell'airbag passeggero anteriore
2.Prese accessori da 12 V (120 W)
3.Presa USB
4.Freno di stazionamento elettrico
5.Quadro strumenti
6.StoccaggioPortabevande
7.Vano portaoggetti
8.Vano portaoggetti superiore
9.Presa accessori 220 V (120 W)
10.Avvisatore acustico
11 .Luce di cortesiaVisualizzazione spia di allarme per le cinture di sicurezza e l'airbag del passeggero anterioreSpecchietto retrovisore internoPulsante di chiamata di emergenza e assistenza
12.Riscaldamento/aria condizionataDisappannamento - sbrinamento anterioreDisappannamento - sbrinamento posteriore
13.Pulsante "START/STOP"
14.Cambio o selettore guidaScelta della modalità di guida
15.Schermo monocromatico con sistema audioTouch screen con TOYOTA Pro Touch o TOYOTA Pro Touch con sistema di
navigazione
16.Rilascio del cofano
17.Fusibili della plancia
18.Head-up display
NOTIC E
A seconda delle dotazioni del veicolo, i vani portaoggetti potrebbero essere aperti o chiusi. La configurazione mostrata è a titolo di esempio.
Page 5 of 360
5

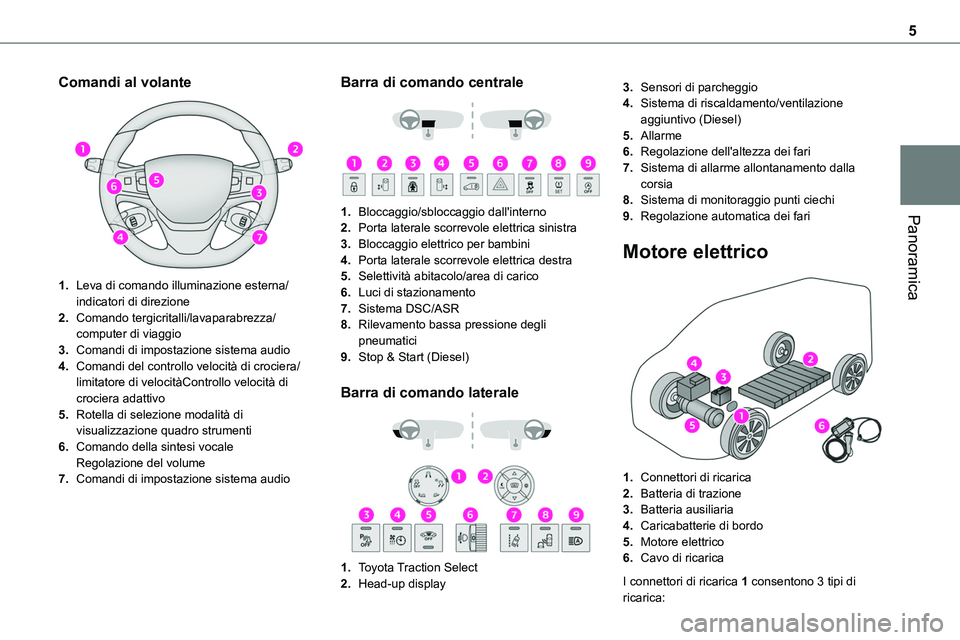

Panoramica
Comandi al volante
1.Leva di comando illuminazione esterna/indicatori di direzione
2.Comando tergicritalli/lavaparabrezza/computer di viaggio
3.Comandi di impostazione sistema audio
4.Comandi del controllo velocità di crociera/limitatore di velocitàControllo velocità di crociera adattivo
5.Rotella di selezione modalità di visualizzazione quadro strumenti
6.Comando della sintesi vocaleRegolazione del volume
7.Comandi di impostazione sistema audio
Barra di comando centrale
1.Bloccaggio/sbloccaggio dall'interno
2.Porta laterale scorrevole elettrica sinistra
3.Bloccaggio elettrico per bambini
4.Porta laterale scorrevole elettrica destra
5.Selettività abitacolo/area di carico
6.Luci di stazionamento
7.Sistema DSC/ASR
8.Rilevamento bassa pressione degli pneumatici
9.Stop & Start (Diesel)
Barra di comando laterale
1.Toyota Traction Select
2.Head-up display
3.Sensori di parcheggio
4.Sistema di riscaldamento/ventilazione aggiuntivo (Diesel)
5.Allarme
6.Regolazione dell'altezza dei fari
7.Sistema di allarme allontanamento dalla corsia
8.Sistema di monitoraggio punti ciechi
9.Regolazione automatica dei fari
Motore elettrico
1.Connettori di ricarica
2.Batteria di trazione
3.Batteria ausiliaria
4.Caricabatterie di bordo
5.Motore elettrico
6.Cavo di ricarica
I connettori di ricarica 1 consentono 3 tipi di ricarica:
Page 6 of 360
6

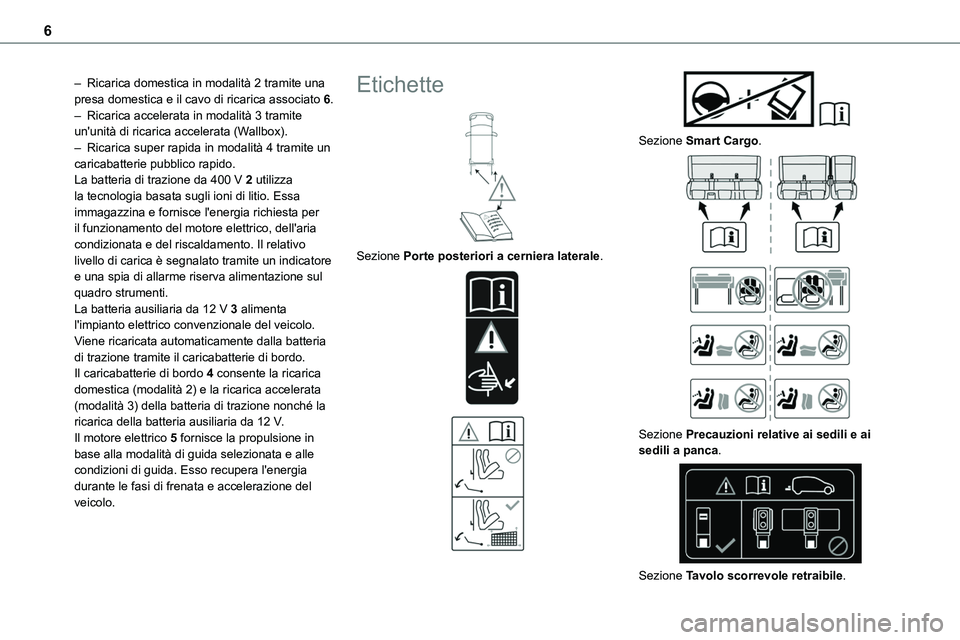

– Ricarica domestica in modalità 2 tramite una presa domestica e il cavo di ricarica associato 6.– Ricarica accelerata in modalità 3 tramite un'unità di ricarica accelerata (Wallbox).– Ricarica super rapida in modalità 4 tramite un caricabatterie pubblico rapido.La batteria di trazione da 400 V 2 utilizza la tecnologia basata sugli ioni di litio. Essa immagazzina e fornisce l'energia richiesta per
il funzionamento del motore elettrico, dell'aria condizionata e del riscaldamento. Il relativo livello di carica è segnalato tramite un indicatore e una spia di allarme riserva alimentazione sul quadro strumenti.La batteria ausiliaria da 12 V 3 alimenta l'impianto elettrico convenzionale del veicolo. Viene ricaricata automaticamente dalla batteria di trazione tramite il caricabatterie di bordo.Il caricabatterie di bordo 4 consente la ricarica domestica (modalità 2) e la ricarica accelerata (modalità 3) della batteria di trazione nonché la ricarica della batteria ausiliaria da 12 V.Il motore elettrico 5 fornisce la propulsione in base alla modalità di guida selezionata e alle condizioni di guida. Esso recupera l'energia durante le fasi di frenata e accelerazione del veicolo.
Etichette
Sezione Porte posteriori a cerniera laterale.
Sezione Smart Cargo.
Sezione Precauzioni relative ai sedili e ai sedili a panca.
Sezione Tavolo scorrevole retraibile.
Page 7 of 360
7

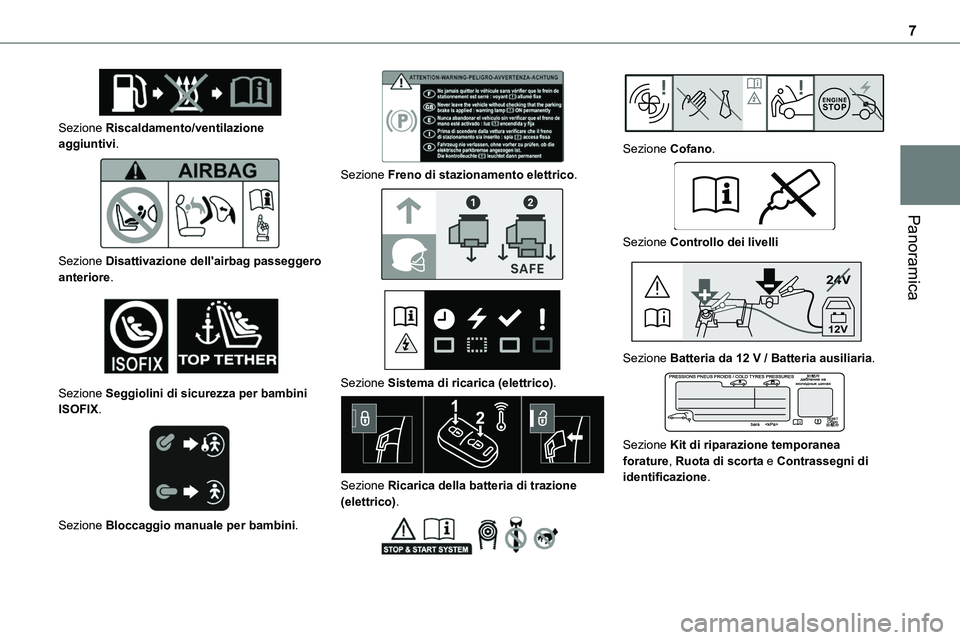

Panoramica
Sezione Riscaldamento/ventilazione aggiuntivi.
Sezione Disattivazione dell'airbag passeggero anteriore.
Sezione Seggiolini di sicurezza per bambini ISOFIX.
Sezione Bloccaggio manuale per bambini.
Sezione Freno di stazionamento elettrico.
Sezione Sistema di ricarica (elettrico).
Sezione Ricarica della batteria di trazione (elettrico).
Sezione Cofano.
Sezione Controllo dei livelli
24V
12V
Sezione Batteria da 12 V / Batteria ausiliaria.
Sezione Kit di riparazione temporanea forature, Ruota di scorta e Contrassegni di identificazione.
Page 8 of 360

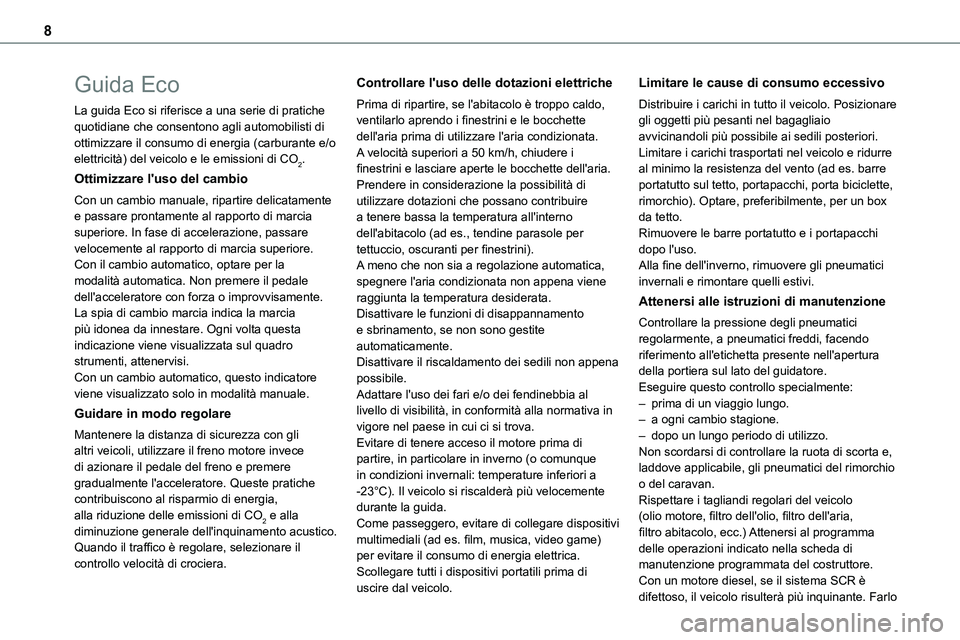

8
Guida Eco
La guida Eco si riferisce a una serie di pratiche quotidiane che consentono agli automobilisti di ottimizzare il consumo di energia (carburante e/o elettricità) del veicolo e le emissioni di CO2.
Ottimizzare l'uso del cambio
Con un cambio manuale, ripartire delicatamente e passare prontamente al rapporto di marcia
superiore. In fase di accelerazione, passare velocemente al rapporto di marcia superiore.Con il cambio automatico, optare per la modalità automatica. Non premere il pedale dell'acceleratore con forza o improvvisamente.La spia di cambio marcia indica la marcia più idonea da innestare. Ogni volta questa indicazione viene visualizzata sul quadro strumenti, attenervisi.Con un cambio automatico, questo indicatore viene visualizzato solo in modalità manuale.
Guidare in modo regolare
Mantenere la distanza di sicurezza con gli altri veicoli, utilizzare il freno motore invece di azionare il pedale del freno e premere gradualmente l'acceleratore. Queste pratiche contribuiscono al risparmio di energia, alla riduzione delle emissioni di CO2 e alla diminuzione generale dell'inquinamento acustico.Quando il traffico è regolare, selezionare il controllo velocità di crociera.
Controllare l'uso delle dotazioni elettriche
Prima di ripartire, se l'abitacolo è troppo caldo, ventilarlo aprendo i finestrini e le bocchette dell'aria prima di utilizzare l'aria condizionata.A velocità superiori a 50 km/h, chiudere i finestrini e lasciare aperte le bocchette dell'aria.Prendere in considerazione la possibilità di utilizzare dotazioni che possano contribuire a tenere bassa la temperatura all'interno
dell'abitacolo (ad es., tendine parasole per tettuccio, oscuranti per finestrini).A meno che non sia a regolazione automatica, spegnere l'aria condizionata non appena viene raggiunta la temperatura desiderata.Disattivare le funzioni di disappannamento e sbrinamento, se non sono gestite automaticamente.Disattivare il riscaldamento dei sedili non appena possibile.Adattare l'uso dei fari e/o dei fendinebbia al livello di visibilità, in conformità alla normativa in vigore nel paese in cui ci si trova.Evitare di tenere acceso il motore prima di partire, in particolare in inverno (o comunque in condizioni invernali: temperature inferiori a -23°C). Il veicolo si riscalderà più velocemente durante la guida.Come passeggero, evitare di collegare dispositivi multimediali (ad es. film, musica, video game) per evitare il consumo di energia elettrica.Scollegare tutti i dispositivi portatili prima di uscire dal veicolo.
Limitare le cause di consumo eccessivo
Distribuire i carichi in tutto il veicolo. Posizionare gli oggetti più pesanti nel bagagliaio avvicinandoli più possibile ai sedili posteriori.Limitare i carichi trasportati nel veicolo e ridurre al minimo la resistenza del vento (ad es. barre portatutto sul tetto, portapacchi, porta biciclette, rimorchio). Optare, preferibilmente, per un box da tetto.
Rimuovere le barre portatutto e i portapacchi dopo l'uso.Alla fine dell'inverno, rimuovere gli pneumatici invernali e rimontare quelli estivi.
Attenersi alle istruzioni di manutenzione
Controllare la pressione degli pneumatici regolarmente, a pneumatici freddi, facendo riferimento all'etichetta presente nell'apertura della portiera sul lato del guidatore.Eseguire questo controllo specialmente:– prima di un viaggio lungo.– a ogni cambio stagione.– dopo un lungo periodo di utilizzo.Non scordarsi di controllare la ruota di scorta e, laddove applicabile, gli pneumatici del rimorchio o del caravan.Rispettare i tagliandi regolari del veicolo (olio motore, filtro dell'olio, filtro dell'aria, filtro abitacolo, ecc.) Attenersi al programma delle operazioni indicato nella scheda di manutenzione programmata del costruttore.Con un motore diesel, se il sistema SCR è difettoso, il veicolo risulterà più inquinante. Farlo
Page 9 of 360
9

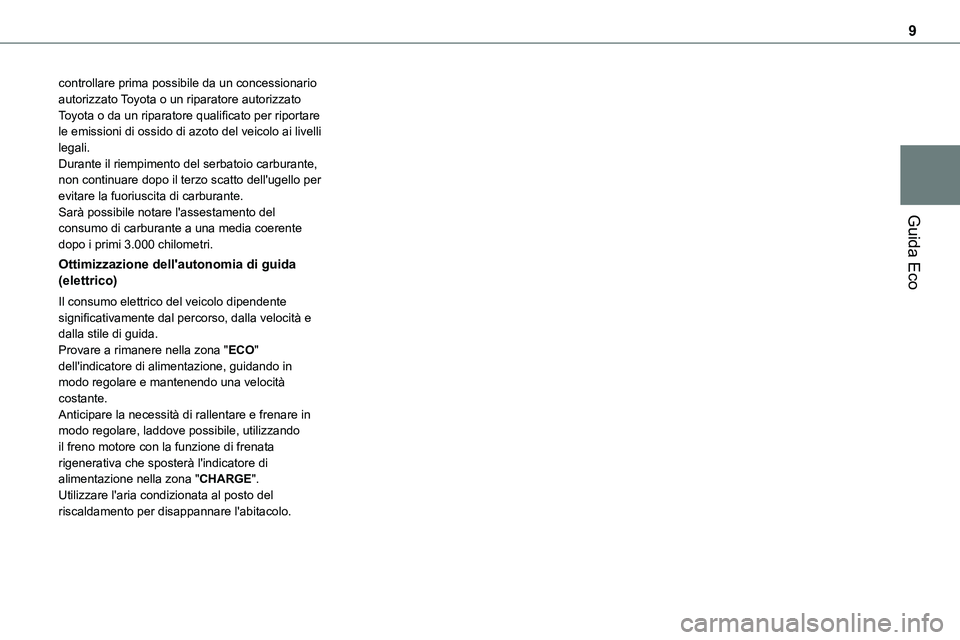

Guida Eco
controllare prima possibile da un concessionario autorizzato Toyota o un riparatore autorizzato Toyota o da un riparatore qualificato per riportare le emissioni di ossido di azoto del veicolo ai livelli legali.Durante il riempimento del serbatoio carburante, non continuare dopo il terzo scatto dell'ugello per evitare la fuoriuscita di carburante.Sarà possibile notare l'assestamento del
consumo di carburante a una media coerente dopo i primi 3.000 chilometri.
Ottimizzazione dell'autonomia di guida (elettrico)
Il consumo elettrico del veicolo dipendente significativamente dal percorso, dalla velocità e dalla stile di guida.Provare a rimanere nella zona "ECO" dell'indicatore di alimentazione, guidando in modo regolare e mantenendo una velocità costante.Anticipare la necessità di rallentare e frenare in modo regolare, laddove possibile, utilizzando il freno motore con la funzione di frenata rigenerativa che sposterà l'indicatore di alimentazione nella zona "CHARGE".Utilizzare l'aria condizionata al posto del riscaldamento per disappannare l'abitacolo.
Page 10 of 360
10

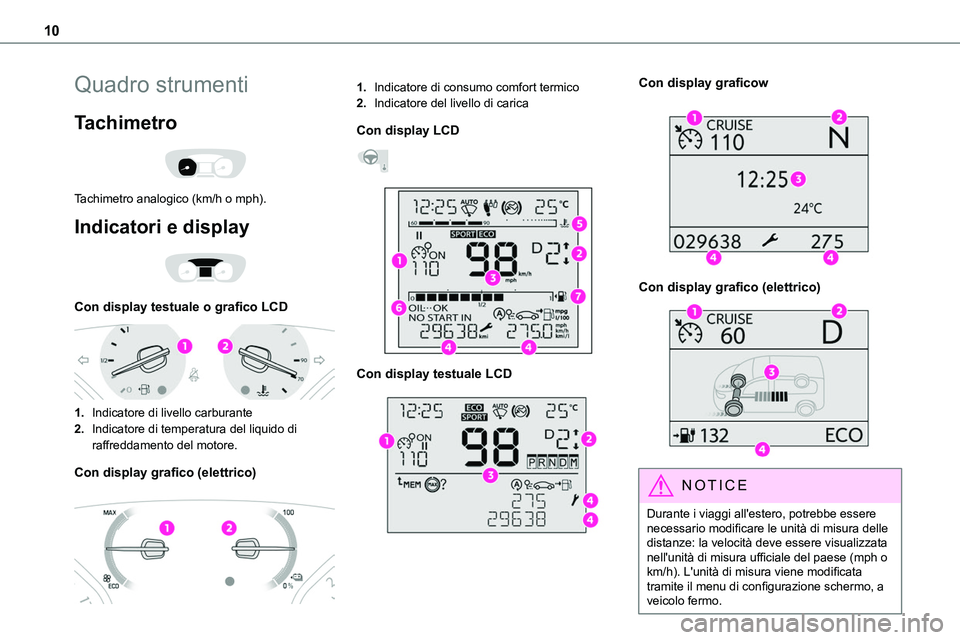

Quadro strumenti
Tachimetro
Tachimetro analogico (km/h o mph).
Indicatori e display
Con display testuale o grafico LCD
1.Indicatore di livello carburante
2.Indicatore di temperatura del liquido di
raffreddamento del motore.
Con display grafico (elettrico)
1.Indicatore di consumo comfort termico
2.Indicatore del livello di carica
Con display LCD
Con display testuale LCD
Con display graficow
Con display grafico (elettrico)
NOTIC E
Durante i viaggi all'estero, potrebbe essere necessario modificare le unità di misura delle distanze: la velocità deve essere visualizzata nell'unità di misura ufficiale del paese (mph o km/h). L'unità di misura viene modificata tramite il menu di configurazione schermo, a veicolo fermo.
