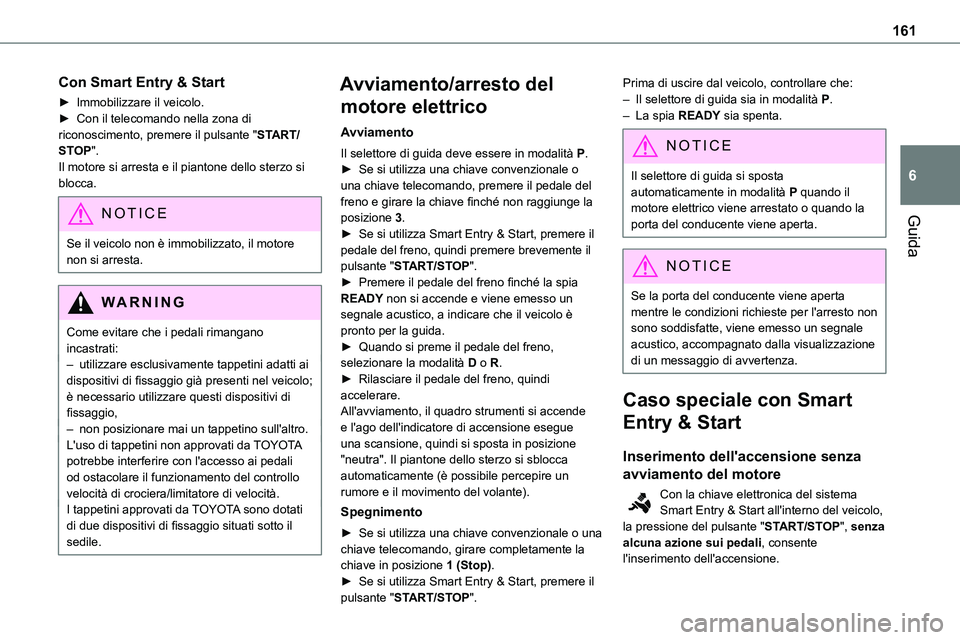

161
Guida
6
Con Smart Entry & Start
► Immobilizzare il veicolo.► Con il telecomando nella zona di riconoscimento, premere il pulsante "START/STOP".Il motore si arresta e il piantone dello sterzo si blocca.
NOTIC E
Se il veicolo non è immobilizzato, il motore non si arresta.
WARNI NG
Come evitare che i pedali rimangano incastrati:– utilizzare esclusivamente tappetini adatti ai dispositivi di fissaggio già presenti nel veicolo; è necessario utilizzare questi dispositivi di fissaggio,– non posizionare mai un tappetino sull'altro.L'uso di tappetini non approvati da TOYOTA potrebbe interferire con l'accesso ai pedali od ostacolare il funzionamento del controllo velocità di crociera/limitatore di velocità.I tappetini approvati da TOYOTA sono dotati di due dispositivi di fissaggio situati sotto il
sedile.
Avviamento/arresto del
motore elettrico
Avviamento
Il selettore di guida deve essere in modalità P.► Se si utilizza una chiave convenzionale o una chiave telecomando, premere il pedale del freno e girare la chiave finché non raggiunge la posizione 3.
► Se si utilizza Smart Entry & Start, premere il pedale del freno, quindi premere brevemente il pulsante "START/STOP".► Premere il pedale del freno finché la spia READY non si accende e viene emesso un segnale acustico, a indicare che il veicolo è pronto per la guida.► Quando si preme il pedale del freno, selezionare la modalità D o R.► Rilasciare il pedale del freno, quindi accelerare.All'avviamento, il quadro strumenti si accende e l'ago dell'indicatore di accensione esegue una scansione, quindi si sposta in posizione "neutra". Il piantone dello sterzo si sblocca automaticamente (è possibile percepire un rumore e il movimento del volante).
Spegnimento
► Se si utilizza una chiave convenzionale o una chiave telecomando, girare completamente la chiave in posizione 1 (Stop).► Se si utilizza Smart Entry & Start, premere il pulsante "START/STOP".
Prima di uscire dal veicolo, controllare che:– Il selettore di guida sia in modalità P.– La spia READY sia spenta.
NOTIC E
Il selettore di guida si sposta automaticamente in modalità P quando il motore elettrico viene arrestato o quando la porta del conducente viene aperta.
NOTIC E
Se la porta del conducente viene aperta mentre le condizioni richieste per l'arresto non sono soddisfatte, viene emesso un segnale acustico, accompagnato dalla visualizzazione di un messaggio di avvertenza.
Caso speciale con Smart
Entry & Start
Inserimento dell'accensione senza
avviamento del motore
Con la chiave elettronica del sistema Smart Entry & Start all'interno del veicolo, la pressione del pulsante "START/STOP", senza alcuna azione sui pedali, consente l'inserimento dell'accensione.

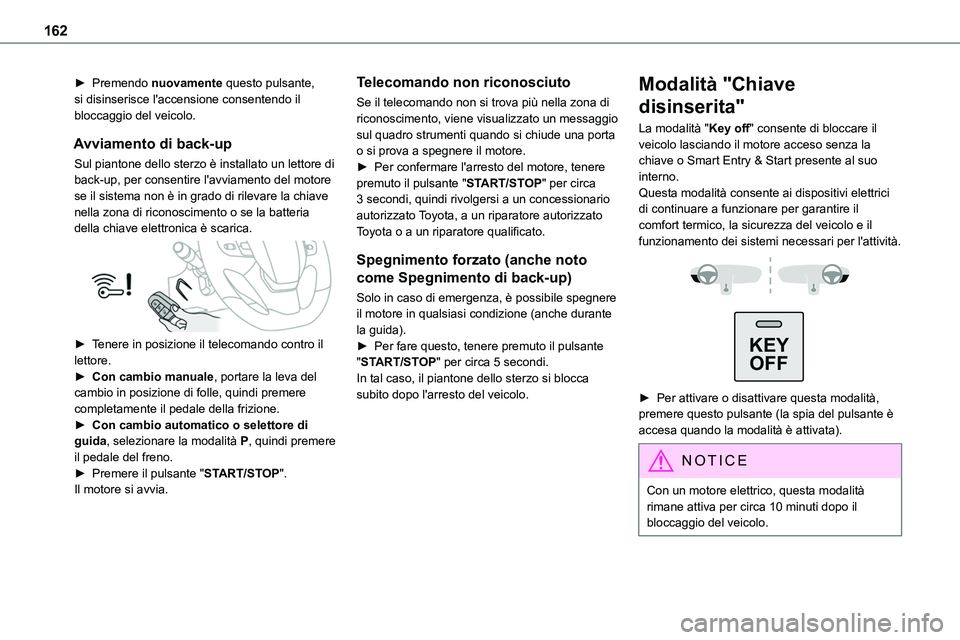

162
► Premendo nuovamente questo pulsante, si disinserisce l'accensione consentendo il bloccaggio del veicolo.
Avviamento di back-up
Sul piantone dello sterzo è installato un lettore di back-up, per consentire l'avviamento del motore se il sistema non è in grado di rilevare la chiave nella zona di riconoscimento o se la batteria
della chiave elettronica è scarica.

► Tenere in posizione il telecomando contro il lettore.► Con cambio manuale, portare la leva del cambio in posizione di folle, quindi premere completamente il pedale della frizione.► Con cambio automatico o selettore di guida, selezionare la modalità P, quindi premere il pedale del freno.► Premere il pulsante "START/STOP".Il motore si avvia.
Telecomando non riconosciuto
Se il telecomando non si trova più nella zona di riconoscimento, viene visualizzato un messaggio sul quadro strumenti quando si chiude una porta o si prova a spegnere il motore.► Per confermare l'arresto del motore, tenere premuto il pulsante "START/STOP" per circa 3 secondi, quindi rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato
Toyota o a un riparatore qualificato.
Spegnimento forzato (anche noto
come Spegnimento di back-up)
Solo in caso di emergenza, è possibile spegnere il motore in qualsiasi condizione (anche durante la guida).► Per fare questo, tenere premuto il pulsante "START/STOP" per circa 5 secondi.In tal caso, il piantone dello sterzo si blocca subito dopo l'arresto del veicolo.
Modalità "Chiave
disinserita"
La modalità "Key off" consente di bloccare il veicolo lasciando il motore acceso senza la chiave o Smart Entry & Start presente al suo interno.Questa modalità consente ai dispositivi elettrici di continuare a funzionare per garantire il
comfort termico, la sicurezza del veicolo e il funzionamento dei sistemi necessari per l'attività.

KEY
OFF

► Per attivare o disattivare questa modalità, premere questo pulsante (la spia del pulsante è accesa quando la modalità è attivata).
NOTIC E
Con un motore elettrico, questa modalità rimane attiva per circa 10 minuti dopo il bloccaggio del veicolo.

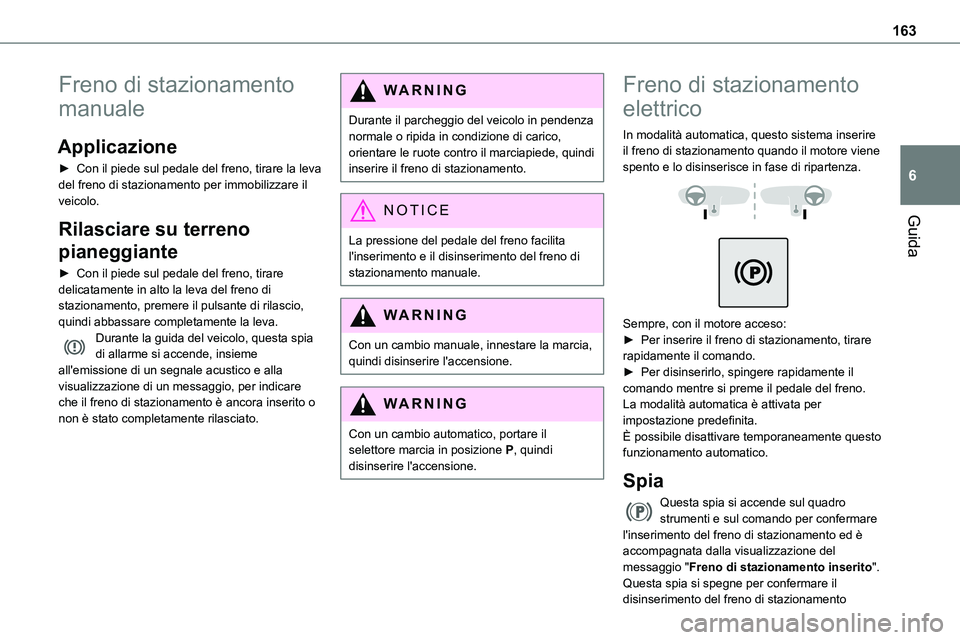

163
Guida
6
Freno di stazionamento
manuale
Applicazione
► Con il piede sul pedale del freno, tirare la leva del freno di stazionamento per immobilizzare il veicolo.
Rilasciare su terreno
pianeggiante
► Con il piede sul pedale del freno, tirare delicatamente in alto la leva del freno di stazionamento, premere il pulsante di rilascio, quindi abbassare completamente la leva.Durante la guida del veicolo, questa spia di allarme si accende, insieme all'emissione di un segnale acustico e alla visualizzazione di un messaggio, per indicare che il freno di stazionamento è ancora inserito o non è stato completamente rilasciato.
WARNI NG
Durante il parcheggio del veicolo in pendenza normale o ripida in condizione di carico, orientare le ruote contro il marciapiede, quindi inserire il freno di stazionamento.
NOTIC E
La pressione del pedale del freno facilita l'inserimento e il disinserimento del freno di stazionamento manuale.
WARNI NG
Con un cambio manuale, innestare la marcia, quindi disinserire l'accensione.
WARNI NG
Con un cambio automatico, portare il selettore marcia in posizione P, quindi disinserire l'accensione.
Freno di stazionamento
elettrico
In modalità automatica, questo sistema inserire il freno di stazionamento quando il motore viene spento e lo disinserisce in fase di ripartenza.


Sempre, con il motore acceso:► Per inserire il freno di stazionamento, tirare rapidamente il comando.► Per disinserirlo, spingere rapidamente il comando mentre si preme il pedale del freno.La modalità automatica è attivata per impostazione predefinita.È possibile disattivare temporaneamente questo funzionamento automatico.
Spia
Questa spia si accende sul quadro strumenti e sul comando per confermare
l'inserimento del freno di stazionamento ed è accompagnata dalla visualizzazione del messaggio "Freno di stazionamento inserito".Questa spia si spegne per confermare il disinserimento del freno di stazionamento

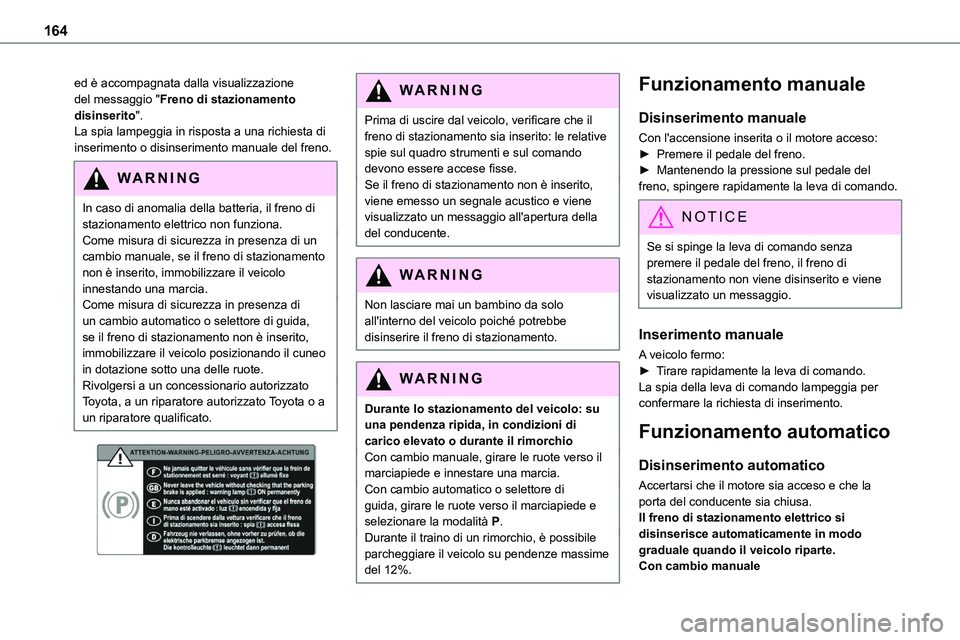

164
ed è accompagnata dalla visualizzazione del messaggio "Freno di stazionamento disinserito".La spia lampeggia in risposta a una richiesta di inserimento o disinserimento manuale del freno.
WARNI NG
In caso di anomalia della batteria, il freno di stazionamento elettrico non funziona. Come misura di sicurezza in presenza di un cambio manuale, se il freno di stazionamento non è inserito, immobilizzare il veicolo innestando una marcia.Come misura di sicurezza in presenza di un cambio automatico o selettore di guida, se il freno di stazionamento non è inserito, immobilizzare il veicolo posizionando il cuneo in dotazione sotto una delle ruote.Rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.


WARNI NG
Prima di uscire dal veicolo, verificare che il freno di stazionamento sia inserito: le relative spie sul quadro strumenti e sul comando devono essere accese fisse.Se il freno di stazionamento non è inserito, viene emesso un segnale acustico e viene visualizzato un messaggio all'apertura della
del conducente.
WARNI NG
Non lasciare mai un bambino da solo all'interno del veicolo poiché potrebbe disinserire il freno di stazionamento.
WARNI NG
Durante lo stazionamento del veicolo: su una pendenza ripida, in condizioni di carico elevato o durante il rimorchioCon cambio manuale, girare le ruote verso il marciapiede e innestare una marcia.Con cambio automatico o selettore di guida, girare le ruote verso il marciapiede e selezionare la modalità P.Durante il traino di un rimorchio, è possibile parcheggiare il veicolo su pendenze massime del 12%.
Funzionamento manuale
Disinserimento manuale
Con l'accensione inserita o il motore acceso:► Premere il pedale del freno.► Mantenendo la pressione sul pedale del freno, spingere rapidamente la leva di comando.
NOTIC E
Se si spinge la leva di comando senza premere il pedale del freno, il freno di stazionamento non viene disinserito e viene visualizzato un messaggio.
Inserimento manuale
A veicolo fermo:► Tirare rapidamente la leva di comando.La spia della leva di comando lampeggia per confermare la richiesta di inserimento.
Funzionamento automatico
Disinserimento automatico
Accertarsi che il motore sia acceso e che la porta del conducente sia chiusa.Il freno di stazionamento elettrico si
disinserisce automaticamente in modo graduale quando il veicolo riparte.Con cambio manuale

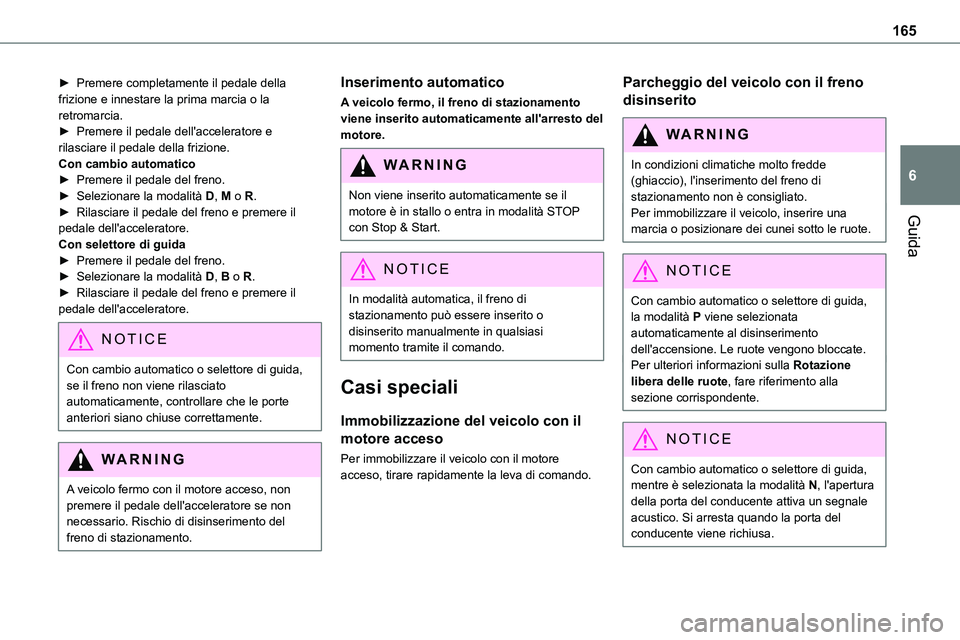

165
Guida
6
► Premere completamente il pedale della frizione e innestare la prima marcia o la retromarcia.► Premere il pedale dell'acceleratore e rilasciare il pedale della frizione.Con cambio automatico► Premere il pedale del freno.► Selezionare la modalità D, M o R.► Rilasciare il pedale del freno e premere il
pedale dell'acceleratore.Con selettore di guida► Premere il pedale del freno.► Selezionare la modalità D, B o R.► Rilasciare il pedale del freno e premere il pedale dell'acceleratore.
NOTIC E
Con cambio automatico o selettore di guida, se il freno non viene rilasciato automaticamente, controllare che le porte anteriori siano chiuse correttamente.
WARNI NG
A veicolo fermo con il motore acceso, non premere il pedale dell'acceleratore se non necessario. Rischio di disinserimento del freno di stazionamento.
Inserimento automatico
A veicolo fermo, il freno di stazionamento viene inserito automaticamente all'arresto del motore.
WARNI NG
Non viene inserito automaticamente se il motore è in stallo o entra in modalità STOP con Stop & Start.
NOTIC E
In modalità automatica, il freno di stazionamento può essere inserito o disinserito manualmente in qualsiasi momento tramite il comando.
Casi speciali
Immobilizzazione del veicolo con il
motore acceso
Per immobilizzare il veicolo con il motore acceso, tirare rapidamente la leva di comando.
Parcheggio del veicolo con il freno
disinserito
WARNI NG
In condizioni climatiche molto fredde (ghiaccio), l'inserimento del freno di stazionamento non è consigliato.Per immobilizzare il veicolo, inserire una marcia o posizionare dei cunei sotto le ruote.
NOTIC E
Con cambio automatico o selettore di guida, la modalità P viene selezionata automaticamente al disinserimento dell'accensione. Le ruote vengono bloccate.Per ulteriori informazioni sulla Rotazione libera delle ruote, fare riferimento alla sezione corrispondente.
NOTIC E
Con cambio automatico o selettore di guida, mentre è selezionata la modalità N, l'apertura della porta del conducente attiva un segnale acustico. Si arresta quando la porta del conducente viene richiusa.

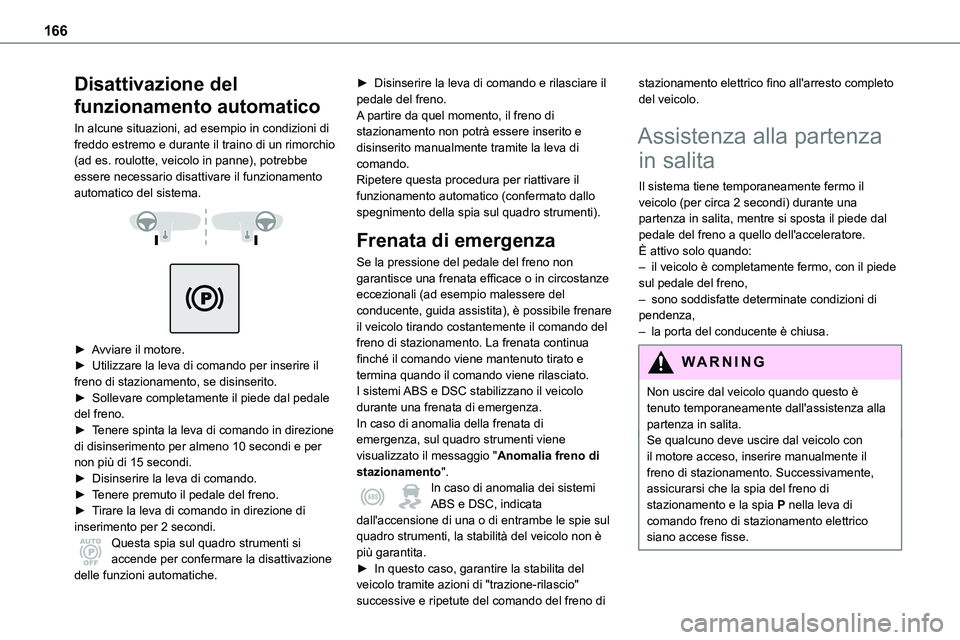

166
Disattivazione del
funzionamento automatico
In alcune situazioni, ad esempio in condizioni di freddo estremo e durante il traino di un rimorchio (ad es. roulotte, veicolo in panne), potrebbe essere necessario disattivare il funzionamento automatico del sistema.


► Avviare il motore.► Utilizzare la leva di comando per inserire il freno di stazionamento, se disinserito.► Sollevare completamente il piede dal pedale del freno.► Tenere spinta la leva di comando in direzione di disinserimento per almeno 10 secondi e per non più di 15 secondi.► Disinserire la leva di comando.► Tenere premuto il pedale del freno.► Tirare la leva di comando in direzione di inserimento per 2 secondi.
Questa spia sul quadro strumenti si accende per confermare la disattivazione delle funzioni automatiche.
► Disinserire la leva di comando e rilasciare il pedale del freno.A partire da quel momento, il freno di stazionamento non potrà essere inserito e disinserito manualmente tramite la leva di comando.Ripetere questa procedura per riattivare il funzionamento automatico (confermato dallo spegnimento della spia sul quadro strumenti).
Frenata di emergenza
Se la pressione del pedale del freno non garantisce una frenata efficace o in circostanze eccezionali (ad esempio malessere del conducente, guida assistita), è possibile frenare il veicolo tirando costantemente il comando del freno di stazionamento. La frenata continua finché il comando viene mantenuto tirato e termina quando il comando viene rilasciato.I sistemi ABS e DSC stabilizzano il veicolo durante una frenata di emergenza.In caso di anomalia della frenata di emergenza, sul quadro strumenti viene visualizzato il messaggio "Anomalia freno di stazionamento".In caso di anomalia dei sistemi ABS e DSC, indicata dall'accensione di una o di entrambe le spie sul quadro strumenti, la stabilità del veicolo non è più garantita.► In questo caso, garantire la stabilita del veicolo tramite azioni di "trazione-rilascio" successive e ripetute del comando del freno di
stazionamento elettrico fino all'arresto completo del veicolo.
Assistenza alla partenza
in salita
Il sistema tiene temporaneamente fermo il veicolo (per circa 2 secondi) durante una partenza in salita, mentre si sposta il piede dal
pedale del freno a quello dell'acceleratore.È attivo solo quando:– il veicolo è completamente fermo, con il piede sul pedale del freno,– sono soddisfatte determinate condizioni di pendenza,– la porta del conducente è chiusa.
WARNI NG
Non uscire dal veicolo quando questo è tenuto temporaneamente dall'assistenza alla partenza in salita.Se qualcuno deve uscire dal veicolo con il motore acceso, inserire manualmente il freno di stazionamento. Successivamente, assicurarsi che la spia del freno di stazionamento e la spia P nella leva di comando freno di stazionamento elettrico
siano accese fisse.

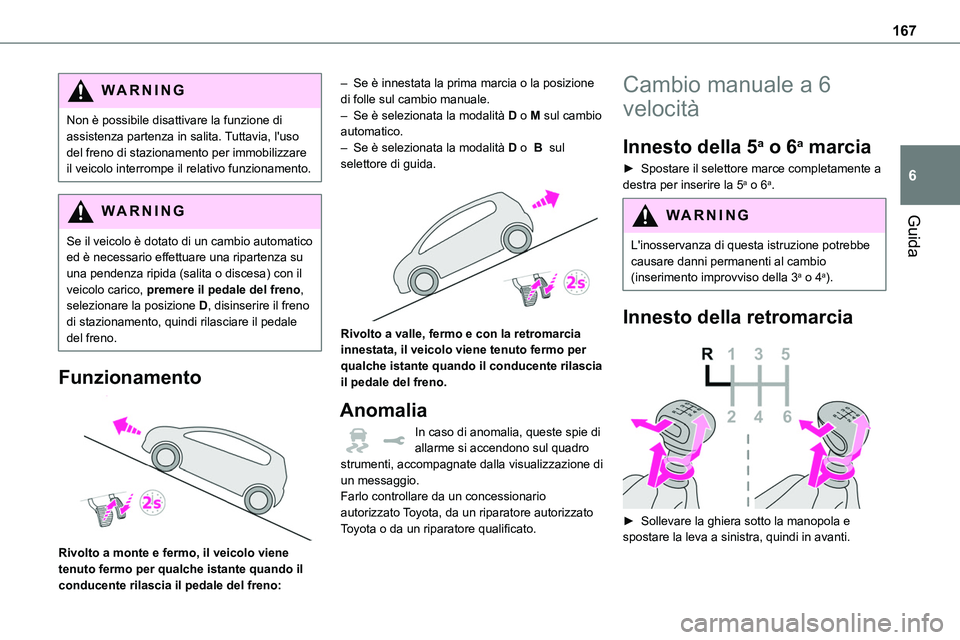

167
Guida
6
WARNI NG
Non è possibile disattivare la funzione di assistenza partenza in salita. Tuttavia, l'uso del freno di stazionamento per immobilizzare il veicolo interrompe il relativo funzionamento.
WARNI NG
Se il veicolo è dotato di un cambio automatico ed è necessario effettuare una ripartenza su una pendenza ripida (salita o discesa) con il veicolo carico, premere il pedale del freno, selezionare la posizione D, disinserire il freno di stazionamento, quindi rilasciare il pedale del freno.
Funzionamento

Rivolto a monte e fermo, il veicolo viene tenuto fermo per qualche istante quando il conducente rilascia il pedale del freno:
– Se è innestata la prima marcia o la posizione di folle sul cambio manuale.– Se è selezionata la modalità D o M sul cambio automatico.– Se è selezionata la modalità D o B sul selettore di guida.

Rivolto a valle, fermo e con la retromarcia innestata, il veicolo viene tenuto fermo per qualche istante quando il conducente rilascia il pedale del freno.
Anomalia
In caso di anomalia, queste spie di allarme si accendono sul quadro strumenti, accompagnate dalla visualizzazione di un messaggio.Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.
Cambio manuale a 6
velocità
Innesto della 5a o 6a marcia
► Spostare il selettore marce completamente a destra per inserire la 5a o 6a.
WARNI NG
L'inosservanza di questa istruzione potrebbe causare danni permanenti al cambio (inserimento improvviso della 3a o 4a).
Innesto della retromarcia

► Sollevare la ghiera sotto la manopola e spostare la leva a sinistra, quindi in avanti.

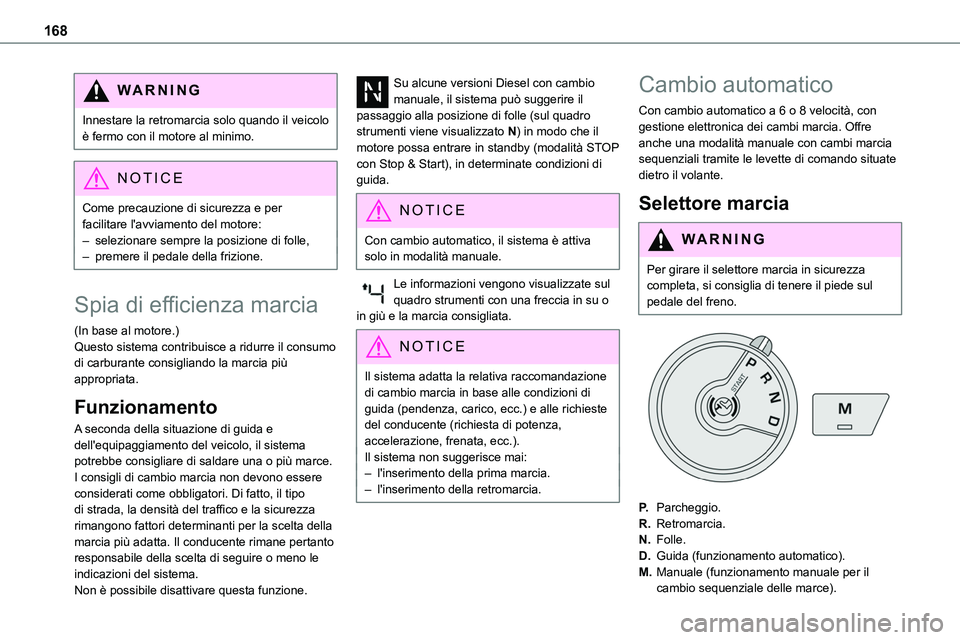

168
WARNI NG
Innestare la retromarcia solo quando il veicolo è fermo con il motore al minimo.
NOTIC E
Come precauzione di sicurezza e per facilitare l'avviamento del motore:– selezionare sempre la posizione di folle,– premere il pedale della frizione.
Spia di efficienza marcia
(In base al motore.)Questo sistema contribuisce a ridurre il consumo di carburante consigliando la marcia più appropriata.
Funzionamento
A seconda della situazione di guida e dell'equipaggiamento del veicolo, il sistema potrebbe consigliare di saldare una o più marce.I consigli di cambio marcia non devono essere considerati come obbligatori. Di fatto, il tipo di strada, la densità del traffico e la sicurezza rimangono fattori determinanti per la scelta della
marcia più adatta. Il conducente rimane pertanto responsabile della scelta di seguire o meno le indicazioni del sistema.Non è possibile disattivare questa funzione.
Su alcune versioni Diesel con cambio manuale, il sistema può suggerire il passaggio alla posizione di folle (sul quadro strumenti viene visualizzato N) in modo che il motore possa entrare in standby (modalità STOP con Stop & Start), in determinate condizioni di guida.
NOTIC E
Con cambio automatico, il sistema è attiva solo in modalità manuale.
Le informazioni vengono visualizzate sul quadro strumenti con una freccia in su o in giù e la marcia consigliata.
NOTIC E
Il sistema adatta la relativa raccomandazione di cambio marcia in base alle condizioni di guida (pendenza, carico, ecc.) e alle richieste del conducente (richiesta di potenza, accelerazione, frenata, ecc.).Il sistema non suggerisce mai:– l'inserimento della prima marcia.– l'inserimento della retromarcia.
Cambio automatico
Con cambio automatico a 6 o 8 velocità, con gestione elettronica dei cambi marcia. Offre anche una modalità manuale con cambi marcia sequenziali tramite le levette di comando situate dietro il volante.
Selettore marcia
WARNI NG
Per girare il selettore marcia in sicurezza completa, si consiglia di tenere il piede sul pedale del freno.
P.Parcheggio.
R.Retromarcia.
N.Folle.
D.Guida (funzionamento automatico).
M.Manuale (funzionamento manuale per il
cambio sequenziale delle marce).

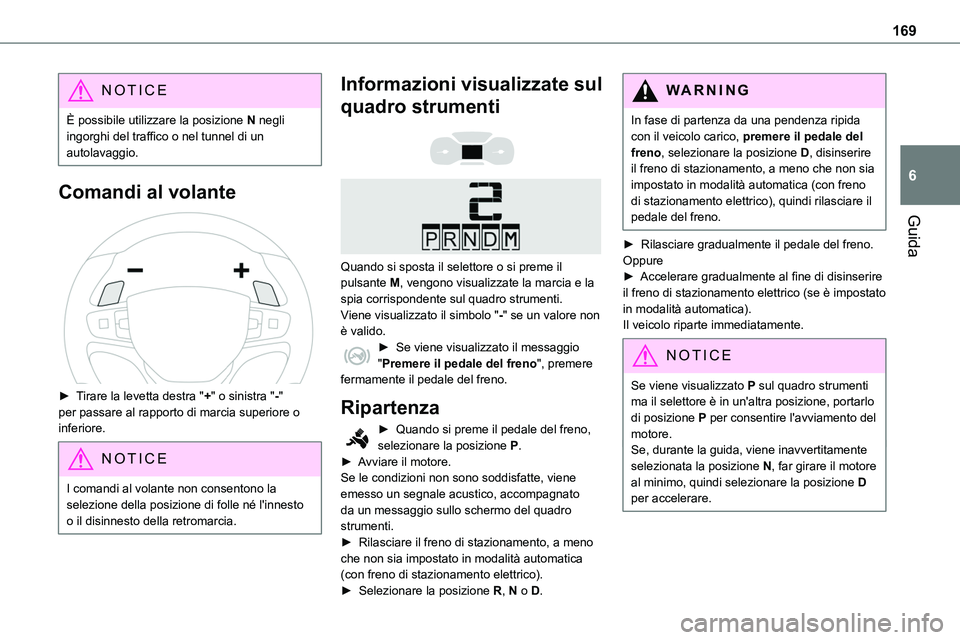

169
Guida
6
NOTIC E
È possibile utilizzare la posizione N negli ingorghi del traffico o nel tunnel di un autolavaggio.
Comandi al volante

► Tirare la levetta destra "+" o sinistra "-" per passare al rapporto di marcia superiore o inferiore.
NOTIC E
I comandi al volante non consentono la selezione della posizione di folle né l'innesto o il disinnesto della retromarcia.
Informazioni visualizzate sul
quadro strumenti


Quando si sposta il selettore o si preme il pulsante M, vengono visualizzate la marcia e la spia corrispondente sul quadro strumenti.Viene visualizzato il simbolo "-" se un valore non è valido.► Se viene visualizzato il messaggio "Premere il pedale del freno", premere fermamente il pedale del freno.
Ripartenza
► Quando si preme il pedale del freno, selezionare la posizione P.► Avviare il motore.Se le condizioni non sono soddisfatte, viene emesso un segnale acustico, accompagnato da un messaggio sullo schermo del quadro strumenti.► Rilasciare il freno di stazionamento, a meno che non sia impostato in modalità automatica (con freno di stazionamento elettrico).
► Selezionare la posizione R, N o D.
WARNI NG
In fase di partenza da una pendenza ripida con il veicolo carico, premere il pedale del freno, selezionare la posizione D, disinserire il freno di stazionamento, a meno che non sia impostato in modalità automatica (con freno di stazionamento elettrico), quindi rilasciare il pedale del freno.
► Rilasciare gradualmente il pedale del freno.Oppure► Accelerare gradualmente al fine di disinserire il freno di stazionamento elettrico (se è impostato in modalità automatica).Il veicolo riparte immediatamente.
NOTIC E
Se viene visualizzato P sul quadro strumenti ma il selettore è in un'altra posizione, portarlo di posizione P per consentire l'avviamento del motore.Se, durante la guida, viene inavvertitamente selezionata la posizione N, far girare il motore al minimo, quindi selezionare la posizione D per accelerare.

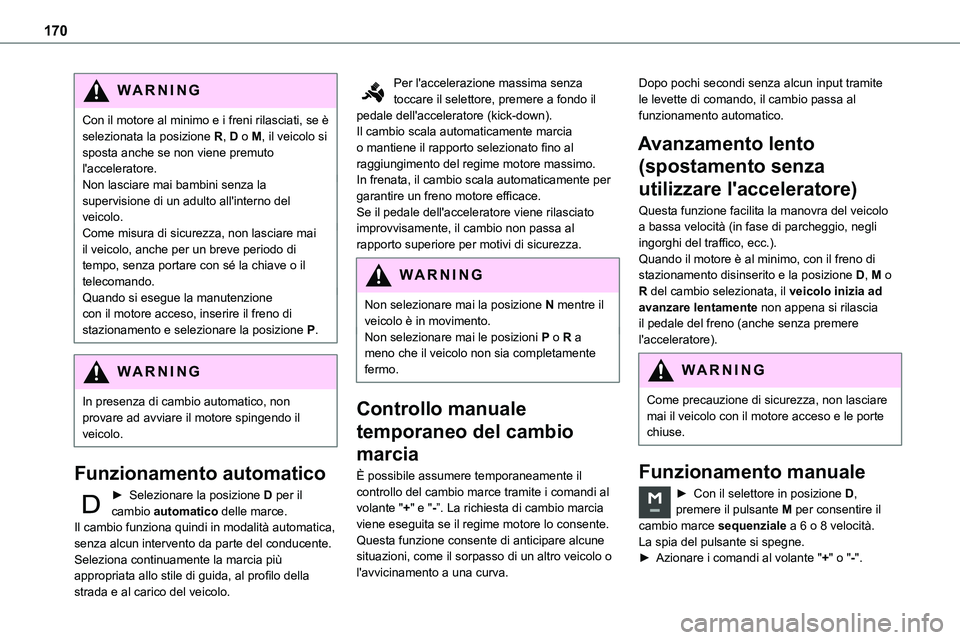

170
WARNI NG
Con il motore al minimo e i freni rilasciati, se è selezionata la posizione R, D o M, il veicolo si sposta anche se non viene premuto l'acceleratore.Non lasciare mai bambini senza la supervisione di un adulto all'interno del veicolo.
Come misura di sicurezza, non lasciare mai il veicolo, anche per un breve periodo di tempo, senza portare con sé la chiave o il telecomando.Quando si esegue la manutenzione con il motore acceso, inserire il freno di stazionamento e selezionare la posizione P.
WARNI NG
In presenza di cambio automatico, non provare ad avviare il motore spingendo il veicolo.
Funzionamento automatico
► Selezionare la posizione D per il cambio automatico delle marce.Il cambio funziona quindi in modalità automatica,
senza alcun intervento da parte del conducente. Seleziona continuamente la marcia più appropriata allo stile di guida, al profilo della strada e al carico del veicolo.
Per l'accelerazione massima senza toccare il selettore, premere a fondo il pedale dell'acceleratore (kick-down).Il cambio scala automaticamente marcia o mantiene il rapporto selezionato fino al raggiungimento del regime motore massimo.In frenata, il cambio scala automaticamente per garantire un freno motore efficace.Se il pedale dell'acceleratore viene rilasciato
improvvisamente, il cambio non passa al rapporto superiore per motivi di sicurezza.
WARNI NG
Non selezionare mai la posizione N mentre il veicolo è in movimento.Non selezionare mai le posizioni P o R a meno che il veicolo non sia completamente fermo.
Controllo manuale
temporaneo del cambio
marcia
È possibile assumere temporaneamente il controllo del cambio marce tramite i comandi al volante "+" e "-”. La richiesta di cambio marcia viene eseguita se il regime motore lo consente.
Questa funzione consente di anticipare alcune situazioni, come il sorpasso di un altro veicolo o l'avvicinamento a una curva.
Dopo pochi secondi senza alcun input tramite le levette di comando, il cambio passa al funzionamento automatico.
Avanzamento lento
(spostamento senza
utilizzare l'acceleratore)
Questa funzione facilita la manovra del veicolo
a bassa velocità (in fase di parcheggio, negli ingorghi del traffico, ecc.).Quando il motore è al minimo, con il freno di stazionamento disinserito e la posizione D, M o R del cambio selezionata, il veicolo inizia ad avanzare lentamente non appena si rilascia il pedale del freno (anche senza premere l'acceleratore).
WARNI NG
Come precauzione di sicurezza, non lasciare mai il veicolo con il motore acceso e le porte chiuse.
Funzionamento manuale
► Con il selettore in posizione D, premere il pulsante M per consentire il cambio marce sequenziale a 6 o 8 velocità.
La spia del pulsante si spegne.► Azionare i comandi al volante "+" o "-".
