TOYOTA PROACE VERSO EV 2020 Betriebsanleitungen (in German)

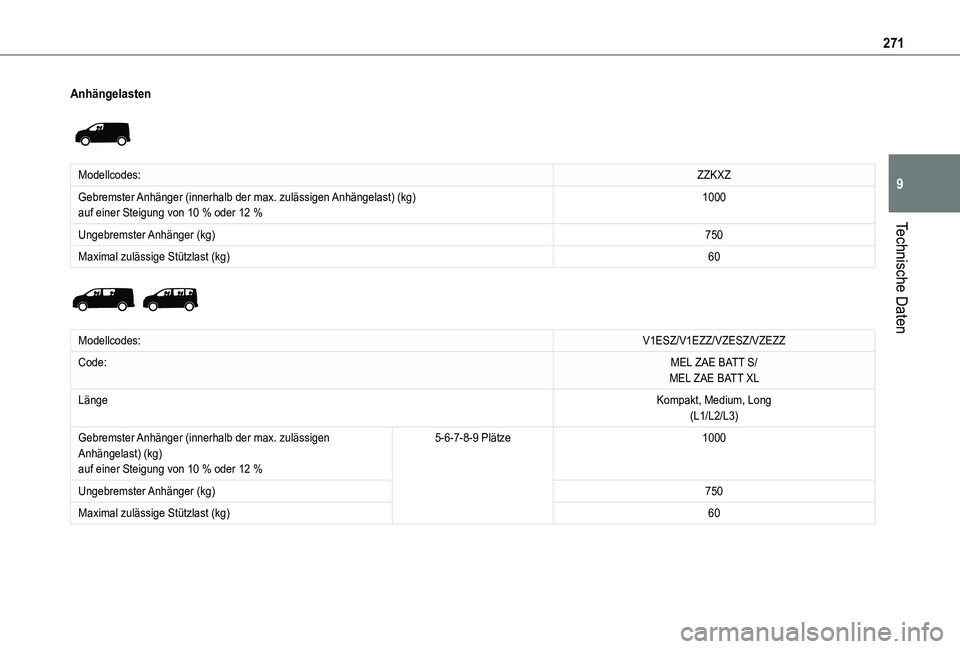

271
Technische Daten
9
Anhängelasten

Modellcodes:ZZKXZ
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %1000
Ungebremster Anhänger (kg)750
Maximal zulässige Stützlast (kg)60

Modellcodes:V1ESZ/V1EZZ/VZESZ/VZEZZ
Code:MEL ZAE BATT S/MEL ZAE BATT XL
LängeKompakt, Medium, Long(L1/L2/L3)
Gebremster Anhänger (innerhalb der max. zulässigen Anhängelast) (kg)auf einer Steigung von 10 % oder 12 %
5-6-7-8-9 Plätze1000
Ungebremster Anhänger (kg)750
Maximal zulässige Stützlast (kg)60

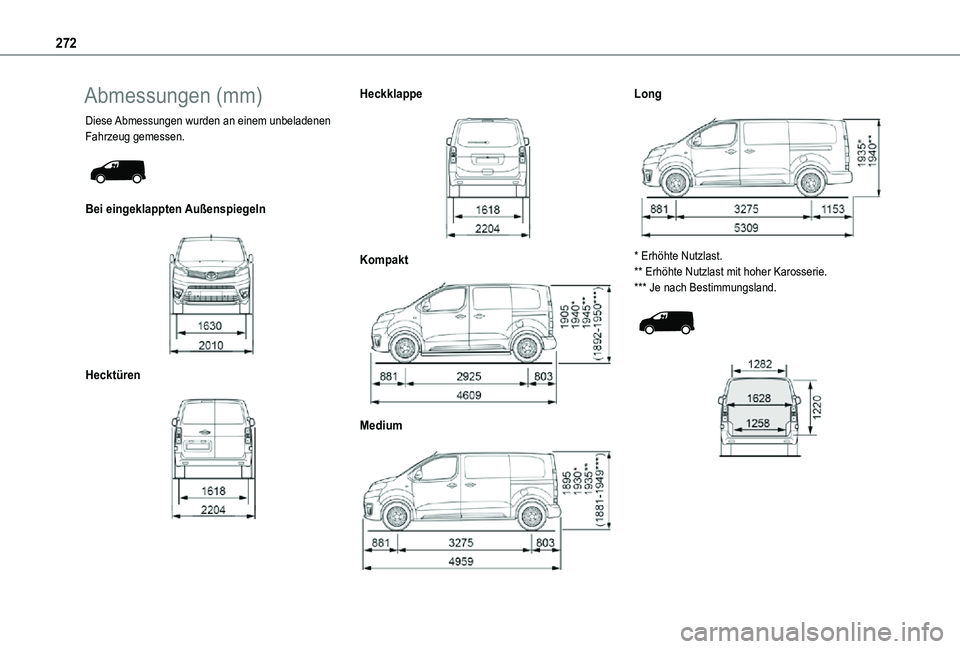

272
Abmessungen (mm)
Diese Abmessungen wurden an einem unbeladenen Fahrzeug gemessen.

Bei eingeklappten Außenspiegeln

Hecktüren

Heckklappe

Kompakt

Medium

Long

* Erhöhte Nutzlast.** Erhöhte Nutzlast mit hoher Karosserie.*** Je nach Bestimmungsland.

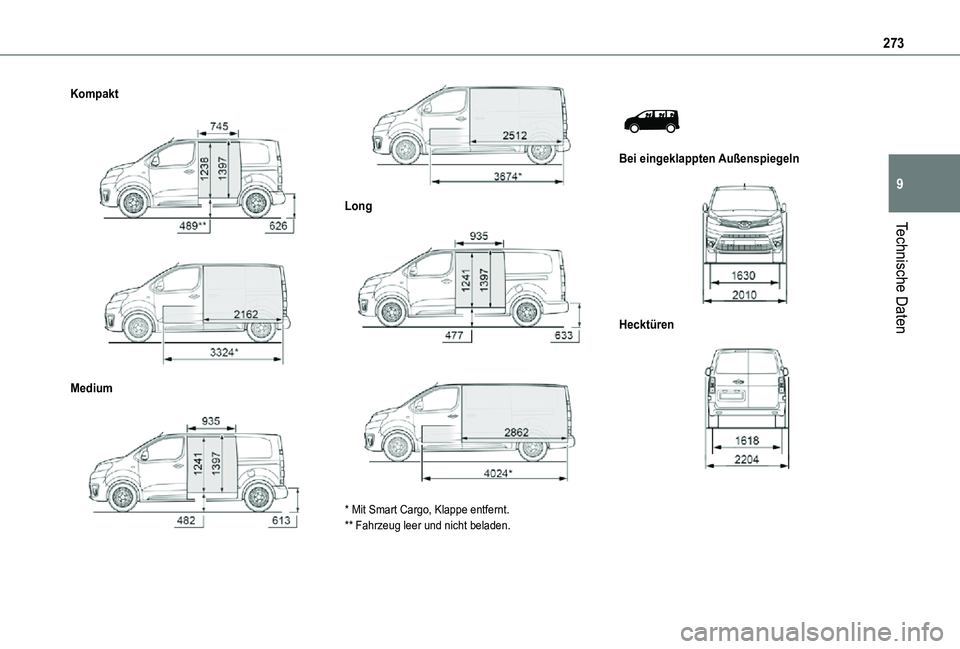

273
Technische Daten
9
Kompakt


Medium


Long


* Mit Smart Cargo, Klappe entfernt.** Fahrzeug leer und nicht beladen.


Bei eingeklappten Außenspiegeln

Hecktüren

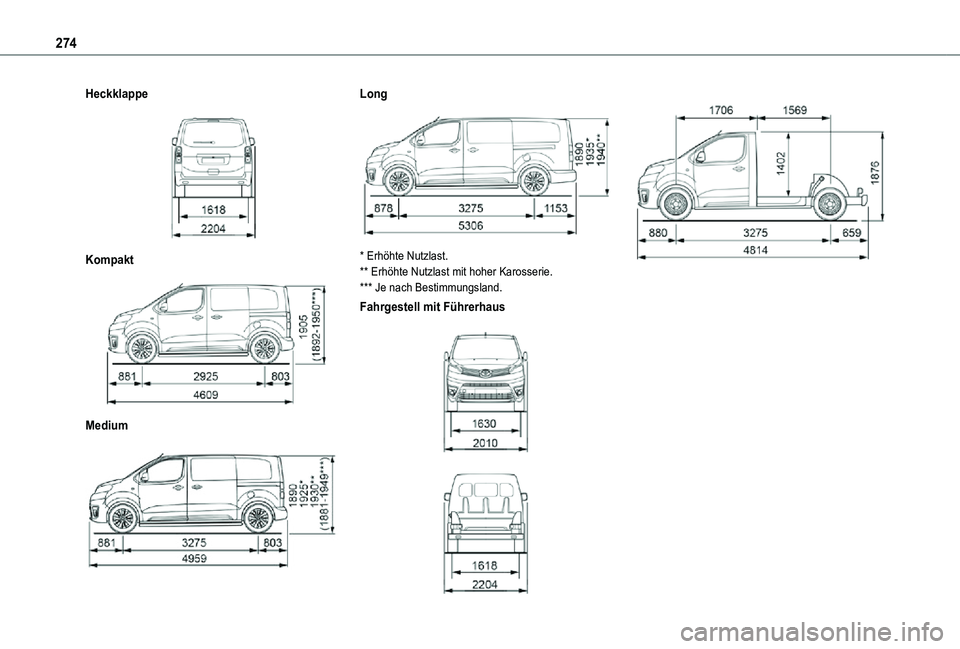

274
Heckklappe

Kompakt

Medium

Long

* Erhöhte Nutzlast.** Erhöhte Nutzlast mit hoher Karosserie.*** Je nach Bestimmungsland.
Fahrgestell mit Führerhaus

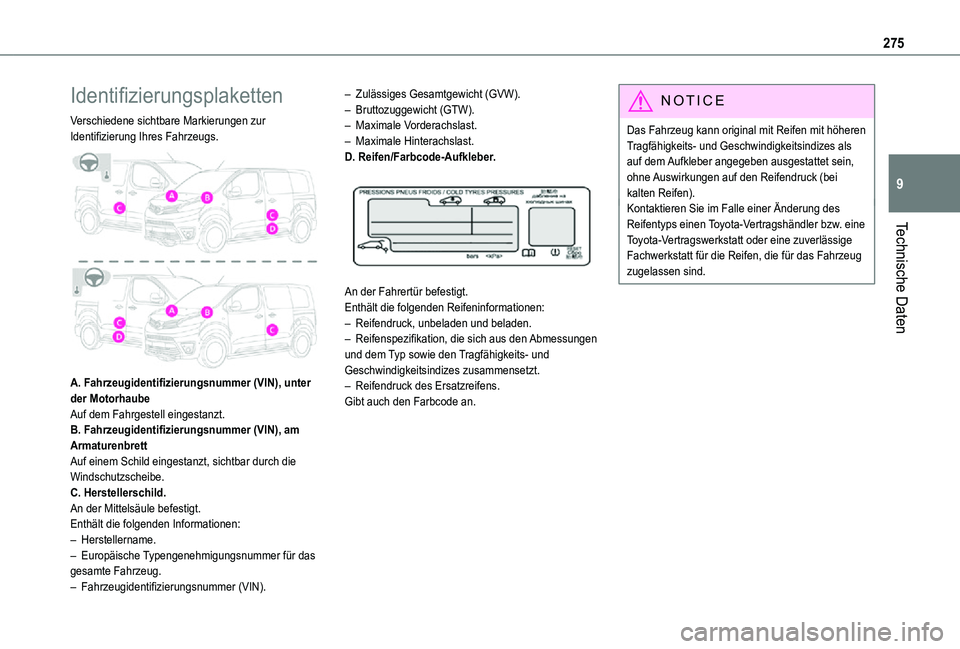

275
Technische Daten
9
Identifizierungsplaketten
Verschiedene sichtbare Markierungen zur Identifizierung Ihres Fahrzeugs.

A. Fahrzeugidentifizierungsnummer (VIN), unter der MotorhaubeAuf dem Fahrgestell eingestanzt.B. Fahrzeugidentifizierungsnummer (VIN), am ArmaturenbrettAuf einem Schild eingestanzt, sichtbar durch die Windschutzscheibe.C. Herstellerschild.An der Mittelsäule befestigt.Enthält die folgenden Informationen:– Herstellername.– Europäische Typengenehmigungsnummer für das gesamte Fahrzeug.– Fahrzeugidentifizierungsnummer (VIN).
– Zulässiges Gesamtgewicht (GVW).– Bruttozuggewicht (GTW).– Maximale Vorderachslast.– Maximale Hinterachslast.D. Reifen/Farbcode-Aufkleber.

An der Fahrertür befestigt.Enthält die folgenden Reifeninformationen:– Reifendruck, unbeladen und beladen.– Reifenspezifikation, die sich aus den Abmessungen und dem Typ sowie den Tragfähigkeits- und Geschwindigkeitsindizes zusammensetzt.– Reifendruck des Ersatzreifens.Gibt auch den Farbcode an.
NOTIC E
Das Fahrzeug kann original mit Reifen mit höheren Tragfähigkeits- und Geschwindigkeitsindizes als auf dem Aufkleber angegeben ausgestattet sein, ohne Auswirkungen auf den Reifendruck (bei kalten Reifen).Kontaktieren Sie im Falle einer Änderung des Reifentyps einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt für die Reifen, die für das Fahrzeug zugelassen sind.

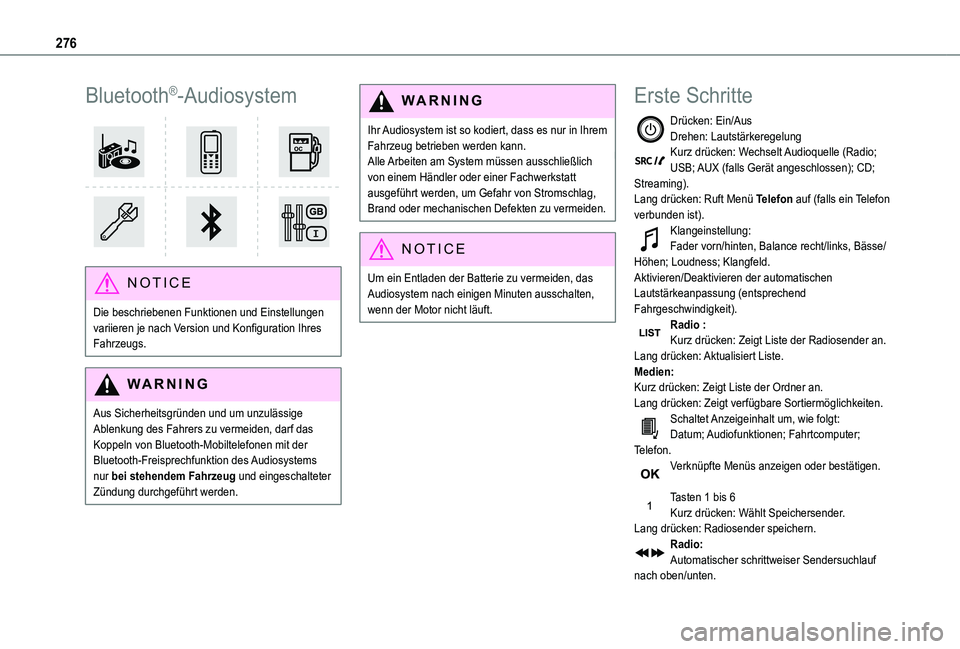

276
Bluetooth®-Audiosystem

NOTIC E
Die beschriebenen Funktionen und Einstellungen variieren je nach Version und Konfiguration Ihres Fahrzeugs.
WARNI NG
Aus Sicherheitsgründen und um unzulässige Ablenkung des Fahrers zu vermeiden, darf das
Koppeln von Bluetooth-Mobiltelefonen mit der Bluetooth-Freisprechfunktion des Audiosystems nur bei stehendem Fahrzeug und eingeschalteter Zündung durchgeführt werden.
WARNI NG
Ihr Audiosystem ist so kodiert, dass es nur in Ihrem Fahrzeug betrieben werden kann.Alle Arbeiten am System müssen ausschließlich von einem Händler oder einer Fachwerkstatt ausgeführt werden, um Gefahr von Stromschlag, Brand oder mechanischen Defekten zu vermeiden.
NOTIC E
Um ein Entladen der Batterie zu vermeiden, das Audiosystem nach einigen Minuten ausschalten, wenn der Motor nicht läuft.
Erste Schritte
Drücken: Ein/AusDrehen: LautstärkeregelungKurz drücken: Wechselt Audioquelle (Radio; USB; AUX (falls Gerät angeschlossen); CD; Streaming).Lang drücken: Ruft Menü Telefon auf (falls ein Telefon verbunden ist).Klangeinstellung:Fader vorn/hinten, Balance recht/links, Bässe/Höhen; Loudness; Klangfeld.Aktivieren/Deaktivieren der automatischen Lautstärkeanpassung (entsprechend Fahrgeschwindigkeit).Radio :Kurz drücken: Zeigt Liste der Radiosender an.Lang drücken: Aktualisiert Liste.Medien:Kurz drücken: Zeigt Liste der Ordner an.Lang drücken: Zeigt verfügbare Sortiermöglichkeiten.Schaltet Anzeigeinhalt um, wie folgt:Datum; Audiofunktionen; Fahrtcomputer;
Telefon.Verknüpfte Menüs anzeigen oder bestätigen.
Tasten 1 bis 6Kurz drücken: Wählt Speichersender.Lang drücken: Radiosender speichern.Radio:Automatischer schrittweiser Sendersuchlauf nach oben/unten.

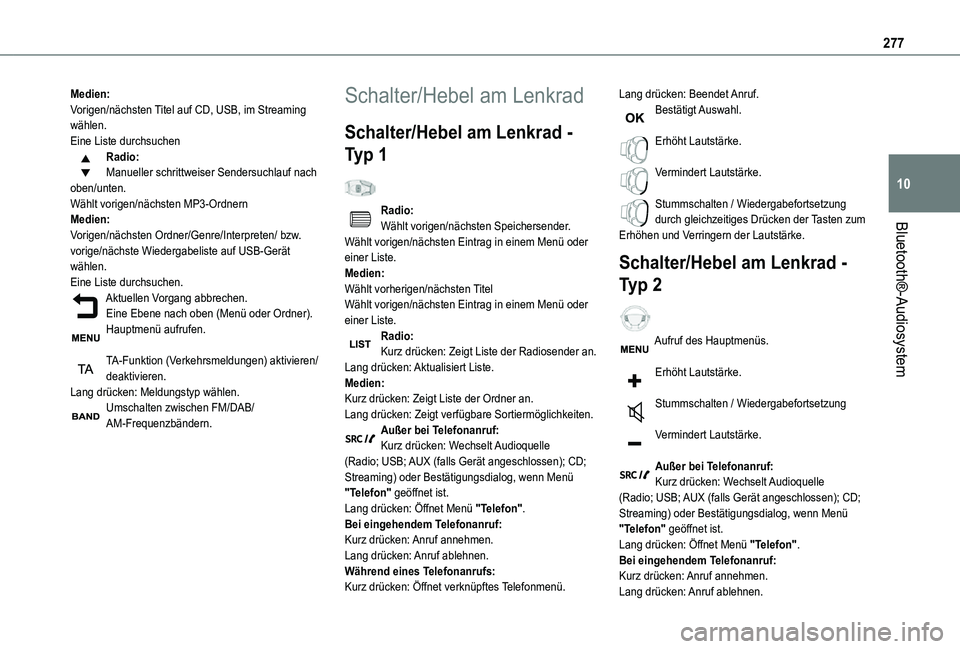

277
Bluetooth®-Audiosystem
10
Medien:Vorigen/nächsten Titel auf CD, USB, im Streaming wählen.Eine Liste durchsuchenRadio:Manueller schrittweiser Sendersuchlauf nach oben/unten.Wählt vorigen/nächsten MP3-OrdnernMedien:Vorigen/nächsten Ordner/Genre/Interpreten/ bzw. vorige/nächste Wiedergabeliste auf USB-Gerät wählen.Eine Liste durchsuchen.Aktuellen Vorgang abbrechen.Eine Ebene nach oben (Menü oder Ordner).Hauptmenü aufrufen.
TA-Funktion (Verkehrsmeldungen) aktivieren/deaktivieren.Lang drücken: Meldungstyp wählen.Umschalten zwischen FM/DAB/AM-Frequenzbändern.
Schalter/Hebel am Lenkrad
Schalter/Hebel am Lenkrad -
Typ 1
Radio:Wählt vorigen/nächsten Speichersender.Wählt vorigen/nächsten Eintrag in einem Menü oder einer Liste.Medien:Wählt vorherigen/nächsten TitelWählt vorigen/nächsten Eintrag in einem Menü oder einer Liste.Radio:Kurz drücken: Zeigt Liste der Radiosender an.Lang drücken: Aktualisiert Liste.Medien:Kurz drücken: Zeigt Liste der Ordner an.Lang drücken: Zeigt verfügbare Sortiermöglichkeiten.Außer bei Telefonanruf:
Kurz drücken: Wechselt Audioquelle (Radio; USB; AUX (falls Gerät angeschlossen); CD; Streaming) oder Bestätigungsdialog, wenn Menü "Telefon" geöffnet ist.Lang drücken: Öffnet Menü "Telefon".Bei eingehendem Telefonanruf:Kurz drücken: Anruf annehmen.Lang drücken: Anruf ablehnen.Während eines Telefonanrufs:Kurz drücken: Öffnet verknüpftes Telefonmenü.
Lang drücken: Beendet Anruf.Bestätigt Auswahl.
Erhöht Lautstärke.
Vermindert Lautstärke.
Stummschalten / Wiedergabefortsetzung durch gleichzeitiges Drücken der Tasten zum Erhöhen und Verringern der Lautstärke.
Schalter/Hebel am Lenkrad -
Typ 2
Aufruf des Hauptmenüs.
Erhöht Lautstärke.
Stummschalten / Wiedergabefortsetzung
Vermindert Lautstärke.
Außer bei Telefonanruf:Kurz drücken: Wechselt Audioquelle (Radio; USB; AUX (falls Gerät angeschlossen); CD; Streaming) oder Bestätigungsdialog, wenn Menü "Telefon" geöffnet ist.Lang drücken: Öffnet Menü "Telefon".Bei eingehendem Telefonanruf:Kurz drücken: Anruf annehmen.Lang drücken: Anruf ablehnen.

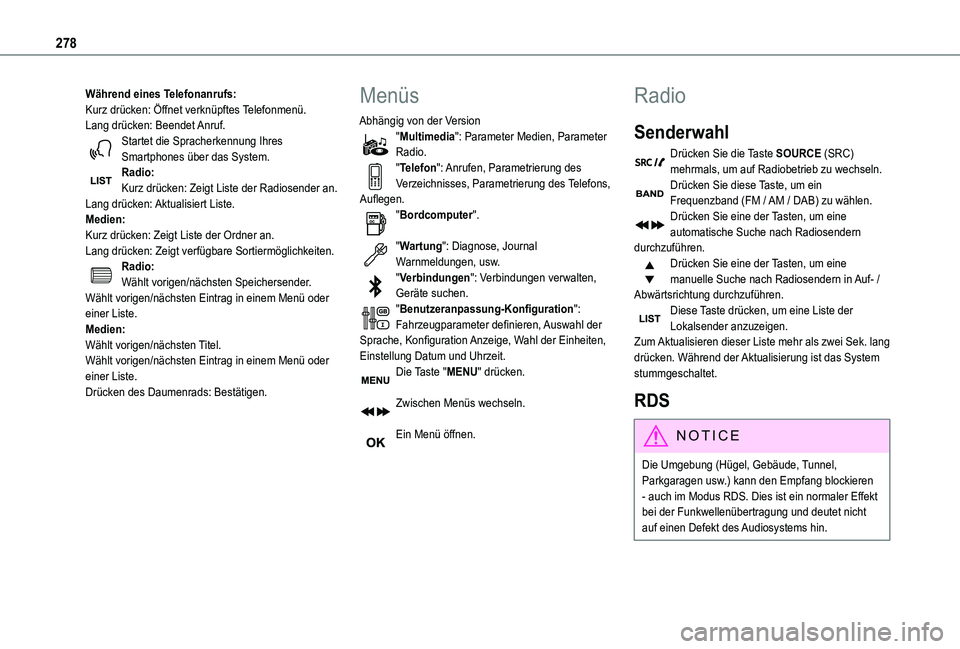

278
Während eines Telefonanrufs:Kurz drücken: Öffnet verknüpftes Telefonmenü.Lang drücken: Beendet Anruf.Startet die Spracherkennung Ihres Smartphones über das System.Radio:Kurz drücken: Zeigt Liste der Radiosender an.Lang drücken: Aktualisiert Liste.Medien:Kurz drücken: Zeigt Liste der Ordner an.Lang drücken: Zeigt verfügbare Sortiermöglichkeiten.Radio:Wählt vorigen/nächsten Speichersender.Wählt vorigen/nächsten Eintrag in einem Menü oder einer Liste.Medien:Wählt vorigen/nächsten Titel.Wählt vorigen/nächsten Eintrag in einem Menü oder einer Liste.Drücken des Daumenrads: Bestätigen.
Menüs
Abhängig von der Version"Multimedia": Parameter Medien, Parameter Radio."Telefon": Anrufen, Parametrierung des Verzeichnisses, Parametrierung des Telefons, Auflegen."Bordcomputer".
"Wartung": Diagnose, Journal Warnmeldungen, usw."Verbindungen": Verbindungen verwalten, Geräte suchen."Benutzeranpassung-Konfiguration": Fahrzeugparameter definieren, Auswahl der Sprache, Konfiguration Anzeige, Wahl der Einheiten, Einstellung Datum und Uhrzeit.Die Taste "MENU" drücken.
Zwischen Menüs wechseln.
Ein Menü öffnen.
Radio
Senderwahl
Drücken Sie die Taste SOURCE (SRC) mehrmals, um auf Radiobetrieb zu wechseln.Drücken Sie diese Taste, um ein Frequenzband (FM / AM / DAB) zu wählen.Drücken Sie eine der Tasten, um eine automatische Suche nach Radiosendern durchzuführen.Drücken Sie eine der Tasten, um eine manuelle Suche nach Radiosendern in Auf- / Abwärtsrichtung durchzuführen.Diese Taste drücken, um eine Liste der Lokalsender anzuzeigen.Zum Aktualisieren dieser Liste mehr als zwei Sek. lang drücken. Während der Aktualisierung ist das System stummgeschaltet.
RDS
NOTIC E
Die Umgebung (Hügel, Gebäude, Tunnel, Parkgaragen usw.) kann den Empfang blockieren - auch im Modus RDS. Dies ist ein normaler Effekt bei der Funkwellenübertragung und deutet nicht auf einen Defekt des Audiosystems hin.

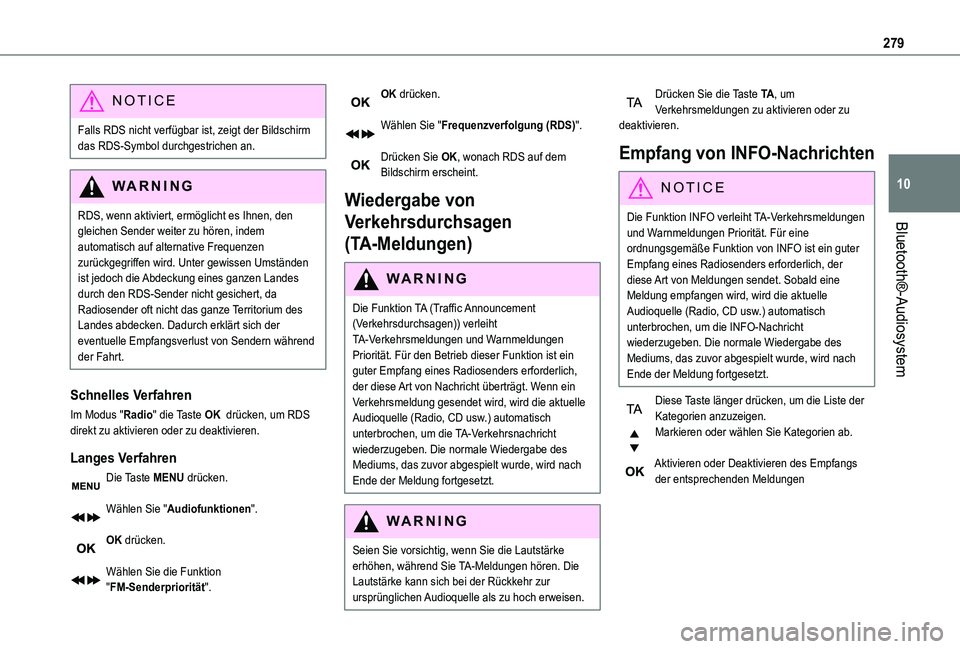

279
Bluetooth®-Audiosystem
10
NOTIC E
Falls RDS nicht verfügbar ist, zeigt der Bildschirm das RDS-Symbol durchgestrichen an.
WARNI NG
RDS, wenn aktiviert, ermöglicht es Ihnen, den gleichen Sender weiter zu hören, indem
automatisch auf alternative Frequenzen zurückgegriffen wird. Unter gewissen Umständen ist jedoch die Abdeckung eines ganzen Landes durch den RDS-Sender nicht gesichert, da Radiosender oft nicht das ganze Territorium des Landes abdecken. Dadurch erklärt sich der eventuelle Empfangsverlust von Sendern während der Fahrt.
Schnelles Verfahren
Im Modus "Radio" die Taste OK drücken, um RDS direkt zu aktivieren oder zu deaktivieren.
Langes Verfahren
Die Taste MENU drücken.
Wählen Sie "Audiofunktionen".
OK drücken.
Wählen Sie die Funktion "FM-Senderpriorität".
OK drücken.
Wählen Sie "Frequenzverfolgung (RDS)".
Drücken Sie OK, wonach RDS auf dem Bildschirm erscheint.
Wiedergabe von
Verkehrsdurchsagen
(TA-Meldungen)
WARNI NG
Die Funktion TA (Traffic Announcement (Verkehrsdurchsagen)) verleiht TA-Verkehrsmeldungen und Warnmeldungen Priorität. Für den Betrieb dieser Funktion ist ein guter Empfang eines Radiosenders erforderlich, der diese Art von Nachricht überträgt. Wenn ein Verkehrsmeldung gesendet wird, wird die aktuelle Audioquelle (Radio, CD usw.) automatisch unterbrochen, um die TA-Verkehrsnachricht wiederzugeben. Die normale Wiedergabe des Mediums, das zuvor abgespielt wurde, wird nach Ende der Meldung fortgesetzt.
WARNI NG
Seien Sie vorsichtig, wenn Sie die Lautstärke erhöhen, während Sie TA-Meldungen hören. Die Lautstärke kann sich bei der Rückkehr zur ursprünglichen Audioquelle als zu hoch erweisen.
Drücken Sie die Taste TA, um Verkehrsmeldungen zu aktivieren oder zu deaktivieren.
Empfang von INFO-Nachrichten
NOTIC E
Die Funktion INFO verleiht TA-Verkehrsmeldungen und Warnmeldungen Priorität. Für eine
ordnungsgemäße Funktion von INFO ist ein guter Empfang eines Radiosenders erforderlich, der diese Art von Meldungen sendet. Sobald eine Meldung empfangen wird, wird die aktuelle Audioquelle (Radio, CD usw.) automatisch unterbrochen, um die INFO-Nachricht wiederzugeben. Die normale Wiedergabe des Mediums, das zuvor abgespielt wurde, wird nach Ende der Meldung fortgesetzt.
Diese Taste länger drücken, um die Liste der Kategorien anzuzeigen.Markieren oder wählen Sie Kategorien ab.
Aktivieren oder Deaktivieren des Empfangs der entsprechenden Meldungen

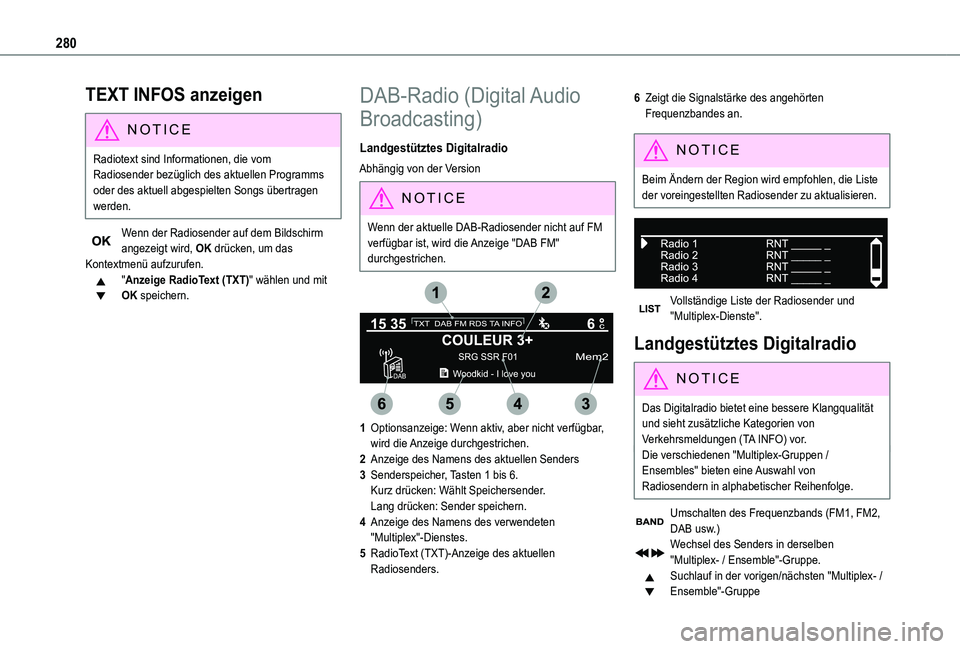

280
TEXT INFOS anzeigen
NOTIC E
Radiotext sind Informationen, die vom Radiosender bezüglich des aktuellen Programms oder des aktuell abgespielten Songs übertragen werden.
Wenn der Radiosender auf dem Bildschirm
angezeigt wird, OK drücken, um das Kontextmenü aufzurufen."Anzeige RadioText (TXT)" wählen und mit OK speichern.
DAB-Radio (Digital Audio
Broadcasting)
Landgestütztes Digitalradio
Abhängig von der Version
NOTIC E
Wenn der aktuelle DAB-Radiosender nicht auf FM verfügbar ist, wird die Anzeige "DAB FM"
durchgestrichen.


1Optionsanzeige: Wenn aktiv, aber nicht verfügbar, wird die Anzeige durchgestrichen.
2Anzeige des Namens des aktuellen Senders
3Senderspeicher, Tasten 1 bis 6.Kurz drücken: Wählt Speichersender.Lang drücken: Sender speichern.
4Anzeige des Namens des verwendeten "Multiplex"-Dienstes.
5RadioText (TXT)-Anzeige des aktuellen Radiosenders.
6Zeigt die Signalstärke des angehörten Frequenzbandes an.
NOTIC E
Beim Ändern der Region wird empfohlen, die Liste der voreingestellten Radiosender zu aktualisieren.


Vollständige Liste der Radiosender und "Multiplex-Dienste".
Landgestütztes Digitalradio
NOTIC E
Das Digitalradio bietet eine bessere Klangqualität und sieht zusätzliche Kategorien von Verkehrsmeldungen (TA INFO) vor.Die verschiedenen "Multiplex-Gruppen /Ensembles" bieten eine Auswahl von Radiosendern in alphabetischer Reihenfolge.
Umschalten des Frequenzbands (FM1, FM2, DAB usw.)Wechsel des Senders in derselben "Multiplex- / Ensemble"-Gruppe.Suchlauf in der vorigen/nächsten "Multiplex- / Ensemble"-Gruppe
