TOYOTA PROACE VERSO EV 2020 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2020, Model line: PROACE VERSO EV, Model: TOYOTA PROACE VERSO EV 2020Pages: 360, PDF Size: 69.02 MB
Page 1 of 360
Welkom
Bedankt dat u hebt gekozen voor een Toyota PROACE VAN of een Toyota PROACE VERSO.Dit document biedt u de belangrijkste informatie en aanbevelingen die u nodig hebt om in alle veiligheid kennis te maken met uw auto. We raden u ten zeerste aan om vertrouwd te raken met dit document en het onderhouds- en garantieboekje.Uw auto is voorzien van slechts een deel van de in dit document beschrev\
en 0058004C0057voor het land waarin hij is verkocht.
De omschrijvingen en afbeeldingen dienen slechts ter illustratie.0037en accessoires te wijzigen zonder dit document te hoeven bijwerken.Zorg er, als het eigendom van uw auto wordt overdragen, voor dat deze Han aan de nieuwe eigenaar wordt doorgegeven.
Legenda
Veiligheidswaarschuwing
Aanvullende informatie
Adviezen met betrekking tot bescherming van het milieu
Auto met linkse besturing
Auto met rechtse besturing
Locatie van de beschreven uitrusting/toets aangeduid met een zwart gebied
002C0047004800510057004C00BF004600440057004C0048
Hiermee kunt u de speciale kenmerken van de auto bepalen:
PROACE VAN
PROACE VAN Dubbele cabine met handbediend kinderslot
PROACE VAN Dubbele cabine met elektrisch kinderslot
PROACE VAN, PROACE VERSO
Page 2 of 360
2
■OverzichtOverzicht 4Labels 6
■Milieuvriendelijk rijden
1InstrumentenInstrumentenpaneel 10Waarschuwings- en controlelampjes 12Richtingaanwijzers 19Dimmer verlichting 25Boordcomputer 25Touchscreen 27Op afstand bedienbare functies (elektrisch) 29Instellen van datum en tijd 30
2ToegangElektronische sleutel met afstandsbediening en ingebouwde sleutel 31Ontgrendelen/volledige of selectieve ontgrendeling 34Back-upprocedures 39Centrale vergrendeling 42Elektrisch bedienbare schuifdeur(en) 44Algemene aanbevelingen voor de schuifdeuren 46Handsfree bedienbare schuifdeuren 48Achterdeuren 50Achterklep 52Separaat te openen achterruit achterklep 52Alarm 53Elektrisch bedienbare ruiten 55
3Ergonomie en comfortVoorstoelen 57
Tweezitsbank voor 60Verstellen stuurwiel 62Spiegels 62Smart Cargo 64Voorzorgsmaatregelen voor stoelen en banken 68Vaste eendelige bank 69Vaste achterstoelen en bank 71Achterstoelen en bank op slede. 73Afzonderlijke achterstoel(en) op sledes 76Dubbele cabine, vast 79Dubbele cabine, variabel 80Voorzieningen in het interieur 81Voorzieningen in de laadruimte 85Bevestigingen zitgebied 87Panoramisch zonnedak 89Inklapbare en verschuifbare tafel 90Verwarming en ventilatie 94Verwarming 95Handmatig bediende airconditioning 95Automatische airconditioning met gescheiden regeling 96Ontwasemen en ontdooien voorruit 99Ontwasemen/ontdooien van de achterruit en/of buitenspiegels 99Verwarming en airconditioning achter 100Extra verwarming/ventilatie 100Voorgeprogrammeerde airco (elektrisch) 104Instapverlichting 105
4Verlichting en zichtbaarheidLichtschakelaar 107Richtingaanwijzers 109Dagrijverlichting/positielicht 109Automatisch inschakelen van de verlichting 109
Follow Me Home-verlichting en instapverlichting 11 0Bochtverlichting 11 0Automatic High Beam-systeem 111Hoogteverstelling koplampen 11 2Sfeerverlichting interieur 11 3Ruitenwisserschakelaar 11 3Automatische ruitenwissers 11 5Vervangen van een ruitenwisserblad 11 6
5VeiligheidAlgemene adviezen met betrekking tot de veiligheid 11 8Alarmknipperlichten 11 9Noodoproep of pechhulp- 11 9Claxon 121Voetgangerclaxon (elektrisch) 121Vehicle Stability Control (VSC) 121Toyota Traction Select 125Veiligheidsgordels 126Airbags 130Kinderzitjes 134Uitschakelen van de voorpassagiersairbag 136ISOfix- en i-Size-kinderzitjes 144i-Size-kinderzitjes 156Handbediend kinderslot 160Elektrisch kinderslot 160Kinderslot op de achterruiten 161
6RijdenRijadviezen 162Starten/uitzetten van de motor 165Handmatig bediende parkeerrem 169Elektrisch bedienbare parkeerrem 170Hill Start Assist 173
Page 3 of 360
3
Inhoud
Handgeschakelde transmissie met 6 versnellingen 174Schakeladviesindicator 175Automatische transmissie 176Keuzeschakelaar (elektrisch) 180Rijmodi (elektrisch) 181Stop & Start 182Bandenspanningswaarschuwingssysteem 184Rij- en parkeerhulpsystemen - Algemene adviezen 186Head-up display 188Opslaan van snelheden 190Snelheidslimietherkenning en advies 190Snelheidsbegrenzer 193Cruise control - specifieke adviezen 195Cruise control 196Adaptive Cruise Control 199Active Safety Brake met Collision Risk Alert en Intelligent Emergency Braking Assistance 202Lane Departure Warning-systeem 206Vermoeidheidsherkenningssysteem 207Blind Spot Monitoring-systeem 208Parkeersensoren 210VisioPark Light 212Top Rear Vision 213
7Praktische informatieCompatibiliteit van brandstoffen 216Tanken 216Tankbeveiliging (diesel) 218Laadsysteem (elektrisch) 219Laden van de tractiebatterij (elektrisch) 227Spaarmodus 231Sneeuwkettingen 232
Trekhaak 233Dakdragers/imperiaal 234Motorkap 235Motorruimte 237Controleren van de niveaus 237Snelle controles 240AdBlue® (dieselmotoren) 243In de vrijloop zetten 246Onderhoudstips 247
8In geval van pechGevarendriehoek 250Als de brandstof opraakt (diesel) 250Gereedschapskoffer 251Bandenreparatieset 252Reservewiel 257Vervangen van een lamp 261Vervangen van een zekering 26712V-accu/accu 270Slepen/trekken 274
9Technische gegevensMotorspecificaties en aanhangwagengewichten 277Dieselmotoren 278Elektromotor 282Afmetingen 284Identificatie van uw auto 287
10Bluetooth®-audiosysteemEerste stappen 288Stuurkolomschakelaars 289Menu's 290Radio 290DAB-radio (Digital Audio Broadcasting) 292
Media 293Telefoon 296Veelgestelde vragen 299
11TOYOTA Pro TouchEerste stappen 302Stuurkolomschakelaars 303Menu's 304Applicaties 306Radio 306DAB-radio (Digital Audio Broadcasting) 308Media 309Telefoon 310Instellingen 314Veelgestelde vragen 316
12 TOYOTA Pro Touch met navigatiesysteemEerste stappen 318Stuurkolomschakelaars 319Menu's 320Spraakcommando's 321Navigatie 326Onlinenavigatie 328Applicaties 331Radio 334DAB-radio (Digital Audio Broadcasting) 336Media 337Telefoon 338Instellingen 341Veelgestelde vragen 344
■Alfabetische index
Page 4 of 360
4
Presentatie
Instrumenten en
bedieningsorganen
NOTIC E
Deze illustraties en beschrijvingen zijn bedoeld als richtlijn. De aanwezigheid en
locatie van sommige onderdelen is afhankelijk van de versie, het uitrustingsniveau en het land van verkoop.
1.DashboardkastjeUitschakelen van de voorpassagiersairbag
2.12V-accessoireaansluitingen (120 W)
3.USB-aansluiting
4.Elektrisch bedienbare parkeerrem
5.Instrumentenpaneel
6.OpbergplaatsBeker-/blikjeshouder
7.Opbergvak
8.Bovenste opbergvak
9.220V-accessoireaansluitingen (150 W)
10.Claxon
11 .InstapverlichtingWaarschuwingslampjes voor veiligheidsgordels en voorpassagiersairbagBinnenspiegelToets noodoproep en pechhulpoproep
12.Verwarming/airconditioning
Ontwasemen en ontdooien voorruitOntwasemen en ontdooien achterruit
13.Toets “START/STOP”
14.KeuzeschakelaarRijmodusselectie
15.Monochroomscherm met audiosysteemTouchscreen met TOYOTA Pro Touch of TOYOTA Pro Touch met navigatiesysteem
16.Ontgrendeling motorkap
17.Zekeringen dashboard
18.Head-up display
NOTIC E
Afhankelijk van de uitrusting van de auto zijn de opbergvakken open of afsluitbaar. Deze configuratie wordt als voorbeeld getoond.
Stuurkolomschakelaars
1.Hendel exterieurverlichting/richtingaanwijzers
2.Bediening ruitenwissers/ruitensproeiers/boordcomputer
3.Bediening instellingen audiosysteem
Page 5 of 360
5
Overzicht
4.Bediening cruise control/snelheidsbegrenzer/Adaptive Cruise Control
5.Rolknop voor het selecteren van de weergavemodus van het instrumentenpaneel
6.SpraakbedieningInstellen volume
7.Bediening instellingen audiosysteem
Centrale bedieningsbalk
1.Vergrendelen/ontgrendelen van binnenuit
2.Elektrisch bedienbare schuifdeur links
3.Elektrisch kinderslot
4.Elektrisch bedienbare schuifdeur rechts
5.Selectiemogelijkheid cabine/laadruimte
6.Alarmknipperlichten
7.DSC/ASR-systeem
8.Bandenspanningswaarschuwingssysteem
9.Stop & Start (diesel)
Bedieningsbalk opzij
1.Toyota Traction Select
2.Head-up display
3.Parkeersensoren
4.Extra verwarming/ventilatie (diesel)
5.Alarm
6.Hoogteverstelling koplampen
7.Lane Departure Warning-systeem
8.Blind Spot Monitoring-systeem
9.Automatic High Beam-systeem
Elektromotor
1.Laadstekkers
2.Tractiebatterij
3.Accu
4.Oplader in de auto
5.Elektromotor
6.Laadkabel
Dankzij de laadstekkers 1 kan er op 3 verschillende manieren worden opgeladen:– Opladen in modus 2 via het elektriciteitsnet thuis m.b.v. een contactdoos en bijpassende laadkabel 6.– Versneld opladen in modus 3 m.b.v. een eenheid voor snelladen (Wallbox).– Supersnel laden in modus 4 m.b.v. een openbare snellader.Voor de 400V-tractiebatterij 2 wordt gebruikgemaakt van lithium-iontechnologie. De batterij slaat de energie op en levert de energie
Page 6 of 360
6
die nodig is voor de werking van de elektromotor, airconditioning en verwarming. Het laadniveau wordt weergegeven middels een controlelampje en een waarschuwingslampje voor reservevermogen op het instrumentenpaneel.De 12V-accu 3 drijft het conventionele elektrische systeem van de auto aan. Hij wordt automatisch via de oplader in de auto opgeladen door de tractiebatterij.Dankzij de oplader in de auto 4 kunt u de tractiebatterij opladen via het elektriciteitsnet thuis (modus 2), versneld opladen (modus 3) en de 12V-accu opladen.De elektromotor 5 zorgt voor de aandrijving overeenkomstig de geselecteerde rijmodus en de rijomstandigheden. Hij wint energie terug tijdens het remmen en decelereren.

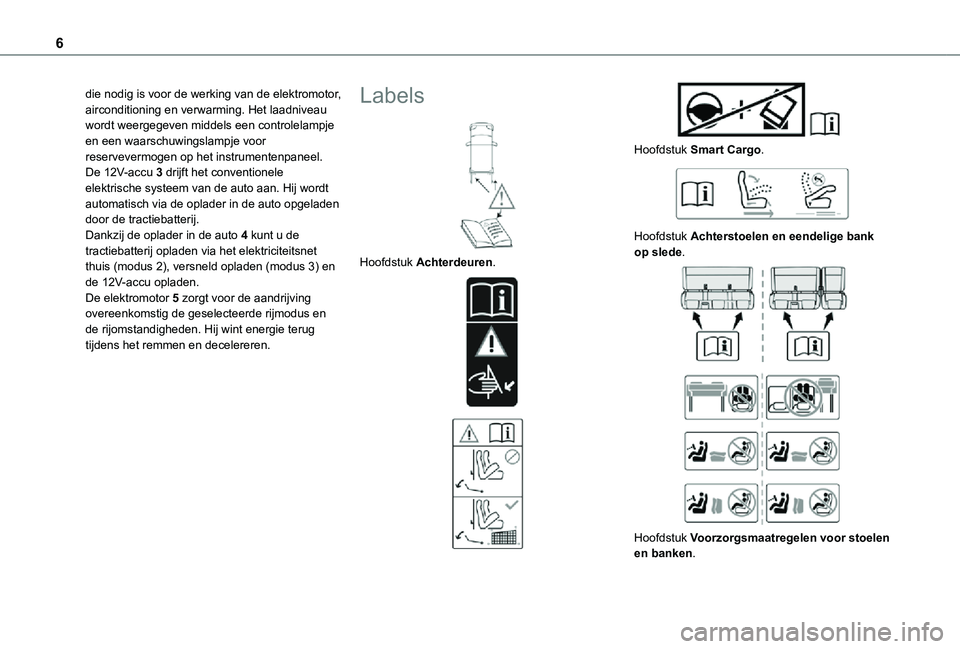

Labels
Hoofdstuk Achterdeuren.
Hoofdstuk Smart Cargo.
Hoofdstuk Achterstoelen en eendelige bank op slede.
Hoofdstuk Voorzorgsmaatregelen voor stoelen
en banken.
Page 7 of 360
7
Overzicht
Hoofdstuk Inklapbare en verschuifbare tafel.
Hoofdstuk Extra verwarming/ventilatie.
Hoofdstuk Uitschakelen van de voorpassagiersairbag.
Hoofdstuk ISOfix-kinderzitjes.
Hoofdstuk Handbediend kinderslot.
Hoofdstuk Elektrisch bedienbare parkeerrem.
Hoofdstuk Laadsysteem (elektrisch).
Hoofdstuk Laden van de tractiebatterij (elektrisch).
Hoofdstuk Motorkap.
Hoofdstuk Controleren van de niveaus.
24V
12V
Hoofdstuk 12V-accu/accu.
Hoofdstuk Bandenreparatieset, Reservewiel en Identificatie van uw auto.
Page 8 of 360
8

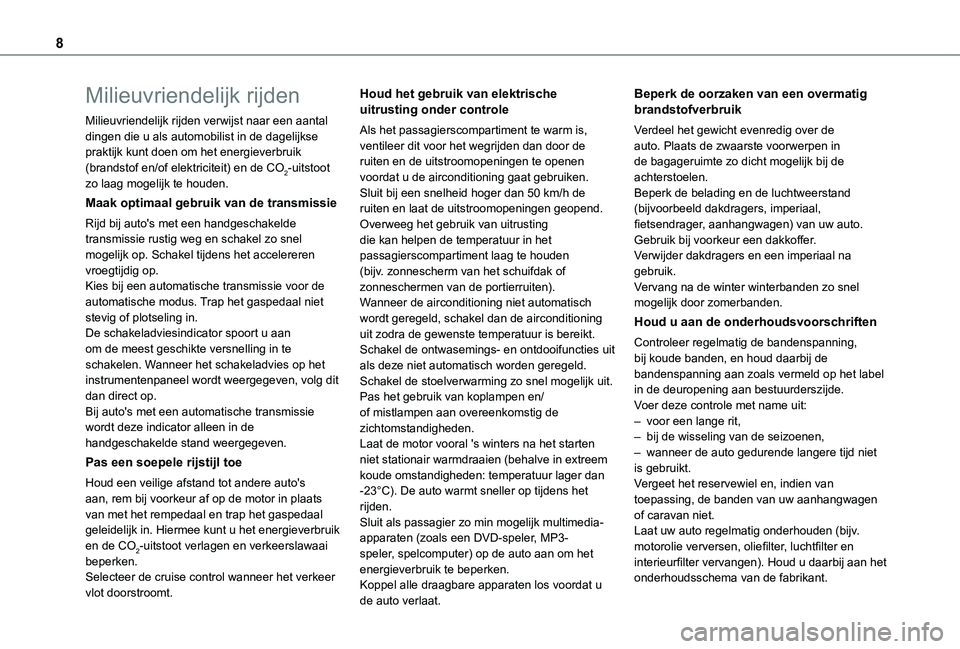

Milieuvriendelijk rijden
Milieuvriendelijk rijden verwijst naar een aantal dingen die u als automobilist in de dagelijkse praktijk kunt doen om het energieverbruik (brandstof en/of elektriciteit) en de CO2-uitstoot zo laag mogelijk te houden.
Maak optimaal gebruik van de transmissie
Rijd bij auto's met een handgeschakelde transmissie rustig weg en schakel zo snel mogelijk op. Schakel tijdens het accelereren vroegtijdig op.Kies bij een automatische transmissie voor de automatische modus. Trap het gaspedaal niet stevig of plotseling in.De schakeladviesindicator spoort u aan om de meest geschikte versnelling in te schakelen. Wanneer het schakeladvies op het instrumentenpaneel wordt weergegeven, volg dit dan direct op.Bij auto's met een automatische transmissie wordt deze indicator alleen in de handgeschakelde stand weergegeven.
Pas een soepele rijstijl toe
Houd een veilige afstand tot andere auto's aan, rem bij voorkeur af op de motor in plaats van met het rempedaal en trap het gaspedaal geleidelijk in. Hiermee kunt u het energieverbruik en de CO2-uitstoot verlagen en verkeerslawaai beperken.Selecteer de cruise control wanneer het verkeer vlot doorstroomt.
Houd het gebruik van elektrische uitrusting onder controle
Als het passagierscompartiment te warm is, ventileer dit voor het wegrijden dan door de ruiten en de uitstroomopeningen te openen voordat u de airconditioning gaat gebruiken.Sluit bij een snelheid hoger dan 50 km/h de ruiten en laat de uitstroomopeningen geopend.Overweeg het gebruik van uitrusting die kan helpen de temperatuur in het passagierscompartiment laag te houden (bijv. zonnescherm van het schuifdak of zonneschermen van de portierruiten).Wanneer de airconditioning niet automatisch wordt geregeld, schakel dan de airconditioning uit zodra de gewenste temperatuur is bereikt.Schakel de ontwasemings- en ontdooifuncties uit als deze niet automatisch worden geregeld.Schakel de stoelverwarming zo snel mogelijk uit.Pas het gebruik van koplampen en/of mistlampen aan overeenkomstig de zichtomstandigheden.Laat de motor vooral 's winters na het starten
niet stationair warmdraaien (behalve in extreem koude omstandigheden: temperatuur lager dan -23°C). De auto warmt sneller op tijdens het rijden.Sluit als passagier zo min mogelijk multimedia-apparaten (zoals een DVD-speler, MP3-speler, spelcomputer) op de auto aan om het energieverbruik te beperken.Koppel alle draagbare apparaten los voordat u
de auto verlaat.
Beperk de oorzaken van een overmatig brandstofverbruik
Verdeel het gewicht evenredig over de auto. Plaats de zwaarste voorwerpen in de bagageruimte zo dicht mogelijk bij de achterstoelen.Beperk de belading en de luchtweerstand (bijvoorbeeld dakdragers, imperiaal, fietsendrager, aanhangwagen) van uw auto. Gebruik bij voorkeur een dakkoffer.Verwijder dakdragers en een imperiaal na gebruik.Vervang na de winter winterbanden zo snel mogelijk door zomerbanden.
Houd u aan de onderhoudsvoorschriften
Controleer regelmatig de bandenspanning, bij koude banden, en houd daarbij de bandenspanning aan zoals vermeld op het label in de deuropening aan bestuurderszijde.Voer deze controle met name uit:– voor een lange rit,– bij de wisseling van de seizoenen,
– wanneer de auto gedurende langere tijd niet is gebruikt.Vergeet het reservewiel en, indien van toepassing, de banden van uw aanhangwagen of caravan niet.Laat uw auto regelmatig onderhouden (bijv. motorolie verversen, oliefilter, luchtfilter en interieurfilter vervangen). Houd u daarbij aan het onderhoudsschema van de fabrikant.
Page 9 of 360
9

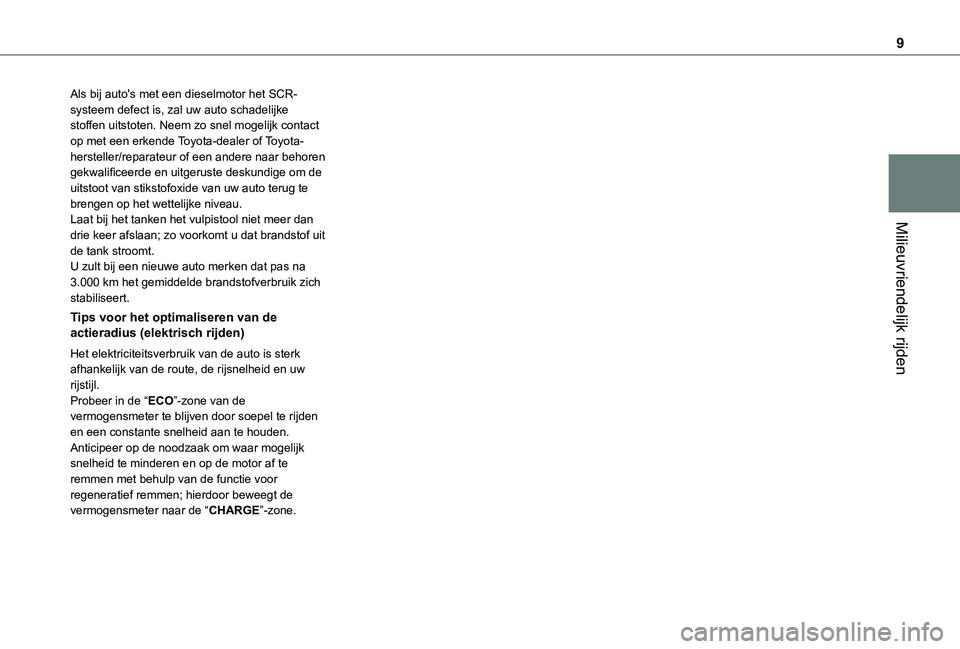

Milieuvriendelijk rijden
Als bij auto's met een dieselmotor het SCR-systeem defect is, zal uw auto schadelijke stoffen uitstoten. Neem zo snel mogelijk contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om de uitstoot van stikstofoxide van uw auto terug te brengen op het wettelijke niveau.Laat bij het tanken het vulpistool niet meer dan drie keer afslaan; zo voorkomt u dat brandstof uit de tank stroomt.U zult bij een nieuwe auto merken dat pas na 3.000 km het gemiddelde brandstofverbruik zich stabiliseert.
Tips voor het optimaliseren van de actieradius (elektrisch rijden)
Het elektriciteitsverbruik van de auto is sterk afhankelijk van de route, de rijsnelheid en uw rijstijl.Probeer in de “ECO”-zone van de vermogensmeter te blijven door soepel te rijden en een constante snelheid aan te houden.
Anticipeer op de noodzaak om waar mogelijk snelheid te minderen en op de motor af te remmen met behulp van de functie voor regeneratief remmen; hierdoor beweegt de vermogensmeter naar de “CHARGE”-zone.
Page 10 of 360
10

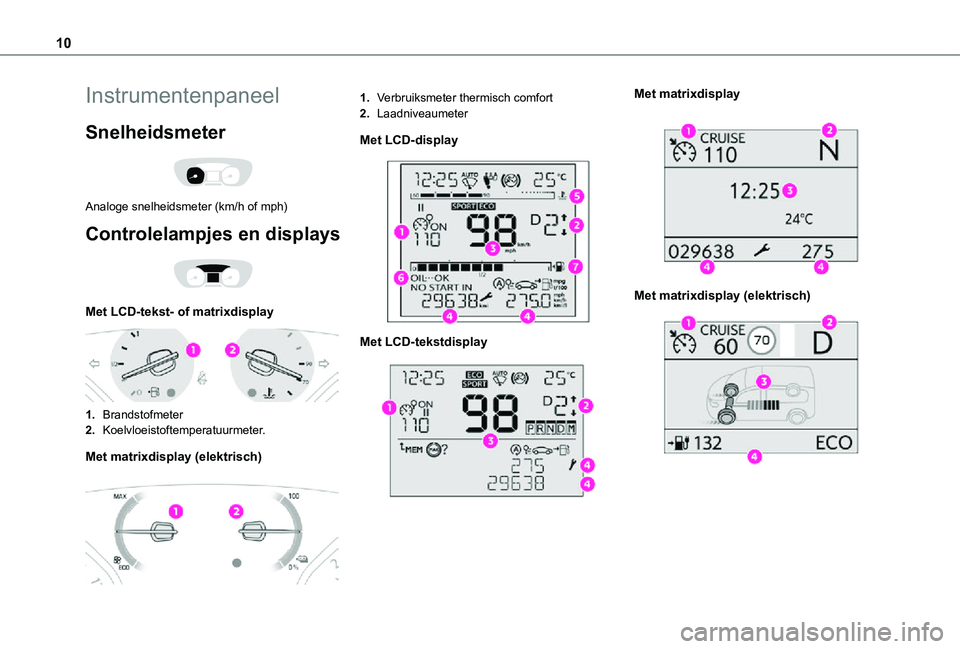

Instrumentenpaneel
Snelheidsmeter
Analoge snelheidsmeter (km/h of mph)
Controlelampjes en displays
Met LCD-tekst- of matrixdisplay
1.Brandstofmeter
2.Koelvloeistoftemperatuurmeter.
Met matrixdisplay (elektrisch)
1.Verbruiksmeter thermisch comfort
2.Laadniveaumeter
Met LCD-display
Met LCD-tekstdisplay
Met matrixdisplay
Met matrixdisplay (elektrisch)
