TOYOTA PROACE VERSO EV 2020 Bruksanvisningar (in Swedish)

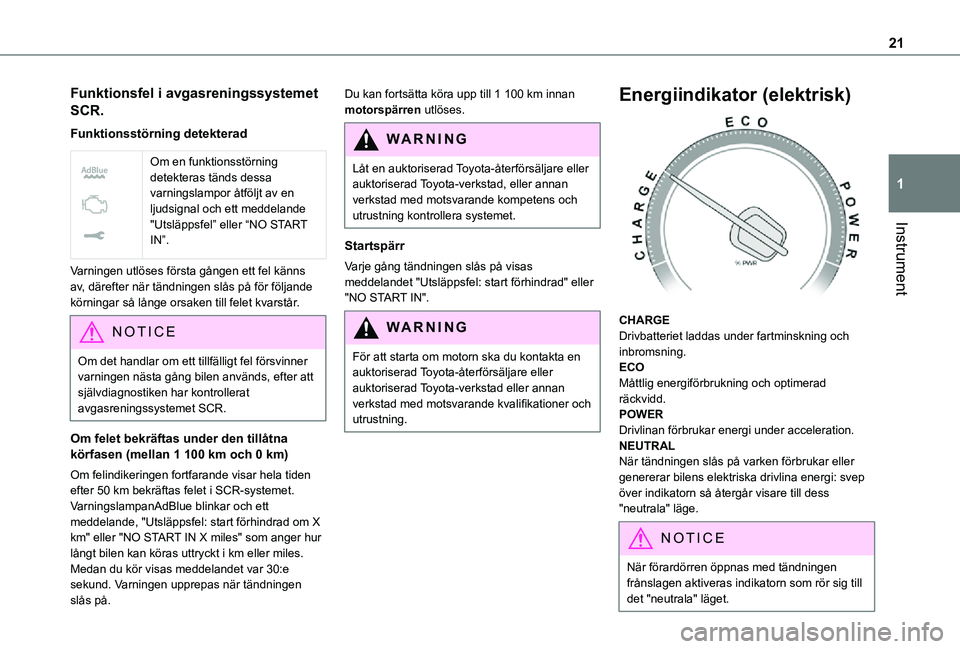

21
Instrument
1
Funktionsfel i avgasreningssystemet
SCR.
Funktionsstörning detekterad


Om en funktionsstörning detekteras tänds dessa varningslampor åtföljt av en ljudsignal och ett meddelande "Utsläppsfel” eller “NO START IN”.
Varningen utlöses första gången ett fel känns av, därefter när tändningen slås på för följande körningar så långe orsaken till felet kvarstår.
NOTIC E
Om det handlar om ett tillfälligt fel försvinner varningen nästa gång bilen används, efter att självdiagnostiken har kontrollerat avgasreningssystemet SCR.
Om felet bekräftas under den tillåtna körfasen (mellan 1 100 km och 0 km)
Om felindikeringen fortfarande visar hela tiden efter 50 km bekräftas felet i SCR-systemet.VarningslampanAdBlue blinkar och ett meddelande, "Utsläppsfel: start förhindrad om X km" eller "NO START IN X miles" som anger hur långt bilen kan köras uttryckt i km eller miles.Medan du kör visas meddelandet var 30:e sekund. Varningen upprepas när tändningen slås på.
Du kan fortsätta köra upp till 1 100 km innan motorspärren utlöses.
WARNI NG
Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kompetens och utrustning kontrollera systemet.
Startspärr
Varje gång tändningen slås på visas meddelandet "Utsläppsfel: start förhindrad" eller "NO START IN".
WARNI NG
För att starta om motorn ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Energiindikator (elektrisk)

CHARGEDrivbatteriet laddas under fartminskning och inbromsning.ECOMåttlig energiförbrukning och optimerad räckvidd.POWERDrivlinan förbrukar energi under acceleration.NEUTRALNär tändningen slås på varken förbrukar eller genererar bilens elektriska drivlina energi: svep över indikatorn så återgår visare till dess "neutrala" läge.
NOTIC E
När förardörren öppnas med tändningen frånslagen aktiveras indikatorn som rör sig till det "neutrala" läget.

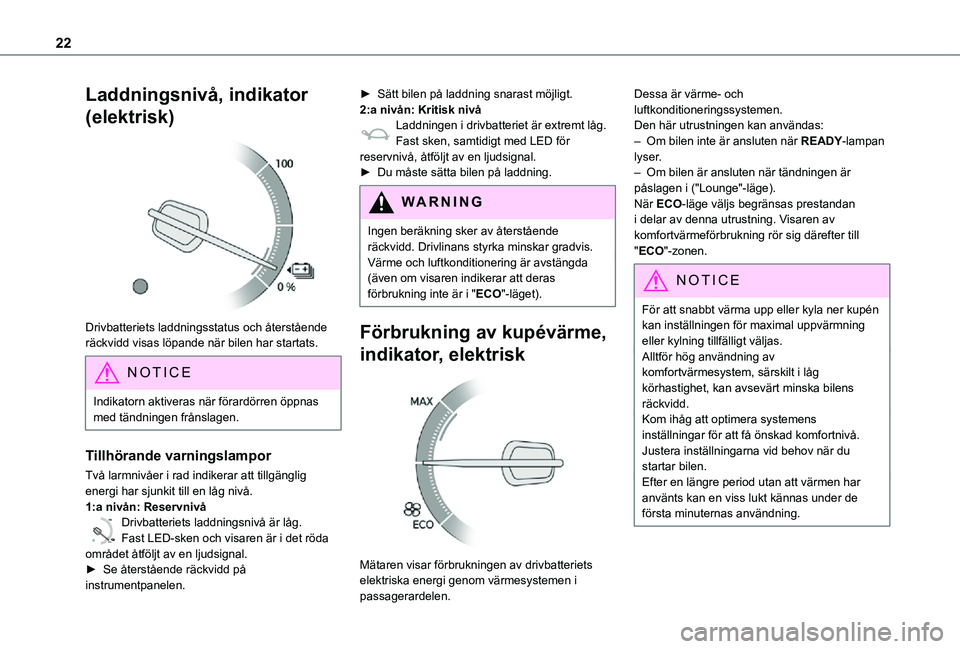

22
Laddningsnivå, indikator
(elektrisk)

Drivbatteriets laddningsstatus och återstående räckvidd visas löpande när bilen har startats.
NOTIC E
Indikatorn aktiveras när förardörren öppnas med tändningen frånslagen.
Tillhörande varningslampor
Två larmnivåer i rad indikerar att tillgänglig energi har sjunkit till en låg nivå.1:a nivån: Reservnivå
0 %
100
Drivbatteriets laddningsnivå är låg.Fast LED-sken och visaren är i det röda området åtföljt av en ljudsignal.►
Se återstående räckvidd på instrumentpanelen.
► Sätt bilen på laddning snarast möjligt.2:a nivån: Kritisk nivåLaddningen i drivbatteriet är extremt låg.Fast sken, samtidigt med LED för reservnivå, åtföljt av en ljudsignal.► Du måste sätta bilen på laddning.
WARNI NG
Ingen beräkning sker av återstående
räckvidd. Drivlinans styrka minskar gradvis.Värme och luftkonditionering är avstängda (även om visaren indikerar att deras förbrukning inte är i "ECO"-läget).
Förbrukning av kupévärme,
indikator, elektrisk

Mätaren visar förbrukningen av drivbatteriets elektriska energi genom värmesystemen i passagerardelen.
Dessa är värme- och luftkonditioneringssystemen.Den här utrustningen kan användas:– Om bilen inte är ansluten när READY-lampan lyser.– Om bilen är ansluten när tändningen är påslagen i ("Lounge"-läge).När ECO-läge väljs begränsas prestandan i delar av denna utrustning. Visaren av komfortvärmeförbrukning rör sig därefter till "ECO"-zonen.
NOTIC E
För att snabbt värma upp eller kyla ner kupén kan inställningen för maximal uppvärmning eller kylning tillfälligt väljas.Alltför hög användning av komfortvärmesystem, särskilt i låg körhastighet, kan avsevärt minska bilens räckvidd.Kom ihåg att optimera systemens inställningar för att få önskad komfortnivå. Justera inställningarna vid behov när du startar bilen.Efter en längre period utan att värmen har använts kan en viss lukt kännas under de första minuternas användning.

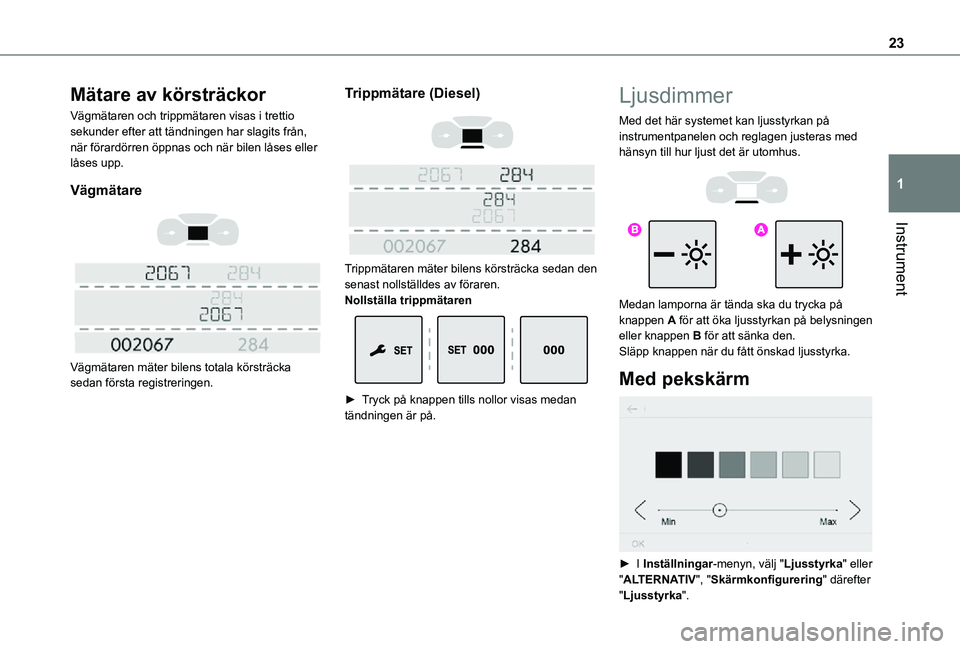

23
Instrument
1
Mätare av körsträckor
Vägmätaren och trippmätaren visas i trettio sekunder efter att tändningen har slagits från, när förardörren öppnas och när bilen låses eller låses upp.
Vägmätare


Vägmätaren mäter bilens totala körsträcka sedan första registreringen.
Trippmätare (Diesel)


Trippmätaren mäter bilens körsträcka sedan den senast nollställdes av föraren.Nollställa trippmätaren

► Tryck på knappen tills nollor visas medan tändningen är på.
Ljusdimmer
Med det här systemet kan ljusstyrkan på instrumentpanelen och reglagen justeras med hänsyn till hur ljust det är utomhus.


Medan lamporna är tända ska du trycka på knappen A för att öka ljusstyrkan på belysningen eller knappen B för att sänka den.Släpp knappen när du fått önskad ljusstyrka.
Med pekskärm

► I Inställningar-menyn, välj "Ljusstyrka" eller "ALTERNATIV", "Skärmkonfigurering" därefter "Ljusstyrka".

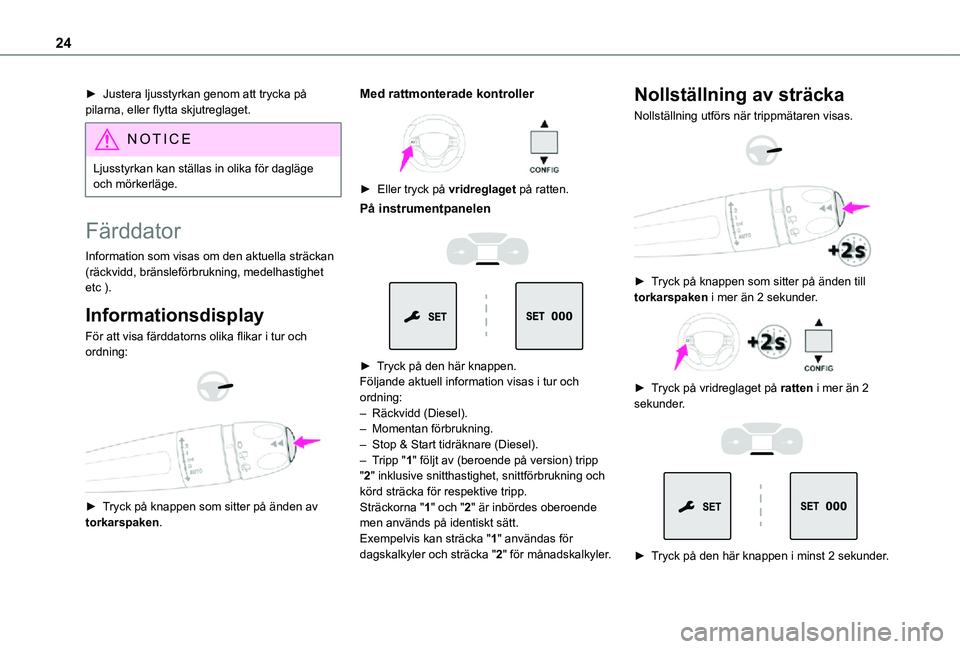

24
► Justera ljusstyrkan genom att trycka på pilarna, eller flytta skjutreglaget.
NOTIC E
Ljusstyrkan kan ställas in olika för dagläge och mörkerläge.
Färddator
Information som visas om den aktuella sträckan (räckvidd, bränsleförbrukning, medelhastighet etc ).
Informationsdisplay
För att visa färddatorns olika flikar i tur och ordning:


► Tryck på knappen som sitter på änden av torkarspaken.
Med rattmonterade kontroller

► Eller tryck på vridreglaget på ratten.
På instrumentpanelen


► Tryck på den här knappen.Följande aktuell information visas i tur och ordning:– Räckvidd (Diesel).– Momentan förbrukning.– Stop & Start tidräknare (Diesel).– Tripp "1" följt av (beroende på version) tripp "2" inklusive snitthastighet, snittförbrukning och körd sträcka för respektive tripp.Sträckorna "1" och "2" är inbördes oberoende men används på identiskt sätt.Exempelvis kan sträcka "1" användas för dagskalkyler och sträcka "2" för månadskalkyler.
Nollställning av sträcka
Nollställning utförs när trippmätaren visas.


► Tryck på knappen som sitter på änden till torkarspaken i mer än 2 sekunder.

► Tryck på vridreglaget på ratten i mer än 2 sekunder.


► Tryck på den här knappen i minst 2 sekunder.

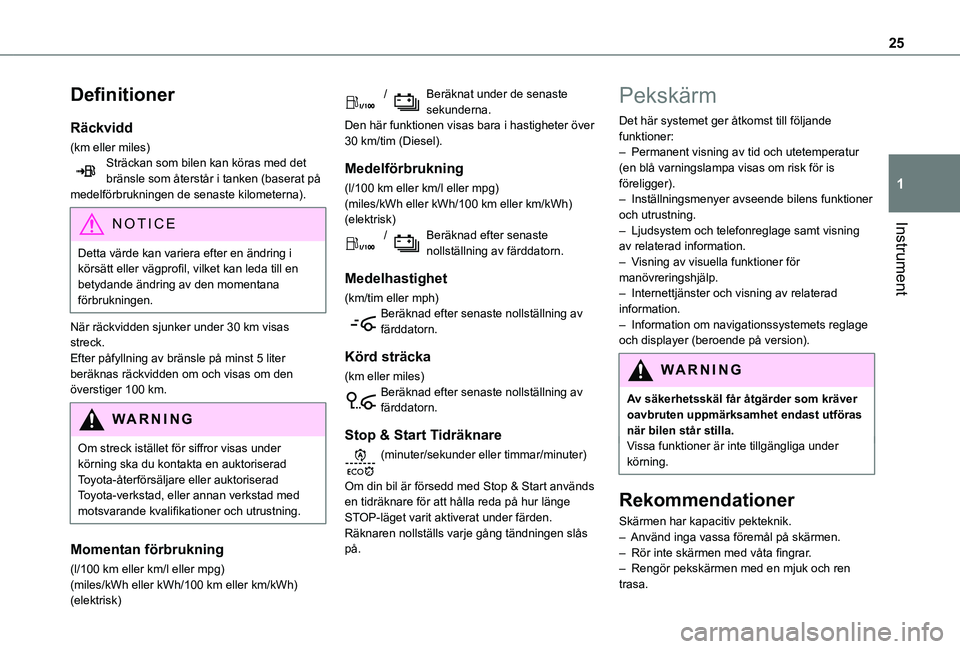

25
Instrument
1
Definitioner
Räckvidd
(km eller miles)Sträckan som bilen kan köras med det bränsle som återstår i tanken (baserat på medelförbrukningen de senaste kilometerna).
NOTIC E
Detta värde kan variera efter en ändring i körsätt eller vägprofil, vilket kan leda till en betydande ändring av den momentana förbrukningen.
När räckvidden sjunker under 30 km visas streck.Efter påfyllning av bränsle på minst 5 liter beräknas räckvidden om och visas om den överstiger 100 km.
WARNI NG
Om streck istället för siffror visas under körning ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Momentan förbrukning
(l/100 km eller km/l eller mpg)(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk)
/ Beräknat under de senaste sekunderna.Den här funktionen visas bara i hastigheter över 30 km/tim (Diesel).
Medelförbrukning
(l/100 km eller km/l eller mpg)(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk) / Beräknad efter senaste nollställning av färddatorn.
Medelhastighet
(km/tim eller mph)Beräknad efter senaste nollställning av färddatorn.
Körd sträcka
(km eller miles)Beräknad efter senaste nollställning av färddatorn.
Stop & Start Tidräknare
(minuter/sekunder eller timmar/minuter)
Om din bil är försedd med Stop & Start används en tidräknare för att hålla reda på hur länge STOP-läget varit aktiverat under färden.Räknaren nollställs varje gång tändningen slås på.
Pekskärm
Det här systemet ger åtkomst till följande funktioner:– Permanent visning av tid och utetemperatur (en blå varningslampa visas om risk för is föreligger).– Inställningsmenyer avseende bilens funktioner och utrustning.– Ljudsystem och telefonreglage samt visning av relaterad information.– Visning av visuella funktioner för manövreringshjälp.– Internettjänster och visning av relaterad information.– Information om navigationssystemets reglage och displayer (beroende på version).
WARNI NG
Av säkerhetsskäl får åtgärder som kräver oavbruten uppmärksamhet endast utföras när bilen står stilla.Vissa funktioner är inte tillgängliga under körning.
Rekommendationer
Skärmen har kapacitiv pekteknik.– Använd inga vassa föremål på skärmen.– Rör inte skärmen med våta fingrar.– Rengör pekskärmen med en mjuk och ren trasa.

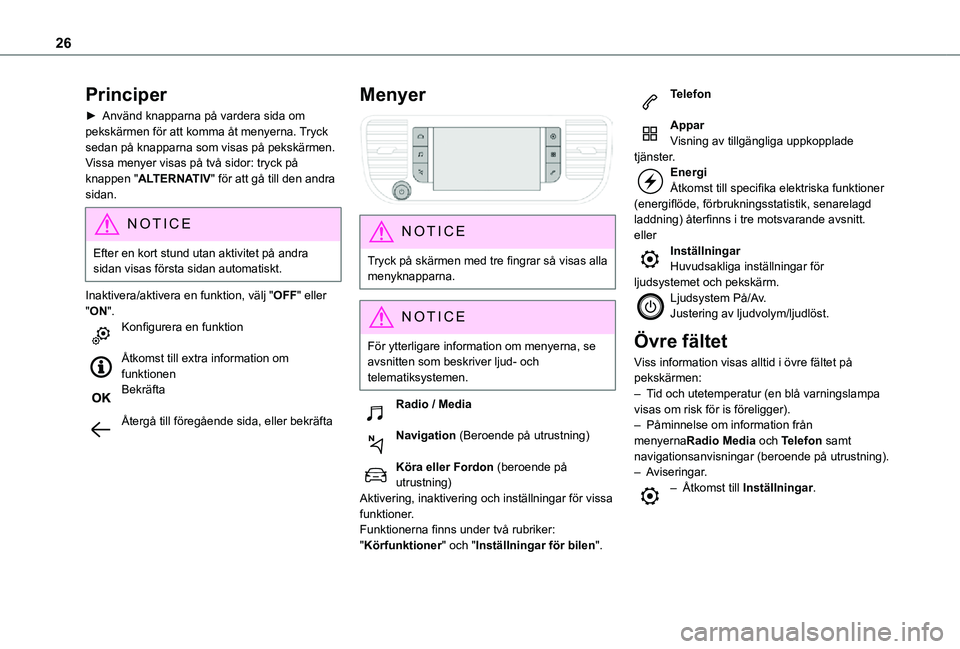

26
Principer
► Använd knapparna på vardera sida om pekskärmen för att komma åt menyerna. Tryck sedan på knapparna som visas på pekskärmen.Vissa menyer visas på två sidor: tryck på knappen "ALTERNATIV" för att gå till den andra sidan.
NOTIC E
Efter en kort stund utan aktivitet på andra sidan visas första sidan automatiskt.
Inaktivera/aktivera en funktion, välj "OFF" eller "ON".Konfigurera en funktion
Åtkomst till extra information om funktionenBekräfta
Återgå till föregående sida, eller bekräfta
Menyer

NOTIC E
Tryck på skärmen med tre fingrar så visas alla
menyknapparna.
NOTIC E
För ytterligare information om menyerna, se avsnitten som beskriver ljud- och telematiksystemen.
Radio / Media
Navigation (Beroende på utrustning)
Köra eller Fordon (beroende på utrustning)Aktivering, inaktivering och inställningar för vissa funktioner.Funktionerna finns under två rubriker: "Körfunktioner" och "Inställningar för bilen".
Telefon
ApparVisning av tillgängliga uppkopplade tjänster.EnergiÅtkomst till specifika elektriska funktioner (energiflöde, förbrukningsstatistik, senarelagd laddning) återfinns i tre motsvarande avsnitt.ellerInställningarHuvudsakliga inställningar för ljudsystemet och pekskärm.Ljudsystem På/Av.Justering av ljudvolym/ljudlöst.
Övre fältet
Viss information visas alltid i övre fältet på pekskärmen:– Tid och utetemperatur (en blå varningslampa visas om risk för is föreligger).– Påminnelse om information från menyernaRadio Media och Telefon samt
navigationsanvisningar (beroende på utrustning).– Aviseringar.– Åtkomst till Inställningar.

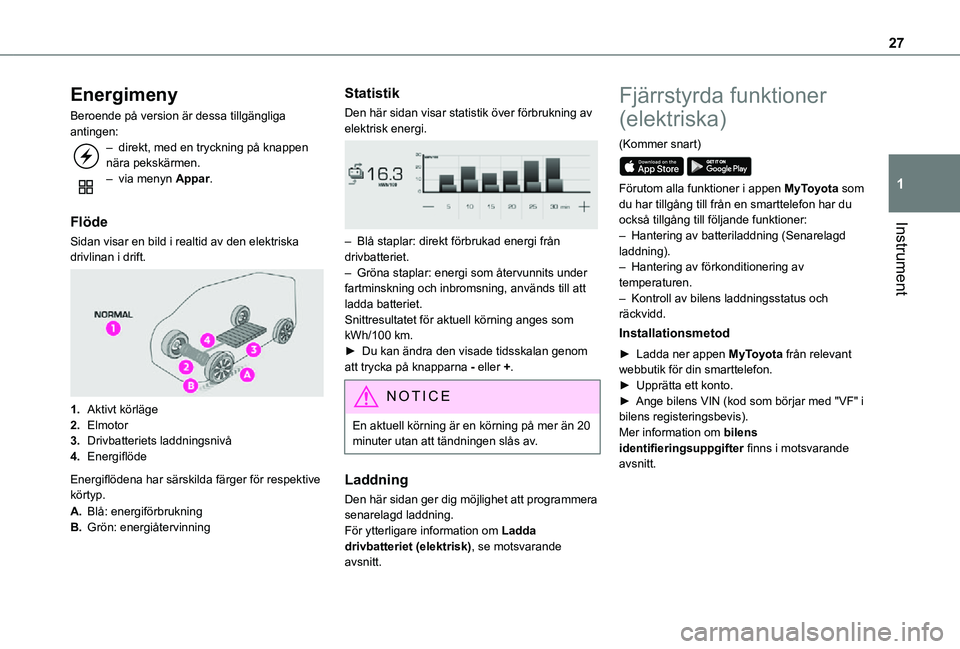

27
Instrument
1
Energimeny
Beroende på version är dessa tillgängliga antingen:– direkt, med en tryckning på knappen nära pekskärmen.– via menyn Appar.
Flöde
Sidan visar en bild i realtid av den elektriska drivlinan i drift.

1.Aktivt körläge
2.Elmotor
3.Drivbatteriets laddningsnivå
4.Energiflöde
Energiflödena har särskilda färger för respektive körtyp.
A.Blå: energiförbrukning
B.Grön: energiåtervinning
Statistik
Den här sidan visar statistik över förbrukning av elektrisk energi.

– Blå staplar: direkt förbrukad energi från drivbatteriet.– Gröna staplar: energi som återvunnits under fartminskning och inbromsning, används till att ladda batteriet.Snittresultatet för aktuell körning anges som kWh/100 km.► Du kan ändra den visade tidsskalan genom att trycka på knapparna - eller +.
NOTIC E
En aktuell körning är en körning på mer än 20 minuter utan att tändningen slås av.
Laddning
Den här sidan ger dig möjlighet att programmera senarelagd laddning.För ytterligare information om Ladda drivbatteriet (elektrisk), se motsvarande avsnitt.
Fjärrstyrda funktioner
(elektriska)
(Kommer snart)

Förutom alla funktioner i appen MyToyota som du har tillgång till från en smarttelefon har du också tillgång till följande funktioner:– Hantering av batteriladdning (Senarelagd laddning).– Hantering av förkonditionering av
temperaturen.– Kontroll av bilens laddningsstatus och räckvidd.
Installationsmetod
► Ladda ner appen MyToyota från relevant webbutik för din smarttelefon.► Upprätta ett konto.► Ange bilens VIN (kod som börjar med "VF" i bilens registeringsbevis).Mer information om bilens identifieringsuppgifter finns i motsvarande avsnitt.

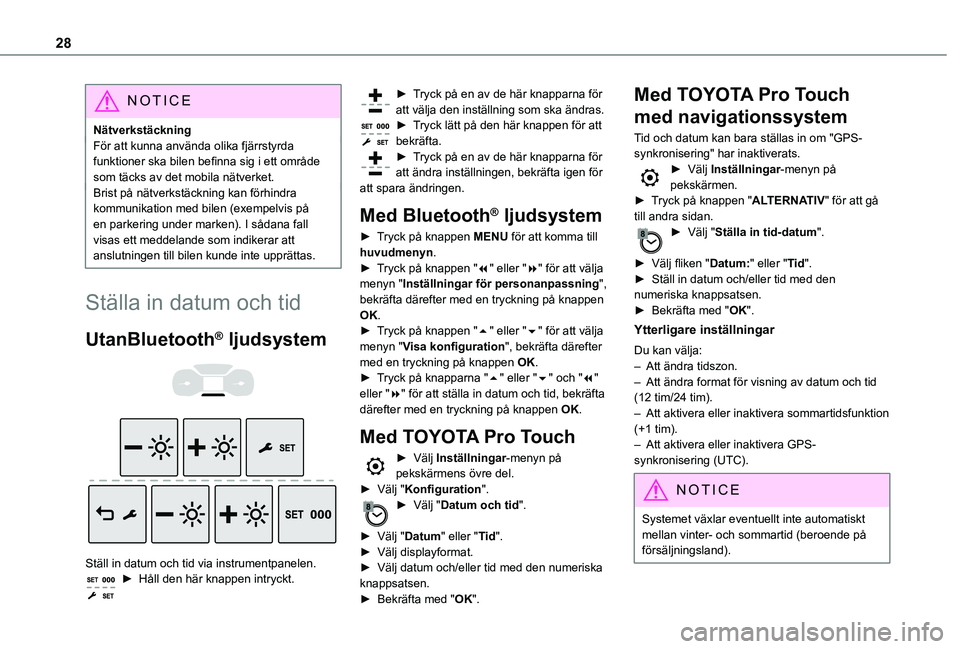

28
NOTIC E
NätverkstäckningFör att kunna använda olika fjärrstyrda funktioner ska bilen befinna sig i ett område som täcks av det mobila nätverket.Brist på nätverkstäckning kan förhindra kommunikation med bilen (exempelvis på en parkering under marken). I sådana fall visas ett meddelande som indikerar att anslutningen till bilen kunde inte upprättas.
Ställa in datum och tid
UtanBluetooth® ljudsystem


Ställ in datum och tid via instrumentpanelen.► Håll den här knappen intryckt.
► Tryck på en av de här knapparna för att välja den inställning som ska ändras.► Tryck lätt på den här knappen för att bekräfta.► Tryck på en av de här knapparna för att ändra inställningen, bekräfta igen för att spara ändringen.
Med Bluetooth® ljudsystem
► Tryck på knappen MENU för att komma till huvudmenyn.► Tryck på knappen "7" eller "8" för att välja menyn "Inställningar för personanpassning", bekräfta därefter med en tryckning på knappen OK.► Tryck på knappen "5" eller "6" för att välja menyn "Visa konfiguration", bekräfta därefter med en tryckning på knappen OK.► Tryck på knapparna "5" eller "6" och "7" eller "8" för att ställa in datum och tid, bekräfta därefter med en tryckning på knappen OK.
Med TOYOTA Pro Touch
► Välj Inställningar-menyn på pekskärmens övre del.► Välj "Konfiguration".► Välj "Datum och tid".
► Välj "Datum" eller "Tid".► Välj displayformat.► Välj datum och/eller tid med den numeriska knappsatsen.
► Bekräfta med "OK".
Med TOYOTA Pro Touch
med navigationssystem
Tid och datum kan bara ställas in om "GPS-synkronisering" har inaktiverats.► Välj Inställningar-menyn på pekskärmen.► Tryck på knappen "ALTERNATIV" för att gå till andra sidan.► Välj "Ställa in tid-datum".
► Välj fliken "Datum:" eller "Tid".► Ställ in datum och/eller tid med den numeriska knappsatsen.► Bekräfta med "OK".
Ytterligare inställningar
Du kan välja:– Att ändra tidszon.– Att ändra format för visning av datum och tid (12 tim/24 tim).– Att aktivera eller inaktivera sommartidsfunktion (+1 tim).
– Att aktivera eller inaktivera GPS-synkronisering (UTC).
NOTIC E
Systemet växlar eventuellt inte automatiskt mellan vinter- och sommartid (beroende på försäljningsland).

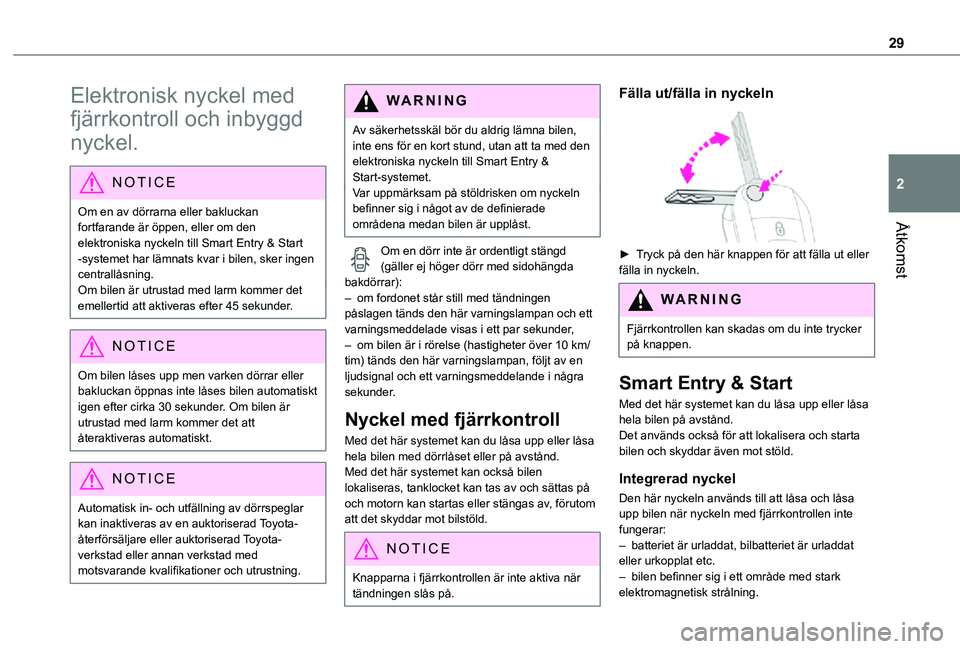

29
Åtkomst
2
Elektronisk nyckel med
fjärrkontroll och inbyggd
nyckel.
NOTIC E
Om en av dörrarna eller bakluckan fortfarande är öppen, eller om den elektroniska nyckeln till Smart Entry & Start -systemet har lämnats kvar i bilen, sker ingen centrallåsning.Om bilen är utrustad med larm kommer det emellertid att aktiveras efter 45 sekunder.
NOTIC E
Om bilen låses upp men varken dörrar eller bakluckan öppnas inte låses bilen automatiskt igen efter cirka 30 sekunder. Om bilen är utrustad med larm kommer det att återaktiveras automatiskt.
NOTIC E
Automatisk in- och utfällning av dörrspeglar kan inaktiveras av en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Av säkerhetsskäl bör du aldrig lämna bilen, inte ens för en kort stund, utan att ta med den elektroniska nyckeln till Smart Entry & Start-systemet.Var uppmärksam på stöldrisken om nyckeln befinner sig i något av de definierade områdena medan bilen är upplåst.
Om en dörr inte är ordentligt stängd (gäller ej höger dörr med sidohängda bakdörrar):– om fordonet står still med tändningen påslagen tänds den här varningslampan och ett varningsmeddelade visas i ett par sekunder, – om bilen är i rörelse (hastigheter över 10 km/tim) tänds den här varningslampan, följt av en ljudsignal och ett varningsmeddelande i några sekunder.
Nyckel med fjärrkontroll
Med det här systemet kan du låsa upp eller låsa
hela bilen med dörrlåset eller på avstånd.Med det här systemet kan också bilen lokaliseras, tanklocket kan tas av och sättas på och motorn kan startas eller stängas av, förutom att det skyddar mot bilstöld.
NOTIC E
Knapparna i fjärrkontrollen är inte aktiva när tändningen slås på.
Fälla ut/fälla in nyckeln

► Tryck på den här knappen för att fälla ut eller fälla in nyckeln.
WARNI NG
Fjärrkontrollen kan skadas om du inte trycker på knappen.
Smart Entry & Start
Med det här systemet kan du låsa upp eller låsa hela bilen på avstånd.Det används också för att lokalisera och starta bilen och skyddar även mot stöld.
Integrerad nyckel
Den här nyckeln används till att låsa och låsa upp bilen när nyckeln med fjärrkontrollen inte fungerar:
– batteriet är urladdat, bilbatteriet är urladdat eller urkopplat etc.– bilen befinner sig i ett område med stark elektromagnetisk strålning.

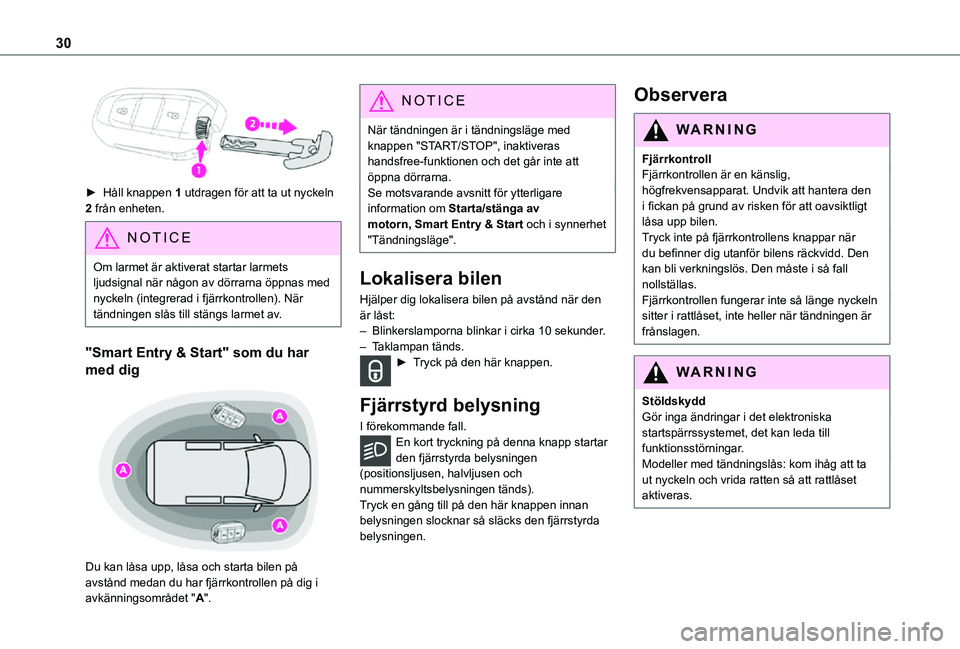

30
► Håll knappen 1 utdragen för att ta ut nyckeln 2 från enheten.
NOTIC E
Om larmet är aktiverat startar larmets ljudsignal när någon av dörrarna öppnas med nyckeln (integrerad i fjärrkontrollen). När tändningen slås till stängs larmet av.
"Smart Entry & Start" som du har
med dig

Du kan låsa upp, låsa och starta bilen på avstånd medan du har fjärrkontrollen på dig i avkänningsområdet "A".
NOTIC E
När tändningen är i tändningsläge med knappen "START/STOP", inaktiveras handsfree-funktionen och det går inte att öppna dörrarna.Se motsvarande avsnitt för ytterligare information om Starta/stänga av motorn, Smart Entry & Start och i synnerhet "Tändningsläge".
Lokalisera bilen
Hjälper dig lokalisera bilen på avstånd när den är låst:– Blinkerslamporna blinkar i cirka 10 sekunder.– Taklampan tänds.► Tryck på den här knappen.
Fjärrstyrd belysning
I förekommande fall.En kort tryckning på denna knapp startar
den fjärrstyrda belysningen (positionsljusen, halvljusen och nummerskyltsbelysningen tänds).Tryck en gång till på den här knappen innan belysningen slocknar så släcks den fjärrstyrda belysningen.
Observera
WARNI NG
FjärrkontrollFjärrkontrollen är en känslig, högfrekvensapparat. Undvik att hantera den i fickan på grund av risken för att oavsiktligt låsa upp bilen.Tryck inte på fjärrkontrollens knappar när
du befinner dig utanför bilens räckvidd. Den kan bli verkningslös. Den måste i så fall nollställas.Fjärrkontrollen fungerar inte så länge nyckeln sitter i rattlåset, inte heller när tändningen är frånslagen.
WARNI NG
StöldskyddGör inga ändringar i det elektroniska startspärrssystemet, det kan leda till funktionsstörningar.Modeller med tändningslås: kom ihåg att ta ut nyckeln och vrida ratten så att rattlåset aktiveras.
