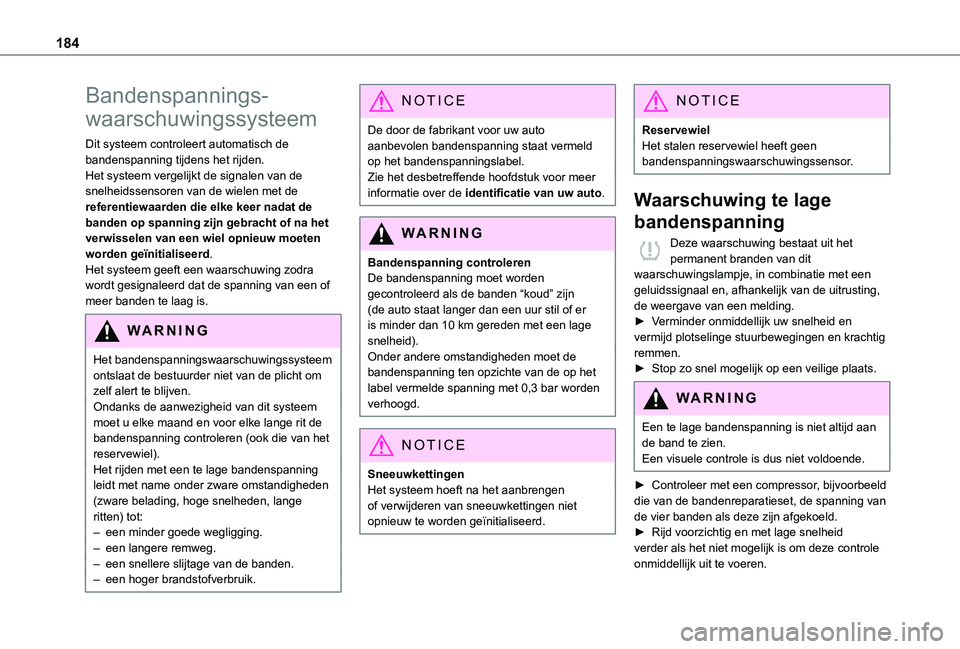

184
Bandenspannings-
waarschuwingssysteem
Dit systeem controleert automatisch de bandenspanning tijdens het rijden.Het systeem vergelijkt de signalen van de snelheidssensoren van de wielen met de referentiewaarden die elke keer nadat de banden op spanning zijn gebracht of na het verwisselen van een wiel opnieuw moeten worden geïnitialiseerd.Het systeem geeft een waarschuwing zodra wordt gesignaleerd dat de spanning van een of meer banden te laag is.
WARNI NG
Het bandenspanningswaarschuwingssysteem ontslaat de bestuurder niet van de plicht om zelf alert te blijven.Ondanks de aanwezigheid van dit systeem moet u elke maand en voor elke lange rit de bandenspanning controleren (ook die van het reservewiel).Het rijden met een te lage bandenspanning leidt met name onder zware omstandigheden (zware belading, hoge snelheden, lange ritten) tot:– een minder goede wegligging.– een langere remweg.– een snellere slijtage van de banden.– een hoger brandstofverbruik.
NOTIC E
De door de fabrikant voor uw auto aanbevolen bandenspanning staat vermeld op het bandenspanningslabel.Zie het desbetreffende hoofdstuk voor meer informatie over de identificatie van uw auto.
WARNI NG
Bandenspanning controlerenDe bandenspanning moet worden gecontroleerd als de banden “koud” zijn (de auto staat langer dan een uur stil of er is minder dan 10 km gereden met een lage snelheid).Onder andere omstandigheden moet de bandenspanning ten opzichte van de op het label vermelde spanning met 0,3 bar worden verhoogd.
NOTIC E
SneeuwkettingenHet systeem hoeft na het aanbrengen of verwijderen van sneeuwkettingen niet opnieuw te worden geïnitialiseerd.
NOTIC E
ReservewielHet stalen reservewiel heeft geen bandenspanningswaarschuwingssensor.
Waarschuwing te lage
bandenspanning
Deze waarschuwing bestaat uit het permanent branden van dit waarschuwingslampje, in combinatie met een geluidssignaal en, afhankelijk van de uitrusting, de weergave van een melding.► Verminder onmiddellijk uw snelheid en vermijd plotselinge stuurbewegingen en krachtig remmen.► Stop zo snel mogelijk op een veilige plaats.
WARNI NG
Een te lage bandenspanning is niet altijd aan de band te zien.Een visuele controle is dus niet voldoende.
► Controleer met een compressor, bijvoorbeeld die van de bandenreparatieset, de spanning van de vier banden als deze zijn afgekoeld.► Rijd voorzichtig en met lage snelheid verder als het niet mogelijk is om deze controle onmiddellijk uit te voeren.

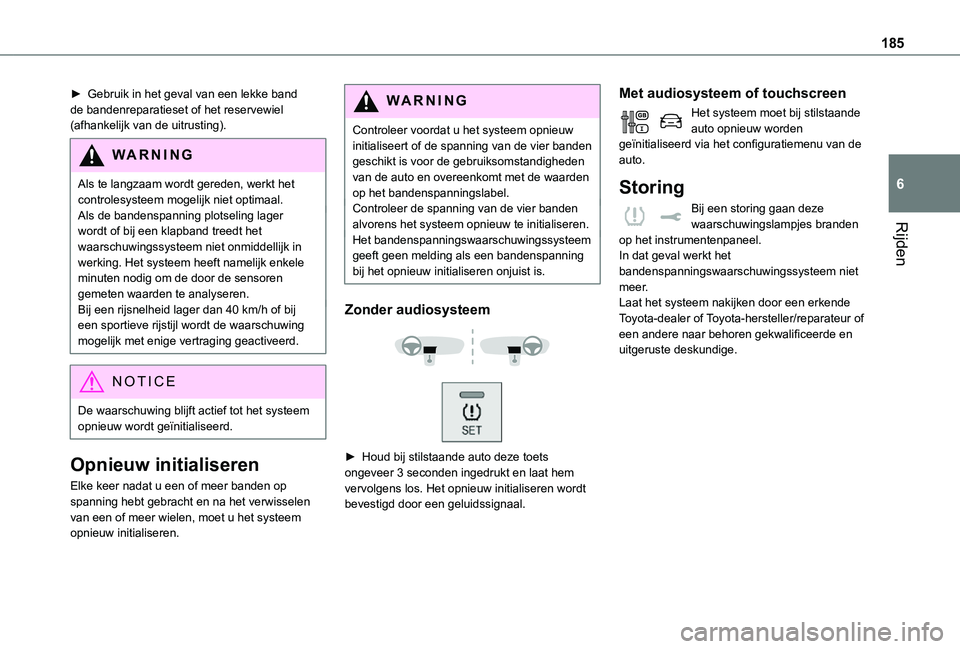

185
Rijden
6
► Gebruik in het geval van een lekke band de bandenreparatieset of het reservewiel (afhankelijk van de uitrusting).
WARNI NG
Als te langzaam wordt gereden, werkt het controlesysteem mogelijk niet optimaal.Als de bandenspanning plotseling lager wordt of bij een klapband treedt het
waarschuwingssysteem niet onmiddellijk in werking. Het systeem heeft namelijk enkele minuten nodig om de door de sensoren gemeten waarden te analyseren.Bij een rijsnelheid lager dan 40 km/h of bij een sportieve rijstijl wordt de waarschuwing mogelijk met enige vertraging geactiveerd.
NOTIC E
De waarschuwing blijft actief tot het systeem opnieuw wordt geïnitialiseerd.
Opnieuw initialiseren
Elke keer nadat u een of meer banden op spanning hebt gebracht en na het verwisselen van een of meer wielen, moet u het systeem opnieuw initialiseren.
WARNI NG
Controleer voordat u het systeem opnieuw initialiseert of de spanning van de vier banden geschikt is voor de gebruiksomstandigheden van de auto en overeenkomt met de waarden op het bandenspanningslabel.Controleer de spanning van de vier banden alvorens het systeem opnieuw te initialiseren.Het bandenspanningswaarschuwingssysteem geeft geen melding als een bandenspanning bij het opnieuw initialiseren onjuist is.
Zonder audiosysteem


► Houd bij stilstaande auto deze toets ongeveer 3 seconden ingedrukt en laat hem vervolgens los. Het opnieuw initialiseren wordt bevestigd door een geluidssignaal.
Met audiosysteem of touchscreen
Het systeem moet bij stilstaande auto opnieuw worden geïnitialiseerd via het configuratiemenu van de auto.
Storing
Bij een storing gaan deze waarschuwingslampjes branden op het instrumentenpaneel.In dat geval werkt het bandenspanningswaarschuwingssysteem niet meer.Laat het systeem nakijken door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

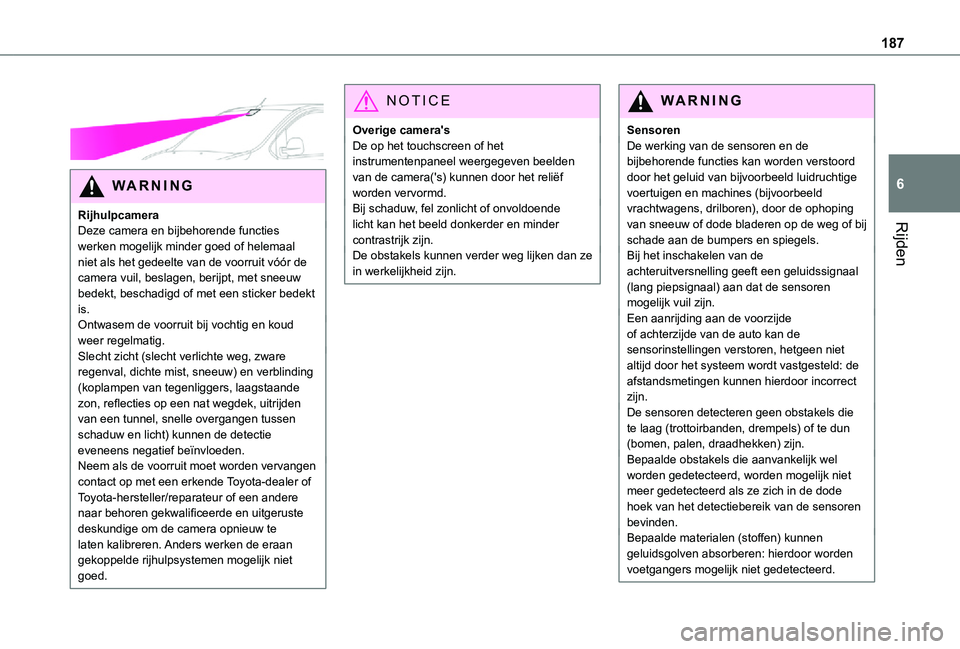

187
Rijden
6


WARNI NG
RijhulpcameraDeze camera en bijbehorende functies werken mogelijk minder goed of helemaal niet als het gedeelte van de voorruit vóór de camera vuil, beslagen, berijpt, met sneeuw bedekt, beschadigd of met een sticker bedekt is.Ontwasem de voorruit bij vochtig en koud weer regelmatig.Slecht zicht (slecht verlichte weg, zware regenval, dichte mist, sneeuw) en verblinding (koplampen van tegenliggers, laagstaande zon, reflecties op een nat wegdek, uitrijden van een tunnel, snelle overgangen tussen schaduw en licht) kunnen de detectie
eveneens negatief beïnvloeden.Neem als de voorruit moet worden vervangen contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om de camera opnieuw te laten kalibreren. Anders werken de eraan gekoppelde rijhulpsystemen mogelijk niet goed.
NOTIC E
Overige camera'sDe op het touchscreen of het instrumentenpaneel weergegeven beelden van de camera('s) kunnen door het reliëf worden vervormd.Bij schaduw, fel zonlicht of onvoldoende licht kan het beeld donkerder en minder contrastrijk zijn.De obstakels kunnen verder weg lijken dan ze in werkelijkheid zijn.
WARNI NG
SensorenDe werking van de sensoren en de bijbehorende functies kan worden verstoord door het geluid van bijvoorbeeld luidruchtige voertuigen en machines (bijvoorbeeld vrachtwagens, drilboren), door de ophoping van sneeuw of dode bladeren op de weg of bij schade aan de bumpers en spiegels.Bij het inschakelen van de achteruitversnelling geeft een geluidssignaal (lang piepsignaal) aan dat de sensoren mogelijk vuil zijn.Een aanrijding aan de voorzijde of achterzijde van de auto kan de sensorinstellingen verstoren, hetgeen niet altijd door het systeem wordt vastgesteld: de afstandsmetingen kunnen hierdoor incorrect zijn.De sensoren detecteren geen obstakels die te laag (trottoirbanden, drempels) of te dun (bomen, palen, draadhekken) zijn.
Bepaalde obstakels die aanvankelijk wel worden gedetecteerd, worden mogelijk niet meer gedetecteerd als ze zich in de dode hoek van het detectiebereik van de sensoren bevinden.Bepaalde materialen (stoffen) kunnen geluidsgolven absorberen: hierdoor worden voetgangers mogelijk niet gedetecteerd.

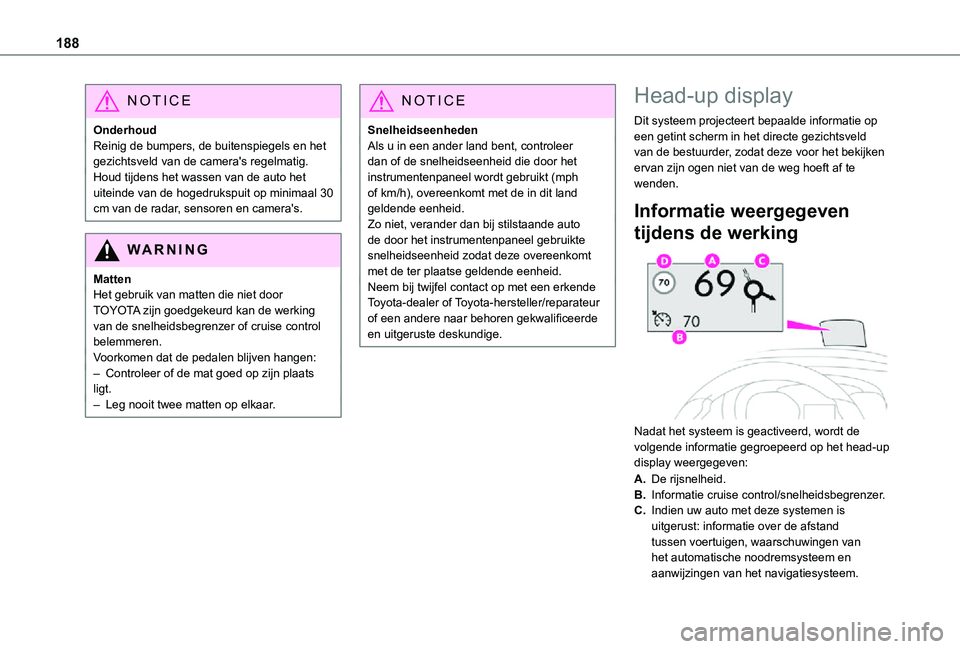

188
NOTIC E
OnderhoudReinig de bumpers, de buitenspiegels en het gezichtsveld van de camera's regelmatig.Houd tijdens het wassen van de auto het uiteinde van de hogedrukspuit op minimaal 30 cm van de radar, sensoren en camera's.
WARNI NG
MattenHet gebruik van matten die niet door TOYOTA zijn goedgekeurd kan de werking van de snelheidsbegrenzer of cruise control belemmeren.Voorkomen dat de pedalen blijven hangen:– Controleer of de mat goed op zijn plaats ligt.– Leg nooit twee matten op elkaar.
NOTIC E
SnelheidseenhedenAls u in een ander land bent, controleer dan of de snelheidseenheid die door het instrumentenpaneel wordt gebruikt (mph of km/h), overeenkomt met de in dit land geldende eenheid.Zo niet, verander dan bij stilstaande auto de door het instrumentenpaneel gebruikte snelheidseenheid zodat deze overeenkomt met de ter plaatse geldende eenheid.Neem bij twijfel contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Head-up display
Dit systeem projecteert bepaalde informatie op een getint scherm in het directe gezichtsveld van de bestuurder, zodat deze voor het bekijken ervan zijn ogen niet van de weg hoeft af te wenden.
Informatie weergegeven
tijdens de werking

Nadat het systeem is geactiveerd, wordt de
volgende informatie gegroepeerd op het head-up display weergegeven:
A.De rijsnelheid.
B.Informatie cruise control/snelheidsbegrenzer.
C.Indien uw auto met deze systemen is uitgerust: informatie over de afstand tussen voertuigen, waarschuwingen van het automatische noodremsysteem en aanwijzingen van het navigatiesysteem.

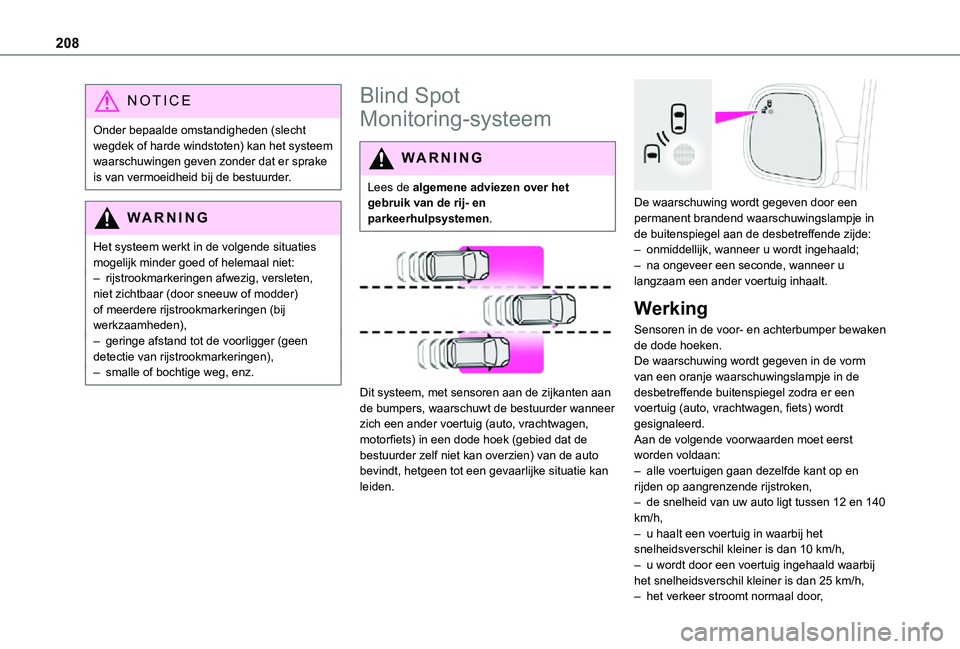

208
NOTIC E
Onder bepaalde omstandigheden (slecht wegdek of harde windstoten) kan het systeem waarschuwingen geven zonder dat er sprake is van vermoeidheid bij de bestuurder.
WARNI NG
Het systeem werkt in de volgende situaties mogelijk minder goed of helemaal niet:– rijstrookmarkeringen afwezig, versleten, niet zichtbaar (door sneeuw of modder) of meerdere rijstrookmarkeringen (bij werkzaamheden),– geringe afstand tot de voorligger (geen detectie van rijstrookmarkeringen),– smalle of bochtige weg, enz.
Blind Spot
Monitoring-systeem
WARNI NG
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.


Dit systeem, met sensoren aan de zijkanten aan de bumpers, waarschuwt de bestuurder wanneer zich een ander voertuig (auto, vrachtwagen, motorfiets) in een dode hoek (gebied dat de
bestuurder zelf niet kan overzien) van de auto bevindt, hetgeen tot een gevaarlijke situatie kan leiden.

De waarschuwing wordt gegeven door een permanent brandend waarschuwingslampje in de buitenspiegel aan de desbetreffende zijde:– onmiddellijk, wanneer u wordt ingehaald;– na ongeveer een seconde, wanneer u langzaam een ander voertuig inhaalt.
Werking
Sensoren in de voor- en achterbumper bewaken de dode hoeken.De waarschuwing wordt gegeven in de vorm van een oranje waarschuwingslampje in de desbetreffende buitenspiegel zodra er een voertuig (auto, vrachtwagen, fiets) wordt gesignaleerd.Aan de volgende voorwaarden moet eerst worden voldaan:– alle voertuigen gaan dezelfde kant op en rijden op aangrenzende rijstroken,– de snelheid van uw auto ligt tussen 12 en 140 km/h,– u haalt een voertuig in waarbij het snelheidsverschil kleiner is dan 10 km/h,– u wordt door een voertuig ingehaald waarbij het snelheidsverschil kleiner is dan 25 km/h,– het verkeer stroomt normaal door,

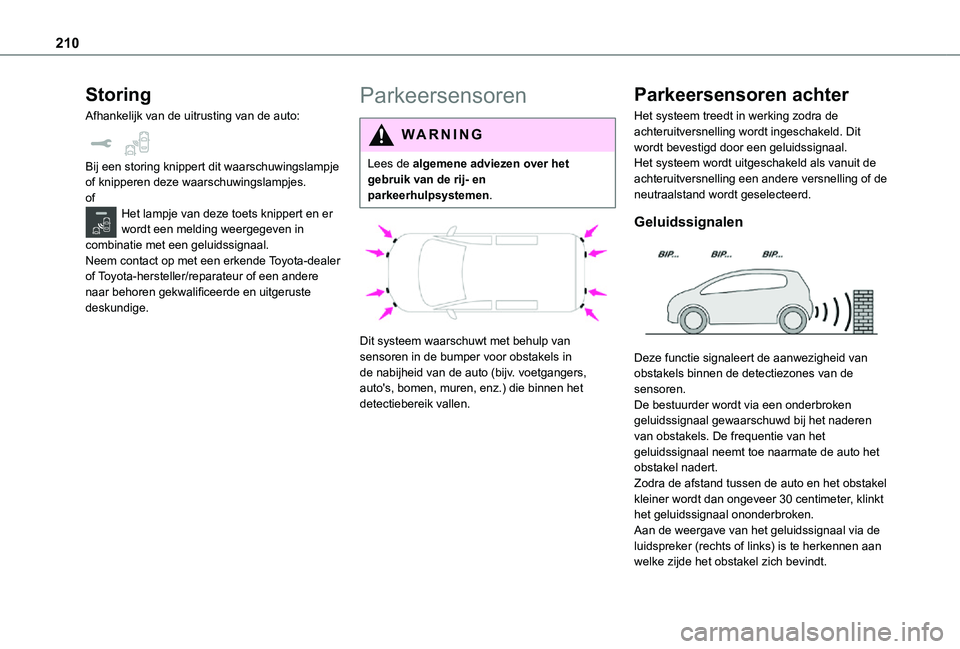

210
Storing
Afhankelijk van de uitrusting van de auto:
Bij een storing knippert dit waarschuwingslampje of knipperen deze waarschuwingslampjes.ofHet lampje van deze toets knippert en er wordt een melding weergegeven in combinatie met een geluidssignaal.Neem contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Parkeersensoren
WARNI NG
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.


Dit systeem waarschuwt met behulp van sensoren in de bumper voor obstakels in de nabijheid van de auto (bijv. voetgangers, auto's, bomen, muren, enz.) die binnen het detectiebereik vallen.
Parkeersensoren achter
Het systeem treedt in werking zodra de achteruitversnelling wordt ingeschakeld. Dit wordt bevestigd door een geluidssignaal.Het systeem wordt uitgeschakeld als vanuit de achteruitversnelling een andere versnelling of de neutraalstand wordt geselecteerd.
Geluidssignalen

Deze functie signaleert de aanwezigheid van obstakels binnen de detectiezones van de sensoren.De bestuurder wordt via een onderbroken geluidssignaal gewaarschuwd bij het naderen van obstakels. De frequentie van het geluidssignaal neemt toe naarmate de auto het obstakel nadert.Zodra de afstand tussen de auto en het obstakel kleiner wordt dan ongeveer 30 centimeter, klinkt het geluidssignaal ononderbroken.Aan de weergave van het geluidssignaal via de
luidspreker (rechts of links) is te herkennen aan welke zijde het obstakel zich bevindt.

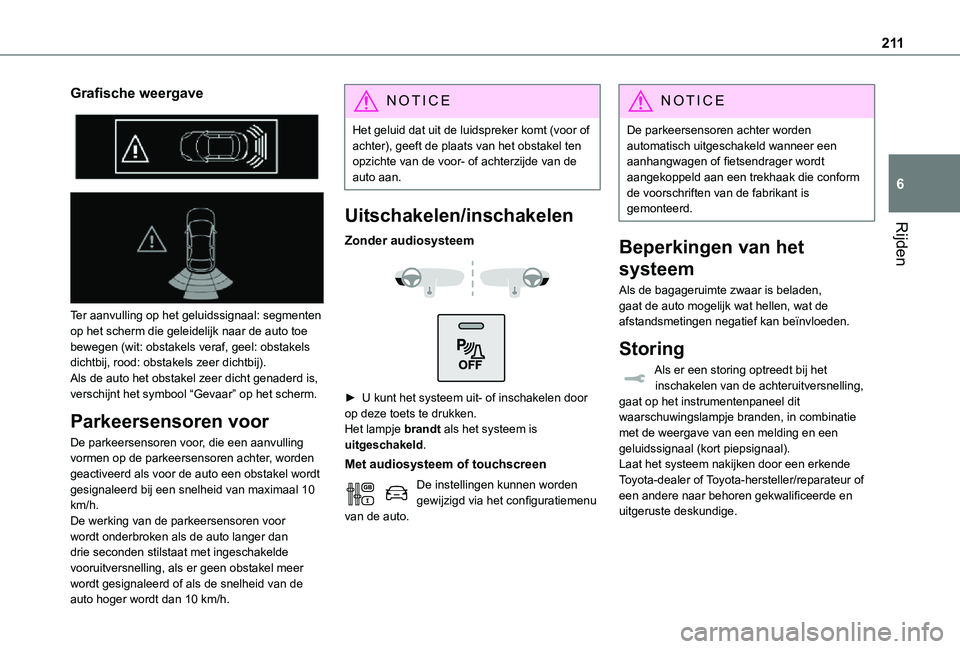

2 11
Rijden
6
Grafische weergave


Ter aanvulling op het geluidssignaal: segmenten op het scherm die geleidelijk naar de auto toe bewegen (wit: obstakels veraf, geel: obstakels dichtbij, rood: obstakels zeer dichtbij).Als de auto het obstakel zeer dicht genaderd is, verschijnt het symbool “Gevaar” op het scherm.
Parkeersensoren voor
De parkeersensoren voor, die een aanvulling
vormen op de parkeersensoren achter, worden geactiveerd als voor de auto een obstakel wordt gesignaleerd bij een snelheid van maximaal 10 km/h.De werking van de parkeersensoren voor wordt onderbroken als de auto langer dan drie seconden stilstaat met ingeschakelde vooruitversnelling, als er geen obstakel meer wordt gesignaleerd of als de snelheid van de auto hoger wordt dan 10 km/h.
NOTIC E
Het geluid dat uit de luidspreker komt (voor of achter), geeft de plaats van het obstakel ten opzichte van de voor- of achterzijde van de auto aan.
Uitschakelen/inschakelen
Zonder audiosysteem


► U kunt het systeem uit- of inschakelen door op deze toets te drukken.Het lampje brandt als het systeem is uitgeschakeld.
Met audiosysteem of touchscreen
De instellingen kunnen worden gewijzigd via het configuratiemenu van de auto.
NOTIC E
De parkeersensoren achter worden automatisch uitgeschakeld wanneer een aanhangwagen of fietsendrager wordt aangekoppeld aan een trekhaak die conform de voorschriften van de fabrikant is gemonteerd.
Beperkingen van het
systeem
Als de bagageruimte zwaar is beladen, gaat de auto mogelijk wat hellen, wat de afstandsmetingen negatief kan beïnvloeden.
Storing
Als er een storing optreedt bij het inschakelen van de achteruitversnelling, gaat op het instrumentenpaneel dit waarschuwingslampje branden, in combinatie met de weergave van een melding en een
geluidssignaal (kort piepsignaal).Laat het systeem nakijken door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

212

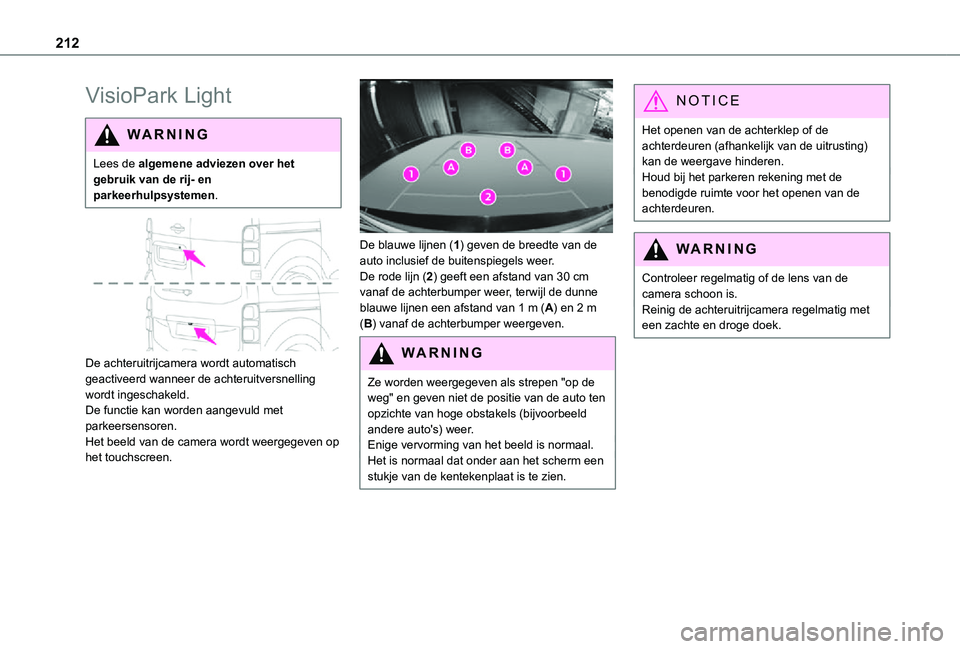

VisioPark Light
WARNI NG
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.


De achteruitrijcamera wordt automatisch geactiveerd wanneer de achteruitversnelling wordt ingeschakeld.De functie kan worden aangevuld met parkeersensoren.Het beeld van de camera wordt weergegeven op het touchscreen.

De blauwe lijnen (1) geven de breedte van de auto inclusief de buitenspiegels weer.De rode lijn (2) geeft een afstand van 30 cm vanaf de achterbumper weer, terwijl de dunne blauwe lijnen een afstand van 1 m (A) en 2 m (B) vanaf de achterbumper weergeven.
WARNI NG
Ze worden weergegeven als strepen "op de weg" en geven niet de positie van de auto ten opzichte van hoge obstakels (bijvoorbeeld andere auto's) weer.
Enige vervorming van het beeld is normaal.Het is normaal dat onder aan het scherm een stukje van de kentekenplaat is te zien.
NOTIC E
Het openen van de achterklep of de achterdeuren (afhankelijk van de uitrusting) kan de weergave hinderen.Houd bij het parkeren rekening met de benodigde ruimte voor het openen van de achterdeuren.
WARNI NG
Controleer regelmatig of de lens van de camera schoon is.Reinig de achteruitrijcamera regelmatig met een zachte en droge doek.

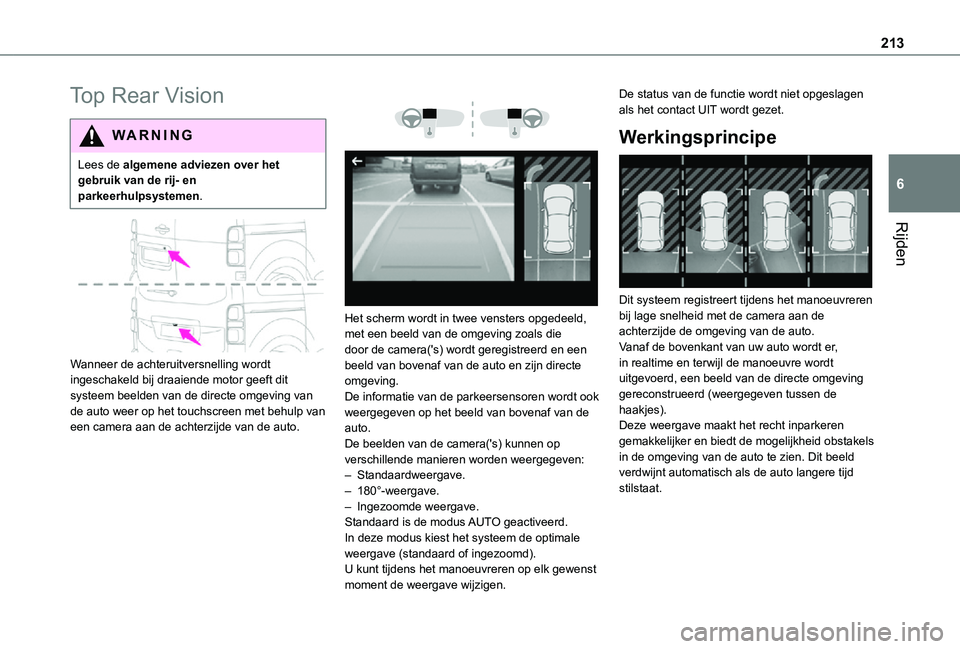

213
Rijden
6
Top Rear Vision
WARNI NG
Lees de algemene adviezen over het gebruik van de rij- en parkeerhulpsystemen.


Wanneer de achteruitversnelling wordt ingeschakeld bij draaiende motor geeft dit systeem beelden van de directe omgeving van de auto weer op het touchscreen met behulp van een camera aan de achterzijde van de auto.



Het scherm wordt in twee vensters opgedeeld, met een beeld van de omgeving zoals die door de camera('s) wordt geregistreerd en een beeld van bovenaf van de auto en zijn directe omgeving.De informatie van de parkeersensoren wordt ook weergegeven op het beeld van bovenaf van de auto.De beelden van de camera('s) kunnen op verschillende manieren worden weergegeven:– Standaardweergave.– 180°-weergave.– Ingezoomde weergave.Standaard is de modus AUTO geactiveerd.In deze modus kiest het systeem de optimale
weergave (standaard of ingezoomd).U kunt tijdens het manoeuvreren op elk gewenst moment de weergave wijzigen.
De status van de functie wordt niet opgeslagen als het contact UIT wordt gezet.
Werkingsprincipe

Dit systeem registreert tijdens het manoeuvreren bij lage snelheid met de camera aan de achterzijde de omgeving van de auto.Vanaf de bovenkant van uw auto wordt er, in realtime en terwijl de manoeuvre wordt uitgevoerd, een beeld van de directe omgeving gereconstrueerd (weergegeven tussen de haakjes).Deze weergave maakt het recht inparkeren gemakkelijker en biedt de mogelijkheid obstakels in de omgeving van de auto te zien. Dit beeld verdwijnt automatisch als de auto langere tijd stilstaat.

214

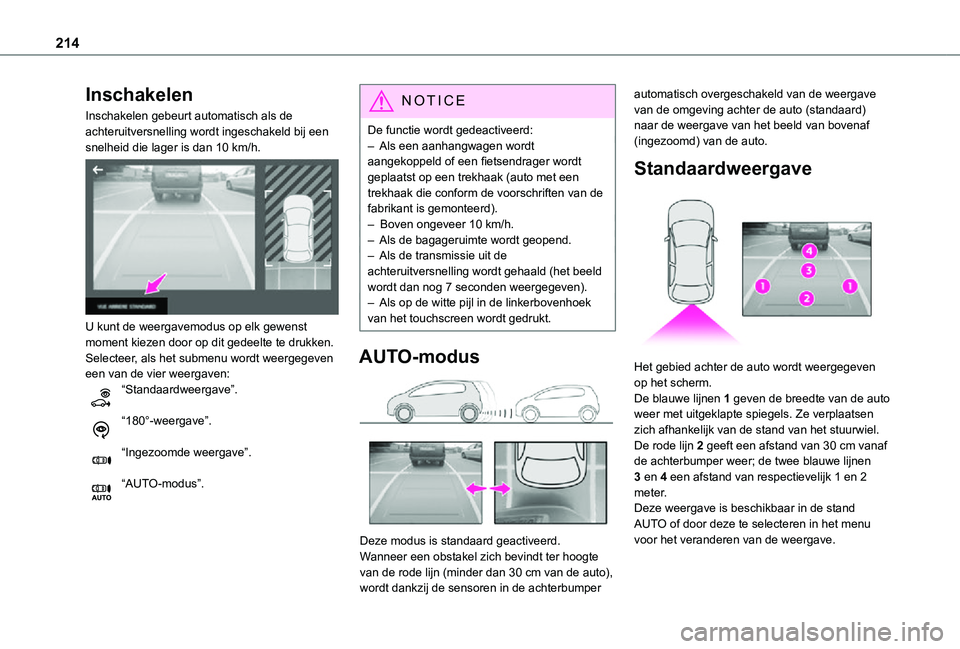

Inschakelen
Inschakelen gebeurt automatisch als de achteruitversnelling wordt ingeschakeld bij een snelheid die lager is dan 10 km/h.

U kunt de weergavemodus op elk gewenst moment kiezen door op dit gedeelte te drukken.Selecteer, als het submenu wordt weergegeven een van de vier weergaven:“Standaardweergave”.
“180°-weergave”.
“Ingezoomde weergave”.
“AUTO-modus”.
NOTIC E
De functie wordt gedeactiveerd:– Als een aanhangwagen wordt aangekoppeld of een fietsendrager wordt geplaatst op een trekhaak (auto met een trekhaak die conform de voorschriften van de fabrikant is gemonteerd).– Boven ongeveer 10 km/h.– Als de bagageruimte wordt geopend.– Als de transmissie uit de achteruitversnelling wordt gehaald (het beeld wordt dan nog 7 seconden weergegeven).– Als op de witte pijl in de linkerbovenhoek van het touchscreen wordt gedrukt.
AUTO-modus

Deze modus is standaard geactiveerd.Wanneer een obstakel zich bevindt ter hoogte van de rode lijn (minder dan 30 cm van de auto), wordt dankzij de sensoren in de achterbumper
automatisch overgeschakeld van de weergave van de omgeving achter de auto (standaard) naar de weergave van het beeld van bovenaf (ingezoomd) van de auto.
Standaardweergave

Het gebied achter de auto wordt weergegeven op het scherm.De blauwe lijnen 1 geven de breedte van de auto weer met uitgeklapte spiegels. Ze verplaatsen zich afhankelijk van de stand van het stuurwiel.
De rode lijn 2 geeft een afstand van 30 cm vanaf de achterbumper weer; de twee blauwe lijnen 3 en 4 een afstand van respectievelijk 1 en 2 meter.Deze weergave is beschikbaar in de stand AUTO of door deze te selecteren in het menu voor het veranderen van de weergave.
