11
Strumentazione
1

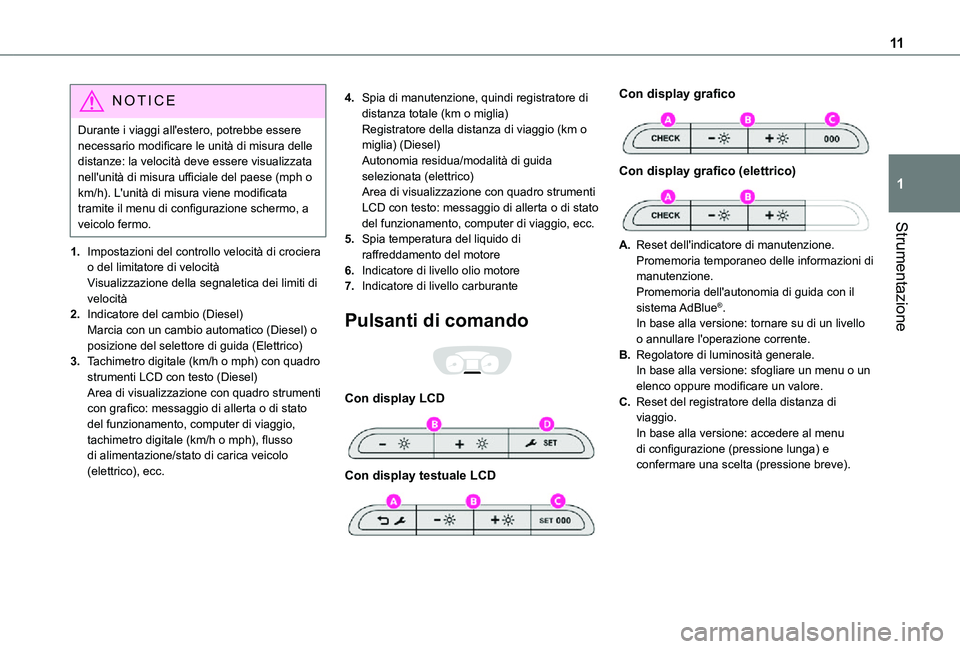

NOTIC E
Durante i viaggi all'estero, potrebbe essere necessario modificare le unità di misura delle distanze: la velocità deve essere visualizzata nell'unità di misura ufficiale del paese (mph o km/h). L'unità di misura viene modificata tramite il menu di configurazione schermo, a veicolo fermo.
1.Impostazioni del controllo velocità di crociera o del limitatore di velocitàVisualizzazione della segnaletica dei limiti di velocità
2.Indicatore del cambio (Diesel)Marcia con un cambio automatico (Diesel) o posizione del selettore di guida (Elettrico)
3.Tachimetro digitale (km/h o mph) con quadro strumenti LCD con testo (Diesel)Area di visualizzazione con quadro strumenti con grafico: messaggio di allerta o di stato del funzionamento, computer di viaggio, tachimetro digitale (km/h o mph), flusso
di alimentazione/stato di carica veicolo (elettrico), ecc.
4.Spia di manutenzione, quindi registratore di distanza totale (km o miglia)Registratore della distanza di viaggio (km o miglia) (Diesel)Autonomia residua/modalità di guida selezionata (elettrico)Area di visualizzazione con quadro strumenti LCD con testo: messaggio di allerta o di stato del funzionamento, computer di viaggio, ecc.
5.Spia temperatura del liquido di
raffreddamento del motore
6.Indicatore di livello olio motore
7.Indicatore di livello carburante
Pulsanti di comando

Con display LCD

Con display testuale LCD

Con display grafico

Con display grafico (elettrico)

A.Reset dell'indicatore di manutenzione.Promemoria temporaneo delle informazioni di manutenzione.Promemoria dell'autonomia di guida con il sistema AdBlue®.In base alla versione: tornare su di un livello o annullare l'operazione corrente.
B.Regolatore di luminosità generale.In base alla versione: sfogliare un menu o un elenco oppure modificare un valore.
C.Reset del registratore della distanza di viaggio.In base alla versione: accedere al menu di configurazione (pressione lunga) e confermare una scelta (pressione breve).

12

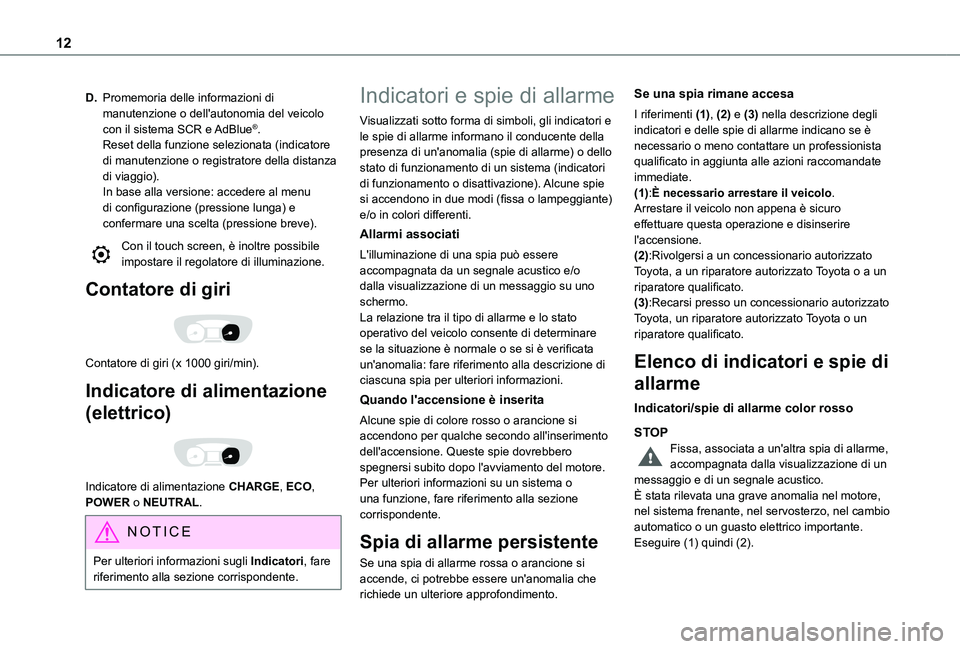

D.Promemoria delle informazioni di manutenzione o dell'autonomia del veicolo con il sistema SCR e AdBlue®.Reset della funzione selezionata (indicatore di manutenzione o registratore della distanza di viaggio).In base alla versione: accedere al menu di configurazione (pressione lunga) e confermare una scelta (pressione breve).
Con il touch screen, è inoltre possibile impostare il regolatore di illuminazione.
Contatore di giri

Contatore di giri (x 1000 giri/min).
Indicatore di alimentazione
(elettrico)

Indicatore di alimentazione CHARGE, ECO, POWER o NEUTRAL.
NOTIC E
Per ulteriori informazioni sugli Indicatori, fare riferimento alla sezione corrispondente.
Indicatori e spie di allarme
Visualizzati sotto forma di simboli, gli indicatori e le spie di allarme informano il conducente della presenza di un'anomalia (spie di allarme) o dello stato di funzionamento di un sistema (indicatori di funzionamento o disattivazione). Alcune spie si accendono in due modi (fissa o lampeggiante) e/o in colori differenti.
Allarmi associati
L'illuminazione di una spia può essere accompagnata da un segnale acustico e/o dalla visualizzazione di un messaggio su uno schermo.La relazione tra il tipo di allarme e lo stato operativo del veicolo consente di determinare se la situazione è normale o se si è verificata un'anomalia: fare riferimento alla descrizione di ciascuna spia per ulteriori informazioni.
Quando l'accensione è inserita
Alcune spie di colore rosso o arancione si accendono per qualche secondo all'inserimento
dell'accensione. Queste spie dovrebbero spegnersi subito dopo l'avviamento del motore.Per ulteriori informazioni su un sistema o una funzione, fare riferimento alla sezione corrispondente.
Spia di allarme persistente
Se una spia di allarme rossa o arancione si accende, ci potrebbe essere un'anomalia che richiede un ulteriore approfondimento.
Se una spia rimane accesa
I riferimenti (1), (2) e (3) nella descrizione degli indicatori e delle spie di allarme indicano se è necessario o meno contattare un professionista qualificato in aggiunta alle azioni raccomandate immediate.(1):È necessario arrestare il veicolo.Arrestare il veicolo non appena è sicuro effettuare questa operazione e disinserire l'accensione.(2):Rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.(3):Recarsi presso un concessionario autorizzato Toyota, un riparatore autorizzato Toyota o un riparatore qualificato.
Elenco di indicatori e spie di
allarme
Indicatori/spie di allarme color rosso
STOP
Fissa, associata a un'altra spia di allarme, accompagnata dalla visualizzazione di un messaggio e di un segnale acustico.È stata rilevata una grave anomalia nel motore, nel sistema frenante, nel servosterzo, nel cambio automatico o un guasto elettrico importante.Eseguire (1) quindi (2).

13
Strumentazione
1

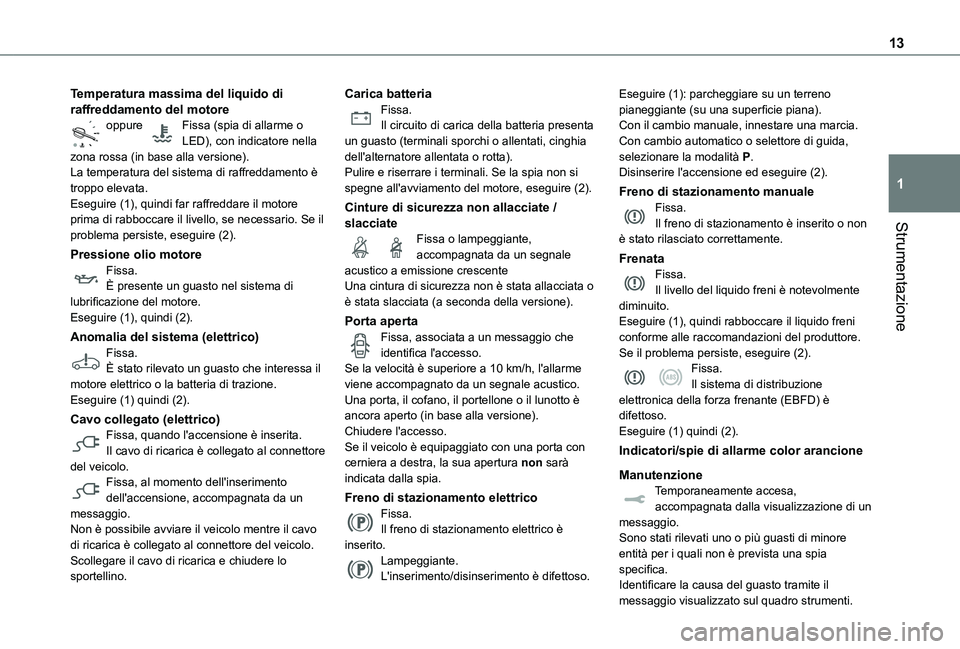

Temperatura massima del liquido di raffreddamento del motoreoppure Fissa (spia di allarme o LED), con indicatore nella zona rossa (in base alla versione).La temperatura del sistema di raffreddamento è troppo elevata.Eseguire (1), quindi far raffreddare il motore prima di rabboccare il livello, se necessario. Se il problema persiste, eseguire (2).
Pressione olio motoreFissa.È presente un guasto nel sistema di lubrificazione del motore.Eseguire (1), quindi (2).
Anomalia del sistema (elettrico)Fissa.È stato rilevato un guasto che interessa il motore elettrico o la batteria di trazione.Eseguire (1) quindi (2).
Cavo collegato (elettrico)Fissa, quando l'accensione è inserita.
Il cavo di ricarica è collegato al connettore del veicolo.Fissa, al momento dell'inserimento dell'accensione, accompagnata da un messaggio.Non è possibile avviare il veicolo mentre il cavo di ricarica è collegato al connettore del veicolo.Scollegare il cavo di ricarica e chiudere lo sportellino.
Carica batteriaFissa.Il circuito di carica della batteria presenta un guasto (terminali sporchi o allentati, cinghia dell'alternatore allentata o rotta).Pulire e riserrare i terminali. Se la spia non si spegne all'avviamento del motore, eseguire (2).
Cinture di sicurezza non allacciate / slacciateFissa o lampeggiante, accompagnata da un segnale acustico a emissione crescenteUna cintura di sicurezza non è stata allacciata o è stata slacciata (a seconda della versione).
Porta apertaFissa, associata a un messaggio che identifica l'accesso.Se la velocità è superiore a 10 km/h, l'allarme viene accompagnato da un segnale acustico.Una porta, il cofano, il portellone o il lunotto è ancora aperto (in base alla versione).Chiudere l'accesso.
Se il veicolo è equipaggiato con una porta con cerniera a destra, la sua apertura non sarà indicata dalla spia.
Freno di stazionamento elettricoFissa.Il freno di stazionamento elettrico è inserito.Lampeggiante.L'inserimento/disinserimento è difettoso.
Eseguire (1): parcheggiare su un terreno pianeggiante (su una superficie piana). Con il cambio manuale, innestare una marcia.Con cambio automatico o selettore di guida, selezionare la modalità P.Disinserire l'accensione ed eseguire (2).
Freno di stazionamento manualeFissa.Il freno di stazionamento è inserito o non è stato rilasciato correttamente.
FrenataFissa.Il livello del liquido freni è notevolmente diminuito.Eseguire (1), quindi rabboccare il liquido freni conforme alle raccomandazioni del produttore. Se il problema persiste, eseguire (2).Fissa.Il sistema di distribuzione elettronica della forza frenante (EBFD) è difettoso.Eseguire (1) quindi (2).
Indicatori/spie di allarme color arancione
ManutenzioneTemporaneamente accesa, accompagnata dalla visualizzazione di un messaggio.Sono stati rilevati uno o più guasti di minore entità per i quali non è prevista una spia specifica.Identificare la causa del guasto tramite il
messaggio visualizzato sul quadro strumenti.

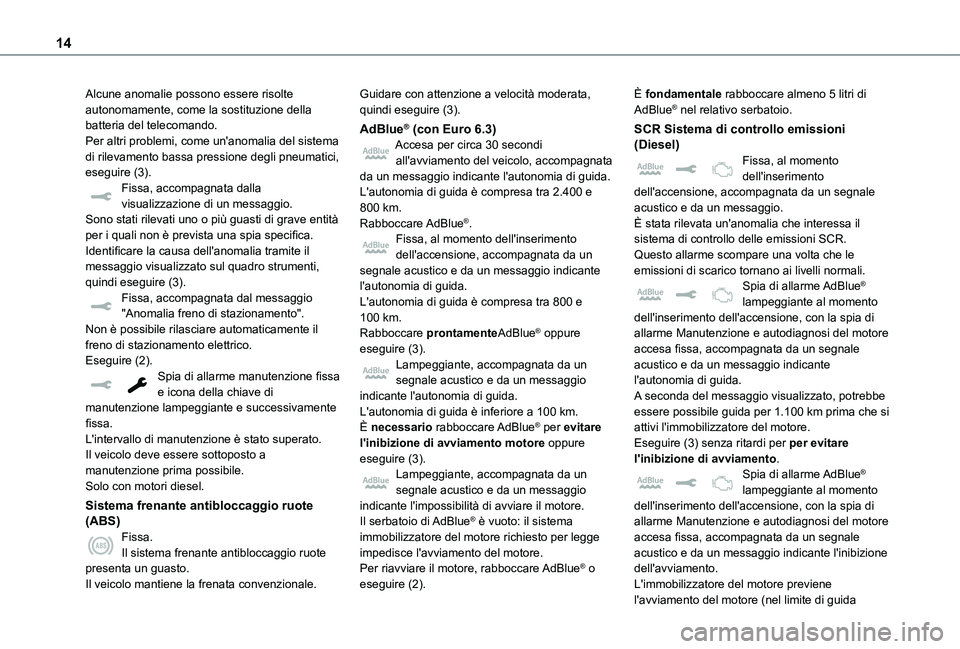

14
Alcune anomalie possono essere risolte autonomamente, come la sostituzione della batteria del telecomando.Per altri problemi, come un'anomalia del sistema di rilevamento bassa pressione degli pneumatici, eseguire (3).Fissa, accompagnata dalla visualizzazione di un messaggio.Sono stati rilevati uno o più guasti di grave entità per i quali non è prevista una spia specifica.Identificare la causa dell'anomalia tramite il messaggio visualizzato sul quadro strumenti, quindi eseguire (3).Fissa, accompagnata dal messaggio "Anomalia freno di stazionamento".Non è possibile rilasciare automaticamente il freno di stazionamento elettrico.Eseguire (2).Spia di allarme manutenzione fissa e icona della chiave di manutenzione lampeggiante e successivamente fissa.L'intervallo di manutenzione è stato superato.
Il veicolo deve essere sottoposto a manutenzione prima possibile.Solo con motori diesel.
Sistema frenante antibloccaggio ruote (ABS)Fissa.Il sistema frenante antibloccaggio ruote presenta un guasto.Il veicolo mantiene la frenata convenzionale.
Guidare con attenzione a velocità moderata, quindi eseguire (3).
AdBlue® (con Euro 6.3)Accesa per circa 30 secondi all'avviamento del veicolo, accompagnata da un messaggio indicante l'autonomia di guida.L'autonomia di guida è compresa tra 2.400 e 800 km.Rabboccare AdBlue®.Fissa, al momento dell'inserimento dell'accensione, accompagnata da un segnale acustico e da un messaggio indicante l'autonomia di guida.L'autonomia di guida è compresa tra 800 e 100 km.Rabboccare prontamenteAdBlue® oppure eseguire (3).Lampeggiante, accompagnata da un segnale acustico e da un messaggio indicante l'autonomia di guida.L'autonomia di guida è inferiore a 100 km.È necessario rabboccare AdBlue® per evitare l'inibizione di avviamento motore oppure
eseguire (3).Lampeggiante, accompagnata da un segnale acustico e da un messaggio indicante l'impossibilità di avviare il motore.Il serbatoio di AdBlue® è vuoto: il sistema immobilizzatore del motore richiesto per legge impedisce l'avviamento del motore.Per riavviare il motore, rabboccare AdBlue® o eseguire (2).
È fondamentale rabboccare almeno 5 litri di AdBlue® nel relativo serbatoio.
SCR Sistema di controllo emissioni (Diesel)Fissa, al momento dell'inserimento dell'accensione, accompagnata da un segnale acustico e da un messaggio.È stata rilevata un'anomalia che interessa il sistema di controllo delle emissioni SCR.Questo allarme scompare una volta che le emissioni di scarico tornano ai livelli normali.Spia di allarme AdBlue® lampeggiante al momento dell'inserimento dell'accensione, con la spia di allarme Manutenzione e autodiagnosi del motore accesa fissa, accompagnata da un segnale acustico e da un messaggio indicante l'autonomia di guida.A seconda del messaggio visualizzato, potrebbe essere possibile guida per 1.100 km prima che si attivi l'immobilizzatore del motore.Eseguire (3) senza ritardi per per evitare
l'inibizione di avviamento.Spia di allarme AdBlue® lampeggiante al momento dell'inserimento dell'accensione, con la spia di allarme Manutenzione e autodiagnosi del motore accesa fissa, accompagnata da un segnale acustico e da un messaggio indicante l'inibizione dell'avviamento.L'immobilizzatore del motore previene
l'avviamento del motore (nel limite di guida

15
Strumentazione
1

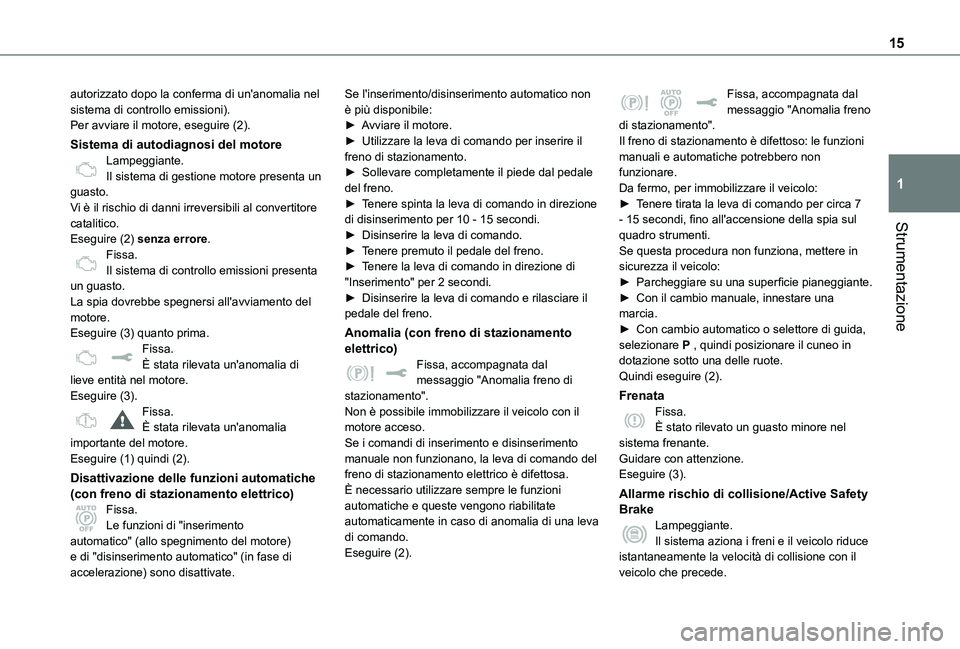

autorizzato dopo la conferma di un'anomalia nel sistema di controllo emissioni).Per avviare il motore, eseguire (2).
Sistema di autodiagnosi del motoreLampeggiante.Il sistema di gestione motore presenta un guasto.Vi è il rischio di danni irreversibili al convertitore catalitico.Eseguire (2) senza errore.Fissa.Il sistema di controllo emissioni presenta un guasto.La spia dovrebbe spegnersi all'avviamento del motore.Eseguire (3) quanto prima.Fissa.È stata rilevata un'anomalia di lieve entità nel motore.Eseguire (3).Fissa.È stata rilevata un'anomalia importante del motore.
Eseguire (1) quindi (2).
Disattivazione delle funzioni automatiche (con freno di stazionamento elettrico)Fissa.Le funzioni di "inserimento automatico" (allo spegnimento del motore) e di "disinserimento automatico" (in fase di accelerazione) sono disattivate.
Se l'inserimento/disinserimento automatico non è più disponibile:► Avviare il motore.► Utilizzare la leva di comando per inserire il freno di stazionamento.► Sollevare completamente il piede dal pedale del freno.► Tenere spinta la leva di comando in direzione di disinserimento per 10 - 15 secondi.► Disinserire la leva di comando.► Tenere premuto il pedale del freno.► Tenere la leva di comando in direzione di "Inserimento" per 2 secondi.► Disinserire la leva di comando e rilasciare il pedale del freno.
Anomalia (con freno di stazionamento elettrico)Fissa, accompagnata dal messaggio "Anomalia freno di stazionamento".Non è possibile immobilizzare il veicolo con il motore acceso.Se i comandi di inserimento e disinserimento
manuale non funzionano, la leva di comando del freno di stazionamento elettrico è difettosa.È necessario utilizzare sempre le funzioni automatiche e queste vengono riabilitate automaticamente in caso di anomalia di una leva di comando.Eseguire (2).
Fissa, accompagnata dal messaggio "Anomalia freno di stazionamento".Il freno di stazionamento è difettoso: le funzioni manuali e automatiche potrebbero non funzionare.Da fermo, per immobilizzare il veicolo:► Tenere tirata la leva di comando per circa 7 - 15 secondi, fino all'accensione della spia sul quadro strumenti.Se questa procedura non funziona, mettere in sicurezza il veicolo:► Parcheggiare su una superficie pianeggiante.► Con il cambio manuale, innestare una marcia.► Con cambio automatico o selettore di guida, selezionare P , quindi posizionare il cuneo in dotazione sotto una delle ruote.Quindi eseguire (2).
FrenataFissa.È stato rilevato un guasto minore nel sistema frenante.
Guidare con attenzione.Eseguire (3).
Allarme rischio di collisione/Active Safety BrakeLampeggiante.Il sistema aziona i freni e il veicolo riduce istantaneamente la velocità di collisione con il veicolo che precede.

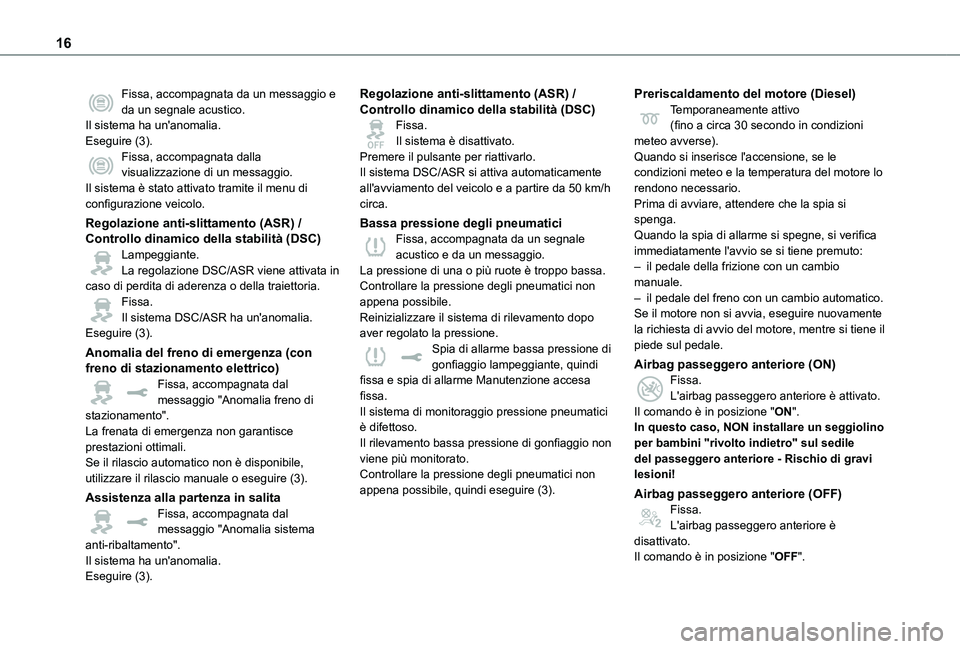

16
Fissa, accompagnata da un messaggio e da un segnale acustico.Il sistema ha un'anomalia.Eseguire (3).Fissa, accompagnata dalla visualizzazione di un messaggio.Il sistema è stato attivato tramite il menu di configurazione veicolo.
Regolazione anti-slittamento (ASR) / Controllo dinamico della stabilità (DSC)Lampeggiante.La regolazione DSC/ASR viene attivata in caso di perdita di aderenza o della traiettoria.Fissa.Il sistema DSC/ASR ha un'anomalia.Eseguire (3).
Anomalia del freno di emergenza (con freno di stazionamento elettrico)Fissa, accompagnata dal messaggio "Anomalia freno di stazionamento".La frenata di emergenza non garantisce
prestazioni ottimali.Se il rilascio automatico non è disponibile, utilizzare il rilascio manuale o eseguire (3).
Assistenza alla partenza in salitaFissa, accompagnata dal messaggio "Anomalia sistema anti-ribaltamento".Il sistema ha un'anomalia.Eseguire (3).
Regolazione anti-slittamento (ASR) / Controllo dinamico della stabilità (DSC)Fissa.Il sistema è disattivato.Premere il pulsante per riattivarlo.Il sistema DSC/ASR si attiva automaticamente all'avviamento del veicolo e a partire da 50 km/h circa.
Bassa pressione degli pneumaticiFissa, accompagnata da un segnale acustico e da un messaggio.La pressione di una o più ruote è troppo bassa.Controllare la pressione degli pneumatici non appena possibile.Reinizializzare il sistema di rilevamento dopo aver regolato la pressione.Spia di allarme bassa pressione di gonfiaggio lampeggiante, quindi fissa e spia di allarme Manutenzione accesa fissa.Il sistema di monitoraggio pressione pneumatici è difettoso.Il rilevamento bassa pressione di gonfiaggio non
viene più monitorato.Controllare la pressione degli pneumatici non appena possibile, quindi eseguire (3).
Preriscaldamento del motore (Diesel)Temporaneamente attivo(fino a circa 30 secondo in condizioni meteo avverse).Quando si inserisce l'accensione, se le condizioni meteo e la temperatura del motore lo rendono necessario.Prima di avviare, attendere che la spia si spenga.Quando la spia di allarme si spegne, si verifica immediatamente l'avvio se si tiene premuto:– il pedale della frizione con un cambio manuale.– il pedale del freno con un cambio automatico.Se il motore non si avvia, eseguire nuovamente la richiesta di avvio del motore, mentre si tiene il piede sul pedale.
Airbag passeggero anteriore (ON)Fissa.L'airbag passeggero anteriore è attivato.Il comando è in posizione "ON".In questo caso, NON installare un seggiolino per bambini "rivolto indietro" sul sedile
del passeggero anteriore - Rischio di gravi lesioni!
Airbag passeggero anteriore (OFF)Fissa.L'airbag passeggero anteriore è disattivato.Il comando è in posizione "OFF".

17
Strumentazione
1

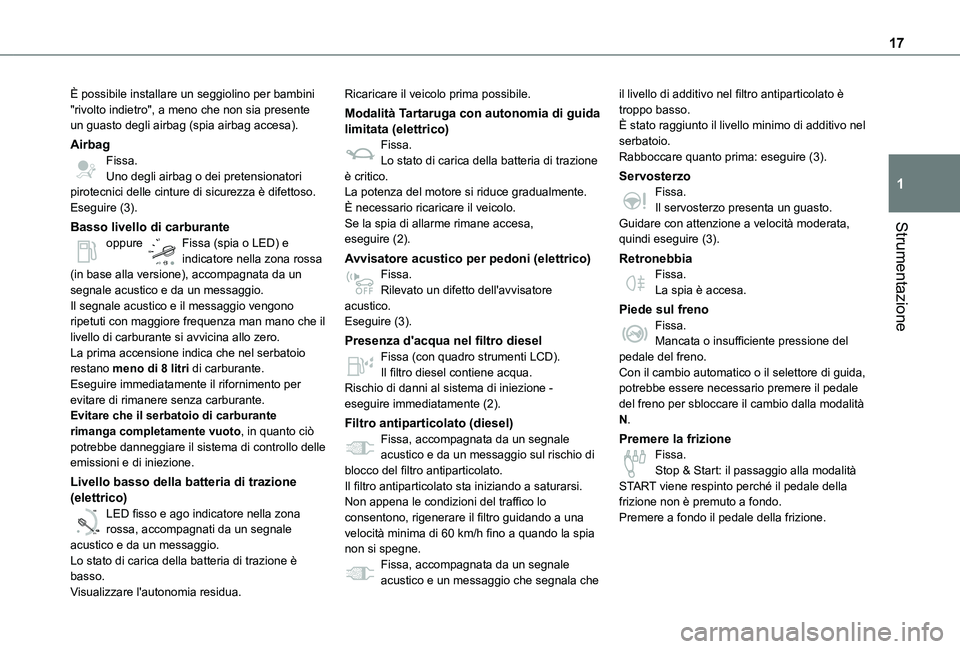

È possibile installare un seggiolino per bambini "rivolto indietro", a meno che non sia presente un guasto degli airbag (spia airbag accesa).
AirbagFissa.Uno degli airbag o dei pretensionatori pirotecnici delle cinture di sicurezza è difettoso.Eseguire (3).
Basso livello di carburanteoppure Fissa (spia o LED) e indicatore nella zona rossa (in base alla versione), accompagnata da un segnale acustico e da un messaggio.Il segnale acustico e il messaggio vengono ripetuti con maggiore frequenza man mano che il livello di carburante si avvicina allo zero.La prima accensione indica che nel serbatoio restano meno di 8 litri di carburante.Eseguire immediatamente il rifornimento per evitare di rimanere senza carburante.Evitare che il serbatoio di carburante rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare il sistema di controllo delle emissioni e di iniezione.
Livello basso della batteria di trazione (elettrico)
0 %
100
LED fisso e ago indicatore nella zona rossa, accompagnati da un segnale acustico e da un messaggio.Lo stato di carica della batteria di trazione è basso.Visualizzare l'autonomia residua.
Ricaricare il veicolo prima possibile.
Modalità Tartaruga con autonomia di guida limitata (elettrico)Fissa.Lo stato di carica della batteria di trazione è critico.La potenza del motore si riduce gradualmente.È necessario ricaricare il veicolo.Se la spia di allarme rimane accesa, eseguire (2).
Avvisatore acustico per pedoni (elettrico)Fissa.Rilevato un difetto dell'avvisatore acustico.Eseguire (3).
Presenza d'acqua nel filtro dieselFissa (con quadro strumenti LCD).Il filtro diesel contiene acqua.Rischio di danni al sistema di iniezione - eseguire immediatamente (2).
Filtro antiparticolato (diesel)Fissa, accompagnata da un segnale
acustico e da un messaggio sul rischio di blocco del filtro antiparticolato.Il filtro antiparticolato sta iniziando a saturarsi.Non appena le condizioni del traffico lo consentono, rigenerare il filtro guidando a una velocità minima di 60 km/h fino a quando la spia non si spegne.Fissa, accompagnata da un segnale acustico e un messaggio che segnala che
il livello di additivo nel filtro antiparticolato è troppo basso.È stato raggiunto il livello minimo di additivo nel serbatoio.Rabboccare quanto prima: eseguire (3).
ServosterzoFissa.Il servosterzo presenta un guasto.Guidare con attenzione a velocità moderata, quindi eseguire (3).
RetronebbiaFissa.La spia è accesa.
Piede sul frenoFissa.Mancata o insufficiente pressione del pedale del freno.Con il cambio automatico o il selettore di guida, potrebbe essere necessario premere il pedale del freno per sbloccare il cambio dalla modalità N.
Premere la frizione
Fissa.Stop & Start: il passaggio alla modalità START viene respinto perché il pedale della frizione non è premuto a fondo.Premere a fondo il pedale della frizione.

18

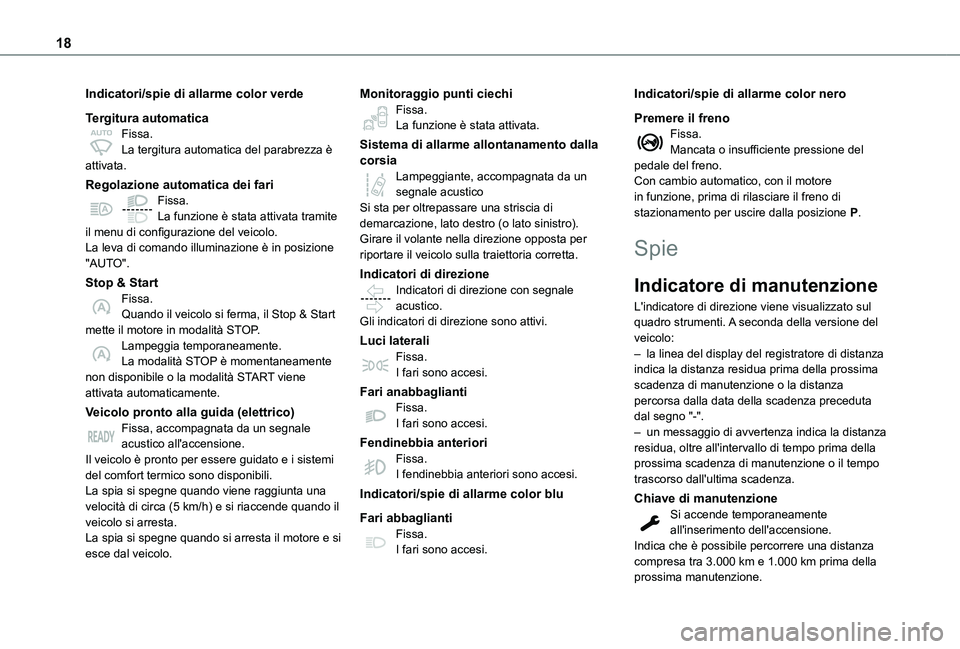

Indicatori/spie di allarme color verde
Tergitura automaticaFissa.La tergitura automatica del parabrezza è attivata.
Regolazione automatica dei fariFissa.La funzione è stata attivata tramite il menu di configurazione del veicolo.La leva di comando illuminazione è in posizione "AUTO".
Stop & StartFissa.Quando il veicolo si ferma, il Stop & Start mette il motore in modalità STOP.Lampeggia temporaneamente.La modalità STOP è momentaneamente non disponibile o la modalità START viene attivata automaticamente.
Veicolo pronto alla guida (elettrico)Fissa, accompagnata da un segnale acustico all'accensione.
Il veicolo è pronto per essere guidato e i sistemi del comfort termico sono disponibili.La spia si spegne quando viene raggiunta una velocità di circa (5 km/h) e si riaccende quando il veicolo si arresta.La spia si spegne quando si arresta il motore e si esce dal veicolo.
Monitoraggio punti ciechiFissa.La funzione è stata attivata.
Sistema di allarme allontanamento dalla corsiaLampeggiante, accompagnata da un segnale acusticoSi sta per oltrepassare una striscia di demarcazione, lato destro (o lato sinistro).Girare il volante nella direzione opposta per riportare il veicolo sulla traiettoria corretta.
Indicatori di direzioneIndicatori di direzione con segnale acustico.Gli indicatori di direzione sono attivi.
Luci lateraliFissa.I fari sono accesi.
Fari anabbagliantiFissa.I fari sono accesi.
Fendinebbia anteriori
Fissa.I fendinebbia anteriori sono accesi.
Indicatori/spie di allarme color blu
Fari abbagliantiFissa.I fari sono accesi.
Indicatori/spie di allarme color nero
Premere il frenoFissa.Mancata o insufficiente pressione del pedale del freno.Con cambio automatico, con il motore in funzione, prima di rilasciare il freno di stazionamento per uscire dalla posizione P.
Spie
Indicatore di manutenzione
L'indicatore di direzione viene visualizzato sul quadro strumenti. A seconda della versione del veicolo:– la linea del display del registratore di distanza indica la distanza residua prima della prossima scadenza di manutenzione o la distanza percorsa dalla data della scadenza preceduta dal segno "-".– un messaggio di avvertenza indica la distanza
residua, oltre all'intervallo di tempo prima della prossima scadenza di manutenzione o il tempo trascorso dall'ultima scadenza.
Chiave di manutenzioneSi accende temporaneamente all'inserimento dell'accensione.Indica che è possibile percorrere una distanza compresa tra 3.000 km e 1.000 km prima della prossima manutenzione.

19
Strumentazione
1

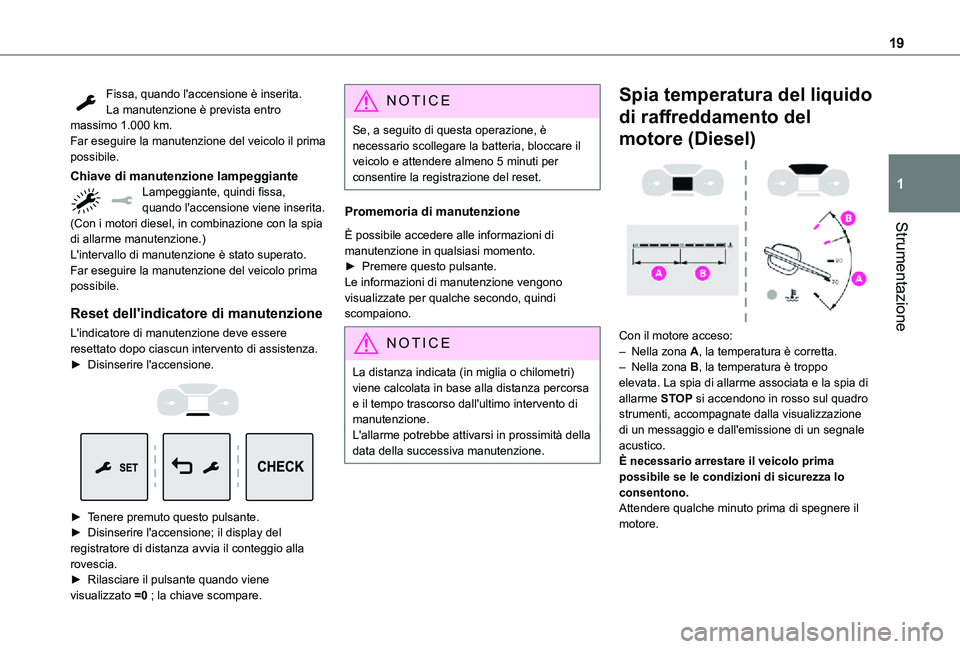

Fissa, quando l'accensione è inserita.La manutenzione è prevista entro massimo 1.000 km.Far eseguire la manutenzione del veicolo il prima possibile.
Chiave di manutenzione lampeggianteLampeggiante, quindi fissa, quando l'accensione viene inserita.(Con i motori diesel, in combinazione con la spia di allarme manutenzione.)L'intervallo di manutenzione è stato superato.Far eseguire la manutenzione del veicolo prima possibile.
Reset dell'indicatore di manutenzione
L'indicatore di manutenzione deve essere resettato dopo ciascun intervento di assistenza.► Disinserire l'accensione.


► Tenere premuto questo pulsante.► Disinserire l'accensione; il display del registratore di distanza avvia il conteggio alla rovescia.► Rilasciare il pulsante quando viene visualizzato =0 ; la chiave scompare.
NOTIC E
Se, a seguito di questa operazione, è necessario scollegare la batteria, bloccare il veicolo e attendere almeno 5 minuti per consentire la registrazione del reset.
Promemoria di manutenzione
È possibile accedere alle informazioni di manutenzione in qualsiasi momento.► Premere questo pulsante.Le informazioni di manutenzione vengono visualizzate per qualche secondo, quindi scompaiono.
NOTIC E
La distanza indicata (in miglia o chilometri) viene calcolata in base alla distanza percorsa e il tempo trascorso dall'ultimo intervento di manutenzione.L'allarme potrebbe attivarsi in prossimità della data della successiva manutenzione.
Spia temperatura del liquido
di raffreddamento del
motore (Diesel)

Con il motore acceso:– Nella zona A, la temperatura è corretta.– Nella zona B, la temperatura è troppo elevata. La spia di allarme associata e la spia di allarme STOP si accendono in rosso sul quadro strumenti, accompagnate dalla visualizzazione di un messaggio e dall'emissione di un segnale acustico.È necessario arrestare il veicolo prima possibile se le condizioni di sicurezza lo consentono.Attendere qualche minuto prima di spegnere il motore.

20

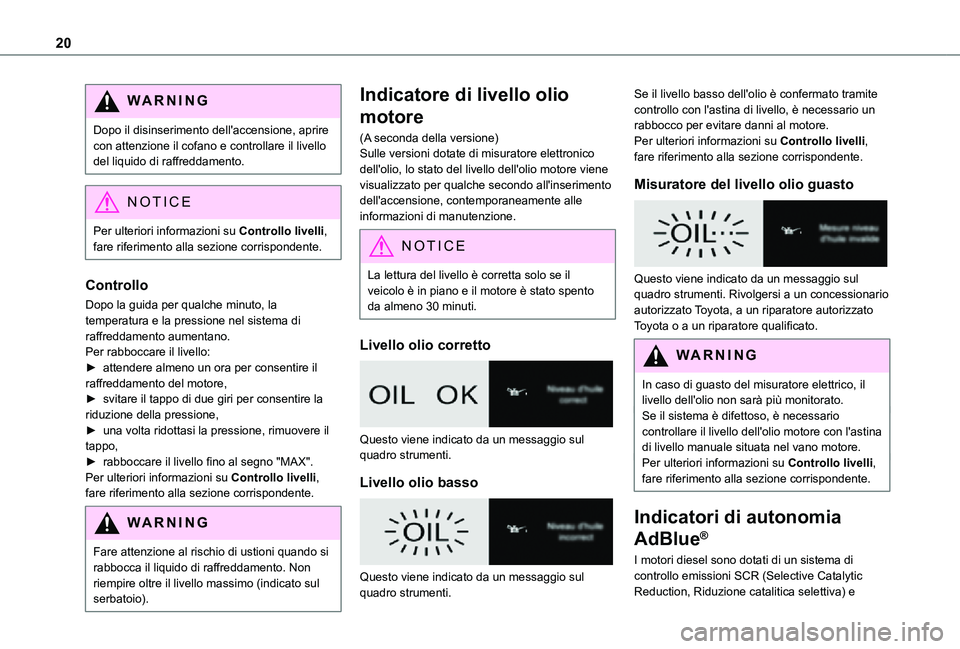

WARNI NG
Dopo il disinserimento dell'accensione, aprire con attenzione il cofano e controllare il livello del liquido di raffreddamento.
NOTIC E
Per ulteriori informazioni su Controllo livelli,
fare riferimento alla sezione corrispondente.
Controllo
Dopo la guida per qualche minuto, la temperatura e la pressione nel sistema di raffreddamento aumentano.Per rabboccare il livello:► attendere almeno un ora per consentire il raffreddamento del motore,► svitare il tappo di due giri per consentire la riduzione della pressione,► una volta ridottasi la pressione, rimuovere il tappo,► rabboccare il livello fino al segno "MAX".Per ulteriori informazioni su Controllo livelli, fare riferimento alla sezione corrispondente.
WARNI NG
Fare attenzione al rischio di ustioni quando si rabbocca il liquido di raffreddamento. Non riempire oltre il livello massimo (indicato sul serbatoio).
Indicatore di livello olio
motore
(A seconda della versione)Sulle versioni dotate di misuratore elettronico dell'olio, lo stato del livello dell'olio motore viene visualizzato per qualche secondo all'inserimento dell'accensione, contemporaneamente alle informazioni di manutenzione.
NOTIC E
La lettura del livello è corretta solo se il veicolo è in piano e il motore è stato spento da almeno 30 minuti.
Livello olio corretto

Questo viene indicato da un messaggio sul quadro strumenti.
Livello olio basso

Questo viene indicato da un messaggio sul quadro strumenti.
Se il livello basso dell'olio è confermato tramite controllo con l'astina di livello, è necessario un rabbocco per evitare danni al motore.Per ulteriori informazioni su Controllo livelli, fare riferimento alla sezione corrispondente.
Misuratore del livello olio guasto

Questo viene indicato da un messaggio sul quadro strumenti. Rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.
WARNI NG
In caso di guasto del misuratore elettrico, il livello dell'olio non sarà più monitorato.Se il sistema è difettoso, è necessario controllare il livello dell'olio motore con l'astina di livello manuale situata nel vano motore.Per ulteriori informazioni su Controllo livelli, fare riferimento alla sezione corrispondente.
Indicatori di autonomia
AdBlue®
I motori diesel sono dotati di un sistema di controllo emissioni SCR (Selective Catalytic Reduction, Riduzione catalitica selettiva) e
