TOYOTA PROACE VERSO EV 2020 Manuel du propriétaire (in French)

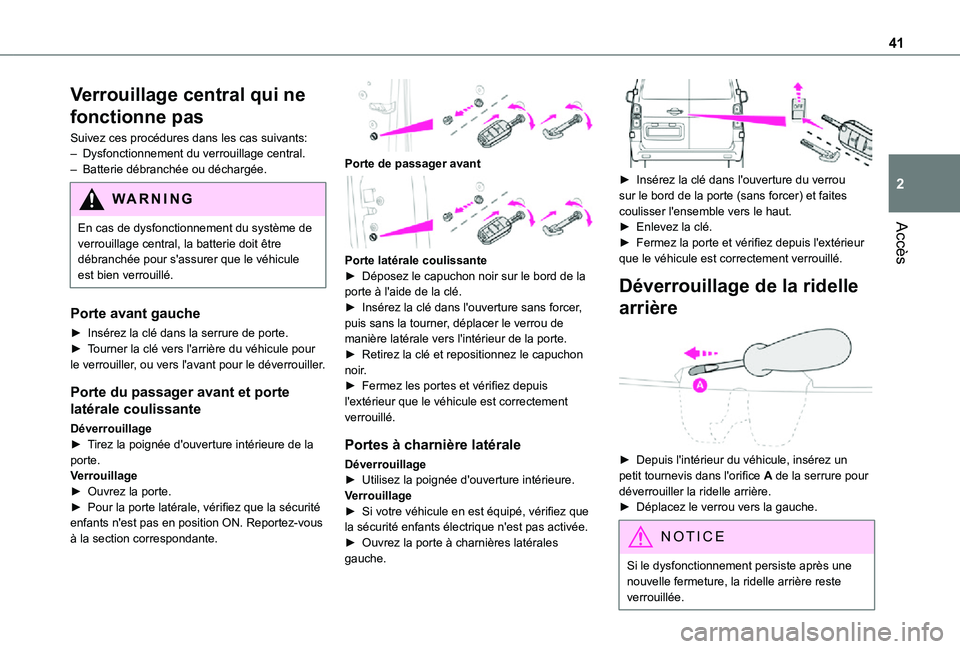

41
Accès
2
Verrouillage central qui ne
fonctionne pas
Suivez ces procédures dans les cas suivants:– Dysfonctionnement du verrouillage central.– Batterie débranchée ou déchargée.
WARNI NG
En cas de dysfonctionnement du système de
verrouillage central, la batterie doit être débranchée pour s'assurer que le véhicule est bien verrouillé.
Porte avant gauche
► Insérez la clé dans la serrure de porte.► Tourner la clé vers l'arrière du véhicule pour le verrouiller, ou vers l'avant pour le déverrouiller.
Porte du passager avant et porte
latérale coulissante
Déverrouillage► Tirez la poignée d'ouverture intérieure de la porte.Verrouillage► Ouvrez la porte.► Pour la porte latérale, vérifiez que la sécurité enfants n'est pas en position ON. Reportez-vous à la section correspondante.

Porte de passager avant

Porte latérale coulissante► Déposez le capuchon noir sur le bord de la porte à l'aide de la clé.► Insérez la clé dans l'ouverture sans forcer, puis sans la tourner, déplacer le verrou de manière latérale vers l'intérieur de la porte.► Retirez la clé et repositionnez le capuchon noir.► Fermez les portes et vérifiez depuis l'extérieur que le véhicule est correctement verrouillé.
Portes à charnière latérale
Déverrouillage► Utilisez la poignée d'ouverture intérieure.Verrouillage► Si votre véhicule en est équipé, vérifiez que la sécurité enfants électrique n'est pas activée.► Ouvrez la porte à charnières latérales gauche.

► Insérez la clé dans l'ouverture du verrou sur le bord de la porte (sans forcer) et faites coulisser l'ensemble vers le haut.► Enlevez la clé.► Fermez la porte et vérifiez depuis l'extérieur que le véhicule est correctement verrouillé.
Déverrouillage de la ridelle
arrière

► Depuis l'intérieur du véhicule, insérez un petit tournevis dans l'orifice A de la serrure pour déverrouiller la ridelle arrière.► Déplacez le verrou vers la gauche.
NOTIC E
Si le dysfonctionnement persiste après une nouvelle fermeture, la ridelle arrière reste verrouillée.

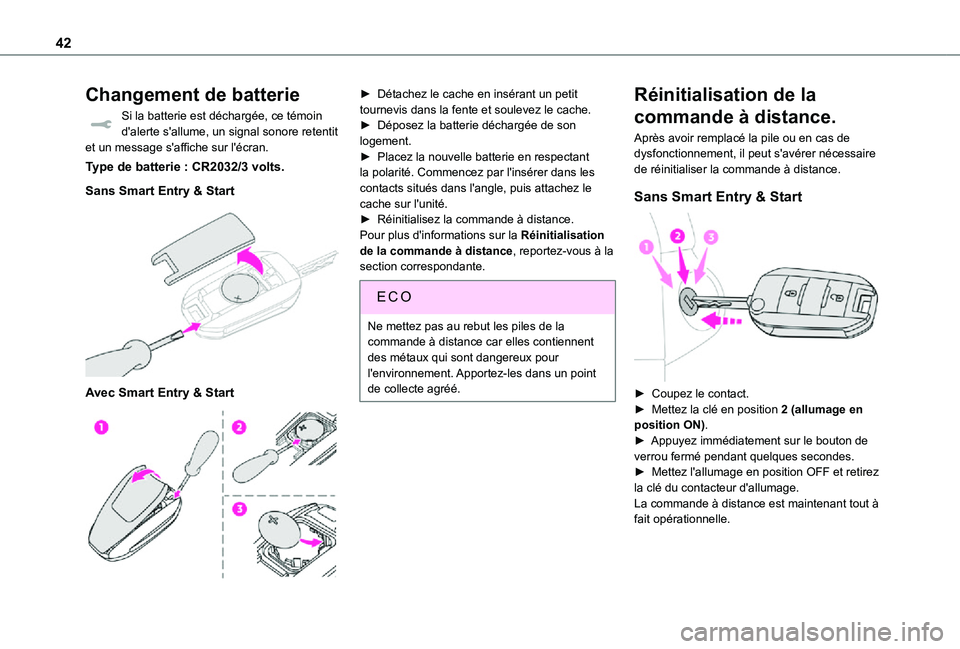

42
Changement de batterie
Si la batterie est déchargée, ce témoin d'alerte s'allume, un signal sonore retentit et un message s'affiche sur l'écran.
Type de batterie : CR2032/3 volts.
Sans Smart Entry & Start

Avec Smart Entry & Start

► Détachez le cache en insérant un petit tournevis dans la fente et soulevez le cache.► Déposez la batterie déchargée de son logement.► Placez la nouvelle batterie en respectant la polarité. Commencez par l'insérer dans les contacts situés dans l'angle, puis attachez le cache sur l'unité.► Réinitialisez la commande à distance.Pour plus d'informations sur la Réinitialisation de la commande à distance, reportez-vous à la section correspondante.
EC O
Ne mettez pas au rebut les piles de la commande à distance car elles contiennent des métaux qui sont dangereux pour l'environnement. Apportez-les dans un point de collecte agréé.
Réinitialisation de la
commande à distance.
Après avoir remplacé la pile ou en cas de dysfonctionnement, il peut s'avérer nécessaire de réinitialiser la commande à distance.
Sans Smart Entry & Start

► Coupez le contact.► Mettez la clé en position 2 (allumage en position ON).► Appuyez immédiatement sur le bouton de
verrou fermé pendant quelques secondes.► Mettez l'allumage en position OFF et retirez la clé du contacteur d'allumage.La commande à distance est maintenant tout à fait opérationnelle.

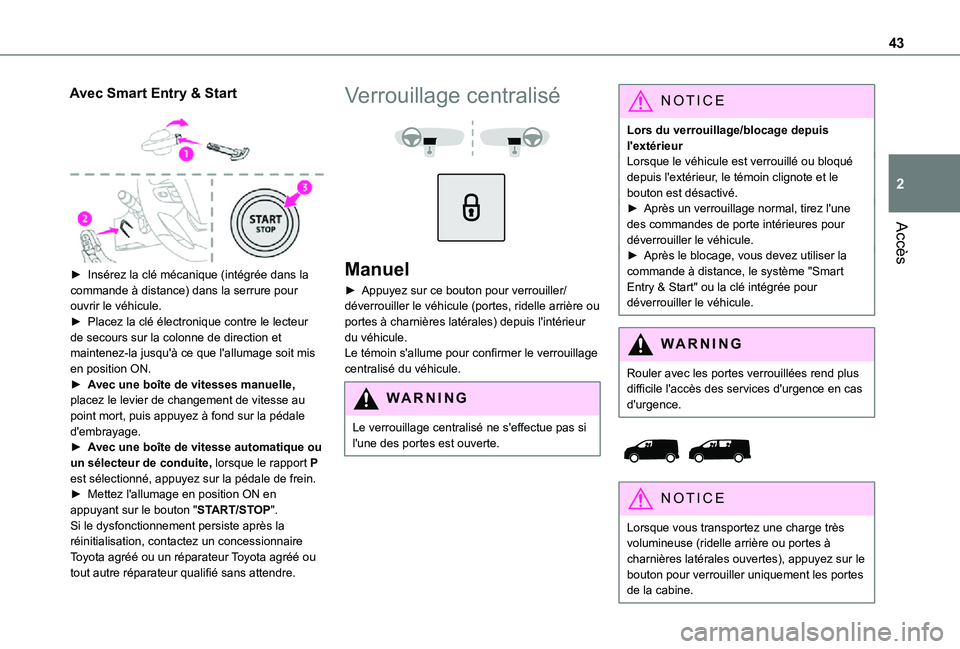

43
Accès
2
Avec Smart Entry & Start

► Insérez la clé mécanique (intégrée dans la commande à distance) dans la serrure pour ouvrir le véhicule.► Placez la clé électronique contre le lecteur de secours sur la colonne de direction et maintenez-la jusqu'à ce que l'allumage soit mis en position ON.► Avec une boîte de vitesses manuelle, placez le levier de changement de vitesse au point mort, puis appuyez à fond sur la pédale d'embrayage.
► Avec une boîte de vitesse automatique ou un sélecteur de conduite, lorsque le rapport P est sélectionné, appuyez sur la pédale de frein.► Mettez l'allumage en position ON en appuyant sur le bouton "START/STOP".Si le dysfonctionnement persiste après la réinitialisation, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié sans attendre.
Verrouillage centralisé


Manuel
► Appuyez sur ce bouton pour verrouiller/déverrouiller le véhicule (portes, ridelle arrière ou portes à charnières latérales) depuis l'intérieur du véhicule. Le témoin s'allume pour confirmer le verrouillage centralisé du véhicule.
WARNI NG
Le verrouillage centralisé ne s'effectue pas si l'une des portes est ouverte.
NOTIC E
Lors du verrouillage/blocage depuis l'extérieurLorsque le véhicule est verrouillé ou bloqué depuis l'extérieur, le témoin clignote et le bouton est désactivé.► Après un verrouillage normal, tirez l'une des commandes de porte intérieures pour déverrouiller le véhicule.► Après le blocage, vous devez utiliser la commande à distance, le système "Smart Entry & Start" ou la clé intégrée pour déverrouiller le véhicule.
WARNI NG
Rouler avec les portes verrouillées rend plus difficile l'accès des services d'urgence en cas d'urgence.


NOTIC E
Lorsque vous transportez une charge très volumineuse (ridelle arrière ou portes à
charnières latérales ouvertes), appuyez sur le bouton pour verrouiller uniquement les portes de la cabine.

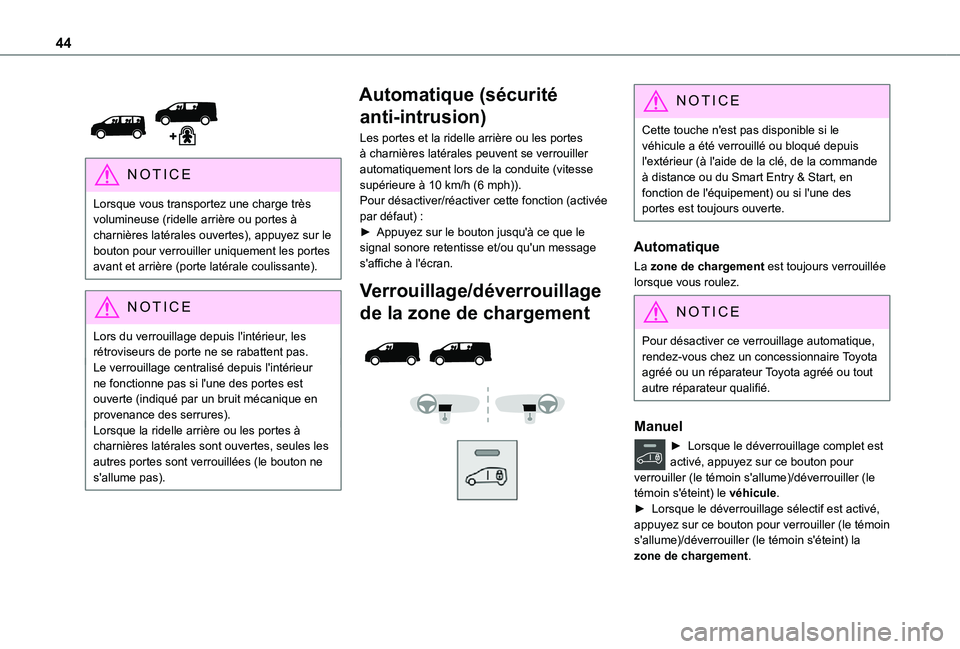

44


NOTIC E
Lorsque vous transportez une charge très volumineuse (ridelle arrière ou portes à charnières latérales ouvertes), appuyez sur le bouton pour verrouiller uniquement les portes avant et arrière (porte latérale coulissante).
NOTIC E
Lors du verrouillage depuis l'intérieur, les rétroviseurs de porte ne se rabattent pas.Le verrouillage centralisé depuis l'intérieur ne fonctionne pas si l'une des portes est ouverte (indiqué par un bruit mécanique en provenance des serrures).Lorsque la ridelle arrière ou les portes à charnières latérales sont ouvertes, seules les autres portes sont verrouillées (le bouton ne s'allume pas).
Automatique (sécurité
anti-intrusion)
Les portes et la ridelle arrière ou les portes à charnières latérales peuvent se verrouiller automatiquement lors de la conduite (vitesse supérieure à 10 km/h (6 mph)).Pour désactiver/réactiver cette fonction (activée par défaut) :► Appuyez sur le bouton jusqu'à ce que le signal sonore retentisse et/ou qu'un message s'affiche à l'écran.
Verrouillage/déverrouillage
de la zone de chargement



NOTIC E
Cette touche n'est pas disponible si le véhicule a été verrouillé ou bloqué depuis l'extérieur (à l'aide de la clé, de la commande à distance ou du Smart Entry & Start, en fonction de l'équipement) ou si l'une des portes est toujours ouverte.
Automatique
La zone de chargement est toujours verrouillée lorsque vous roulez.
NOTIC E
Pour désactiver ce verrouillage automatique, rendez-vous chez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Manuel
► Lorsque le déverrouillage complet est activé, appuyez sur ce bouton pour verrouiller (le témoin s'allume)/déverrouiller (le témoin s'éteint) le véhicule.► Lorsque le déverrouillage sélectif est activé, appuyez sur ce bouton pour verrouiller (le témoin s'allume)/déverrouiller (le témoin s'éteint) la zone de chargement.

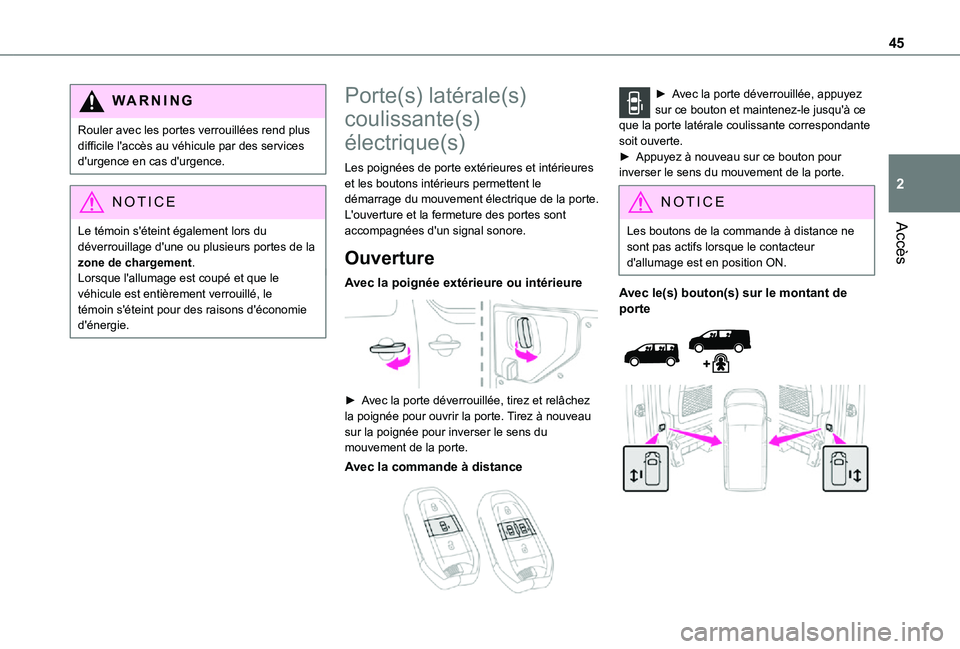

45
Accès
2
WARNI NG
Rouler avec les portes verrouillées rend plus difficile l'accès au véhicule par des services d'urgence en cas d'urgence.
NOTIC E
Le témoin s'éteint également lors du
déverrouillage d'une ou plusieurs portes de la zone de chargement.Lorsque l'allumage est coupé et que le véhicule est entièrement verrouillé, le témoin s'éteint pour des raisons d'économie d'énergie.
Porte(s) latérale(s)
coulissante(s)
électrique(s)
Les poignées de porte extérieures et intérieures et les boutons intérieurs permettent le démarrage du mouvement électrique de la porte.L'ouverture et la fermeture des portes sont accompagnées d'un signal sonore.
Ouverture
Avec la poignée extérieure ou intérieure

► Avec la porte déverrouillée, tirez et relâchez la poignée pour ouvrir la porte. Tirez à nouveau sur la poignée pour inverser le sens du
mouvement de la porte.
Avec la commande à distance

► Avec la porte déverrouillée, appuyez sur ce bouton et maintenez-le jusqu'à ce que la porte latérale coulissante correspondante soit ouverte. ► Appuyez à nouveau sur ce bouton pour inverser le sens du mouvement de la porte.
NOTIC E
Les boutons de la commande à distance ne
sont pas actifs lorsque le contacteur d'allumage est en position ON.
Avec le(s) bouton(s) sur le montant de porte

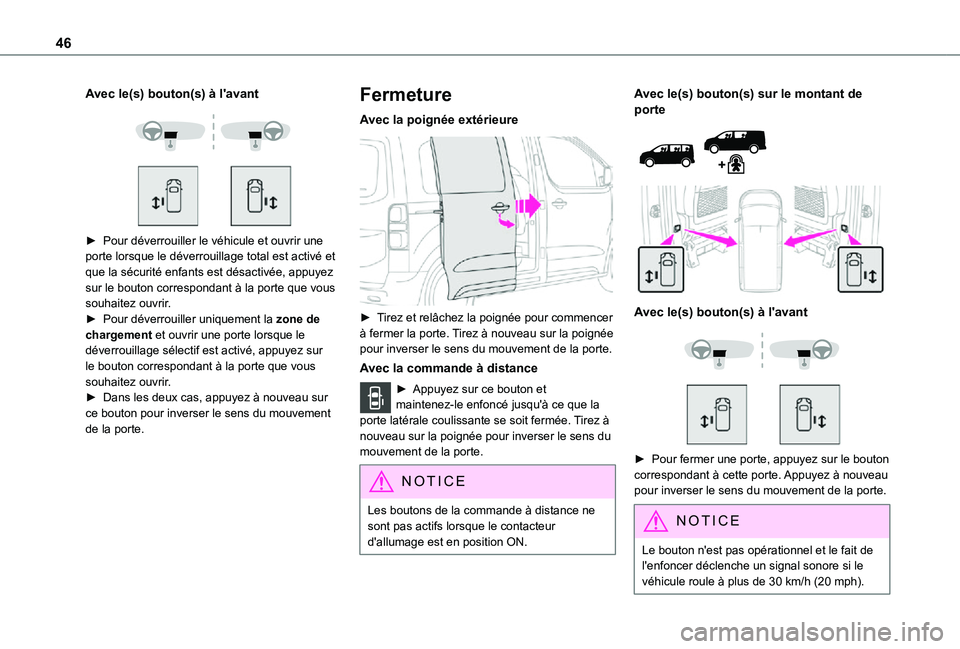

46
Avec le(s) bouton(s) à l'avant


► Pour déverrouiller le véhicule et ouvrir une porte lorsque le déverrouillage total est activé et que la sécurité enfants est désactivée, appuyez sur le bouton correspondant à la porte que vous souhaitez ouvrir.► Pour déverrouiller uniquement la zone de chargement et ouvrir une porte lorsque le déverrouillage sélectif est activé, appuyez sur le bouton correspondant à la porte que vous souhaitez ouvrir.► Dans les deux cas, appuyez à nouveau sur ce bouton pour inverser le sens du mouvement de la porte.
Fermeture
Avec la poignée extérieure

► Tirez et relâchez la poignée pour commencer à fermer la porte. Tirez à nouveau sur la poignée pour inverser le sens du mouvement de la porte.
Avec la commande à distance
► Appuyez sur ce bouton et maintenez-le enfoncé jusqu'à ce que la porte latérale coulissante se soit fermée. Tirez à nouveau sur la poignée pour inverser le sens du
mouvement de la porte.
NOTIC E
Les boutons de la commande à distance ne sont pas actifs lorsque le contacteur d'allumage est en position ON.
Avec le(s) bouton(s) sur le montant de porte


Avec le(s) bouton(s) à l'avant


► Pour fermer une porte, appuyez sur le bouton correspondant à cette porte. Appuyez à nouveau pour inverser le sens du mouvement de la porte.
NOTIC E
Le bouton n'est pas opérationnel et le fait de l'enfoncer déclenche un signal sonore si le véhicule roule à plus de 30 km/h (20 mph).

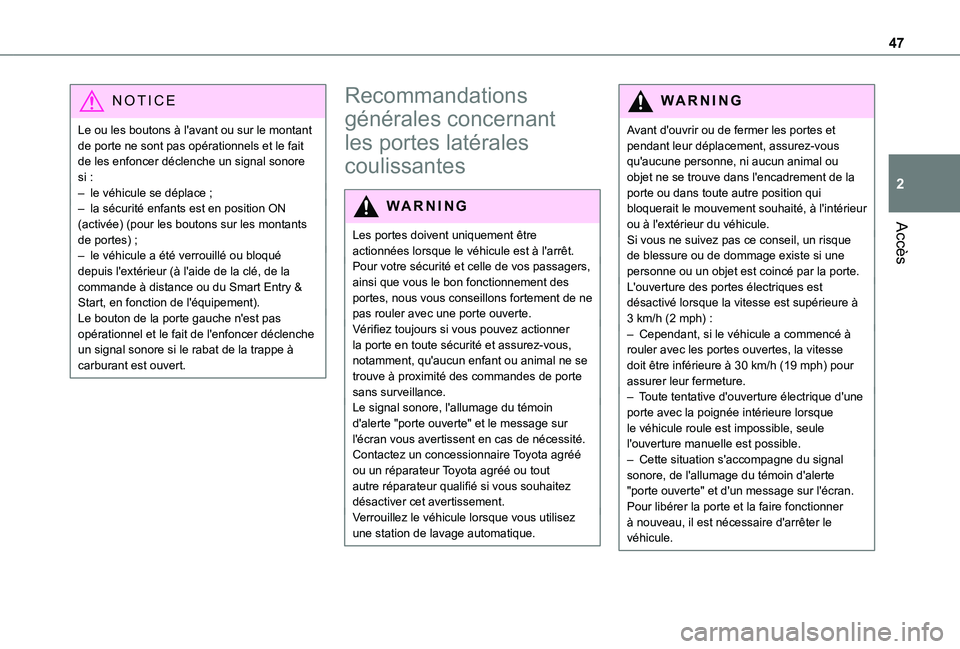

47
Accès
2
NOTIC E
Le ou les boutons à l'avant ou sur le montant de porte ne sont pas opérationnels et le fait de les enfoncer déclenche un signal sonore si :– le véhicule se déplace ;– la sécurité enfants est en position ON (activée) (pour les boutons sur les montants de portes) ;– le véhicule a été verrouillé ou bloqué depuis l'extérieur (à l'aide de la clé, de la commande à distance ou du Smart Entry & Start, en fonction de l'équipement).Le bouton de la porte gauche n'est pas opérationnel et le fait de l'enfoncer déclenche un signal sonore si le rabat de la trappe à carburant est ouvert.
Recommandations
générales concernant
les portes latérales
coulissantes
WARNI NG
Les portes doivent uniquement être actionnées lorsque le véhicule est à l'arrêt.Pour votre sécurité et celle de vos passagers, ainsi que vous le bon fonctionnement des portes, nous vous conseillons fortement de ne pas rouler avec une porte ouverte.Vérifiez toujours si vous pouvez actionner la porte en toute sécurité et assurez-vous, notamment, qu'aucun enfant ou animal ne se trouve à proximité des commandes de porte sans surveillance.Le signal sonore, l'allumage du témoin d'alerte "porte ouverte" et le message sur l'écran vous avertissent en cas de nécessité.
Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié si vous souhaitez désactiver cet avertissement.Verrouillez le véhicule lorsque vous utilisez une station de lavage automatique.
WARNI NG
Avant d'ouvrir ou de fermer les portes et pendant leur déplacement, assurez-vous qu'aucune personne, ni aucun animal ou objet ne se trouve dans l'encadrement de la porte ou dans toute autre position qui bloquerait le mouvement souhaité, à l'intérieur ou à l'extérieur du véhicule.Si vous ne suivez pas ce conseil, un risque de blessure ou de dommage existe si une personne ou un objet est coincé par la porte.L'ouverture des portes électriques est désactivé lorsque la vitesse est supérieure à 3 km/h (2 mph) :– Cependant, si le véhicule a commencé à rouler avec les portes ouvertes, la vitesse doit être inférieure à 30 km/h (19 mph) pour assurer leur fermeture.– Toute tentative d'ouverture électrique d'une porte avec la poignée intérieure lorsque le véhicule roule est impossible, seule l'ouverture manuelle est possible.
– Cette situation s'accompagne du signal sonore, de l'allumage du témoin d'alerte "porte ouverte" et d'un message sur l'écran. Pour libérer la porte et la faire fonctionner à nouveau, il est nécessaire d'arrêter le véhicule.

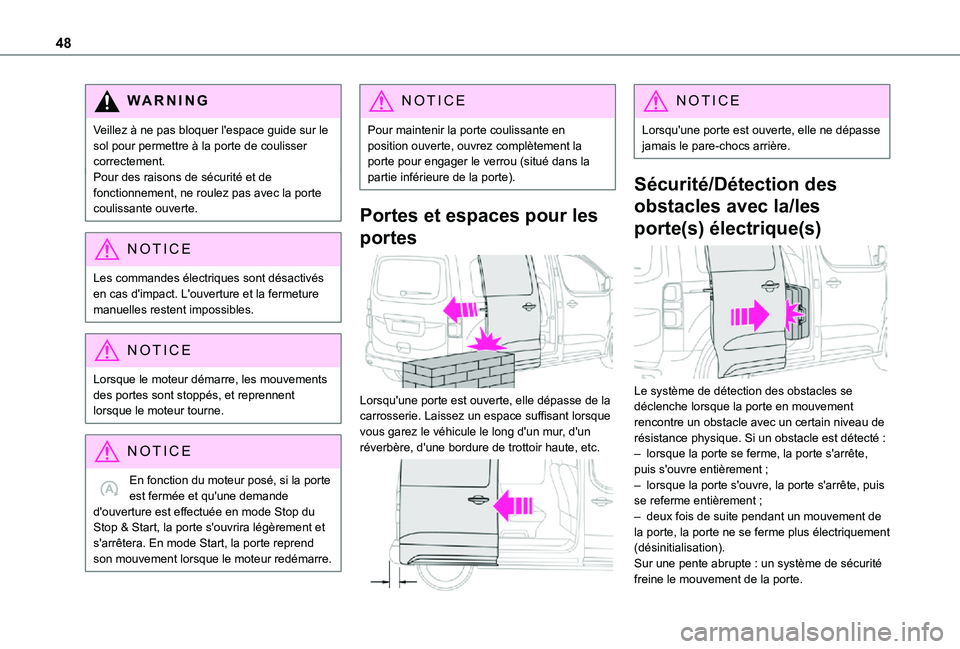

48
WARNI NG
Veillez à ne pas bloquer l'espace guide sur le sol pour permettre à la porte de coulisser correctement.Pour des raisons de sécurité et de fonctionnement, ne roulez pas avec la porte coulissante ouverte.
NOTIC E
Les commandes électriques sont désactivés en cas d'impact. L'ouverture et la fermeture manuelles restent impossibles.
NOTIC E
Lorsque le moteur démarre, les mouvements des portes sont stoppés, et reprennent lorsque le moteur tourne.
NOTIC E
En fonction du moteur posé, si la porte est fermée et qu'une demande d'ouverture est effectuée en mode Stop du Stop & Start, la porte s'ouvrira légèrement et s'arrêtera. En mode Start, la porte reprend son mouvement lorsque le moteur redémarre.
NOTIC E
Pour maintenir la porte coulissante en position ouverte, ouvrez complètement la porte pour engager le verrou (situé dans la partie inférieure de la porte).
Portes et espaces pour les
portes

Lorsqu'une porte est ouverte, elle dépasse de la carrosserie. Laissez un espace suffisant lorsque vous garez le véhicule le long d'un mur, d'un réverbère, d'une bordure de trottoir haute, etc.

NOTIC E
Lorsqu'une porte est ouverte, elle ne dépasse jamais le pare-chocs arrière.
Sécurité/Détection des
obstacles avec la/les
porte(s) électrique(s)

Le système de détection des obstacles se déclenche lorsque la porte en mouvement rencontre un obstacle avec un certain niveau de résistance physique. Si un obstacle est détecté :– lorsque la porte se ferme, la porte s'arrête, puis s'ouvre entièrement ;– lorsque la porte s'ouvre, la porte s'arrête, puis se referme entièrement ;– deux fois de suite pendant un mouvement de la porte, la porte ne se ferme plus électriquement
(désinitialisation).Sur une pente abrupte : un système de sécurité freine le mouvement de la porte.

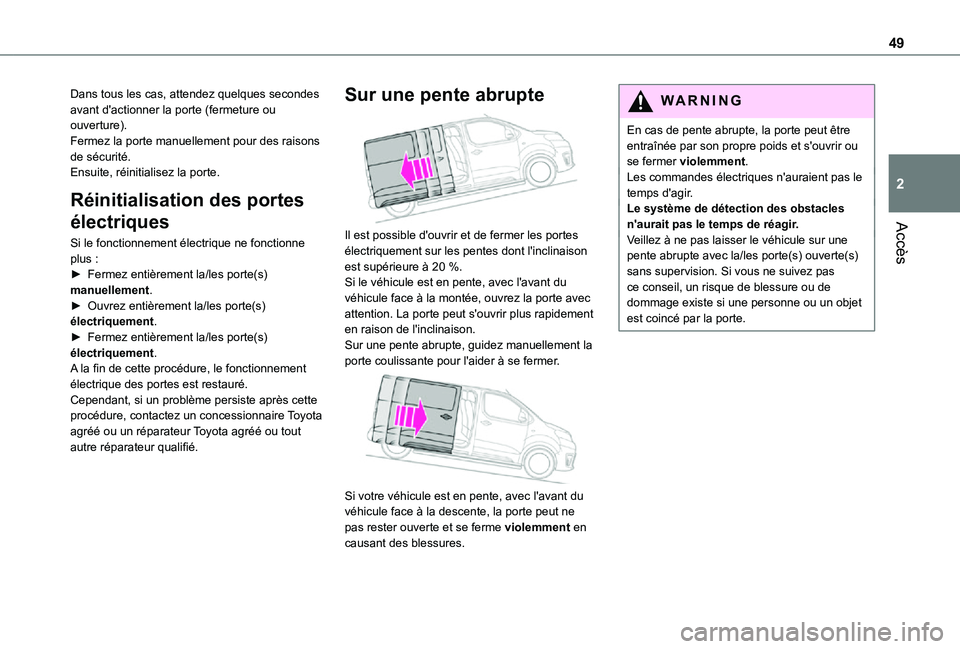

49
Accès
2
Dans tous les cas, attendez quelques secondes avant d'actionner la porte (fermeture ou ouverture).Fermez la porte manuellement pour des raisons de sécurité.Ensuite, réinitialisez la porte.
Réinitialisation des portes
électriques
Si le fonctionnement électrique ne fonctionne plus :► Fermez entièrement la/les porte(s) manuellement.► Ouvrez entièrement la/les porte(s) électriquement.► Fermez entièrement la/les porte(s) électriquement.A la fin de cette procédure, le fonctionnement électrique des portes est restauré.Cependant, si un problème persiste après cette procédure, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout
autre réparateur qualifié.
Sur une pente abrupte

Il est possible d'ouvrir et de fermer les portes électriquement sur les pentes dont l'inclinaison est supérieure à 20 %.Si le véhicule est en pente, avec l'avant du véhicule face à la montée, ouvrez la porte avec attention. La porte peut s'ouvrir plus rapidement en raison de l'inclinaison.Sur une pente abrupte, guidez manuellement la porte coulissante pour l'aider à se fermer.

Si votre véhicule est en pente, avec l'avant du véhicule face à la descente, la porte peut ne pas rester ouverte et se ferme violemment en causant des blessures.
WARNI NG
En cas de pente abrupte, la porte peut être entraînée par son propre poids et s'ouvrir ou se fermer violemment.Les commandes électriques n'auraient pas le temps d'agir.Le système de détection des obstacles n'aurait pas le temps de réagir.Veillez à ne pas laisser le véhicule sur une pente abrupte avec la/les porte(s) ouverte(s) sans supervision. Si vous ne suivez pas ce conseil, un risque de blessure ou de dommage existe si une personne ou un objet est coincé par la porte.

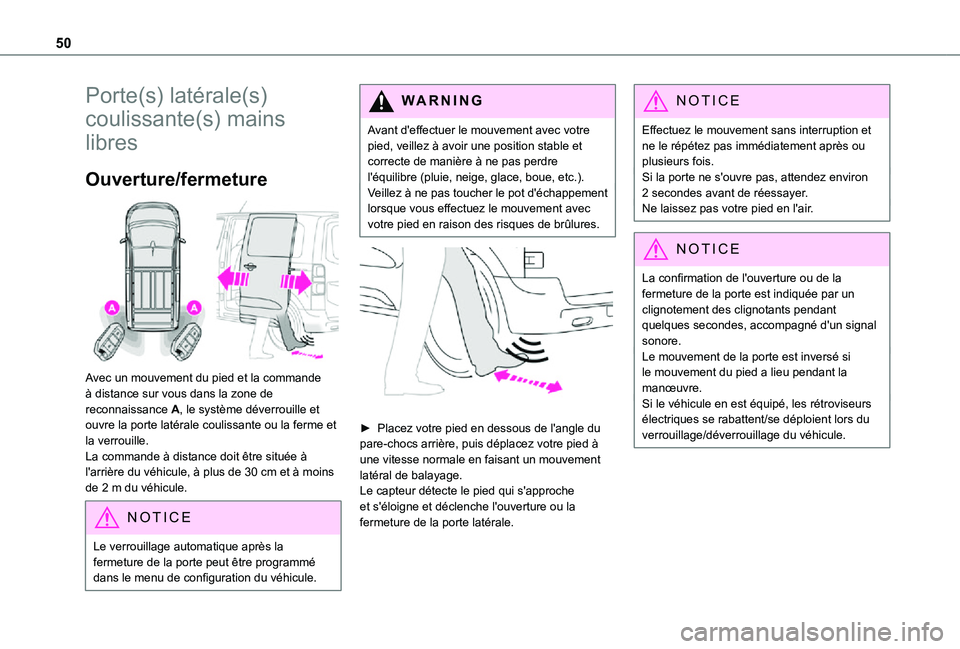

50
Porte(s) latérale(s)
coulissante(s) mains
libres
Ouverture/fermeture

Avec un mouvement du pied et la commande à distance sur vous dans la zone de reconnaissance A, le système déverrouille et ouvre la porte latérale coulissante ou la ferme et la verrouille.
La commande à distance doit être située à l'arrière du véhicule, à plus de 30 cm et à moins de 2 m du véhicule.
NOTIC E
Le verrouillage automatique après la fermeture de la porte peut être programmé dans le menu de configuration du véhicule.
WARNI NG
Avant d'effectuer le mouvement avec votre pied, veillez à avoir une position stable et correcte de manière à ne pas perdre l'équilibre (pluie, neige, glace, boue, etc.).Veillez à ne pas toucher le pot d'échappement lorsque vous effectuez le mouvement avec votre pied en raison des risques de brûlures.


► Placez votre pied en dessous de l'angle du pare-chocs arrière, puis déplacez votre pied à
une vitesse normale en faisant un mouvement latéral de balayage.Le capteur détecte le pied qui s'approche et s'éloigne et déclenche l'ouverture ou la fermeture de la porte latérale.
NOTIC E
Effectuez le mouvement sans interruption et ne le répétez pas immédiatement après ou plusieurs fois.Si la porte ne s'ouvre pas, attendez environ 2 secondes avant de réessayer.Ne laissez pas votre pied en l'air.
NOTIC E
La confirmation de l'ouverture ou de la fermeture de la porte est indiquée par un clignotement des clignotants pendant quelques secondes, accompagné d'un signal sonore.Le mouvement de la porte est inversé si le mouvement du pied a lieu pendant la manœuvre.Si le véhicule en est équipé, les rétroviseurs électriques se rabattent/se déploient lors du verrouillage/déverrouillage du véhicule.
