Page 151 of 360

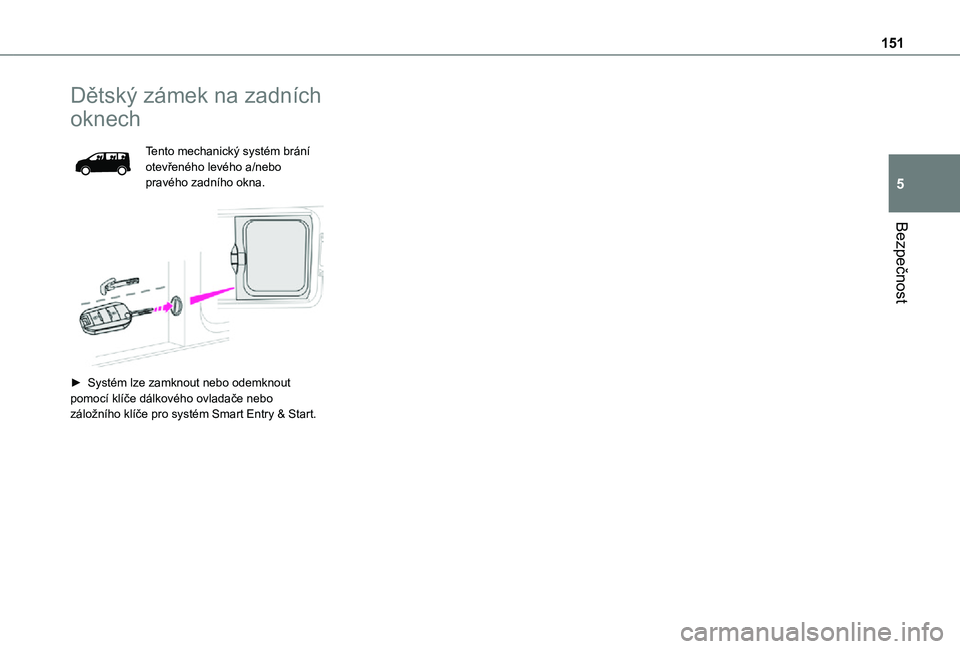

151
Bezpečnost
5
Dětský zámek na zadních
oknech
Tento mechanický systém brání otevřeného levého a/nebo pravého zadního okna.
► Systém lze zamknout nebo odemknout pomocí klíče dálkového ovladače nebo záložního klíče pro systém Smart Entry & Start.
Page 152 of 360

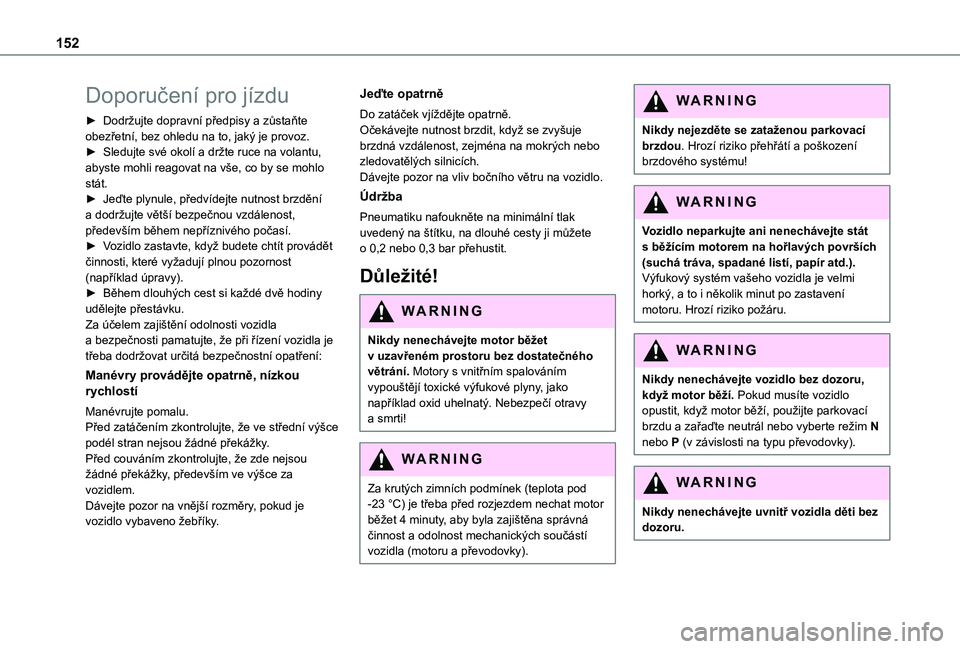

152
Doporučení pro jízdu
► Dodržujte dopravní předpisy a zůstaňte obezřetní, bez ohledu na to, jaký je provoz.► Sledujte své okolí a držte ruce na volantu, abyste mohli reagovat na vše, co by se mohlo stát.► Jeďte plynule, předvídejte nutnost brzdění a dodržujte větší bezpečnou vzdálenost, především během nepříznivého počasí.► Vozidlo zastavte, když budete chtít provádět činnosti, které vyžadují plnou pozornost (například úpravy).► Během dlouhých cest si každé dvě hodiny udělejte přestávku.Za účelem zajištění odolnosti vozidla a bezpečnosti pamatujte, že při řízení vozidla je třeba dodržovat určitá bezpečnostní opatření:
Manévry provádějte opatrně, nízkou rychlostí
Manévrujte pomalu.Před zatáčením zkontrolujte, že ve střední výšce podél stran nejsou žádné překážky.
Před couváním zkontrolujte, že zde nejsou žádné překážky, především ve výšce za vozidlem.Dávejte pozor na vnější rozměry, pokud je vozidlo vybaveno žebříky.
Jeďte opatrně
Do zatáček vjíždějte opatrně.Očekávejte nutnost brzdit, když se zvyšuje brzdná vzdálenost, zejména na mokrých nebo zledovatělých silnicích.Dávejte pozor na vliv bočního větru na vozidlo.
Údržba
Pneumatiku nafoukněte na minimální tlak uvedený na štítku, na dlouhé cesty ji můžete o 0,2 nebo 0,3 bar přehustit.
Důležité!
WARNI NG
Nikdy nenechávejte motor běžet v uzavřeném prostoru bez dostatečného větrání. Motory s vnitřním spalováním vypouštějí toxické výfukové plyny, jako například oxid uhelnatý. Nebezpečí otravy a smrti!
WARNI NG
Za krutých zimních podmínek (teplota pod -23 °C) je třeba před rozjezdem nechat motor běžet 4 minuty, aby byla zajištěna správná činnost a odolnost mechanických součástí
vozidla (motoru a převodovky).
WARNI NG
Nikdy nejezděte se zataženou parkovací brzdou. Hrozí riziko přehřátí a poškození brzdového systému!
WARNI NG
Vozidlo neparkujte ani nenechávejte stát
s běžícím motorem na hořlavých površích (suchá tráva, spadané listí, papír atd.). Výfukový systém vašeho vozidla je velmi horký, a to i několik minut po zastavení motoru. Hrozí riziko požáru.
WARNI NG
Nikdy nenechávejte vozidlo bez dozoru, když motor běží. Pokud musíte vozidlo opustit, když motor běží, použijte parkovací brzdu a zařaďte neutrál nebo vyberte režim N nebo P (v závislosti na typu převodovky).
WARNI NG
Nikdy nenechávejte uvnitř vozidla děti bez dozoru.
Page 153 of 360

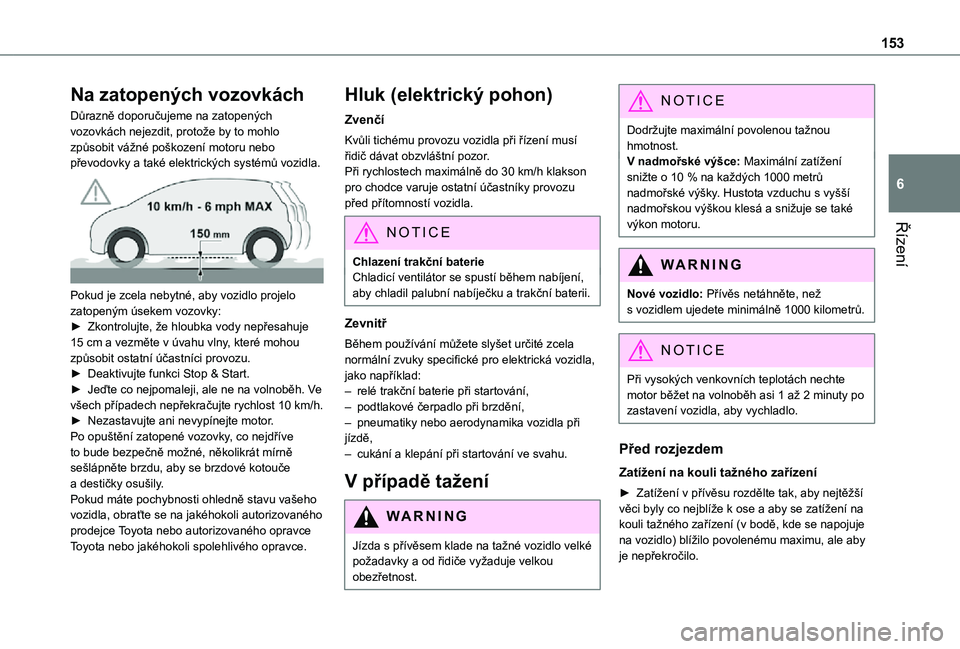

153
Řízení
6
Na zatopených vozovkách
Důrazně doporučujeme na zatopených vozovkách nejezdit, protože by to mohlo způsobit vážné poškození motoru nebo převodovky a také elektrických systémů vozidla.
Pokud je zcela nebytné, aby vozidlo projelo zatopeným úsekem vozovky:► Zkontrolujte, že hloubka vody nepřesahuje 15 cm a vezměte v úvahu vlny, které mohou způsobit ostatní účastníci provozu.► Deaktivujte funkci Stop & Start.► Jeďte co nejpomaleji, ale ne na volnoběh. Ve všech případech nepřekračujte rychlost 10 km/h.► Nezastavujte ani nevypínejte motor.Po opuštění zatopené vozovky, co nejdříve to bude bezpečně možné, několikrát mírně sešlápněte brzdu, aby se brzdové kotouče a destičky osušily.Pokud máte pochybnosti ohledně stavu vašeho vozidla, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Hluk (elektrický pohon)
Zvenčí
Kvůli tichému provozu vozidla při řízení musí řidič dávat obzvláštní pozor.Při rychlostech maximálně do 30 km/h klakson pro chodce varuje ostatní účastníky provozu před přítomností vozidla.
NOTIC E
Chlazení trakční baterieChladicí ventilátor se spustí během nabíjení, aby chladil palubní nabíječku a trakční baterii.
Zevnitř
Během používání můžete slyšet určité zcela normální zvuky specifické pro elektrická vozidla, jako například:– relé trakční baterie při startování,– podtlakové čerpadlo při brzdění,– pneumatiky nebo aerodynamika vozidla při jízdě,– cukání a klepání při startování ve svahu.
V případě tažení
WARNI NG
Jízda s přívěsem klade na tažné vozidlo velké požadavky a od řidiče vyžaduje velkou obezřetnost.
NOTIC E
Dodržujte maximální povolenou tažnou hmotnost.V nadmořské výšce: Maximální zatížení snižte o 10 % na každých 1000 metrů nadmořské výšky. Hustota vzduchu s vyšší nadmořskou výškou klesá a snižuje se také výkon motoru.
WARNI NG
Nové vozidlo: Přívěs netáhněte, než s vozidlem ujedete minimálně 1000 kilometrů.
NOTIC E
Při vysokých venkovních teplotách nechte motor běžet na volnoběh asi 1 až 2 minuty po zastavení vozidla, aby vychladlo.
Před rozjezdem
Zatížení na kouli tažného zařízení
► Zatížení v přívěsu rozdělte tak, aby nejtěžší věci byly co nejblíže k ose a aby se zatížení na kouli tažného zařízení (v bodě, kde se napojuje na vozidlo) blížilo povolenému maximu, ale aby
je nepřekročilo.
Page 154 of 360

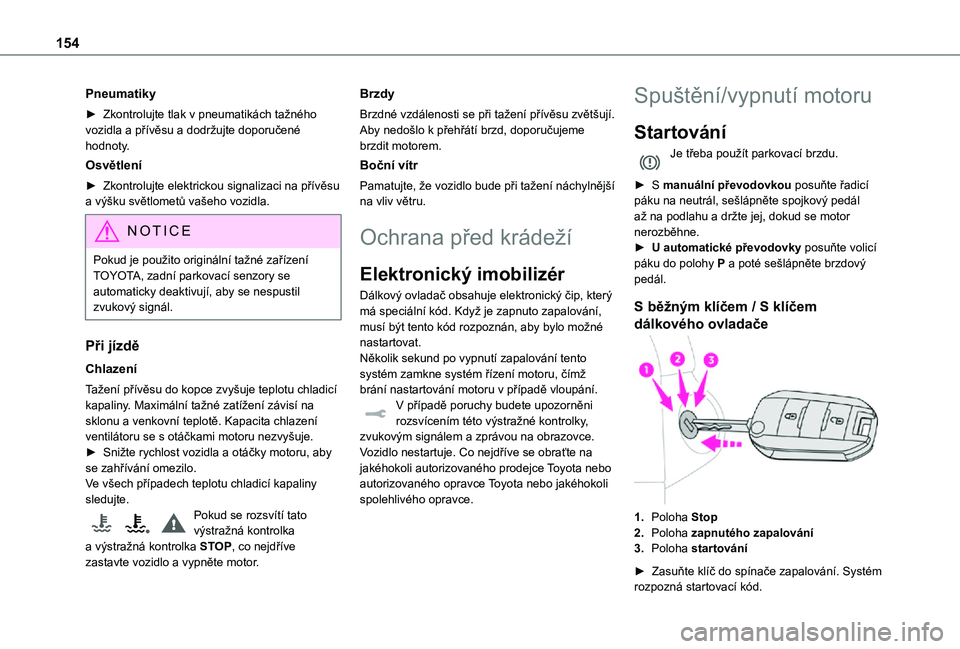

154
Pneumatiky
► Zkontrolujte tlak v pneumatikách tažného vozidla a přívěsu a dodržujte doporučené hodnoty.
Osvětlení
► Zkontrolujte elektrickou signalizaci na přívěsu a výšku světlometů vašeho vozidla.
NOTIC E
Pokud je použito originální tažné zařízení TOYOTA, zadní parkovací senzory se automaticky deaktivují, aby se nespustil zvukový signál.
Při jízdě
Chlazení
Tažení přívěsu do kopce zvyšuje teplotu chladicí kapaliny. Maximální tažné zatížení závisí na sklonu a venkovní teplotě. Kapacita chlazení ventilátoru se s otáčkami motoru nezvyšuje.► Snižte rychlost vozidla a otáčky motoru, aby se zahřívání omezilo.Ve všech případech teplotu chladicí kapaliny sledujte.Pokud se rozsvítí tato výstražná kontrolka a výstražná kontrolka STOP, co nejdříve zastavte vozidlo a vypněte motor.
Brzdy
Brzdné vzdálenosti se při tažení přívěsu zvětšují. Aby nedošlo k přehřátí brzd, doporučujeme brzdit motorem.
Boční vítr
Pamatujte, že vozidlo bude při tažení náchylnější na vliv větru.
Ochrana před krádeží
Elektronický imobilizér
Dálkový ovladač obsahuje elektronický čip, který má speciální kód. Když je zapnuto zapalování, musí být tento kód rozpoznán, aby bylo možné nastartovat.Několik sekund po vypnutí zapalování tento systém zamkne systém řízení motoru, čímž brání nastartování motoru v případě vloupání.V případě poruchy budete upozorněni rozsvícením této výstražné kontrolky, zvukovým signálem a zprávou na obrazovce.
Vozidlo nestartuje. Co nejdříve se obraťte na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Spuštění/vypnutí motoru
Startování
Je třeba použít parkovací brzdu.
► S manuální převodovkou posuňte řadicí páku na neutrál, sešlápněte spojkový pedál až na podlahu a držte jej, dokud se motor nerozběhne.► U automatické převodovky posuňte volicí páku do polohy P a poté sešlápněte brzdový pedál.
S běžným klíčem / S klíčem
dálkového ovladače
1.Poloha Stop
2.Poloha zapnutého zapalování
3.Poloha startování
► Zasuňte klíč do spínače zapalování. Systém rozpozná startovací kód.

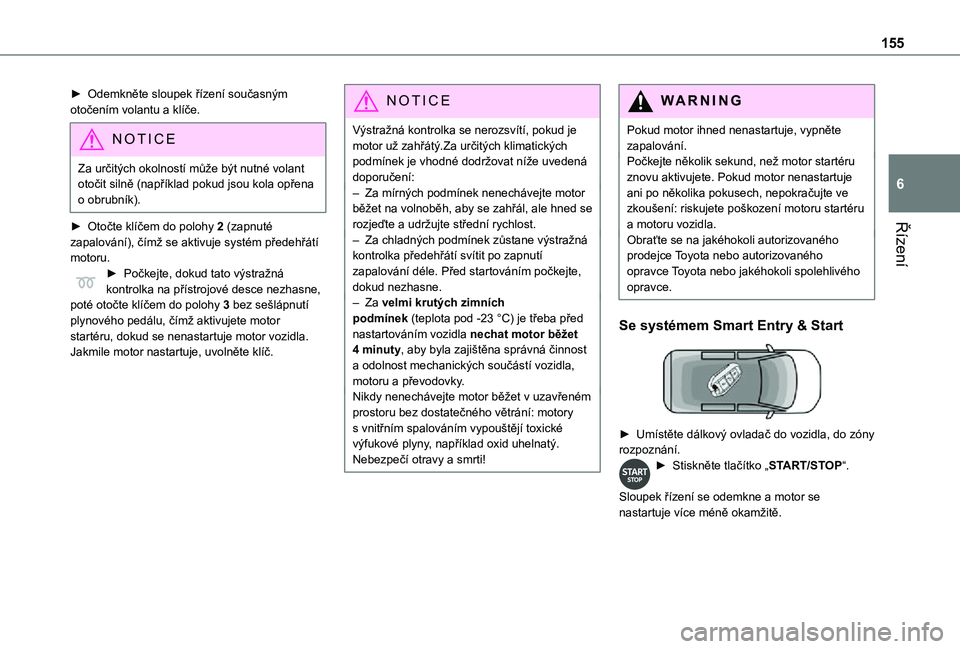

Page 155 of 360
155
Řízení
6
► Odemkněte sloupek řízení současným otočením volantu a klíče.
NOTIC E
Za určitých okolností může být nutné volant otočit silně (například pokud jsou kola opřena o obrubník).
► Otočte klíčem do polohy 2 (zapnuté zapalování), čímž se aktivuje systém předehřátí
motoru.► Počkejte, dokud tato výstražná kontrolka na přístrojové desce nezhasne, poté otočte klíčem do polohy 3 bez sešlápnutí plynového pedálu, čímž aktivujete motor startéru, dokud se nenastartuje motor vozidla. Jakmile motor nastartuje, uvolněte klíč.
NOTIC E
Výstražná kontrolka se nerozsvítí, pokud je motor už zahřátý.Za určitých klimatických podmínek je vhodné dodržovat níže uvedená doporučení:– Za mírných podmínek nenechávejte motor běžet na volnoběh, aby se zahřál, ale hned se rozjeďte a udržujte střední rychlost. – Za chladných podmínek zůstane výstražná kontrolka předehřátí svítit po zapnutí zapalování déle. Před startováním počkejte, dokud nezhasne.– Za velmi krutých zimních podmínek (teplota pod -23 °C) je třeba před nastartováním vozidla nechat motor běžet 4 minuty, aby byla zajištěna správná činnost a odolnost mechanických součástí vozidla, motoru a převodovky.Nikdy nenechávejte motor běžet v uzavřeném prostoru bez dostatečného větrání: motory s vnitřním spalováním vypouštějí toxické výfukové plyny, například oxid uhelnatý.
Nebezpečí otravy a smrti!
WARNI NG
Pokud motor ihned nenastartuje, vypněte zapalování.Počkejte několik sekund, než motor startéru znovu aktivujete. Pokud motor nenastartuje ani po několika pokusech, nepokračujte ve zkoušení: riskujete poškození motoru startéru a motoru vozidla.Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Se systémem Smart Entry & Start
► Umístěte dálkový ovladač do vozidla, do zóny rozpoznání.► Stiskněte tlačítko „START/STOP“.
Sloupek řízení se odemkne a motor se nastartuje více méně okamžitě.
Page 156 of 360

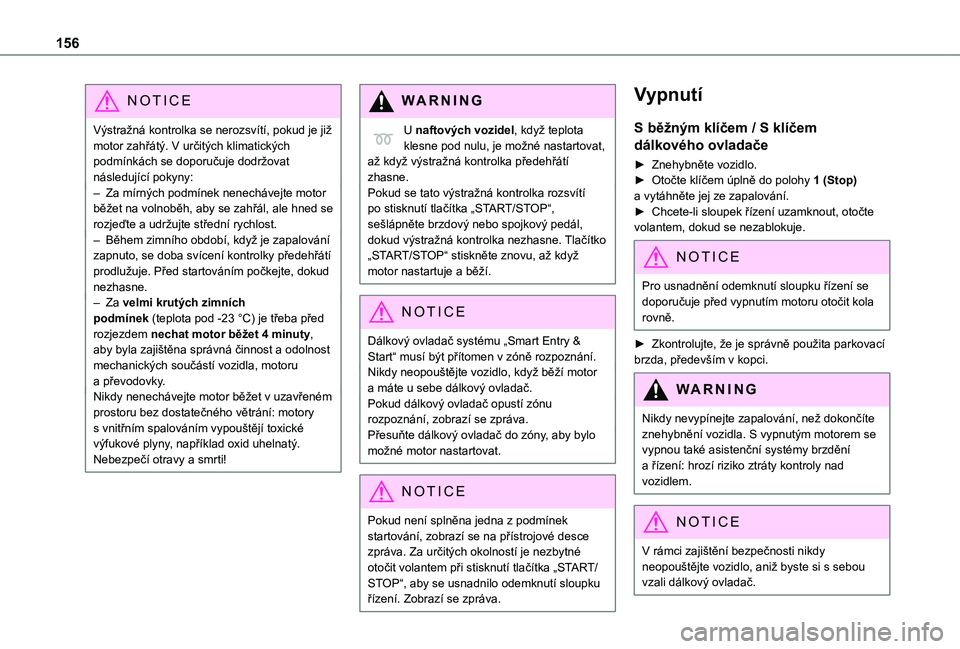

156
NOTIC E
Výstražná kontrolka se nerozsvítí, pokud je již motor zahřátý. V určitých klimatických podmínkách se doporučuje dodržovat následující pokyny:– Za mírných podmínek nenechávejte motor běžet na volnoběh, aby se zahřál, ale hned se rozjeďte a udržujte střední rychlost. – Během zimního období, když je zapalování zapnuto, se doba svícení kontrolky předehřátí prodlužuje. Před startováním počkejte, dokud nezhasne.– Za velmi krutých zimních podmínek (teplota pod -23 °C) je třeba před rozjezdem nechat motor běžet 4 minuty, aby byla zajištěna správná činnost a odolnost mechanických součástí vozidla, motoru a převodovky.Nikdy nenechávejte motor běžet v uzavřeném prostoru bez dostatečného větrání: motory s vnitřním spalováním vypouštějí toxické výfukové plyny, například oxid uhelnatý.
Nebezpečí otravy a smrti!
WARNI NG
U naftových vozidel, když teplota klesne pod nulu, je možné nastartovat, až když výstražná kontrolka předehřátí zhasne.Pokud se tato výstražná kontrolka rozsvítí po stisknutí tlačítka „START/STOP“, sešlápněte brzdový nebo spojkový pedál, dokud výstražná kontrolka nezhasne. Tlačítko „START/STOP“ stiskněte znovu, až když motor nastartuje a běží.
NOTIC E
Dálkový ovladač systému „Smart Entry & Start“ musí být přítomen v zóně rozpoznání.Nikdy neopouštějte vozidlo, když běží motor a máte u sebe dálkový ovladač.Pokud dálkový ovladač opustí zónu rozpoznání, zobrazí se zpráva.Přesuňte dálkový ovladač do zóny, aby bylo možné motor nastartovat.
NOTIC E
Pokud není splněna jedna z podmínek startování, zobrazí se na přístrojové desce
zpráva. Za určitých okolností je nezbytné otočit volantem při stisknutí tlačítka „START/STOP“, aby se usnadnilo odemknutí sloupku řízení. Zobrazí se zpráva.
Vypnutí
S běžným klíčem / S klíčem
dálkového ovladače
► Znehybněte vozidlo.► Otočte klíčem úplně do polohy 1 (Stop) a vytáhněte jej ze zapalování.► Chcete-li sloupek řízení uzamknout, otočte volantem, dokud se nezablokuje.
NOTIC E
Pro usnadnění odemknutí sloupku řízení se doporučuje před vypnutím motoru otočit kola rovně.
► Zkontrolujte, že je správně použita parkovací brzda, především v kopci.
WARNI NG
Nikdy nevypínejte zapalování, než dokončíte znehybnění vozidla. S vypnutým motorem se vypnou také asistenční systémy brzdění a řízení: hrozí riziko ztráty kontroly nad vozidlem.
NOTIC E
V rámci zajištění bezpečnosti nikdy neopouštějte vozidlo, aniž byste si s sebou vzali dálkový ovladač.
Page 157 of 360

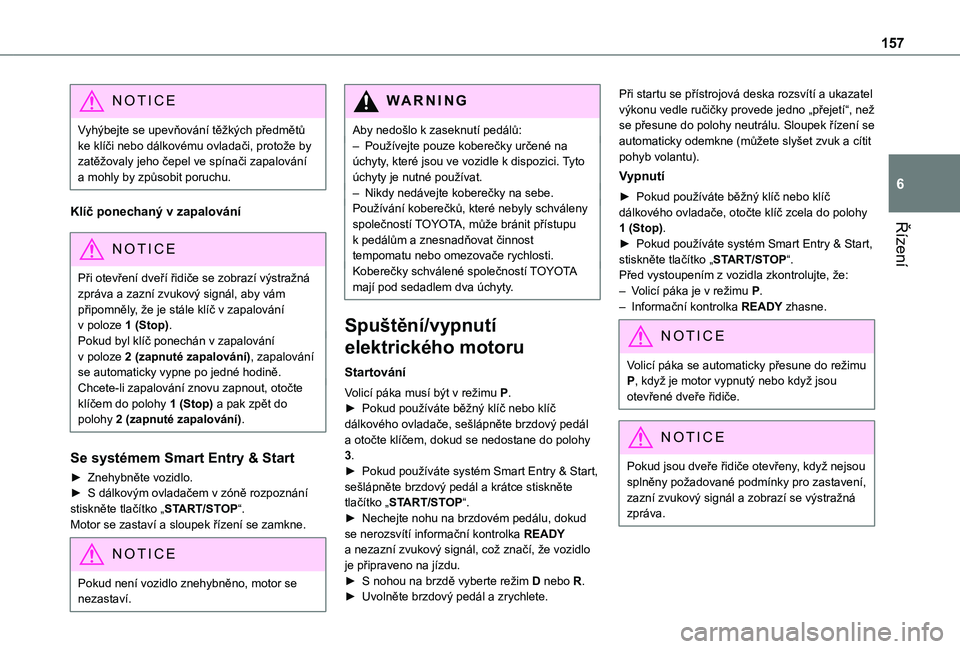

157
Řízení
6
NOTIC E
Vyhýbejte se upevňování těžkých předmětů ke klíči nebo dálkovému ovladači, protože by zatěžovaly jeho čepel ve spínači zapalování a mohly by způsobit poruchu.
Klíč ponechaný v zapalování
NOTIC E
Při otevření dveří řidiče se zobrazí výstražná zpráva a zazní zvukový signál, aby vám připomněly, že je stále klíč v zapalování v poloze 1 (Stop).Pokud byl klíč ponechán v zapalování v poloze 2 (zapnuté zapalování), zapalování se automaticky vypne po jedné hodině.Chcete-li zapalování znovu zapnout, otočte klíčem do polohy 1 (Stop) a pak zpět do polohy 2 (zapnuté zapalování).
Se systémem Smart Entry & Start
► Znehybněte vozidlo.► S dálkovým ovladačem v zóně rozpoznání stiskněte tlačítko „START/STOP“.Motor se zastaví a sloupek řízení se zamkne.
NOTIC E
Pokud není vozidlo znehybněno, motor se nezastaví.
WARNI NG
Aby nedošlo k zaseknutí pedálů:– Používejte pouze koberečky určené na úchyty, které jsou ve vozidle k dispozici. Tyto úchyty je nutné používat.– Nikdy nedávejte koberečky na sebe.Používání koberečků, které nebyly schváleny společností TOYOTA, může bránit přístupu k pedálům a znesnadňovat činnost tempomatu nebo omezovače rychlosti.Koberečky schválené společností TOYOTA mají pod sedadlem dva úchyty.
Spuštění/vypnutí
elektrického motoru
Startování
Volicí páka musí být v režimu P.► Pokud používáte běžný klíč nebo klíč dálkového ovladače, sešlápněte brzdový pedál a otočte klíčem, dokud se nedostane do polohy
3.► Pokud používáte systém Smart Entry & Start, sešlápněte brzdový pedál a krátce stiskněte tlačítko „START/STOP“.► Nechejte nohu na brzdovém pedálu, dokud se nerozsvítí informační kontrolka READY a nezazní zvukový signál, což značí, že vozidlo je připraveno na jízdu.► S nohou na brzdě vyberte režim D nebo R.
► Uvolněte brzdový pedál a zrychlete.
Při startu se přístrojová deska rozsvítí a ukazatel výkonu vedle ručičky provede jedno „přejetí“, než se přesune do polohy neutrálu. Sloupek řízení se automaticky odemkne (můžete slyšet zvuk a cítit pohyb volantu).
Vypnutí
► Pokud používáte běžný klíč nebo klíč dálkového ovladače, otočte klíč zcela do polohy 1 (Stop).► Pokud používáte systém Smart Entry & Start, stiskněte tlačítko „START/STOP“.Před vystoupením z vozidla zkontrolujte, že:– Volicí páka je v režimu P.– Informační kontrolka READY zhasne.
NOTIC E
Volicí páka se automaticky přesune do režimu P, když je motor vypnutý nebo když jsou otevřené dveře řidiče.
NOTIC E
Pokud jsou dveře řidiče otevřeny, když nejsou splněny požadované podmínky pro zastavení, zazní zvukový signál a zobrazí se výstražná zpráva.
Page 158 of 360

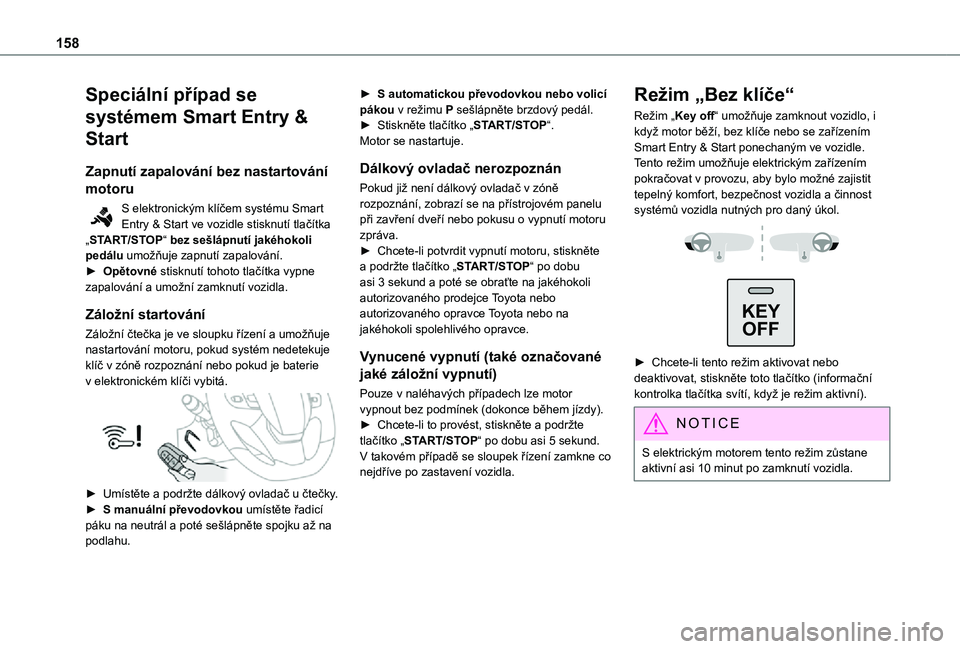

158
Speciální případ se
systémem Smart Entry &
Start
Zapnutí zapalování bez nastartování
motoru
S elektronickým klíčem systému Smart Entry & Start ve vozidle stisknutí tlačítka „START/STOP“ bez sešlápnutí jakéhokoli pedálu umožňuje zapnutí zapalování.► Opětovné stisknutí tohoto tlačítka vypne zapalování a umožní zamknutí vozidla.
Záložní startování
Záložní čtečka je ve sloupku řízení a umožňuje nastartování motoru, pokud systém nedetekuje klíč v zóně rozpoznání nebo pokud je baterie v elektronickém klíči vybitá.
► Umístěte a podržte dálkový ovladač u čtečky.► S manuální převodovkou umístěte řadicí páku na neutrál a poté sešlápněte spojku až na podlahu.
► S automatickou převodovkou nebo volicí pákou v režimu P sešlápněte brzdový pedál.► Stiskněte tlačítko „START/STOP“.Motor se nastartuje.
Dálkový ovladač nerozpoznán
Pokud již není dálkový ovladač v zóně rozpoznání, zobrazí se na přístrojovém panelu při zavření dveří nebo pokusu o vypnutí motoru zpráva.► Chcete-li potvrdit vypnutí motoru, stiskněte a podržte tlačítko „START/STOP“ po dobu asi 3 sekund a poté se obraťte na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.
Vynucené vypnutí (také označované
jaké záložní vypnutí)
Pouze v naléhavých případech lze motor vypnout bez podmínek (dokonce během jízdy).► Chcete-li to provést, stiskněte a podržte tlačítko „START/STOP“ po dobu asi 5 sekund.
V takovém případě se sloupek řízení zamkne co nejdříve po zastavení vozidla.
Režim „Bez klíče“
Režim „Key off“ umožňuje zamknout vozidlo, i když motor běží, bez klíče nebo se zařízením Smart Entry & Start ponechaným ve vozidle.Tento režim umožňuje elektrickým zařízením pokračovat v provozu, aby bylo možné zajistit tepelný komfort, bezpečnost vozidla a činnost systémů vozidla nutných pro daný úkol.
KEY
OFF
► Chcete-li tento režim aktivovat nebo deaktivovat, stiskněte toto tlačítko (informační kontrolka tlačítka svítí, když je režim aktivní).
NOTIC E
S elektrickým motorem tento režim zůstane aktivní asi 10 minut po zamknutí vozidla.

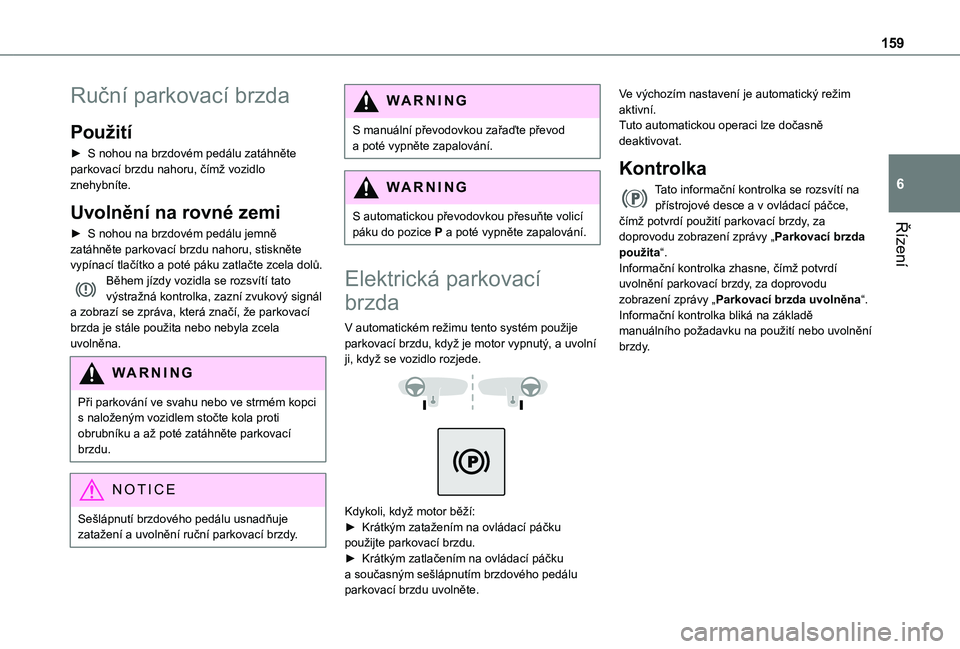

Page 159 of 360
159
Řízení
6
Ruční parkovací brzda
Použití
► S nohou na brzdovém pedálu zatáhněte parkovací brzdu nahoru, čímž vozidlo znehybníte.
Uvolnění na rovné zemi
► S nohou na brzdovém pedálu jemně zatáhněte parkovací brzdu nahoru, stiskněte vypínací tlačítko a poté páku zatlačte zcela dolů.Během jízdy vozidla se rozsvítí tato výstražná kontrolka, zazní zvukový signál a zobrazí se zpráva, která značí, že parkovací brzda je stále použita nebo nebyla zcela uvolněna.
WARNI NG
Při parkování ve svahu nebo ve strmém kopci s naloženým vozidlem stočte kola proti obrubníku a až poté zatáhněte parkovací brzdu.
NOTIC E
Sešlápnutí brzdového pedálu usnadňuje zatažení a uvolnění ruční parkovací brzdy.
WARNI NG
S manuální převodovkou zařaďte převod a poté vypněte zapalování.
WARNI NG
S automatickou převodovkou přesuňte volicí páku do pozice P a poté vypněte zapalování.
Elektrická parkovací
brzda
V automatickém režimu tento systém použije parkovací brzdu, když je motor vypnutý, a uvolní ji, když se vozidlo rozjede.
Kdykoli, když motor běží:► Krátkým zatažením na ovládací páčku použijte parkovací brzdu.► Krátkým zatlačením na ovládací páčku a současným sešlápnutím brzdového pedálu parkovací brzdu uvolněte.
Ve výchozím nastavení je automatický režim aktivní.Tuto automatickou operaci lze dočasně deaktivovat.
Kontrolka
Tato informační kontrolka se rozsvítí na přístrojové desce a v ovládací páčce, čímž potvrdí použití parkovací brzdy, za doprovodu zobrazení zprávy „Parkovací brzda použita“.Informační kontrolka zhasne, čímž potvrdí uvolnění parkovací brzdy, za doprovodu zobrazení zprávy „Parkovací brzda uvolněna“.Informační kontrolka bliká na základě manuálního požadavku na použití nebo uvolnění brzdy.
Page 160 of 360

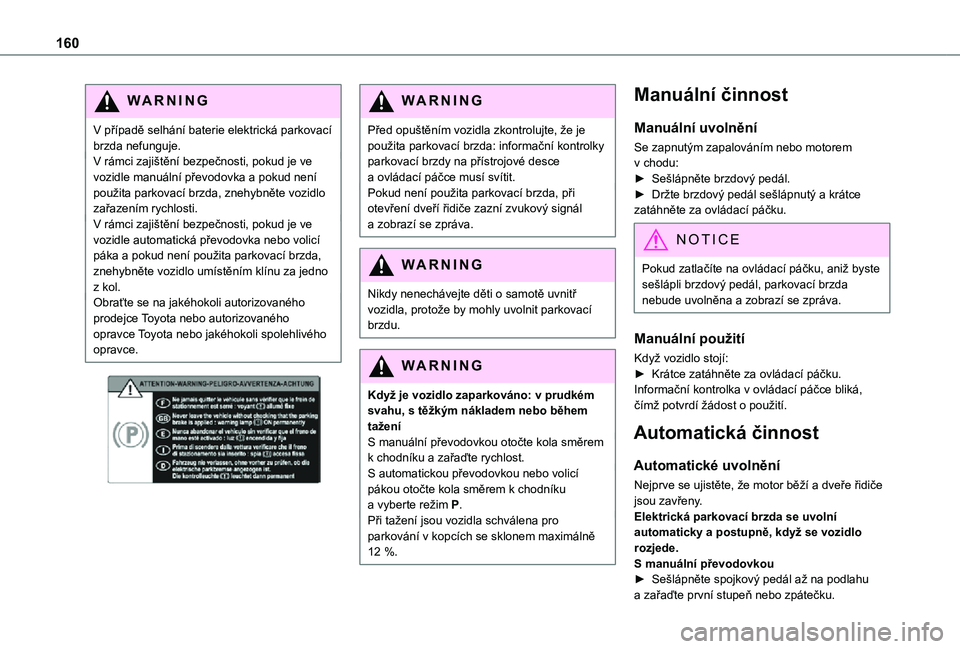

160
WARNI NG
V případě selhání baterie elektrická parkovací brzda nefunguje. V rámci zajištění bezpečnosti, pokud je ve vozidle manuální převodovka a pokud není použita parkovací brzda, znehybněte vozidlo zařazením rychlosti.V rámci zajištění bezpečnosti, pokud je ve vozidle automatická převodovka nebo volicí páka a pokud není použita parkovací brzda, znehybněte vozidlo umístěním klínu za jedno z kol.Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
WARNI NG
Před opuštěním vozidla zkontrolujte, že je použita parkovací brzda: informační kontrolky parkovací brzdy na přístrojové desce a ovládací páčce musí svítit.Pokud není použita parkovací brzda, při otevření dveří řidiče zazní zvukový signál a zobrazí se zpráva.
WARNI NG
Nikdy nenechávejte děti o samotě uvnitř vozidla, protože by mohly uvolnit parkovací brzdu.
WARNI NG
Když je vozidlo zaparkováno: v prudkém svahu, s těžkým nákladem nebo během taženíS manuální převodovkou otočte kola směrem k chodníku a zařaďte rychlost.S automatickou převodovkou nebo volicí pákou otočte kola směrem k chodníku a vyberte režim P.Při tažení jsou vozidla schválena pro parkování v kopcích se sklonem maximálně
12 %.
Manuální činnost
Manuální uvolnění
Se zapnutým zapalováním nebo motorem v chodu:► Sešlápněte brzdový pedál.► Držte brzdový pedál sešlápnutý a krátce zatáhněte za ovládací páčku.
NOTIC E
Pokud zatlačíte na ovládací páčku, aniž byste sešlápli brzdový pedál, parkovací brzda nebude uvolněna a zobrazí se zpráva.
Manuální použití
Když vozidlo stojí:► Krátce zatáhněte za ovládací páčku.Informační kontrolka v ovládací páčce bliká, čímž potvrdí žádost o použití.
Automatická činnost
Automatické uvolnění
Nejprve se ujistěte, že motor běží a dveře řidiče jsou zavřeny.Elektrická parkovací brzda se uvolní automaticky a postupně, když se vozidlo rozjede.S manuální převodovkou► Sešlápněte spojkový pedál až na podlahu a zařaďte první stupeň nebo zpátečku.
