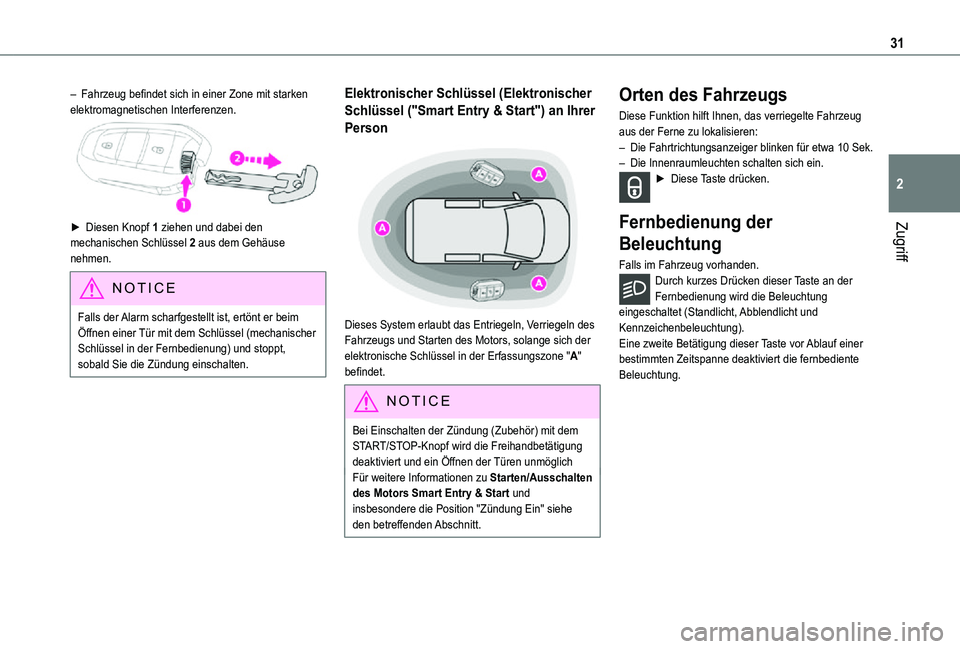

31
Zugriff
2
– Fahrzeug befindet sich in einer Zone mit starken elektromagnetischen Interferenzen.
► Diesen Knopf 1 ziehen und dabei den mechanischen Schlüssel 2 aus dem Gehäuse nehmen.
NOTIC E
Falls der Alarm scharfgestellt ist, ertönt er beim Öffnen einer Tür mit dem Schlüssel (mechanischer Schlüssel in der Fernbedienung) und stoppt, sobald Sie die Zündung einschalten.
Elektronischer Schlüssel (Elektronischer
Schlüssel ("Smart Entry & Start") an Ihrer
Person

Dieses System erlaubt das Entriegeln, Verriegeln des Fahrzeugs und Starten des Motors, solange sich der elektronische Schlüssel in der Erfassungszone "A" befindet.
NOTIC E
Bei Einschalten der Zündung (Zubehör) mit dem START/STOP-Knopf wird die Freihandbetätigung deaktiviert und ein Öffnen der Türen unmöglichFür weitere Informationen zu Starten/Ausschalten des Motors Smart Entry & Start und insbesondere die Position "Zündung Ein" siehe den betreffenden Abschnitt.
Orten des Fahrzeugs
Diese Funktion hilft Ihnen, das verriegelte Fahrzeug aus der Ferne zu lokalisieren:– Die Fahrtrichtungsanzeiger blinken für etwa 10 Sek.– Die Innenraumleuchten schalten sich ein.► Diese Taste drücken.
Fernbedienung der
Beleuchtung
Falls im Fahrzeug vorhanden.Durch kurzes Drücken dieser Taste an der Fernbedienung wird die Beleuchtung eingeschaltet (Standlicht, Abblendlicht und Kennzeichenbeleuchtung).Eine zweite Betätigung dieser Taste vor Ablauf einer bestimmten Zeitspanne deaktiviert die fernbediente Beleuchtung.

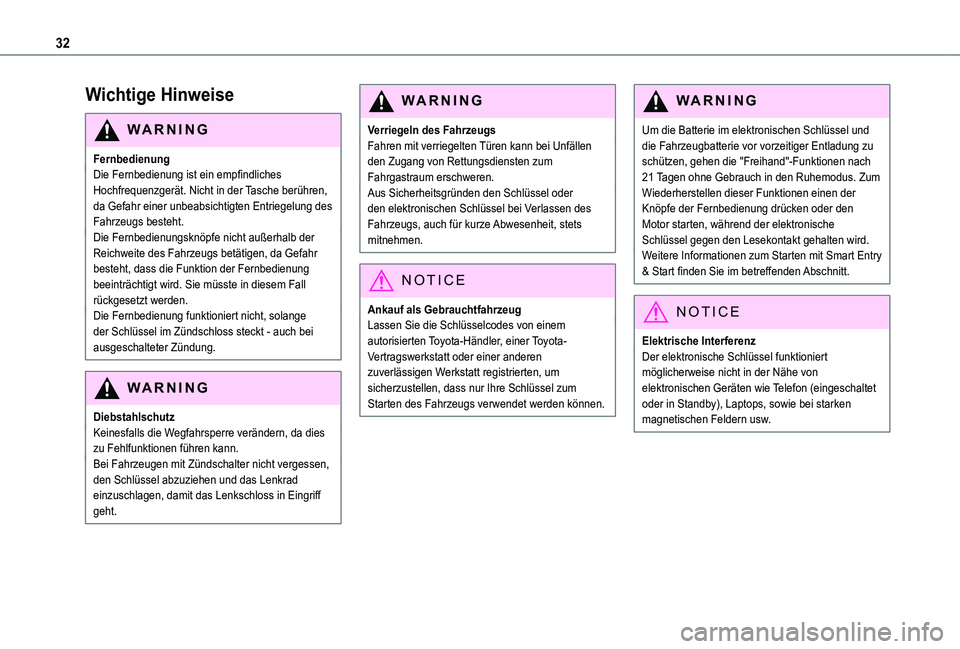

32
Wichtige Hinweise
WARNI NG
FernbedienungDie Fernbedienung ist ein empfindliches Hochfrequenzgerät. Nicht in der Tasche berühren, da Gefahr einer unbeabsichtigten Entriegelung des Fahrzeugs besteht.Die Fernbedienungsknöpfe nicht außerhalb der
Reichweite des Fahrzeugs betätigen, da Gefahr besteht, dass die Funktion der Fernbedienung beeinträchtigt wird. Sie müsste in diesem Fall rückgesetzt werden.Die Fernbedienung funktioniert nicht, solange der Schlüssel im Zündschloss steckt - auch bei ausgeschalteter Zündung.
WARNI NG
DiebstahlschutzKeinesfalls die Wegfahrsperre verändern, da dies zu Fehlfunktionen führen kann.Bei Fahrzeugen mit Zündschalter nicht vergessen, den Schlüssel abzuziehen und das Lenkrad einzuschlagen, damit das Lenkschloss in Eingriff geht.
WARNI NG
Verriegeln des FahrzeugsFahren mit verriegelten Türen kann bei Unfällen den Zugang von Rettungsdiensten zum Fahrgastraum erschweren.Aus Sicherheitsgründen den Schlüssel oder den elektronischen Schlüssel bei Verlassen des Fahrzeugs, auch für kurze Abwesenheit, stets mitnehmen.
NOTIC E
Ankauf als GebrauchtfahrzeugLassen Sie die Schlüsselcodes von einem autorisierten Toyota-Händler, einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt registrierten, um sicherzustellen, dass nur Ihre Schlüssel zum Starten des Fahrzeugs verwendet werden können.
WARNI NG
Um die Batterie im elektronischen Schlüssel und die Fahrzeugbatterie vor vorzeitiger Entladung zu schützen, gehen die "Freihand"-Funktionen nach 21 Tagen ohne Gebrauch in den Ruhemodus. Zum Wiederherstellen dieser Funktionen einen der Knöpfe der Fernbedienung drücken oder den Motor starten, während der elektronische Schlüssel gegen den Lesekontakt gehalten wird.Weitere Informationen zum Starten mit Smart Entry & Start finden Sie im betreffenden Abschnitt.
NOTIC E
Elektrische InterferenzDer elektronische Schlüssel funktioniert möglicherweise nicht in der Nähe von elektronischen Geräten wie Telefon (eingeschaltet oder in Standby), Laptops, sowie bei starken magnetischen Feldern usw.

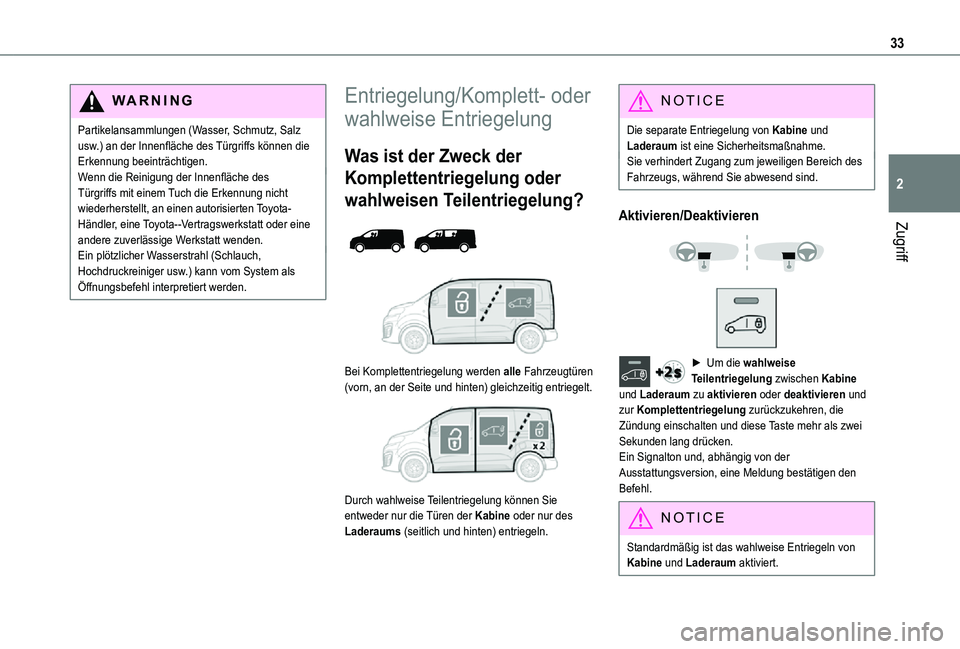

33
Zugriff
2
WARNI NG
Partikelansammlungen (Wasser, Schmutz, Salz usw.) an der Innenfläche des Türgriffs können die Erkennung beeinträchtigen.Wenn die Reinigung der Innenfläche des Türgriffs mit einem Tuch die Erkennung nicht wiederherstellt, an einen autorisierten Toyota-Händler, eine Toyota--Vertragswerkstatt oder eine andere zuverlässige Werkstatt wenden.Ein plötzlicher Wasserstrahl (Schlauch, Hochdruckreiniger usw.) kann vom System als Öffnungsbefehl interpretiert werden.
Entriegelung/Komplett- oder
wahlweise Entriegelung
Was ist der Zweck der
Komplettentriegelung oder
wahlweisen Teilentriegelung?


Bei Komplettentriegelung werden alle Fahrzeugtüren (vorn, an der Seite und hinten) gleichzeitig entriegelt.

Durch wahlweise Teilentriegelung können Sie entweder nur die Türen der Kabine oder nur des Laderaums (seitlich und hinten) entriegeln.
NOTIC E
Die separate Entriegelung von Kabine und Laderaum ist eine Sicherheitsmaßnahme.Sie verhindert Zugang zum jeweiligen Bereich des Fahrzeugs, während Sie abwesend sind.
Aktivieren/Deaktivieren


► Um die wahlweise Teilentriegelung zwischen Kabine und Laderaum zu aktivieren oder deaktivieren und zur Komplettentriegelung zurückzukehren, die Zündung einschalten und diese Taste mehr als zwei Sekunden lang drücken.Ein Signalton und, abhängig von der Ausstattungsversion, eine Meldung bestätigen den Befehl.
NOTIC E
Standardmäßig ist das wahlweise Entriegeln von Kabine und Laderaum aktiviert.

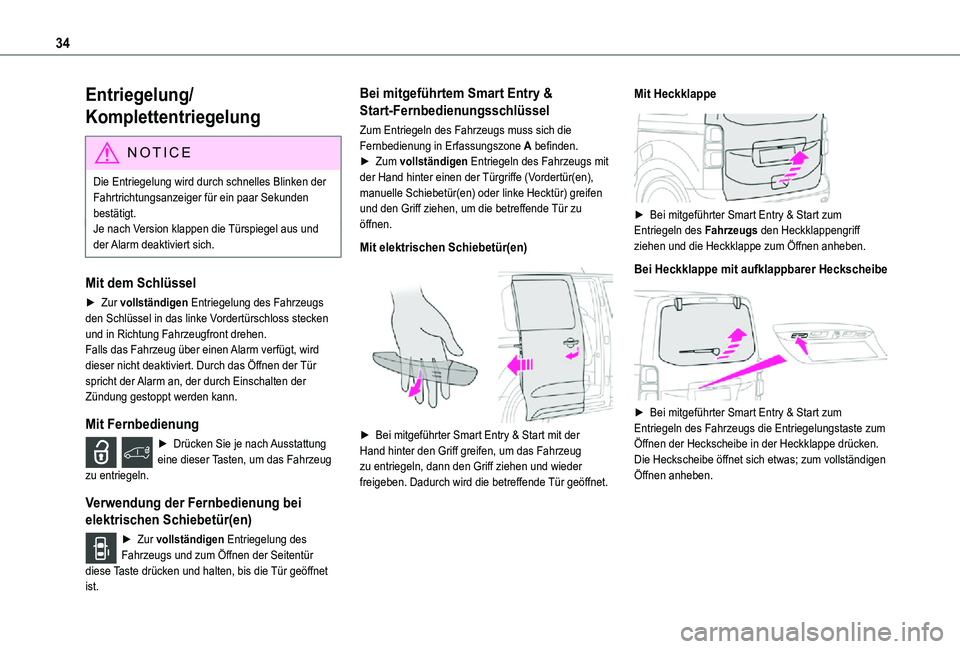

34
Entriegelung/
Komplettentriegelung
NOTIC E
Die Entriegelung wird durch schnelles Blinken der Fahrtrichtungsanzeiger für ein paar Sekunden bestätigt.Je nach Version klappen die Türspiegel aus und der Alarm deaktiviert sich.
Mit dem Schlüssel
► Zur vollständigen Entriegelung des Fahrzeugs den Schlüssel in das linke Vordertürschloss stecken und in Richtung Fahrzeugfront drehen.Falls das Fahrzeug über einen Alarm verfügt, wird dieser nicht deaktiviert. Durch das Öffnen der Tür spricht der Alarm an, der durch Einschalten der Zündung gestoppt werden kann.
Mit Fernbedienung
► Drücken Sie je nach Ausstattung
eine dieser Tasten, um das Fahrzeug zu entriegeln.
Verwendung der Fernbedienung bei
elektrischen Schiebetür(en)
► Zur vollständigen Entriegelung des Fahrzeugs und zum Öffnen der Seitentür diese Taste drücken und halten, bis die Tür geöffnet ist.
Bei mitgeführtem Smart Entry &
Start-Fernbedienungsschlüssel
Zum Entriegeln des Fahrzeugs muss sich die Fernbedienung in Erfassungszone A befinden.► Zum vollständigen Entriegeln des Fahrzeugs mit der Hand hinter einen der Türgriffe (Vordertür(en), manuelle Schiebetür(en) oder linke Hecktür) greifen und den Griff ziehen, um die betreffende Tür zu öffnen.
Mit elektrischen Schiebetür(en)


► Bei mitgeführter Smart Entry & Start mit der Hand hinter den Griff greifen, um das Fahrzeug zu entriegeln, dann den Griff ziehen und wieder freigeben. Dadurch wird die betreffende Tür geöffnet.
Mit Heckklappe


► Bei mitgeführter Smart Entry & Start zum Entriegeln des Fahrzeugs den Heckklappengriff ziehen und die Heckklappe zum Öffnen anheben.
Bei Heckklappe mit aufklappbarer Heckscheibe


► Bei mitgeführter Smart Entry & Start zum Entriegeln des Fahrzeugs die Entriegelungstaste zum Öffnen der Heckscheibe in der Heckklappe drücken. Die Heckscheibe öffnet sich etwas; zum vollständigen Öffnen anheben.

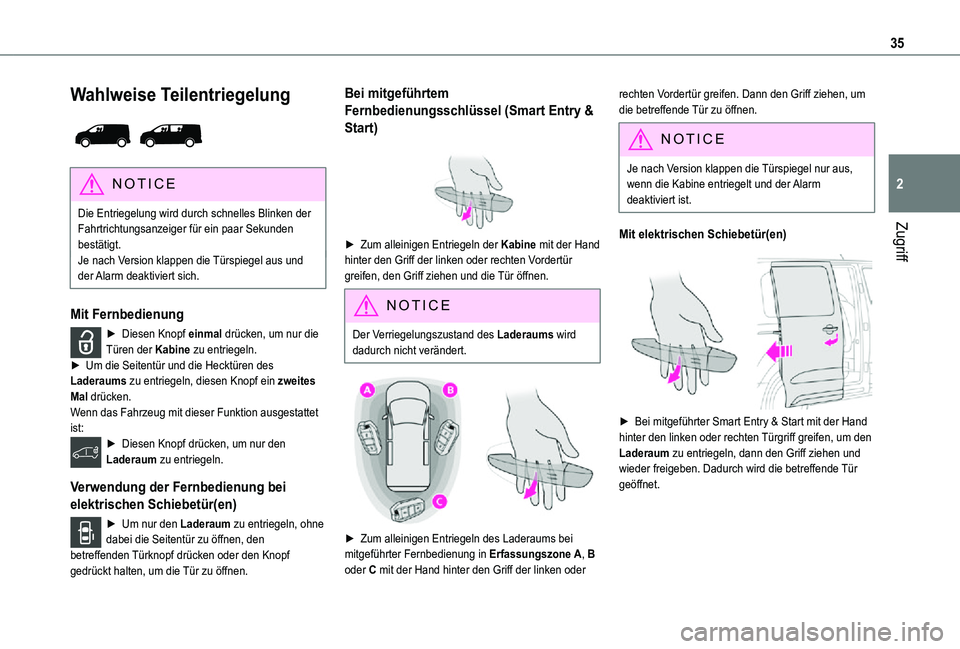

35
Zugriff
2
Wahlweise Teilentriegelung

NOTIC E
Die Entriegelung wird durch schnelles Blinken der Fahrtrichtungsanzeiger für ein paar Sekunden bestätigt.Je nach Version klappen die Türspiegel aus und der Alarm deaktiviert sich.
Mit Fernbedienung
► Diesen Knopf einmal drücken, um nur die Türen der Kabine zu entriegeln.► Um die Seitentür und die Hecktüren des Laderaums zu entriegeln, diesen Knopf ein zweites Mal drücken.Wenn das Fahrzeug mit dieser Funktion ausgestattet ist:► Diesen Knopf drücken, um nur den Laderaum zu entriegeln.
Verwendung der Fernbedienung bei
elektrischen Schiebetür(en)
► Um nur den Laderaum zu entriegeln, ohne dabei die Seitentür zu öffnen, den
betreffenden Türknopf drücken oder den Knopf gedrückt halten, um die Tür zu öffnen.
Bei mitgeführtem
Fernbedienungsschlüssel (Smart Entry &
Start)

► Zum alleinigen Entriegeln der Kabine mit der Hand hinter den Griff der linken oder rechten Vordertür greifen, den Griff ziehen und die Tür öffnen.
NOTIC E
Der Verriegelungszustand des Laderaums wird dadurch nicht verändert.


â–º Zum alleinigen Entriegeln des Laderaums bei
mitgeführter Fernbedienung in Erfassungszone A, B oder C mit der Hand hinter den Griff der linken oder
rechten Vordertür greifen. Dann den Griff ziehen, um die betreffende Tür zu öffnen.
NOTIC E
Je nach Version klappen die Türspiegel nur aus, wenn die Kabine entriegelt und der Alarm deaktiviert ist.
Mit elektrischen Schiebetür(en)


► Bei mitgeführter Smart Entry & Start mit der Hand hinter den linken oder rechten Türgriff greifen, um den Laderaum zu entriegeln, dann den Griff ziehen und wieder freigeben. Dadurch wird die betreffende Tür geöffnet.

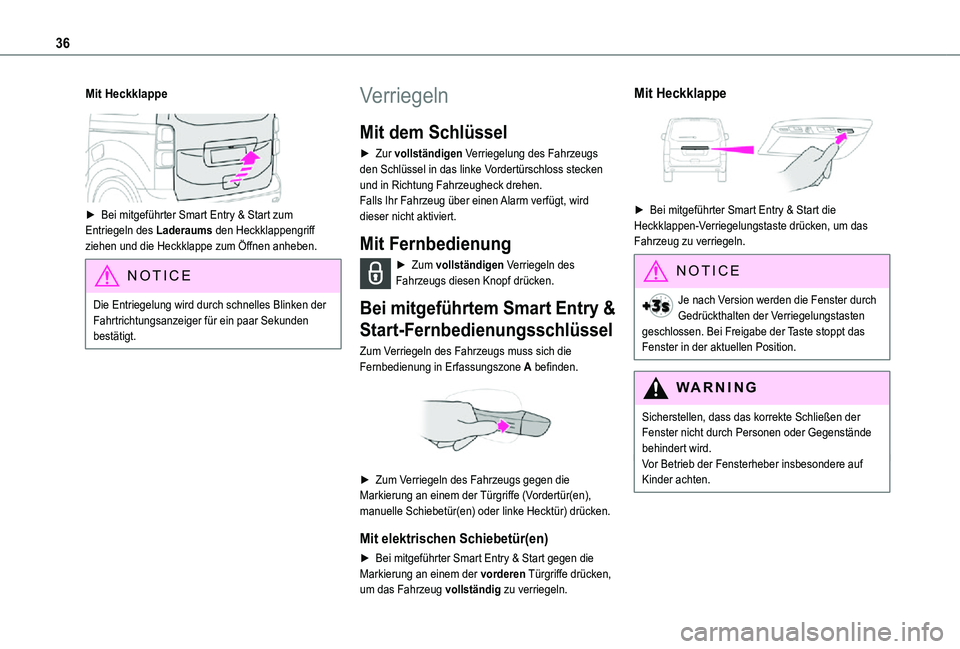

36
Mit Heckklappe


► Bei mitgeführter Smart Entry & Start zum Entriegeln des Laderaums den Heckklappengriff ziehen und die Heckklappe zum Öffnen anheben.
NOTIC E
Die Entriegelung wird durch schnelles Blinken der Fahrtrichtungsanzeiger für ein paar Sekunden bestätigt.
Verriegeln
Mit dem Schlüssel
► Zur vollständigen Verriegelung des Fahrzeugs den Schlüssel in das linke Vordertürschloss stecken und in Richtung Fahrzeugheck drehen.Falls Ihr Fahrzeug über einen Alarm verfügt, wird dieser nicht aktiviert.
Mit Fernbedienung
► Zum vollständigen Verriegeln des Fahrzeugs diesen Knopf drücken.
Bei mitgeführtem Smart Entry &
Start-Fernbedienungsschlüssel
Zum Verriegeln des Fahrzeugs muss sich die Fernbedienung in Erfassungszone A befinden.

► Zum Verriegeln des Fahrzeugs gegen die Markierung an einem der Türgriffe (Vordertür(en), manuelle Schiebetür(en) oder linke Hecktür) drücken.
Mit elektrischen Schiebetür(en)
► Bei mitgeführter Smart Entry & Start gegen die Markierung an einem der vorderen Türgriffe drücken, um das Fahrzeug vollständig zu verriegeln.
Mit Heckklappe

► Bei mitgeführter Smart Entry & Start die Heckklappen-Verriegelungstaste drücken, um das Fahrzeug zu verriegeln.
NOTIC E
Je nach Version werden die Fenster durch Gedrückthalten der Verriegelungstasten geschlossen. Bei Freigabe der Taste stoppt das Fenster in der aktuellen Position.
WARNI NG
Sicherstellen, dass das korrekte Schließen der Fenster nicht durch Personen oder Gegenstände behindert wird.Vor Betrieb der Fensterheber insbesondere auf Kinder achten.

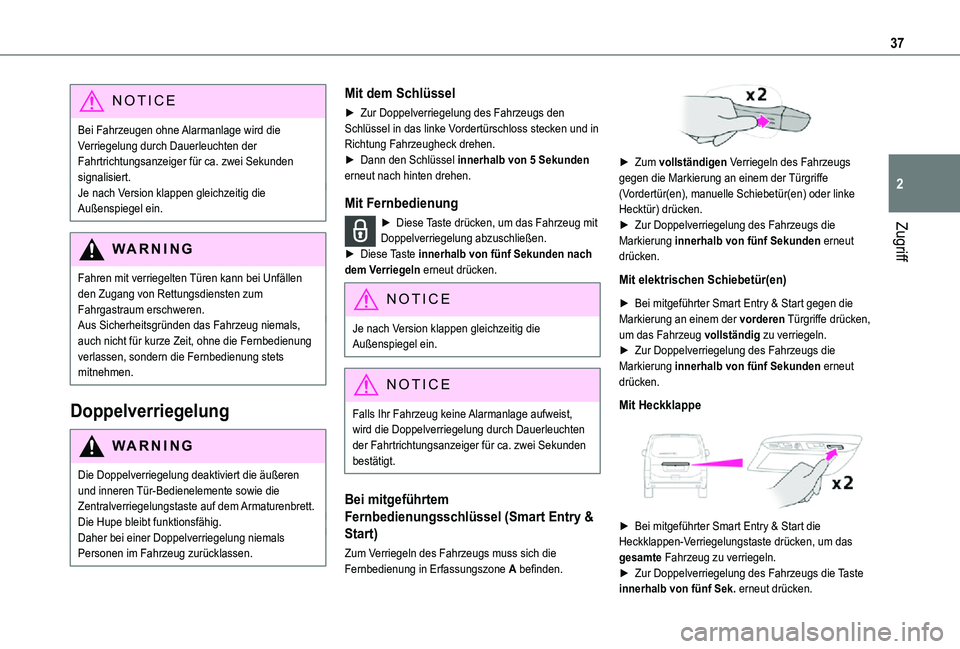

37
Zugriff
2
NOTIC E
Bei Fahrzeugen ohne Alarmanlage wird die Verriegelung durch Dauerleuchten der Fahrtrichtungsanzeiger für ca. zwei Sekunden signalisiert. Je nach Version klappen gleichzeitig die Außenspiegel ein.
WARNI NG
Fahren mit verriegelten Türen kann bei Unfällen den Zugang von Rettungsdiensten zum Fahrgastraum erschweren.Aus Sicherheitsgründen das Fahrzeug niemals, auch nicht für kurze Zeit, ohne die Fernbedienung verlassen, sondern die Fernbedienung stets mitnehmen.
Doppelverriegelung
WARNI NG
Die Doppelverriegelung deaktiviert die äußeren und inneren Tür-Bedienelemente sowie die Zentralverriegelungstaste auf dem Armaturenbrett.Die Hupe bleibt funktionsfähig.Daher bei einer Doppelverriegelung niemals
Personen im Fahrzeug zurücklassen.
Mit dem Schlüssel
► Zur Doppelverriegelung des Fahrzeugs den Schlüssel in das linke Vordertürschloss stecken und in Richtung Fahrzeugheck drehen.► Dann den Schlüssel innerhalb von 5 Sekunden erneut nach hinten drehen.
Mit Fernbedienung
► Diese Taste drücken, um das Fahrzeug mit Doppelverriegelung abzuschließen.► Diese Taste innerhalb von fünf Sekunden nach dem Verriegeln erneut drücken.
NOTIC E
Je nach Version klappen gleichzeitig die Außenspiegel ein.
NOTIC E
Falls Ihr Fahrzeug keine Alarmanlage aufweist, wird die Doppelverriegelung durch Dauerleuchten der Fahrtrichtungsanzeiger für ca. zwei Sekunden bestätigt.
Bei mitgeführtem
Fernbedienungsschlüssel (Smart Entry &
Start)
Zum Verriegeln des Fahrzeugs muss sich die Fernbedienung in Erfassungszone A befinden.

► Zum vollständigen Verriegeln des Fahrzeugs gegen die Markierung an einem der Türgriffe (Vordertür(en), manuelle Schiebetür(en) oder linke Hecktür) drücken.► Zur Doppelverriegelung des Fahrzeugs die Markierung innerhalb von fünf Sekunden erneut drücken.
Mit elektrischen Schiebetür(en)
► Bei mitgeführter Smart Entry & Start gegen die Markierung an einem der vorderen Türgriffe drücken, um das Fahrzeug vollständig zu verriegeln.► Zur Doppelverriegelung des Fahrzeugs die Markierung innerhalb von fünf Sekunden erneut drücken.
Mit Heckklappe


► Bei mitgeführter Smart Entry & Start die Heckklappen-Verriegelungstaste drücken, um das gesamte Fahrzeug zu verriegeln.► Zur Doppelverriegelung des Fahrzeugs die Taste innerhalb von fünf Sek. erneut drücken.

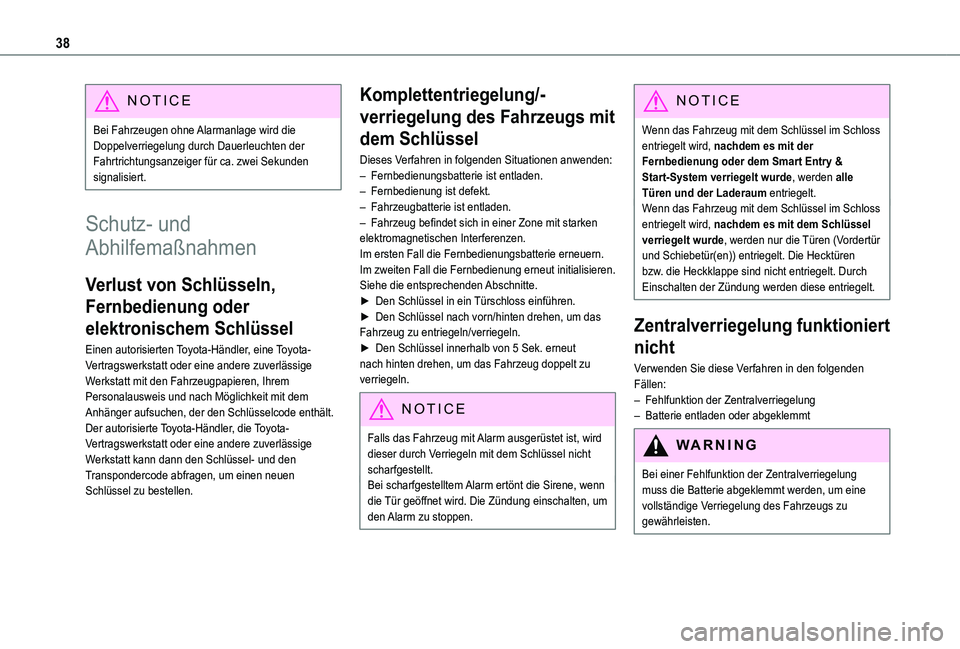

38
NOTIC E
Bei Fahrzeugen ohne Alarmanlage wird die Doppelverriegelung durch Dauerleuchten der Fahrtrichtungsanzeiger für ca. zwei Sekunden signalisiert.
Schutz- und
Abhilfemaßnahmen
Verlust von Schlüsseln,
Fernbedienung oder
elektronischem Schlüssel
Einen autorisierten Toyota-Händler, eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt mit den Fahrzeugpapieren, Ihrem Personalausweis und nach Möglichkeit mit dem Anhänger aufsuchen, der den Schlüsselcode enthält.Der autorisierte Toyota-Händler, die Toyota-Vertragswerkstatt oder eine andere zuverlässige
Werkstatt kann dann den Schlüssel- und den Transpondercode abfragen, um einen neuen Schlüssel zu bestellen.
Komplettentriegelung/-
verriegelung des Fahrzeugs mit
dem Schlüssel
Dieses Verfahren in folgenden Situationen anwenden:– Fernbedienungsbatterie ist entladen.– Fernbedienung ist defekt.– Fahrzeugbatterie ist entladen.– Fahrzeug befindet sich in einer Zone mit starken elektromagnetischen Interferenzen.Im ersten Fall die Fernbedienungsbatterie erneuern.Im zweiten Fall die Fernbedienung erneut initialisieren.Siehe die entsprechenden Abschnitte.► Den Schlüssel in ein Türschloss einführen.► Den Schlüssel nach vorn/hinten drehen, um das Fahrzeug zu entriegeln/verriegeln.► Den Schlüssel innerhalb von 5 Sek. erneut nach hinten drehen, um das Fahrzeug doppelt zu verriegeln.
NOTIC E
Falls das Fahrzeug mit Alarm ausgerüstet ist, wird dieser durch Verriegeln mit dem Schlüssel nicht scharfgestellt.Bei scharfgestelltem Alarm ertönt die Sirene, wenn die Tür geöffnet wird. Die Zündung einschalten, um den Alarm zu stoppen.
NOTIC E
Wenn das Fahrzeug mit dem Schlüssel im Schloss entriegelt wird, nachdem es mit der Fernbedienung oder dem Smart Entry & Start-System verriegelt wurde, werden alle Türen und der Laderaum entriegelt.Wenn das Fahrzeug mit dem Schlüssel im Schloss entriegelt wird, nachdem es mit dem Schlüssel verriegelt wurde, werden nur die Türen (Vordertür und Schiebetür(en)) entriegelt. Die Hecktüren bzw. die Heckklappe sind nicht entriegelt. Durch Einschalten der Zündung werden diese entriegelt.
Zentralverriegelung funktioniert
nicht
Verwenden Sie diese Verfahren in den folgenden Fällen:– Fehlfunktion der Zentralverriegelung– Batterie entladen oder abgeklemmt
WARNI NG
Bei einer Fehlfunktion der Zentralverriegelung muss die Batterie abgeklemmt werden, um eine vollständige Verriegelung des Fahrzeugs zu gewährleisten.

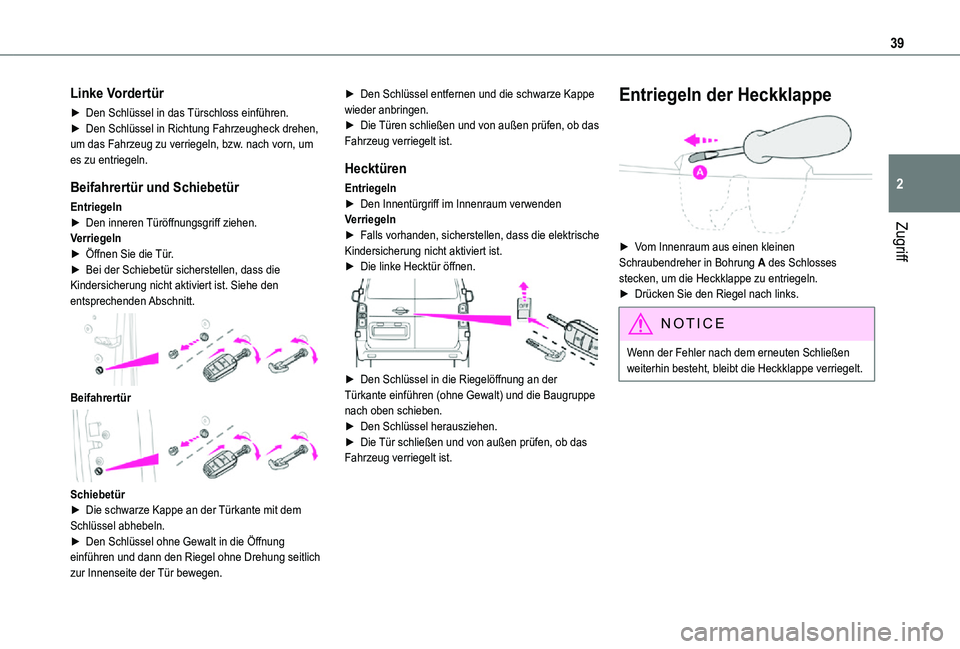

39
Zugriff
2
Linke Vordertür
► Den Schlüssel in das Türschloss einführen.► Den Schlüssel in Richtung Fahrzeugheck drehen, um das Fahrzeug zu verriegeln, bzw. nach vorn, um es zu entriegeln.
Beifahrertür und Schiebetür
Entriegeln► Den inneren Türöffnungsgriff ziehen.Verriegeln► Öffnen Sie die Tür.► Bei der Schiebetür sicherstellen, dass die Kindersicherung nicht aktiviert ist. Siehe den entsprechenden Abschnitt.

Beifahrertür

Schiebetür► Die schwarze Kappe an der Türkante mit dem Schlüssel abhebeln.► Den Schlüssel ohne Gewalt in die Öffnung
einführen und dann den Riegel ohne Drehung seitlich zur Innenseite der Tür bewegen.
► Den Schlüssel entfernen und die schwarze Kappe wieder anbringen.► Die Türen schließen und von außen prüfen, ob das Fahrzeug verriegelt ist.
Hecktüren
Entriegeln► Den Innentürgriff im Innenraum verwendenVerriegeln► Falls vorhanden, sicherstellen, dass die elektrische Kindersicherung nicht aktiviert ist.► Die linke Hecktür öffnen.

► Den Schlüssel in die Riegelöffnung an der Türkante einführen (ohne Gewalt) und die Baugruppe nach oben schieben.► Den Schlüssel herausziehen.► Die Tür schließen und von außen prüfen, ob das
Fahrzeug verriegelt ist.
Entriegeln der Heckklappe

► Vom Innenraum aus einen kleinen Schraubendreher in Bohrung A des Schlosses stecken, um die Heckklappe zu entriegeln.► Drücken Sie den Riegel nach links.
NOTIC E
Wenn der Fehler nach dem erneuten Schließen weiterhin besteht, bleibt die Heckklappe verriegelt.

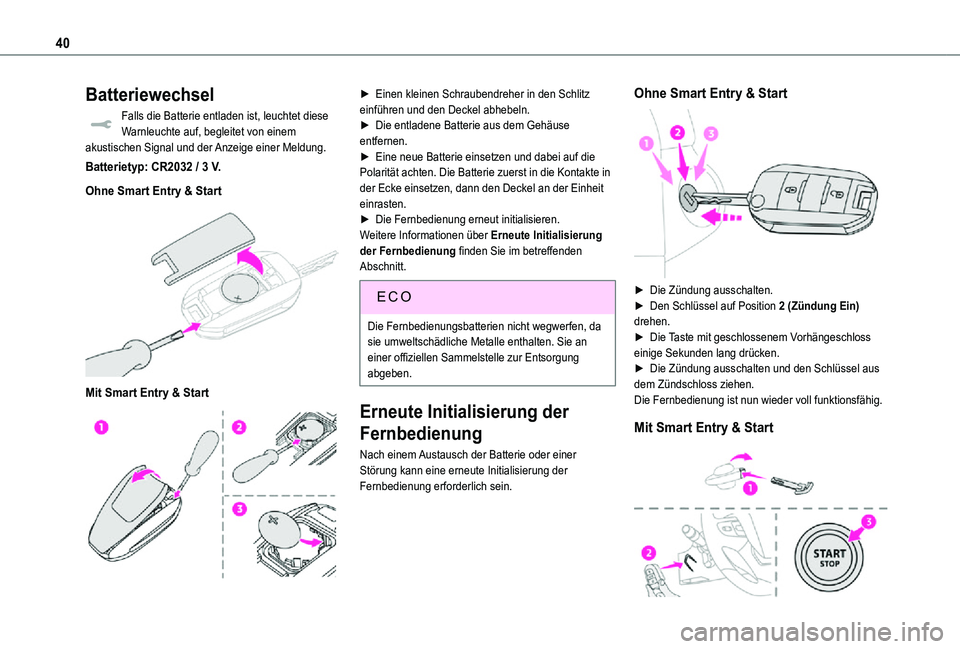

40
Batteriewechsel
Falls die Batterie entladen ist, leuchtet diese Warnleuchte auf, begleitet von einem akustischen Signal und der Anzeige einer Meldung.
Batterietyp: CR2032 / 3 V.
Ohne Smart Entry & Start

Mit Smart Entry & Start

► Einen kleinen Schraubendreher in den Schlitz einführen und den Deckel abhebeln.► Die entladene Batterie aus dem Gehäuse entfernen.► Eine neue Batterie einsetzen und dabei auf die Polarität achten. Die Batterie zuerst in die Kontakte in der Ecke einsetzen, dann den Deckel an der Einheit einrasten.► Die Fernbedienung erneut initialisieren.Weitere Informationen über Erneute Initialisierung der Fernbedienung finden Sie im betreffenden Abschnitt.
EC O
Die Fernbedienungsbatterien nicht wegwerfen, da sie umweltschädliche Metalle enthalten. Sie an einer offiziellen Sammelstelle zur Entsorgung abgeben.
Erneute Initialisierung der
Fernbedienung
Nach einem Austausch der Batterie oder einer Störung kann eine erneute Initialisierung der Fernbedienung erforderlich sein.
Ohne Smart Entry & Start

► Die Zündung ausschalten.► Den Schlüssel auf Position 2 (Zündung Ein) drehen.► Die Taste mit geschlossenem Vorhängeschloss einige Sekunden lang drücken.► Die Zündung ausschalten und den Schlüssel aus dem Zündschloss ziehen.Die Fernbedienung ist nun wieder voll funktionsfähig.
Mit Smart Entry & Start
