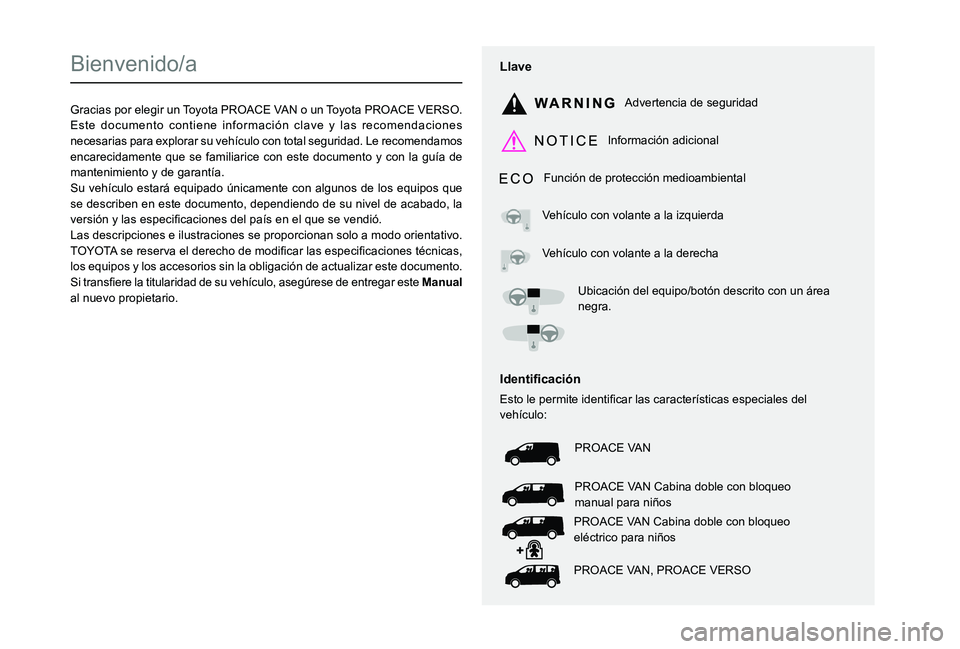

Bienvenido/a
Gracias por elegir un Toyota PROACE VAN o un Toyota PROACE VERSO.Este documento contiene información clave y las recomendaciones necesarias para explorar su vehículo con total seguridad. Le recomend\
amos encarecidamente que se familiarice con este documento y con la guía de mantenimiento y de garantía.Su vehículo estará equipado únicamente con algunos de los equipos que se describen en este documento, dependiendo de su nivel de acabado, la 005900480055Las descripciones e ilustraciones se proporcionan solo a modo orientativo.
0037los equipos y los accesorios sin la obligación de actualizar este documento.0036004C0003Manual al nuevo propietario.
Llave
Advertencia de seguridad
Información adicional
Función de protección medioambiental
Vehículo con volante a la izquierda
Vehículo con volante a la derecha
Ubicación del equipo/botón descrito con un área negra.
002C0047004800510057004C00BF004600440046004C00790051
00280056005700520003004F004800030053004800550050004C005700480003004C0047004800510057004C00BF0046004400550003004F00440056000300460044005500440046005700480055007400560057004C004600440056000300480056005300480046004C0044004F00480056000300470048004F0003vehículo:
PROACE VAN
PROACE VAN Cabina doble con bloqueo manual para niños
PROACE VAN Cabina doble con bloqueo 0048004F0070004600570055004C004600520003005300440055004400030051004C007800520056
PROACE VAN, PROACE VERSO
Page 2 of 360
2

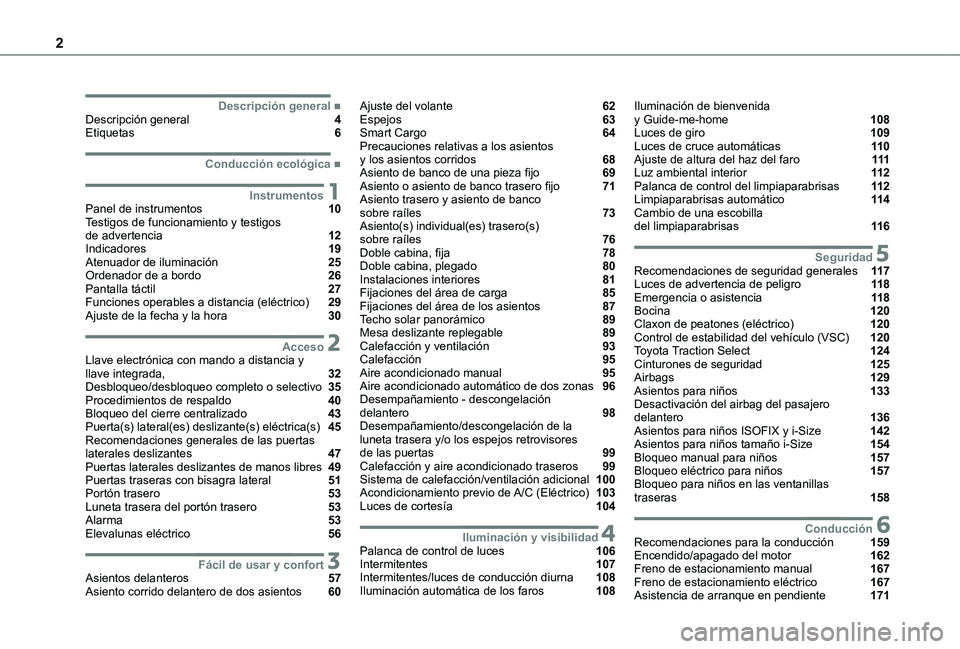

■Descripción generalDescripción general 4Etiquetas 6
■Conducción ecológica
1InstrumentosPanel de instrumentos 10Testigos de funcionamiento y testigos de advertencia 12Indicadores 19Atenuador de iluminación 25Ordenador de a bordo 26Pantalla táctil 27Funciones operables a distancia (eléctrico) 29Ajuste de la fecha y la hora 30
2AccesoLlave electrónica con mando a distancia y llave integrada, 32Desbloqueo/desbloqueo completo o selectivo 35Procedimientos de respaldo 40Bloqueo del cierre centralizado 43Puerta(s) lateral(es) deslizante(s) eléctrica(s) 45Recomendaciones generales de las puertas laterales deslizantes 47Puertas laterales deslizantes de manos libres 49Puertas traseras con bisagra lateral 51Portón trasero 53Luneta trasera del portón trasero 53Alarma 53Elevalunas eléctrico 56
3Fácil de usar y confortAsientos delanteros 57Asiento corrido delantero de dos asientos 60
Ajuste del volante 62Espejos 63Smart Cargo 64Precauciones relativas a los asientos y los asientos corridos 68Asiento de banco de una pieza fijo 69Asiento o asiento de banco trasero fijo 71Asiento trasero y asiento de banco sobre raíles 73Asiento(s) individual(es) trasero(s) sobre raíles 76Doble cabina, fija 78Doble cabina, plegado 80Instalaciones interiores 81Fijaciones del área de carga 85Fijaciones del área de los asientos 87Techo solar panorámico 89Mesa deslizante replegable 89Calefacción y ventilación 93Calefacción 95Aire acondicionado manual 95Aire acondicionado automático de dos zonas 96Desempañamiento - descongelación delantero 98Desempañamiento/descongelación de la luneta trasera y/o los espejos retrovisores de las puertas 99Calefacción y aire acondicionado traseros 99Sistema de calefacción/ventilación adicional 100Acondicionamiento previo de A/C (Eléctrico) 103Luces de cortesía 104
4Iluminación y visibilidadPalanca de control de luces 106Intermitentes 107Intermitentes/luces de conducción diurna 108Iluminación automática de los faros 108
Iluminación de bienvenida y Guide-me-home 108Luces de giro 109Luces de cruce automáticas 11 0Ajuste de altura del haz del faro 111Luz ambiental interior 11 2Palanca de control del limpiaparabrisas 11 2Limpiaparabrisas automático 11 4Cambio de una escobilla del limpiaparabrisas 11 6
5SeguridadRecomendaciones de seguridad generales 11 7Luces de advertencia de peligro 11 8Emergencia o asistencia 11 8Bocina 120Claxon de peatones (eléctrico) 120Control de estabilidad del vehículo (VSC) 120Toyota Traction Select 124Cinturones de seguridad 125Airbags 129Asientos para niños 133Desactivación del airbag del pasajero delantero 136Asientos para niños ISOFIX y i-Size 142Asientos para niños tamaño i-Size 154Bloqueo manual para niños 157Bloqueo eléctrico para niños 157Bloqueo para niños en las ventanillas traseras 158
6ConducciónRecomendaciones para la conducción 159Encendido/apagado del motor 162Freno de estacionamiento manual 167Freno de estacionamiento eléctrico 167Asistencia de arranque en pendiente 171
Page 3 of 360
3
Contenidos

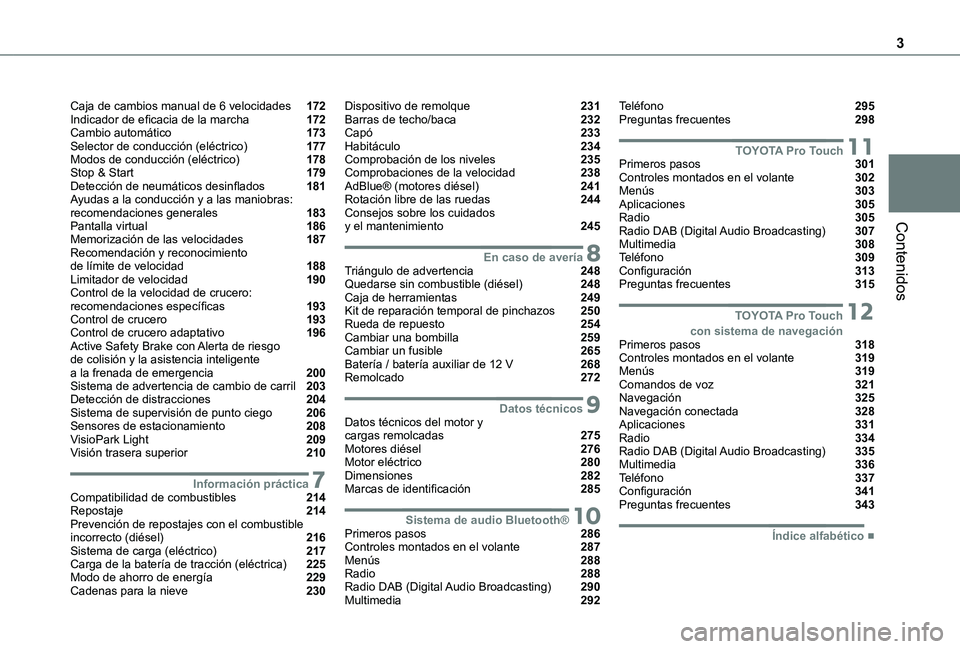

Caja de cambios manual de 6 velocidades 172Indicador de eficacia de la marcha 172Cambio automático 173Selector de conducción (eléctrico) 177Modos de conducción (eléctrico) 178Stop & Start 179Detección de neumáticos desinflados 181Ayudas a la conducción y a las maniobras: recomendaciones generales 183Pantalla virtual 186Memorización de las velocidades 187Recomendación y reconocimiento de límite de velocidad 188Limitador de velocidad 190Control de la velocidad de crucero: recomendaciones específicas 193Control de crucero 193Control de crucero adaptativo 196Active Safety Brake con Alerta de riesgo de colisión y la asistencia inteligente a la frenada de emergencia 200Sistema de advertencia de cambio de carril 203Detección de distracciones 204Sistema de supervisión de punto ciego 206Sensores de estacionamiento 208VisioPark Light 209Visión trasera superior 210
7Información prácticaCompatibilidad de combustibles 214Repostaje 214Prevención de repostajes con el combustible incorrecto (diésel) 216Sistema de carga (eléctrico) 217Carga de la batería de tracción (eléctrica) 225Modo de ahorro de energía 229Cadenas para la nieve 230
Dispositivo de remolque 231Barras de techo/baca 232Capó 233Habitáculo 234Comprobación de los niveles 235Comprobaciones de la velocidad 238AdBlue® (motores diésel) 241Rotación libre de las ruedas 244Consejos sobre los cuidados y el mantenimiento 245
8En caso de averíaTriángulo de advertencia 248Quedarse sin combustible (diésel) 248Caja de herramientas 249Kit de reparación temporal de pinchazos 250Rueda de repuesto 254Cambiar una bombilla 259Cambiar un fusible 265Batería / batería auxiliar de 12 V 268Remolcado 272
9Datos técnicosDatos técnicos del motor y cargas remolcadas 275Motores diésel 276Motor eléctrico 280Dimensiones 282Marcas de identificación 285
10Sistema de audio Bluetooth®Primeros pasos 286Controles montados en el volante 287Menús 288Radio 288Radio DAB (Digital Audio Broadcasting) 290Multimedia 292
Teléfono 295Preguntas frecuentes 298
11TOYOTA Pro TouchPrimeros pasos 301Controles montados en el volante 302Menús 303Aplicaciones 305Radio 305Radio DAB (Digital Audio Broadcasting) 307Multimedia 308Teléfono 309Configuración 313Preguntas frecuentes 315
12 TOYOTA Pro Touch con sistema de navegaciónPrimeros pasos 318Controles montados en el volante 319Menús 319Comandos de voz 321Navegación 325Navegación conectada 328Aplicaciones 331Radio 334Radio DAB (Digital Audio Broadcasting) 335Multimedia 336Teléfono 337Configuración 341Preguntas frecuentes 343
■Índice alfabético
Page 4 of 360
4

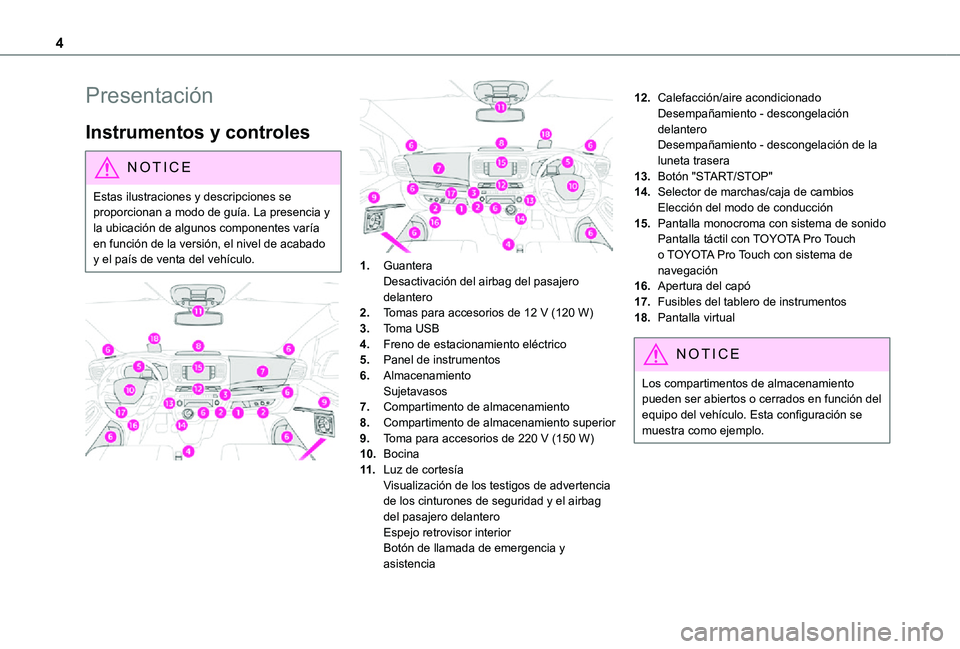

Presentación
Instrumentos y controles
NOTIC E
Estas ilustraciones y descripciones se proporcionan a modo de guía. La presencia y la ubicación de algunos componentes varía
en función de la versión, el nivel de acabado y el país de venta del vehículo.
1.GuanteraDesactivación del airbag del pasajero delantero
2.Tomas para accesorios de 12 V (120 W)
3.Toma USB
4.Freno de estacionamiento eléctrico
5.Panel de instrumentos
6.AlmacenamientoSujetavasos
7.Compartimento de almacenamiento
8.Compartimento de almacenamiento superior
9.Toma para accesorios de 220 V (150 W)
10.Bocina
11 .Luz de cortesíaVisualización de los testigos de advertencia de los cinturones de seguridad y el airbag del pasajero delanteroEspejo retrovisor interiorBotón de llamada de emergencia y asistencia
12.Calefacción/aire acondicionadoDesempañamiento - descongelación delanteroDesempañamiento - descongelación de la luneta trasera
13.Botón "START/STOP"
14.Selector de marchas/caja de cambiosElección del modo de conducción
15.Pantalla monocroma con sistema de sonidoPantalla táctil con TOYOTA Pro Touch o TOYOTA Pro Touch con sistema de navegación
16.Apertura del capó
17.Fusibles del tablero de instrumentos
18.Pantalla virtual
NOTIC E
Los compartimentos de almacenamiento pueden ser abiertos o cerrados en función del equipo del vehículo. Esta configuración se muestra como ejemplo.
Page 5 of 360
5
Descripción general

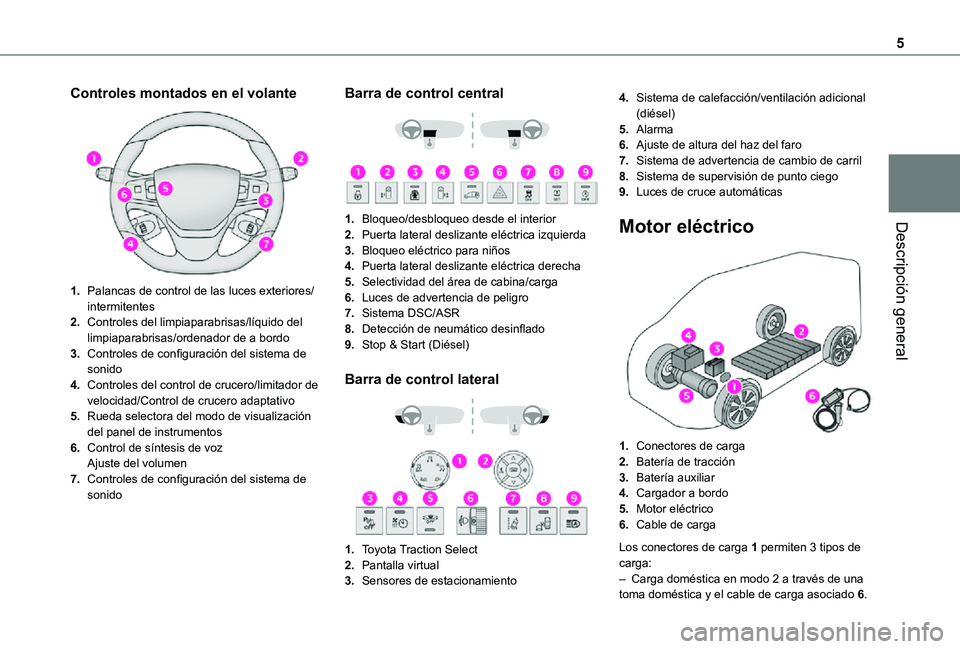

Controles montados en el volante
1.Palancas de control de las luces exteriores/intermitentes
2.Controles del limpiaparabrisas/líquido del limpiaparabrisas/ordenador de a bordo
3.Controles de configuración del sistema de sonido
4.Controles del control de crucero/limitador de velocidad/Control de crucero adaptativo
5.Rueda selectora del modo de visualización del panel de instrumentos
6.Control de síntesis de vozAjuste del volumen
7.Controles de configuración del sistema de sonido
Barra de control central
1.Bloqueo/desbloqueo desde el interior
2.Puerta lateral deslizante eléctrica izquierda
3.Bloqueo eléctrico para niños
4.Puerta lateral deslizante eléctrica derecha
5.Selectividad del área de cabina/carga
6.Luces de advertencia de peligro
7.Sistema DSC/ASR
8.Detección de neumático desinflado
9.Stop & Start (Diésel)
Barra de control lateral
1.Toyota Traction Select
2.Pantalla virtual
3.Sensores de estacionamiento
4.Sistema de calefacción/ventilación adicional (diésel)
5.Alarma
6.Ajuste de altura del haz del faro
7.Sistema de advertencia de cambio de carril
8.Sistema de supervisión de punto ciego
9.Luces de cruce automáticas
Motor eléctrico
1.Conectores de carga
2.Batería de tracción
3.Batería auxiliar
4.Cargador a bordo
5.Motor eléctrico
6.Cable de carga
Los conectores de carga 1 permiten 3 tipos de carga:– Carga doméstica en modo 2 a través de una toma doméstica y el cable de carga asociado 6.
Page 6 of 360
6

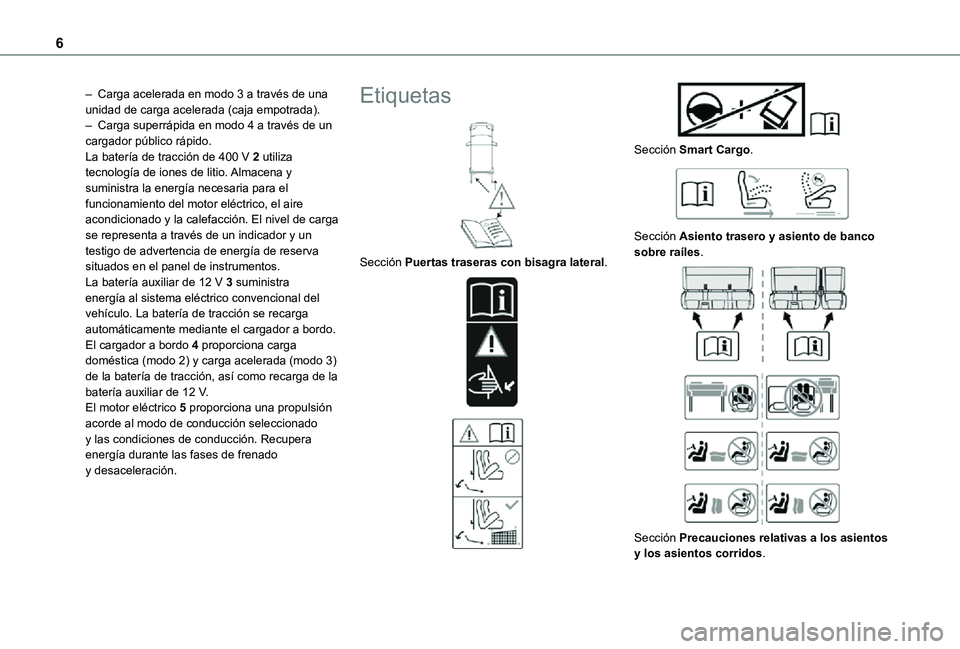

– Carga acelerada en modo 3 a través de una unidad de carga acelerada (caja empotrada).– Carga superrápida en modo 4 a través de un cargador público rápido.La batería de tracción de 400 V 2 utiliza tecnología de iones de litio. Almacena y suministra la energía necesaria para el funcionamiento del motor eléctrico, el aire acondicionado y la calefacción. El nivel de carga se representa a través de un indicador y un testigo de advertencia de energía de reserva situados en el panel de instrumentos.La batería auxiliar de 12 V 3 suministra energía al sistema eléctrico convencional del vehículo. La batería de tracción se recarga automáticamente mediante el cargador a bordo.El cargador a bordo 4 proporciona carga doméstica (modo 2) y carga acelerada (modo 3) de la batería de tracción, así como recarga de la batería auxiliar de 12 V.El motor eléctrico 5 proporciona una propulsión acorde al modo de conducción seleccionado y las condiciones de conducción. Recupera
energía durante las fases de frenado y desaceleración.
Etiquetas
Sección Puertas traseras con bisagra lateral.
Sección Smart Cargo.
Sección Asiento trasero y asiento de banco sobre raíles.
Sección Precauciones relativas a los asientos
y los asientos corridos.
Page 7 of 360
7
Descripción general

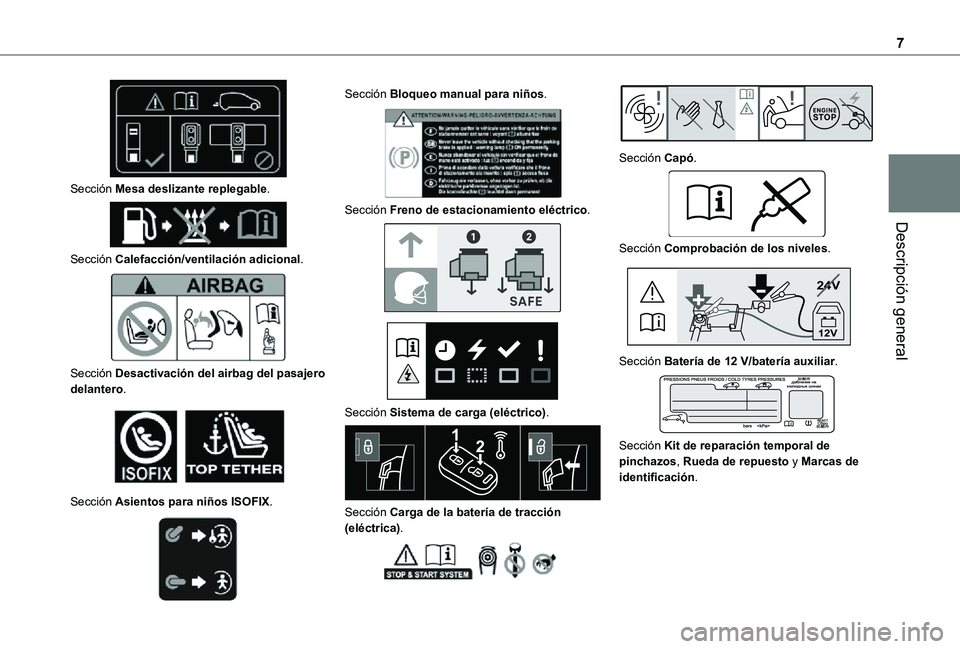

Sección Mesa deslizante replegable.
Sección Calefacción/ventilación adicional.
Sección Desactivación del airbag del pasajero delantero.
Sección Asientos para niños ISOFIX.
Sección Bloqueo manual para niños.
Sección Freno de estacionamiento eléctrico.
Sección Sistema de carga (eléctrico).
Sección Carga de la batería de tracción (eléctrica).
Sección Capó.
Sección Comprobación de los niveles.
24V
12V
Sección Batería de 12 V/batería auxiliar.
Sección Kit de reparación temporal de pinchazos, Rueda de repuesto y Marcas de identificación.
Page 8 of 360
8

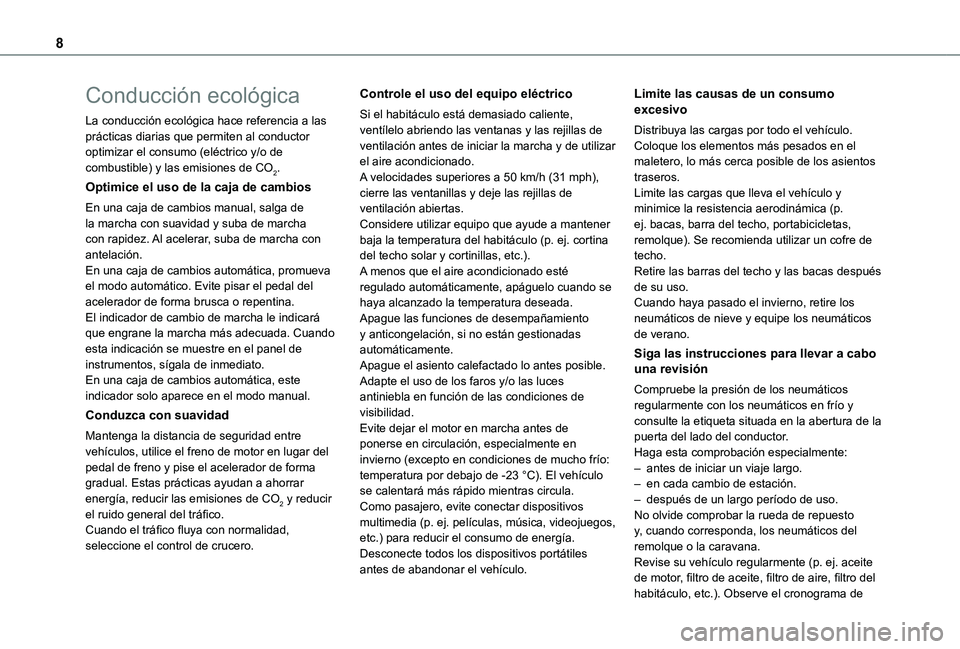

Conducción ecológica
La conducción ecológica hace referencia a las prácticas diarias que permiten al conductor optimizar el consumo (eléctrico y/o de combustible) y las emisiones de CO2.
Optimice el uso de la caja de cambios
En una caja de cambios manual, salga de la marcha con suavidad y suba de marcha con rapidez. Al acelerar, suba de marcha con antelación.En una caja de cambios automática, promueva el modo automático. Evite pisar el pedal del acelerador de forma brusca o repentina.El indicador de cambio de marcha le indicará que engrane la marcha más adecuada. Cuando esta indicación se muestre en el panel de instrumentos, sígala de inmediato.En una caja de cambios automática, este indicador solo aparece en el modo manual.
Conduzca con suavidad
Mantenga la distancia de seguridad entre
vehículos, utilice el freno de motor en lugar del pedal de freno y pise el acelerador de forma gradual. Estas prácticas ayudan a ahorrar energía, reducir las emisiones de CO2 y reducir el ruido general del tráfico.Cuando el tráfico fluya con normalidad, seleccione el control de crucero.
Controle el uso del equipo eléctrico
Si el habitáculo está demasiado caliente, ventílelo abriendo las ventanas y las rejillas de ventilación antes de iniciar la marcha y de utilizar el aire acondicionado.A velocidades superiores a 50 km/h (31 mph), cierre las ventanillas y deje las rejillas de ventilación abiertas.Considere utilizar equipo que ayude a mantener baja la temperatura del habitáculo (p. ej. cortina del techo solar y cortinillas, etc.).A menos que el aire acondicionado esté regulado automáticamente, apáguelo cuando se haya alcanzado la temperatura deseada.Apague las funciones de desempañamiento y anticongelación, si no están gestionadas automáticamente.Apague el asiento calefactado lo antes posible.Adapte el uso de los faros y/o las luces antiniebla en función de las condiciones de visibilidad.Evite dejar el motor en marcha antes de ponerse en circulación, especialmente en
invierno (excepto en condiciones de mucho frío: temperatura por debajo de -23 °C). El vehículo se calentará más rápido mientras circula.Como pasajero, evite conectar dispositivos multimedia (p. ej. películas, música, videojuegos, etc.) para reducir el consumo de energía.Desconecte todos los dispositivos portátiles antes de abandonar el vehículo.
Limite las causas de un consumo excesivo
Distribuya las cargas por todo el vehículo. Coloque los elementos más pesados en el maletero, lo más cerca posible de los asientos traseros.Limite las cargas que lleva el vehículo y minimice la resistencia aerodinámica (p. ej. bacas, barra del techo, portabicicletas, remolque). Se recomienda utilizar un cofre de techo.Retire las barras del techo y las bacas después de su uso.Cuando haya pasado el invierno, retire los neumáticos de nieve y equipe los neumáticos de verano.
Siga las instrucciones para llevar a cabo una revisión
Compruebe la presión de los neumáticos regularmente con los neumáticos en frío y consulte la etiqueta situada en la abertura de la puerta del lado del conductor.
Haga esta comprobación especialmente:– antes de iniciar un viaje largo.– en cada cambio de estación.– después de un largo período de uso.No olvide comprobar la rueda de repuesto y, cuando corresponda, los neumáticos del remolque o la caravana.Revise su vehículo regularmente (p. ej. aceite de motor, filtro de aceite, filtro de aire, filtro del habitáculo, etc.). Observe el cronograma de
Page 9 of 360
9
Conducción ecológica

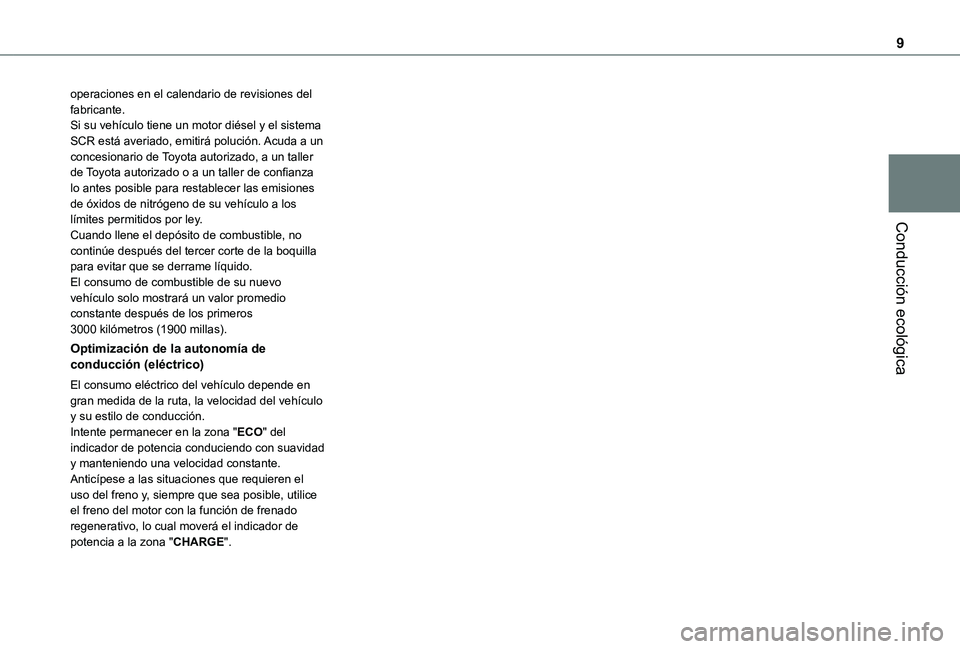

operaciones en el calendario de revisiones del fabricante.Si su vehículo tiene un motor diésel y el sistema SCR está averiado, emitirá polución. Acuda a un concesionario de Toyota autorizado, a un taller de Toyota autorizado o a un taller de confianza lo antes posible para restablecer las emisiones de óxidos de nitrógeno de su vehículo a los límites permitidos por ley.Cuando llene el depósito de combustible, no continúe después del tercer corte de la boquilla para evitar que se derrame líquido.El consumo de combustible de su nuevo vehículo solo mostrará un valor promedio constante después de los primeros 3000 kilómetros (1900 millas).
Optimización de la autonomía de conducción (eléctrico)
El consumo eléctrico del vehículo depende en gran medida de la ruta, la velocidad del vehículo y su estilo de conducción.Intente permanecer en la zona "ECO" del
indicador de potencia conduciendo con suavidad y manteniendo una velocidad constante.Anticípese a las situaciones que requieren el uso del freno y, siempre que sea posible, utilice el freno del motor con la función de frenado regenerativo, lo cual moverá el indicador de potencia a la zona "CHARGE".
Page 10 of 360
10
Panel de instrumentos
Velocímetro
Velocímetro analógico (km/h o mph).
Indicadores y pantallas
Con pantalla de texto o pantalla de matriz de LCD
1.Indicador de combustible
2.Indicador de temperatura del refrigerante del motor.
Con pantalla de matriz (eléctrica)
1.Indicador de consumo de confort térmico
2.Indicador del nivel de carga
Con pantalla LCD
Con pantalla de texto de LCD
Con pantalla de matriz
