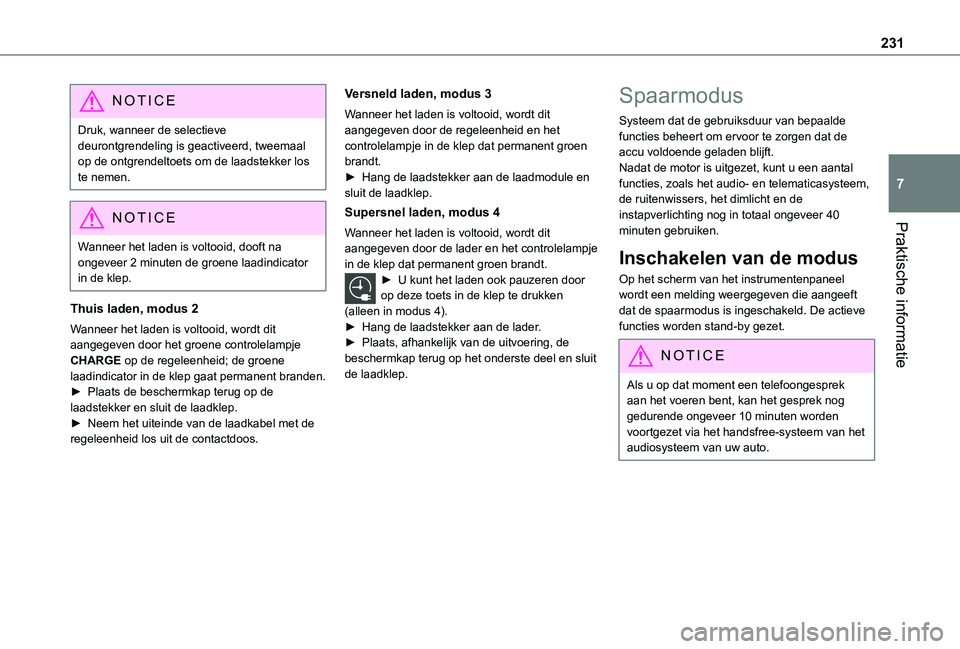

231
Praktische informatie
7
NOTIC E
Druk, wanneer de selectieve deurontgrendeling is geactiveerd, tweemaal op de ontgrendeltoets om de laadstekker los te nemen.
NOTIC E
Wanneer het laden is voltooid, dooft na ongeveer 2 minuten de groene laadindicator in de klep.
Thuis laden, modus 2
Wanneer het laden is voltooid, wordt dit aangegeven door het groene controlelampje CHARGE op de regeleenheid; de groene laadindicator in de klep gaat permanent branden.► Plaats de beschermkap terug op de laadstekker en sluit de laadklep.► Neem het uiteinde van de laadkabel met de regeleenheid los uit de contactdoos.
Versneld laden, modus 3
Wanneer het laden is voltooid, wordt dit aangegeven door de regeleenheid en het controlelampje in de klep dat permanent groen brandt.► Hang de laadstekker aan de laadmodule en sluit de laadklep.
Supersnel laden, modus 4
Wanneer het laden is voltooid, wordt dit aangegeven door de lader en het controlelampje in de klep dat permanent groen brandt.► U kunt het laden ook pauzeren door op deze toets in de klep te drukken (alleen in modus 4).► Hang de laadstekker aan de lader.► Plaats, afhankelijk van de uitvoering, de beschermkap terug op het onderste deel en sluit de laadklep.
Spaarmodus
Systeem dat de gebruiksduur van bepaalde functies beheert om ervoor te zorgen dat de accu voldoende geladen blijft.Nadat de motor is uitgezet, kunt u een aantal functies, zoals het audio- en telematicasysteem, de ruitenwissers, het dimlicht en de instapverlichting nog in totaal ongeveer 40 minuten gebruiken.
Inschakelen van de modus
Op het scherm van het instrumentenpaneel wordt een melding weergegeven die aangeeft dat de spaarmodus is ingeschakeld. De actieve functies worden stand-by gezet.
NOTIC E
Als u op dat moment een telefoongesprek aan het voeren bent, kan het gesprek nog gedurende ongeveer 10 minuten worden voortgezet via het handsfree-systeem van het audiosysteem van uw auto.

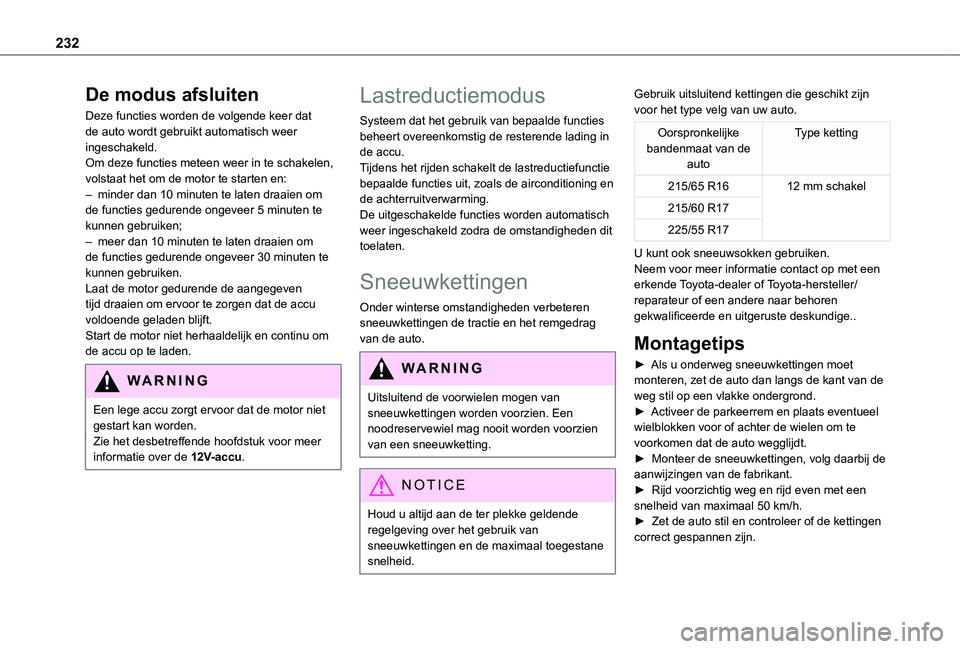

232
De modus afsluiten
Deze functies worden de volgende keer dat de auto wordt gebruikt automatisch weer ingeschakeld.Om deze functies meteen weer in te schakelen, volstaat het om de motor te starten en:– minder dan 10 minuten te laten draaien om de functies gedurende ongeveer 5 minuten te kunnen gebruiken;– meer dan 10 minuten te laten draaien om de functies gedurende ongeveer 30 minuten te kunnen gebruiken.Laat de motor gedurende de aangegeven tijd draaien om ervoor te zorgen dat de accu voldoende geladen blijft.Start de motor niet herhaaldelijk en continu om de accu op te laden.
WARNI NG
Een lege accu zorgt ervoor dat de motor niet gestart kan worden.Zie het desbetreffende hoofdstuk voor meer informatie over de 12V-accu.
Lastreductiemodus
Systeem dat het gebruik van bepaalde functies beheert overeenkomstig de resterende lading in de accu.Tijdens het rijden schakelt de lastreductiefunctie bepaalde functies uit, zoals de airconditioning en de achterruitverwarming.De uitgeschakelde functies worden automatisch weer ingeschakeld zodra de omstandigheden dit toelaten.
Sneeuwkettingen
Onder winterse omstandigheden verbeteren sneeuwkettingen de tractie en het remgedrag van de auto.
WARNI NG
Uitsluitend de voorwielen mogen van sneeuwkettingen worden voorzien. Een noodreservewiel mag nooit worden voorzien van een sneeuwketting.
NOTIC E
Houd u altijd aan de ter plekke geldende regelgeving over het gebruik van
sneeuwkettingen en de maximaal toegestane snelheid.
Gebruik uitsluitend kettingen die geschikt zijn voor het type velg van uw auto.
Oorspronkelijke bandenmaat van de auto
Type ketting
215/65 R1612 mm schakel
215/60 R17
225/55 R17
U kunt ook sneeuwsokken gebruiken.Neem voor meer informatie contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige..
Montagetips
► Als u onderweg sneeuwkettingen moet monteren, zet de auto dan langs de kant van de weg stil op een vlakke ondergrond.► Activeer de parkeerrem en plaats eventueel wielblokken voor of achter de wielen om te voorkomen dat de auto wegglijdt.
► Monteer de sneeuwkettingen, volg daarbij de aanwijzingen van de fabrikant.► Rijd voorzichtig weg en rijd even met een snelheid van maximaal 50 km/h.► Zet de auto stil en controleer of de kettingen correct gespannen zijn.

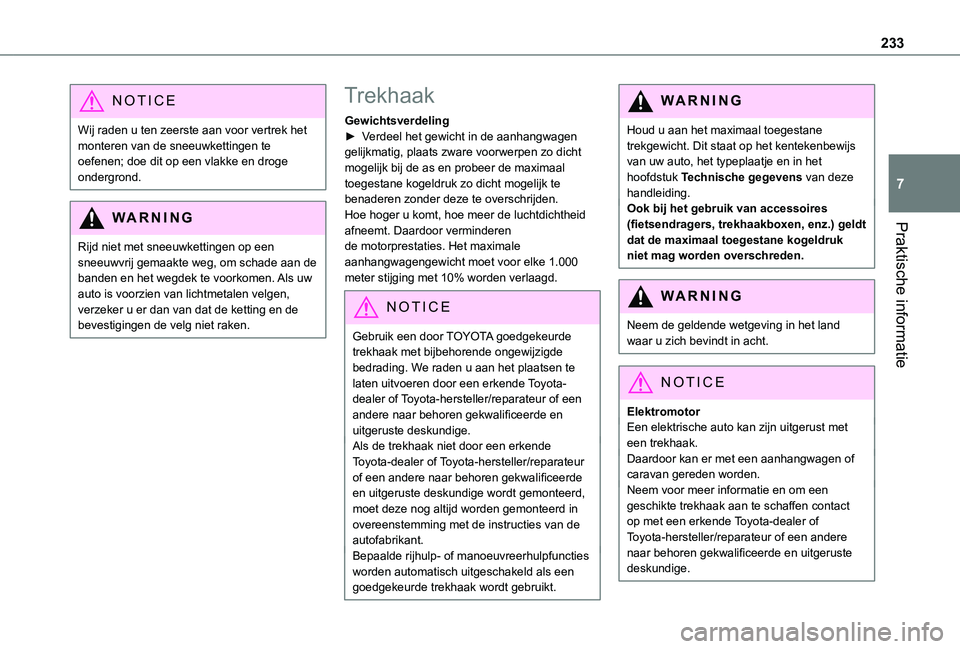

233
Praktische informatie
7
NOTIC E
Wij raden u ten zeerste aan voor vertrek het monteren van de sneeuwkettingen te oefenen; doe dit op een vlakke en droge ondergrond.
WARNI NG
Rijd niet met sneeuwkettingen op een sneeuwvrij gemaakte weg, om schade aan de banden en het wegdek te voorkomen. Als uw auto is voorzien van lichtmetalen velgen, verzeker u er dan van dat de ketting en de bevestigingen de velg niet raken.
Trekhaak
Gewichtsverdeling► Verdeel het gewicht in de aanhangwagen gelijkmatig, plaats zware voorwerpen zo dicht mogelijk bij de as en probeer de maximaal toegestane kogeldruk zo dicht mogelijk te benaderen zonder deze te overschrijden.Hoe hoger u komt, hoe meer de luchtdichtheid afneemt. Daardoor verminderen de motorprestaties. Het maximale aanhangwagengewicht moet voor elke 1.000 meter stijging met 10% worden verlaagd.
NOTIC E
Gebruik een door TOYOTA goedgekeurde trekhaak met bijbehorende ongewijzigde bedrading. We raden u aan het plaatsen te laten uitvoeren door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.Als de trekhaak niet door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige wordt gemonteerd, moet deze nog altijd worden gemonteerd in overeenstemming met de instructies van de autofabrikant.Bepaalde rijhulp- of manoeuvreerhulpfuncties worden automatisch uitgeschakeld als een goedgekeurde trekhaak wordt gebruikt.
WARNI NG
Houd u aan het maximaal toegestane trekgewicht. Dit staat op het kentekenbewijs van uw auto, het typeplaatje en in het hoofdstuk Technische gegevens van deze handleiding.Ook bij het gebruik van accessoires (fietsendragers, trekhaakboxen, enz.) geldt dat de maximaal toegestane kogeldruk niet mag worden overschreden.
WARNI NG
Neem de geldende wetgeving in het land waar u zich bevindt in acht.
NOTIC E
ElektromotorEen elektrische auto kan zijn uitgerust met een trekhaak.Daardoor kan er met een aanhangwagen of caravan gereden worden.Neem voor meer informatie en om een geschikte trekhaak aan te schaffen contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

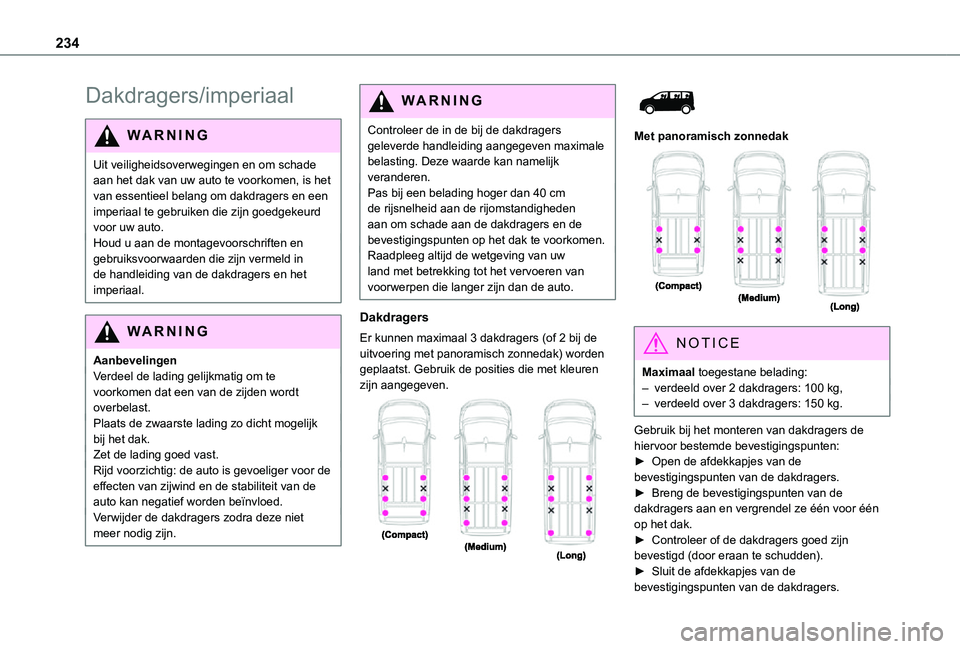

234
Dakdragers/imperiaal
WARNI NG
Uit veiligheidsoverwegingen en om schade aan het dak van uw auto te voorkomen, is het van essentieel belang om dakdragers en een imperiaal te gebruiken die zijn goedgekeurd voor uw auto.Houd u aan de montagevoorschriften en gebruiksvoorwaarden die zijn vermeld in de handleiding van de dakdragers en het imperiaal.
WARNI NG
AanbevelingenVerdeel de lading gelijkmatig om te voorkomen dat een van de zijden wordt overbelast.Plaats de zwaarste lading zo dicht mogelijk bij het dak.
Zet de lading goed vast.Rijd voorzichtig: de auto is gevoeliger voor de effecten van zijwind en de stabiliteit van de auto kan negatief worden beïnvloed.Verwijder de dakdragers zodra deze niet meer nodig zijn.
WARNI NG
Controleer de in de bij de dakdragers geleverde handleiding aangegeven maximale belasting. Deze waarde kan namelijk veranderen.Pas bij een belading hoger dan 40 cm de rijsnelheid aan de rijomstandigheden aan om schade aan de dakdragers en de bevestigingspunten op het dak te voorkomen.Raadpleeg altijd de wetgeving van uw land met betrekking tot het vervoeren van voorwerpen die langer zijn dan de auto.
Dakdragers
Er kunnen maximaal 3 dakdragers (of 2 bij de uitvoering met panoramisch zonnedak) worden geplaatst. Gebruik de posities die met kleuren zijn aangegeven.


Met panoramisch zonnedak

NOTIC E
Maximaal toegestane belading:– verdeeld over 2 dakdragers: 100 kg,– verdeeld over 3 dakdragers: 150 kg.
Gebruik bij het monteren van dakdragers de
hiervoor bestemde bevestigingspunten:► Open de afdekkapjes van de bevestigingspunten van de dakdragers.► Breng de bevestigingspunten van de dakdragers aan en vergrendel ze één voor één op het dak.► Controleer of de dakdragers goed zijn bevestigd (door eraan te schudden).► Sluit de afdekkapjes van de bevestigingspunten van de dakdragers.

235
Praktische informatie
7
De dakdragers zijn verwisselbaar en kunnen voor elk paar bevestigingspunten worden afgesteld.
Imperiaal
NOTIC E
Maximaal toegestane belading:– Compact: 140 kg,– Medium en Long: 170 kg.
Gebruik bij het monteren van een imperiaal de hiervoor bestemde bevestigingspunten:► Plaats het imperiaal op het dak in lijn met de bevestigingspunten en zet ze één voor één vast op het dak.► Controleer of het imperiaal goed is bevestigd (door eraan te schudden).
Motorkap
WARNI NG
Stop & StartZet omwille van uw veiligheid het contact altijd uit alvorens werkzaamheden onder de motorkap uit te voeren om letsel als gevolg van het automatisch inschakelen van de START-stand te voorkomen.
WARNI NG
ElektromotorHoud rekening met voorwerpen of kleding die in de bladen van de koelventilator of in bepaalde bewegende onderdelen terecht kunnen komen: risico van verstikking en ernstig letsel!Zet alvorens werkzaamheden onder de motorkap uit te voeren het contact UIT, controleer of het controlelampje READY op het instrumentenpaneel uit is en neem de laadstekker los als deze is aangesloten.
NOTIC E
Door de plaats van de hendel kan de
motorkap niet worden geopend zolang het linker voorportier is gesloten.

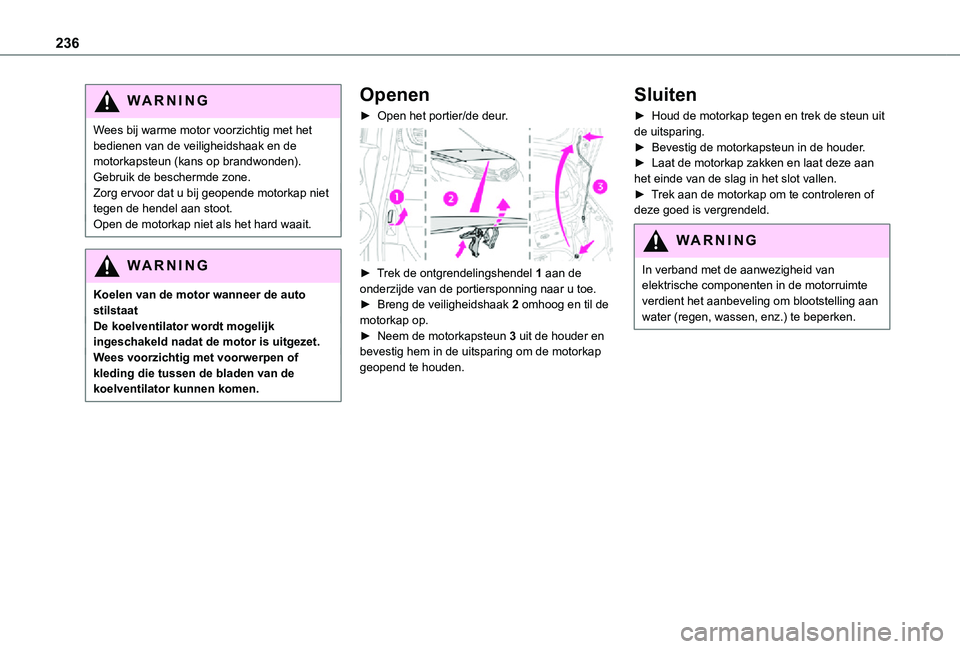

236
WARNI NG
Wees bij warme motor voorzichtig met het bedienen van de veiligheidshaak en de motorkapsteun (kans op brandwonden). Gebruik de beschermde zone.Zorg ervoor dat u bij geopende motorkap niet tegen de hendel aan stoot.Open de motorkap niet als het hard waait.
WARNI NG
Koelen van de motor wanneer de auto stilstaatDe koelventilator wordt mogelijk ingeschakeld nadat de motor is uitgezet.Wees voorzichtig met voorwerpen of kleding die tussen de bladen van de koelventilator kunnen komen.
Openen
► Open het portier/de deur.

► Trek de ontgrendelingshendel 1 aan de onderzijde van de portiersponning naar u toe.► Breng de veiligheidshaak 2 omhoog en til de motorkap op.► Neem de motorkapsteun 3 uit de houder en bevestig hem in de uitsparing om de motorkap geopend te houden.
Sluiten
► Houd de motorkap tegen en trek de steun uit de uitsparing.► Bevestig de motorkapsteun in de houder.► Laat de motorkap zakken en laat deze aan het einde van de slag in het slot vallen.► Trek aan de motorkap om te controleren of deze goed is vergrendeld.
WARNI NG
In verband met de aanwezigheid van elektrische componenten in de motorruimte verdient het aanbeveling om blootstelling aan water (regen, wassen, enz.) te beperken.

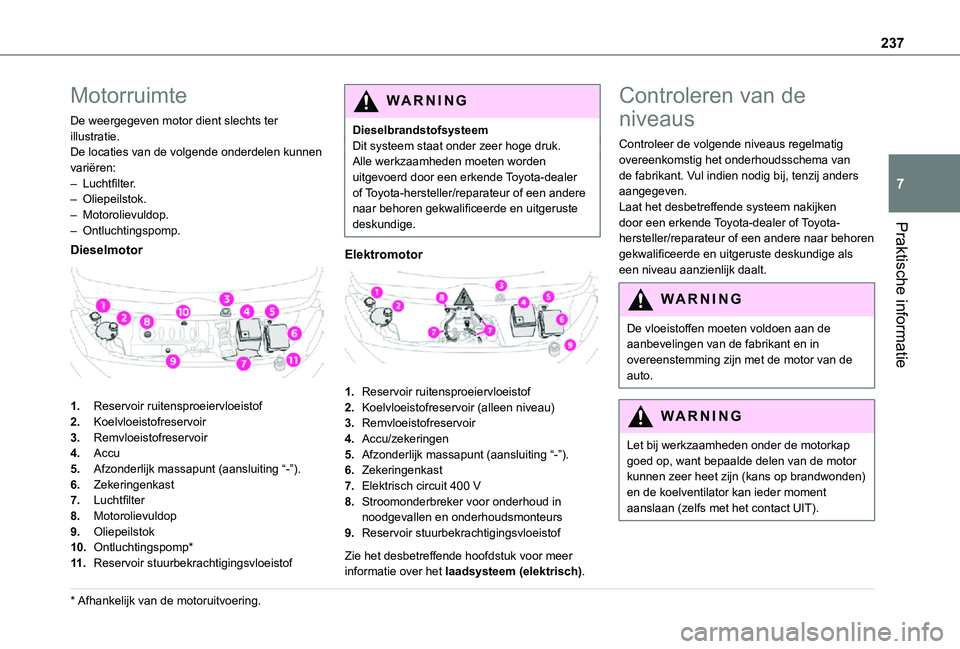

237
Praktische informatie
7
Motorruimte
De weergegeven motor dient slechts ter illustratie.De locaties van de volgende onderdelen kunnen variëren:– Luchtfilter.– Oliepeilstok.– Motorolievuldop.– Ontluchtingspomp.
Dieselmotor

1.Reservoir ruitensproeiervloeistof
2.Koelvloeistofreservoir
3.Remvloeistofreservoir
4.Accu
5.Afzonderlijk massapunt (aansluiting “-”).
6.Zekeringenkast
7.Luchtfilter
8.Motorolievuldop
9.Oliepeilstok
10.Ontluchtingspomp*
11 .Reservoir stuurbekrachtigingsvloeistof
* Afhankelijk van de motoruitvoering.
WARNI NG
DieselbrandstofsysteemDit systeem staat onder zeer hoge druk.Alle werkzaamheden moeten worden uitgevoerd door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Elektromotor

1.Reservoir ruitensproeiervloeistof
2.Koelvloeistofreservoir (alleen niveau)
3.Remvloeistofreservoir
4.Accu/zekeringen
5.Afzonderlijk massapunt (aansluiting “-”).
6.Zekeringenkast
7.Elektrisch circuit 400 V
8.Stroomonderbreker voor onderhoud in noodgevallen en onderhoudsmonteurs
9.Reservoir stuurbekrachtigingsvloeistof
Zie het desbetreffende hoofdstuk voor meer informatie over het laadsysteem (elektrisch).
Controleren van de
niveaus
Controleer de volgende niveaus regelmatig overeenkomstig het onderhoudsschema van de fabrikant. Vul indien nodig bij, tenzij anders aangegeven.Laat het desbetreffende systeem nakijken door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als een niveau aanzienlijk daalt.
WARNI NG
De vloeistoffen moeten voldoen aan de aanbevelingen van de fabrikant en in overeenstemming zijn met de motor van de auto.
WARNI NG
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de koelventilator kan ieder moment aanslaan (zelfs met het contact UIT).

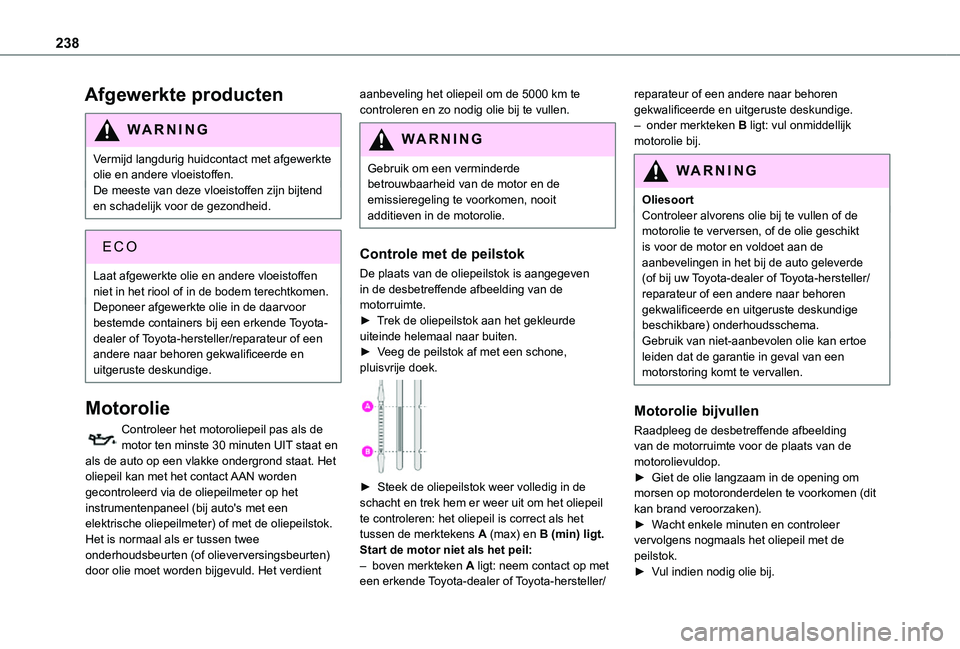

238
Afgewerkte producten
WARNI NG
Vermijd langdurig huidcontact met afgewerkte olie en andere vloeistoffen.De meeste van deze vloeistoffen zijn bijtend en schadelijk voor de gezondheid.
ECO
Laat afgewerkte olie en andere vloeistoffen niet in het riool of in de bodem terechtkomen.Deponeer afgewerkte olie in de daarvoor bestemde containers bij een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Motorolie
Controleer het motoroliepeil pas als de motor ten minste 30 minuten UIT staat en als de auto op een vlakke ondergrond staat. Het oliepeil kan met het contact AAN worden gecontroleerd via de oliepeilmeter op het instrumentenpaneel (bij auto's met een elektrische oliepeilmeter) of met de oliepeilstok.Het is normaal als er tussen twee
onderhoudsbeurten (of olieverversingsbeurten) door olie moet worden bijgevuld. Het verdient
aanbeveling het oliepeil om de 5000 km te controleren en zo nodig olie bij te vullen.
WARNI NG
Gebruik om een verminderde betrouwbaarheid van de motor en de emissieregeling te voorkomen, nooit additieven in de motorolie.
Controle met de peilstok
De plaats van de oliepeilstok is aangegeven in de desbetreffende afbeelding van de motorruimte.► Trek de oliepeilstok aan het gekleurde uiteinde helemaal naar buiten.► Veeg de peilstok af met een schone, pluisvrije doek.

► Steek de oliepeilstok weer volledig in de schacht en trek hem er weer uit om het oliepeil te controleren: het oliepeil is correct als het tussen de merktekens A (max) en B (min) ligt.Start de motor niet als het peil:– boven merkteken A ligt: neem contact op met een erkende Toyota-dealer of Toyota-hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.– onder merkteken B ligt: vul onmiddellijk motorolie bij.
WARNI NG
OliesoortControleer alvorens olie bij te vullen of de motorolie te verversen, of de olie geschikt
is voor de motor en voldoet aan de aanbevelingen in het bij de auto geleverde (of bij uw Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige beschikbare) onderhoudsschema.Gebruik van niet-aanbevolen olie kan ertoe leiden dat de garantie in geval van een motorstoring komt te vervallen.
Motorolie bijvullen
Raadpleeg de desbetreffende afbeelding van de motorruimte voor de plaats van de motorolievuldop.► Giet de olie langzaam in de opening om morsen op motoronderdelen te voorkomen (dit kan brand veroorzaken).► Wacht enkele minuten en controleer vervolgens nogmaals het oliepeil met de peilstok.► Vul indien nodig olie bij.

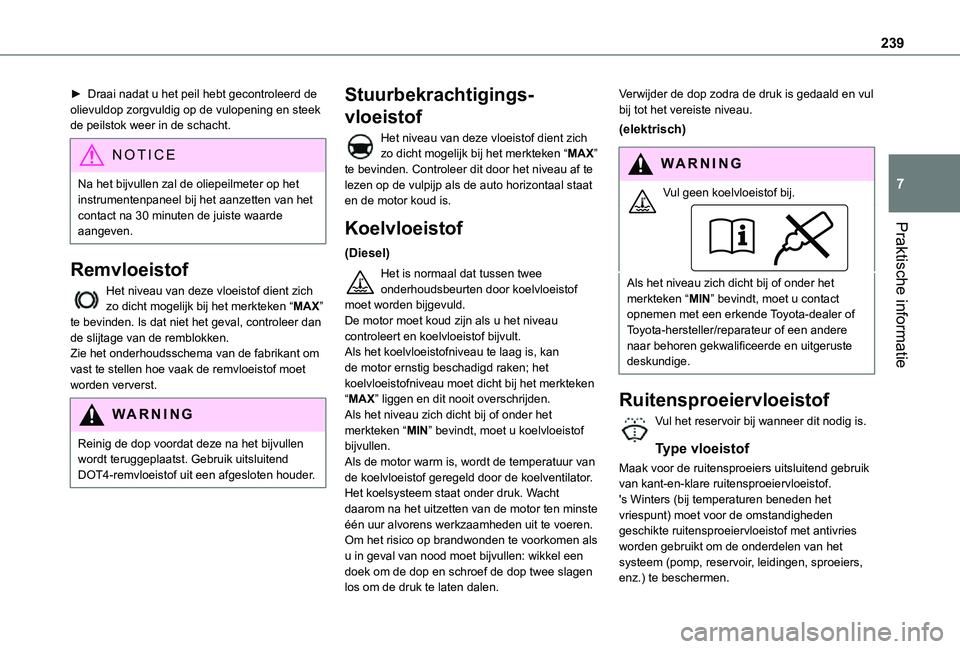

239
Praktische informatie
7
► Draai nadat u het peil hebt gecontroleerd de olievuldop zorgvuldig op de vulopening en steek de peilstok weer in de schacht.
NOTIC E
Na het bijvullen zal de oliepeilmeter op het instrumentenpaneel bij het aanzetten van het contact na 30 minuten de juiste waarde aangeven.
Remvloeistof
Het niveau van deze vloeistof dient zich zo dicht mogelijk bij het merkteken “MAX” te bevinden. Is dat niet het geval, controleer dan de slijtage van de remblokken.Zie het onderhoudsschema van de fabrikant om vast te stellen hoe vaak de remvloeistof moet worden ververst.
WARNI NG
Reinig de dop voordat deze na het bijvullen wordt teruggeplaatst. Gebruik uitsluitend DOT4-remvloeistof uit een afgesloten houder.
Stuurbekrachtigings-
vloeistof
Het niveau van deze vloeistof dient zich zo dicht mogelijk bij het merkteken “MAX” te bevinden. Controleer dit door het niveau af te lezen op de vulpijp als de auto horizontaal staat en de motor koud is.
Koelvloeistof
(Diesel)
Het is normaal dat tussen twee onderhoudsbeurten door koelvloeistof moet worden bijgevuld.De motor moet koud zijn als u het niveau controleert en koelvloeistof bijvult.Als het koelvloeistofniveau te laag is, kan de motor ernstig beschadigd raken; het koelvloeistofniveau moet dicht bij het merkteken “MAX” liggen en dit nooit overschrijden.Als het niveau zich dicht bij of onder het merkteken “MIN” bevindt, moet u koelvloeistof
bijvullen.Als de motor warm is, wordt de temperatuur van de koelvloeistof geregeld door de koelventilator.Het koelsysteem staat onder druk. Wacht daarom na het uitzetten van de motor ten minste één uur alvorens werkzaamheden uit te voeren.Om het risico op brandwonden te voorkomen als u in geval van nood moet bijvullen: wikkel een doek om de dop en schroef de dop twee slagen los om de druk te laten dalen.
Verwijder de dop zodra de druk is gedaald en vul bij tot het vereiste niveau.
(elektrisch)
WARNI NG
Vul geen koelvloeistof bij.
Als het niveau zich dicht bij of onder het merkteken “MIN” bevindt, moet u contact opnemen met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ruitensproeiervloeistof
Vul het reservoir bij wanneer dit nodig is.
Type vloeistof
Maak voor de ruitensproeiers uitsluitend gebruik van kant-en-klare ruitensproeiervloeistof.'s Winters (bij temperaturen beneden het vriespunt) moet voor de omstandigheden geschikte ruitensproeiervloeistof met antivries
worden gebruikt om de onderdelen van het systeem (pomp, reservoir, leidingen, sproeiers, enz.) te beschermen.

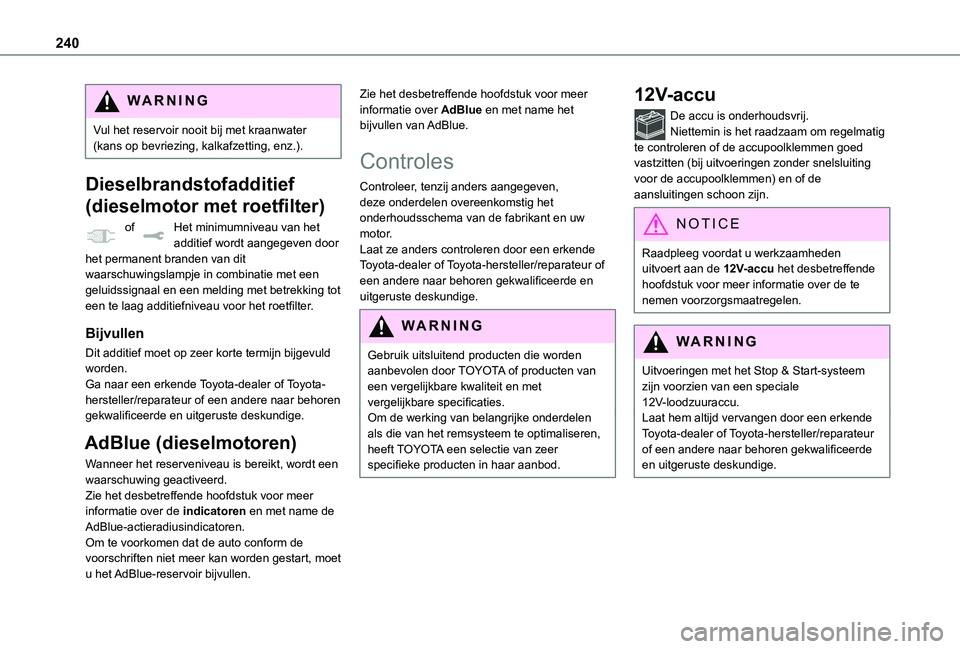

240
WARNI NG
Vul het reservoir nooit bij met kraanwater (kans op bevriezing, kalkafzetting, enz.).
Dieselbrandstofadditief
(dieselmotor met roetfilter)
of Het minimumniveau van het additief wordt aangegeven door het permanent branden van dit waarschuwingslampje in combinatie met een geluidssignaal en een melding met betrekking tot een te laag additiefniveau voor het roetfilter.
Bijvullen
Dit additief moet op zeer korte termijn bijgevuld worden.Ga naar een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
AdBlue (dieselmotoren)
Wanneer het reserveniveau is bereikt, wordt een waarschuwing geactiveerd.Zie het desbetreffende hoofdstuk voor meer informatie over de indicatoren en met name de AdBlue-actieradiusindicatoren.Om te voorkomen dat de auto conform de voorschriften niet meer kan worden gestart, moet u het AdBlue-reservoir bijvullen.
Zie het desbetreffende hoofdstuk voor meer informatie over AdBlue en met name het bijvullen van AdBlue.
Controles
Controleer, tenzij anders aangegeven, deze onderdelen overeenkomstig het onderhoudsschema van de fabrikant en uw motor.Laat ze anders controleren door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
WARNI NG
Gebruik uitsluitend producten die worden aanbevolen door TOYOTA of producten van een vergelijkbare kwaliteit en met vergelijkbare specificaties.Om de werking van belangrijke onderdelen als die van het remsysteem te optimaliseren, heeft TOYOTA een selectie van zeer specifieke producten in haar aanbod.
12V-accu
De accu is onderhoudsvrij.Niettemin is het raadzaam om regelmatig te controleren of de accupoolklemmen goed vastzitten (bij uitvoeringen zonder snelsluiting voor de accupoolklemmen) en of de aansluitingen schoon zijn.
NOTIC E
Raadpleeg voordat u werkzaamheden uitvoert aan de 12V-accu het desbetreffende hoofdstuk voor meer informatie over de te nemen voorzorgsmaatregelen.
WARNI NG
Uitvoeringen met het Stop & Start-systeem zijn voorzien van een speciale 12V-loodzuuraccu.Laat hem altijd vervangen door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
