TOYOTA PROACE VERSO EV 2021 Lietošanas Instrukcija (in Latvian)

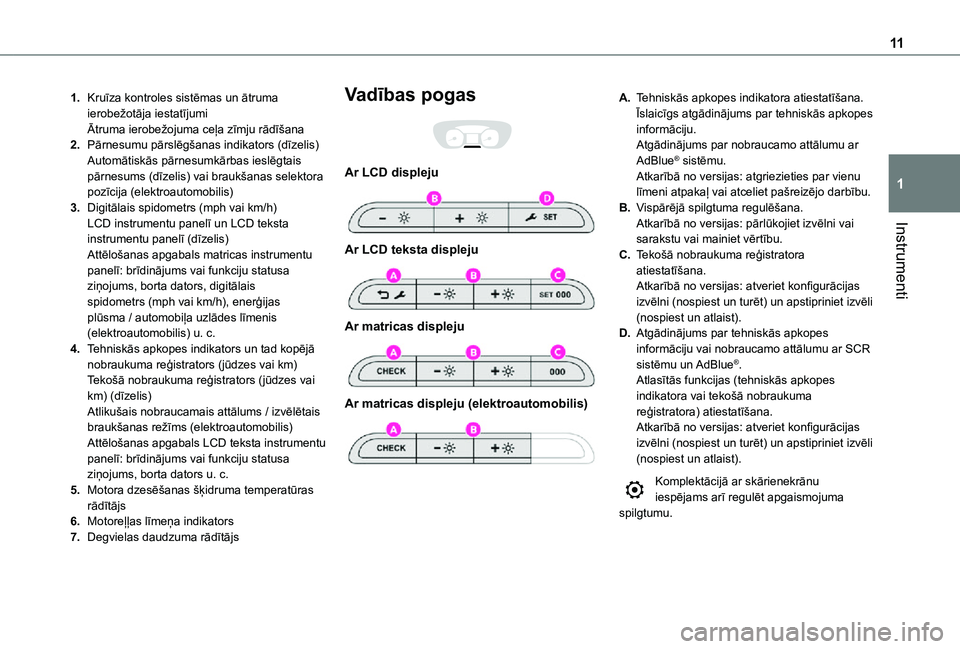

11
Instrumenti
1
1.Kruīza kontroles sistēmas un ātruma ierobežotāja iestatījumiĀtruma ierobežojuma ceļa zīmju rādīšana
2.Pārnesumu pārslēgšanas indikators (dīzelis)Automātiskās pārnesumkārbas ieslēgtais pārnesums (dīzelis) vai braukšanas selektora pozīcija (elektroautomobilis)
3.Digitālais spidometrs (mph vai km/h) LCD instrumentu panelī un LCD teksta instrumentu panelī (dīzelis)Attēlošanas apgabals matricas instrumentu panelī: brīdinājums vai funkciju statusa ziņojums, borta dators, digitālais spidometrs (mph vai km/h), enerģijas plūsma / automobiļa uzlādes līmenis (elektroautomobilis) u. c.
4.Tehniskās apkopes indikators un tad kopējā nobraukuma reģistrators (jūdzes vai km)Tekošā nobraukuma reģistrators (jūdzes vai km) (dīzelis)Atlikušais nobraucamais attālums / izvēlētais braukšanas režīms (elektroautomobilis)Attēlošanas apgabals LCD teksta instrumentu panelī: brīdinājums vai funkciju statusa ziņojums, borta dators u. c.
5.Motora dzesēšanas šķidruma temperatūras rādītājs
6.Motoreļļas līmeņa indikators
7.Degvielas daudzuma rādītājs
Vadības pogas

Ar LCD displeju

Ar LCD teksta displeju

Ar matricas displeju

Ar matricas displeju (elektroautomobilis)

A.Tehniskās apkopes indikatora atiestatīšana.Īslaicīgs atgādinājums par tehniskās apkopes informāciju.Atgādinājums par nobraucamo attālumu ar AdBlue® sistēmu.Atkarībā no versijas: atgriezieties par vienu līmeni atpakaļ vai atceliet pašreizējo darbību.
B.Vispārējā spilgtuma regulēšana.Atkarībā no versijas: pārlūkojiet izvēlni vai sarakstu vai mainiet vērtību.
C.Tekošā nobraukuma reģistratora atiestatīšana.Atkarībā no versijas: atveriet konfigurācijas izvēlni (nospiest un turēt) un apstipriniet izvēli (nospiest un atlaist).
D.Atgādinājums par tehniskās apkopes informāciju vai nobraucamo attālumu ar SCR sistēmu un AdBlue®.Atlasītās funkcijas (tehniskās apkopes indikatora vai tekošā nobraukuma reģistratora) atiestatīšana.Atkarībā no versijas: atveriet konfigurācijas izvēlni (nospiest un turēt) un apstipriniet izvēli (nospiest un atlaist).
Komplektācijā ar skārienekrānu iespējams arī regulēt apgaismojuma spilgtumu.

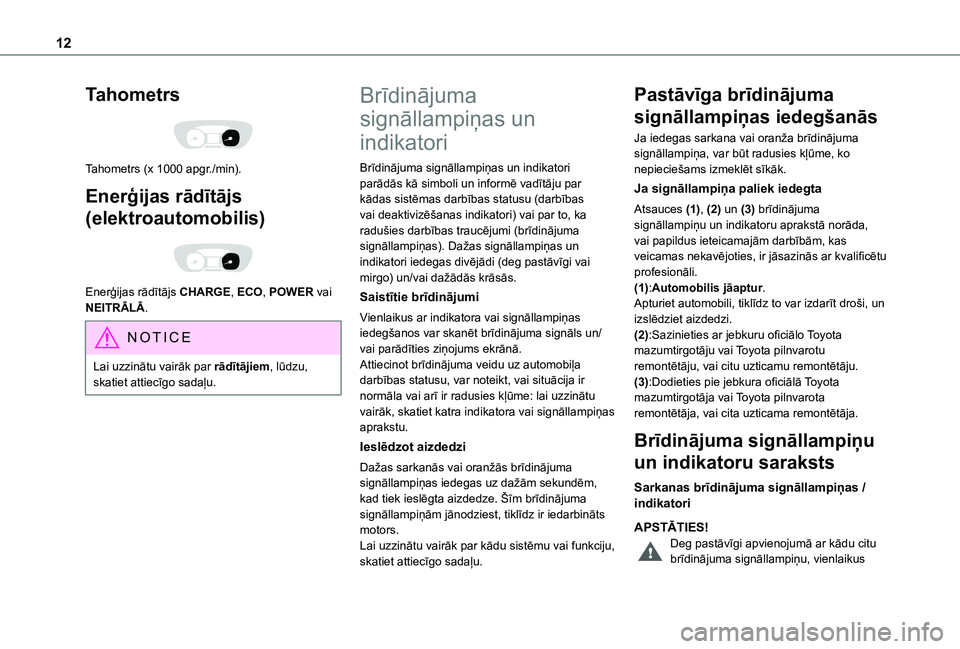

12
Tahometrs

Tahometrs (x 1000 apgr./min).
Enerģijas rādītājs
(elektroautomobilis)

Enerģijas rādītājs CHARGE, ECO, POWER vai NEITRĀLĀ.
NOTIC E
Lai uzzinātu vairāk par rādītājiem, lūdzu, skatiet attiecīgo sadaļu.
Brīdinājuma
signāllampiņas un
indikatori
Brīdinājuma signāllampiņas un indikatori parādās kā simboli un informē vadītāju par kādas sistēmas darbības statusu (darbības vai deaktivizēšanas indikatori) vai par to, ka radušies darbības traucējumi (brīdinājuma signāllampiņas). Dažas signāllampiņas un indikatori iedegas divējādi (deg pastāvīgi vai mirgo) un/vai dažādās krāsās.
Saistītie brīdinājumi
Vienlaikus ar indikatora vai signāllampiņas iedegšanos var skanēt brīdinājuma signāls un/vai parādīties ziņojums ekrānā.Attiecinot brīdinājuma veidu uz automobiļa darbības statusu, var noteikt, vai situācija ir normāla vai arī ir radusies kļūme: lai uzzinātu vairāk, skatiet katra indikatora vai signāllampiņas aprakstu.
Ieslēdzot aizdedzi
Dažas sarkanās vai oranžās brīdinājuma signāllampiņas iedegas uz dažām sekundēm, kad tiek ieslēgta aizdedze. Šīm brīdinājuma signāllampiņām jānodziest, tiklīdz ir iedarbināts motors.Lai uzzinātu vairāk par kādu sistēmu vai funkciju, skatiet attiecīgo sadaļu.
Pastāvīga brīdinājuma
signāllampiņas iedegšanās
Ja iedegas sarkana vai oranža brīdinājuma signāllampiņa, var būt radusies kļūme, ko nepieciešams izmeklēt sīkāk.
Ja signāllampiņa paliek iedegta
Atsauces (1), (2) un (3) brīdinājuma signāllampiņu un indikatoru aprakstā norāda, vai papildus ieteicamajām darbībām, kas veicamas nekavējoties, ir jāsazinās ar kvalificētu profesionāli.(1):Automobilis jāaptur.Apturiet automobili, tiklīdz to var izdarīt droši, un izslēdziet aizdedzi.(2):Sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.(3):Dodieties pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
Brīdinājuma signāllampiņu
un indikatoru saraksts
Sarkanas brīdinājuma signāllampiņas / indikatori
APSTĀTIES!Deg pastāvīgi apvienojumā ar kādu citu brīdinājuma signāllampiņu, vienlaikus

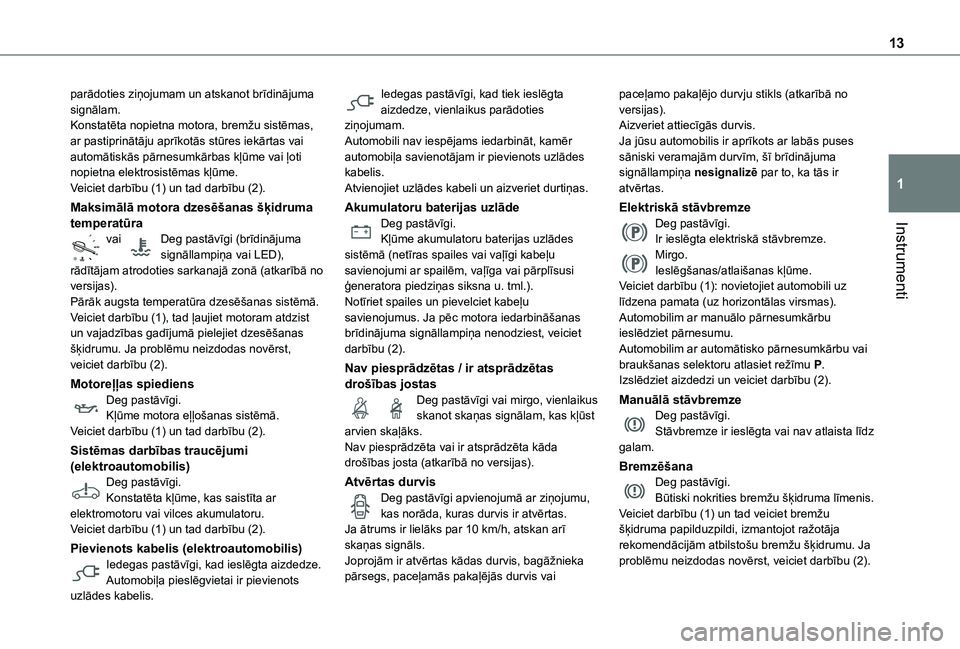

13
Instrumenti
1
parādoties ziņojumam un atskanot brīdinājuma signālam.Konstatēta nopietna motora, bremžu sistēmas, ar pastiprinātāju aprīkotās stūres iekārtas vai automātiskās pārnesumkārbas kļūme vai ļoti nopietna elektrosistēmas kļūme.Veiciet darbību (1) un tad darbību (2).
Maksimālā motora dzesēšanas šķidruma temperatūravai Deg pastāvīgi (brīdinājuma signāllampiņa vai LED), rādītājam atrodoties sarkanajā zonā (atkarībā no versijas).Pārāk augsta temperatūra dzesēšanas sistēmā.Veiciet darbību (1), tad ļaujiet motoram atdzist un vajadzības gadījumā pielejiet dzesēšanas šķidrumu. Ja problēmu neizdodas novērst, veiciet darbību (2).
Motoreļļas spiediensDeg pastāvīgi.Kļūme motora eļļošanas sistēmā.Veiciet darbību (1) un tad darbību (2).
Sistēmas darbības traucējumi (elektroautomobilis)Deg pastāvīgi.Konstatēta kļūme, kas saistīta ar elektromotoru vai vilces akumulatoru.Veiciet darbību (1) un tad darbību (2).
Pievienots kabelis (elektroautomobilis)Iedegas pastāvīgi, kad ieslēgta aizdedze.Automobiļa pieslēgvietai ir pievienots
uzlādes kabelis.
Iedegas pastāvīgi, kad tiek ieslēgta aizdedze, vienlaikus parādoties ziņojumam.Automobili nav iespējams iedarbināt, kamēr automobiļa savienotājam ir pievienots uzlādes kabelis.Atvienojiet uzlādes kabeli un aizveriet durtiņas.
Akumulatoru baterijas uzlādeDeg pastāvīgi.Kļūme akumulatoru baterijas uzlādes sistēmā (netīras spailes vai vaļīgi kabeļu savienojumi ar spailēm, vaļīga vai pārplīsusi ģeneratora piedziņas siksna u. tml.).Notīriet spailes un pievelciet kabeļu savienojumus. Ja pēc motora iedarbināšanas brīdinājuma signāllampiņa nenodziest, veiciet darbību (2).
Nav piesprādzētas / ir atsprādzētas drošības jostasDeg pastāvīgi vai mirgo, vienlaikus skanot skaņas signālam, kas kļūst arvien skaļāks.
Nav piesprādzēta vai ir atsprādzēta kāda drošības josta (atkarībā no versijas).
Atvērtas durvisDeg pastāvīgi apvienojumā ar ziņojumu, kas norāda, kuras durvis ir atvērtas.Ja ātrums ir lielāks par 10 km/h, atskan arī skaņas signāls.Joprojām ir atvērtas kādas durvis, bagāžnieka pārsegs, paceļamās pakaļējās durvis vai
paceļamo pakaļējo durvju stikls (atkarībā no versijas).Aizveriet attiecīgās durvis.Ja jūsu automobilis ir aprīkots ar labās puses sāniski veramajām durvīm, šī brīdinājuma signāllampiņa nesignalizē par to, ka tās ir atvērtas.
Elektriskā stāvbremzeDeg pastāvīgi.Ir ieslēgta elektriskā stāvbremze.Mirgo.Ieslēgšanas/atlaišanas kļūme.Veiciet darbību (1): novietojiet automobili uz līdzena pamata (uz horizontālas virsmas). Automobilim ar manuālo pārnesumkārbu ieslēdziet pārnesumu.Automobilim ar automātisko pārnesumkārbu vai braukšanas selektoru atlasiet režīmu P.Izslēdziet aizdedzi un veiciet darbību (2).
Manuālā stāvbremzeDeg pastāvīgi.Stāvbremze ir ieslēgta vai nav atlaista līdz
galam.
BremzēšanaDeg pastāvīgi.Būtiski nokrities bremžu šķidruma līmenis.Veiciet darbību (1) un tad veiciet bremžu šķidruma papilduzpildi, izmantojot ražotāja rekomendācijām atbilstošu bremžu šķidrumu. Ja problēmu neizdodas novērst, veiciet darbību (2).

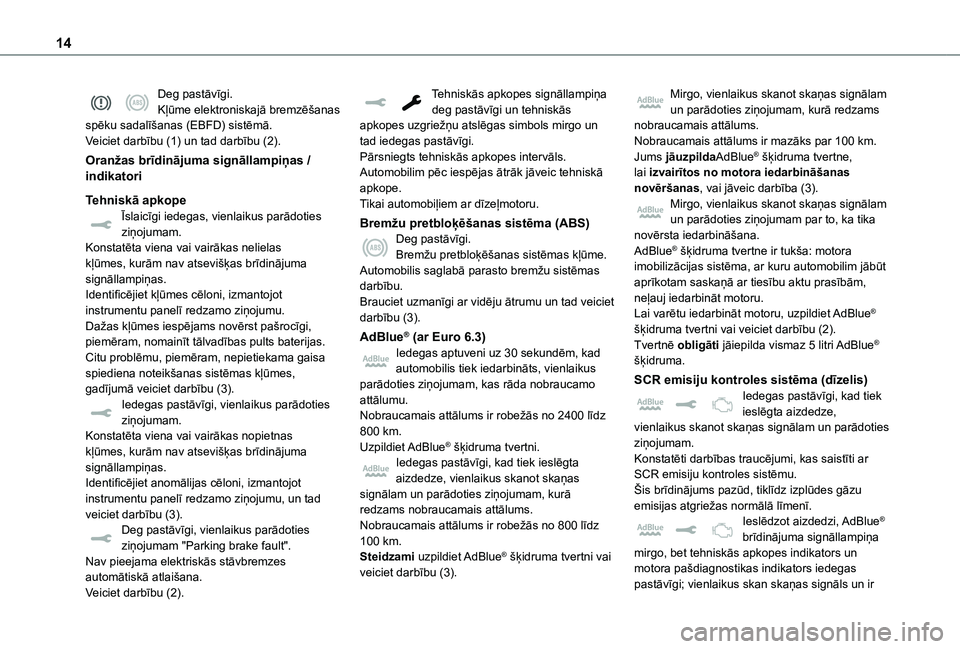

14
Deg pastāvīgi.Kļūme elektroniskajā bremzēšanas spēku sadalīšanas (EBFD) sistēmā.Veiciet darbību (1) un tad darbību (2).
Oranžas brīdinājuma signāllampiņas / indikatori
Tehniskā apkopeĪslaicīgi iedegas, vienlaikus parādoties ziņojumam.Konstatēta viena vai vairākas nelielas kļūmes, kurām nav atsevišķas brīdinājuma signāllampiņas.Identificējiet kļūmes cēloni, izmantojot instrumentu panelī redzamo ziņojumu.Dažas kļūmes iespējams novērst pašrocīgi, piemēram, nomainīt tālvadības pults baterijas.Citu problēmu, piemēram, nepietiekama gaisa spiediena noteikšanas sistēmas kļūmes, gadījumā veiciet darbību (3).Iedegas pastāvīgi, vienlaikus parādoties ziņojumam.Konstatēta viena vai vairākas nopietnas
kļūmes, kurām nav atsevišķas brīdinājuma signāllampiņas.Identificējiet anomālijas cēloni, izmantojot instrumentu panelī redzamo ziņojumu, un tad veiciet darbību (3).Deg pastāvīgi, vienlaikus parādoties ziņojumam "Parking brake fault".Nav pieejama elektriskās stāvbremzes automātiskā atlaišana.Veiciet darbību (2).
Tehniskās apkopes signāllampiņa deg pastāvīgi un tehniskās apkopes uzgriežņu atslēgas simbols mirgo un tad iedegas pastāvīgi.Pārsniegts tehniskās apkopes intervāls.Automobilim pēc iespējas ātrāk jāveic tehniskā apkope.Tikai automobiļiem ar dīzeļmotoru.
Bremžu pretbloķēšanas sistēma (ABS)Deg pastāvīgi.Bremžu pretbloķēšanas sistēmas kļūme.Automobilis saglabā parasto bremžu sistēmas darbību.Brauciet uzmanīgi ar vidēju ātrumu un tad veiciet darbību (3).
AdBlue® (ar Euro 6.3)Iedegas aptuveni uz 30 sekundēm, kad automobilis tiek iedarbināts, vienlaikus parādoties ziņojumam, kas rāda nobraucamo attālumu.Nobraucamais attālums ir robežās no 2400 līdz 800 km.
Uzpildiet AdBlue® šķidruma tvertni.Iedegas pastāvīgi, kad tiek ieslēgta aizdedze, vienlaikus skanot skaņas signālam un parādoties ziņojumam, kurā redzams nobraucamais attālums.Nobraucamais attālums ir robežās no 800 līdz 100 km.Steidzami uzpildiet AdBlue® šķidruma tvertni vai veiciet darbību (3).
Mirgo, vienlaikus skanot skaņas signālam un parādoties ziņojumam, kurā redzams nobraucamais attālums.Nobraucamais attālums ir mazāks par 100 km.Jums jāuzpildaAdBlue® šķidruma tvertne, lai izvairītos no motora iedarbināšanas novēršanas, vai jāveic darbība (3).Mirgo, vienlaikus skanot skaņas signālam un parādoties ziņojumam par to, ka tika novērsta iedarbināšana.AdBlue® šķidruma tvertne ir tukša: motora imobilizācijas sistēma, ar kuru automobilim jābūt aprīkotam saskaņā ar tiesību aktu prasībām, neļauj iedarbināt motoru.Lai varētu iedarbināt motoru, uzpildiet AdBlue® šķidruma tvertni vai veiciet darbību (2).Tvertnē obligāti jāiepilda vismaz 5 litri AdBlue® šķidruma.
SCR emisiju kontroles sistēma (dīzelis)Iedegas pastāvīgi, kad tiek ieslēgta aizdedze, vienlaikus skanot skaņas signālam un parādoties ziņojumam.
Konstatēti darbības traucējumi, kas saistīti ar SCR emisiju kontroles sistēmu.Šis brīdinājums pazūd, tiklīdz izplūdes gāzu emisijas atgriežas normālā līmenī.Ieslēdzot aizdedzi, AdBlue® brīdinājuma signāllampiņa mirgo, bet tehniskās apkopes indikators un motora pašdiagnostikas indikators iedegas pastāvīgi; vienlaikus skan skaņas signāls un ir

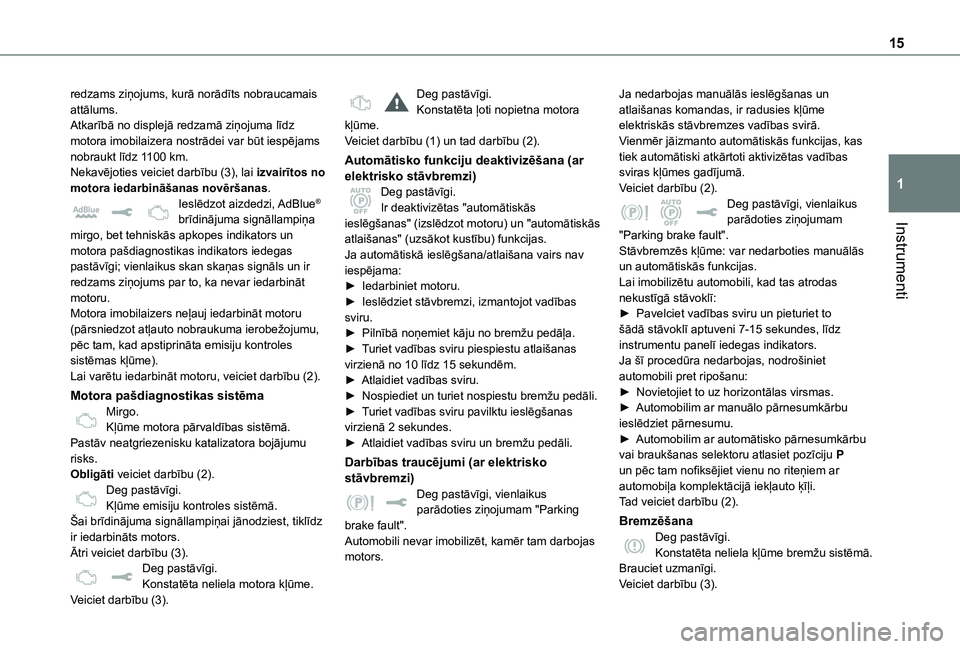

15
Instrumenti
1
redzams ziņojums, kurā norādīts nobraucamais attālums.Atkarībā no displejā redzamā ziņojuma līdz motora imobilaizera nostrādei var būt iespējams nobraukt līdz 1100 km.Nekavējoties veiciet darbību (3), lai izvairītos no motora iedarbināšanas novēršanas.Ieslēdzot aizdedzi, AdBlue® brīdinājuma signāllampiņa mirgo, bet tehniskās apkopes indikators un motora pašdiagnostikas indikators iedegas pastāvīgi; vienlaikus skan skaņas signāls un ir redzams ziņojums par to, ka nevar iedarbināt motoru.Motora imobilaizers neļauj iedarbināt motoru (pārsniedzot atļauto nobraukuma ierobežojumu, pēc tam, kad apstiprināta emisiju kontroles sistēmas kļūme).Lai varētu iedarbināt motoru, veiciet darbību (2).
Motora pašdiagnostikas sistēmaMirgo.Kļūme motora pārvaldības sistēmā.Pastāv neatgriezenisku katalizatora bojājumu
risks.Obligāti veiciet darbību (2).Deg pastāvīgi.Kļūme emisiju kontroles sistēmā.Šai brīdinājuma signāllampiņai jānodziest, tiklīdz ir iedarbināts motors.Ātri veiciet darbību (3).Deg pastāvīgi.Konstatēta neliela motora kļūme.
Veiciet darbību (3).
Deg pastāvīgi.Konstatēta ļoti nopietna motora kļūme.Veiciet darbību (1) un tad darbību (2).
Automātisko funkciju deaktivizēšana (ar elektrisko stāvbremzi)Deg pastāvīgi.Ir deaktivizētas "automātiskās ieslēgšanas" (izslēdzot motoru) un "automātiskās atlaišanas" (uzsākot kustību) funkcijas.Ja automātiskā ieslēgšana/atlaišana vairs nav iespējama:► Iedarbiniet motoru.► Ieslēdziet stāvbremzi, izmantojot vadības sviru.► Pilnībā noņemiet kāju no bremžu pedāļa.► Turiet vadības sviru piespiestu atlaišanas virzienā no 10 līdz 15 sekundēm.► Atlaidiet vadības sviru.► Nospiediet un turiet nospiestu bremžu pedāli.► Turiet vadības sviru pavilktu ieslēgšanas virzienā 2 sekundes.► Atlaidiet vadības sviru un bremžu pedāli.
Darbības traucējumi (ar elektrisko stāvbremzi)Deg pastāvīgi, vienlaikus parādoties ziņojumam "Parking brake fault".Automobili nevar imobilizēt, kamēr tam darbojas motors.
Ja nedarbojas manuālās ieslēgšanas un atlaišanas komandas, ir radusies kļūme elektriskās stāvbremzes vadības svirā.Vienmēr jāizmanto automātiskās funkcijas, kas tiek automātiski atkārtoti aktivizētas vadības sviras kļūmes gadījumā.Veiciet darbību (2).Deg pastāvīgi, vienlaikus parādoties ziņojumam "Parking brake fault".Stāvbremzēs kļūme: var nedarboties manuālās un automātiskās funkcijas.Lai imobilizētu automobili, kad tas atrodas nekustīgā stāvoklī:► Pavelciet vadības sviru un pieturiet to šādā stāvoklī aptuveni 7-15 sekundes, līdz instrumentu panelī iedegas indikators.Ja šī procedūra nedarbojas, nodrošiniet automobili pret ripošanu:► Novietojiet to uz horizontālas virsmas.► Automobilim ar manuālo pārnesumkārbu ieslēdziet pārnesumu.► Automobilim ar automātisko pārnesumkārbu
vai braukšanas selektoru atlasiet pozīciju P un pēc tam nofiksējiet vienu no riteņiem ar automobiļa komplektācijā iekļauto ķīļi.Tad veiciet darbību (2).
BremzēšanaDeg pastāvīgi.Konstatēta neliela kļūme bremžu sistēmā.Brauciet uzmanīgi.Veiciet darbību (3).

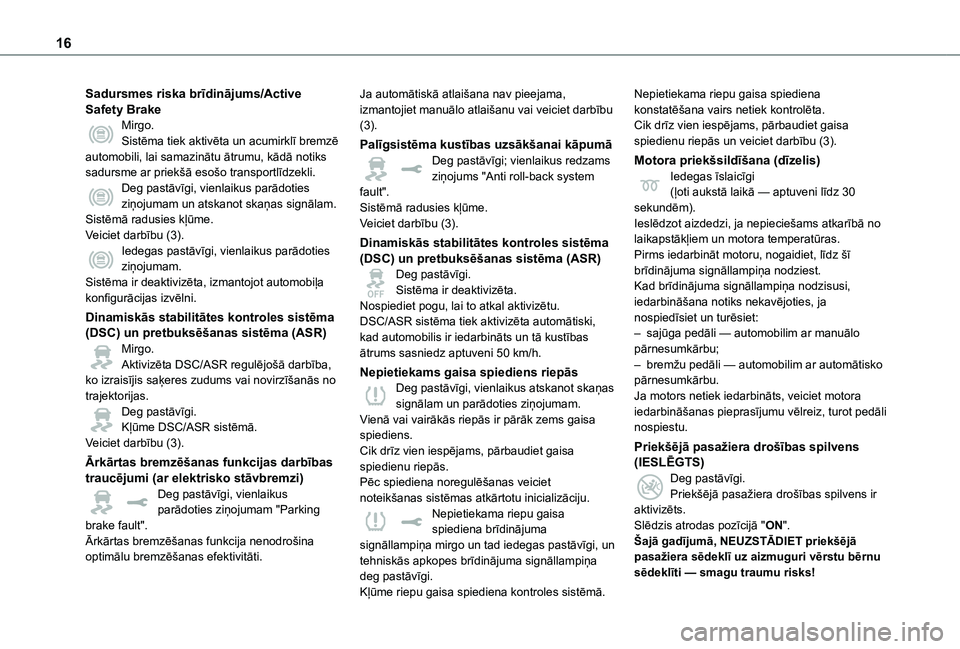

16
Sadursmes riska brīdinājums/Active Safety BrakeMirgo.Sistēma tiek aktivēta un acumirklī bremzē automobili, lai samazinātu ātrumu, kādā notiks sadursme ar priekšā esošo transportlīdzekli.Deg pastāvīgi, vienlaikus parādoties ziņojumam un atskanot skaņas signālam.Sistēmā radusies kļūme.Veiciet darbību (3).Iedegas pastāvīgi, vienlaikus parādoties ziņojumam.Sistēma ir deaktivizēta, izmantojot automobiļa konfigurācijas izvēlni.
Dinamiskās stabilitātes kontroles sistēma (DSC) un pretbuksēšanas sistēma (ASR)Mirgo.Aktivizēta DSC/ASR regulējošā darbība, ko izraisījis saķeres zudums vai novirzīšanās no trajektorijas.Deg pastāvīgi.Kļūme DSC/ASR sistēmā.Veiciet darbību (3).
Ārkārtas bremzēšanas funkcijas darbības traucējumi (ar elektrisko stāvbremzi)Deg pastāvīgi, vienlaikus parādoties ziņojumam "Parking brake fault".Ārkārtas bremzēšanas funkcija nenodrošina optimālu bremzēšanas efektivitāti.
Ja automātiskā atlaišana nav pieejama, izmantojiet manuālo atlaišanu vai veiciet darbību (3).
Palīgsistēma kustības uzsākšanai kāpumāDeg pastāvīgi; vienlaikus redzams ziņojums "Anti roll-back system fault".Sistēmā radusies kļūme.Veiciet darbību (3).
Dinamiskās stabilitātes kontroles sistēma (DSC) un pretbuksēšanas sistēma (ASR)Deg pastāvīgi.Sistēma ir deaktivizēta.Nospiediet pogu, lai to atkal aktivizētu.DSC/ASR sistēma tiek aktivizēta automātiski, kad automobilis ir iedarbināts un tā kustības ātrums sasniedz aptuveni 50 km/h.
Nepietiekams gaisa spiediens riepāsDeg pastāvīgi, vienlaikus atskanot skaņas signālam un parādoties ziņojumam.Vienā vai vairākās riepās ir pārāk zems gaisa spiediens.
Cik drīz vien iespējams, pārbaudiet gaisa spiedienu riepās.Pēc spiediena noregulēšanas veiciet noteikšanas sistēmas atkārtotu inicializāciju.Nepietiekama riepu gaisa spiediena brīdinājuma signāllampiņa mirgo un tad iedegas pastāvīgi, un tehniskās apkopes brīdinājuma signāllampiņa deg pastāvīgi.Kļūme riepu gaisa spiediena kontroles sistēmā.
Nepietiekama riepu gaisa spiediena konstatēšana vairs netiek kontrolēta.Cik drīz vien iespējams, pārbaudiet gaisa spiedienu riepās un veiciet darbību (3).
Motora priekšsildīšana (dīzelis)Iedegas īslaicīgi(ļoti aukstā laikā — aptuveni līdz 30 sekundēm).Ieslēdzot aizdedzi, ja nepieciešams atkarībā no laikapstākļiem un motora temperatūras.Pirms iedarbināt motoru, nogaidiet, līdz šī brīdinājuma signāllampiņa nodziest.Kad brīdinājuma signāllampiņa nodzisusi, iedarbināšana notiks nekavējoties, ja nospiedīsiet un turēsiet:– sajūga pedāli — automobilim ar manuālo pārnesumkārbu;– bremžu pedāli — automobilim ar automātisko pārnesumkārbu.Ja motors netiek iedarbināts, veiciet motora iedarbināšanas pieprasījumu vēlreiz, turot pedāli nospiestu.
Priekšējā pasažiera drošības spilvens (IESLĒGTS)Deg pastāvīgi.Priekšējā pasažiera drošības spilvens ir aktivizēts.Slēdzis atrodas pozīcijā "ON".Šajā gadījumā, NEUZSTĀDIET priekšējā pasažiera sēdeklī uz aizmuguri vērstu bērnu sēdeklīti — smagu traumu risks!

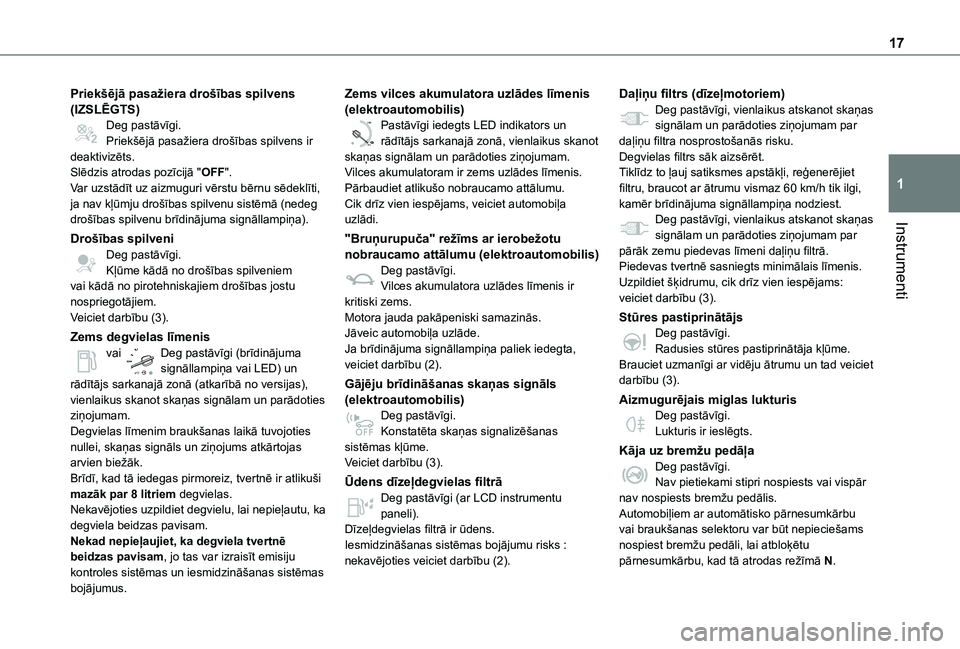

17
Instrumenti
1
Priekšējā pasažiera drošības spilvens (IZSLĒGTS)Deg pastāvīgi.Priekšējā pasažiera drošības spilvens ir deaktivizēts.Slēdzis atrodas pozīcijā "OFF".Var uzstādīt uz aizmuguri vērstu bērnu sēdeklīti, ja nav kļūmju drošības spilvenu sistēmā (nedeg drošības spilvenu brīdinājuma signāllampiņa).
Drošības spilveniDeg pastāvīgi.Kļūme kādā no drošības spilveniem vai kādā no pirotehniskajiem drošības jostu nospriegotājiem.Veiciet darbību (3).
Zems degvielas līmenisvai Deg pastāvīgi (brīdinājuma signāllampiņa vai LED) un rādītājs sarkanajā zonā (atkarībā no versijas), vienlaikus skanot skaņas signālam un parādoties ziņojumam.Degvielas līmenim braukšanas laikā tuvojoties
nullei, skaņas signāls un ziņojums atkārtojas arvien biežāk.Brīdī, kad tā iedegas pirmoreiz, tvertnē ir atlikuši mazāk par 8 litriem degvielas.Nekavējoties uzpildiet degvielu, lai nepieļautu, ka degviela beidzas pavisam.Nekad nepieļaujiet, ka degviela tvertnē beidzas pavisam, jo tas var izraisīt emisiju kontroles sistēmas un iesmidzināšanas sistēmas bojājumus.
Zems vilces akumulatora uzlādes līmenis (elektroautomobilis)
0 %
100
Pastāvīgi iedegts LED indikators un rādītājs sarkanajā zonā, vienlaikus skanot skaņas signālam un parādoties ziņojumam.Vilces akumulatoram ir zems uzlādes līmenis.Pārbaudiet atlikušo nobraucamo attālumu.Cik drīz vien iespējams, veiciet automobiļa uzlādi.
"Bruņurupuča" režīms ar ierobežotu nobraucamo attālumu (elektroautomobilis)Deg pastāvīgi.Vilces akumulatora uzlādes līmenis ir kritiski zems.Motora jauda pakāpeniski samazinās.Jāveic automobiļa uzlāde.Ja brīdinājuma signāllampiņa paliek iedegta, veiciet darbību (2).
Gājēju brīdināšanas skaņas signāls (elektroautomobilis)Deg pastāvīgi.Konstatēta skaņas signalizēšanas
sistēmas kļūme.Veiciet darbību (3).
Ūdens dīzeļdegvielas filtrāDeg pastāvīgi (ar LCD instrumentu paneli).Dīzeļdegvielas filtrā ir ūdens.Iesmidzināšanas sistēmas bojājumu risks : nekavējoties veiciet darbību (2).
Daļiņu filtrs (dīzeļmotoriem)Deg pastāvīgi, vienlaikus atskanot skaņas signālam un parādoties ziņojumam par daļiņu filtra nosprostošanās risku.Degvielas filtrs sāk aizsērēt.Tiklīdz to ļauj satiksmes apstākļi, reģenerējiet filtru, braucot ar ātrumu vismaz 60 km/h tik ilgi, kamēr brīdinājuma signāllampiņa nodziest.Deg pastāvīgi, vienlaikus atskanot skaņas signālam un parādoties ziņojumam par pārāk zemu piedevas līmeni daļiņu filtrā.Piedevas tvertnē sasniegts minimālais līmenis.Uzpildiet šķidrumu, cik drīz vien iespējams: veiciet darbību (3).
Stūres pastiprinātājsDeg pastāvīgi.Radusies stūres pastiprinātāja kļūme.Brauciet uzmanīgi ar vidēju ātrumu un tad veiciet darbību (3).
Aizmugurējais miglas lukturisDeg pastāvīgi.Lukturis ir ieslēgts.
Kāja uz bremžu pedāļaDeg pastāvīgi.Nav pietiekami stipri nospiests vai vispār nav nospiests bremžu pedālis.Automobiļiem ar automātisko pārnesumkārbu vai braukšanas selektoru var būt nepieciešams nospiest bremžu pedāli, lai atbloķētu pārnesumkārbu, kad tā atrodas režīmā N.

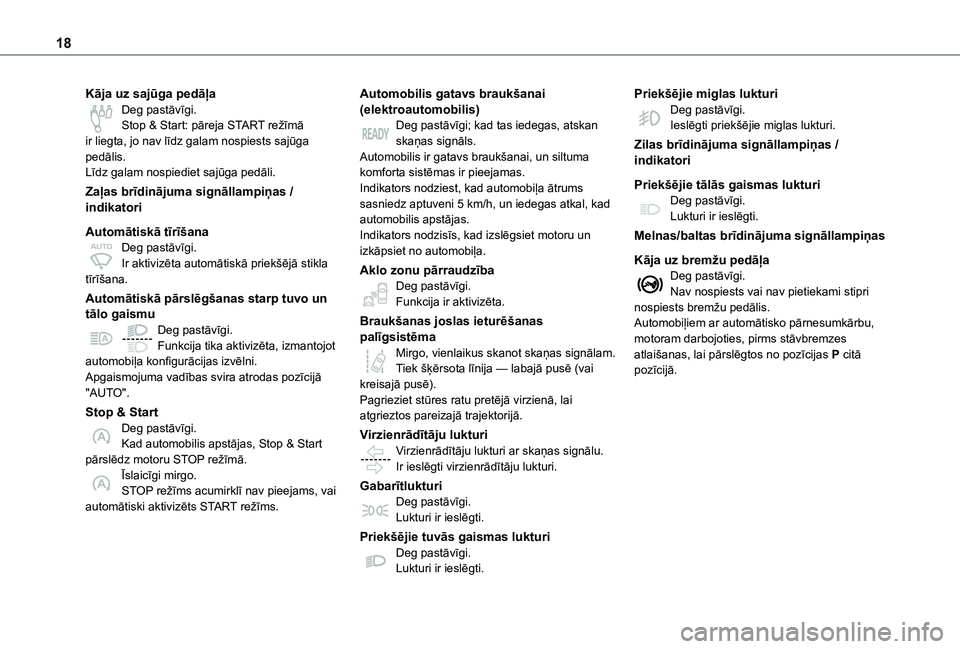

18
Kāja uz sajūga pedāļaDeg pastāvīgi.Stop & Start: pāreja START režīmā ir liegta, jo nav līdz galam nospiests sajūga pedālis.Līdz galam nospiediet sajūga pedāli.
Zaļas brīdinājuma signāllampiņas / indikatori
Automātiskā tīrīšanaDeg pastāvīgi.Ir aktivizēta automātiskā priekšējā stikla tīrīšana.
Automātiskā pārslēgšanas starp tuvo un tālo gaismuDeg pastāvīgi.Funkcija tika aktivizēta, izmantojot automobiļa konfigurācijas izvēlni.Apgaismojuma vadības svira atrodas pozīcijā "AUTO".
Stop & StartDeg pastāvīgi.Kad automobilis apstājas, Stop & Start
pārslēdz motoru STOP režīmā.Īslaicīgi mirgo.STOP režīms acumirklī nav pieejams, vai automātiski aktivizēts START režīms.
Automobilis gatavs braukšanai (elektroautomobilis)Deg pastāvīgi; kad tas iedegas, atskan skaņas signāls.Automobilis ir gatavs braukšanai, un siltuma komforta sistēmas ir pieejamas.Indikators nodziest, kad automobiļa ātrums sasniedz aptuveni 5 km/h, un iedegas atkal, kad automobilis apstājas.Indikators nodzisīs, kad izslēgsiet motoru un izkāpsiet no automobiļa.
Aklo zonu pārraudzībaDeg pastāvīgi.Funkcija ir aktivizēta.
Braukšanas joslas ieturēšanas palīgsistēmaMirgo, vienlaikus skanot skaņas signālam.Tiek šķērsota līnija — labajā pusē (vai kreisajā pusē).Pagrieziet stūres ratu pretējā virzienā, lai atgrieztos pareizajā trajektorijā.
Virzienrādītāju lukturi
Virzienrādītāju lukturi ar skaņas signālu.Ir ieslēgti virzienrādītāju lukturi.
GabarītlukturiDeg pastāvīgi.Lukturi ir ieslēgti.
Priekšējie tuvās gaismas lukturiDeg pastāvīgi.Lukturi ir ieslēgti.
Priekšējie miglas lukturiDeg pastāvīgi.Ieslēgti priekšējie miglas lukturi.
Zilas brīdinājuma signāllampiņas / indikatori
Priekšējie tālās gaismas lukturiDeg pastāvīgi.Lukturi ir ieslēgti.
Melnas/baltas brīdinājuma signāllampiņas
Kāja uz bremžu pedāļaDeg pastāvīgi.Nav nospiests vai nav pietiekami stipri nospiests bremžu pedālis.Automobiļiem ar automātisko pārnesumkārbu, motoram darbojoties, pirms stāvbremzes atlaišanas, lai pārslēgtos no pozīcijas P citā pozīcijā.

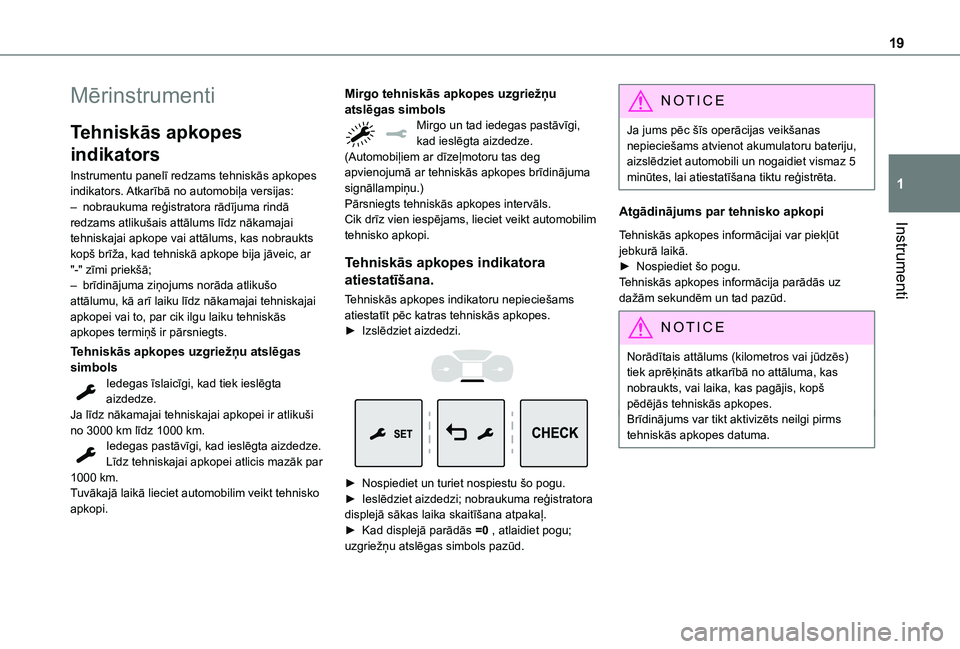

19
Instrumenti
1
Mērinstrumenti
Tehniskās apkopes
indikators
Instrumentu panelī redzams tehniskās apkopes indikators. Atkarībā no automobiļa versijas:– nobraukuma reģistratora rādījuma rindā redzams atlikušais attālums līdz nākamajai tehniskajai apkope vai attālums, kas nobraukts kopš brīža, kad tehniskā apkope bija jāveic, ar "-" zīmi priekšā;– brīdinājuma ziņojums norāda atlikušo attālumu, kā arī laiku līdz nākamajai tehniskajai apkopei vai to, par cik ilgu laiku tehniskās apkopes termiņš ir pārsniegts.
Tehniskās apkopes uzgriežņu atslēgas simbolsIedegas īslaicīgi, kad tiek ieslēgta aizdedze.Ja līdz nākamajai tehniskajai apkopei ir atlikuši no 3000 km līdz 1000 km.
Iedegas pastāvīgi, kad ieslēgta aizdedze.Līdz tehniskajai apkopei atlicis mazāk par 1000 km.Tuvākajā laikā lieciet automobilim veikt tehnisko apkopi.
Mirgo tehniskās apkopes uzgriežņu atslēgas simbolsMirgo un tad iedegas pastāvīgi, kad ieslēgta aizdedze.(Automobiļiem ar dīzeļmotoru tas deg apvienojumā ar tehniskās apkopes brīdinājuma signāllampiņu.)Pārsniegts tehniskās apkopes intervāls.Cik drīz vien iespējams, lieciet veikt automobilim tehnisko apkopi.
Tehniskās apkopes indikatora
atiestatīšana.
Tehniskās apkopes indikatoru nepieciešams atiestatīt pēc katras tehniskās apkopes.► Izslēdziet aizdedzi.


► Nospiediet un turiet nospiestu šo pogu.► Ieslēdziet aizdedzi; nobraukuma reģistratora displejā sākas laika skaitīšana atpakaļ.► Kad displejā parādās =0 , atlaidiet pogu; uzgriežņu atslēgas simbols pazūd.
NOTIC E
Ja jums pēc šīs operācijas veikšanas nepieciešams atvienot akumulatoru bateriju, aizslēdziet automobili un nogaidiet vismaz 5 minūtes, lai atiestatīšana tiktu reģistrēta.
Atgādinājums par tehnisko apkopi
Tehniskās apkopes informācijai var piekļūt jebkurā laikā.► Nospiediet šo pogu.Tehniskās apkopes informācija parādās uz dažām sekundēm un tad pazūd.
NOTIC E
Norādītais attālums (kilometros vai jūdzēs) tiek aprēķināts atkarībā no attāluma, kas nobraukts, vai laika, kas pagājis, kopš pēdējās tehniskās apkopes.Brīdinājums var tikt aktivizēts neilgi pirms tehniskās apkopes datuma.

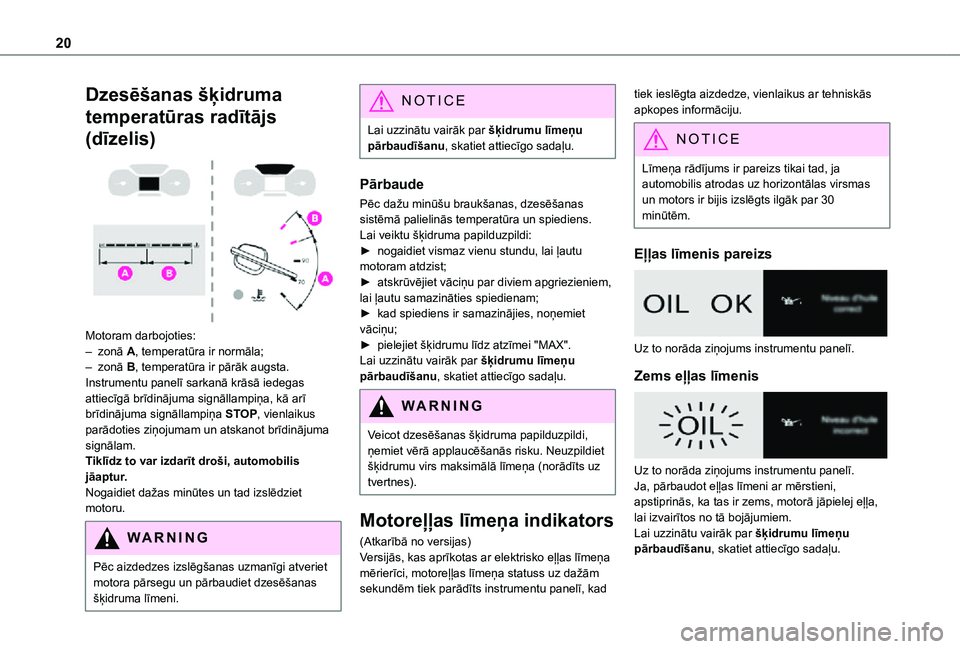

20
Dzesēšanas šķidruma
temperatūras radītājs
(dīzelis)

Motoram darbojoties:– zonā A, temperatūra ir normāla;– zonā B, temperatūra ir pārāk augsta. Instrumentu panelī sarkanā krāsā iedegas attiecīgā brīdinājuma signāllampiņa, kā arī brīdinājuma signāllampiņa STOP, vienlaikus parādoties ziņojumam un atskanot brīdinājuma signālam.Tiklīdz to var izdarīt droši, automobilis jāaptur.Nogaidiet dažas minūtes un tad izslēdziet motoru.
WARNI NG
Pēc aizdedzes izslēgšanas uzmanīgi atveriet motora pārsegu un pārbaudiet dzesēšanas
šķidruma līmeni.
NOTIC E
Lai uzzinātu vairāk par šķidrumu līmeņu pārbaudīšanu, skatiet attiecīgo sadaļu.
Pārbaude
Pēc dažu minūšu braukšanas, dzesēšanas sistēmā palielinās temperatūra un spiediens.Lai veiktu šķidruma papilduzpildi:► nogaidiet vismaz vienu stundu, lai ļautu motoram atdzist;► atskrūvējiet vāciņu par diviem apgriezieniem, lai ļautu samazināties spiedienam;► kad spiediens ir samazinājies, noņemiet vāciņu;► pielejiet šķidrumu līdz atzīmei "MAX".Lai uzzinātu vairāk par šķidrumu līmeņu pārbaudīšanu, skatiet attiecīgo sadaļu.
WARNI NG
Veicot dzesēšanas šķidruma papilduzpildi, ņemiet vērā applaucēšanās risku. Neuzpildiet šķidrumu virs maksimālā līmeņa (norādīts uz tvertnes).
Motoreļļas līmeņa indikators
(Atkarībā no versijas)Versijās, kas aprīkotas ar elektrisko eļļas līmeņa mērierīci, motoreļļas līmeņa statuss uz dažām sekundēm tiek parādīts instrumentu panelī, kad
tiek ieslēgta aizdedze, vienlaikus ar tehniskās apkopes informāciju.
NOTIC E
Līmeņa rādījums ir pareizs tikai tad, ja automobilis atrodas uz horizontālas virsmas un motors ir bijis izslēgts ilgāk par 30 minūtēm.
Eļļas līmenis pareizs

Uz to norāda ziņojums instrumentu panelī.
Zems eļļas līmenis

Uz to norāda ziņojums instrumentu panelī.Ja, pārbaudot eļļas līmeni ar mērstieni, apstiprinās, ka tas ir zems, motorā jāpielej eļļa, lai izvairītos no tā bojājumiem.Lai uzzinātu vairāk par šķidrumu līmeņu
pārbaudīšanu, skatiet attiecīgo sadaļu.
