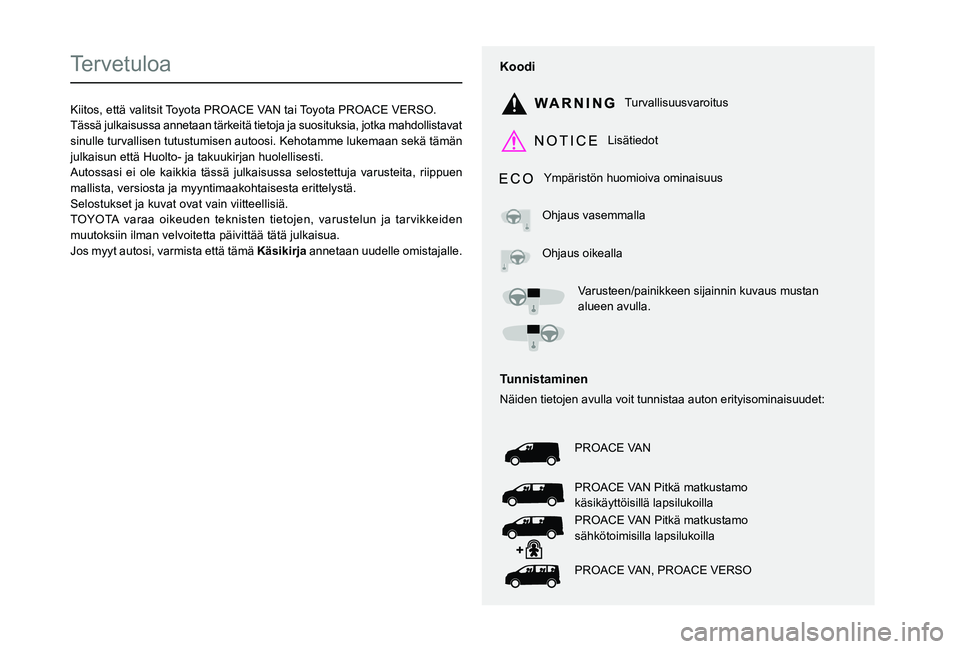

Tervetuloa
Kiitos, että valitsit Toyota PROACE VAN tai Toyota PROACE VERSO.Tässä julkaisussa annetaan tärkeitä tietoja ja suosituksia, jotka mahdollistavat sinulle turvallisen tutustumisen autoosi. Kehotamme lukemaan sekä tämän julkaisun että Huolto- ja takuukirjan huolellisesti.Autossasi ei ole kaikkia tässä julkaisussa selostettuja varusteita, riippuen mallista, versiosta ja myyntimaakohtaisesta erittelystä.Selostukset ja kuvat ovat vain viitteellisiä.TOYOTA varaa oikeuden teknisten tietojen, varustelun ja tarvikkeiden muutoksiin ilman velvoitetta päivittää tätä julkaisua.
Jos myyt autosi, varmista että tämä K\344si annetaan uudelle omistajalle.
Koodi
Turvallisuusvaroitus
Lisätiedot
Ympäristön huomioiva ominaisuus
Ohjaus vasemmalla
Ohjaus oikealla
Varusteen/painikkeen sijainnin kuvaus mustan alueen avulla.
T
Näiden tietojen avulla voit tunnistaa auton erityisominaisuudet:
PROACE VAN
PROACE VAN Pitkä matkustamo käsikäyttöisillä lapsilukoilla
PROACE VAN Pitkä matkustamo sähkötoimisilla lapsilukoilla
PROACE VAN, PROACE VERSO
Page 2 of 360
2
■YleiskuvausYleiskuvaus 4Tarrat 6
■Taloudellinen ajo
1MittaritMittaristo 10Varoitus- ja merkkivalot 12Merkkivalot 18Valaistuksen säätö 23Ajotietokone 24Kosketusnäyttö 25Kaukosäädettävät toiminnot (sähköauto) 27Päivämäärän ja kellonajan asettaminen 28
2PääsyElektroninen avain kaukosäätötoiminnolla ja sisäisellä avaimella, 29Lukituksen avaaminen/koko lukituksen tai selektiivinen avaaminen 31Varamenettelyt 36Keskuslukitus 39Sähkötoiminen sivuliukuovi (-ovet) 40Yleisiä suosituksia liukuovista 42Sivuliukuoven käyttö kädet vapaina 44Pariovet takana 46Takaluukku 47Takaluukun takalasi 48Hälytys 48Sähkötoimiset ikkunat 50
3Helppokäyttöisyys ja mukavuusEtuistuimet 52Kaksipaikkainen etumatkustajan istuin 55
Ohjauspyörän säätö 57Peilit 57Smart Cargo 59Istuimia ja yhtenäisiä istuimia koskevat varotoimet 63Kiinteä yksiosainen istuinpenkki 64Kiinteä takaistuin ja istuinpenkki 66Takaistuin ja istuinpenkki kiskoilla. 68Erilliset takaistuimet kiskoilla 70Crew Cab, kiinteä 73Crew Cab, taittuva 74Sisäpuoliset varusteet 75Kuormatilan varusteet 79Istuinalueen varusteet 81Panoraamakattoikkuna 82Kokoontaitettava liukuva pöytä 83Lämmitys ja tuuletus 87Lämmitys 88Käsisäätöinen ilmastointi 88Kaksialueinen automaatti-ilmastointi 89Tuulilasin huurteenpoisto - lämmitys 91Takaikkunan ja/tai sivupeilien huurteen/jäänpoisto 92Takalämmitys – ilmastointi 92Lisälämmitys-/tuuletusjärjestelmä 93Ilmastoinnin esikäsittely (sähkötoiminen) 96Sisävalot 97
4Valot ja näkyvyysValokatkaisin 99Suuntavilkut 100Päiväajovalot/sivuvalot 101Ajovalojen automaattinen toiminta 101Saatto- ja saapumisvalot 101Kaarrevalot 102
Automaattinen ajovalojen vaihto 102Ajovalojen korkeudensäätö 104Sisävalot 104Pyyhkimien katkaisin 104Automaattiset tuulilasinpyyhkimet 106Pyyhkimensulan vaihtaminen 107
5TurvallisuusYleiset turvallisuusohjeet 109Varoitusvilkut 11 0Hätäpuhelu tai tiepalvelu 11 0Äänitorvi 111Jalankulkijan äänitorvi (sähkötoiminen) 111Ajonvakautustoiminto (VSC) 11 2Toyota Traction Select 11 4Turvavyöt 11 6Turvatyynyt 120Turvaistuimet 123Etumatkustajan turvatyynyn poiskytkentä 126ISOFIX- ja i-Size-turvaistuimet 131Kokoluokan i turvaistuimet 142Käsikäyttöinen lapsilukko 145Sähköinen lapsilukko 145Takaikkunoiden lapsilukko 146
6AjaminenAjamissuosituksia 147Moottorin käynnistys/pysäytys 149Käsikäyttöinen seisontajarru 154Sähköinen seisontajarru 154Mäkilähtöavustin 1576-vaihteinen käsivaihteisto 158Vaihtamisopastin 158Automaattivaihteisto 159Ajovalitsin (sähkötoiminen) 163
Page 3 of 360
3

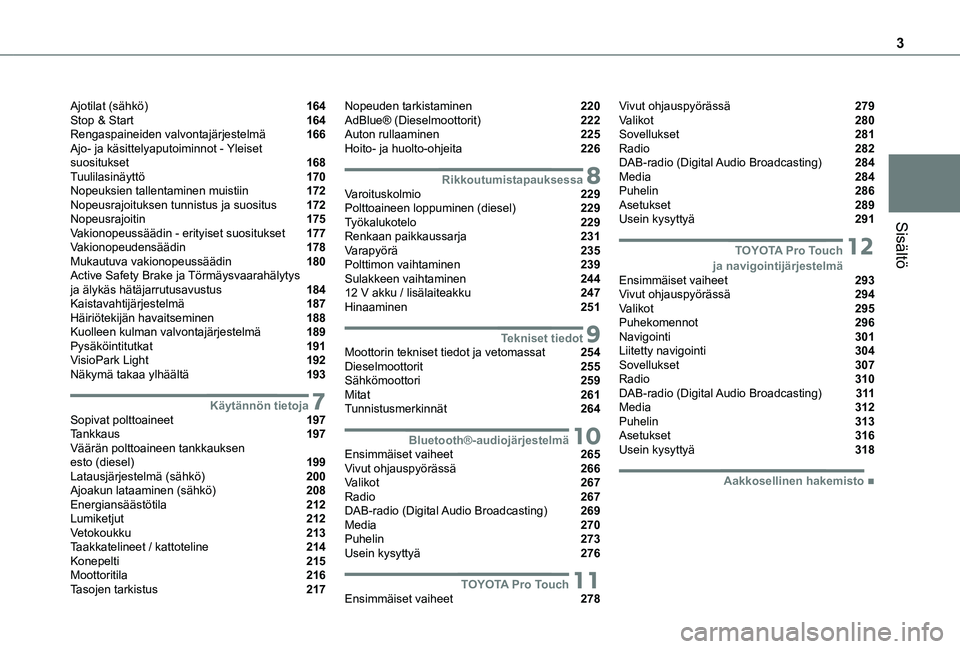

Sisältö
Ajotilat (sähkö) 164Stop & Start 164Rengaspaineiden valvontajärjestelmä 166Ajo- ja käsittelyaputoiminnot - Yleiset suositukset 168Tuulilasinäyttö 170Nopeuksien tallentaminen muistiin 172Nopeusrajoituksen tunnistus ja suositus 172Nopeusrajoitin 175Vakionopeussäädin - erityiset suositukset 177Vakionopeudensäädin 178Mukautuva vakionopeussäädin 180Active Safety Brake ja Törmäysvaarahälytys ja älykäs hätäjarrutusavustus 184Kaistavahtijärjestelmä 187Häiriötekijän havaitseminen 188Kuolleen kulman valvontajärjestelmä 189Pysäköintitutkat 191VisioPark Light 192Näkymä takaa ylhäältä 193
7Käytännön tietojaSopivat polttoaineet 197Tankkaus 197Väärän polttoaineen tankkauksen esto (diesel) 199Latausjärjestelmä (sähkö) 200Ajoakun lataaminen (sähkö) 208Energiansäästötila 212Lumiketjut 212Vetokoukku 213Taakkatelineet / kattoteline 214Konepelti 215Moottoritila 216Tasojen tarkistus 217
Nopeuden tarkistaminen 220AdBlue® (Dieselmoottorit) 222Auton rullaaminen 225Hoito- ja huolto-ohjeita 226
8RikkoutumistapauksessaVaroituskolmio 229Polttoaineen loppuminen (diesel) 229Työkalukotelo 229Renkaan paikkaussarja 231Varapyörä 235Polttimon vaihtaminen 239Sulakkeen vaihtaminen 24412 V akku / lisälaiteakku 247Hinaaminen 251
9Tekniset tiedotMoottorin tekniset tiedot ja vetomassat 254Dieselmoottorit 255Sähkömoottori 259Mitat 261Tunnistusmerkinnät 264
10Bluetooth®-audiojärjestelmäEnsimmäiset vaiheet 265Vivut ohjauspyörässä 266Valikot 267Radio 267DAB-radio (Digital Audio Broadcasting) 269Media 270Puhelin 273Usein kysyttyä 276
11TOYOTA Pro TouchEnsimmäiset vaiheet 278
Vivut ohjauspyörässä 279Valikot 280Sovellukset 281Radio 282DAB-radio (Digital Audio Broadcasting) 284Media 284Puhelin 286Asetukset 289Usein kysyttyä 291
12 TOYOTA Pro Touch ja navigointijärjestelmäEnsimmäiset vaiheet 293Vivut ohjauspyörässä 294Valikot 295Puhekomennot 296Navigointi 301Liitetty navigointi 304Sovellukset 307Radio 310DAB-radio (Digital Audio Broadcasting) 3 11Media 312Puhelin 313Asetukset 316Usein kysyttyä 318
■Aakkosellinen hakemisto
Page 4 of 360
4

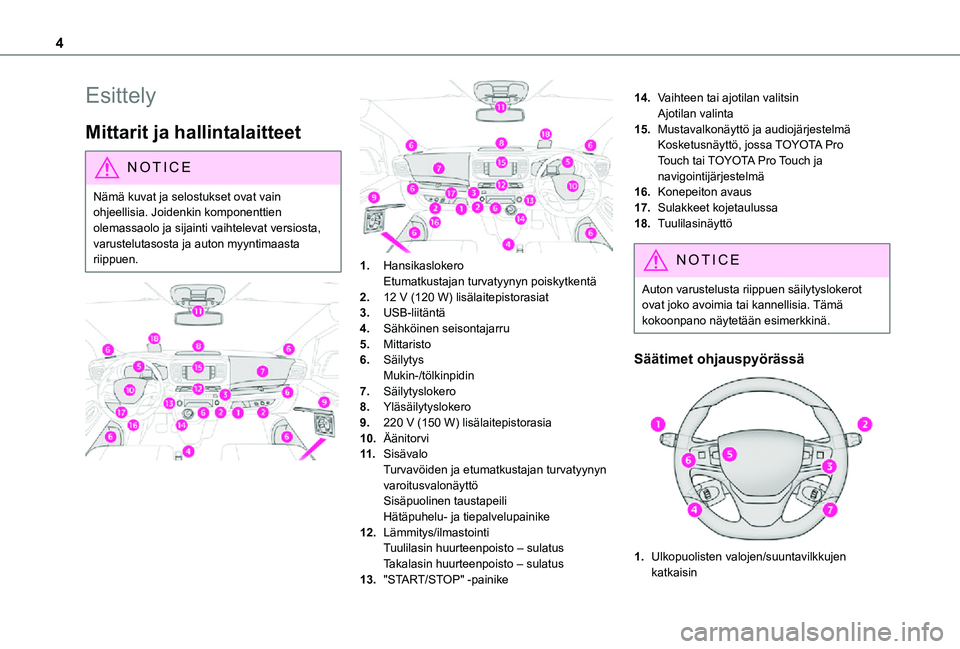

Esittely
Mittarit ja hallintalaitteet
NOTIC E
Nämä kuvat ja selostukset ovat vain ohjeellisia. Joidenkin komponenttien olemassaolo ja sijainti vaihtelevat versiosta,
varustelutasosta ja auton myyntimaasta riippuen.
1.HansikaslokeroEtumatkustajan turvatyynyn poiskytkentä
2.12 V (120 W) lisälaitepistorasiat
3.USB-liitäntä
4.Sähköinen seisontajarru
5.Mittaristo
6.SäilytysMukin-/tölkinpidin
7.Säilytyslokero
8.Yläsäilytyslokero
9.220 V (150 W) lisälaitepistorasia
10.Äänitorvi
11 .SisävaloTurvavöiden ja etumatkustajan turvatyynyn varoitusvalonäyttöSisäpuolinen taustapeiliHätäpuhelu- ja tiepalvelupainike
12.Lämmitys/ilmastointi
Tuulilasin huurteenpoisto – sulatusTakalasin huurteenpoisto – sulatus
13."START/STOP" -painike
14.Vaihteen tai ajotilan valitsinAjotilan valinta
15.Mustavalkonäyttö ja audiojärjestelmäKosketusnäyttö, jossa TOYOTA Pro Touch tai TOYOTA Pro Touch ja navigointijärjestelmä
16.Konepeiton avaus
17.Sulakkeet kojetaulussa
18.Tuulilasinäyttö
NOTIC E
Auton varustelusta riippuen säilytyslokerot ovat joko avoimia tai kannellisia. Tämä kokoonpano näytetään esimerkkinä.
Säätimet ohjauspyörässä
1.Ulkopuolisten valojen/suuntavilkkujen katkaisin
Page 5 of 360
5

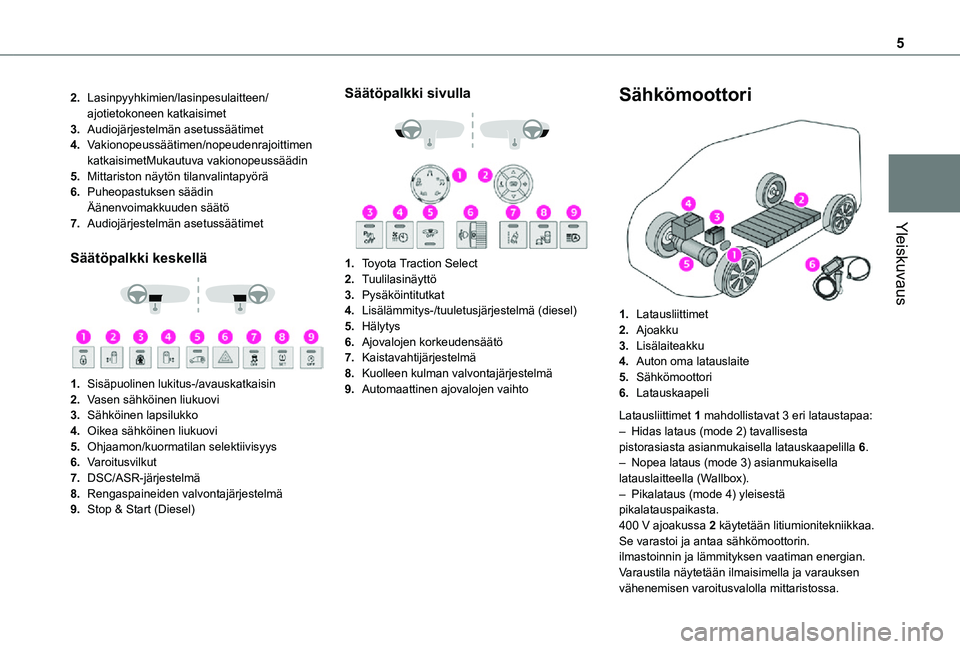

Yleiskuvaus
2.Lasinpyyhkimien/lasinpesulaitteen/ajotietokoneen katkaisimet
3.Audiojärjestelmän asetussäätimet
4.Vakionopeussäätimen/nopeudenrajoittimen katkaisimetMukautuva vakionopeussäädin
5.Mittariston näytön tilanvalintapyörä
6.Puheopastuksen säädinÄänenvoimakkuuden säätö
7.Audiojärjestelmän asetussäätimet
Säätöpalkki keskellä
1.Sisäpuolinen lukitus-/avauskatkaisin
2.Vasen sähköinen liukuovi
3.Sähköinen lapsilukko
4.Oikea sähköinen liukuovi
5.Ohjaamon/kuormatilan selektiivisyys
6.Varoitusvilkut
7.DSC/ASR-järjestelmä
8.Rengaspaineiden valvontajärjestelmä
9.Stop & Start (Diesel)
Säätöpalkki sivulla
1.Toyota Traction Select
2.Tuulilasinäyttö
3.Pysäköintitutkat
4.Lisälämmitys-/tuuletusjärjestelmä (diesel)
5.Hälytys
6.Ajovalojen korkeudensäätö
7.Kaistavahtijärjestelmä
8.Kuolleen kulman valvontajärjestelmä
9.Automaattinen ajovalojen vaihto
Sähkömoottori
1.Latausliittimet
2.Ajoakku
3.Lisälaiteakku
4.Auton oma latauslaite
5.Sähkömoottori
6.Latauskaapeli
Latausliittimet 1 mahdollistavat 3 eri lataustapaa:– Hidas lataus (mode 2) tavallisesta pistorasiasta asianmukaisella latauskaapelilla 6.– Nopea lataus (mode 3) asianmukaisella latauslaitteella (Wallbox).– Pikalataus (mode 4) yleisestä pikalatauspaikasta.400 V ajoakussa 2 käytetään litiumionitekniikkaa. Se varastoi ja antaa sähkömoottorin. ilmastoinnin ja lämmityksen vaatiman energian. Varaustila näytetään ilmaisimella ja varauksen vähenemisen varoitusvalolla mittaristossa.
Page 6 of 360
6
12 V lisälaiteakku 3 antaa virtaa auton perinteiselle sähköjärjestelmälle. Se latautuu automaattisesti ajoakusta auton oman latauslaitteen avulla.Auton oma latauslaite 4 mahdollistaa ajoakun hitaan lataamisen (mode 2) ja nopean lataamisen (mode 3) sekä 12 V lisälaiteakun lataamisen.Sähkömoottori 5 kuljettaa autoa valitun ajotilan ja ajo-olosuhteiden mukaisesti. Se ottaa energiaa talteen jarrutusten ja hidastusten aikana.

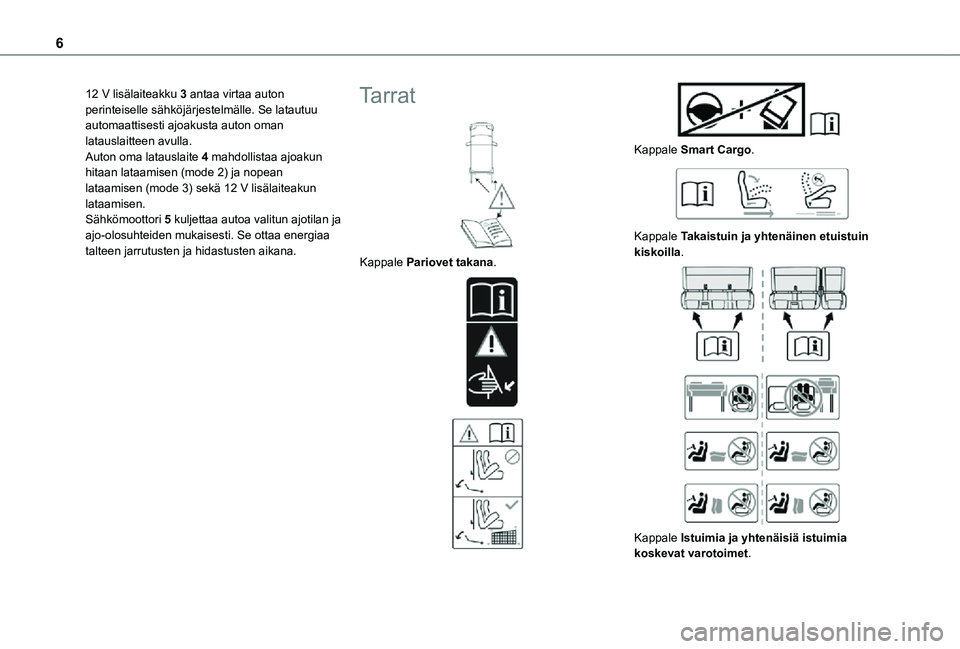

Tarrat
Kappale Pariovet takana.
Kappale Smart Cargo.
Kappale Takaistuin ja yhtenäinen etuistuin kiskoilla.
Kappale Istuimia ja yhtenäisiä istuimia
koskevat varotoimet.
Page 7 of 360
7

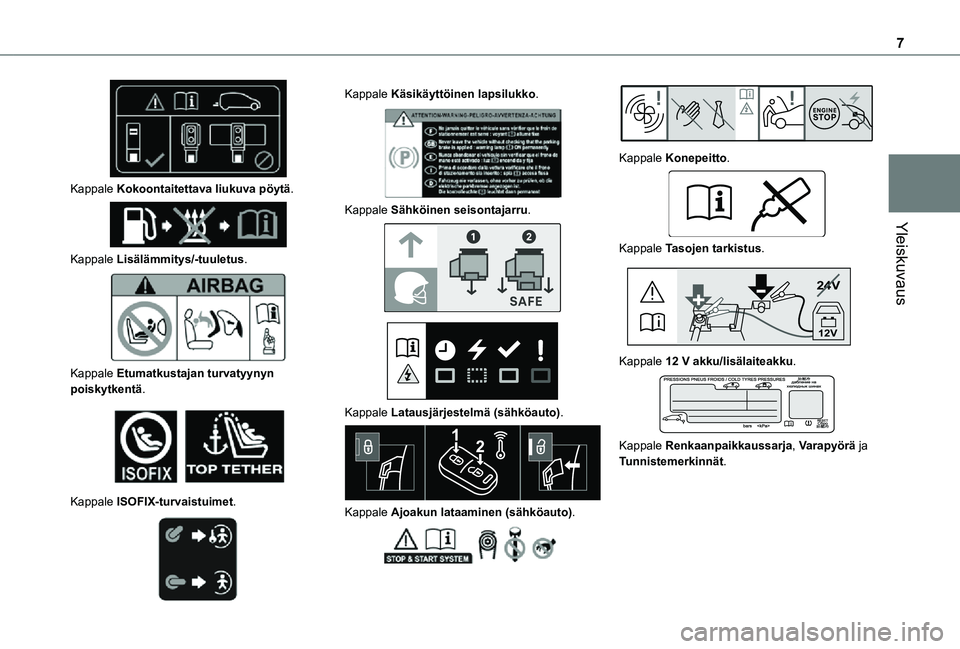

Yleiskuvaus
Kappale Kokoontaitettava liukuva pöytä.
Kappale Lisälämmitys/-tuuletus.
Kappale Etumatkustajan turvatyynyn poiskytkentä.
Kappale ISOFIX-turvaistuimet.
Kappale Käsikäyttöinen lapsilukko.
Kappale Sähköinen seisontajarru.
Kappale Latausjärjestelmä (sähköauto).
Kappale Ajoakun lataaminen (sähköauto).
Kappale Konepeitto.
Kappale Tasojen tarkistus.
24V
12V
Kappale 12 V akku/lisälaiteakku.
Kappale Renkaanpaikkaussarja, Varapyörä ja Tunnistemerkinnät.
Page 8 of 360
8

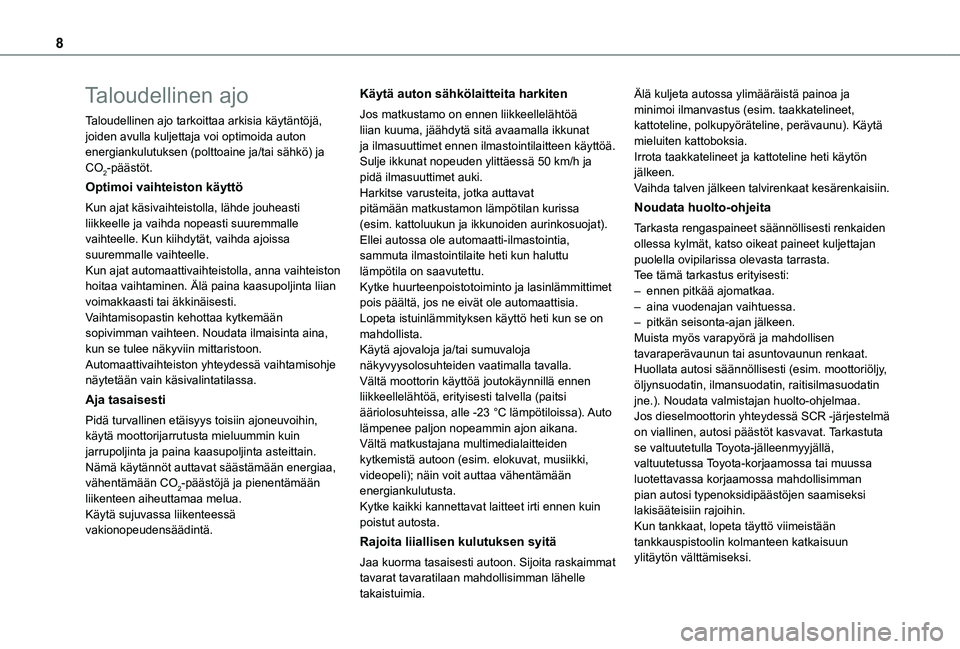

Taloudellinen ajo
Taloudellinen ajo tarkoittaa arkisia käytäntöjä, joiden avulla kuljettaja voi optimoida auton energiankulutuksen (polttoaine ja/tai sähkö) ja CO2-päästöt.
Optimoi vaihteiston käyttö
Kun ajat käsivaihteistolla, lähde jouheasti liikkeelle ja vaihda nopeasti suuremmalle vaihteelle. Kun kiihdytät, vaihda ajoissa suuremmalle vaihteelle.Kun ajat automaattivaihteistolla, anna vaihteiston hoitaa vaihtaminen. Älä paina kaasupoljinta liian voimakkaasti tai äkkinäisesti.Vaihtamisopastin kehottaa kytkemään sopivimman vaihteen. Noudata ilmaisinta aina, kun se tulee näkyviin mittaristoon.Automaattivaihteiston yhteydessä vaihtamisohje näytetään vain käsivalintatilassa.
Aja tasaisesti
Pidä turvallinen etäisyys toisiin ajoneuvoihin, käytä moottorijarrutusta mieluummin kuin
jarrupoljinta ja paina kaasupoljinta asteittain. Nämä käytännöt auttavat säästämään energia\
a, vähentämään CO2-päästöjä ja pienentämään liikenteen aiheuttamaa melua.Käytä sujuvassa liikenteessä vakionopeudensäädintä.
Käytä auton sähkölaitteita harkiten
Jos matkustamo on ennen liikkeellelähtöä liian kuuma, jäähdytä sitä avaamalla ikkunat ja ilmasuuttimet ennen ilmastointilaitteen käyttöä.Sulje ikkunat nopeuden ylittäessä 50 km/h ja pidä ilmasuuttimet auki.Harkitse varusteita, jotka auttavat pitämään matkustamon lämpötilan kurissa (esim. kattoluukun ja ikkunoiden aurinkosuojat).Ellei autossa ole automaatti-ilmastointia, sammuta ilmastointilaite heti kun haluttu lämpötila on saavutettu.Kytke huurteenpoistotoiminto ja lasinlämmittimet pois päältä, jos ne eivät ole automaattisia.Lopeta istuinlämmityksen käyttö heti kun se on mahdollista.Käytä ajovaloja ja/tai sumuvaloja näkyvyysolosuhteiden vaatimalla tavalla.Vältä moottorin käyttöä joutokäynnillä ennen liikkeellelähtöä, erityisesti talvella (paitsi ääriolosuhteissa, alle -23 °C lämpötiloissa). Auto lämpenee paljon nopeammin ajon aikana.Vältä matkustajana multimedialaitteiden
kytkemistä autoon (esim. elokuvat, musiikki, videopeli); näin voit auttaa vähentämään energiankulutusta.Kytke kaikki kannettavat laitteet irti ennen kuin poistut autosta.
Rajoita liiallisen kulutuksen syitä
Jaa kuorma tasaisesti autoon. Sijoita raskaimmat tavarat tavaratilaan mahdollisimman lähelle takaistuimia.
Älä kuljeta autossa ylimääräistä painoa ja minimoi ilmanvastus (esim. taakkatelineet, kattoteline, polkupyöräteline, perävaunu). Käytä mieluiten kattoboksia.Irrota taakkatelineet ja kattoteline heti käytön jälkeen.Vaihda talven jälkeen talvirenkaat kesärenkaisiin.
Noudata huolto-ohjeita
Tarkasta rengaspaineet säännöllisesti renkaiden ollessa kylmät, katso oikeat paineet kuljettajan puolella ovipilarissa olevasta tarrasta.Tee tämä tarkastus erityisesti:– ennen pitkää ajomatkaa.– aina vuodenajan vaihtuessa.– pitkän seisonta-ajan jälkeen.Muista myös varapyörä ja mahdollisen tavaraperävaunun tai asuntovaunun renkaat.Huollata autosi säännöllisesti (esim. moottoriöljy, öljynsuodatin, ilmansuodatin, raitisilmasuodatin jne.). Noudata valmistajan huolto-ohjelmaa.Jos dieselmoottorin yhteydessä SCR -järjestelmä on viallinen, autosi päästöt kasvavat. Tarkastuta
se valtuutetulla Toyota-jälleenmyyjällä, valtuutetussa Toyota-korjaamossa tai muussa luotettavassa korjaamossa mahdollisimman pian autosi typenoksidipäästöjen saamiseksi lakisääteisiin rajoihin.Kun tankkaat, lopeta täyttö viimeistään tankkauspistoolin kolmanteen katkaisuun ylitäytön välttämiseksi.
Page 9 of 360
9
Taloudellinen ajo

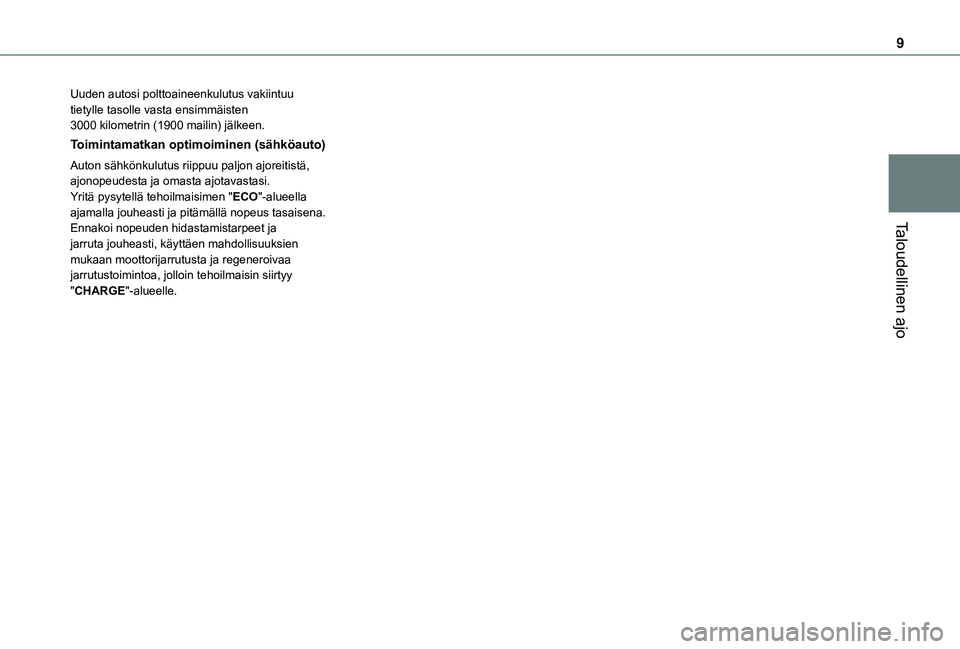

Uuden autosi polttoaineenkulutus vakiintuu tietylle tasolle vasta ensimmäisten 3000 kilometrin (1900 mailin) jälkeen.
Toimintamatkan optimoiminen (sähköauto)
Auton sähkönkulutus riippuu paljon ajoreitistä, ajonopeudesta ja omasta ajotavastasi.Yritä pysytellä tehoilmaisimen "ECO"-alueella ajamalla jouheasti ja pitämällä nopeus tasaisena.Ennakoi nopeuden hidastamistarpeet ja jarruta jouheasti, käyttäen mahdollisuuksien mukaan moottorijarrutusta ja regeneroivaa jarrutustoimintoa, jolloin tehoilmaisin siirtyy "CHARGE"-alueelle.
Page 10 of 360
10

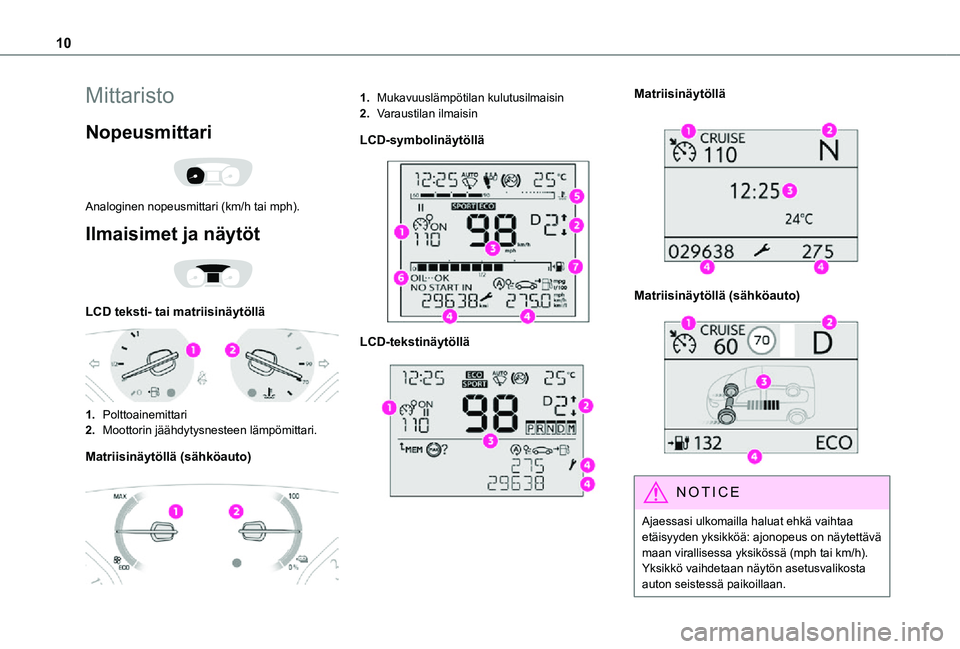

Mittaristo
Nopeusmittari
Analoginen nopeusmittari (km/h tai mph).
Ilmaisimet ja näytöt
LCD teksti- tai matriisinäytöllä
1.Polttoainemittari
2.Moottorin jäähdytysnesteen lämpömittari.
Matriisinäytöllä (sähköauto)
1.Mukavuuslämpötilan kulutusilmaisin
2.Varaustilan ilmaisin
LCD-symbolinäytöllä
LCD-tekstinäytöllä
Matriisinäytöllä
Matriisinäytöllä (sähköauto)
NOTIC E
Ajaessasi ulkomailla haluat ehkä vaihtaa etäisyyden yksikköä: ajonopeus on näytettävä maan virallisessa yksikössä (mph tai km/h). Yksikkö vaihdetaan näytön asetusvalikosta auton seistessä paikoillaan.
