TOYOTA PROACE VERSO EV 2021 Notices Demploi (in French)
Manufacturer: TOYOTA, Model Year: 2021, Model line: PROACE VERSO EV, Model: TOYOTA PROACE VERSO EV 2021Pages: 360, PDF Size: 69.06 MB

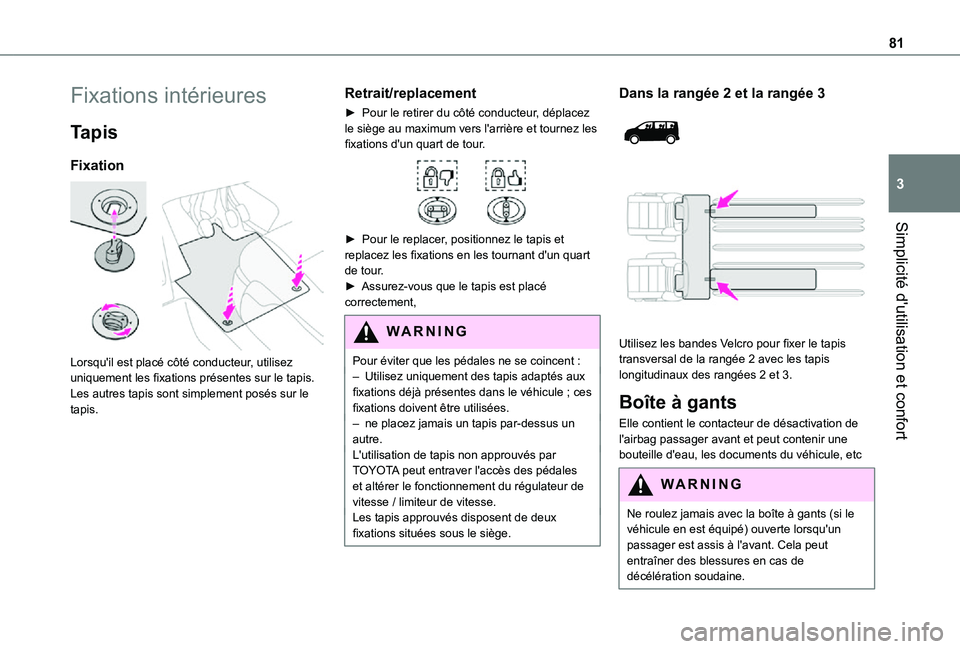

Page 81 of 360

81
Simplicité d'utilisation et confort
3
Fixations intérieures
Tapis
Fixation
Lorsqu'il est placé côté conducteur, utilisez uniquement les fixations présentes sur le tapis.Les autres tapis sont simplement posés sur le tapis.
Retrait/replacement
► Pour le retirer du côté conducteur, déplacez le siège au maximum vers l'arrière et tournez les fixations d'un quart de tour.
► Pour le replacer, positionnez le tapis et replacez les fixations en les tournant d'un quart de tour.► Assurez-vous que le tapis est placé correctement,
WARNI NG
Pour éviter que les pédales ne se coincent :– Utilisez uniquement des tapis adaptés aux fixations déjà présentes dans le véhicule ; ces fixations doivent être utilisées.– ne placez jamais un tapis par-dessus un autre.L'utilisation de tapis non approuvés par TOYOTA peut entraver l'accès des pédales et altérer le fonctionnement du régulateur de vitesse / limiteur de vitesse.Les tapis approuvés disposent de deux fixations situées sous le siège.
Dans la rangée 2 et la rangée 3
Utilisez les bandes Velcro pour fixer le tapis transversal de la rangée 2 avec les tapis longitudinaux des rangées 2 et 3.
Boîte à gants
Elle contient le contacteur de désactivation de l'airbag passager avant et peut contenir une bouteille d'eau, les documents du véhicule, etc
WARNI NG
Ne roulez jamais avec la boîte à gants (si le véhicule en est équipé) ouverte lorsqu'un passager est assis à l'avant. Cela peut entraîner des blessures en cas de décélération soudaine.
Page 82 of 360

82
Compartiment de rangement
Il peut contenir une bouteille d'eau, les documents du véhicule, etc.
► Pour ouvrir le compartiment de rangement, appuyez sur le côté gauche de la commande et guidez le couvercle jusqu'au cran de la position ouverte.Si votre véhicule en est équipé, il s'allume lorsque le couvercle est ouvert.
WARNI NG
Lorsque vous conduisez, fermez le compartiment de rangement. Sinon, il y a un risque de blessure en cas d'accident ou de freinage brusque.
Rangement dans la porte
avant
WARNI NG
Les liquides transportés dans des contenants ouverts (tasse ou gobelet) peuvent éclabousser et présenter un risque de dommages s'ils entrent en contact avec les
commandes du tableau de bord et de la console centrale. Soyez prudent.
Boîte à gants supérieure
Elle est situé dans le tableau de bord, derrière le volant.
Appuyez sur la commande pour ouvrir le couvercle (en fonction de la version), puis
guidez-la jusqu'à son ouverture complète.Pour la fermer, guidez le couvercle, puis appuyer doucement au centre.
WARNI NG
Tout liquide pouvant se déverser risque de créer un court-circuit électrique et un incendie potentiel.
Tablettes type "aviation"
Intégrées au dossier de chaque siège avant.
► Pour utiliser la tablette, abaissez-la entièrement jusqu'à ce qu'elle se bloque en position basse.► Pour la ranger, levez la tablette en position haute au-delà du point de résistance.

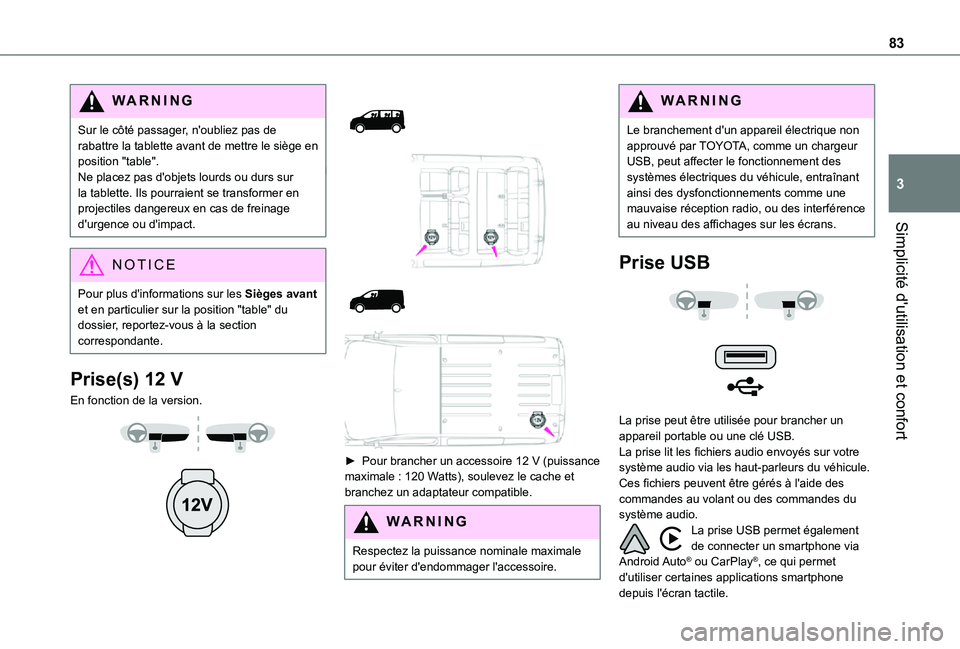

Page 83 of 360

83
Simplicité d'utilisation et confort
3
WARNI NG
Sur le côté passager, n'oubliez pas de rabattre la tablette avant de mettre le siège en position "table".Ne placez pas d'objets lourds ou durs sur la tablette. Ils pourraient se transformer en projectiles dangereux en cas de freinage d'urgence ou d'impact.
NOTIC E
Pour plus d'informations sur les Sièges avant et en particulier sur la position "table" du dossier, reportez-vous à la section correspondante.
Prise(s) 12 V
En fonction de la version.
► Pour brancher un accessoire 12 V (puissance maximale : 120 Watts), soulevez le cache et branchez un adaptateur compatible.
WARNI NG
Respectez la puissance nominale maximale pour éviter d'endommager l'accessoire.
WARNI NG
Le branchement d'un appareil électrique non approuvé par TOYOTA, comme un chargeur USB, peut affecter le fonctionnement des systèmes électriques du véhicule, entraînant ainsi des dysfonctionnements comme une mauvaise réception radio, ou des interférence au niveau des affichages sur les écrans.
Prise USB
La prise peut être utilisée pour brancher un appareil portable ou une clé USB.La prise lit les fichiers audio envoyés sur votre système audio via les haut-parleurs du véhicule.Ces fichiers peuvent être gérés à l'aide des commandes au volant ou des commandes du système audio.La prise USB permet également de connecter un smartphone via Android Auto® ou CarPlay®, ce qui permet d'utiliser certaines applications smartphone depuis l'écran tactile.

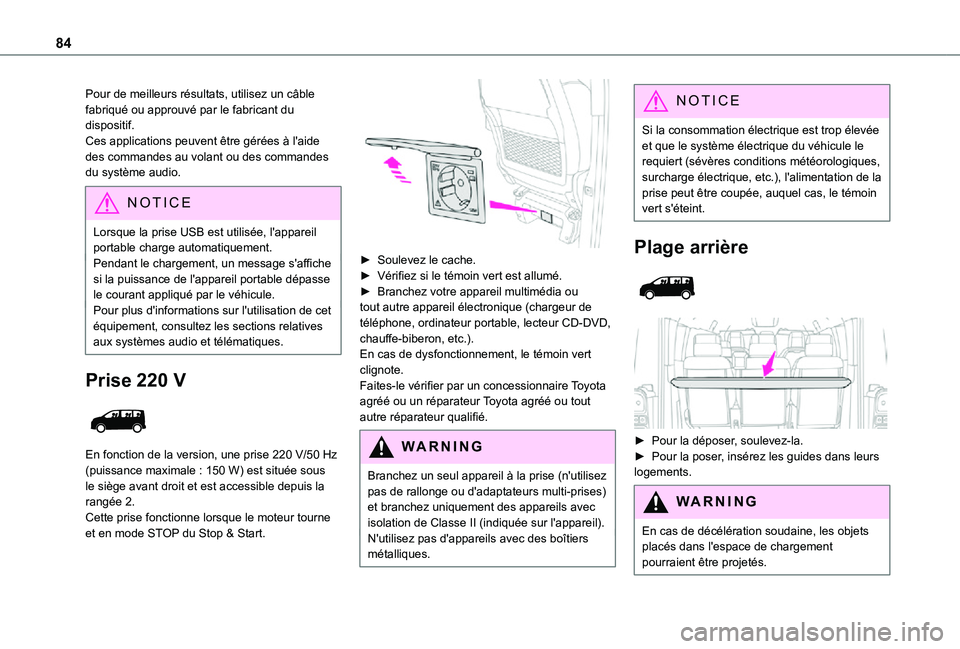

Page 84 of 360

84
Pour de meilleurs résultats, utilisez un câble fabriqué ou approuvé par le fabricant du dispositif.Ces applications peuvent être gérées à l'aide des commandes au volant ou des commandes du système audio.
NOTIC E
Lorsque la prise USB est utilisée, l'appareil portable charge automatiquement.Pendant le chargement, un message s'affiche si la puissance de l'appareil portable dépasse le courant appliqué par le véhicule.Pour plus d'informations sur l'utilisation de cet équipement, consultez les sections relatives aux systèmes audio et télématiques.
Prise 220 V
En fonction de la version, une prise 220 V/50 Hz (puissance maximale : 150 W) est située sous le siège avant droit et est accessible depuis la rangée 2.Cette prise fonctionne lorsque le moteur tourne et en mode STOP du Stop & Start.
► Soulevez le cache.► Vérifiez si le témoin vert est allumé.► Branchez votre appareil multimédia ou tout autre appareil électronique (chargeur de téléphone, ordinateur portable, lecteur CD-DVD, chauffe-biberon, etc.).En cas de dysfonctionnement, le témoin vert clignote.Faites-le vérifier par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
Branchez un seul appareil à la prise (n'utilisez pas de rallonge ou d'adaptateurs multi-prises) et branchez uniquement des appareils avec isolation de Classe II (indiquée sur l'appareil).N'utilisez pas d'appareils avec des boîtiers métalliques.
NOTIC E
Si la consommation électrique est trop élevée et que le système électrique du véhicule le requiert (sévères conditions météorologiques, surcharge électrique, etc.), l'alimentation de la prise peut être coupée, auquel cas, le témoin vert s'éteint.
Plage arrière
► Pour la déposer, soulevez-la.
► Pour la poser, insérez les guides dans leurs logements.
WARNI NG
En cas de décélération soudaine, les objets placés dans l'espace de chargement pourraient être projetés.

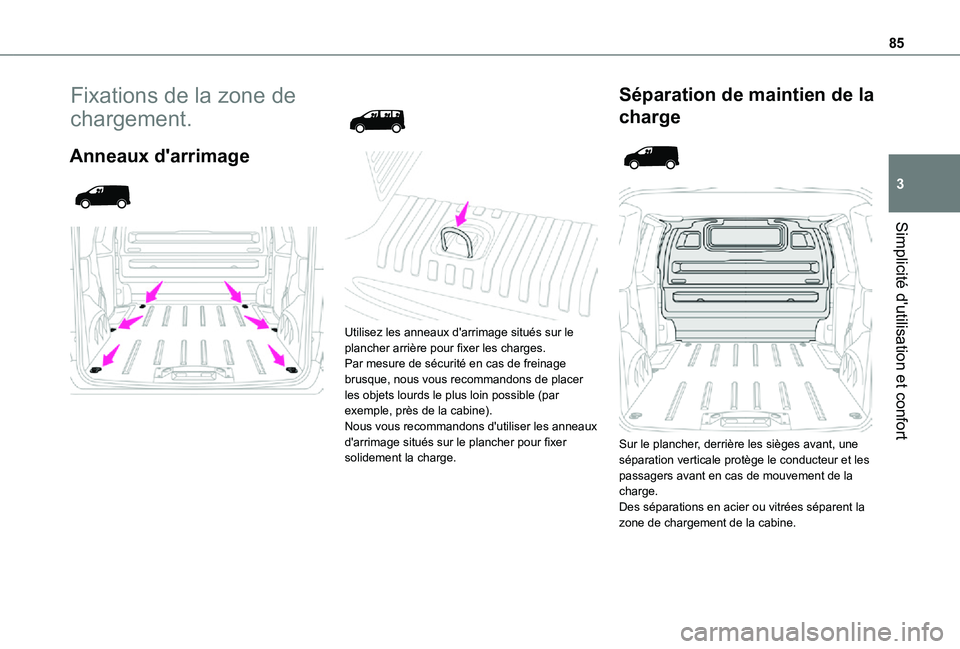

Page 85 of 360

85
Simplicité d'utilisation et confort
3
Fixations de la zone de
chargement.
Anneaux d'arrimage
Utilisez les anneaux d'arrimage situés sur le plancher arrière pour fixer les charges.Par mesure de sécurité en cas de freinage brusque, nous vous recommandons de placer les objets lourds le plus loin possible (par exemple, près de la cabine).Nous vous recommandons d'utiliser les anneaux d'arrimage situés sur le plancher pour fixer solidement la charge.
Séparation de maintien de la
charge
Sur le plancher, derrière les sièges avant, une séparation verticale protège le conducteur et les passagers avant en cas de mouvement de la charge.Des séparations en acier ou vitrées séparent la zone de chargement de la cabine.
Page 86 of 360

86
Recommandations relatives
au chargement
WARNI NG
Le poids sur la charge doit être conforme au poids total roulant autorisé (PTRA).Pour plus d'informations sur le Données techniques du moteur et les charges remorquées, reportez-vous à la section correspondante.
WARNI NG
Si vous utilisez un système de transport (barres de toit/glissières de toit), respectez les charges maximales associées à ce système.Pour plus d'informations sur le Barres de toit/glissières de toit, reportez-vous à la section correspondante.
WARNI NG
Assurez-vous que la taille, la forme et le volume des charges transportées sont compatibles avec le code de la route et les réglementations en matière de sécurité et qu'elles ne gênent pas le champ de vision du conducteur.
WARNI NG
La charge doit être répartie uniformément dans la zone de chargement de façon à ne pas interférer avec la conduite du véhicule.Placez la charge près des panneaux latéraux, ou poussez-la contre les panneaux latéraux entre les passages de roue.Cependant, il est recommandé de placer les objets lourds le plus près possible de la cabine par mesure de précaution en cas de freinage brusque.
WARNI NG
Fixez fermement toutes les parties de la charge à l'aide des anneaux de rangement situés sur le plancher de la zone de chargement.Pour plus d'informations sur les Fixations intérieures et en particulier sur les anneaux de rangement, reportez-vous à la section
correspondante.
WARNI NG
Pour éviter tout risque de blessure ou d'accident, la charge doit être stable de sorte qu'elle ne puisse pas glisser, se renverser, tomber ou être projetée. Pour cela, utilisez uniquement des sangles de maintien qui répondent aux normes actuelles (DIN par exemple).Pour plus d'informations sur le positionnement des sangles, reportez-vous au guide d'utilisation du fabricant.Il ne doit pas y avoir d'espace vide entre les éléments de la charge.Pour éviter que la charge ne glisse, il ne doit pas y avoir d'espace vide entre la charge et les panneaux du véhicule.Tout comme les sangles, optimisez la stabilité de la charge avec un équipement de manipulation stable (cales, blocs rigides de bois ou rembourrage).
WARNI NG
Lorsque vous lavez votre véhicule, ne nettoyez jamais l'intérieur directement avec un jet d'eau.

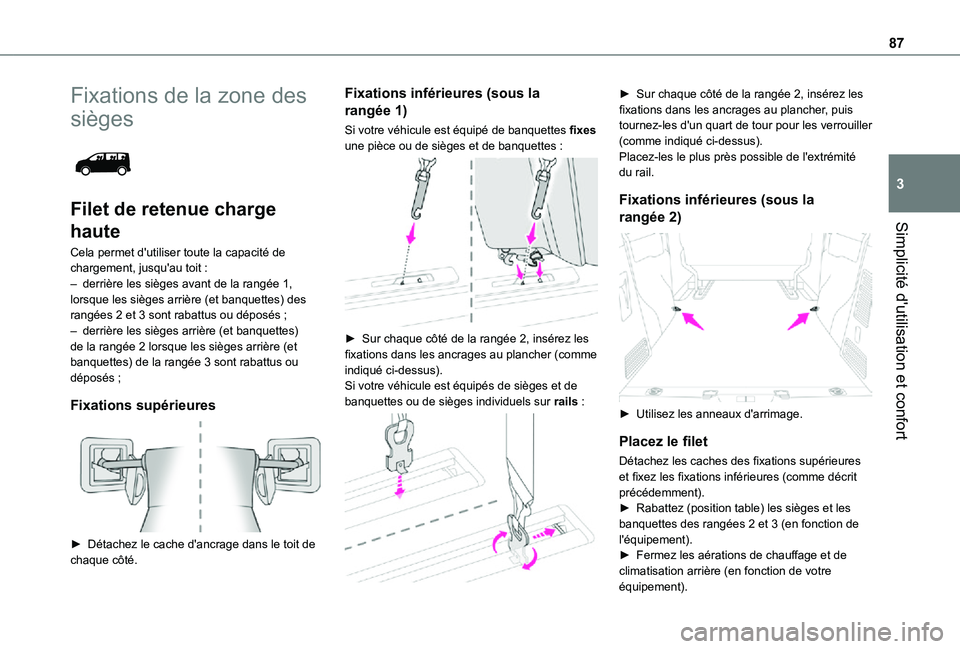

Page 87 of 360

87
Simplicité d'utilisation et confort
3
Fixations de la zone des
sièges
Filet de retenue charge
haute
Cela permet d'utiliser toute la capacité de chargement, jusqu'au toit :– derrière les sièges avant de la rangée 1, lorsque les sièges arrière (et banquettes) des rangées 2 et 3 sont rabattus ou déposés ;– derrière les sièges arrière (et banquettes) de la rangée 2 lorsque les sièges arrière (et banquettes) de la rangée 3 sont rabattus ou déposés ;
Fixations supérieures
► Détachez le cache d'ancrage dans le toit de chaque côté.
Fixations inférieures (sous la
rangée 1)
Si votre véhicule est équipé de banquettes fixes une pièce ou de sièges et de banquettes :
► Sur chaque côté de la rangée 2, insérez les fixations dans les ancrages au plancher (comme indiqué ci-dessus).Si votre véhicule est équipés de sièges et de banquettes ou de sièges individuels sur rails :
► Sur chaque côté de la rangée 2, insérez les fixations dans les ancrages au plancher, puis tournez-les d'un quart de tour pour les verrouiller (comme indiqué ci-dessus).Placez-les le plus près possible de l'extrémité du rail.
Fixations inférieures (sous la
rangée 2)
► Utilisez les anneaux d'arrimage.
Placez le filet
Détachez les caches des fixations supérieures et fixez les fixations inférieures (comme décrit précédemment).► Rabattez (position table) les sièges et les banquettes des rangées 2 et 3 (en fonction de l'équipement).► Fermez les aérations de chauffage et de climatisation arrière (en fonction de votre équipement).

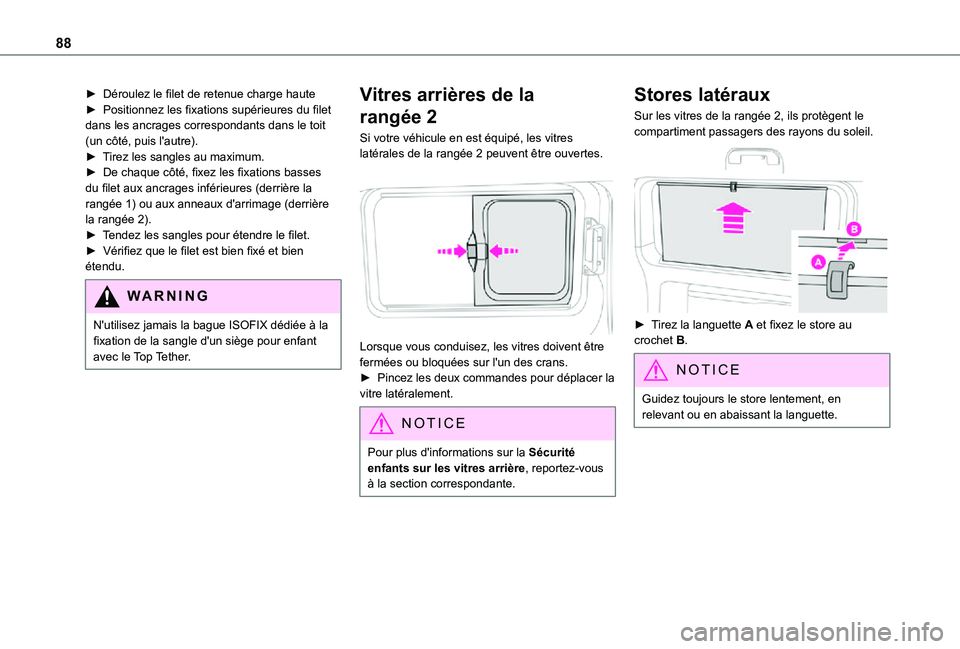

Page 88 of 360

88
► Déroulez le filet de retenue charge haute► Positionnez les fixations supérieures du filet dans les ancrages correspondants dans le toit (un côté, puis l'autre).► Tirez les sangles au maximum.► De chaque côté, fixez les fixations basses du filet aux ancrages inférieures (derrière la rangée 1) ou aux anneaux d'arrimage (derrière la rangée 2).► Tendez les sangles pour étendre le filet.► Vérifiez que le filet est bien fixé et bien étendu.
WARNI NG
N'utilisez jamais la bague ISOFIX dédiée à la fixation de la sangle d'un siège pour enfant avec le Top Tether.
Vitres arrières de la
rangée 2
Si votre véhicule en est équipé, les vitres latérales de la rangée 2 peuvent être ouvertes.
Lorsque vous conduisez, les vitres doivent être fermées ou bloquées sur l'un des crans.► Pincez les deux commandes pour déplacer la vitre latéralement.
NOTIC E
Pour plus d'informations sur la Sécurité enfants sur les vitres arrière, reportez-vous à la section correspondante.
Stores latéraux
Sur les vitres de la rangée 2, ils protègent le compartiment passagers des rayons du soleil.
► Tirez la languette A et fixez le store au crochet B.
NOTIC E
Guidez toujours le store lentement, en relevant ou en abaissant la languette.

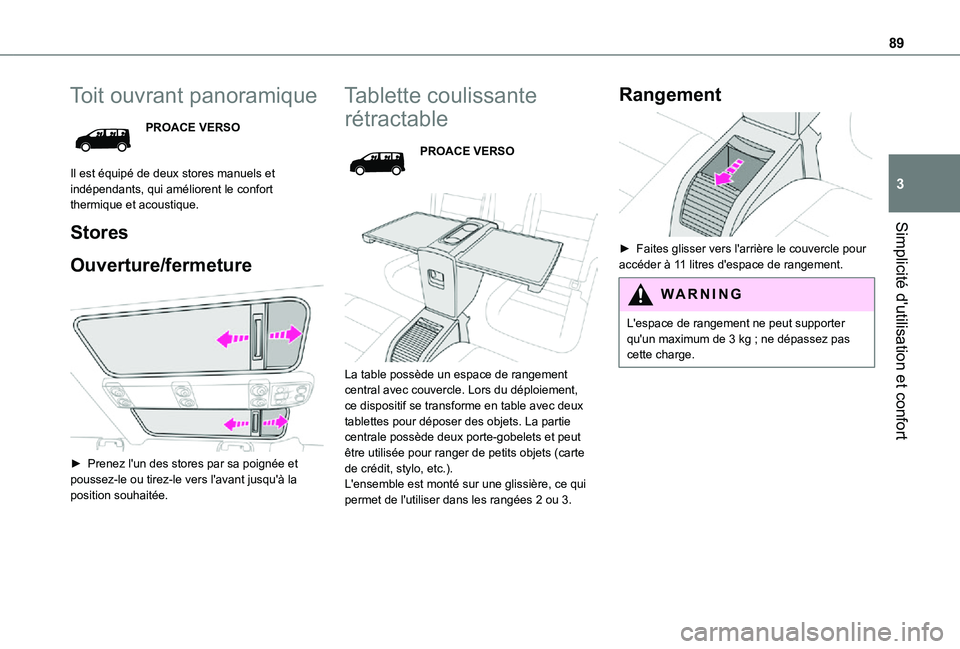

Page 89 of 360

89
Simplicité d'utilisation et confort
3
Toit ouvrant panoramique
PROACE VERSO
Il est équipé de deux stores manuels et indépendants, qui améliorent le confort thermique et acoustique.
Stores
Ouverture/fermeture
► Prenez l'un des stores par sa poignée et poussez-le ou tirez-le vers l'avant jusqu'à la position souhaitée.
Tablette coulissante
rétractable
PROACE VERSO
La table possède un espace de rangement central avec couvercle. Lors du déploiement, ce dispositif se transforme en table avec deux tablettes pour déposer des objets. La partie centrale possède deux porte-gobelets et peut être utilisée pour ranger de petits objets (carte de crédit, stylo, etc.).L'ensemble est monté sur une glissière, ce qui permet de l'utiliser dans les rangées 2 ou 3.
Rangement
► Faites glisser vers l'arrière le couvercle pour accéder à 11 litres d'espace de rangement.
WARNI NG
L'espace de rangement ne peut supporter qu'un maximum de 3 kg ; ne dépassez pas cette charge.

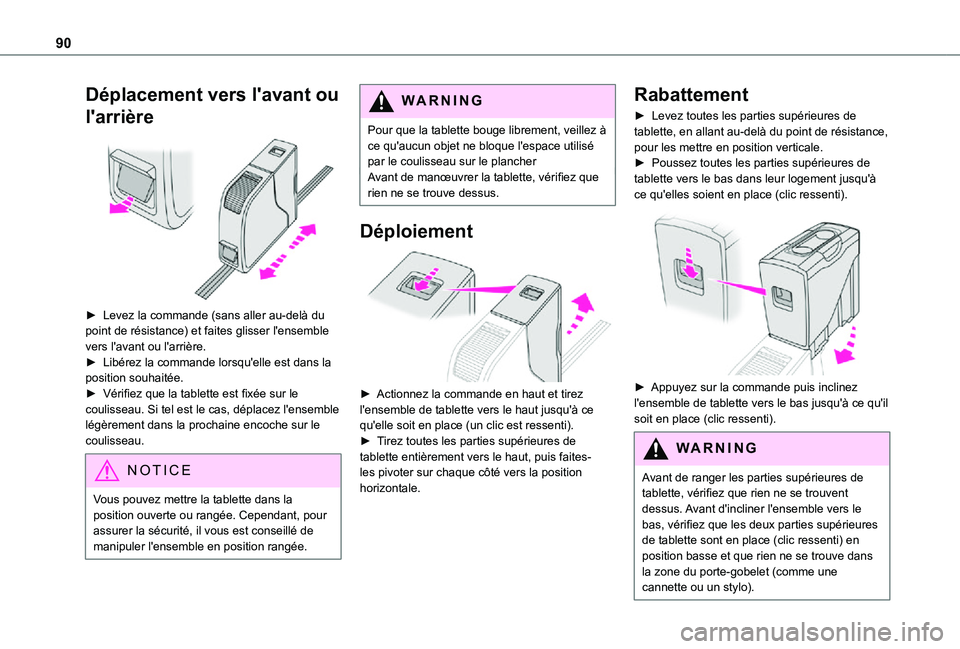

Page 90 of 360

90
Déplacement vers l'avant ou
l'arrière
► Levez la commande (sans aller au-delà du point de résistance) et faites glisser l'ensemble vers l'avant ou l'arrière.► Libérez la commande lorsqu'elle est dans la position souhaitée.► Vérifiez que la tablette est fixée sur le coulisseau. Si tel est le cas, déplacez l'ensemble légèrement dans la prochaine encoche sur le coulisseau.
NOTIC E
Vous pouvez mettre la tablette dans la position ouverte ou rangée. Cependant, pour assurer la sécurité, il vous est conseillé de
manipuler l'ensemble en position rangée.
WARNI NG
Pour que la tablette bouge librement, veillez à ce qu'aucun objet ne bloque l'espace utilisé par le coulisseau sur le plancherAvant de manœuvrer la tablette, vérifiez que rien ne se trouve dessus.
Déploiement
► Actionnez la commande en haut et tirez l'ensemble de tablette vers le haut jusqu'à ce qu'elle soit en place (un clic est ressenti).► Tirez toutes les parties supérieures de tablette entièrement vers le haut, puis faites-les pivoter sur chaque côté vers la position horizontale.
Rabattement
► Levez toutes les parties supérieures de tablette, en allant au-delà du point de résistance, pour les mettre en position verticale.► Poussez toutes les parties supérieures de tablette vers le bas dans leur logement jusqu'à ce qu'elles soient en place (clic ressenti).
► Appuyez sur la commande puis inclinez l'ensemble de tablette vers le bas jusqu'à ce qu'il soit en place (clic ressenti).
WARNI NG
Avant de ranger les parties supérieures de tablette, vérifiez que rien ne se trouvent dessus. Avant d'incliner l'ensemble vers le bas, vérifiez que les deux parties supérieures de tablette sont en place (clic ressenti) en
position basse et que rien ne se trouve dans la zone du porte-gobelet (comme une cannette ou un stylo).
