TOYOTA PROACE VERSO EV 2022 Manuel du propriétaire (in French)

261
En cas de panne
8

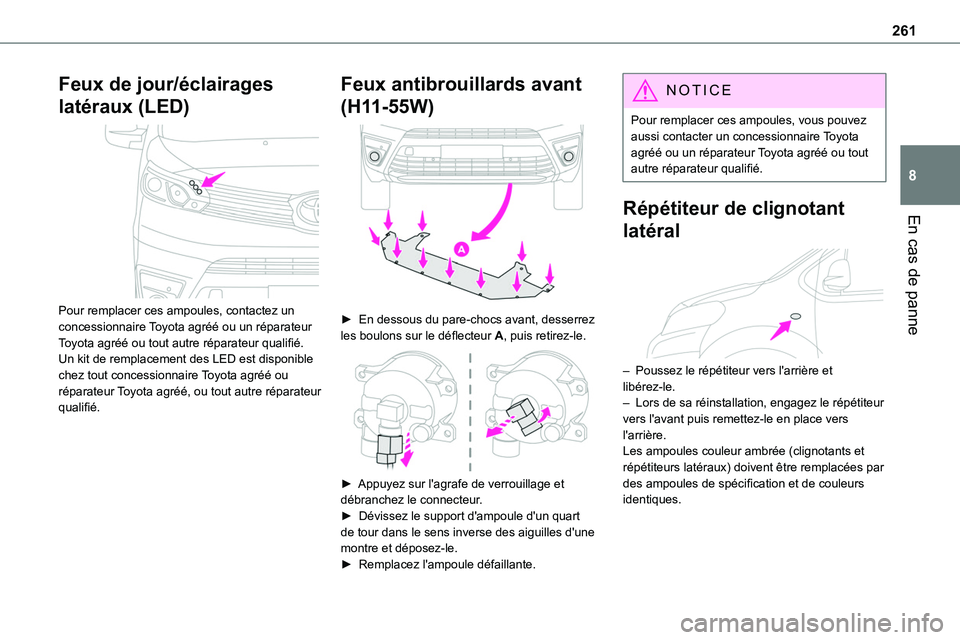

Feux de jour/éclairages
latéraux (LED)

Pour remplacer ces ampoules, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Un kit de remplacement des LED est disponible chez tout concessionnaire Toyota agréé ou réparateur Toyota agréé, ou tout autre réparateur qualifié.
Feux antibrouillards avant
(H11-55W)

► En dessous du pare-chocs avant, desserrez les boulons sur le déflecteur A, puis retirez-le.

► Appuyez sur l'agrafe de verrouillage et débranchez le connecteur.► Dévissez le support d'ampoule d'un quart de tour dans le sens inverse des aiguilles d'une montre et déposez-le.► Remplacez l'ampoule défaillante.
NOTIC E
Pour remplacer ces ampoules, vous pouvez aussi contacter un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Répétiteur de clignotant
latéral

– Poussez le répétiteur vers l'arrière et libérez-le.– Lors de sa réinstallation, engagez le répétiteur vers l'avant puis remettez-le en place vers l'arrière.Les ampoules couleur ambrée (clignotants et répétiteurs latéraux) doivent être remplacées par des ampoules de spécification et de couleurs identiques.

262

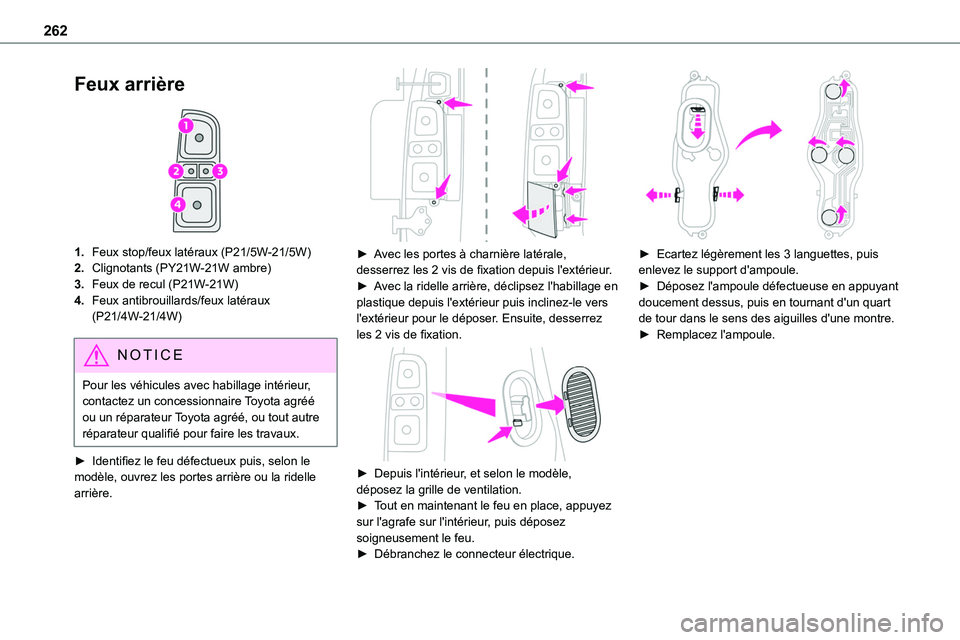

Feux arrière

1.Feux stop/feux latéraux (P21/5W-21/5W)
2.Clignotants (PY21W-21W ambre)
3.Feux de recul (P21W-21W)
4.Feux antibrouillards/feux latéraux (P21/4W-21/4W)
NOTIC E
Pour les véhicules avec habillage intérieur, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé, ou tout autre réparateur qualifié pour faire les travaux.
► Identifiez le feu défectueux puis, selon le
modèle, ouvrez les portes arrière ou la ridelle arrière.

► Avec les portes à charnière latérale, desserrez les 2 vis de fixation depuis l'extérieur.► Avec la ridelle arrière, déclipsez l'habillage en plastique depuis l'extérieur puis inclinez-le vers l'extérieur pour le déposer. Ensuite, desserrez les 2 vis de fixation.

► Depuis l'intérieur, et selon le modèle, déposez la grille de ventilation.► Tout en maintenant le feu en place, appuyez sur l'agrafe sur l'intérieur, puis déposez soigneusement le feu.► Débranchez le connecteur électrique.

► Ecartez légèrement les 3 languettes, puis enlevez le support d'ampoule.► Déposez l'ampoule défectueuse en appuyant doucement dessus, puis en tournant d'un quart de tour dans le sens des aiguilles d'une montre.► Remplacez l'ampoule.

263
En cas de panne
8

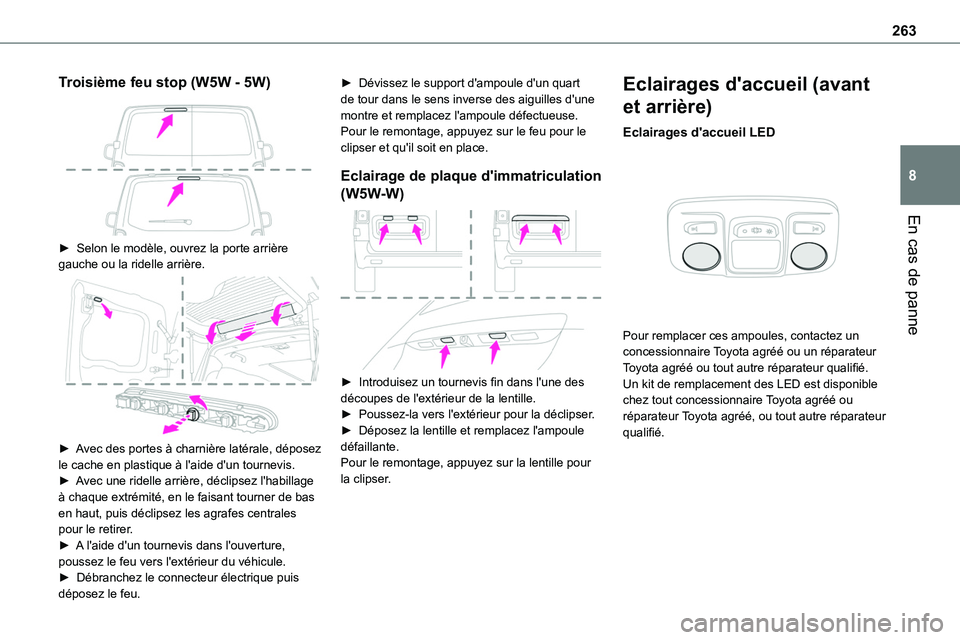

Troisième feu stop (W5W - 5W)

► Selon le modèle, ouvrez la porte arrière gauche ou la ridelle arrière.

► Avec des portes à charnière latérale, déposez le cache en plastique à l'aide d'un tournevis.► Avec une ridelle arrière, déclipsez l'habillage à chaque extrémité, en le faisant tourner de bas en haut, puis déclipsez les agrafes centrales pour le retirer.► A l'aide d'un tournevis dans l'ouverture, poussez le feu vers l'extérieur du véhicule.► Débranchez le connecteur électrique puis déposez le feu.
► Dévissez le support d'ampoule d'un quart de tour dans le sens inverse des aiguilles d'une montre et remplacez l'ampoule défectueuse.Pour le remontage, appuyez sur le feu pour le clipser et qu'il soit en place.
Eclairage de plaque d'immatriculation
(W5W-W)

► Introduisez un tournevis fin dans l'une des découpes de l'extérieur de la lentille.► Poussez-la vers l'extérieur pour la déclipser.► Déposez la lentille et remplacez l'ampoule défaillante.Pour le remontage, appuyez sur la lentille pour la clipser.
Eclairages d'accueil (avant
et arrière)
Eclairages d'accueil LED

Pour remplacer ces ampoules, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Un kit de remplacement des LED est disponible chez tout concessionnaire Toyota agréé ou réparateur Toyota agréé, ou tout autre réparateur qualifié.

264

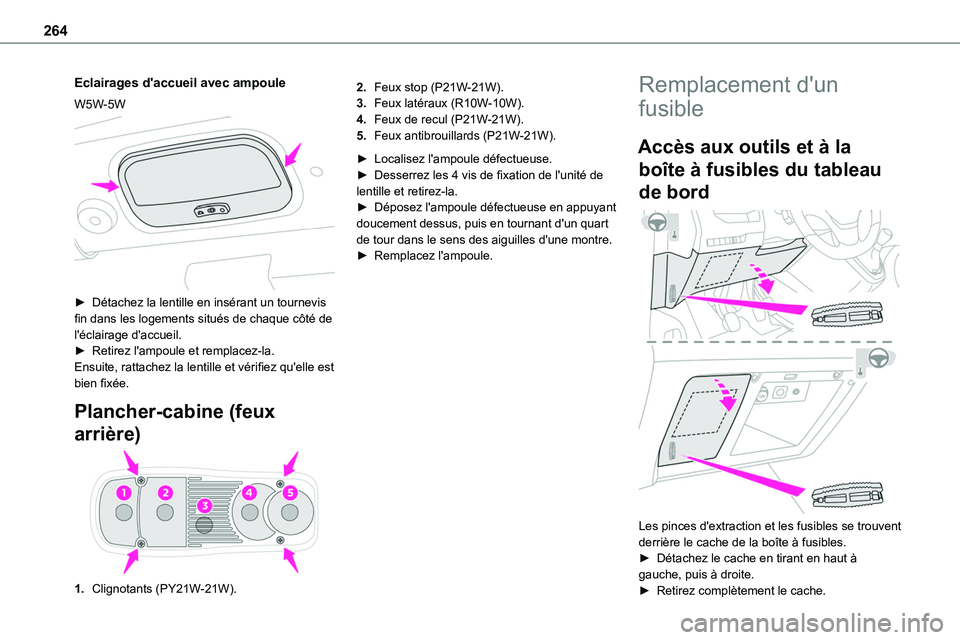

Eclairages d'accueil avec ampoule
W5W-5W

► Détachez la lentille en insérant un tournevis fin dans les logements situés de chaque côté de l'éclairage d'accueil.► Retirez l'ampoule et remplacez-la.Ensuite, rattachez la lentille et vérifiez qu'elle est bien fixée.
Plancher-cabine (feux
arrière)
1.Clignotants (PY21W-21W).
2.Feux stop (P21W-21W).
3.Feux latéraux (R10W-10W).
4.Feux de recul (P21W-21W).
5.Feux antibrouillards (P21W-21W).
► Localisez l'ampoule défectueuse.► Desserrez les 4 vis de fixation de l'unité de lentille et retirez-la.► Déposez l'ampoule défectueuse en appuyant doucement dessus, puis en tournant d'un quart de tour dans le sens des aiguilles d'une montre.► Remplacez l'ampoule.
Remplacement d'un
fusible
Accès aux outils et à la
boîte à fusibles du tableau
de bord

Les pinces d'extraction et les fusibles se trouvent
derrière le cache de la boîte à fusibles.► Détachez le cache en tirant en haut à gauche, puis à droite.► Retirez complètement le cache.

265
En cas de panne
8

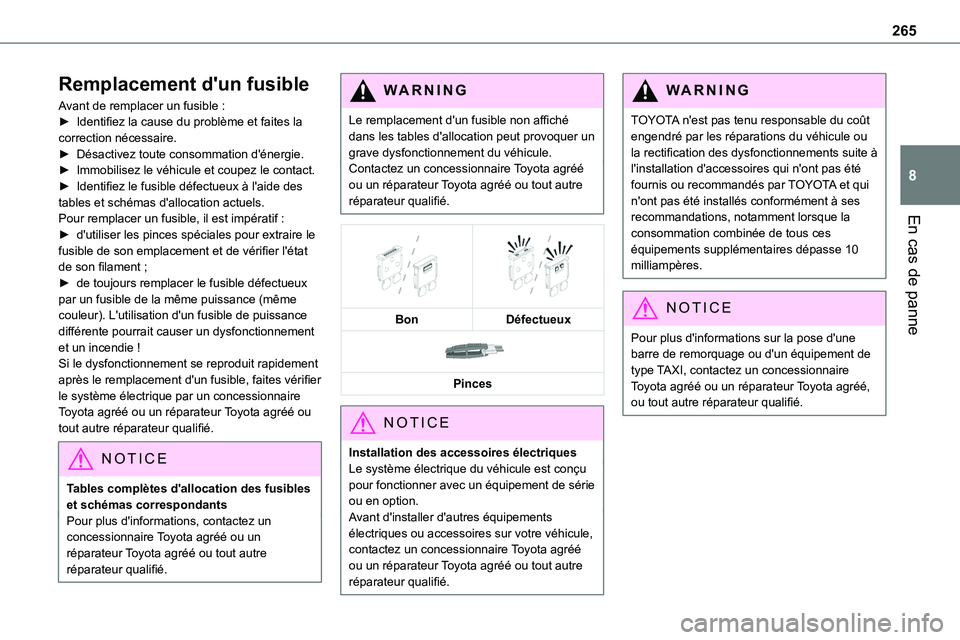

Remplacement d'un fusible
Avant de remplacer un fusible :► Identifiez la cause du problème et faites la correction nécessaire.► Désactivez toute consommation d'énergie.► Immobilisez le véhicule et coupez le contact.► Identifiez le fusible défectueux à l'aide des tables et schémas d'allocation actuels.Pour remplacer un fusible, il est impératif :
► d'utiliser les pinces spéciales pour extraire le fusible de son emplacement et de vérifier l'état de son filament ;► de toujours remplacer le fusible défectueux par un fusible de la même puissance (même couleur). L'utilisation d'un fusible de puissance différente pourrait causer un dysfonctionnement et un incendie !Si le dysfonctionnement se reproduit rapidement après le remplacement d'un fusible, faites vérifier le système électrique par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
NOTIC E
Tables complètes d'allocation des fusibles et schémas correspondantsPour plus d'informations, contactez un
concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
Le remplacement d'un fusible non affiché dans les tables d'allocation peut provoquer un grave dysfonctionnement du véhicule.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.




BonDéfectueux

Pinces
NOTIC E
Installation des accessoires électriquesLe système électrique du véhicule est conçu pour fonctionner avec un équipement de série ou en option.Avant d'installer d'autres équipements
électriques ou accessoires sur votre véhicule, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
TOYOTA n'est pas tenu responsable du coût engendré par les réparations du véhicule ou la rectification des dysfonctionnements suite à l'installation d'accessoires qui n'ont pas été fournis ou recommandés par TOYOTA et qui n'ont pas été installés conformément à ses recommandations, notamment lorsque la
consommation combinée de tous ces équipements supplémentaires dépasse 10 milliampères.
NOTIC E
Pour plus d'informations sur la pose d'une barre de remorquage ou d'un équipement de type TAXI, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.

266

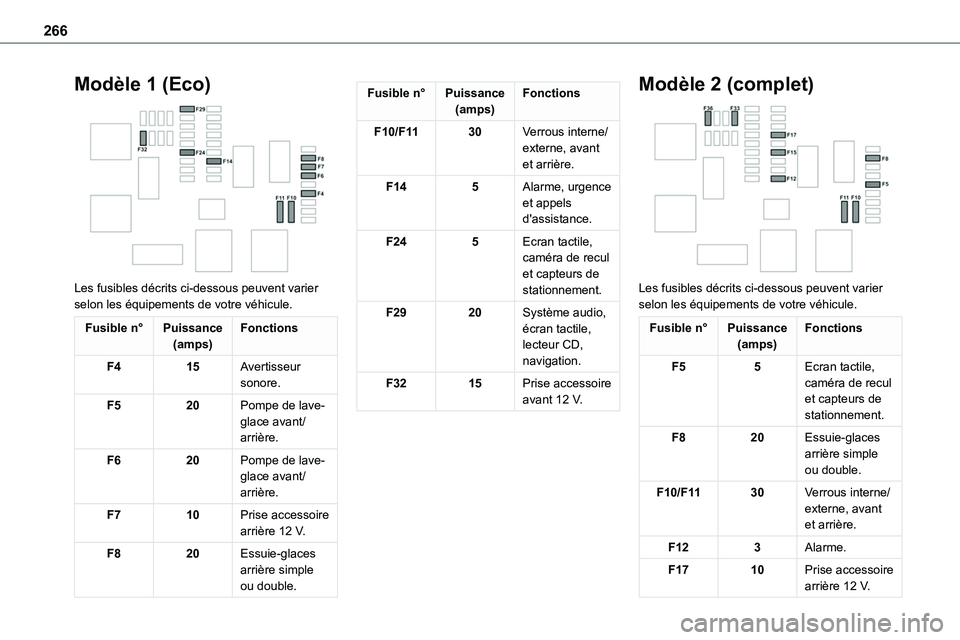

Modèle 1 (Eco)

Les fusibles décrits ci-dessous peuvent varier selon les équipements de votre véhicule.
Fusible n°Puissance(amps)Fonctions
F415Avertisseur sonore.
F520Pompe de lave-glace avant/arrière.
F620Pompe de lave-glace avant/arrière.
F710Prise accessoire arrière 12 V.
F820Essuie-glaces arrière simple ou double.
Fusible n°Puissance(amps)Fonctions
F10/F1130Verrous interne/externe, avant et arrière.
F145Alarme, urgence et appels d'assistance.
F245Ecran tactile, caméra de recul et capteurs de stationnement.
F2920Système audio, écran tactile, lecteur CD, navigation.
F3215Prise accessoire avant 12 V.
Modèle 2 (complet)

Les fusibles décrits ci-dessous peuvent varier selon les équipements de votre véhicule.
Fusible n°Puissance(amps)Fonctions
F55Ecran tactile, caméra de recul et capteurs de stationnement.
F820Essuie-glaces arrière simple ou double.
F10/F1130Verrous interne/externe, avant et arrière.
F123Alarme.
F1710Prise accessoire arrière 12 V.

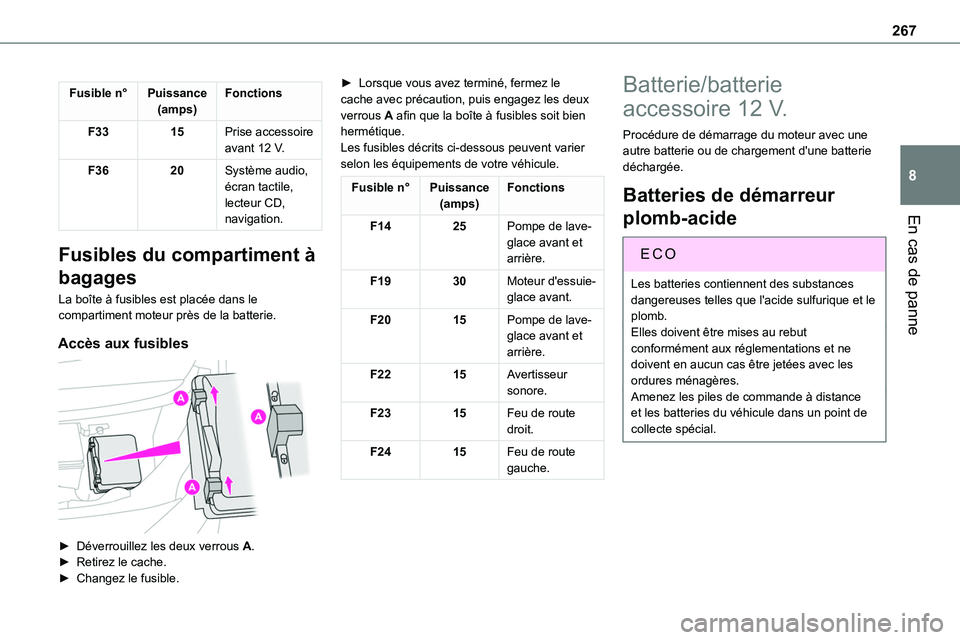

267
En cas de panne
8
Fusible n°Puissance(amps)Fonctions
F3315Prise accessoire avant 12 V.
F3620Système audio, écran tactile, lecteur CD, navigation.
Fusibles du compartiment à
bagages
La boîte à fusibles est placée dans le compartiment moteur près de la batterie.
Accès aux fusibles

► Déverrouillez les deux verrous A.► Retirez le cache.► Changez le fusible.
► Lorsque vous avez terminé, fermez le cache avec précaution, puis engagez les deux verrous A afin que la boîte à fusibles soit bien hermétique.Les fusibles décrits ci-dessous peuvent varier selon les équipements de votre véhicule.
Fusible n°Puissance(amps)Fonctions
F1425Pompe de lave-glace avant et arrière.
F1930Moteur d'essuie-glace avant.
F2015Pompe de lave-glace avant et arrière.
F2215Avertisseur sonore.
F2315Feu de route droit.
F2415Feu de route gauche.
Batterie/batterie
accessoire 12 V.
Procédure de démarrage du moteur avec une autre batterie ou de chargement d'une batterie déchargée.
Batteries de démarreur
plomb-acide
EC O
Les batteries contiennent des substances dangereuses telles que l'acide sulfurique et le plomb.Elles doivent être mises au rebut conformément aux réglementations et ne doivent en aucun cas être jetées avec les ordures ménagères.Amenez les piles de commande à distance et les batteries du véhicule dans un point de collecte spécial.

268

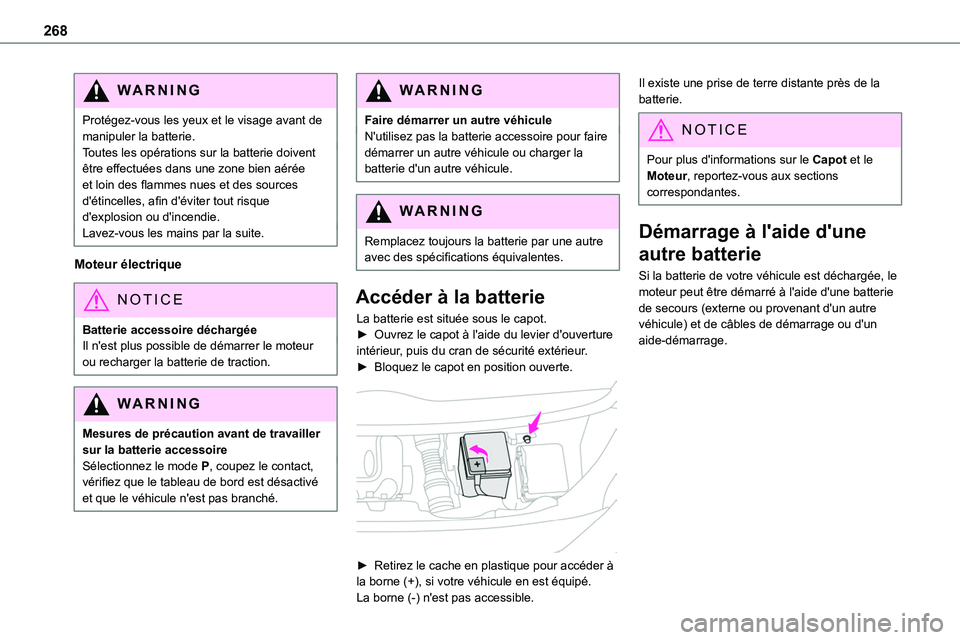

WARNI NG
Protégez-vous les yeux et le visage avant de manipuler la batterie.Toutes les opérations sur la batterie doivent être effectuées dans une zone bien aérée et loin des flammes nues et des sources d'étincelles, afin d'éviter tout risque d'explosion ou d'incendie.
Lavez-vous les mains par la suite.
Moteur électrique
NOTIC E
Batterie accessoire déchargéeIl n'est plus possible de démarrer le moteur ou recharger la batterie de traction.
WARNI NG
Mesures de précaution avant de travailler sur la batterie accessoireSélectionnez le mode P, coupez le contact, vérifiez que le tableau de bord est désactivé et que le véhicule n'est pas branché.
WARNI NG
Faire démarrer un autre véhiculeN'utilisez pas la batterie accessoire pour faire démarrer un autre véhicule ou charger la batterie d'un autre véhicule.
WARNI NG
Remplacez toujours la batterie par une autre avec des spécifications équivalentes.
Accéder à la batterie
La batterie est située sous le capot.► Ouvrez le capot à l'aide du levier d'ouverture intérieur, puis du cran de sécurité extérieur.► Bloquez le capot en position ouverte.

► Retirez le cache en plastique pour accéder à la borne (+), si votre véhicule en est équipé.La borne (-) n'est pas accessible.
Il existe une prise de terre distante près de la batterie.
NOTIC E
Pour plus d'informations sur le Capot et le Moteur, reportez-vous aux sections correspondantes.
Démarrage à l'aide d'une
autre batterie
Si la batterie de votre véhicule est déchargée, le moteur peut être démarré à l'aide d'une batterie de secours (externe ou provenant d'un autre véhicule) et de câbles de démarrage ou d'un aide-démarrage.

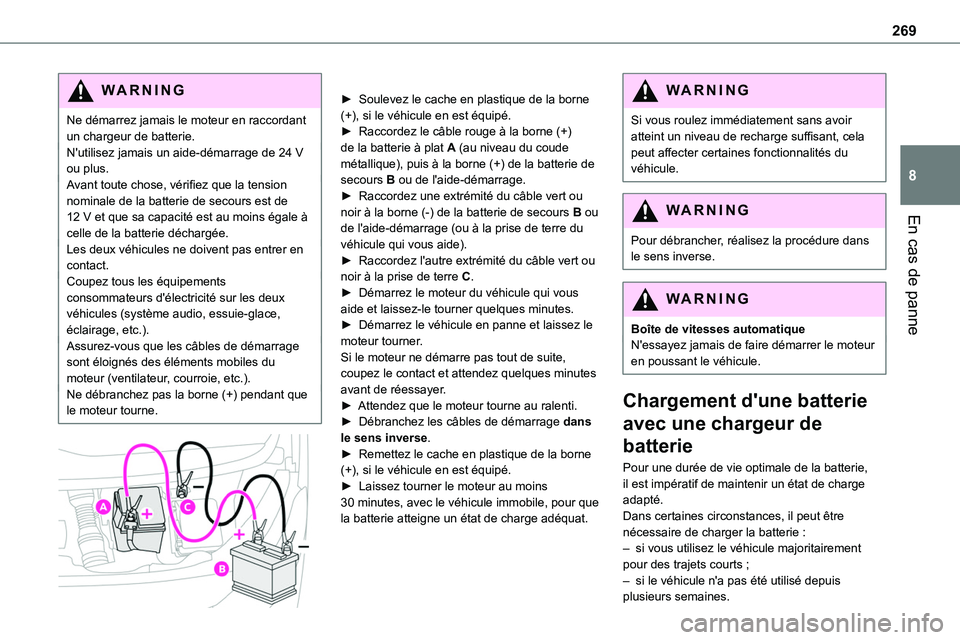

269
En cas de panne
8
WARNI NG
Ne démarrez jamais le moteur en raccordant un chargeur de batterie.N'utilisez jamais un aide-démarrage de 24 V ou plus.Avant toute chose, vérifiez que la tension nominale de la batterie de secours est de 12 V et que sa capacité est au moins égale à
celle de la batterie déchargée.Les deux véhicules ne doivent pas entrer en contact.Coupez tous les équipements consommateurs d'électricité sur les deux véhicules (système audio, essuie-glace, éclairage, etc.).Assurez-vous que les câbles de démarrage sont éloignés des éléments mobiles du moteur (ventilateur, courroie, etc.).Ne débranchez pas la borne (+) pendant que le moteur tourne.


► Soulevez le cache en plastique de la borne (+), si le véhicule en est équipé.► Raccordez le câble rouge à la borne (+) de la batterie à plat A (au niveau du coude métallique), puis à la borne (+) de la batterie de secours B ou de l'aide-démarrage.► Raccordez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B ou
de l'aide-démarrage (ou à la prise de terre du véhicule qui vous aide).► Raccordez l'autre extrémité du câble vert ou noir à la prise de terre C.► Démarrez le moteur du véhicule qui vous aide et laissez-le tourner quelques minutes.► Démarrez le véhicule en panne et laissez le moteur tourner.Si le moteur ne démarre pas tout de suite, coupez le contact et attendez quelques minutes avant de réessayer.► Attendez que le moteur tourne au ralenti.► Débranchez les câbles de démarrage dans le sens inverse.► Remettez le cache en plastique de la borne (+), si le véhicule en est équipé.► Laissez tourner le moteur au moins 30 minutes, avec le véhicule immobile, pour que la batterie atteigne un état de charge adéquat.
WARNI NG
Si vous roulez immédiatement sans avoir atteint un niveau de recharge suffisant, cela peut affecter certaines fonctionnalités du véhicule.
WARNI NG
Pour débrancher, réalisez la procédure dans le sens inverse.
WARNI NG
Boîte de vitesses automatiqueN'essayez jamais de faire démarrer le moteur en poussant le véhicule.
Chargement d'une batterie
avec une chargeur de
batterie
Pour une durée de vie optimale de la batterie, il est impératif de maintenir un état de charge adapté.Dans certaines circonstances, il peut être nécessaire de charger la batterie :
– si vous utilisez le véhicule majoritairement pour des trajets courts ;– si le véhicule n'a pas été utilisé depuis plusieurs semaines.

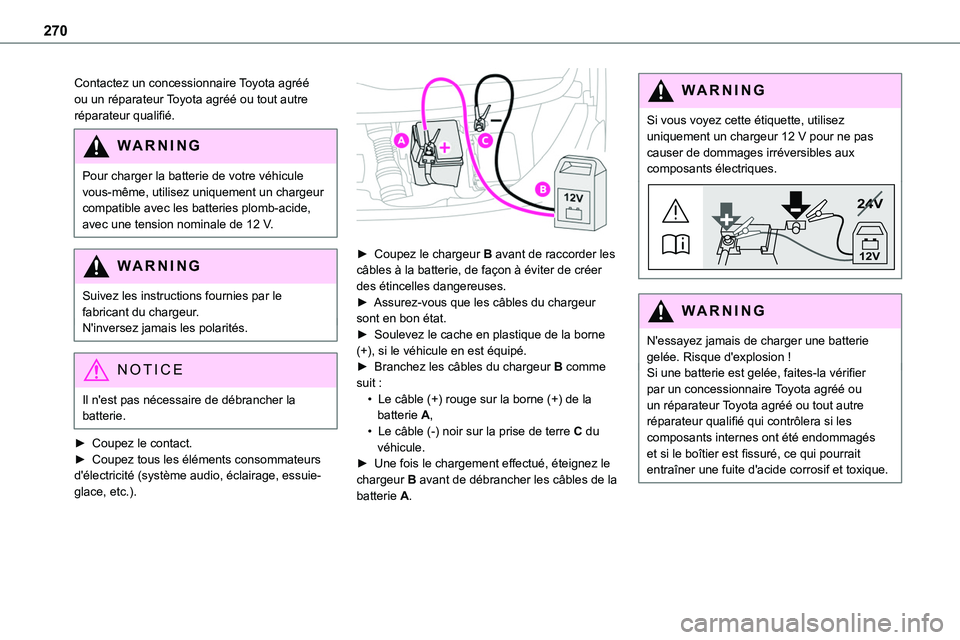

270
Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
Pour charger la batterie de votre véhicule vous-même, utilisez uniquement un chargeur compatible avec les batteries plomb-acide, avec une tension nominale de 12 V.
WARNI NG
Suivez les instructions fournies par le fabricant du chargeur.N'inversez jamais les polarités.
NOTIC E
Il n'est pas nécessaire de débrancher la batterie.
► Coupez le contact.► Coupez tous les éléments consommateurs d'électricité (système audio, éclairage, essuie-glace, etc.).

► Coupez le chargeur B avant de raccorder les câbles à la batterie, de façon à éviter de créer des étincelles dangereuses.► Assurez-vous que les câbles du chargeur sont en bon état.► Soulevez le cache en plastique de la borne (+), si le véhicule en est équipé.► Branchez les câbles du chargeur B comme suit :• Le câble (+) rouge sur la borne (+) de la batterie A,
• Le câble (-) noir sur la prise de terre C du véhicule.► Une fois le chargement effectué, éteignez le chargeur B avant de débrancher les câbles de la batterie A.
WARNI NG
Si vous voyez cette étiquette, utilisez uniquement un chargeur 12 V pour ne pas causer de dommages irréversibles aux composants électriques.
24V
12V
WARNI NG
N'essayez jamais de charger une batterie gelée. Risque d'explosion !Si une batterie est gelée, faites-la vérifier par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié qui contrôlera si les
composants internes ont été endommagés et si le boîtier est fissuré, ce qui pourrait entraîner une fuite d'acide corrosif et toxique.
