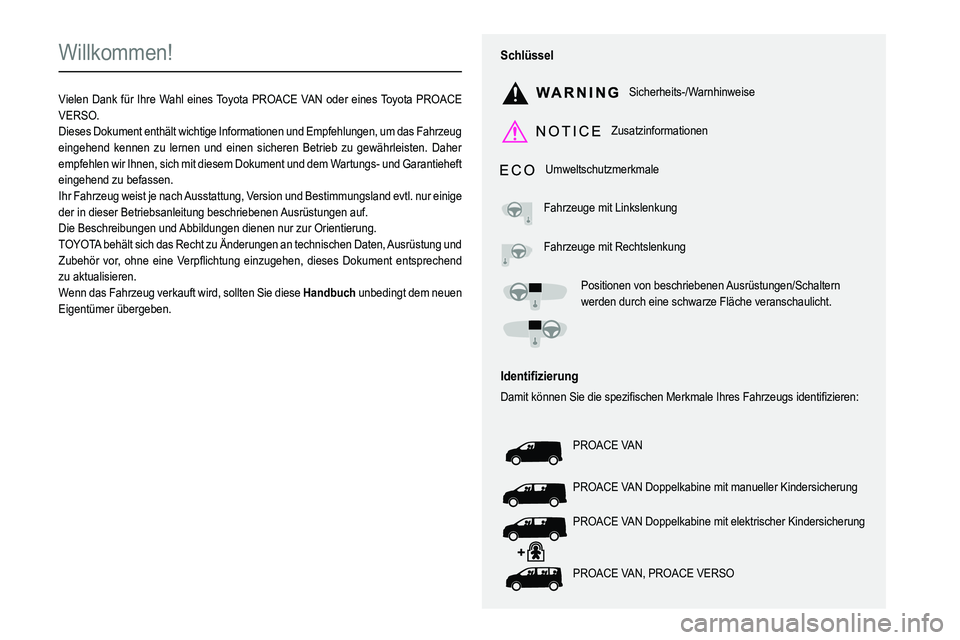

Willkommen!
Vielen Dank für Ihre Wahl eines Toyota PROACE VAN oder eines Toyota PROACE VERSO.Dieses Dokument enthält wichtige Informationen und Empfehlungen, um das Fahrzeug eingehend kennen zu lernen und einen sicheren Betrieb zu gewährleisten. Daher empfehlen wir Ihnen, sich mit diesem Dokument und dem Wartungs- und Garantieheft eingehend zu befassen.Ihr Fahrzeug weist je nach Ausstattung, Version und Bestimmungsland evtl. nur einige der in dieser Betriebsanleitung beschriebenen Ausrüstungen auf.Die Beschreibungen und Abbildungen dienen nur zur Orientierung.TOYOTA behält sich das Recht zu Änderungen an technischen Daten, Ausrüstung und 003Dzu aktualisieren.Wenn das Fahrzeug verkauft wird, sollten Sie diese Han unbedingt dem neuen Eigentümer übergeben.
Schl\374ssel
Sicherheits-/Warnhinweise
Zusatzinformationen
Umweltschutzmerkmale
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Positionen von beschriebenen Ausrüstungen/Schaltern werden durch eine schwarze Fläche veranschaulicht.
002C0047004800510057004C00BF005D004C0048005500580051004A
002700440050004C00570003004E007C005100510048005100030036004C004800030047004C00480003005600530048005D004C00BF00560046004B004800510003003000480055004E00500044004F00480003002C004B005500480056000300290044004B0055005D00480058004A00560003004C0047004800510057004C00BF005D004C0048005500480051001D
PROACE VAN
PROACE VAN Doppelkabine mit manueller Kindersicherung
PROACE VAN Doppelkabine mit elektrischer Kindersicherung
PROACE VAN, PROACE VERSO
Page 2 of 360
2

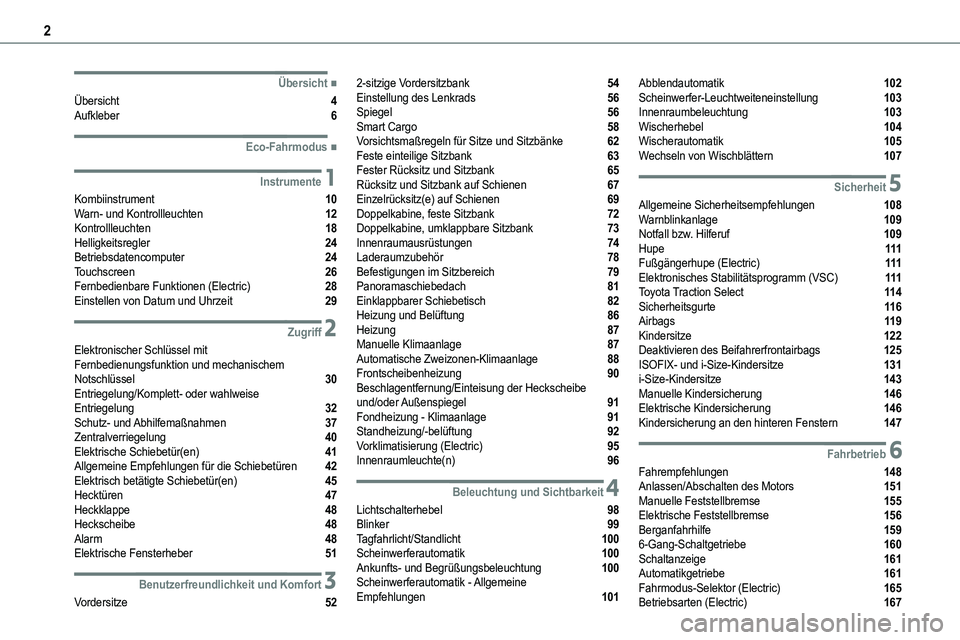

■Übersicht
Übersicht 4Aufkleber 6
■Eco-Fahrmodus
1Instrumente
Kombiinstrument 10Warn- und Kontrollleuchten 12Kontrollleuchten 18Helligkeitsregler 24Betriebsdatencomputer 24Touchscreen 26Fernbedienbare Funktionen (Electric) 28Einstellen von Datum und Uhrzeit 29
2Zugriff
Elektronischer Schlüssel mit Fernbedienungsfunktion und mechanischem Notschlüssel 30Entriegelung/Komplett- oder wahlweise Entriegelung 32Schutz- und Abhilfemaßnahmen 37Zentralverriegelung 40Elektrische Schiebetür(en) 41Allgemeine Empfehlungen für die Schiebetüren 42Elektrisch betätigte Schiebetür(en) 45Hecktüren 47Heckklappe 48Heckscheibe 48Alarm 48Elektrische Fensterheber 51
3Benutzerfreundlichkeit und Komfort
Vordersitze 52
2-sitzige Vordersitzbank 54Einstellung des Lenkrads 56Spiegel 56Smart Cargo 58Vorsichtsmaßregeln für Sitze und Sitzbänke 62Feste einteilige Sitzbank 63Fester Rücksitz und Sitzbank 65Rücksitz und Sitzbank auf Schienen 67Einzelrücksitz(e) auf Schienen 69Doppelkabine, feste Sitzbank 72Doppelkabine, umklappbare Sitzbank 73Innenraumausrüstungen 74Laderaumzubehör 78Befestigungen im Sitzbereich 79Panoramaschiebedach 81Einklappbarer Schiebetisch 82Heizung und Belüftung 86Heizung 87Manuelle Klimaanlage 87Automatische Zweizonen-Klimaanlage 88Frontscheibenheizung 90Beschlagentfernung/Einteisung der Heckscheibe und/oder Außenspiegel 91Fondheizung - Klimaanlage 91Standheizung/-belüftung 92Vorklimatisierung (Electric) 95Innenraumleuchte(n) 96
4Beleuchtung und Sichtbarkeit
Lichtschalterhebel 98Blinker 99Tagfahrlicht/Standlicht 100Scheinwerferautomatik 100Ankunfts- und Begrüßungsbeleuchtung 100Scheinwerferautomatik - Allgemeine Empfehlungen 101
Abblendautomatik 102Scheinwerfer-Leuchtweiteneinstellung 103Innenraumbeleuchtung 103Wischerhebel 104Wischerautomatik 105Wechseln von Wischblättern 107
5Sicherheit
Allgemeine Sicherheitsempfehlungen 108Warnblinkanlage 109Notfall bzw. Hilferuf 109Hupe 111Fußgängerhupe (Electric) 111Elektronisches Stabilitätsprogramm (VSC) 111Toyota Traction Select 11 4Sicherheitsgurte 11 6Airbags 11 9Kindersitze 122Deaktivieren des Beifahrerfrontairbags 125ISOFIX- und i-Size-Kindersitze 131i-Size-Kindersitze 143Manuelle Kindersicherung 146Elektrische Kindersicherung 146Kindersicherung an den hinteren Fenstern 147
6Fahrbetrieb
Fahrempfehlungen 148Anlassen/Abschalten des Motors 151Manuelle Feststellbremse 155Elektrische Feststellbremse 156Berganfahrhilfe 1596-Gang-Schaltgetriebe 160Schaltanzeige 161Automatikgetriebe 161Fahrmodus-Selektor (Electric) 165Betriebsarten (Electric) 167

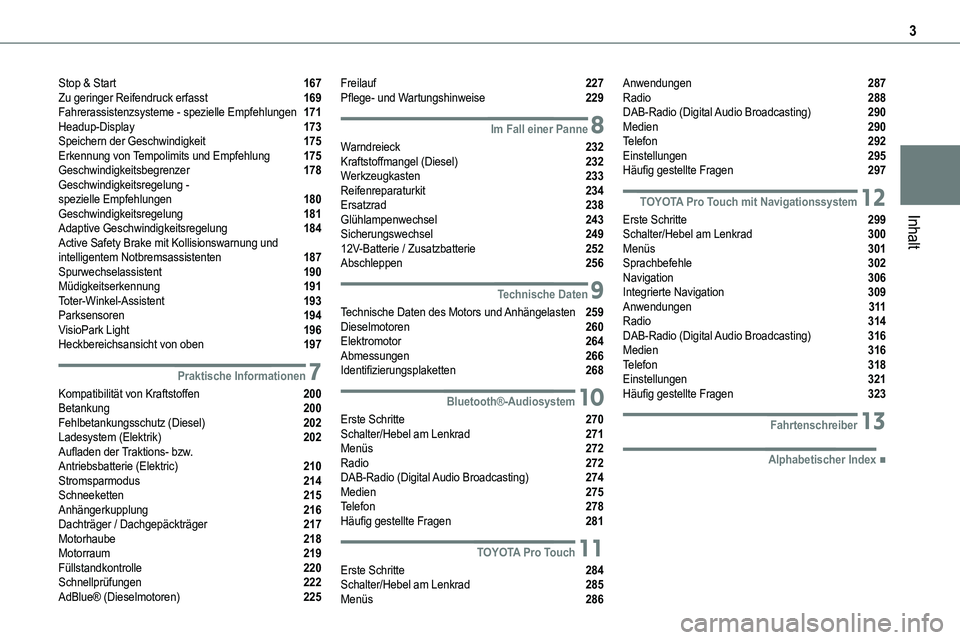

Page 3 of 360
3
Inhalt
Stop & Start 167Zu geringer Reifendruck erfasst 169Fahrerassistenzsysteme - spezielle Empfehlungen 171Headup-Display 173Speichern der Geschwindigkeit 175Erkennung von Tempolimits und Empfehlung 175Geschwindigkeitsbegrenzer 178Geschwindigkeitsregelung - spezielle Empfehlungen 180Geschwindigkeitsregelung 181Adaptive Geschwindigkeitsregelung 184Active Safety Brake mit Kollisionswarnung und intelligentem Notbremsassistenten 187Spurwechselassistent 190Müdigkeitserkennung 191Toter-Winkel-Assistent 193Parksensoren 194VisioPark Light 196Heckbereichsansicht von oben 197
7Praktische Informationen
Kompatibilität von Kraftstoffen 200Betankung 200Fehlbetankungsschutz (Diesel) 202Ladesystem (Elektrik) 202Aufladen der Traktions- bzw. Antriebsbatterie (Elektric) 210Stromsparmodus 214Schneeketten 215Anhängerkupplung 216Dachträger / Dachgepäckträger 217Motorhaube 218Motorraum 219Füllstandkontrolle 220Schnellprüfungen 222AdBlue® (Dieselmotoren) 225
Freilauf 227Pflege- und Wartungshinweise 229
8Im Fall einer Panne
Warndreieck 232Kraftstoffmangel (Diesel) 232Werkzeugkasten 233Reifenreparaturkit 234Ersatzrad 238Glühlampenwechsel 243Sicherungswechsel 24912V-Batterie / Zusatzbatterie 252Abschleppen 256
9Technische Daten
Technische Daten des Motors und Anhängelasten 259Dieselmotoren 260Elektromotor 264Abmessungen 266Identifizierungsplaketten 268
10Bluetooth®-Audiosystem
Erste Schritte 270Schalter/Hebel am Lenkrad 271Menüs 272Radio 272DAB-Radio (Digital Audio Broadcasting) 274Medien 275Telefon 278Häufig gestellte Fragen 281
11TOYOTA Pro Touch
Erste Schritte 284Schalter/Hebel am Lenkrad 285Menüs 286
Anwendungen 287Radio 288DAB-Radio (Digital Audio Broadcasting) 290Medien 290Telefon 292Einstellungen 295Häufig gestellte Fragen 297
12TOYOTA Pro Touch mit Navigationssystem
Erste Schritte 299Schalter/Hebel am Lenkrad 300Menüs 301Sprachbefehle 302Navigation 306Integrierte Navigation 309Anwendungen 3 11Radio 314DAB-Radio (Digital Audio Broadcasting) 316Medien 316Telefon 318Einstellungen 321Häufig gestellte Fragen 323
13Fahrtenschreiber
■Alphabetischer Index
Page 4 of 360
4

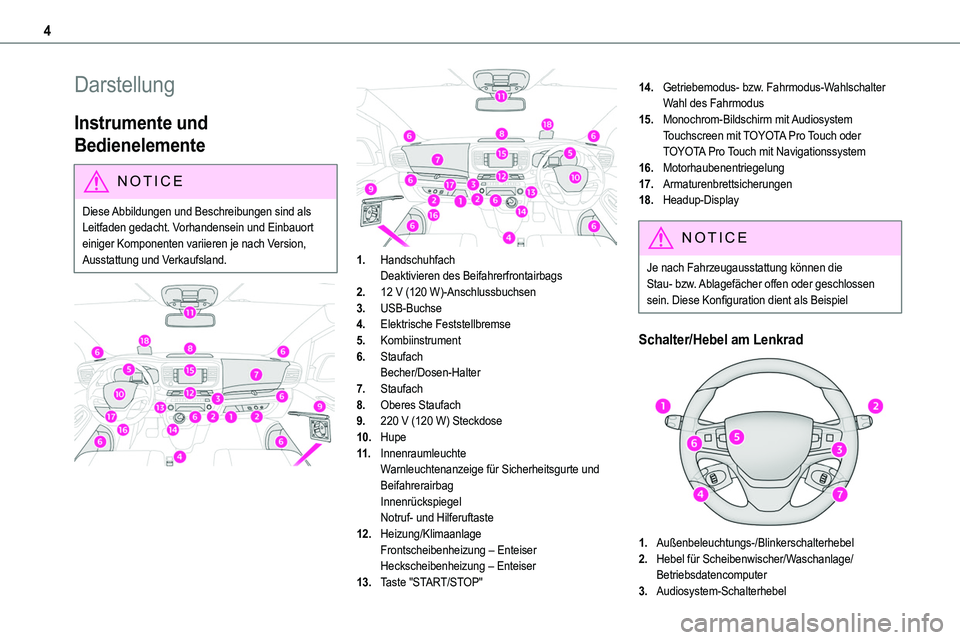

Darstellung
Instrumente und
Bedienelemente
NOTIC E
Diese Abbildungen und Beschreibungen sind als Leitfaden gedacht. Vorhandensein und Einbauort einiger Komponenten variieren je nach Version, Ausstattung und Verkaufsland.
1.HandschuhfachDeaktivieren des Beifahrerfrontairbags
2.12 V (120 W)-Anschlussbuchsen
3.USB-Buchse
4.Elektrische Feststellbremse
5.Kombiinstrument
6.StaufachBecher/Dosen-Halter
7.Staufach
8.Oberes Staufach
9.220 V (120 W) Steckdose
10.Hupe
11 .InnenraumleuchteWarnleuchtenanzeige für Sicherheitsgurte und BeifahrerairbagInnenrückspiegelNotruf- und Hilferuftaste
12.Heizung/KlimaanlageFrontscheibenheizung – EnteiserHeckscheibenheizung – Enteiser
13.Taste "START/STOP"
14.Getriebemodus- bzw. Fahrmodus-WahlschalterWahl des Fahrmodus
15.Monochrom-Bildschirm mit AudiosystemTouchscreen mit TOYOTA Pro Touch oder TOYOTA Pro Touch mit Navigationssystem
16.Motorhaubenentriegelung
17.Armaturenbrettsicherungen
18.Headup-Display
NOTIC E
Je nach Fahrzeugausstattung können die Stau- bzw. Ablagefächer offen oder geschlossen sein. Diese Konfiguration dient als Beispiel
Schalter/Hebel am Lenkrad
1.Außenbeleuchtungs-/Blinkerschalterhebel
2.Hebel für Scheibenwischer/Waschanlage/Betriebsdatencomputer
3.Audiosystem-Schalterhebel
Page 5 of 360
5
Übersicht

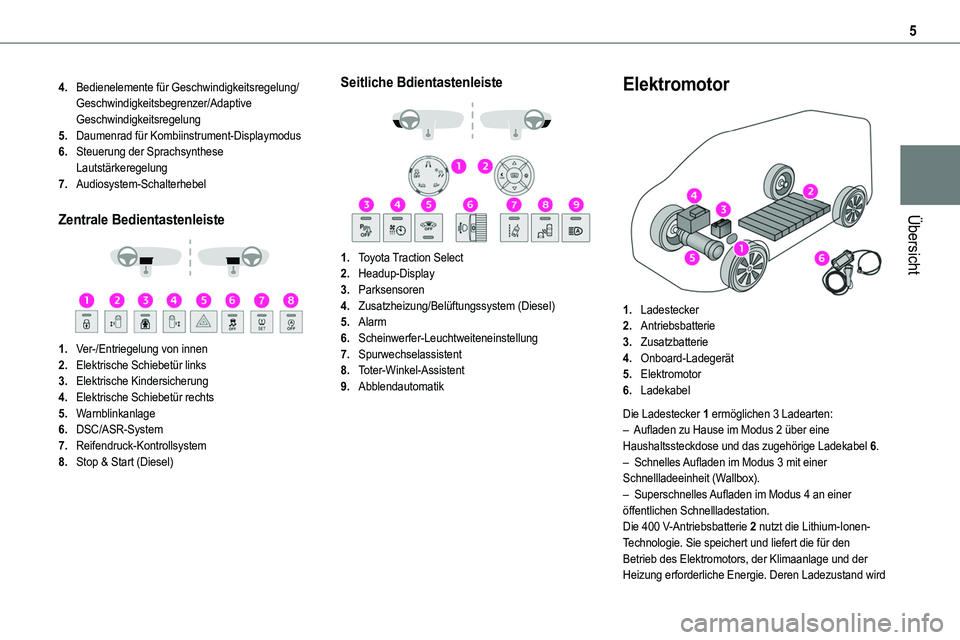

4.Bedienelemente für Geschwindigkeitsregelung/Geschwindigkeitsbegrenzer/Adaptive Geschwindigkeitsregelung
5.Daumenrad für Kombiinstrument-Displaymodus
6.Steuerung der SprachsyntheseLautstärkeregelung
7.Audiosystem-Schalterhebel
Zentrale Bedientastenleiste
1.Ver-/Entriegelung von innen
2.Elektrische Schiebetür links
3.Elektrische Kindersicherung
4.Elektrische Schiebetür rechts
5.Warnblinkanlage
6.DSC/ASR-System
7.Reifendruck-Kontrollsystem
8.Stop & Start (Diesel)
Seitliche Bdientastenleiste
1.Toyota Traction Select
2.Headup-Display
3.Parksensoren
4.Zusatzheizung/Belüftungssystem (Diesel)
5.Alarm
6.Scheinwerfer-Leuchtweiteneinstellung
7.Spurwechselassistent
8.Toter-Winkel-Assistent
9.Abblendautomatik
Elektromotor
1.Ladestecker
2.Antriebsbatterie
3.Zusatzbatterie
4.Onboard-Ladegerät
5.Elektromotor
6.Ladekabel
Die Ladestecker 1 ermöglichen 3 Ladearten:– Aufladen zu Hause im Modus 2 über eine Haushaltssteckdose und das zugehörige Ladekabel 6.– Schnelles Aufladen im Modus 3 mit einer
Schnellladeeinheit (Wallbox).– Superschnelles Aufladen im Modus 4 an einer öffentlichen Schnellladestation.Die 400 V-Antriebsbatterie 2 nutzt die Lithium-Ionen-Technologie. Sie speichert und liefert die für den Betrieb des Elektromotors, der Klimaanlage und der Heizung erforderliche Energie. Deren Ladezustand wird
Page 6 of 360
6
durch eine Anzeige und eine Ladezustand-Warnleuchte im Kombiinstrument angezeigt.Die 12 V-Zusatzbatterie 3 versorgt die herkömmliche Fahrzeugelektrik mit Strom. Sie wird automatisch von der Antriebsbatterie über das Onboard-Ladegerät nachgeladen.Das Onboard-Ladegerät 4 ermöglicht das Aufladen zu Hause (Modus 2) und das Schnellladen (Modus 3) der Antriebsbatterie sowie das Nachladen der 12
V-Zusatzbatterie.Der Elektromotor 5 sorgt für den Vortrieb entsprechend dem gewählten Fahrmodus und den Fahrbedingungen. Er gewinnt Energie während der Brems- und Verzögerungssphasen des Fahrzeugs zurück.

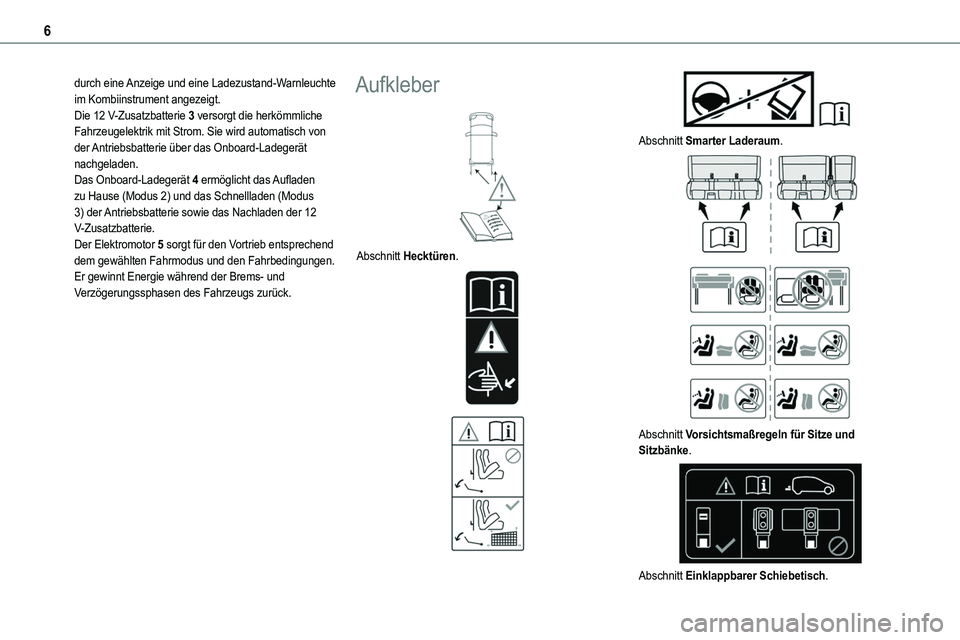

Aufkleber
Abschnitt Hecktüren.
Abschnitt Smarter Laderaum.
Abschnitt Vorsichtsmaßregeln für Sitze und Sitzbänke.
Abschnitt Einklappbarer Schiebetisch.
Page 7 of 360
7
Übersicht

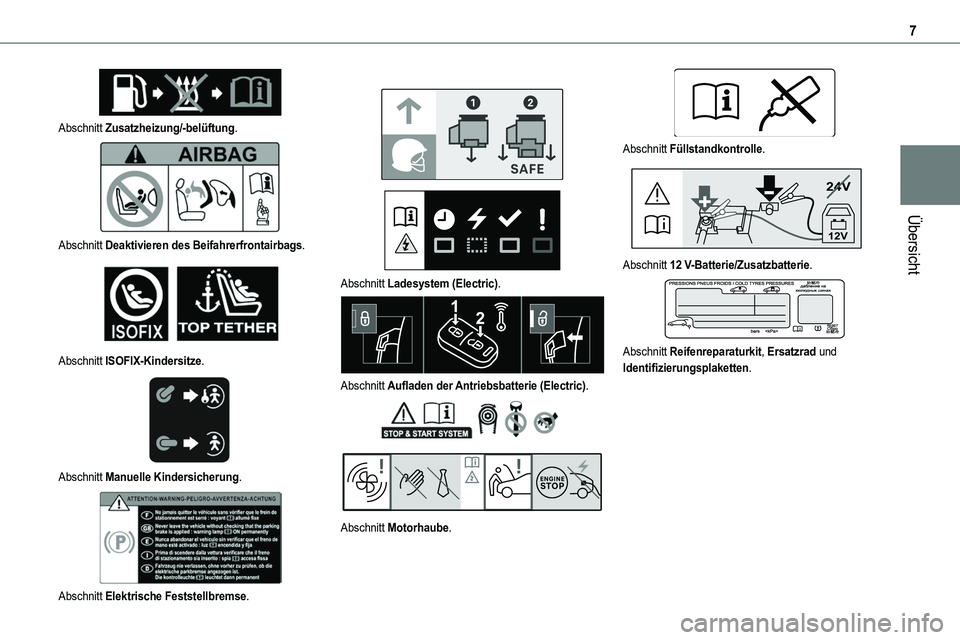

Abschnitt Zusatzheizung/-belüftung.
Abschnitt Deaktivieren des Beifahrerfrontairbags.
Abschnitt ISOFIX-Kindersitze.
Abschnitt Manuelle Kindersicherung.
Abschnitt Elektrische Feststellbremse.
Abschnitt Ladesystem (Electric).
Abschnitt Aufladen der Antriebsbatterie (Electric).
Abschnitt Motorhaube.
Abschnitt Füllstandkontrolle.
24V
12V
Abschnitt 12 V-Batterie/Zusatzbatterie.
Abschnitt Reifenreparaturkit, Ersatzrad und Identifizierungsplaketten.
Page 8 of 360
8

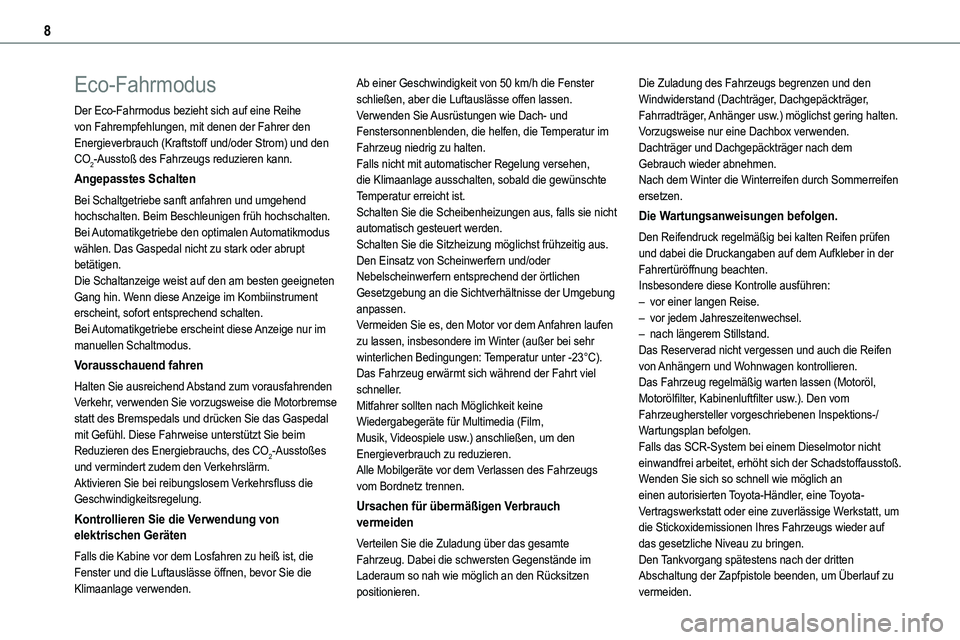

Eco-Fahrmodus
Der Eco-Fahrmodus bezieht sich auf eine Reihe von Fahrempfehlungen, mit denen der Fahrer den Energieverbrauch (Kraftstoff und/oder Strom) und den CO2-Ausstoß des Fahrzeugs reduzieren kann.
Angepasstes Schalten
Bei Schaltgetriebe sanft anfahren und umgehend hochschalten. Beim Beschleunigen früh hochschalten.
Bei Automatikgetriebe den optimalen Automatikmodus wählen. Das Gaspedal nicht zu stark oder abrupt betätigen.Die Schaltanzeige weist auf den am besten geeigneten Gang hin. Wenn diese Anzeige im Kombiinstrument erscheint, sofort entsprechend schalten.Bei Automatikgetriebe erscheint diese Anzeige nur im manuellen Schaltmodus.
Vorausschauend fahren
Halten Sie ausreichend Abstand zum vorausfahrenden Verkehr, verwenden Sie vorzugsweise die Motorbremse statt des Bremspedals und drücken Sie das Gaspedal mit Gefühl. Diese Fahrweise unterstützt Sie beim Reduzieren des Energiebrauchs, des CO2-Ausstoßes und vermindert zudem den Verkehrslärm.Aktivieren Sie bei reibungslosem Verkehrsfluss die Geschwindigkeitsregelung.
Kontrollieren Sie die Verwendung von elektrischen Geräten
Falls die Kabine vor dem Losfahren zu heiß ist, die Fenster und die Luftauslässe öffnen, bevor Sie die Klimaanlage verwenden.
Ab einer Geschwindigkeit von 50 km/h die Fenster schließen, aber die Luftauslässe offen lassen.Verwenden Sie Ausrüstungen wie Dach- und Fenstersonnenblenden, die helfen, die Temperatur im Fahrzeug niedrig zu halten.Falls nicht mit automatischer Regelung versehen, die Klimaanlage ausschalten, sobald die gewünschte Temperatur erreicht ist.Schalten Sie die Scheibenheizungen aus, falls sie nicht
automatisch gesteuert werden.Schalten Sie die Sitzheizung möglichst frühzeitig aus.Den Einsatz von Scheinwerfern und/oder Nebelscheinwerfern entsprechend der örtlichen Gesetzgebung an die Sichtverhältnisse der Umgebung anpassen.Vermeiden Sie es, den Motor vor dem Anfahren laufen zu lassen, insbesondere im Winter (außer bei sehr winterlichen Bedingungen: Temperatur unter -23°C). Das Fahrzeug erwärmt sich während der Fahrt viel schneller.Mitfahrer sollten nach Möglichkeit keine Wiedergabegeräte für Multimedia (Film, Musik, Videospiele usw.) anschließen, um den Energieverbrauch zu reduzieren.Alle Mobilgeräte vor dem Verlassen des Fahrzeugs vom Bordnetz trennen.
Ursachen für übermäßigen Verbrauch vermeiden
Verteilen Sie die Zuladung über das gesamte Fahrzeug. Dabei die schwersten Gegenstände im Laderaum so nah wie möglich an den Rücksitzen positionieren.
Die Zuladung des Fahrzeugs begrenzen und den Windwiderstand (Dachträger, Dachgepäckträger, Fahrradträger, Anhänger usw.) möglichst gering halten. Vorzugsweise nur eine Dachbox verwenden.Dachträger und Dachgepäckträger nach dem Gebrauch wieder abnehmen.Nach dem Winter die Winterreifen durch Sommerreifen ersetzen.
Die Wartungsanweisungen befolgen.
Den Reifendruck regelmäßig bei kalten Reifen prüfen und dabei die Druckangaben auf dem Aufkleber in der Fahrertüröffnung beachten.Insbesondere diese Kontrolle ausführen:– vor einer langen Reise.– vor jedem Jahreszeitenwechsel.– nach längerem Stillstand.Das Reserverad nicht vergessen und auch die Reifen von Anhängern und Wohnwagen kontrollieren.Das Fahrzeug regelmäßig warten lassen (Motoröl, Motorölfilter, Kabinenluftfilter usw.). Den vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan befolgen.Falls das SCR-System bei einem Dieselmotor nicht einwandfrei arbeitet, erhöht sich der Schadstoffausstoß. Wenden Sie sich so schnell wie möglich an einen autorisierten Toyota-Händler, eine Toyota-Vertragswerkstatt oder eine zuverlässige Werkstatt, um die Stickoxidemissionen Ihres Fahrzeugs wieder auf das gesetzliche Niveau zu bringen.Den Tankvorgang spätestens nach der dritten Abschaltung der Zapfpistole beenden, um Überlauf zu vermeiden.
Page 9 of 360
9
Eco-Fahrmodus

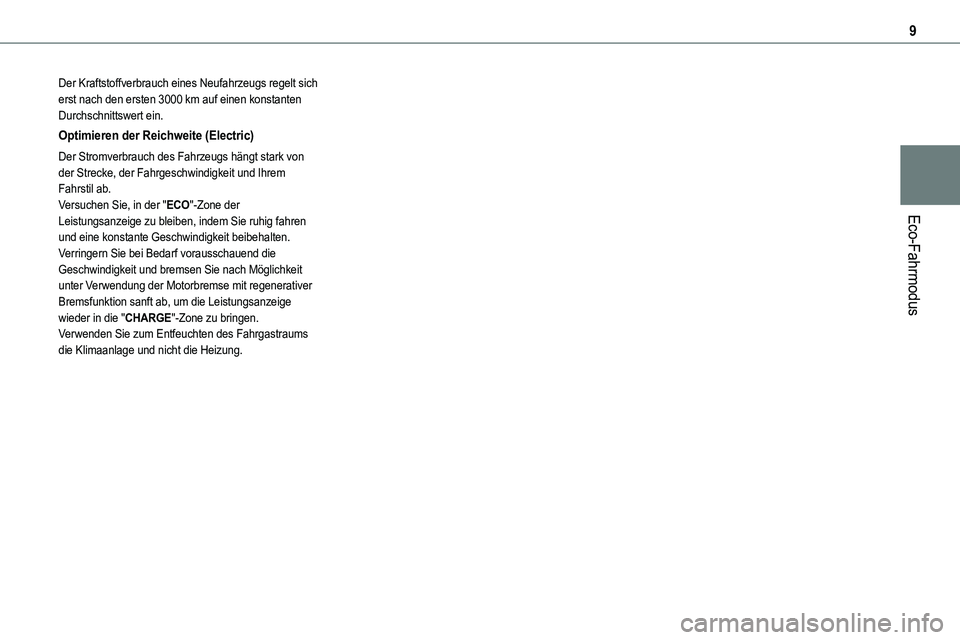

Der Kraftstoffverbrauch eines Neufahrzeugs regelt sich erst nach den ersten 3000 km auf einen konstanten Durchschnittswert ein.
Optimieren der Reichweite (Electric)
Der Stromverbrauch des Fahrzeugs hängt stark von der Strecke, der Fahrgeschwindigkeit und Ihrem Fahrstil ab.Versuchen Sie, in der "ECO"-Zone der Leistungsanzeige zu bleiben, indem Sie ruhig fahren
und eine konstante Geschwindigkeit beibehalten.Verringern Sie bei Bedarf vorausschauend die Geschwindigkeit und bremsen Sie nach Möglichkeit unter Verwendung der Motorbremse mit regenerativer Bremsfunktion sanft ab, um die Leistungsanzeige wieder in die "CHARGE"-Zone zu bringen.Verwenden Sie zum Entfeuchten des Fahrgastraums die Klimaanlage und nicht die Heizung.
Page 10 of 360
10

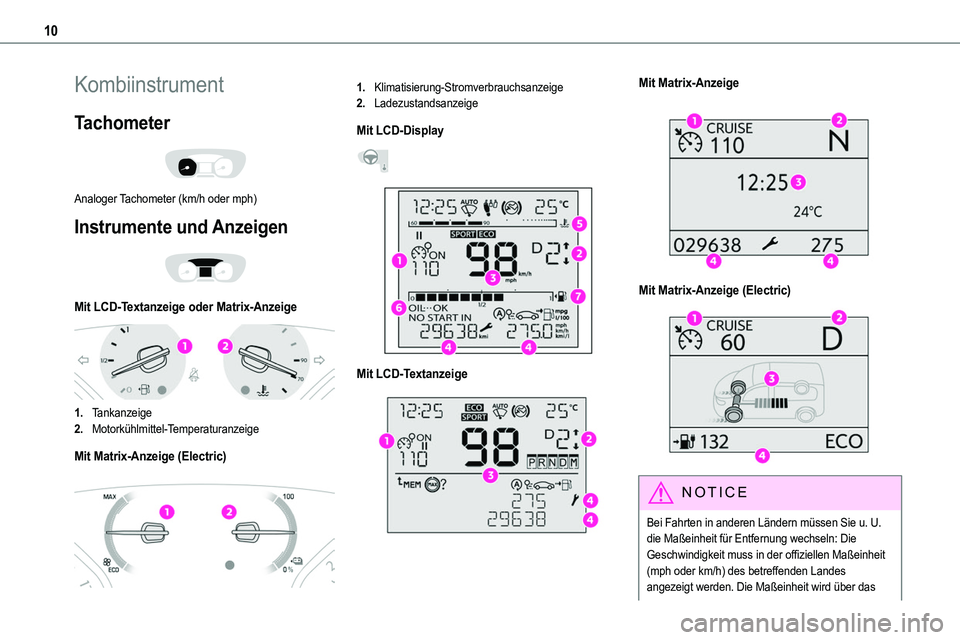

Kombiinstrument
Tachometer
Analoger Tachometer (km/h oder mph)
Instrumente und Anzeigen
Mit LCD-Textanzeige oder Matrix-Anzeige
1.Tankanzeige
2.Motorkühlmittel-Temperaturanzeige
Mit Matrix-Anzeige (Electric)
1.Klimatisierung-Stromverbrauchsanzeige
2.Ladezustandsanzeige
Mit LCD-Display
Mit LCD-Textanzeige
Mit Matrix-Anzeige
Mit Matrix-Anzeige (Electric)
NOTIC E
Bei Fahrten in anderen Ländern müssen Sie u. U. die Maßeinheit für Entfernung wechseln: Die Geschwindigkeit muss in der offiziellen Maßeinheit (mph oder km/h) des betreffenden Landes
angezeigt werden. Die Maßeinheit wird über das
