TOYOTA RAV4 2011 Manuel du propriétaire (in French)

439
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Pile de la clé
Remplacez la pile par une neuve dès qu'elle est usée.
■Munissez-vous des éléments suivants:
●Tournevis plat (pour éviter d'abîmer la clé, protégez
l'extrémité du tournevis avec un chiffon.)
● Petit tournevis plat
● Pile au lithium CR1632 (véhicules équipés du système
d'accès et de démarrage “mains libres”) ou CR2016
(véhicules dépourvus du système d'accès et de démarrage
“mains libres”)
■ Remplacement de la pile (véhicules sans système d'accès
et de démarrage “mains libres”)
Ouvrez le couvercle.
Retirez le module.
1 ÉTAPE
2 ÉTAPE

440 4-3. Entretien à faire soi-même
Rav4_D
Ouvrez le couvercle du
logement de la pile en utilisant
une pièce de monnaie
protégée par du ruban
adhésif, etc. et retirez la pile
usée.
Mettez en place la pile neuve,
face “+” vers le haut.
■Remplacement de la pile (véhicules équipés d'un système
d'accès et de démarrage “mains libres”)
Tirez la clé conventionnelle.
Ouvrez le couvercle.
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE

441
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
■
Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester.
● Le système d'accès et de démarrage “mains libres” et la télécommande
du verrouillage centralisé ne fonctionne pas correctement.
● Réduction de la portée utile.
■ Utilisez une pile au lithium CR 2016 (véhicules dépourvus du système
d'accès et de démarrage “mains libres”) ou CR1632 (véhicules équipés
du système d'accès et de démarrage “mains libres”)
● Vous trouverez ce modèle de pile chez votre concessionnaire Toyota,
dans les bijouteries ou les magasins de photo.
● Remplacez la pile uniquement par le même type ou un type équivalent
recommandé par votre concessionnaire Toyota.
● Jetez les piles usagées conformément à la réglementation locale.
AT T E N T I O N
■Pile et autres petites pièces démontées
Tenir hors de portée des enfants. Ces pièces sont petites et en cas
d'ingestion par un enfant, elles peuvent provoquer son étouffement. À
défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.

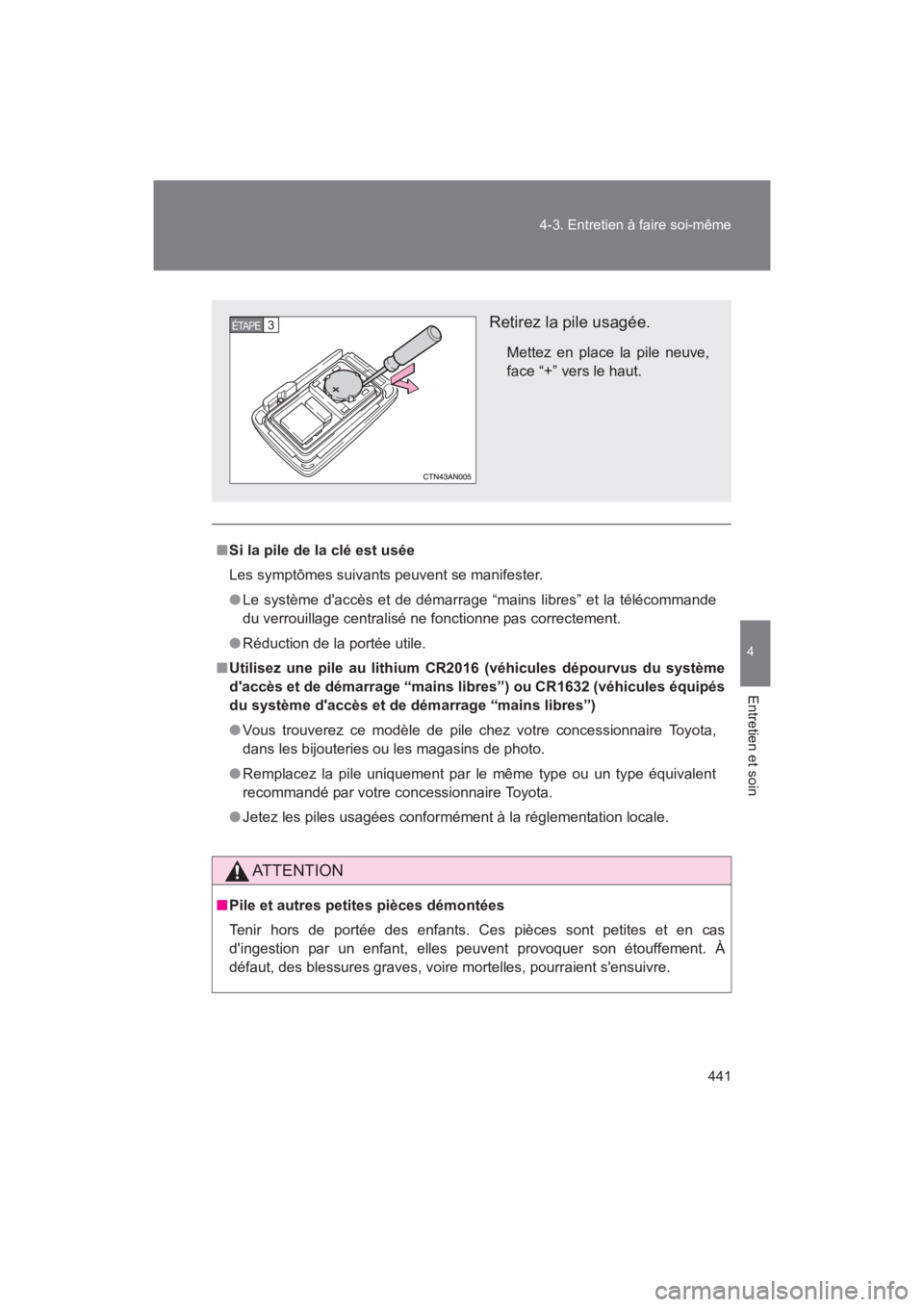

Retirez la pile usagée.
Mettez en place la pile neuve,
face “+” vers le haut.
3 ÉTAPE

442 4-3. Entretien à faire soi-même
Rav4_D
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident.
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l'action de l'humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.

443
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules sans système d'accès et de démarrage “mains
libres”: Mettez le contacteur de démarrage antivol sur arrêt.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” en mode ARRÊT.
Les fusibles sont situés aux endroits suivants. Pour vérifier
les fusibles, suivez les instructions suivantes.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur Type A: Appuyez sur les
languettes et ouvrez le
couvercle vers le haut.
Type B: Appuyez sur les
languettes et ouvrez le
couvercle vers le haut.1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

444 4-3. Entretien à faire soi-même
Rav4_D
Sous le tableau de bordOuvrez le couvercle.
Après une panne d'un équipement électrique, consultez le
tableau “Disposition des fusibles et ampérages” ( →P. 447)
pour repérer le fusible à vérifier.
Retirez le fusible avec la pince
d'extraction.
Vérifiez si le fusible est grillé.
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE

445
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e B
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e CFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

446 4-3. Entretien à faire soi-même
Rav4_D
Ty p e DFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e E
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

447
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Disposition des fusibles et ampérages
■ Compartiment moteur
Type A (côté conducteur)
FusibleAmpérageCircuit
1 SPARE 30 A Fusible de rechange
2 SPARE 20 A Fusible de rechange
3 SPARE 10 A Fusible de rechange
4ECU-B2 7.5 A Système de climatisation, lève-
vitres électriques, système d'accès
et de démarrage “mains libres”
5 ALT-S 7.5 A Circuit de charge
6 STR LOCK 20 A Système d'accès et de démarrage
“mains libres”
7 RAD NO.1 20 A Système audio

448 4-3. Entretien à faire soi-même
Rav4_D
8 ECU-B10 AInstruments et compteurs, montre,
ECU principale carrosserie,
télécommande du verrouillage
centralisé, système d'accès et de
démarrage “mains libres”, système
audio, système de classification
des occupants du siège passager
avant, ABS, TRAC, VSC, AUTO
LSD, dispositif d'assistance à la
descente, aide au démarrage en
côte, système 4 roues motrices à
contrôle de couple actif
9 DOME 10 AÉclairages de courtoisie,
éclairages individuels/intérieurs,
éclairage intérieur, éclairage de
coffre, éclairage de contacteur de
démarrage antivol, éclairages de
plancher
10 H-LP LH 10 AProjecteur côté gauche (feu de
route)
11 H-LP RH 10 A Projecteur côté droit (feu de route)
12 H-LP LL 10 AProjecteur côté gauche (feux de
croisement)
13 H-LP RL 10 AProjecteur côté droit (feux de
croisement)
14 AC INV 15 AInverseur d'alimentation AC
(courant alternatif)
15 TOWING*
130 A Non utilisé
16 DEICER 20 A Dégivrage des essuie-glaces de
pare-brise
17 HTR 50 A Système de climatisation
18 PTC NO.3 50 A Non utilisé
19 PTC NO.2 50 A Non utilisé
FusibleAmpérageCircuit
