4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
AT T E N T I O N
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutalement, être brûlants ou sous tension
électrique. Pour éviter des blessures graves, voire mortelles, observez les
précautions suivantes.
■
Lorsque vous intervenez dans le compartiment moteur
● N'approchez jamais vos mains, vos vêtements et vos outils trop près des
ventilateurs et des courroies moteur en rotation.
● Ne touchez pas le moteur, le radiateur, le collecteur d'échappement, etc.
immédiatement après avoir roulé, car il s risquent d'être brûlants. Il en est
de même pour l'huile et autres liquides.
● Ne laissez rien d'aisément inflammable, p. ex. du papier ou des chiffons,
dans le compartiment moteur.
● Ne fumez pas et n'exposez pas le carburant ni la batterie à des étincelles
ou à une flamme nue. Les vapeurs de carburant et les émanations de la
batterie sont hautement inflammables.

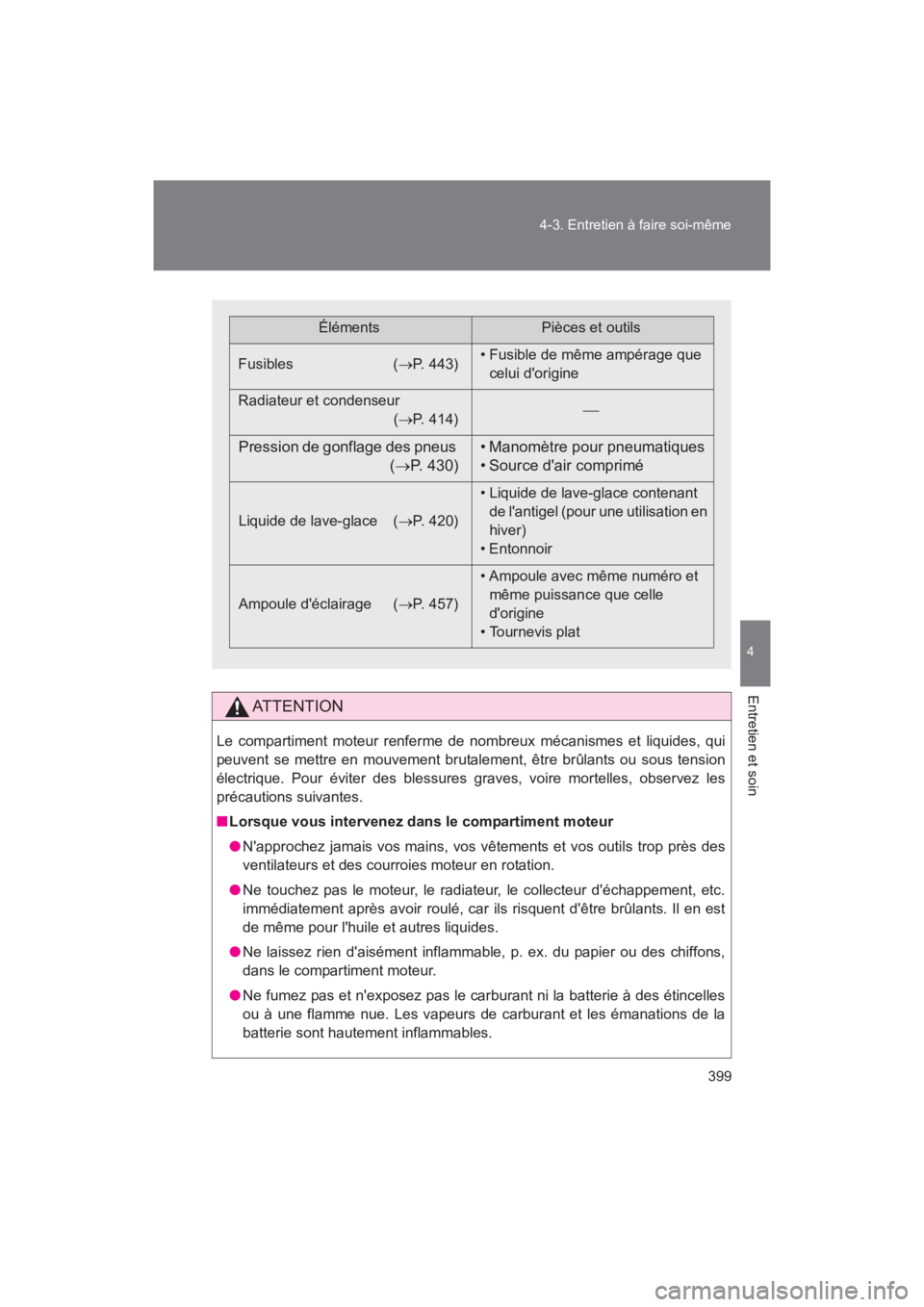

ÉlémentsPièces et outils
Fusibles ( →P. 443) • Fusible de même ampérage que
celui d'origine
Radiateur et condenseur (→ P. 414) 
Pression de gonflage des pneus
(→ P. 430) • Manomètre pour pneumatiques
• Source d'air comprimé
Liquide de lave-glace (
→P. 420) • Liquide de lave-glace contenant
de l'antigel (pour une utilisation en
hiver)
• Entonnoir
Ampoule d'éclairage ( →P. 457) • Ampoule avec même numéro et
même puissance que celle
d'origine
• Tournevis plat

400 4-3. Entretien à faire soi-même
Rav4_D

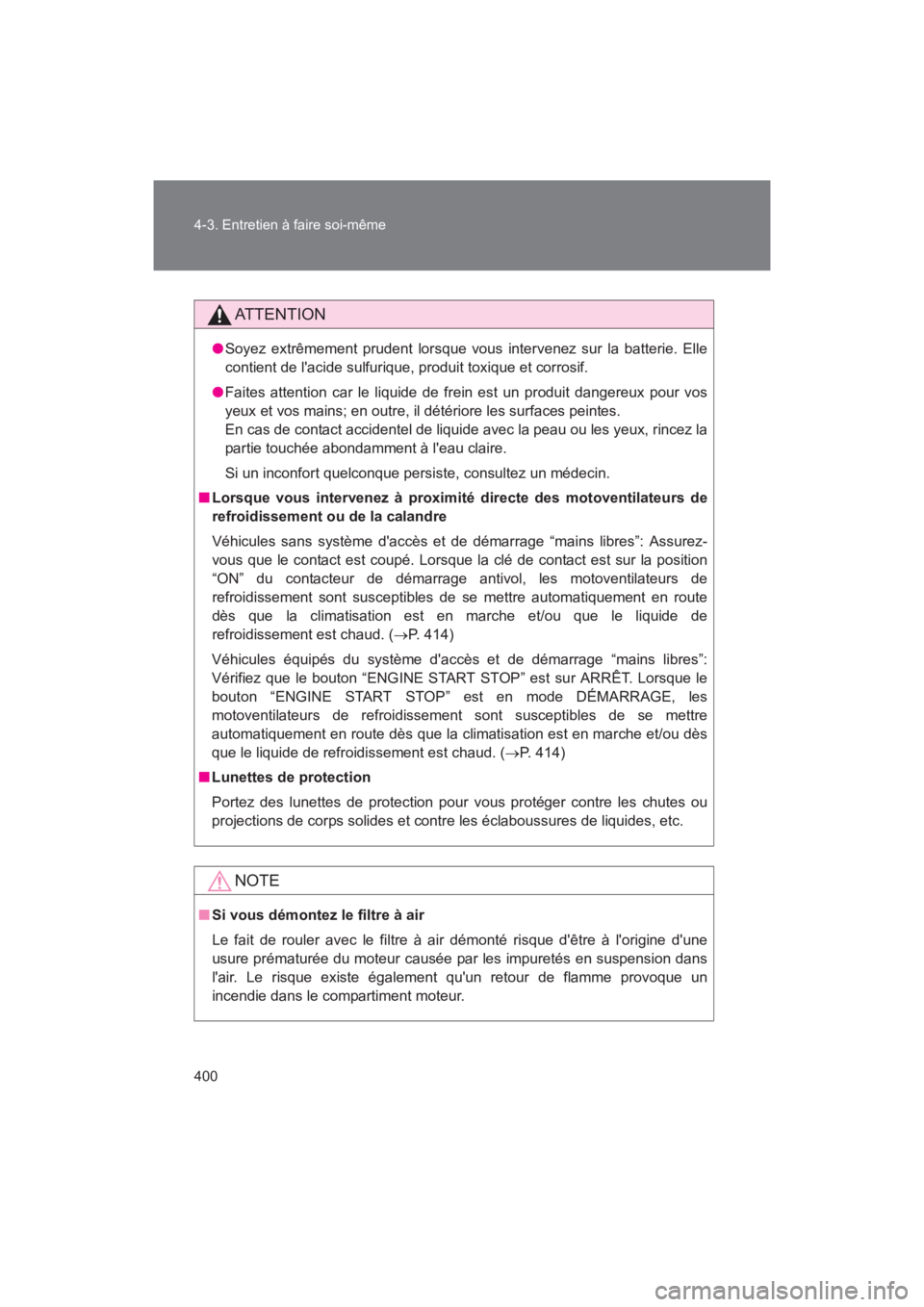

AT T E N T I O N
●Soyez extrêmement prudent lorsque vous intervenez sur la batterie. Elle
contient de l'acide sulfurique, produit toxique et corrosif.
● Faites attention car le liquide de frein est un produit dangereux pour vos
yeux et vos mains; en outre, il détériore les surfaces peintes.
En cas de contact accidentel de liquide avec la peau ou les yeux, rincez la
partie touchée abondamment à l'eau claire.
Si un inconfort quelconque persiste, consultez un médecin.
■ Lorsque vous intervenez à proximité directe des motoventilateurs de
refroidissement ou de la calandre
Véhicules sans système d'accès et de démarrage “mains libres”: Assurez-
vous que le contact est coupé. Lorsque la clé de contact est sur la position
“ON” du contacteur de démarrage antivol, les motoventilateurs de
refroidissement sont susceptibles de se mettre automatiquement en route
dès que la climatisation est en marche et/ou que le liquide de
refroidissement est chaud. ( →P. 414)
Véhicules équipés du système d'accès et de démarrage “mains libres”:
Vérifiez que le bouton “ENGINE START STOP” est sur ARRÊT. Lorsque le
bouton “ENGINE START STOP” est en mode DÉMARRAGE, les
motoventilateurs de refroidissement sont susceptibles de se mettre
automatiquement en route dès que la climatisation est en marche et/ou dès
que le liquide de refroidissement est chaud. ( →P. 414)
■ Lunettes de protection
Portez des lunettes de protection pour vous protéger contre les chutes ou
projections de corps solides et contre les éclaboussures de liquides, etc.
NOTE
■Si vous démontez le filtre à air
Le fait de rouler avec le filtre à air démonté risque d'être à l'origine d'une
usure prématurée du moteur causée par les impuretés en suspension dans
l'air. Le risque existe également qu'un retour de flamme provoque un
incendie dans le compartiment moteur.

401
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

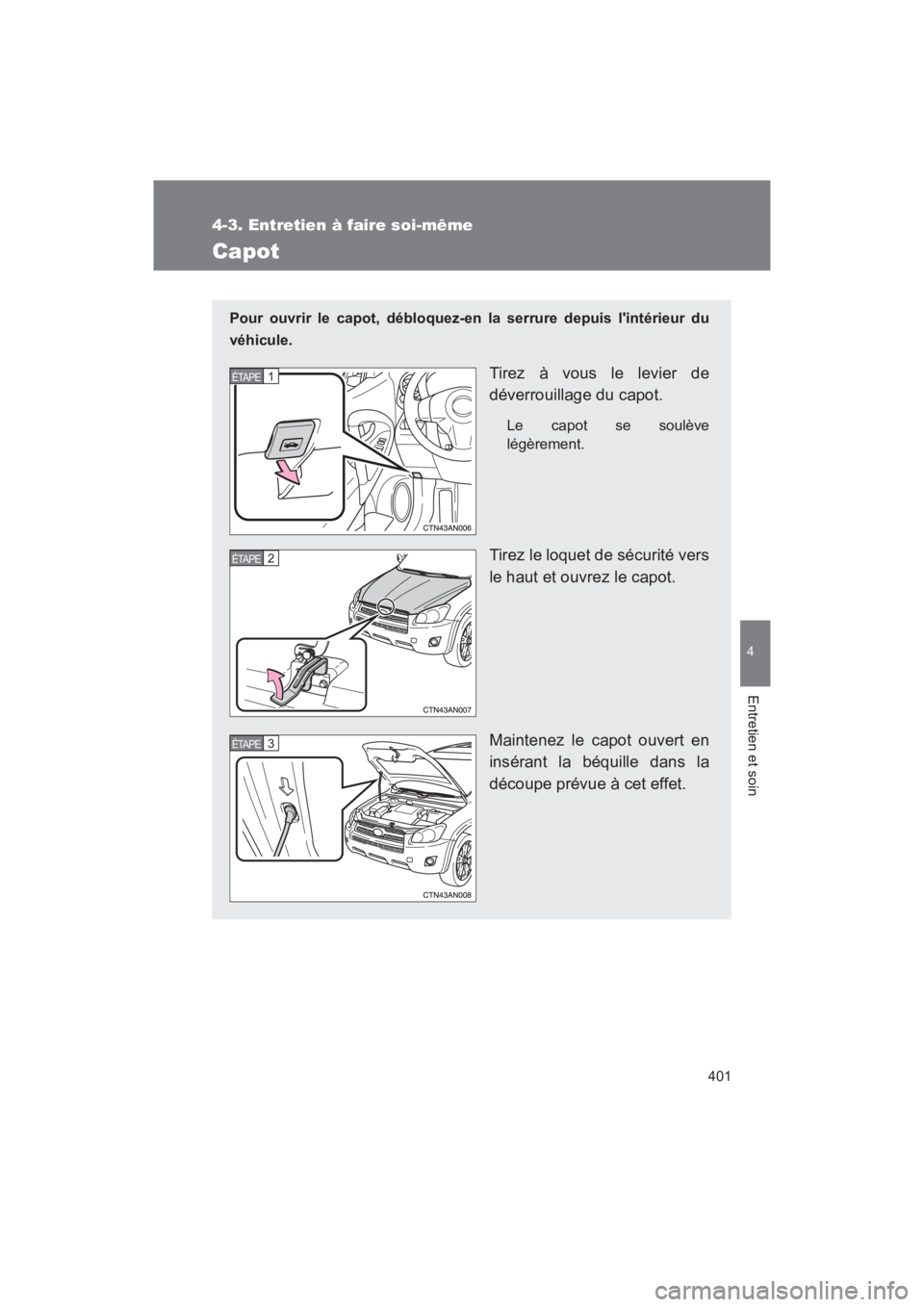

Capot
Pour ouvrir le capot, débloquez-en la serrure depuis l'intérieur du
véhicule.
Tirez à vous le levier de
déverrouillage du capot.
Le capot se soulève
légèrement.
Tirez le loquet de sécurité vers
le haut et ouvrez le capot.
Maintenez le capot ouvert en
insérant la béquille dans la
découpe prévue à cet effet.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

402 4-3. Entretien à faire soi-même
Rav4_D

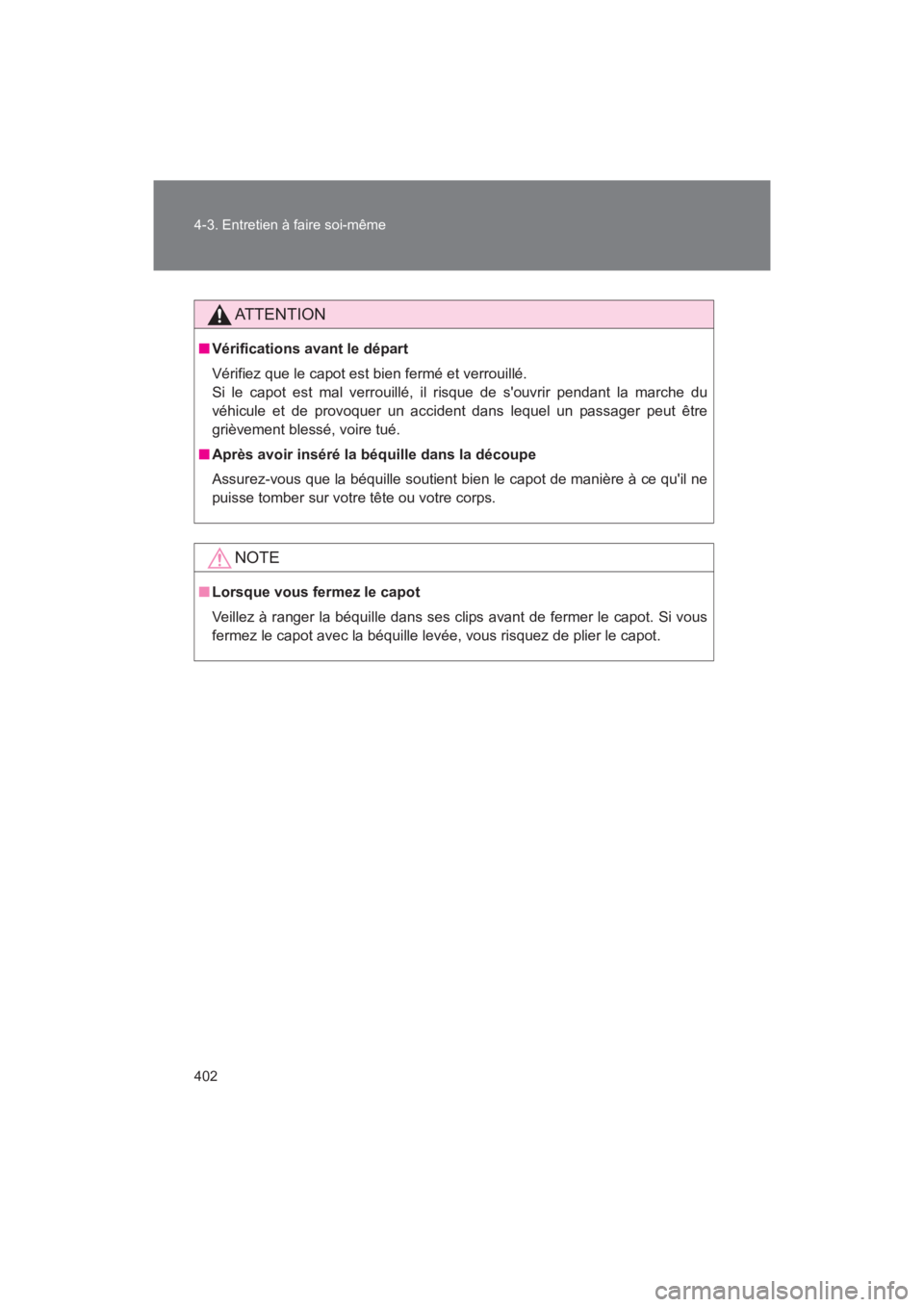

AT T E N T I O N
■Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident dans lequel un passager peut être
grièvement blessé, voire tué.
■ Après avoir inséré la béquille dans la découpe
Assurez-vous que la béquille soutient bien le capot de manière à ce qu'il ne
puisse tomber sur votre tête ou votre corps.
NOTE
■Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips avant de fermer le capot. Si vous
fermez le capot avec la béquille levée, vous risquez de plier le capot.

403
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

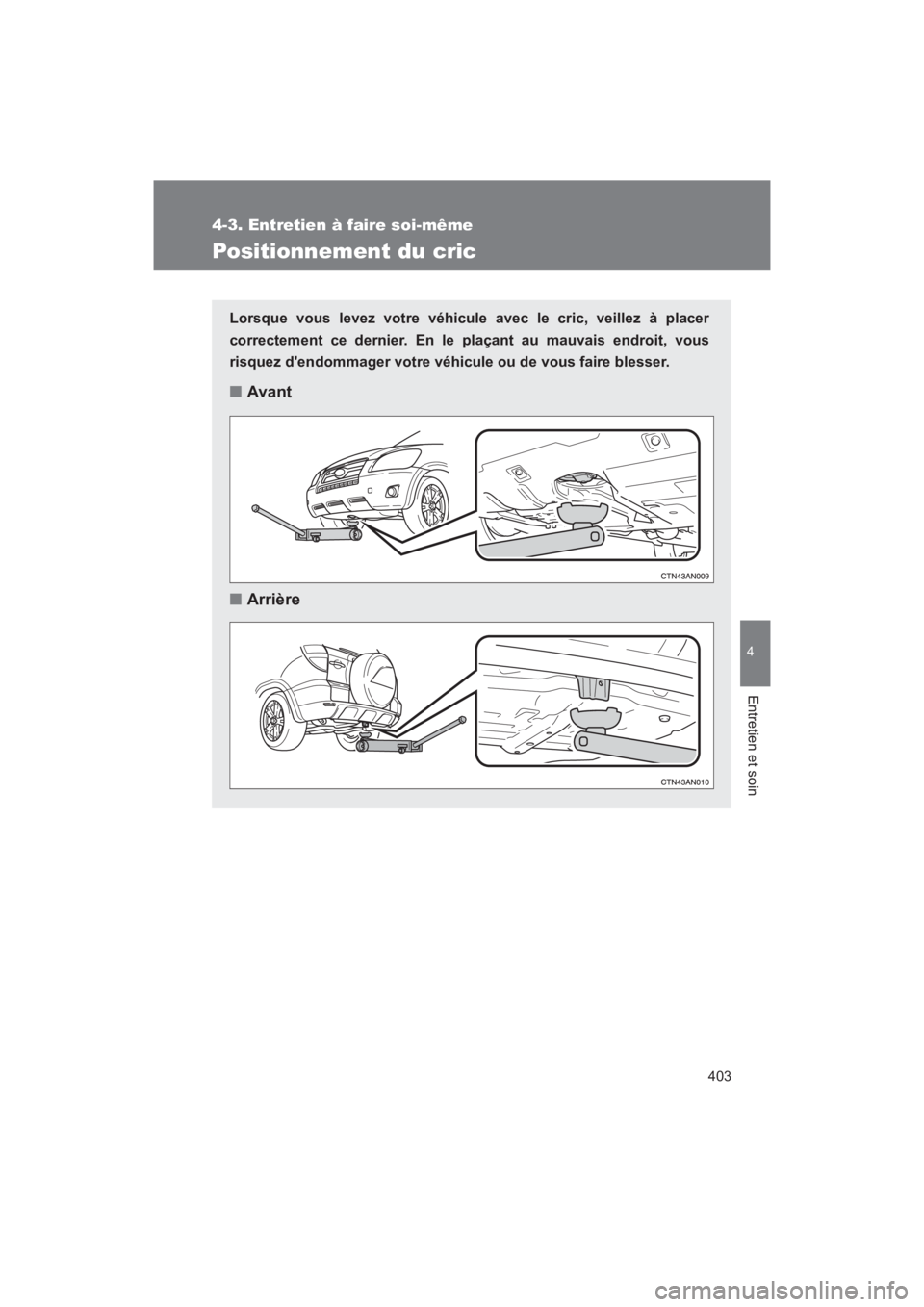

Positionnement du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d'endommager votre véhicule ou de vous faire blesser.
■Avant
■ Arrière

404 4-3. Entretien à faire soi-même
Rav4_D

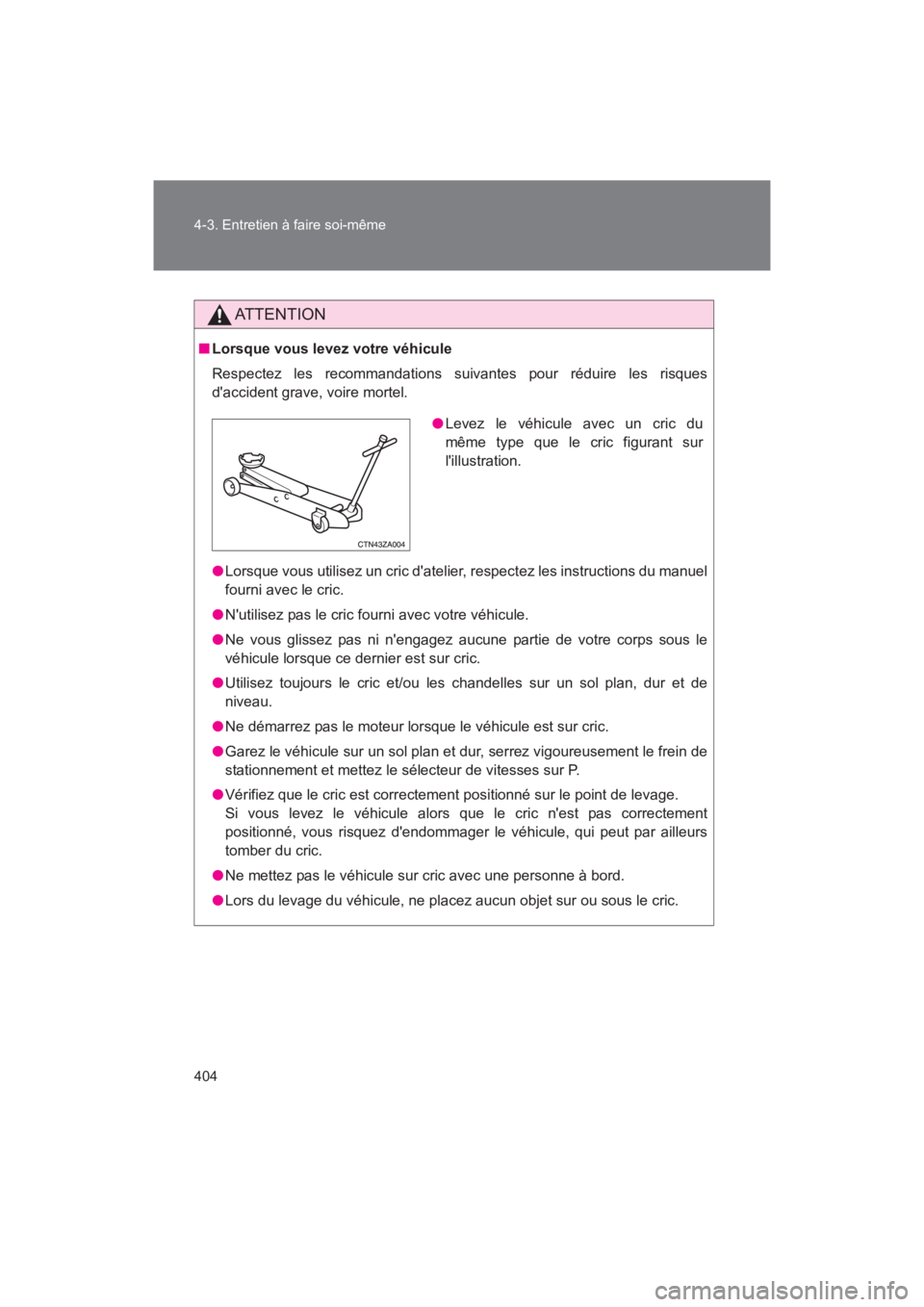

AT T E N T I O N
■Lorsque vous levez votre véhicule
Respectez les recommandations suivantes pour réduire les risques
d'accident grave, voire mortel.
●Lorsque vous utilisez un cric d'atelier, respectez les instructions du manuel
fourni avec le cric.
● N'utilisez pas le cric fourni avec votre véhicule.
● Ne vous glissez pas ni n'engagez aucune partie de votre corps sous le
véhicule lorsque ce dernier est sur cric.
● Utilisez toujours le cric et/ou les chandelles sur un sol plan, dur et de
niveau.
● Ne démarrez pas le moteur lorsque le véhicule est sur cric.
● Garez le véhicule sur un sol plan et dur, serrez vigoureusement le frein de
stationnement et mettez le sélecteur de vitesses sur P.
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n'est pas correctement
positionné, vous risquez d'endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Ne mettez pas le véhicule sur cric avec une personne à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric.
●Levez le véhicule avec un cric du
même type que le cric figurant sur
l'illustration.

405
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Compartiment moteur
Moteur 4 cylindres 2,5 L (2AR-FE)
Boîtes à fusibles (→P. 443)
Vase d'expansion de liquide
de refroidissement moteur (→ P. 412)
Bouchon de remplissage
d'huile moteur ( →P. 409)
Batterie ( →P. 416)
Réservoir de liquide de frein (→ P. 414)Radiateur ( →P. 414)
Condenseur ( →P. 414)
Motoventilateur de
refroidissement
Jauge de niveau d'huile
moteur ( →P. 408)
Réservoir de liquide de
lave-glace ( →P. 420)

406 4-3. Entretien à faire soi-même
Rav4_D
Moteur V6, 3,5 L (2GR-FE)
Boîtes à fusibles (→P. 443)
Vase d'expansion de liquide
de refroidissement moteur (→P. 412)
Bouchon de remplissage
d'huile moteur ( →P. 409)
Batterie ( →P. 416)
Réservoir de liquide de frein (→P. 414)Radiateur ( →P. 414)
Condenseur ( →P. 414)
Motoventilateur de
refroidissement
Jauge de niveau d'huile
moteur ( →P. 408)
Réservoir de liquide de
lave-glace ( →P. 420)

407
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

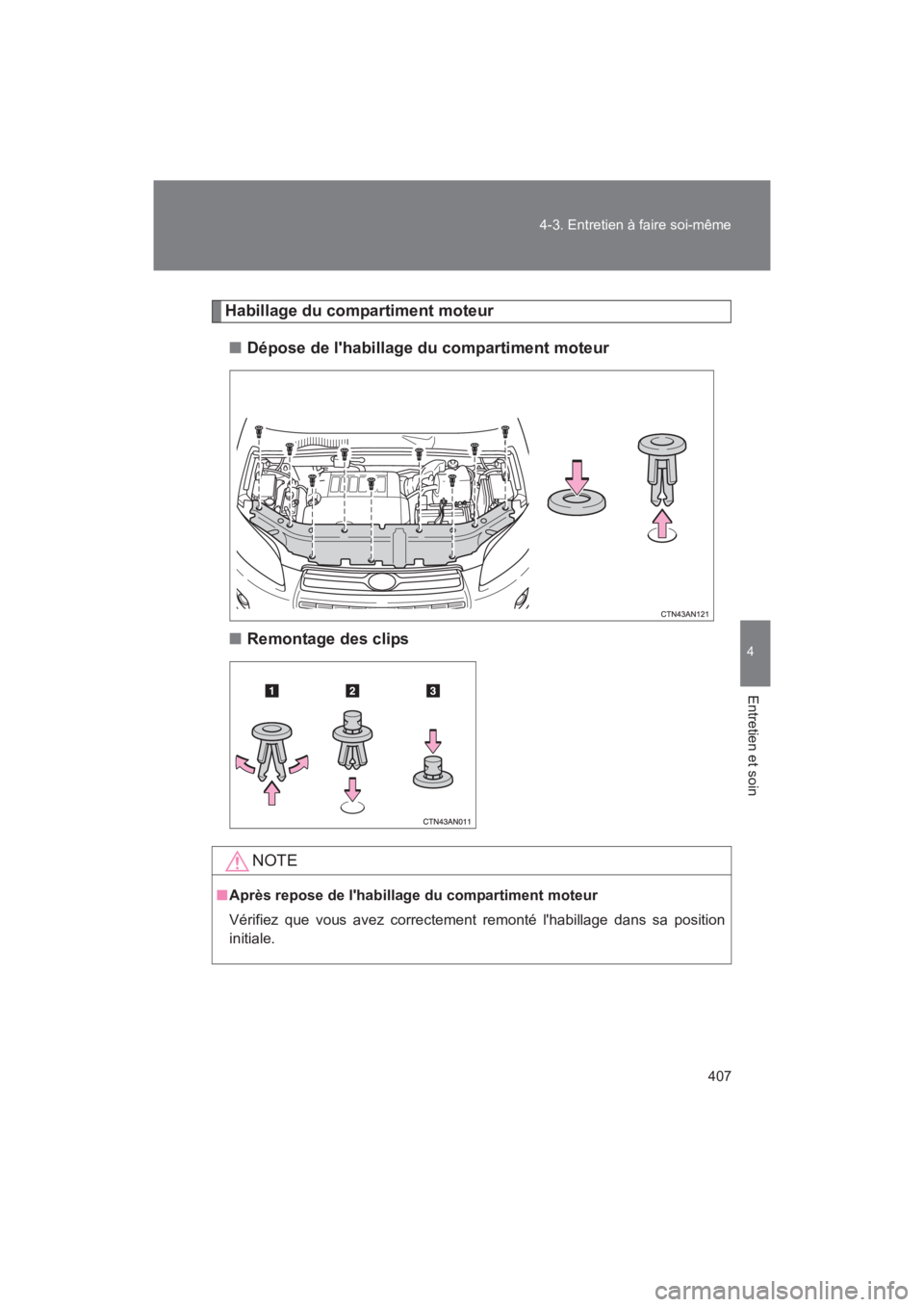

Habillage du compartiment moteur
■ Dépose de l'habillage du compartiment moteur
■ Remontage des clips
NOTE
■Après repose de l'habillage du compartiment moteur
Vérifiez que vous avez correctement remonté l'habillage dans sa position
initiale.

408 4-3. Entretien à faire soi-même
Rav4_D

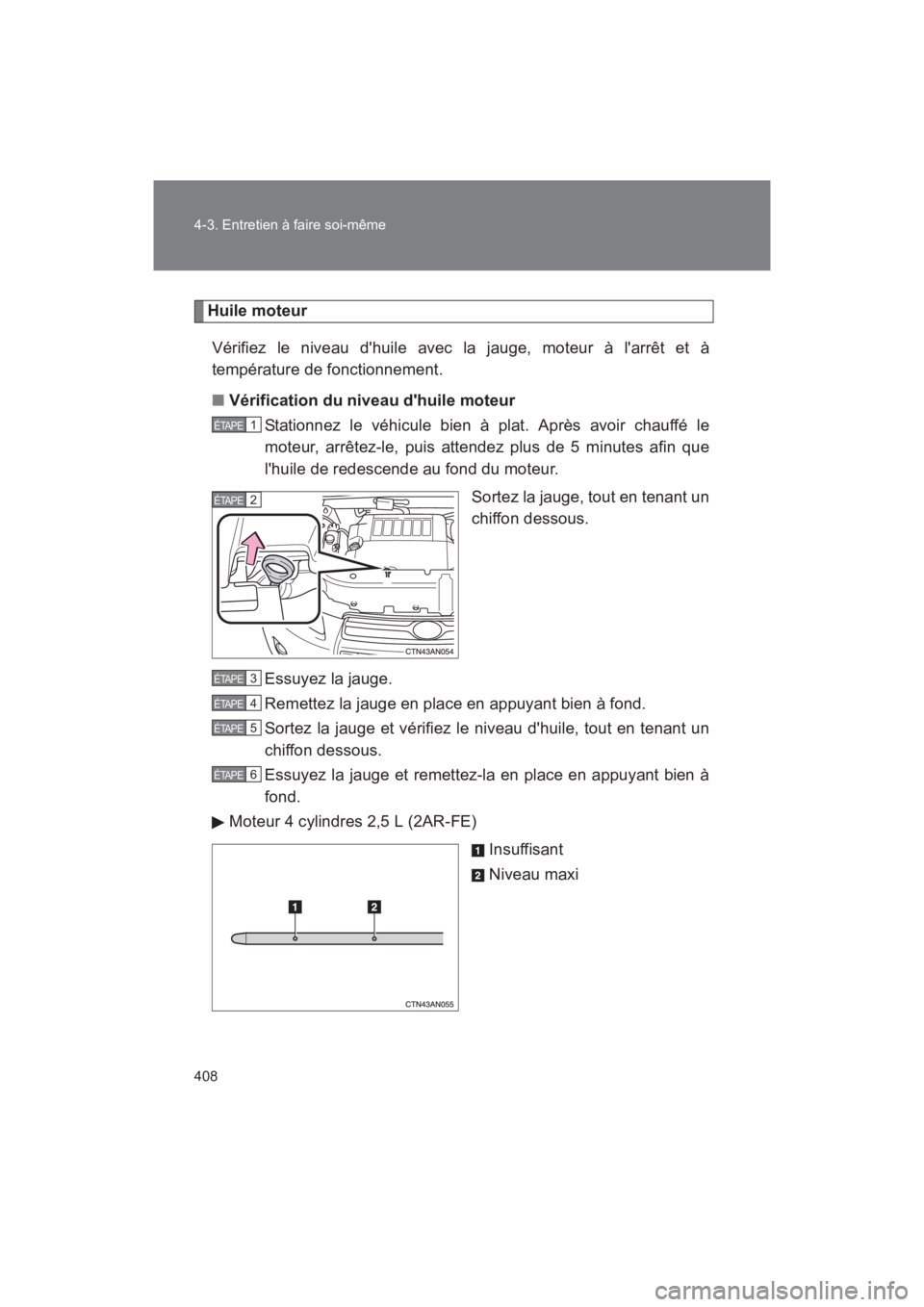

Huile moteurVérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à
température de fonctionnement.
■ Vérification du niveau d'huile moteur
Stationnez le véhicule bien à plat. Après avoir chauffé le
moteur, arrêtez-le, puis attendez plus de 5 minutes afin que
l'huile de redescende au fond du moteur.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d'huile, tout en tenant un
chiffon dessous.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.
Moteur 4 cylindres 2,5 L (2AR-FE)
Insuffisant
Niveau maxi
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE
