4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules sans système d'accès et de démarrage “mains
libres”: Mettez le contacteur de démarrage antivol sur arrêt.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” en mode ARRÊT.
Les fusibles sont situés aux endroits suivants. Pour vérifier
les fusibles, suivez les instructions suivantes.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur Type A: Appuyez sur les
languettes et ouvrez le
couvercle vers le haut.
Type B: Appuyez sur les
languettes et ouvrez le
couvercle vers le haut.1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

470 4-3. Entretien à faire soi-même
Rav4_D
Sous le tableau de bordOuvrez le couvercle.
Après une panne d'un équipement électrique, consultez le
tableau “Disposition des fusibles et ampérages” ( →P. 473)
pour repérer le fusible à vérifier.
Retirez le fusible avec la pince
d'extraction.
Vérifiez si le fusible est grillé.
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE

471
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e B
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e CFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

472 4-3. Entretien à faire soi-même
Rav4_D
Ty p e DFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e E
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

473
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Disposition des fusibles et ampérages
■ Compartiment moteur
Type A (côté conducteur)
FusibleAmpérageCircuit
1 SPARE 30 A Fusible de rechange
2 SPARE 20 A Fusible de rechange
3 SPARE 10 A Fusible de rechange
4ECU-B2 7.5 A Système de climatisation, lève-
vitres électriques, système d'accès
et de démarrage “mains libres”
5 ALT-S 7.5 A Circuit de charge
6 STR LOCK 20 A Système d'accès et de démarrage
“mains libres”
7 RAD NO.1 20 A Système audio

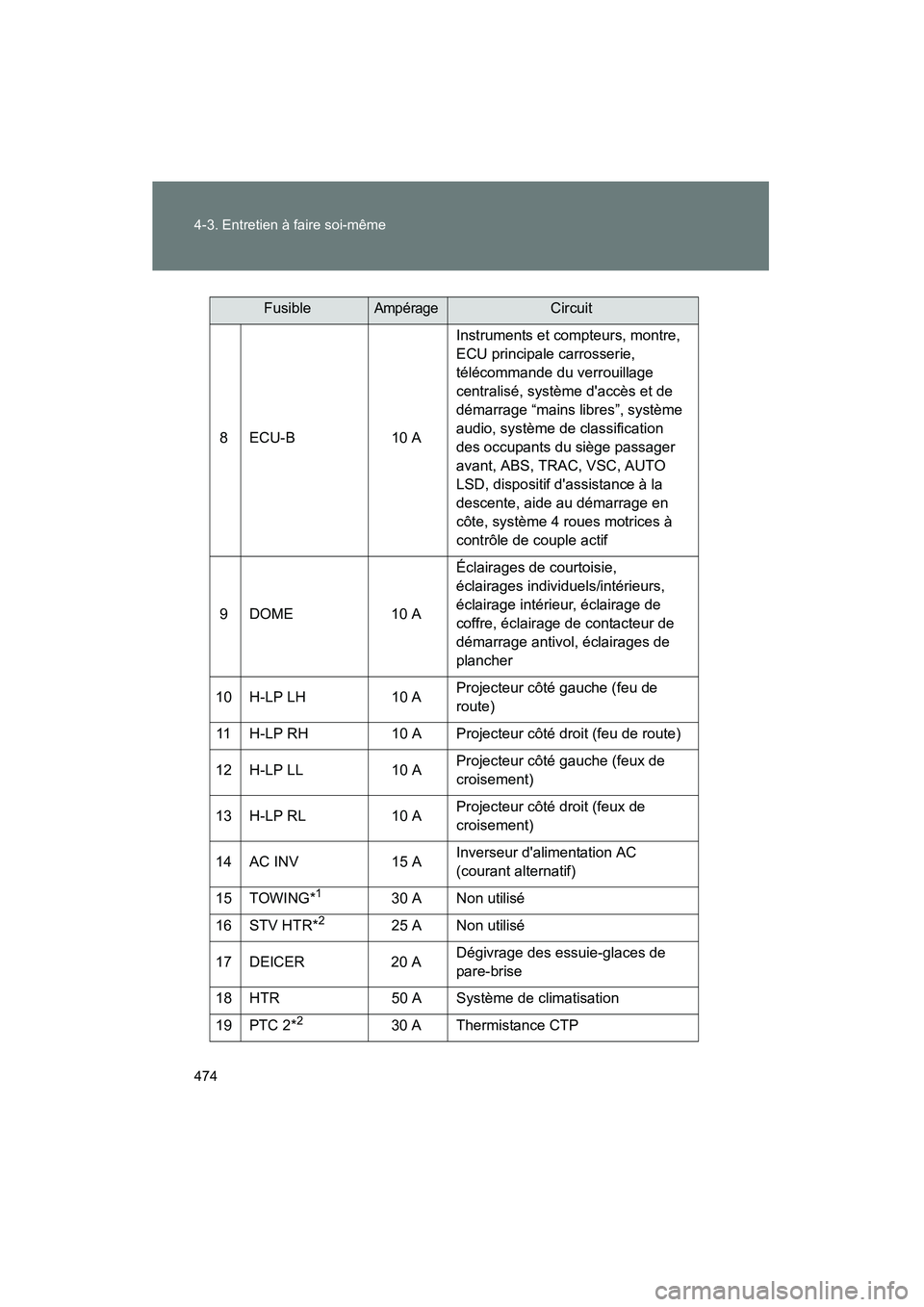

474 4-3. Entretien à faire soi-même
Rav4_D
8 ECU-B10 AInstruments et compteurs, montre,
ECU principale carrosserie,
télécommande du verrouillage
centralisé, système d'accès et de
démarrage “mains libres”, système
audio, système de classification
des occupants du siège passager
avant, ABS, TRAC, VSC, AUTO
LSD, dispositif d'assistance à la
descente, aide au démarrage en
côte, système 4 roues motrices à
contrôle de couple actif
9 DOME 10 AÉclairages de courtoisie,
éclairages individuels/intérieurs,
éclairage intérieur, éclairage de
coffre, éclairage de contacteur de
démarrage antivol, éclairages de
plancher
10 H-LP LH 10 AProjecteur côté gauche (feu de
route)
11 H-LP RH 10 A Projecteur côté droit (feu de route)
12 H-LP LL 10 AProjecteur côté gauche (feux de
croisement)
13 H-LP RL 10 AProjecteur côté droit (feux de
croisement)
14 AC INV 15 AInverseur d'alimentation AC
(courant alternatif)
15 TOWING*
130 A Non utilisé
16 STV HTR*
225 A Non utilisé
17 DEICER 20 A Dégivrage des essuie-glaces de
pare-brise
18 HTR 50 A Système de climatisation
19 PTC 2*
230 A Thermistance CTP
FusibleAmpérageCircuit

475
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
*
1: Véhicules avec équipement de remorquage
*
2: Véhicules équipés d'un moteur 4 cylindres 2,5 L (2AR-FE)
*
3: Véhicules équipés d'un moteur V6, 3,5 L (2GR-FE)
20 PTC 1*230 A Thermistance CTP
21 HEAD MAIN 50 A Fusibles H-LP LH, H-LP RH,
H-LP LL, H-LP RL
22 RDI*
230 A
Motoventilateur de refroidissement
FA N 2 *
150 A
23 CDS*
230 A
Motoventilateur de refroidissement
FA N 1 *
350 A
24 H-LP CLN 30 A Non utilisé
FusibleAmpérageCircuit

476 4-3. Entretien à faire soi-même
Rav4_DType B (côté passager)
FusibleAmpérageCircuit
1 AMP 30 A Système audio
2 AM2 30 A Circuit de démarrage
3 IG2 15 ACircuit de démarrage, système
d'injection multipoints/système
d'injection multipoints séquentielle
4 HAZ 10 A Feux de détresse
5 ETCS 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
6 AM2-2 7.5 A Circuit de démarrage
7 EFI NO.1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
8 EFI NO.2 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
9 EFI NO.3 7.5 A Non utilisé
10 GROW 80 A Non utilisé

477
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
11 EPMS
60 ASystème de direction assistée
électrique
12 MAIN 80 AFusibles HEAD MAIN, ECU-B2,
ALT-S, STR LOCK, DOME,
ECU-B, RAD NO.1
13 ALT 120 A
*1Fusibles ABS 1, ABS 2, RDI*3,
CDS
*3, FAN 1*4, AC INV,
TOWING, HTR, DEICER
140 A
*2Fusibles ABS 1, ABS 2, FAN 1,
FAN 2, AC INV, TOWING, HTR,
DEICER
14 P/I 50 A Fusibles EFI MAIN, HORN,
A/F
15 ABS2 30 A ABS, TRAC, VSC, fonction AUTO
LSD, dispositif d'assistance à la
descente, aide au démarrage en
côte
16 ABS1 50 A ABS, TRAC, VSC, fonction AUTO
LSD, dispositif d'assistance à la
descente, aide au démarrage en
côte
17 EFI MAIN 20 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, fusibles EFI NO.1,
EFI NO.2
18 HORN 10 A Avertisseur
19 EDU 25 A Non utilisé
20 A/F 20 A Capteur A/F, pompe d'alimentation
en carburant
*3
FusibleAmpérageCircuit

478 4-3. Entretien à faire soi-même
Rav4_D*
1: Véhicules sans équipement de remorquage
*
2: Véhicules avec équipement de remorquage
*
3: Véhicules à moteur 4 cylindres 2,5 L (2AR-FE)
*
4: Véhicules à moteur V6, 3,5 L (2GR-FE)
■ Sous le tableau de bord
FusibleAmpérageCircuit
1 TAIL 10 A Feux de stationnement, feux
arrière, éclairage de plaque
d'immatriculation, projecteurs
antibrouillards, feux de position
latéraux arrière
2 PANEL 7.5 A Montre, éclairage du tableau de
bord, système audio
3 GAUGE 1 10 A Feux de recul, circuit de charge
4 D FR DOOR 20 A Lève-vitres électriques (portes
avant)
5 RL DOOR 20 A Lève-vitres électriques
6 RR DOOR 20 A Lève-vitres électriques
7 S/ROOF 25 A Toit ouvrant électrique
8 CIG 15 A Prise d'alimentation
