489
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Tournez le culot de l'ampoule
vers la gauche.
■ Feux de recul, clignotants arrière et feux de position latéraux
arrière
Ouvrez la porte arrière (→P. 53)
et retirez le cache.
Tournez le culot de l'ampoule
vers la gauche.
Feu de position latéral arrière
Clignotant arrière
Feu de recul
Retirez l'ampoule. Feu de position latéral arrière
Clignotant arrière
Feu de recul
5 ÉTAPE
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

490 4-3. Entretien à faire soi-même
Rav4_D■
Éclairage de plaque d'immatriculation
Véhicules dépourvus de roue de secours
Retirez le cache comme indiqué
sur la figure.
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

491
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Véhicules équipés d'une roue de secours
Utilisez un tournevis pour
dégager le côté du feu.
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
■ Éclairages autres que ceux ci-dessus
Si l'une des ampoules énumérées ci-dessous est grillée, faites-la
remplacer par votre concessionnaire Toyota.
●Troisième feu stop
● Feux stop et de position
● Clignotants latéraux (sur modèles équipés)
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

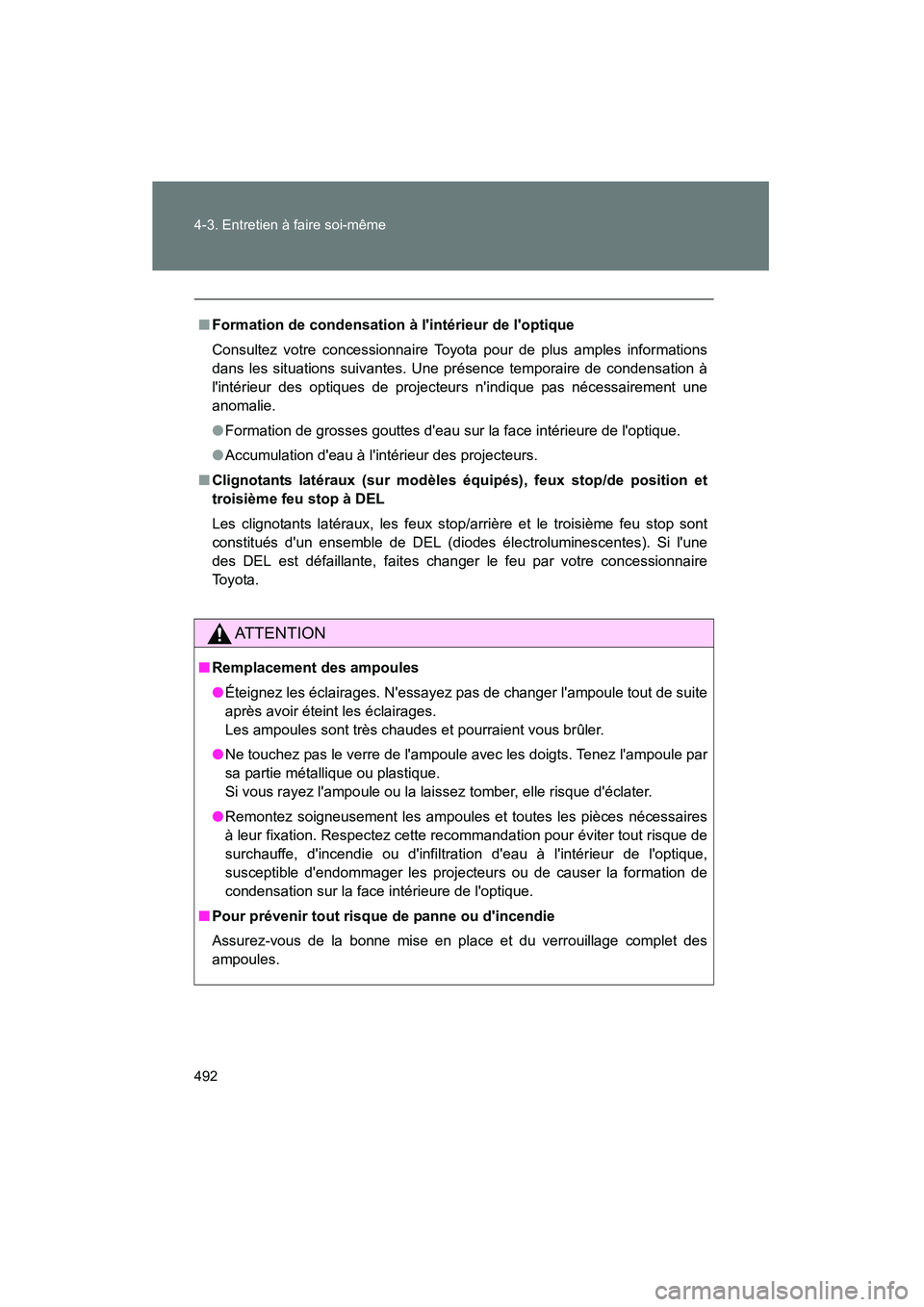

492 4-3. Entretien à faire soi-même
Rav4_D
■Formation de condensation à l'intérieur de l'optique
Consultez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes. Une présence temporaire de condensation à
l'intérieur des optiques de projecteurs n'indique pas nécessairement une
anomalie.
●Formation de grosses gouttes d'eau sur la face intérieure de l'optique.
● Accumulation d'eau à l'intérieur des projecteurs.
■ Clignotants latéraux (sur modèles équipés), feux stop/de position et
troisième feu stop à DEL
Les clignotants latéraux, les feux stop/arrière et le troisième feu stop sont
constitués d'un ensemble de DEL (diodes électroluminescentes). Si l'une
des DEL est défaillante, faites changer le feu par votre concessionnaire
To y o t a .
AT T E N T I O N
■Remplacement des ampoules
●Éteignez les éclairages. N'essayez pas de changer l'ampoule tout de suite
après avoir éteint les éclairages.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne touchez pas le verre de l'ampoule avec les doigts. Tenez l'ampoule par
sa partie métallique ou plastique.
Si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d'incendie ou d'infiltration d'eau à l'intérieur de l'optique,
susceptible d'endommager les projecteurs ou de causer la formation de
condensation sur la face intérieure de l'optique.
■ Pour prévenir tout risque de panne ou d'incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.

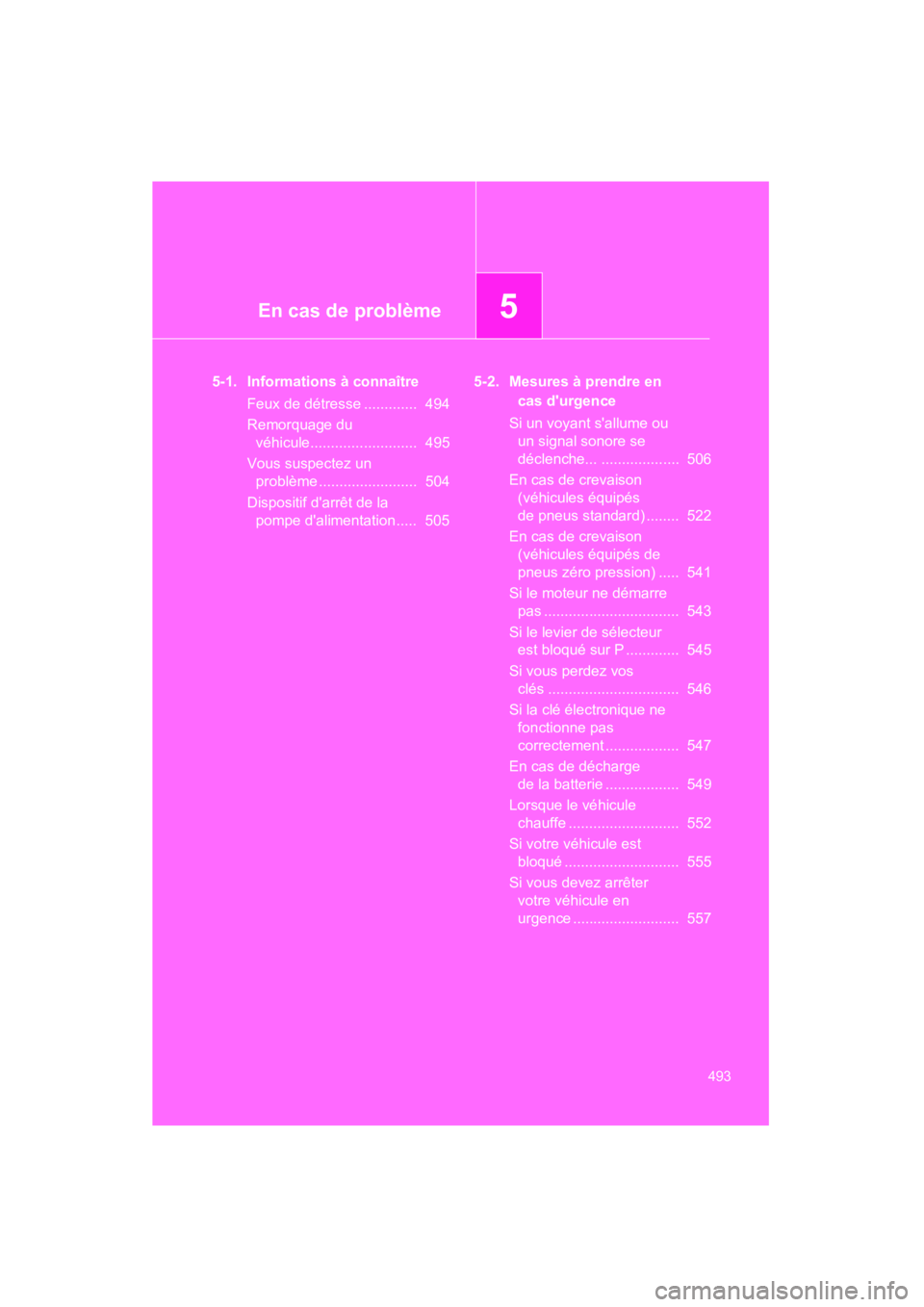

En cas de problème5
493
Rav4_D
5-1. Informations à connaîtreFeux de détresse ............. 494
Remorquage du véhicule.......................... 495
Vous suspectez un problème ........................ 504
Dispositif d'arrêt de la pompe d'alimentation ..... 505 5-2. Mesures à prendre en
cas d'urgence
Si un voyant s'allume ou un signal sonore se
déclenche... ................... 506
En cas de crevaison (véhicules équipés
de pneus standard) ........ 522
En cas de crevaison (véhicules équipés de
pneus zéro pression) ..... 541
Si le moteur ne démarre pas ................................. 543
Si le levier de sélecteur est bloqué sur P ............. 545
Si vous perdez vos clés ................................ 546
Si la clé électronique ne fonctionne pas
correctement .................. 547
En cas de décharge de la batterie .................. 549
Lorsque le véhicule chauffe ........................... 552
Si votre véhicule est bloqué ............................ 555
Si vous devez arrêter votre véhicule en
urgence .......................... 557

494
Rav4_D
5-1. Informations à connaître
Feux de détresse
NOTE
■Pour éviter la décharge de la batterie
Évitez de laisser fonctionner les feux de détresse plus longtemps que
nécessaire lorsque le moteur est arrêté.
Utilisez les feux de détresse si le véhicule est sujet à avarie ou s'il
est impliqué dans un accident.
Enfoncez le commutateur des
feux de détresse pour
déclencher leur
fonctionnement. Pour les
arrêter, appuyez à nouveau
sur le commutateur.

5
En cas de problème

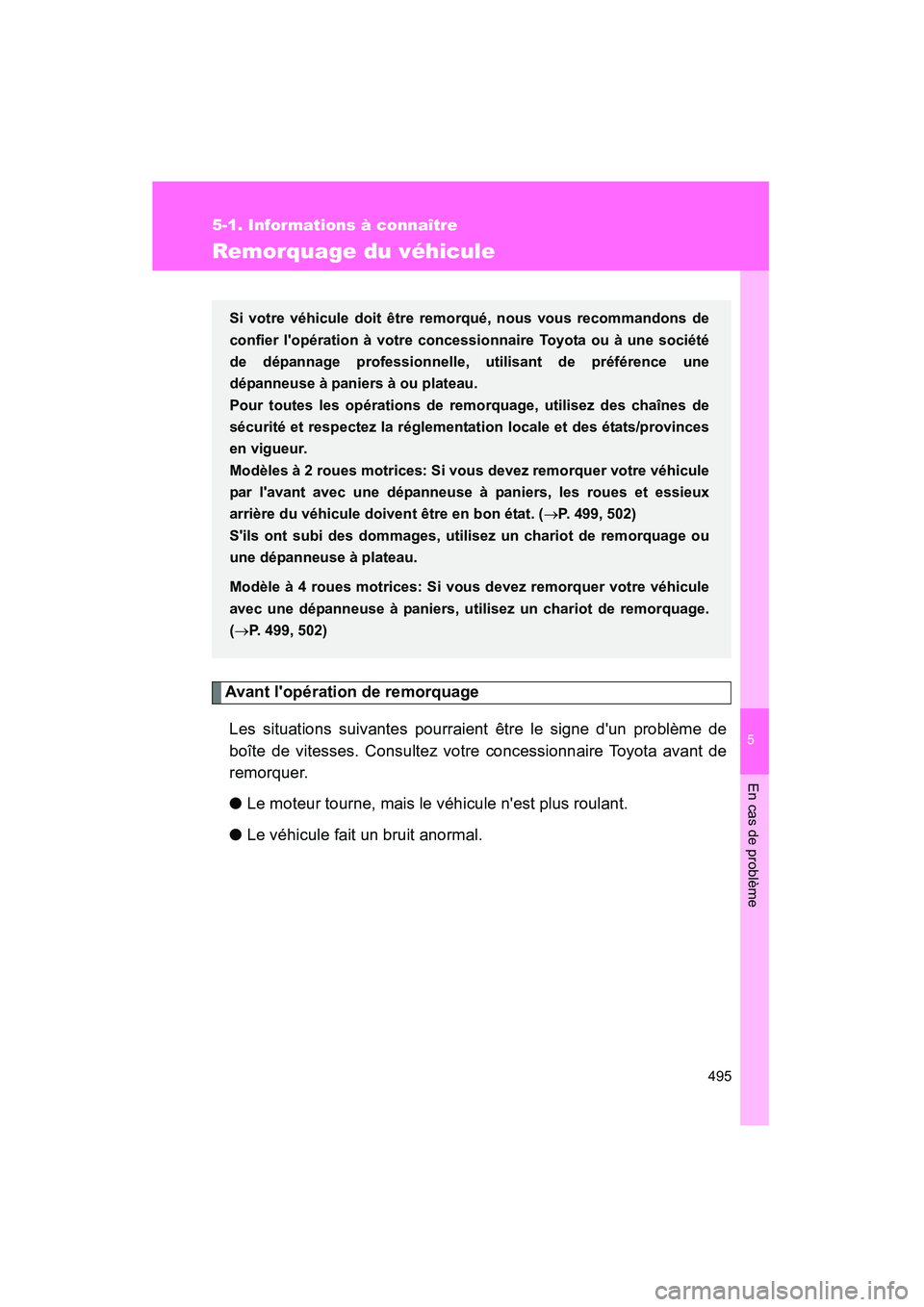

495
5-1. Informations à connaître
Rav4_D
Remorquage du véhicule
Avant l'opération de remorquageLes situations suivantes pourraient être le signe d'un problème de
boîte de vitesses. Consultez votre concessionnaire Toyota avant de
remorquer.
● Le moteur tourne, mais le véhicule n'est plus roulant.
● Le véhicule fait un bruit anormal.
Si votre véhicule doit être remo rqué, nous vous recommandons de
confier l'opération à votre concessionnaire Toyota ou à une société
de dépannage professionnelle, utilisant de préférence une
dépanneuse à paniers à ou plateau.
Pour toutes les opérations de remorquage, utilisez des chaînes de
sécurité et respectez la réglementa tion locale et des états/provinces
en vigueur.
Modèles à 2 roues motrices: Si vo us devez remorquer votre véhicule
par l'avant avec une dépanneuse à paniers, les roues et essieux
arrière du véhicule doivent être en bon état. ( →P. 499, 502)
S'ils ont subi des dommages, utilisez un chariot de remorquage ou
une dépanneuse à plateau.
Modèle à 4 roues motrices: Si vo us devez remorquer votre véhicule
avec une dépanneuse à paniers, utilisez un chariot de remorquage.
( → P. 499, 502)

496 5-1. Informations à connaître
Rav4_D
Remorquage de secoursEn cas d'indisponibilité d'une dépanneuse ou d'un service
d'assistance, vous pouvez remorquer provisoirement votre véhicule à
l'aide d'une chaîne ou d'un câble attaché à son anneau de
remorquage. Ne le faites que si la route est de bonne qualité, à
vitesse réduite et sur une courte distance.
Une personne doit rester au volant du véhicule pour le diriger et
freiner. Les roues, la transmission, les essieux, la direction et les
freins du véhicule doivent être en état. Anneau de remorquage

5
En cas de problème
497
5-1. Informations à connaître
Rav4_D
Montage de l'anneau de remorquage
Retirez le cache de l'anneau
avec un tournevis plat.
Pour ne pas rayer la peinture de
la carrosserie, protégez la lame
du tournevis, comme indiqué sur
la figure.
Vissez l'anneau de remorquage
dans son support et serrez-le à
la main.
Finissez de serrer l'anneau de
remorquage avec la clé pour
écrous de roue.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

498 5-1. Informations à connaître
Rav4_D
Remorquage avec une dépanneuse à palanNe pas remorquer avec un
dépanneuse à palan, pour éviter
tout dommage à la carrosserie.
