475
6

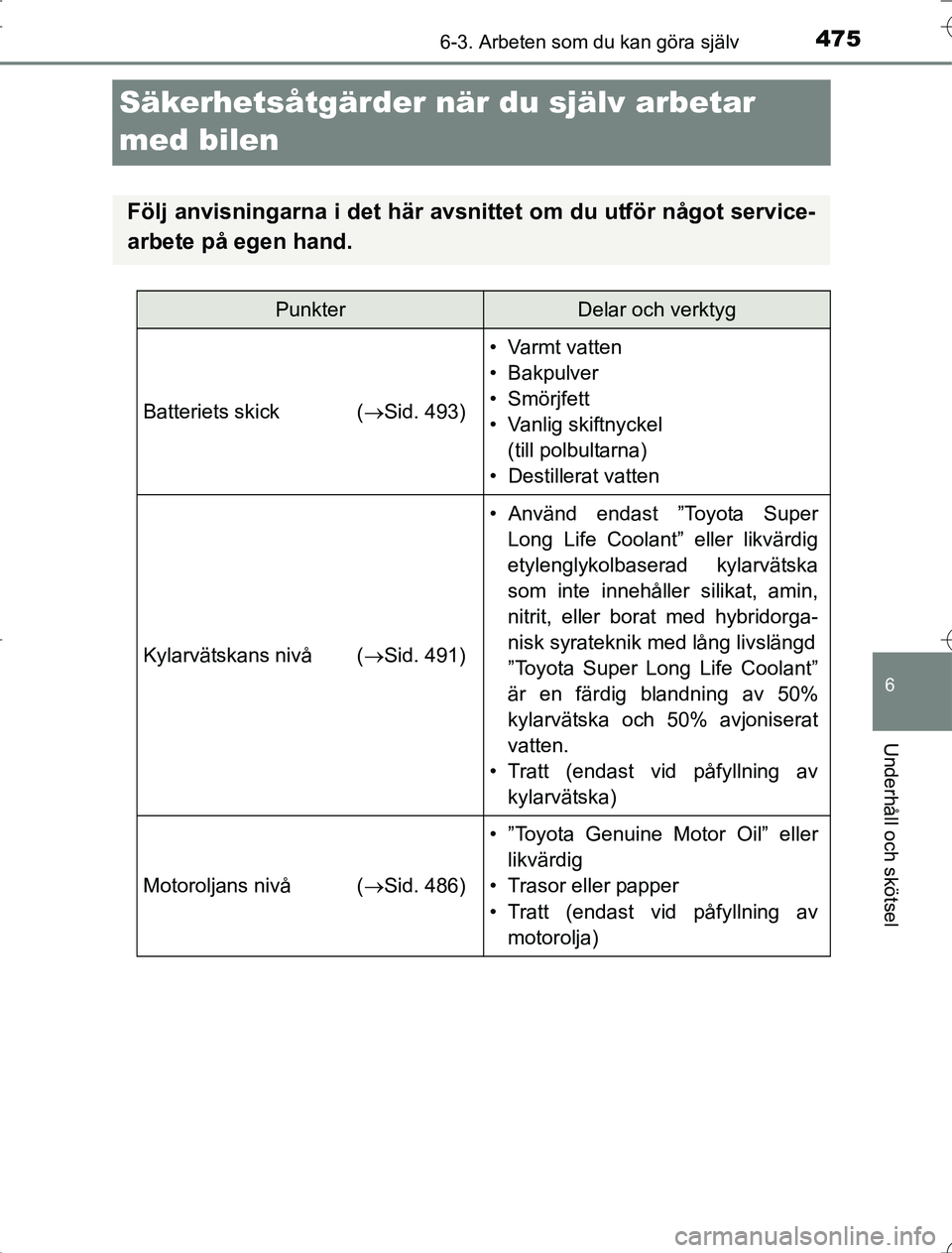

6-3. Arbeten som du kan göra själv
Underhåll och skötsel
OM42A21
Säkerhetsåtgärder när du själv arbetar
med bilen
Följ anvisningarna i det här avsni ttet om du utför något service-
arbete på egen hand.
PunkterDelar och verktyg
Batteriets skick ( Sid. 493)
• Varmt vatten
• Bakpulver
• Smörjfett
• Vanlig skiftnyckel
(till polbultarna)
• Destillerat vatten
Kylarvätskans nivå ( Sid. 491)
• Använd endast ”Toyota Super
Long Life Coolant” eller likvärdig
etylenglykolbaserad kylarvätska
som inte innehåller silikat, amin,
nitrit, eller borat med hybridorga-
nisk syrateknik med lång livslängd
”Toyota Super Long Life Coolant”
är en färdig blandning av 50%
kylarvätska och 50% avjoniserat
vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå ( Sid. 486)
• ”Toyota Genuine Motor Oil” eller
likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
RAV4_OM_OM42A21SE_(SE).book Page 475 Wednesday, January 21, 2015 6:56 PM

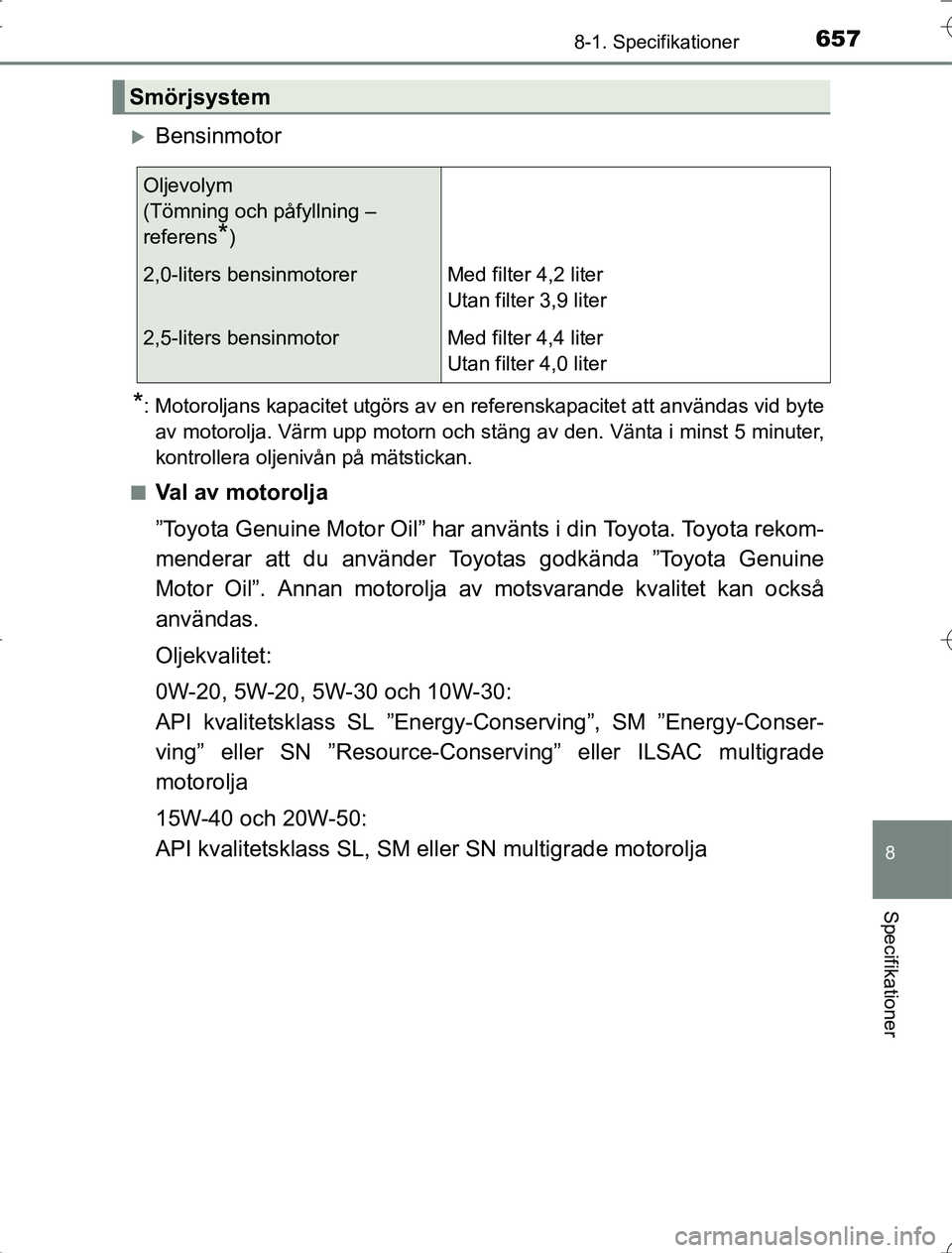

657
8
8-1. Specifikationer
Specifikationer
OM42A21
Bensinmotor
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet:
0W-20, 5W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving” eller SN ”Resource-Conserving” eller ILSAC multigrade
motorolja
15W-40 och 20W-50:
API kvalitetsklass SL, SM e ller SN multigrade motorolja
Smörjsystem
Oljevolym
(Tömning och påfyllning –
referens
*)
2,0-liters bensinmotorerMed filter 4,2 liter
Utan filter 3,9 liter
2,5-liters bensinmotorMed filter 4,4 liter
Utan filter 4,0 liter
RAV4_OM_OM42A21SE_(SE).book Page 657 Wednesday, January 21, 2015 6:56 PM

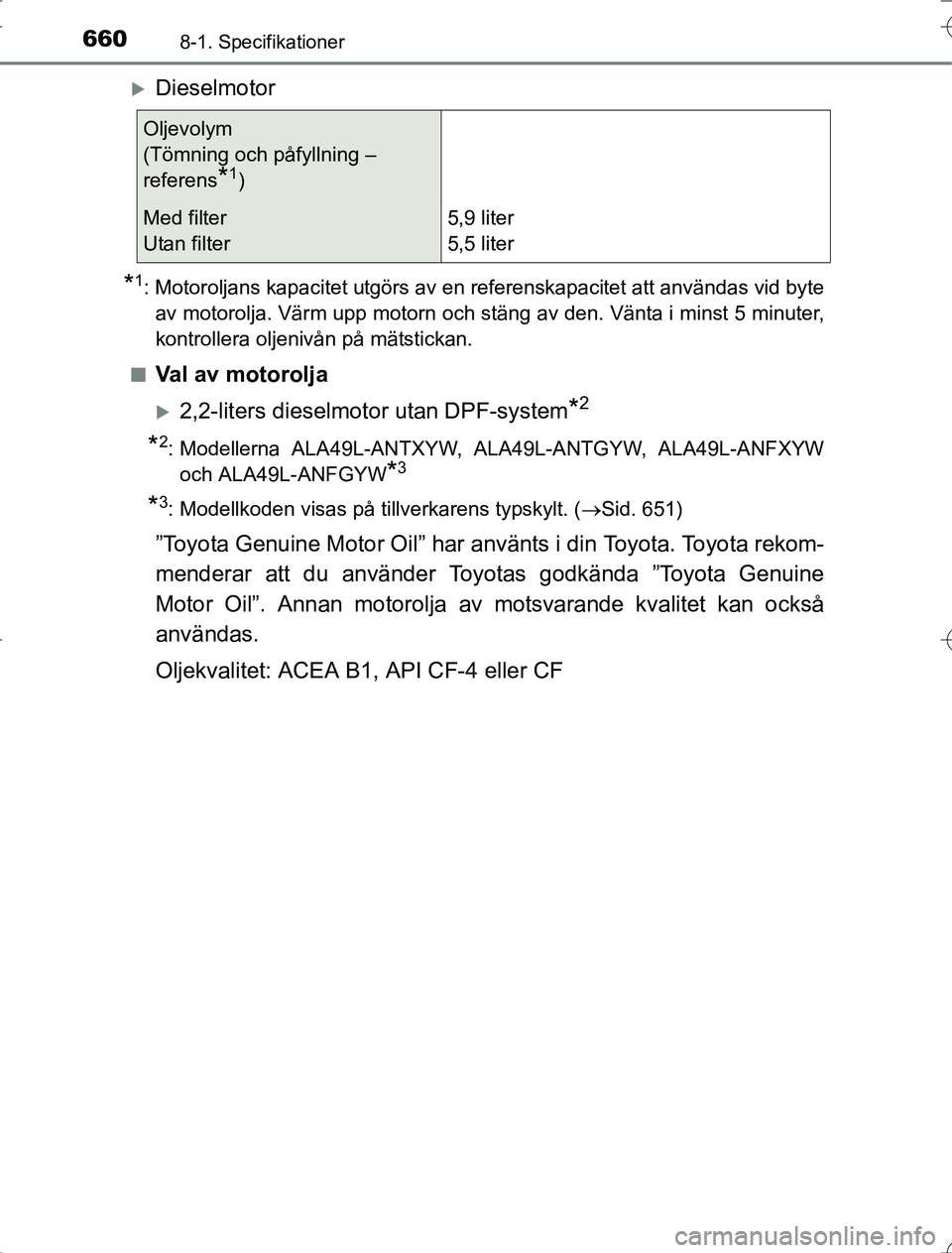

6608-1. Specifikationer
OM42A21
Dieselmotor
*1: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
n
Val av motorolja
2,2-liters dieselmotor utan DPF-system*2
*2: Modellerna ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW och ALA49L-ANFGYW
*3
*3: Modellkoden visas på tillverkarens typskylt. ( Sid. 651)
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet: ACEA B1, API CF-4 eller CF
Oljevolym
(Tömning och påfyllning –
referens
*1)
Med filter
Utan filter5,9 liter
5,5 liter
RAV4_OM_OM42A21SE_(SE).book Page 660 Wednesday, January 21, 2015 6:56 PM

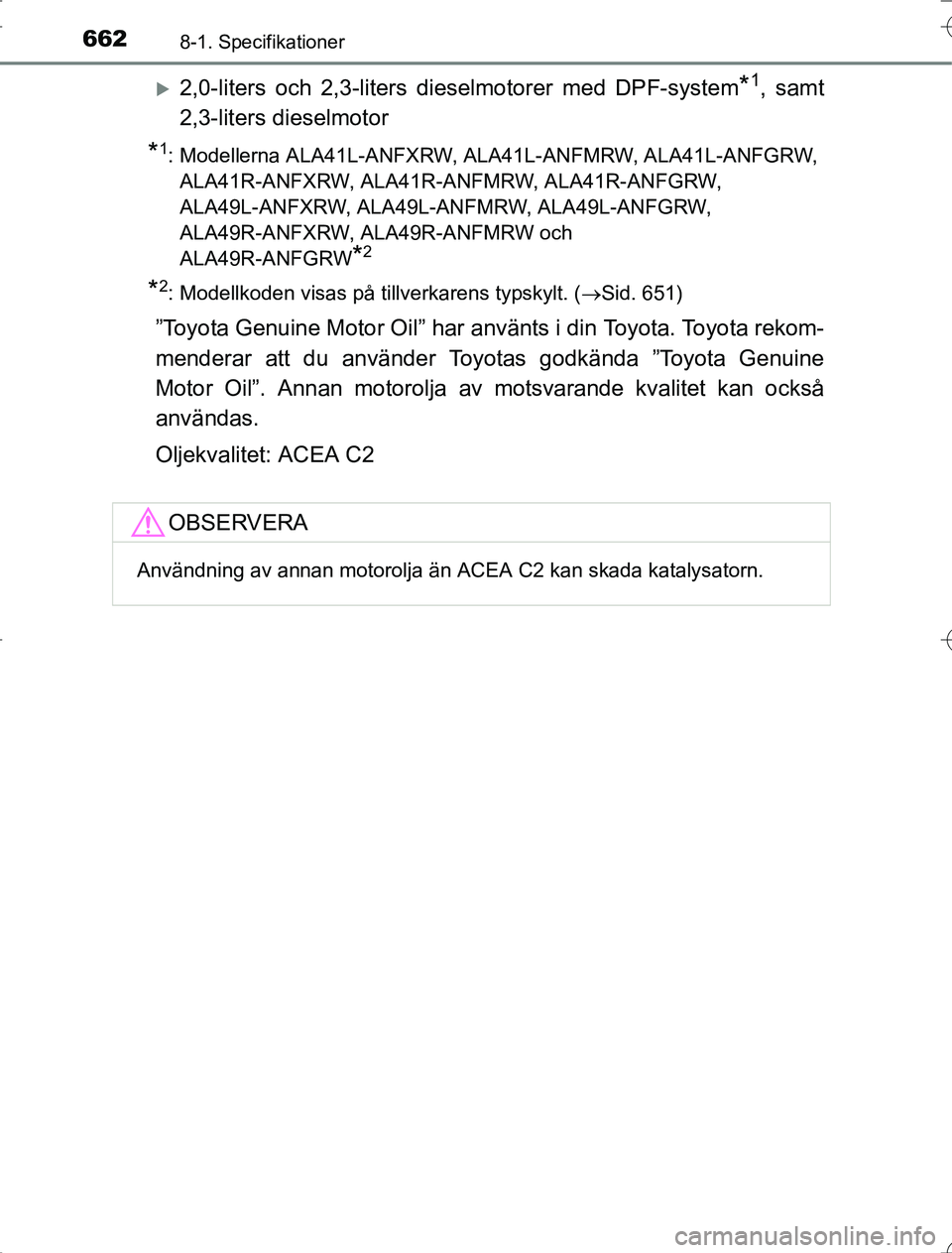

6628-1. Specifikationer
OM42A21
2,0-liters och 2,3-liters dieselmotorer med DPF-system*1, samt
2,3-liters dieselmotor
*1: Modellerna ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW, ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW och
ALA49R-ANFGRW
*2
*2: Modellkoden visas på tillverkarens typskylt. ( Sid. 651)
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet: ACEA C2
OBSERVERA
Användning av annan motorolja än ACEA C2 kan skada katalysatorn.
RAV4_OM_OM42A21SE_(SE).book Page 662 Wednesday, January 21, 2015 6:56 PM

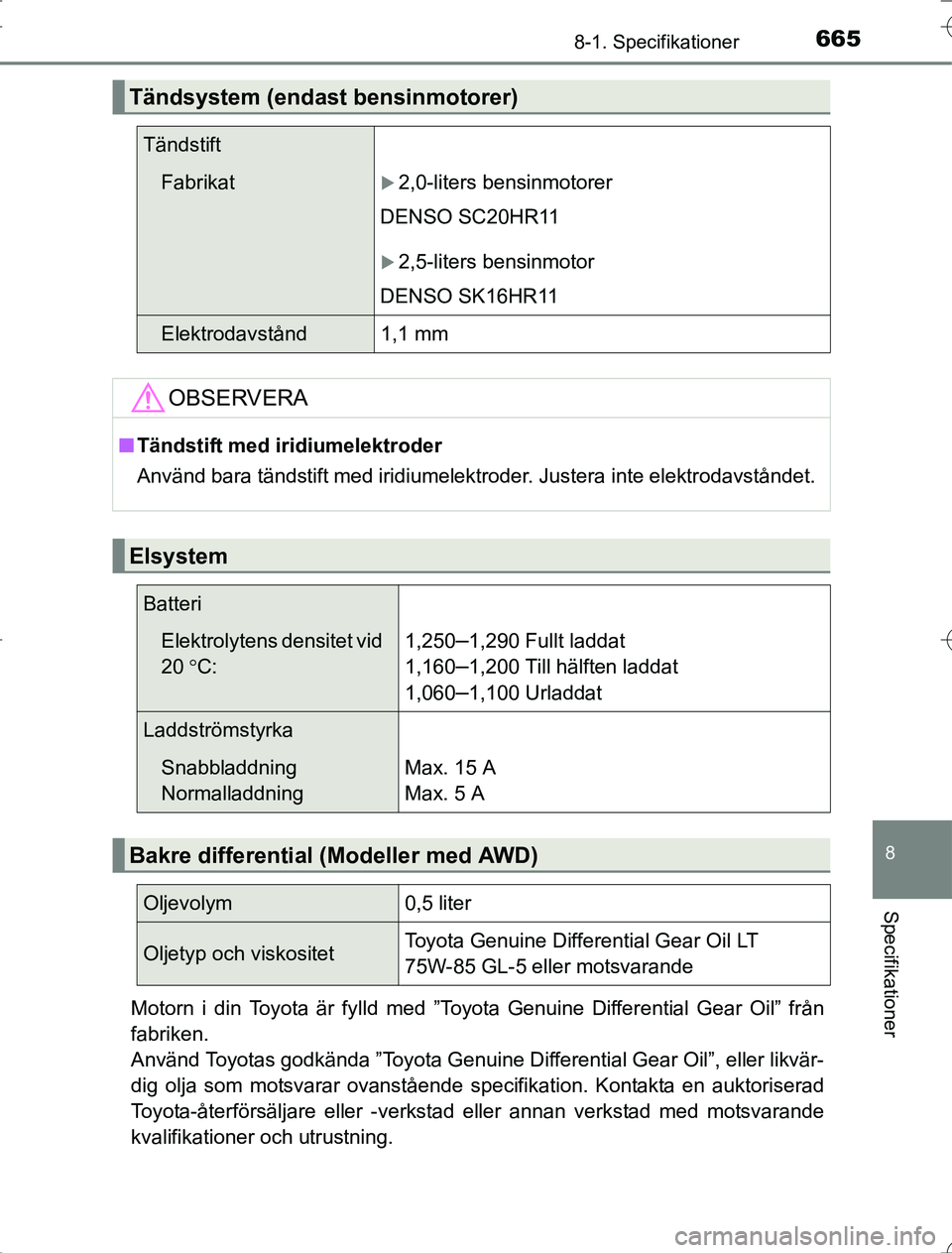

665
8
8-1. Specifikationer
Specifikationer
OM42A21Motorn i din Toyota är fylld med ”Toyota Genuine Differential Gear Oil” från
fabriken.
Använd Toyotas godkända ”Toyota Genuine Differential Gear Oil”, eller likvär-
dig olja som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Tändsystem (endast bensinmotorer)
Tändstift
Fabrikat2,0-liters bensinmotorer
DENSO SC20HR11
2,5-liters bensinmotor
DENSO SK16HR11
Elektrodavstånd1,1 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
Batteri
Elektrolytens densitet vid
20 C:1,250–1,290 Fullt laddat
1,160
–1,200 Till hälften laddat
1,060
–1,100 Urladdat
Laddströmstyrka
Snabbladdning
NormalladdningMax. 15 A
Max. 5 A
Bakre differential (Modeller med AWD)
Oljevolym0,5 liter
Oljetyp och viskositetToyota Genuine Differential Gear Oil LT
75W-85 GL-5 eller motsvarande
RAV4_OM_OM42A21SE_(SE).book Page 665 Wednesday, January 21, 2015 6:56 PM

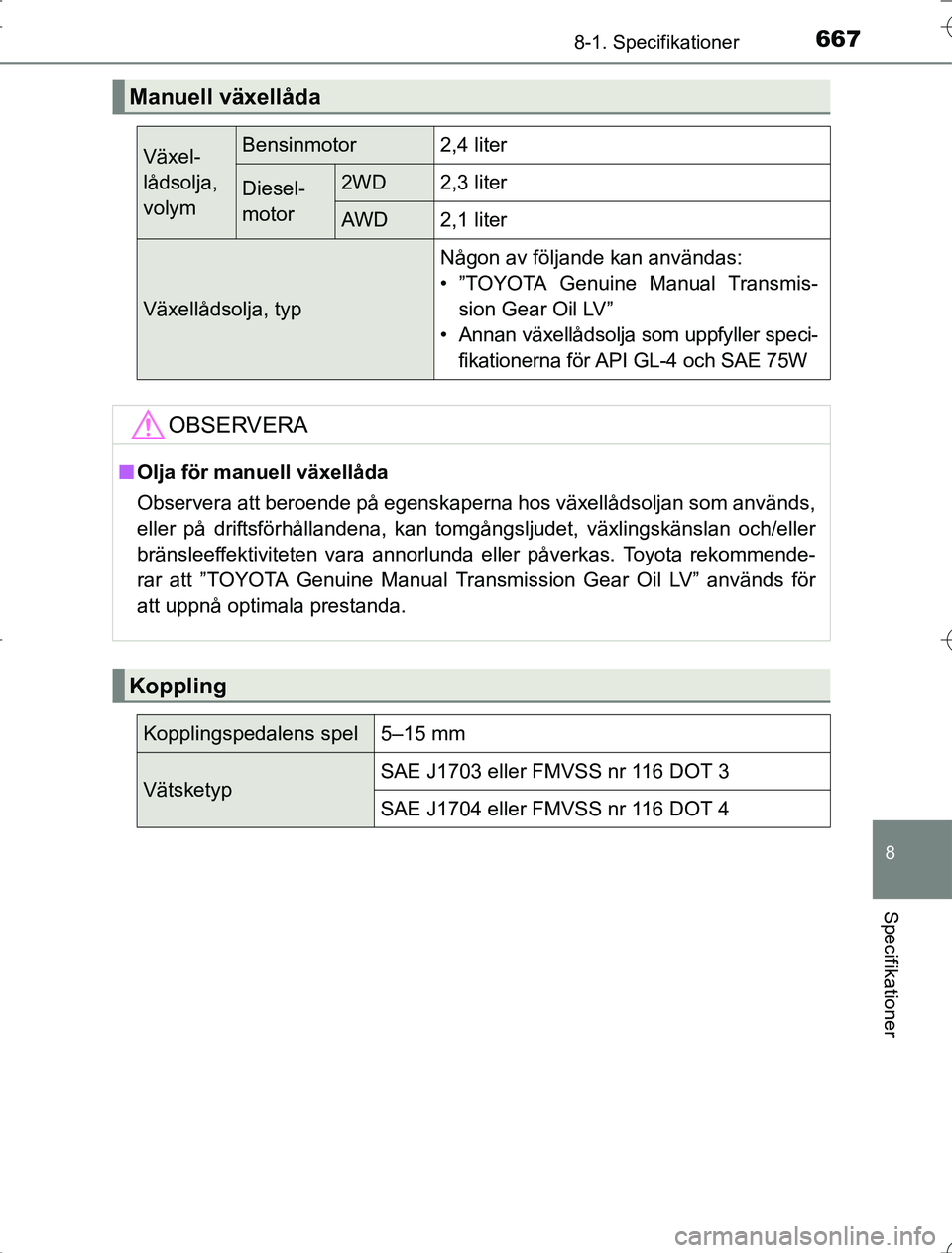

667
8
8-1. Specifikationer
Specifikationer
OM42A21
Manuell växellåda
Växel-
lådsolja,
volymBensinmotor2,4 liter
Diesel-
motor2WD2,3 liter
AWD2,1 liter
Växellådsolja, typ
Någon av följande kan användas:
• ”TOYOTA Genuine Manual Transmis-sion Gear Oil LV”
• Annan växellådsolja som uppfyller speci- fikationerna för API GL-4 och SAE 75W
OBSERVERA
nOlja för manuell växellåda
Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommende-
rar att ”TOYOTA Genuine Manual Transmission Gear Oil LV” används för
att uppnå optimala prestanda.
Koppling
Kopplingspedalens spel5–15 mm
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
RAV4_OM_OM42A21SE_(SE).book Page 667 Wednesday, January 21, 2015 6:56 PM

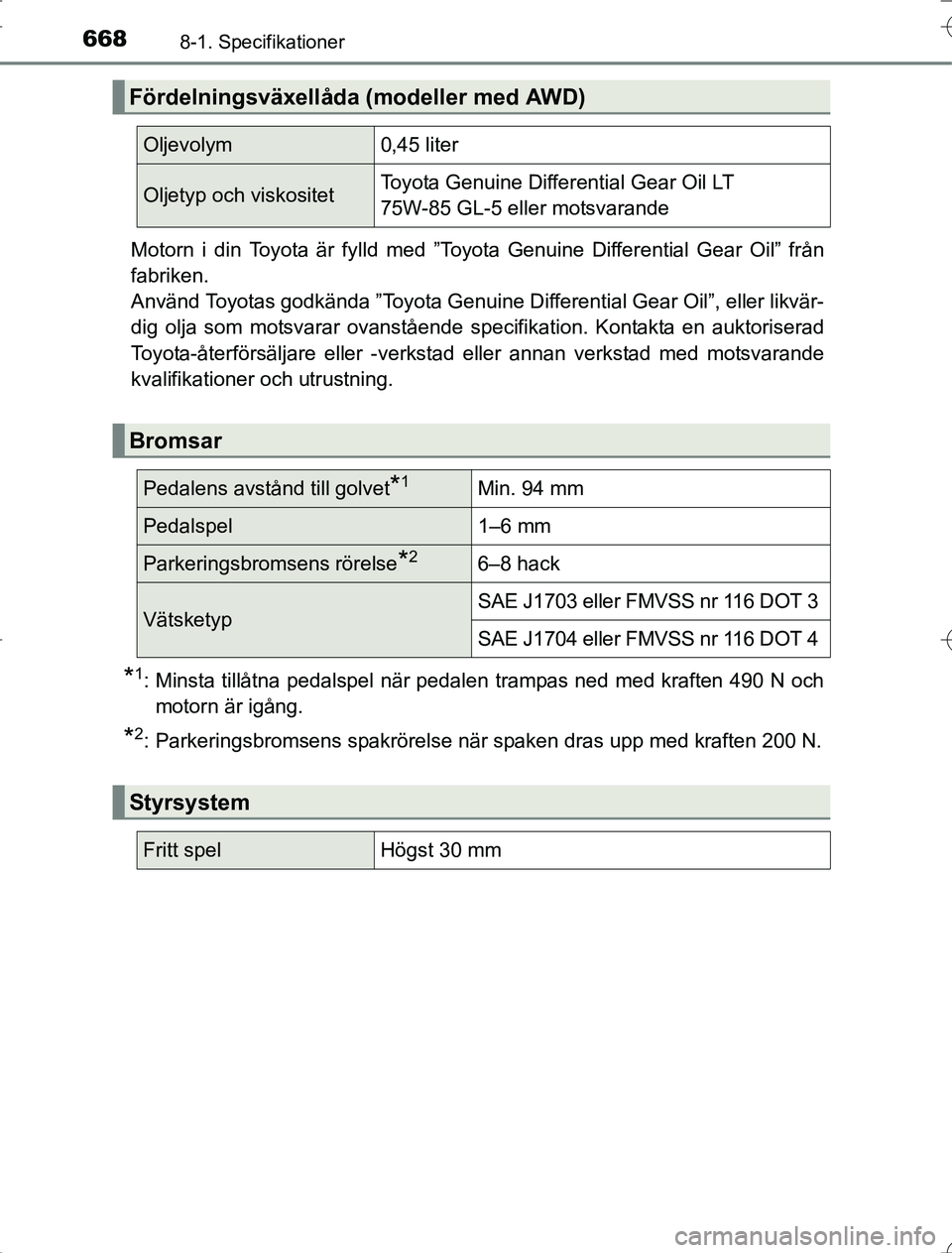

6688-1. Specifikationer
OM42A21Motorn i din Toyota är fylld med ”Toyota Genuine Differential Gear Oil” från
fabriken.
Använd Toyotas godkända ”Toyota Genuine Differential Gear Oil”, eller likvär-
dig olja som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 490 N och
motorn är igång.
*2: Parkeringsbromsens spakrörelse när spaken dras upp med kraften 200 N.
Fördelningsväxellåda (modeller med AWD)
Oljevolym0,45 liter
Oljetyp och viskositetToyota Genuine Differential Gear Oil LT
75W-85 GL-5 eller motsvarande
Bromsar
Pedalens avstånd till golvet*1Min. 94 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*26–8 hack
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
