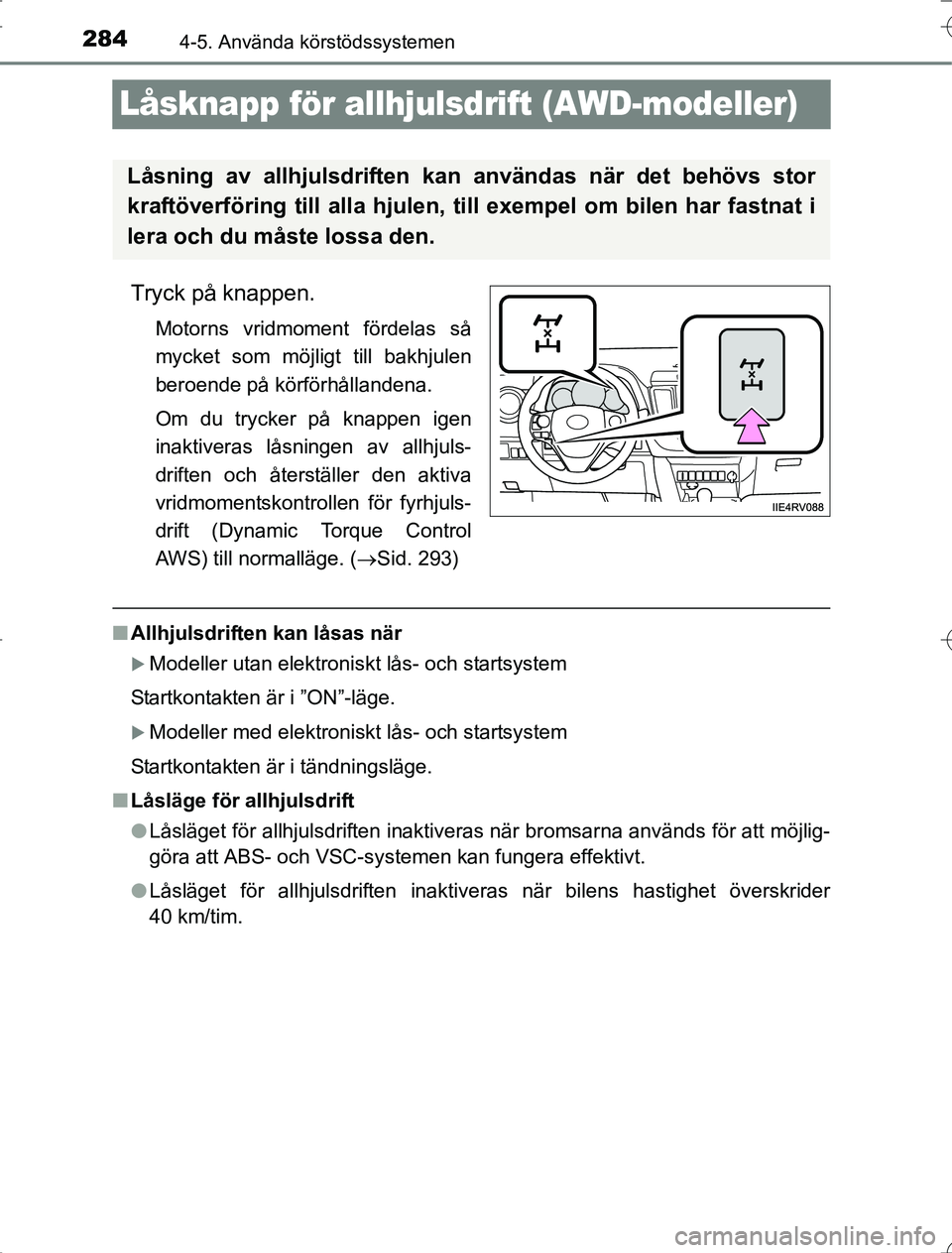

Page 284 of 704
2844-5. Använda körstödssystemen
OM42A21
Låsknapp för allhjulsdrift (AWD-modeller)
Tryck på knappen.
Motorns vridmoment fördelas så
mycket som möjligt till bakhjulen
beroende på körförhållandena.
Om du trycker på knappen igen
inaktiveras låsningen av allhjuls-
driften och återställer den aktiva
vridmomentskontrollen för fyrhjuls-
drift (Dynamic Torque Control
AWS) till normalläge. (Sid. 293)
nAllhjulsdriften kan låsas när
Modeller utan elektroniskt lås- och startsystem
Startkontakten är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startkontakten är i tändningsläge.
n Låsläge för allhjulsdrift
lLåsläget för allhjulsdriften inaktiveras när bromsarna används för att möjlig-
göra att ABS- och VSC-systemen kan fungera effektivt.
l Låsläget för allhjulsdriften inaktiveras när bilens hastighet överskrider
40 km/tim.
Låsning av allhjulsdriften kan användas när det behövs stor
kraftöverföring till alla hjulen, t ill exempel om bilen har fastnat i
lera och du måste lossa den.
RAV4_OM_OM42A21SE_(SE).book Page 284 Wednesday, January 21, 2015 6:56 PM

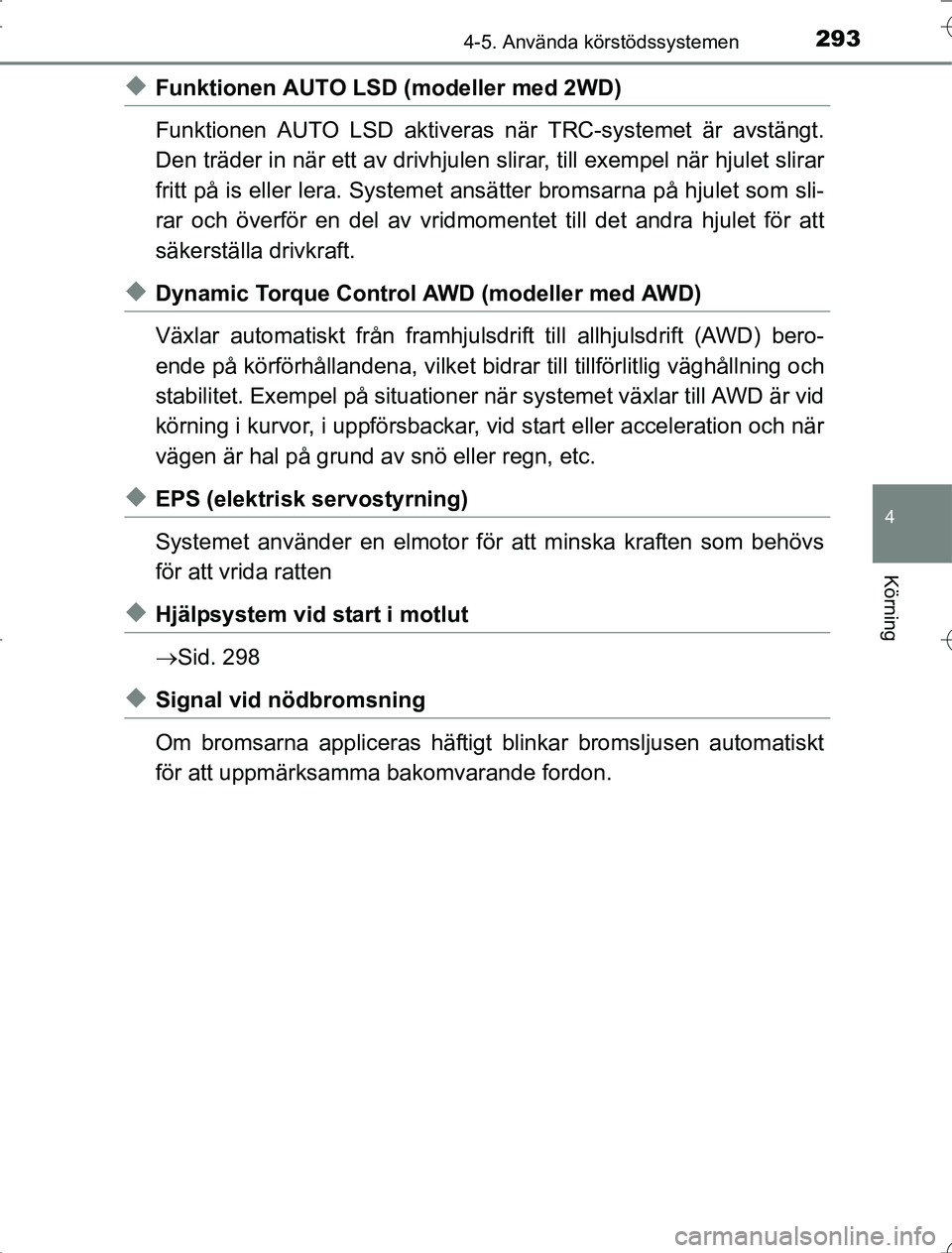

Page 293 of 704
2934-5. Använda körstödssystemen
4
Körning
OM42A21
uFunktionen AUTO LSD (modeller med 2WD)
Funktionen AUTO LSD aktiveras när TRC-systemet är avstängt.
Den träder in när ett av drivhjulen slirar, till exempel när hjulet slirar
fritt på is eller lera. Systemet ansä tter bromsarna på hjulet som sli-
rar och överför en del av vridmom entet till det andra hjulet för att
säkerställa drivkraft.
uDynamic Torque Control AWD (modeller med AWD)
Växlar automatisk t från framhjulsdrift till allhjulsdrift (AWD) bero-
ende på körförhållandena, vilket bidrar till tillförlitlig väghållning och
stabilitet. Exempel på situationer nä r systemet växlar till AWD är vid
körning i kurvor, i uppförsbackar, vid start eller acceleration och när
vägen är hal på grund av snö eller regn, etc.
uEPS (elektrisk servostyrning)
Systemet använder en elmotor för att minska kraften som behövs
för att vrida ratten
uHjälpsystem vid start i motlut
Sid. 298
uSignal vid nödbromsning
Om bromsarna appliceras häftigt blinkar bromsljusen automatiskt
för att uppmärksamma bakomvarande fordon.
RAV4_OM_OM42A21SE_(SE).book Page 293 Wednesday, January 21, 2015 6:56 PM
Page 533 of 704
5336-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21
17P/OUTLET NO.215Eluttag
18ACC7,5
Eluttag, ljudanläggning, ytterbackspeglar,
kaross-ECU, Stop & Start-system,
klocka, spänningssensor
19PA N E L7,5
Tilläggsvärmarreglage, reglage VSC OFF,
instrumentgrupp (indikerings- och varnings-
lampor), huvudströmbrytare till BSM (döda
vinkelnmonitor), spärrknapp till allhjulsdrift,
strömbrytare till vindrutetorkarnas avfrost-
ningsfunktion, DAC-strömbrytare, multiport
bränsleinsprutning/sekventiell multiport
bränsleinsprutning, ECU till Toyota parke-
ringssensor, strömbrytare till stolvärmare,
manuell strålkastarinställning, eluttag,
strömbrytare till elbaklucka, strömbrytare till
luftkonditioneringssystem, strömbrytare till
bakrutans elvärme, ljudanläggning,
avstängningskontakt till Stop & Start-sys-
tem, belysning av mugghållare, rattmonte-
rade kontroller, reglage till förarmodul
20TA I L10Främre positionsljus, bakljus, främre dim-
ljus, bakre dimljus, nummerskyltsbelysning
21EPS-IG5Elektrisk servostyrning
22ECU-IG NO.110
ECU till Dynamic Torque Control AWD,
styrningssensor, ECU till automatisk
strålkastarinställning, instrumentgrupp
(indikerings- och varningslampor), reg-
lage till växlingsspärr
23ECU-IG NO.25
Kaross-ECU, fjärrkontroll, ECU till väx-
lingsspärr, elektroniskt lås- och startsys-
tem, regnsensor, ECU till taklucka,
ljudanläggning, ECU till elbaklucka,
däcktryckvarningssystem, LDA-system
24HTR-IG7,5
ECU till luftkonditioneringssystem, reg-
lage till luftkonditioneringssystem, ström-
brytare till bakrutans eluppvärmning,
strömbrytare till tilläggsvärmare
25S-HTR LH10Stolvärme, vänster
SäkringAmpereKrets
RAV4_OM_OM42A21SE_(SE).book Page 533 Wednesday, January 21, 2015 6:56 PM
Page 605 of 704
6057-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
VA R N I N G
nVid bruk av nödhjul (i förekommande fall)
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
Nedanstående system kan inte enbart utnyttjas till fullo, det kan dessutom
inverka negativt på komponenterna i drivlinan:
• Dynamic Torque Control AWD (modeller med AWD)
• ABS och bromsassistans
•VSC
•TRC
• Farthållare (i förekommande fall)
•EPS
• LDA (Avåkningsvarning)
(i förekommande fall)
• Hjälpsystem vid utförskörning (i förekommande fall) • Backkameran
(i förekommande fall)
• Toyota parkeringsmonitor (i förekommande fall)
• Toyota parkeringssensor (i förekommande fall)
• Navigationssystem (i förekommande fall)
RAV4_OM_OM42A21SE_(SE).book Page 605 Wednesday, January 21, 2015 6:56 PM

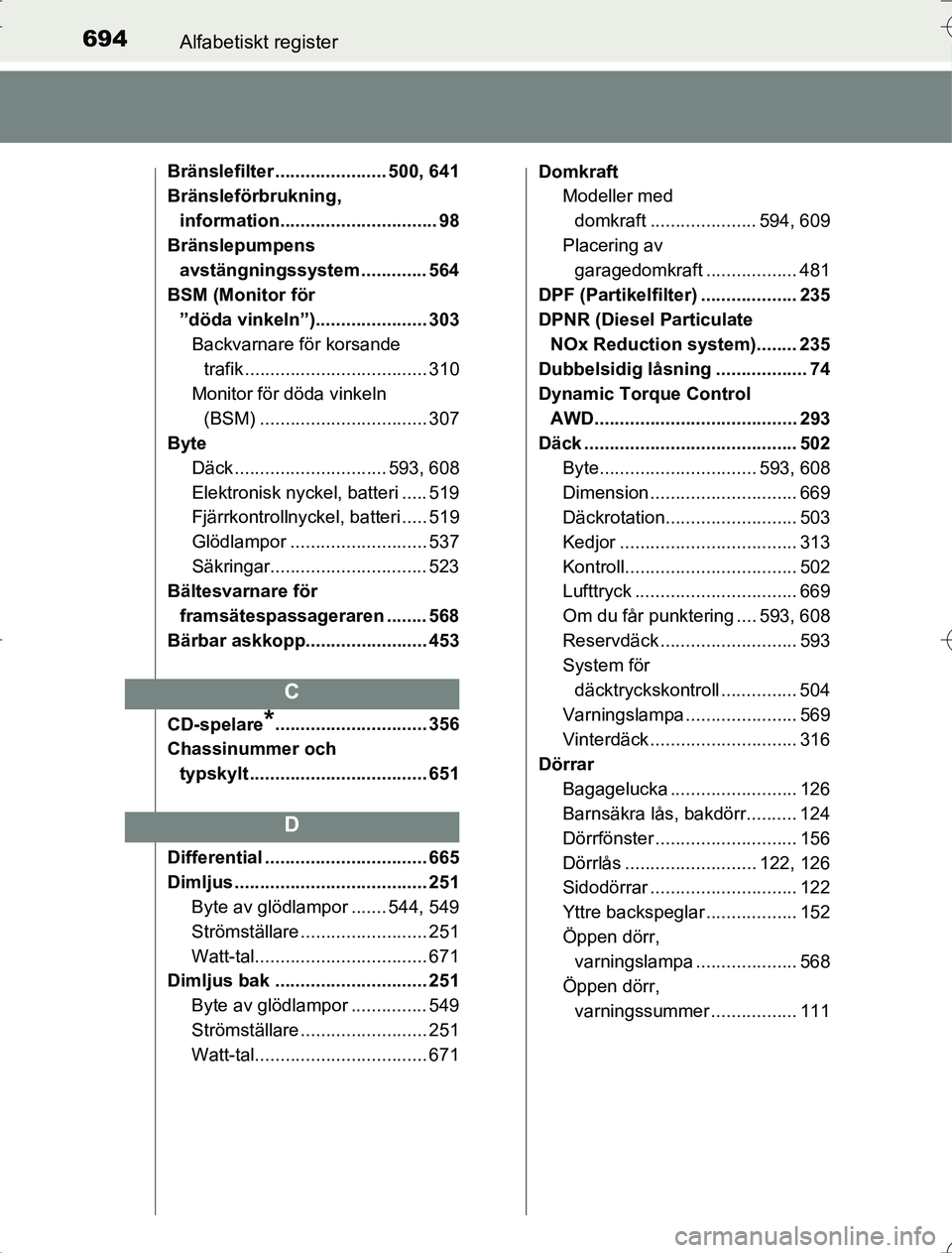

Page 694 of 704
694Alfabetiskt register
OM42A21
Bränslefilter ...................... 500, 641
Bränsleförbrukning, information............................... 98
Bränslepumpens avstängningssystem ............. 564
BSM (Monitor för ”döda vinkeln”)...................... 303 Backvarnare för korsande
trafik .................................... 310
Monitor för döda vinkeln (BSM) ................................. 307
Byte
Däck .............................. 593, 608
Elektronisk nyckel, batteri ..... 519
Fjärrkontrollnyckel, batteri ..... 519
Glödlampor ........................... 537
Säkringar............................... 523
Bältesvarnare för
framsätespassageraren ........ 568
Bärbar askkopp........................ 453
CD-spelare
*.............................. 356
Chassinummer och
typskylt ................................... 651
Differential ................................ 665
Dimljus ...................................... 251 Byte av glödlampor ....... 544, 549
Strömställare ......................... 251
Watt-tal.................................. 671
Dimljus bak .............................. 251
Byte av glödlampor ............... 549
Strömställare ......................... 251
Watt-tal.................................. 671 Domkraft
Modeller med
domkraft ..................... 594, 609
Placering av garagedomkraft .................. 481
DPF (Partikelfilter) ................... 235
DPNR (Diesel Particulate NOx Reduction system)........ 235
Dubbelsidig låsning .................. 74
Dynamic Torque Control AWD........................................ 293
Däck .......................................... 502
Byte............................... 593, 608
Dimension ............................. 669
Däckrotation.......................... 503
Kedjor ................................... 313
Kontroll.................................. 502
Lufttryck ................................ 669
Om du får punktering .... 593, 608
Reservdäck ........................... 593
System för däcktryckskontroll ............... 504
Varningslampa ...................... 569
Vinterdäck ............................. 316
Dörrar Bagagelucka ......................... 126
Barnsäkra lås, bakdörr.......... 124
Dörrfönster ............................ 156
Dörrlås .......................... 122, 126
Sidodörrar ............................. 122
Yttre backspeglar .................. 152
Öppen dörr, varningslampa .................... 568
Öppen dörr, varningssummer ................. 111
C
D
RAV4_OM_OM42A21SE_(SE).book Page 694 Wednesday, January 21, 2015 6:56 PM
