baterie TOYOTA RAV4 2014 Návod na použití (in Czech)

5
1
8
7
6
5
4
3
2
RAV4_OM_OM42A21CZ_(EE)
5-3. Používání osv ětlení interiéru
P řehled osvětlení
interiéru............................481
•Vnit řní lampičky .............482
•Osobní lampi čky ............482
5-4. Používání úložných prostor ů
P řehled úložných
prostor ů...........................484
• Odkládací schránka .......485
• Schránka v konzole .......486
• Držáky nápoj ů................487
• Držáky lahví ...................488
Vybavení zavazadlového
prostoru ...........................489
5-5. Další vybavení interiéru
Slune ční clony
a kosmetická zrcátka .......499
Hodiny................................500
P řenosný popelník .............501
Napájecí zásuvky...............502
Vyh řívání sedadel ..............503
Op ěrka paží .......................505
Há čky na oděvy .................506
P řídržná madla ..................507
6-1. Údržba a pé če
Č istění a ochrana
exteriéru vozidla .............. 510
Č istění a ochrana
interiéru vozidla ............... 515
6-2. Údržba
Požadavky na údržbu........ 519
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí....................... 522
Kapota ............................... 526
Umíst ění podlahového
zvedáku........................... 528
Motorový prostor ............... 530
Pneumatiky ....................... 549
Tlak hušt ění pneumatik ..... 562
Kola ................................... 565
Filtr klimatizace ................. 568
Baterie bezdrátového
dálkového ovládání/
elektronického klí če ........ 570
Kontrola a vým ěna
pojistek ............................ 574
Žárovky ............................. 589
6Údržba a pé če

10
RAV4_OM_OM42A21CZ_(EE)
SRS airbagy a p ředepínače bezpečnostních pásů ve vašem vozidle obsahují
výbušné chemické látky. Pokud jsou airbagy a p ředepínače bezpečnostních
pás ů ponechány ve vozidle při jeho likvidaci, mohou způsobit nehodu, jako je
požár. Ujist ěte se proto, zda před likvidací vozidla jsou systémy SRS airbagů
a p ředepínačů bezpečnostních pásů z vozidla demontovány a zlikvidovány
kvalifikovaným servisem nebo autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Likvidace vašeho vozidla
Ve vašem vozidle jsou použity baterie a/nebo akumulátory. Nelikvidujte je
vyhozením do okolního prost ředí, ale využijte vhodné sběrné systémy.
(Sm ěrnice 2006/66/ES)

1233-1. Informace o klíčích
3
Ovládání jednotlivých komponent
ů
RAV4_OM_OM42A21CZ_(EE)
Pro vytáhnutí mechanického klíče
stiskn ěte uvolňovací tlačítko a vy-
táhn ěte klíč ven.
Mechanický klíč může být zasunut
pouze v jednom sm ěru, protože
klí č má drážku pouze na jedné
stran ě. Pokud nejde zasunout klíč
do zámku, oto čte ho a znovu ho
zasu ňte.
Mechanický klí č po jeho použití uložte do elektronického klíče. Noste me-
chanický klí č společně s elektronickým klíčem. Pokud se baterie elektro-
nického klí če vybije nebo funkce nastupování řádně nefunguje, budete
pot řebovat mechanický klíč. (S. 680)
Používání mechanického klíče
(vozidla se systémem bezklí čového nastupování a startování)

1323-2. Otevírání, zavírání a zamykání dveří
RAV4_OM_OM42A21CZ_(EE)
■ Funkce šetření energie baterie
Funkce šet ření energie baterie bude aktivována, aby zabránila vybití baterie
elektronického klí če a akumulátoru vozidla, když vozidlo není používáno delší
dobu.
● V následujících situacích může systému bezklíčového nastupování a starto-
vání chvíli trvat, než odemkne dve ře.
• Elektronický klí č byl ponechán v oblasti přibližně 2 m od vozidla po dobu
10 minut nebo déle.
• Systém bezklí čového nastupování a startování nebyl používán 5 dní nebo
déle.
● Pokud systém bezklíčového nastupování a startování nebyl použit 14 dní
nebo déle, dve ře nemohou být odemknuty, kromě dveří řidiče. V tom přípa-
d ě uchopte kliku dveří řidiče, nebo použijte bezdrátové dálkové ovládání
nebo mechanický klí č, abyste odemkli dveře.
■ Funkce šetření energie baterie elektronického klíče
Když je nastaven režim šet ření energie baterie, vybíjení baterie je minimali-
zováno zastavením p říjmu radiových vln elektronickým klíčem.
Stiskn ěte dvakrát při stisknutí a dr-
žení . Ov ěřte, že indikátor elektro-
nického klí če 4krát blikne.
Když je režim šet ření energie baterie na-
staven, nem ůže být používán systém
bezklí čového nastupování a startování.
Pro zrušení této funkce stiskn ěte kteréko-
liv tlačítko elektronického klíče.

1333-2. Otevírání, zavírání a zamykání dveří
3
Ovládání jednotlivých komponent
ů
RAV4_OM_OM42A21CZ_(EE)
■ Podmínky ovlivňující činnost
Systém bezklí čového nastupování a startování používá slabé radiové vlny.
V následujících situacích m ůže být ovlivněna komunikace mezi elektronic-
kým klí čem a vozidlem, což brání systému bezklíčového nastupování a star-
tování, bezdrátovému dálkovému ovládání a systému imobilizéru motoru ve
správné funkci.
(Zp ůsoby řešení: S. 680)
● Když je baterie elektronického klíče vybitá
● V blízkosti TV vysílačů, elektráren, čerpacích stanic, radiových stanic, vel-
koplošných obrazovek, letiš ť nebo zařízení, která generují silné radiové vlny
nebo elektrický šum
● Když máte u sebe přenosné rádio, mobilní telefon, bezdrátový telefon nebo
jiné bezdrátové komunika ční zařízení
● Když je elektronický klíč v kontaktu s následujícími kovovými předměty nebo
je jimi p řekryt
• Karty potažené hliníkovou fólií
• Krabi čky cigaret, které mají uvnitř hliníkovou fólii
• Kovové pen ěženky nebo brašny
•Mince
•Oh řívače rukou vyrobené z kovu
• Média, jako jsou disky CD a DVD
● Když jsou poblíž používány jiné bezdrátové klíče (které vysílají radiové vlny)
● Když nosíte elektronický klíč společně s následujícími zařízeními, které vy-
sílají radiové vlny
• Elektronický klí č jiného vozidla nebo bezdrátový klíč, který vysílá radiové
vlny
• Osobní po čítače nebo zařízení PDA
• Digitální audio p řehrávače
•P řenosné herní systémy
● Pokud je použito tónování oken s obsahem kovů nebo jsou na zadní okno
p řipevněny kovové předměty
● Když je elektronický klíč umístěn v blízkosti nabíječky baterií nebo elektro-
nických za řízení

1353-2. Otevírání, zavírání a zamykání dveří
3
Ovládání jednotlivých komponent
ů
RAV4_OM_OM42A21CZ_(EE)
■ Poznámky k zamykání dveří
● Dotykem zamykacího senzoru, když nosíte rukavice, můžete zamknutí po-
zdržet nebo mu zabránit. Sejm ěte rukavice a dotkněte se zamykacího sen-
zoru znovu.
● Když je prováděno zamykání použitím zamykacího senzoru, rozpoznávací
signály se ukáží až dvakrát po sob ě. Poté již nebudou poskytnuty žádné
rozpoznávací signály. (Je-li ve výbav ě)
● Pokud je klika dveří mokrá, když je elektronický klíč v účinném dosahu, dve-
ř e se mohou opakovaně zamykat a odemykat. V tom případě postupujte
podle následujících nápravných opat ření pro umytí vozidla:
•Umíst ěte elektronický klíč do polohy 2 m nebo dále od vozidla. (Dejte po-
zor, aby nedošlo ke krádeži klí če.)
• Nastavte elektronický klí č do režimu šetření energie baterie, abyste vyřa-
dili systém bezklí čového nastupování a startování. (S. 132)
● Pokud je elektronický klíč uvnitř vozidla a klika dveří se namočí při mytí vozi-
dla, na multiinforma čním displeji se může zobrazit hlášení a vně vozidla za-
zní bzu čák. Pro vypnutí alarmu zamkněte všechny dveře.
● Zamykací senzor nemusí fungovat správně, pokud přijde do kontaktu s le-
dem, sn ěhem, blátem, atd. Očistěte zamykací senzor a zkuste ho použít
znovu, nebo použijte zamykací senzor na spodní části kliky dveří.
■ Poznámky k funkci odemykání
● Náhlé přiblížení k účinnému dosahu nebo klice dveří může zabránit ode-
mknutí dve ří. V tom případě vraťte kliku dveří do původní polohy a zkontro-
lujte, zda se dve ře odemknou předtím, než opět zatáhnete za kliku dveří.
● Uchopením kliky, když nosíte rukavice, se nemusejí dveře odemknout.
● Pokud je klika dveří mokrá, když je elektronický klíč v účinném dosahu, dve-
ř e se mohou opakovaně zamykat a odemykat. V tom případě postupujte
podle následujících nápravných opat ření pro umytí vozidla:
•Umíst ěte elektronický klíč do polohy 2 m nebo dále od vozidla. (Dejte po-
zor, aby nedošlo ke krádeži klí če.)
• Nastavte elektronický klí č do režimu šetření energie baterie, abyste vyřa-
dili systém bezklí čového nastupování a startování. (S. 132)
● Pokud je v oblasti detekce jiný elektronický klíč, odemknutí dveří po uchope-
ní kliky dve ří může trvat trochu déle.

1373-2. Otevírání, zavírání a zamykání dveří
3
Ovládání jednotlivých komponent
ů
RAV4_OM_OM42A21CZ_(EE)
■ Vybití baterie elektronického klíče
● Životnost standardní baterie je 1 až 2 roky.
● Pokud se baterie vybije, v kabině zazní alarm, když se vypne motor.
( S. 640)
● Protože elektronický klíč neustále přijímá radiové vlny, baterie se vybije,
i když není elektronický klí č používán. Následující příznaky signalizují, že
baterie elektronického klí če může být vybitá. Když je to nezbytné, baterii vy-
m ěňte. (S. 570)
• Systém bezklí čového nastupování a startování nebo bezdrátové dálkové
ovládání nefunguje.
• Oblast detekce se zmenšuje.
• LED indikátor na klí či se nerozsvítí.
● Abyste zabránili vážnému poškození elektronického klíče, nenechávejte ho
ve vzdálenosti do 1 m od následujících elektrických za řízení, která vytvářejí
magnetické pole:
•TV p řijímače
• Osobní po čítače
• Mobilní telefony, bezdrátové telefony a nabíje čky baterií
• Nabíje čky mobilních telefonů nebo bezdrátových telefonů
• Stolní lampy
• Induk ční kuchyňská zařízení
■ Když je baterie elektronického klíče úplně vybitá
 S. 570
■ Přizpůsobení
Nastavení (nap ř. systém bezklíčového nastupování a startování) může být
zm ěněno.
(P řizpůsobitelné funkce: S. 730)
■ Pokud byl systém bezklíčového nastupování a startování deaktivován
vp řizpůsobeném nastavení
● Zamykání a odemykání dveří:
Použijte bezdrátové dálkové ovládání nebo mechanický klí č.
( S. 148, 680)
● Startování motoru a přepínání režimů spínače motoru: S. 681
● Vypnutí motoru: S. 237

1503-2. Otevírání, zavírání a zamykání dveří
RAV4_OM_OM42A21CZ_(EE)
■ Když bezdrátové dálkové ovládání nefunguje správně (vozidla se systé-
mem bezklí čového nastupování a startování)
Zamykání a odemykání dve ří: Použijte mechanický klíč. (S. 680)
■ Vyčerpání baterie klíče
Vozidla bez systému bezklíčového nastupování a startování
Pokud funkce bezdrátového dálkového ovládání nefunguje, baterie m ůže být
vy čerpaná. Když je to nezbytné, baterii vyměňte. (S. 570)
Vozidla se systémem bezklíčového nastupování a startování
 S. 137
■ Když je baterie elektronického klíče úplně vybitá
 S. 570
■ Ověření čísla registrovaného klíče
Č ísla klíčů, které jsou již zaregistrovány k vozidlu, je možné ověřit. O podrob-
nosti požádejte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka.
■ Přizpůsobení
Nastavení (nap ř. systém bezdrátového dálkového ovládání) může být změ-
n ěno.
(P řizpůsobitelné funkce: S. 730)

2404-2. Postupy pro jízdu
RAV4_OM_OM42A21CZ_(EE)
■Funkce automatického vypnutí napájení
Vozidla s automatickou převodovkou nebo Multidrive
Pokud je vozidlo ponecháno v režimu P ŘÍSLUŠENSTVÍ nebo ZAPALOVÁNÍ
ZAPNUTO (motor neb ěží) více než jednu hodinu s řadicí pákou v P, spínač
motoru se automaticky vypne. Tato funkce však nem ůže zcela ochránit aku-
mulátor p řed vybitím. Nenechávejte vozidlo se spínačem motoru v režimu
P ŘÍSLUŠENSTVÍ nebo ZAPALOVÁNÍ ZAPNUTO po dlouhou dobu, když ne-
b ěží motor.
Vozidla s manuální převodovkou
Pokud je vozidlo ponecháno v režimu P ŘÍSLUŠENSTVÍ nebo ZAPALOVÁNÍ
ZAPNUTO (motor neb ěží) více než jednu hodinu, spínač motoru se automa-
ticky vypne. Tato funkce však nem ůže zcela ochránit akumulátor před vybi-
tím. Nenechávejte vozidlo se spína čem motoru v režimu PŘÍSLUŠENSTVÍ
nebo ZAPALOVÁNÍ ZAPNUTO po dlouhou dobu, když neb ěží motor.
■ Vybití baterie elektronického klíče
 S. 137
■ Podmínky ovlivňující činnost
 S. 133
■ Poznámky k funkci nastupování
 S. 134
■ Pokud motor nestartuje
● Systém imobilizéru motoru nemusel být deaktivován. (S. 87)
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
jiného řádně kvalifikovaného a vybaveného odborníka.
● Zámek volantu nemusel být zrušen.
■ Zámek volantu
Po vypnutí spína če motoru a otevření a zavření dveří se uzamkne volant
zd ůvodu funkce zámku volantu. Opětovným ovládáním spínače motoru se
zámek volantu automaticky zruší.

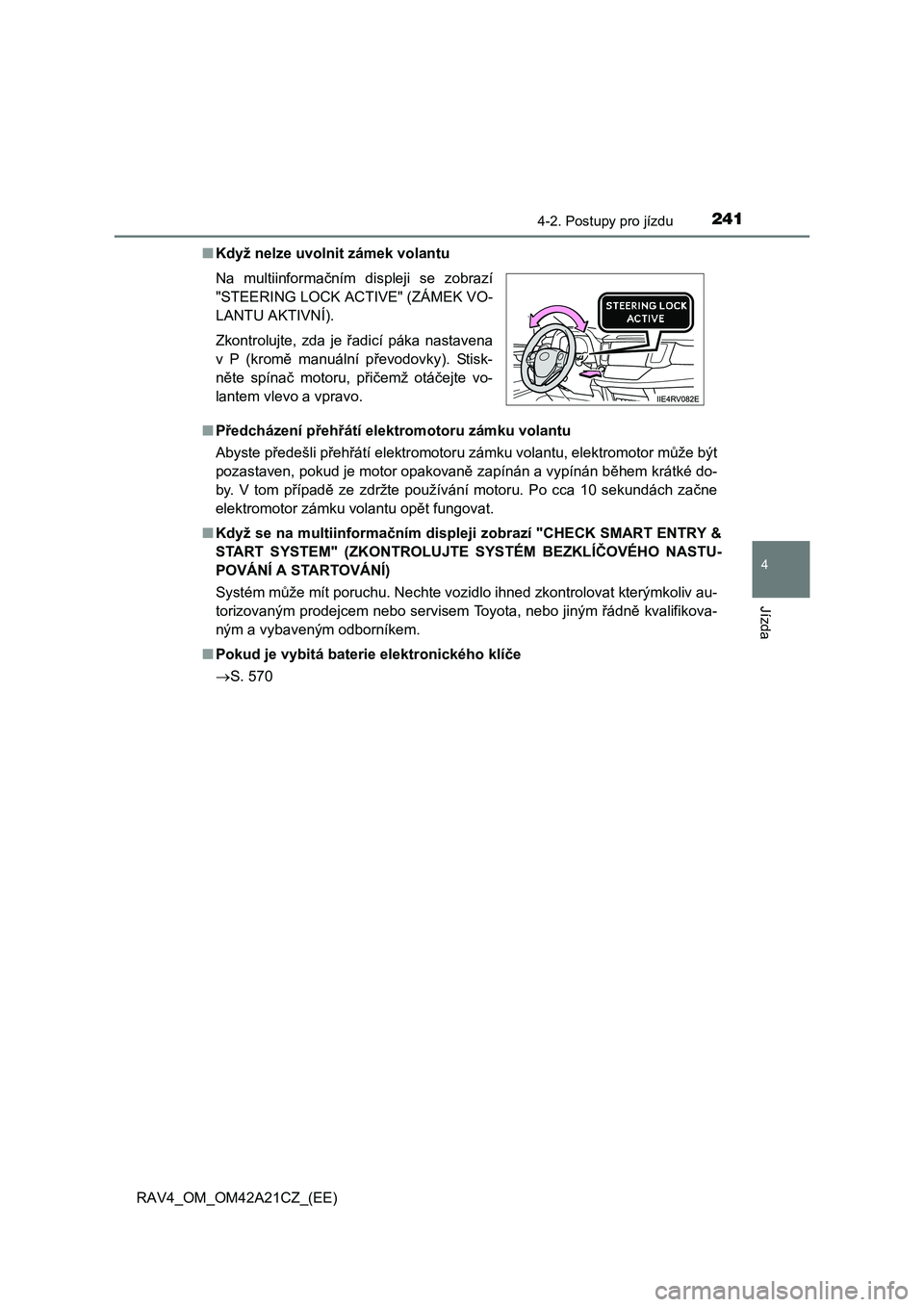

2414-2. Postupy pro jízdu
4
Jízda
RAV4_OM_OM42A21CZ_(EE)
■ Když nelze uvolnit zámek volantu
■ Předcházení přehřátí elektromotoru zámku volantu
Abyste p ředešli přehřátí elektromotoru zámku volantu, elektromotor může být
pozastaven, pokud je motor opakovan ě zapínán a vypínán během krátké do-
by. V tom p řípadě ze zdržte používání motoru. Po cca 10 sekundách začne
elektromotor zámku volantu op ět fungovat.
■ Když se na multiinformačním displeji zobrazí "CHECK SMART ENTRY &
START SYSTEM" (ZKONTROLUJTE SYSTÉM BEZKLÍ ČOVÉHO NASTU-
POVÁNÍ A STARTOVÁNÍ)
Systém m ůže mít poruchu. Nechte vozidlo ihned zkontrolovat kterýmkoliv au-
torizovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
■ Pokud je vybitá baterie elektronického klíče
 S. 570
Na multiinforma čním displeji se zobrazí
"STEERING LOCK ACTIVE" (ZÁMEK VO-
LANTU AKTIVNÍ).
Zkontrolujte, zda je řadicí páka nastavena
v P (krom ě manuální převodovky). Stisk-
n ěte spínač motoru, přičemž otáčejte vo-
lantem vlevo a vpravo.
