191
3

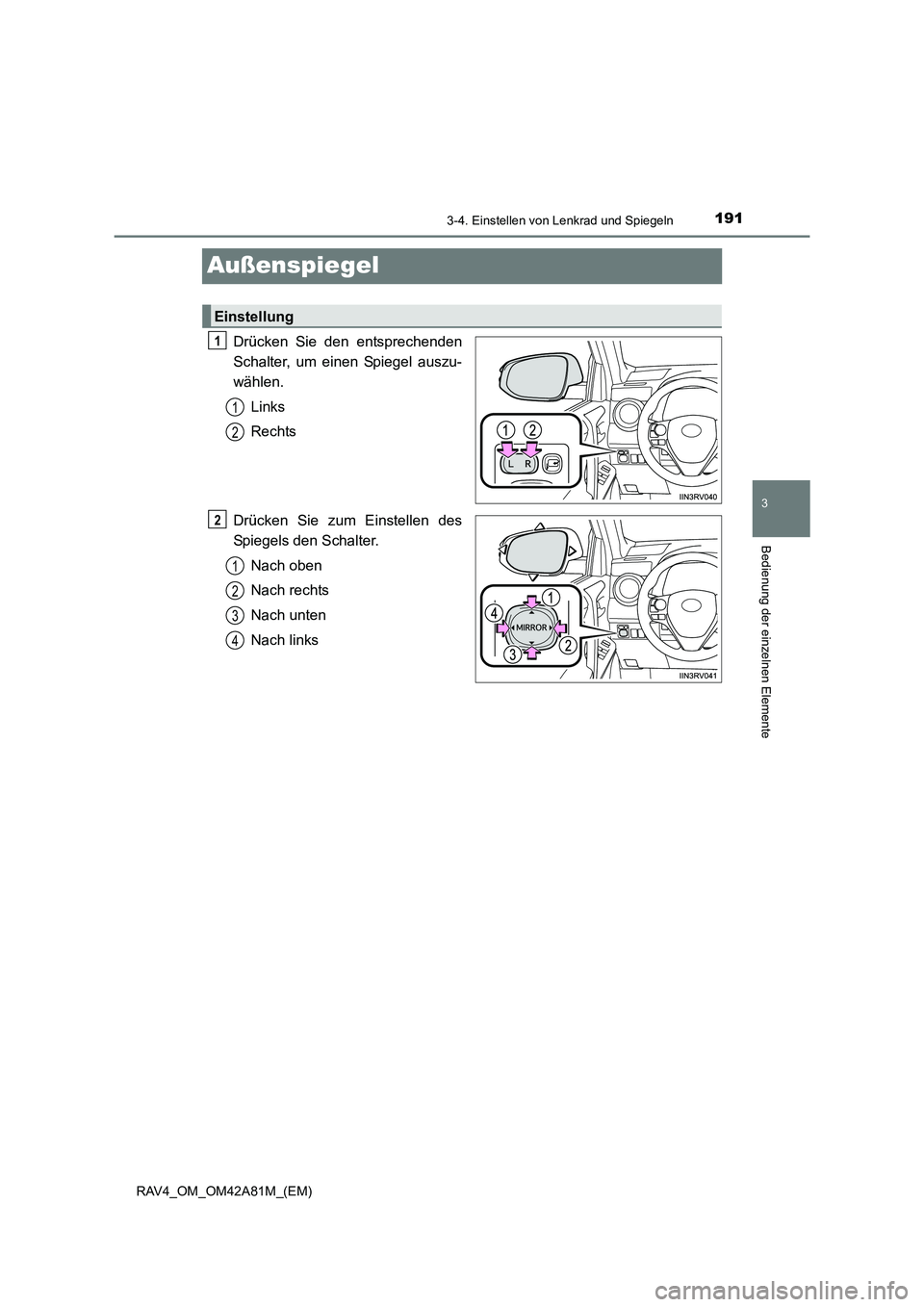

3-4. Einstellen von Lenkrad und Spiegeln
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
Außenspiegel
Drücken Sie den entsprechenden
Schalter, um einen Spiegel auszu-
wählen.Links
Rechts
Drücken Sie zum Einstellen des
Spiegels den Schalter. Nach oben
Nach rechts
Nach unten
Nach links
Einstellung
1
1
2
2
1
2
3
4

1923-4. Einstellen von Lenkrad und Spiegeln
RAV4_OM_OM42A81M_(EM)

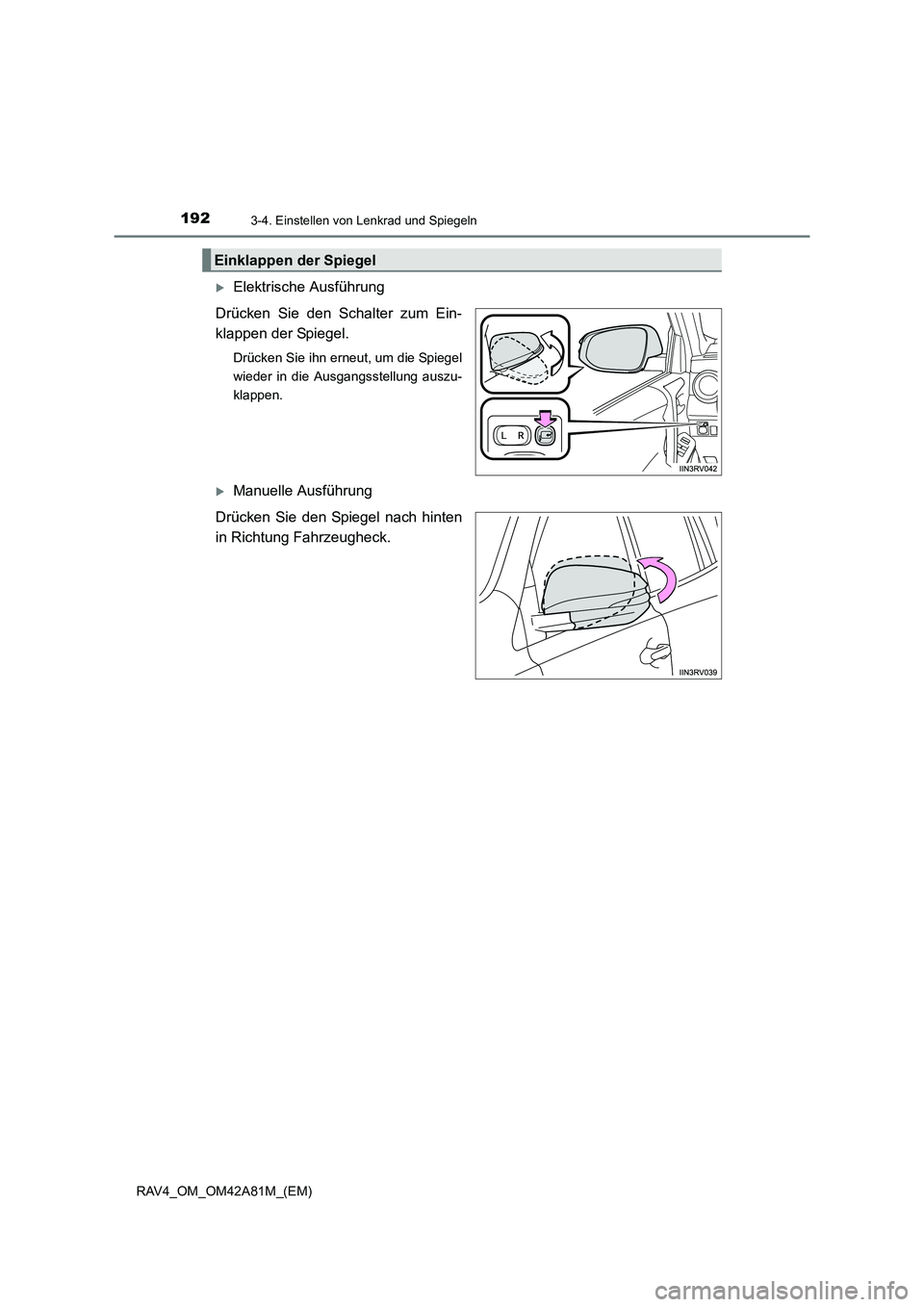

XElektrische Ausführung
Drücken Sie den Schalter zum Ein-
klappen der Spiegel.
Drücken Sie ihn erneut, um die Spiegel
wieder in die Ausgangsstellung auszu-
klappen.
XManuelle Ausführung
Drücken Sie den Spiegel nach hinten
in Richtung Fahrzeugheck.
Einklappen der Spiegel

1933-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
■Voraussetzung für die Einstellung des Spiegelwinkels
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ACC” oder “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus ACCESSORY oder IGNITION ON.
■ Selbstreinigende Außenspi egel (falls vorhanden)
Wenn sich z. B. bei Regen Wassertropfen auf der Spiegeloberfläche ansammeln,
sorgt der selbstreinigende (hydrophile) Effekt dafür, dass sich aus den Tropfen ein
Film bildet, der die Sicht verbessert. Unter den folgenden Umständen ist der selbstrei-
nigende Effekt vorübergehend eingeschränkt, aber nach 1 oder 2 Tagen in direktem
Sonnenlicht ist er wiederhergestellt.
● Nachdem Schmutz von den Spiegeln gewischt wurde
● Bei beschlagenen Spiegeln
● Nachdem das Fahrzeug in einer automatische Waschanlage gewachst wurde
● Nachdem das Fahrzeug längere Zeit in einer Tiefgarage ohne direktes Sonnenlicht
abgestellt war
■ Wenn die Spiegel beschlagen sind (Fahrzeuge mit Außenspiegelheizung)
Mithilfe der Spiegelheizung kann Beschlag von den Außenspiegeln entfernt werden.
Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegelheizung einzu-
schalten. ( →S. 389)

1943-4. Einstellen von Lenkrad und Spiegeln
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Wichtige Punkte beim Fahren
Beachten Sie die folgenden Vorsichtsmaßregeln während der Fahrt.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu schweren bzw. tödlichen Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während der Fahrt ein.
● Fahren Sie nicht mit eingeklappten Außenspiegeln.
● Vor Antritt der Fahrt müssen beide Außenspiegel ausgeklappt und ordnungsgemäß
eingestellt sein.
■ Während der Spiegeleinstellung
Um sowohl Verletzungen als auch Funktionsstörungen der Spiegel zu vermeiden,
achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel einge-
klemmt wird.
■ Wenn die Außenspiegelheizung in Betr ieb ist (Fahrzeug mit Außenspiegelhei-
zung)
Berühren Sie nicht die Außenspiegelflächen, da diese sehr heiß werden können,
wodurch es zu Verbrennungen kommen kann.
HINWEIS
■ Wenn die Spiegel vereist sind (Fahrz euge mit selbstreinigenden Außenspie-
geln)
Versuchen Sie nicht, das Eis abzukratzen, da dies den Selbstreinigungseffekt der
Spiegel beeinträchtigen würde. Schalten Sie stattdessen die Außenspiegelheizung
ein oder entfernen Sie das Eis mit warmem Wasser.

195
3
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)

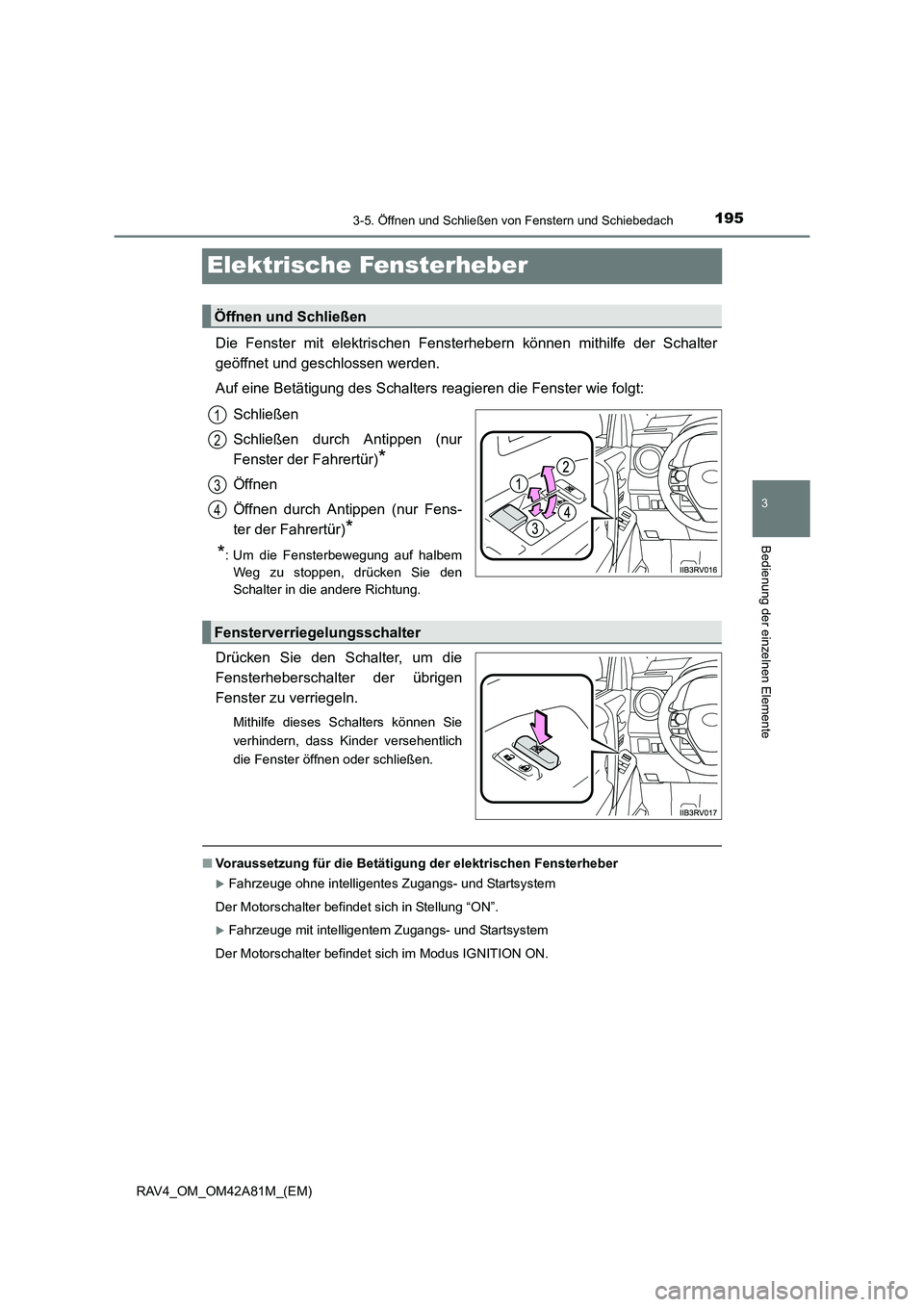

Elektrische Fensterheber
Die Fenster mit elektrischen Fensterhebern können mithilfe der Schalter
geöffnet und geschlossen werden.
Auf eine Betätigung des Schalters reagieren die Fenster wie folgt:
Schließen
Schließen durch Antippen (nur
Fenster der Fahrertür)
*
Öffnen
Öffnen durch Antippen (nur Fens-
ter der Fahrertür)
*
*
: Um die Fensterbewegung auf halbem
Weg zu stoppen, drücken Sie den
Schalter in die andere Richtung.
Drücken Sie den Schalter, um die
Fensterheberschalter der übrigen
Fenster zu verriegeln.
Mithilfe dieses Schalters können Sie
verhindern, dass Kinder versehentlich
die Fenster öffnen oder schließen.
■ Voraussetzung für die Betätigung der elektrischen Fensterheber
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
Öffnen und Schließen
1
2
3
4
Fensterverriegelungsschalter

1963-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4_OM_OM42A81M_(EM)■

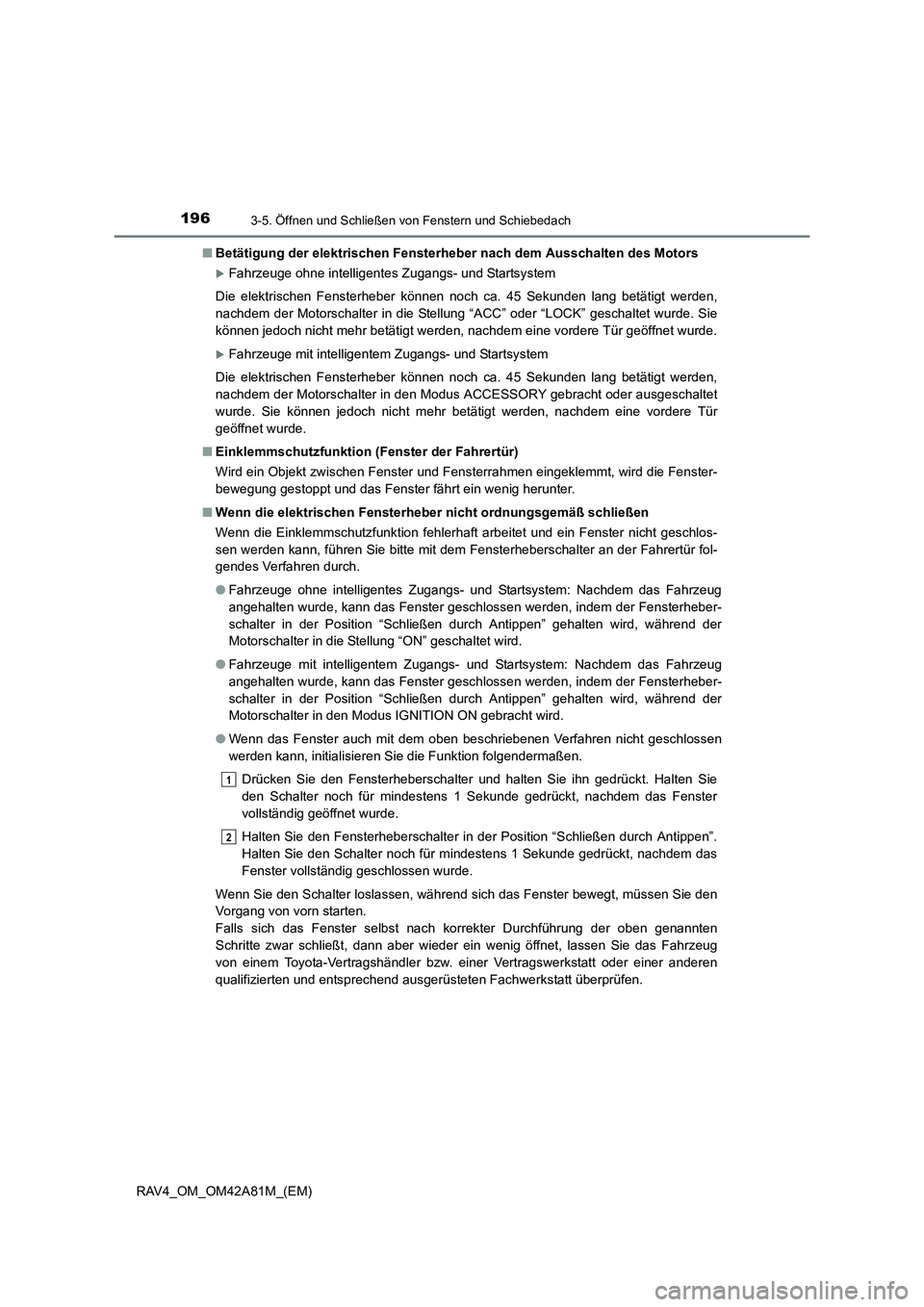

Betätigung der elektrisch en Fensterheber nach dem Ausschalten des Motors
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
nachdem der Motorschalter in die Stellung “ACC” oder “LOCK” geschaltet wurde. Sie
können jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
nachdem der Motorschalter in den Modus ACCESSORY gebracht oder ausgeschaltet
wurde. Sie können jedoch nicht mehr betätigt werden, nachdem eine vordere Tür
geöffnet wurde.
■ Einklemmschutzfunktion (Fenster der Fahrertür)
Wird ein Objekt zwischen Fenster und F ensterrahmen eingeklemmt, wird die Fenster-
bewegung gestoppt und das Fenster fährt ein wenig herunter.
■ Wenn die elektrischen Fensterheb er nicht ordnungsgemäß schließen
Wenn die Einklemmschutzfunktion fehlerhaft arbeitet und ein Fenster nicht geschlos-
sen werden kann, führen Sie bitte mit dem Fensterheberschalter an der Fahrertür fol-
gendes Verfahren durch.
● Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Nachdem das Fahrzeug
angehalten wurde, kann das Fenster gesch lossen werden, indem der Fensterheber-
schalter in der Position “Schließen durch Antippen” gehalten wird, während der
Motorschalter in die Stellung “ON” geschaltet wird.
● Fahrzeuge mit intelligentem Zugangs- und Startsystem: Nachdem das Fahrzeug
angehalten wurde, kann das Fenster gesch lossen werden, indem der Fensterheber-
schalter in der Position “Schließen durch Antippen” gehalten wird, während der
Motorschalter in den Modus IGNITION ON gebracht wird.
● Wenn das Fenster auch mit dem oben beschriebenen Verfahren nicht geschlossen
werden kann, initialisieren Sie die Funktion folgendermaßen.
Drücken Sie den Fensterheberschalter und halten Sie ihn gedrückt. Halten Sie
den Schalter noch für mindestens 1 Sekunde gedrückt, nachdem das Fenster
vollständig geöffnet wurde.
Halten Sie den Fensterheberschalter in der Position “Schließen durch Antippen”.
Halten Sie den Schalter noch für mindestens 1 Sekunde gedrückt, nachdem das
Fenster vollständig geschlossen wurde.
Wenn Sie den Schalter loslassen, während sich das Fenster bewegt, müssen Sie den
Vorgang von vorn starten.
Falls sich das Fenster selbst nach korrekter Durchführung der oben genannten
Schritte zwar schließt, dann aber wieder ein wenig öffnet, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
1
2

1973-5. Öffnen und Schließen von Fenstern und Schiebedach
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)

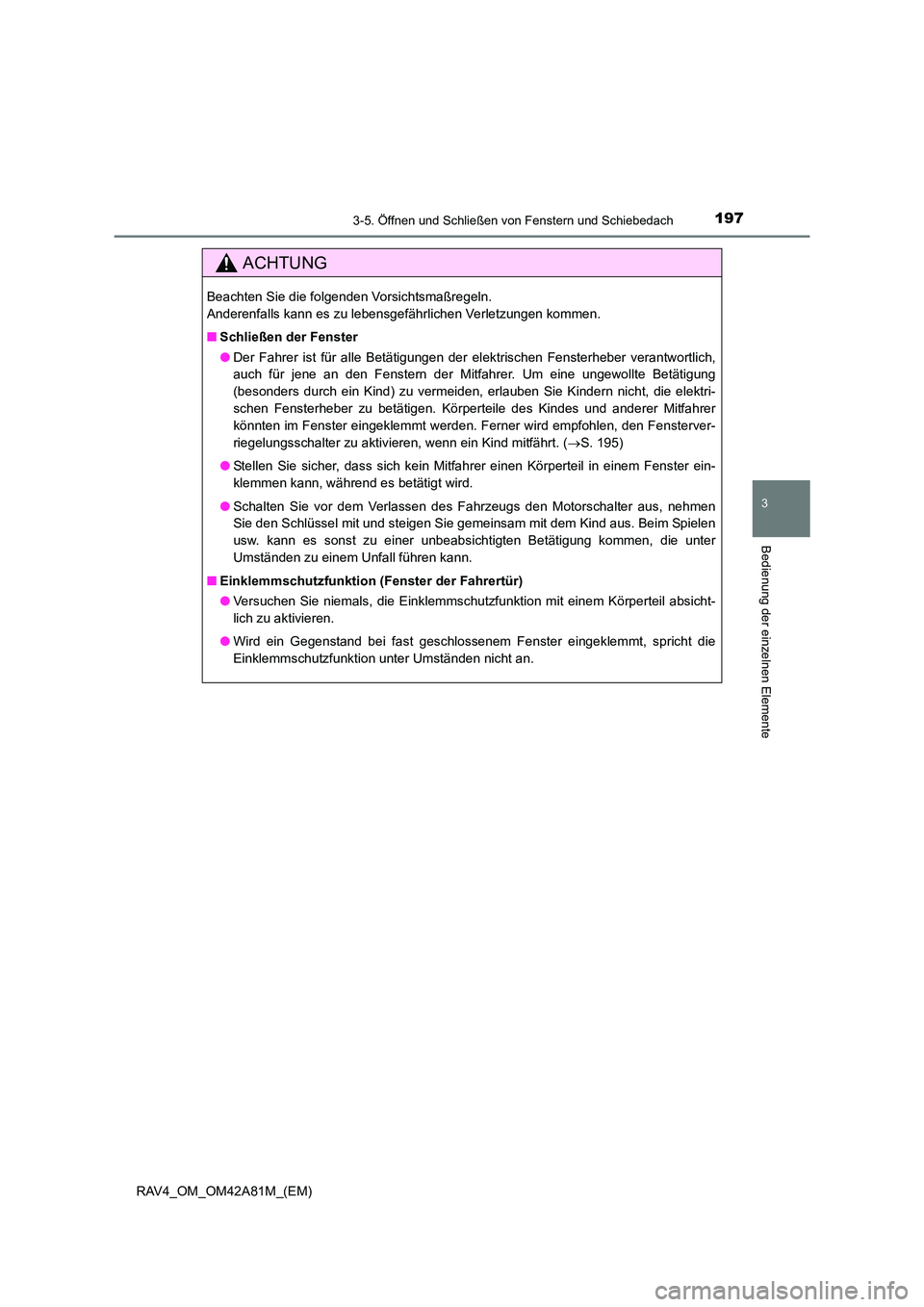

ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu lebensgefährlichen Verletzungen kommen.
■Schließen der Fenster
●Der Fahrer ist für alle Betätigungen der el ektrischen Fensterheber verantwortlich,
auch für jene an den Fenstern der Mitfahrer. Um eine ungewollte Betätigung
(besonders durch ein Kind) zu vermeiden, erlauben Sie Kindern nicht, die elektri-
schen Fensterheber zu betätigen. Körper teile des Kindes und anderer Mitfahrer
könnten im Fenster eingeklemmt werden. Ferner wird empfohlen, den Fensterver-
riegelungsschalter zu aktivieren, wenn ein Kind mitfährt. ( →S. 195)
● Stellen Sie sicher, dass sich kein Mitfahrer einen Körperteil in einem Fenster ein-
klemmen kann, während es betätigt wird.
● Schalten Sie vor dem Verlassen des Fahrzeugs den Motorschalter aus, nehmen
Sie den Schlüssel mit und steigen Sie gemeinsam mit dem Kind aus. Beim Spielen
usw. kann es sonst zu einer unbeabsichtigten Betätigung kommen, die unter
Umständen zu einem Unfall führen kann.
■ Einklemmschutzfunktion (F enster der Fahrertür)
● Versuchen Sie niemals, die Einklemmschutzfunktion mit einem Körperteil absicht-
lich zu aktivieren.
● Wird ein Gegenstand bei fast geschlossenem Fenster eingeklemmt, spricht die
Einklemmschutzfunktion unter Umständen nicht an.

1983-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4_OM_OM42A81M_(EM)

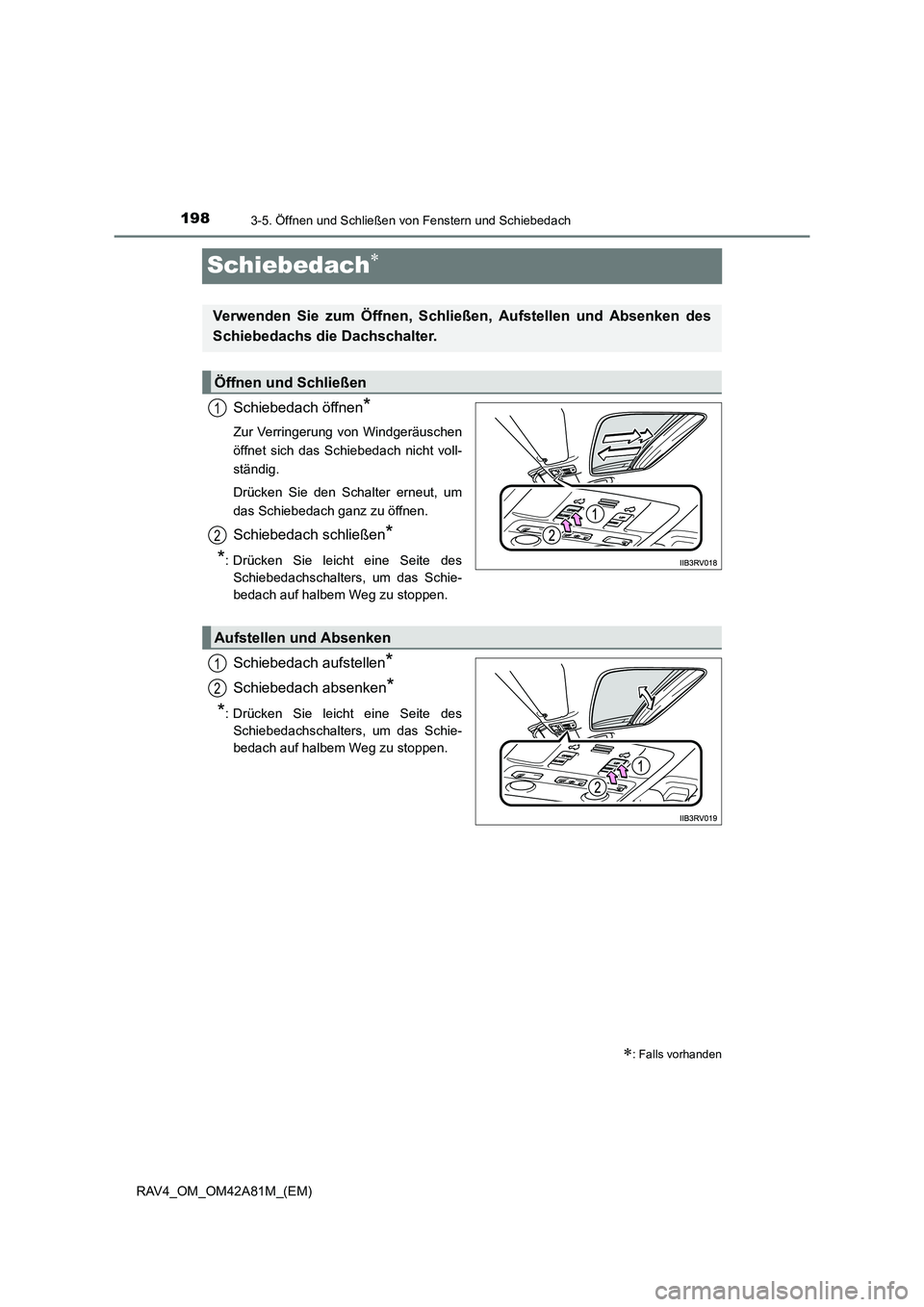

Schiebedach∗
Schiebedach öffnen*
Zur Verringerung von Windgeräuschen
öffnet sich das Schiebedach nicht voll-
ständig.
Drücken Sie den Schalter erneut, um
das Schiebedach ganz zu öffnen.
Schiebedach schließen*
*
: Drücken Sie leicht eine Seite des
Schiebedachschalters, um das Schie-
bedach auf halbem Weg zu stoppen.
Schiebedach aufstellen*
Schiebedach absenken*
*
: Drücken Sie leicht eine Seite des
Schiebedachschalters, um das Schie-
bedach auf halbem Weg zu stoppen.
∗: Falls vorhanden
Verwenden Sie zum Öffnen, Schließe n, Aufstellen und Absenken des
Schiebedachs die Dachschalter.
Öffnen und Schließen
1
2
Aufstellen und Absenken
1
2

1993-5. Öffnen und Schließen von Fenstern und Schiebedach
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)

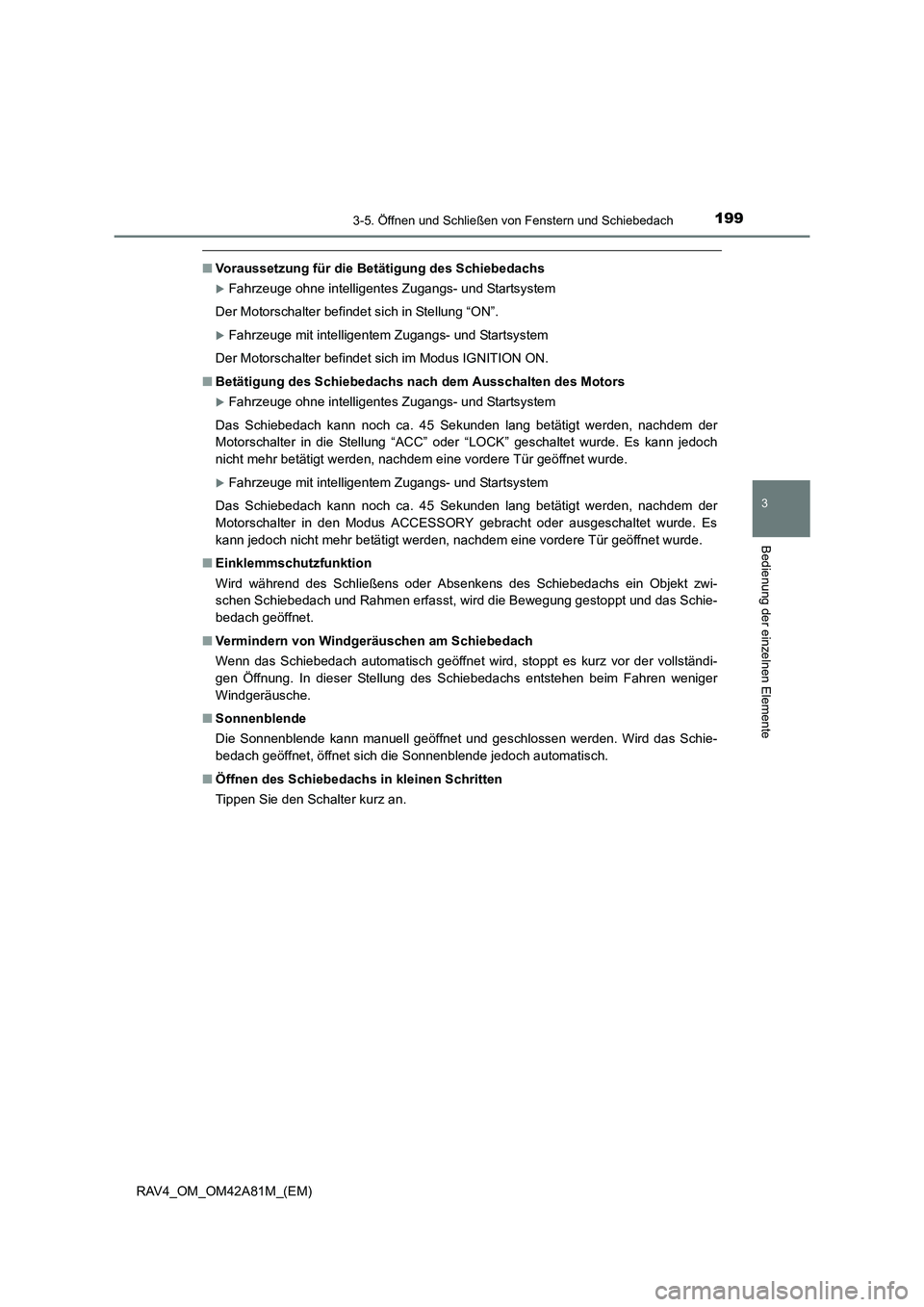

■Voraussetzung für die Be tätigung des Schiebedachs
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Betätigung des Schiebedachs nach dem Ausschalten des Motors
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Das Schiebedach kann noch ca. 45 Sekunden lang betätigt werden, nachdem der
Motorschalter in die Stellung “ACC” oder “LOCK” geschaltet wurde. Es kann jedoch
nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Das Schiebedach kann noch ca. 45 Sekunden lang betätigt werden, nachdem der
Motorschalter in den Modus ACCESSORY gebracht oder ausgeschaltet wurde. Es
kann jedoch nicht mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
■ Einklemmschutzfunktion
Wird während des Schließens oder Absenkens des Schiebedachs ein Objekt zwi-
schen Schiebedach und Rahmen erfasst, wird die Bewegung gestoppt und das Schie-
bedach geöffnet.
■ Vermindern von Windgeräuschen am Schiebedach
Wenn das Schiebedach automatisch geöffnet wird, stoppt es kurz vor der vollständi-
gen Öffnung. In dieser Stellung des Schiebedachs entstehen beim Fahren weniger
Windgeräusche.
■ Sonnenblende
Die Sonnenblende kann manuell geöffnet und geschlossen werden. Wird das Schie-
bedach geöffnet, öffnet sich die Sonnenblende jedoch automatisch.
■ Öffnen des Schiebedachs in kleinen Schritten
Tippen Sie den Schalter kurz an.

2003-5. Öffnen und Schließen von Fenstern und Schiebedach
RAV4_OM_OM42A81M_(EM)■

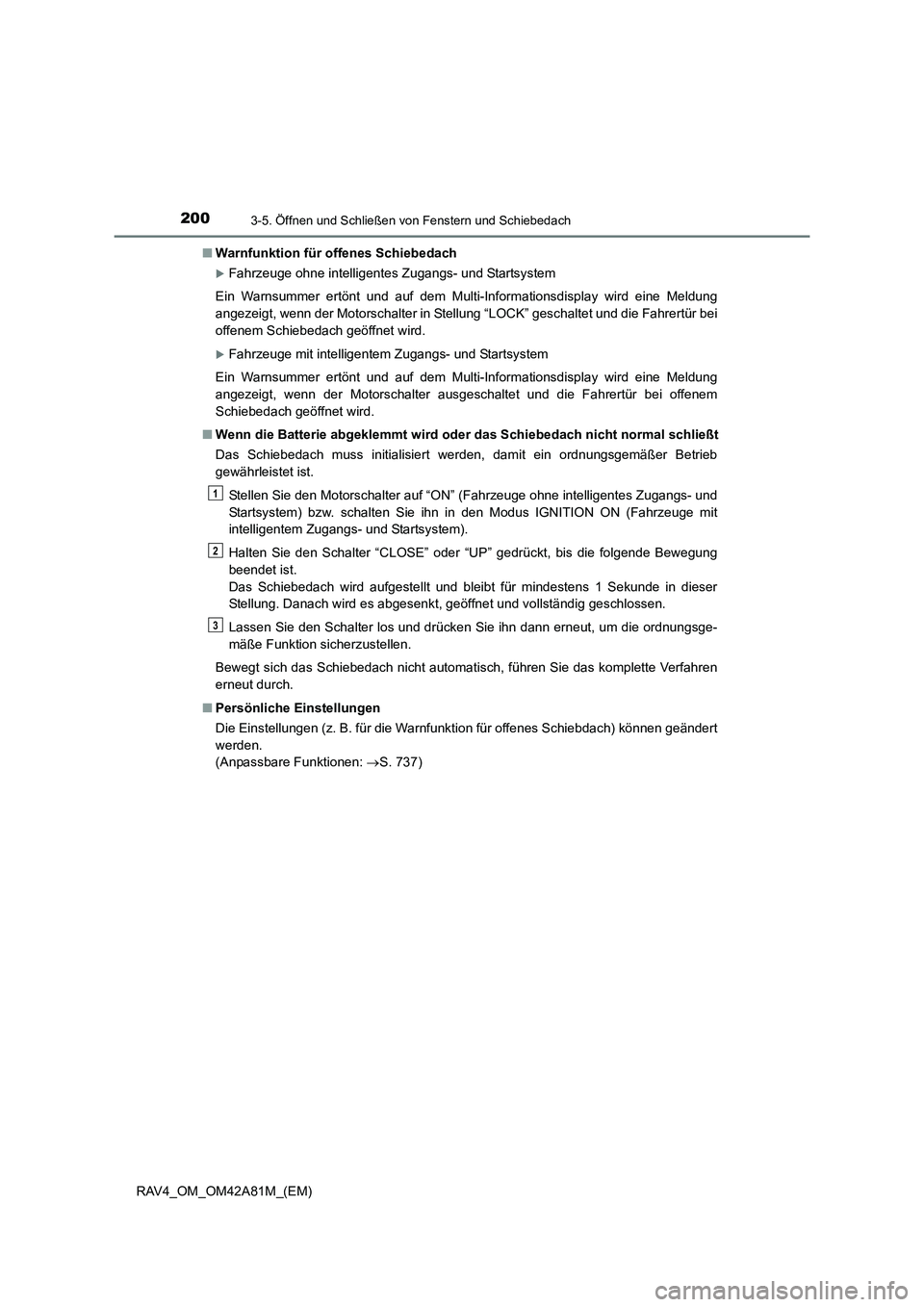

Warnfunktion für offenes Schiebedach
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt und auf dem Multi-Informationsdisplay wird eine Meldung
angezeigt, wenn der Motorschalter in Stellung “LOCK” geschaltet und die Fahrertür bei
offenem Schiebedach geöffnet wird.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt und auf dem Multi-Informationsdisplay wird eine Meldung
angezeigt, wenn der Motorschalter ausgeschaltet und die Fahrertür bei offenem
Schiebedach geöffnet wird.
■ Wenn die Batterie abgeklemmt wird oder das Schiebedach nicht normal schließt
Das Schiebedach muss initialisiert werden, damit ein ordnungsgemäßer Betrieb
gewährleistet ist.
Stellen Sie den Motorschalter auf “ON” (Fahrzeuge ohne intelligentes Zugangs- und
Startsystem) bzw. schalten Sie ihn in den Modus IGNITION ON (Fahrzeuge mit
intelligentem Zugangs- und Startsystem).
Halten Sie den Schalter “CLOSE” oder “UP” gedrückt, bis die folgende Bewegung
beendet ist.
Das Schiebedach wird aufgestellt und bleibt für mindestens 1 Sekunde in dieser
Stellung. Danach wird es abgesenkt, geöffnet und vollständig geschlossen.
Lassen Sie den Schalter los und drücken Sie ihn dann erneut, um die ordnungsge-
mäße Funktion sicherzustellen.
Bewegt sich das Schiebedach nicht automatisch, führen Sie das komplette Verfahren
erneut durch.
■ Persönliche Einstellungen
Die Einstellungen (z. B. für die Warnfunktion für offenes Schiebdach) können geändert
werden.
(Anpassbare Funktionen: →S. 737)
1
2
3
