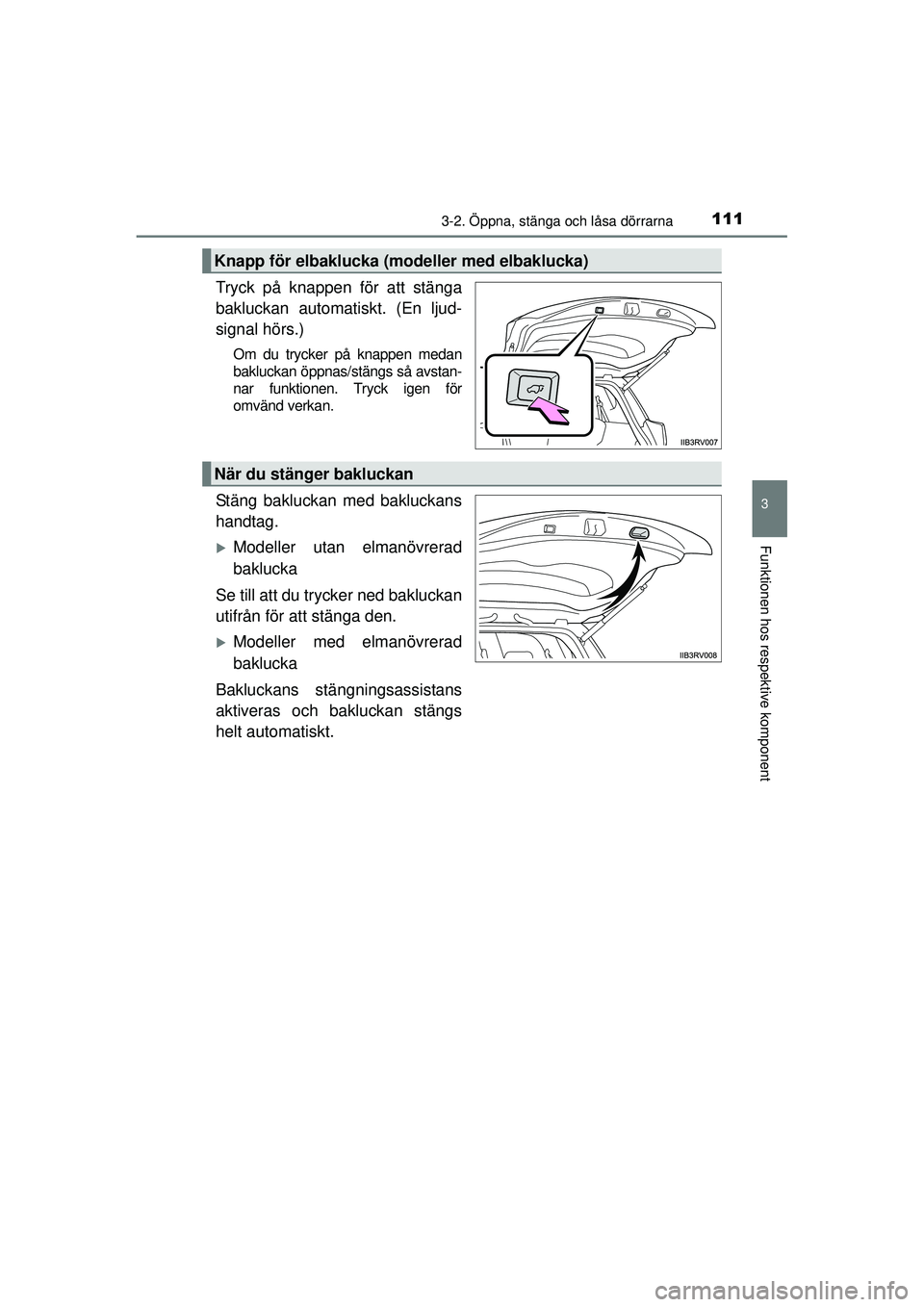

TOYOTA RAV4 2015 Bruksanvisningar (in Swedish)

1113-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A45SE
Tryck på knappen för att stänga
bakluckan automatiskt. (En ljud-
signal hörs.)
Om du trycker på knappen medan
bakluckan öppnas/stängs så avstan-
nar funktionen. Tryck igen för
omvänd verkan.
Stäng bakluckan med bakluckans
handtag.
XModeller utan elmanövrerad
baklucka
Se till att du trycker ned bakluckan
utifrån för att stänga den.
XModeller med elmanövrerad
baklucka
Bakluckans stängningsassistans
aktiveras och bakluckan stängs
helt automatiskt.
Knapp för elbaklucka (m odeller med elbaklucka)
När du stänger bakluckan
OM42A45SE.book Page 111 Frid ay, November 13, 2015 4:12 PM

1123-2. Öppna, stänga och låsa dörrarna
OM42A45SE
Funktionen för elbakluckan kan inaktiveras på informationsdisplayen.Tryck på eller på de ratt monterade kontrollerna, och välj
sedan informationsdisplayen.
Tryck på eller på de ratt monterade kontrollerna och välj
, tryck sedan på .
Välj ”System Settings” och tryck sedan på .
Tryck på . (”All Off” visas på informationsdisplayen.)
För varje gång trycks in aktiveras/inaktiveras systemet.
Elbakluckans öppetläge kan justeras.
■Använda informationsdisplayen
Tryck på eller på de rattmonterade kontrollerna, och välj
sedan informationsdisplayen.
Tryck på eller på de ratt monterade kontrollerna och välj
, tryck sedan på .
Välj ”Opening Adjustment” och tryck sedan på .
Välj önskat läge och tryck på . ( →Sid. 646)
■Använda reglaget till elbakluckan
Öppna bakluckan och juster a den till önskat läge.
Tryck på baklucksöppnaren på bakluckan och håll den intryckt
tills summertonen hörs fyra gånger.
Inaktivera elmanövreringen av bakl uckan (modeller med elbaklucka)
Justera bakluckans öppetläge (modeller med elbaklucka)
1
2
3
4
1
2
3
4
1
2
OM42A45SE.book Page 112 Friday, November 13, 2015 4:12 PM

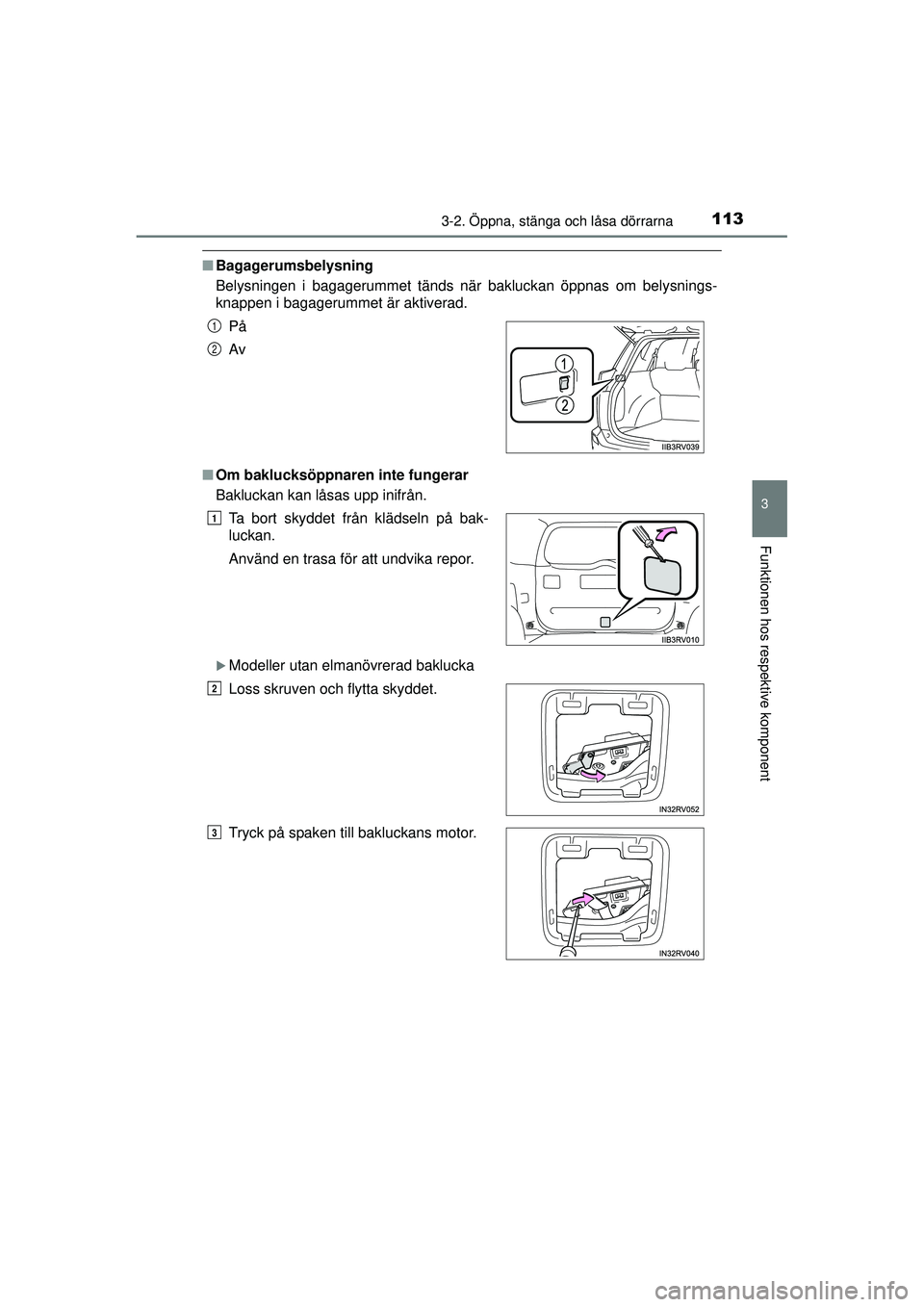

1133-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A45SE
■Bagagerumsbelysning
Belysningen i bagagerummet tänds när bakluckan öppnas om belysnings-
knappen i bagagerummet är aktiverad.
■ Om baklucksöppnaren inte fungerar
Bakluckan kan låsas upp inifrån.
XModeller utan elmanövrerad baklucka På
Av
Ta bort skyddet från klädseln på bak-
luckan.
Använd en trasa för att undvika repor.
Loss skruven och flytta skyddet.
Tryck på spaken till bakluckans motor.
1
2
1
2
3
OM42A45SE.book Page 113 Frid ay, November 13, 2015 4:12 PM

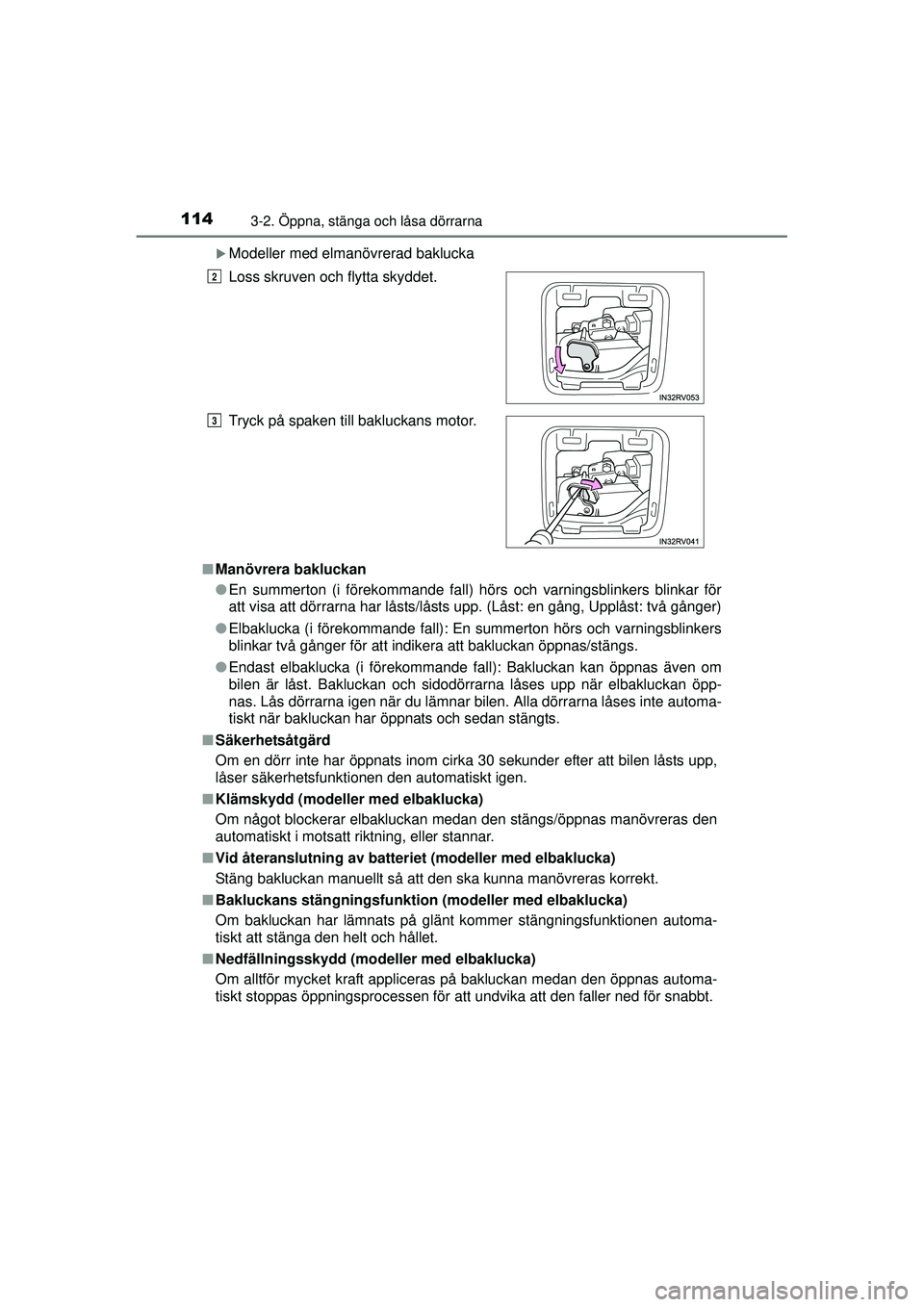

1143-2. Öppna, stänga och låsa dörrarna
OM42A45SE
XModeller med elmanövrerad baklucka
■ Manövrera bakluckan
●En summerton (i förekommande fall) hörs och varningsblinkers blinkar för
att visa att dörrarna har låsts/låsts upp. (Låst: en gång, Upplåst: två gånger)
● Elbaklucka (i förekommande fall): En summerton hörs och varningsblinkers
blinkar två gånger för att indikera att bakluckan öppnas/stängs.
● Endast elbaklucka (i förekommande fall): Bakluckan kan öppnas även om
bilen är låst. Bakluckan och sidodörrarna låses upp när elbakluckan öpp-
nas. Lås dörrarna igen när du lämnar bilen. Alla dörrarna låses inte automa-
tiskt när bakluckan har öppnats och sedan stängts.
■ Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.
■ Klämskydd (modeller med elbaklucka)
Om något blockerar elbakluckan medan den stängs/öppnas manövreras den
automatiskt i motsatt riktning, eller stannar.
■ Vid återanslutning av batterie t (modeller med elbaklucka)
Stäng bakluckan manuellt så att den ska kunna manövreras korrekt\
.
■ Bakluckans stängningsfunktion (modeller med elbaklucka)
Om bakluckan har lämnats på glänt kommer stängningsfunktionen automa-
tiskt att stänga den helt och hållet.
■ Nedfällningsskydd (modeller med elbaklucka)
Om alltför mycket kraft appliceras på bakluckan medan den öppnas automa-
tiskt stoppas öppningsprocessen för att undvika att den faller ned för sna\
bbt.Loss skruven och flytta skyddet.
Tryck på spaken till bakluckans motor.
2
3
OM42A45SE.book Page 114 Frid
ay, November 13, 2015 4:12 PM

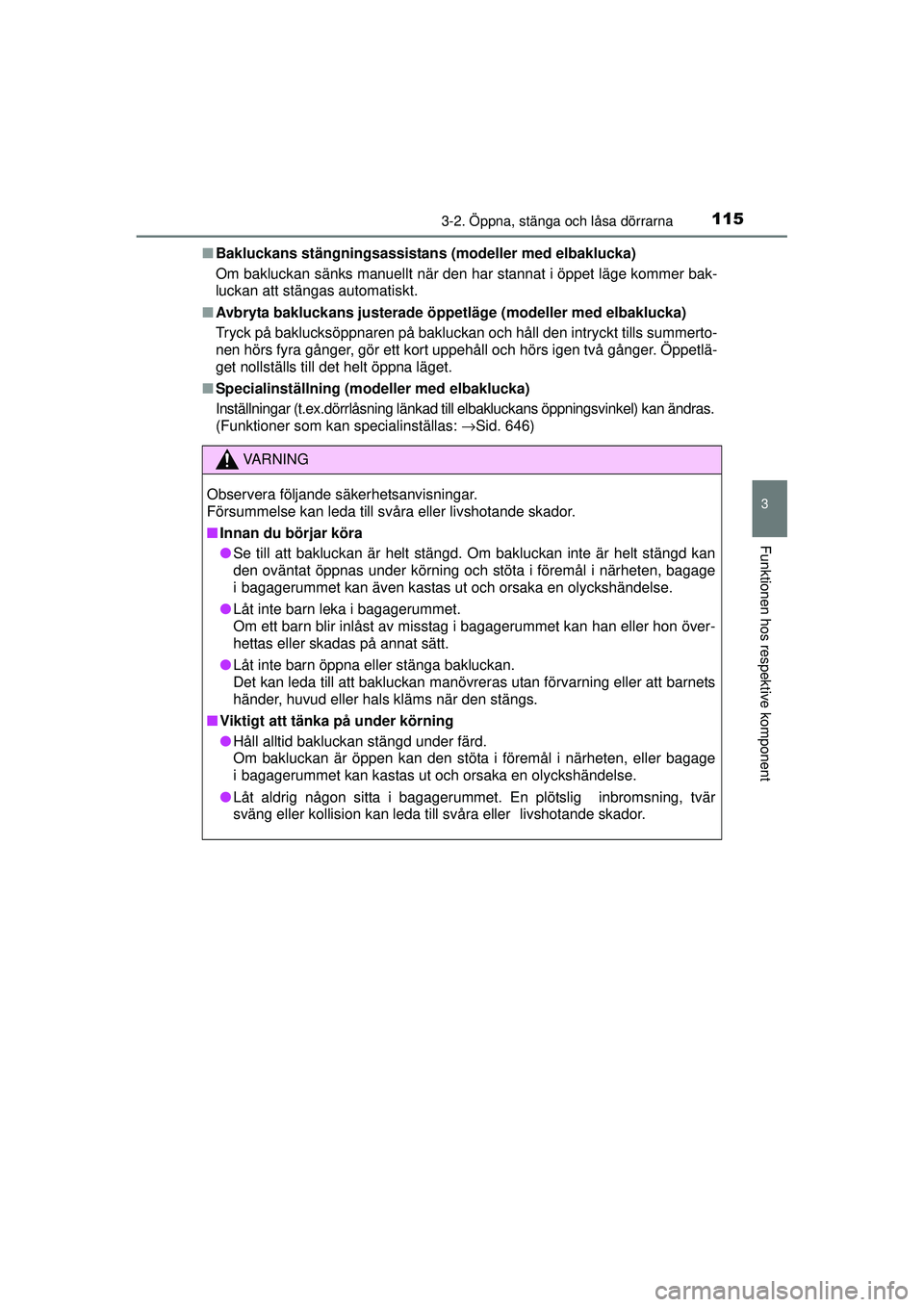

1153-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A45SE■
Bakluckans stängningsassistans (modeller med elbaklucka)
Om bakluckan sänks manuellt när den har stannat i öppet läge kommer bak-
luckan att stängas automatiskt.
■ Avbryta bakluckans justerade öppe tläge (modeller med elbaklucka)
Tryck på baklucksöppnaren på bakluckan och håll den intryckt tills summerto-
nen hörs fyra gånger, gör ett kort uppehåll och hörs igen två gånger. Öppetlä-
get nollställs till det helt öppna läget.
■ Specialinställning (modeller med elbaklucka)
Inställningar (t.ex.dörrlåsning länkad till elbakluckans öppningsvinkel) kan ändras.
(Funktioner som kan specialinställas: →Sid. 646)
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■Innan du börjar köra
● Se till att bakluckan är helt stängd. Om bakluckan inte är helt stängd kan
den oväntat öppnas under körning och stöta i föremål i närheten, bagage
i bagagerummet kan även kastas ut och orsaka en olyckshändelse.
● Låt inte barn leka i bagagerummet.
Om ett barn blir inlåst av misstag i bagagerummet kan han eller hon över-
hettas eller skadas på annat sätt.
● Låt inte barn öppna eller stänga bakluckan.
Det kan leda till att bakluckan manövreras utan förvarning eller att barnets
händer, huvud eller hals kläms när den stängs.
■ Viktigt att tänka på under körning
● Håll alltid bakluckan stängd under färd.
Om bakluckan är öppen kan den stöta i föremål i närheten, eller bagage
i bagagerummet kan kastas ut och orsaka en olyckshändelse.
● Låt aldrig någon sitta i bagagerummet. En plötslig inbromsning, tvär
sväng eller kollision kan leda till svåra eller livshotande skador.
OM42A45SE.book Page 115 Frid ay, November 13, 2015 4:12 PM

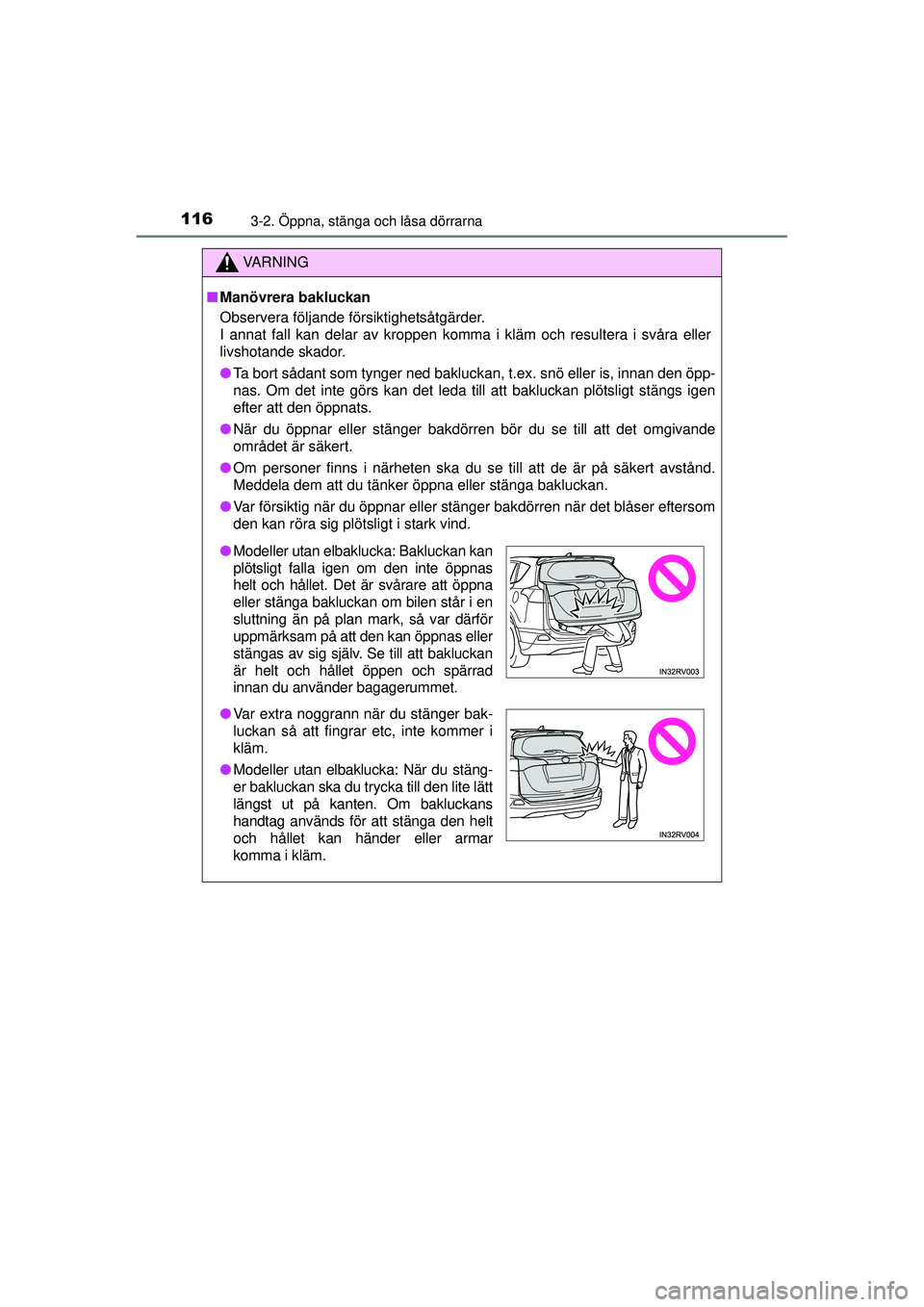

1163-2. Öppna, stänga och låsa dörrarna
OM42A45SE
VA R N I N G
■Manövrera bakluckan
Observera följande försiktighetsåtgärder.
I annat fall kan delar av kroppen komma i kläm och resultera i svåra eller
livshotande skador.
● Ta bort sådant som tynger ned bakluckan, t.ex. snö eller is, innan den öpp-
nas. Om det inte görs kan det leda till att bakluckan plötsligt stängs igen
efter att den öppnats.
● När du öppnar eller stänger bakdörren bör du se till att det omgivande
området är säkert.
● Om personer finns i närheten ska du se till att de är på säkert avstånd.
Meddela dem att du tänker öppna eller stänga bakluckan.
● Var försiktig när du öppnar eller stänger bakdörren när det blåser eftersom
den kan röra sig plötsligt i stark vind.
●Modeller utan elbaklucka: Bakluckan kan
plötsligt falla igen om den inte öppnas
helt och hållet. Det är svårare att öppna
eller stänga bakluckan om bilen står i en
sluttning än på plan mark, så var därför
uppmärksam på att den kan öppnas eller
stängas av sig själv. Se till att bakluckan
är helt och hållet öppen och spärrad
innan du använder bagagerummet.
● Var extra noggrann när du stänger bak-
luckan så att fingrar etc, inte kommer i
kläm.
● Modeller utan elbaklucka: När du stäng-
er bakluckan ska du trycka till den lite lätt
längst ut på kanten. Om bakluckans
handtag används för att stänga den helt
och hållet kan händer eller armar
komma i kläm.
OM42A45SE.book Page 116 Frid ay, November 13, 2015 4:12 PM

1173-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A45SE
VA R N I N G
●Dra inte i bakluckans dämpare (modeller utan elbaklucka) eller manöveraxel
(modeller med elbaklucka) för att stänga bakluckan och häng inte i bakluck-
ans dämpare (modeller utan elbakluc ka) eller manöveraxel (modeller med
elbaklucka).
Händerna han fastna i dämparna (modeller utan elbaklucka) eller göra så
att manöveraxeln (modeller med elbaklucka) går sönder, vilket kan orsaka
en olycka.
● Modeller utan elbaklucka: Om en cykelhållare eller liknande tungt föremål
är monterat på en baklucka kan den plötsligt stängas efter att den öpp-
nats, vilket kan få någons händer, huvud eller hals att komma i kläm och
skadas. Vid montering av tillbehör på bakluckan rekommenderas original-
tillbehör från Toyota.
■ Bakluckans stängningsfunktion (modeller med elbaklucka)
● Var försiktig när du använder bakluckans stängningsfunktion när systemet
för elbakluckan är inaktiverat.
●Om bakluckan har lämnats på glänt
kommer stängningsfunktionen automa-
tiskt att stänga den helt och hållet. Det
tar flera sekunder innan bakluckans
stängningsfunktion aktiveras. Se till att
inga fingrar eller liknande kommer i
kläm eftersom det kan orsaka benfrak-
turer eller andra allvarliga skador.
OM42A45SE.book Page 117 Frid ay, November 13, 2015 4:12 PM

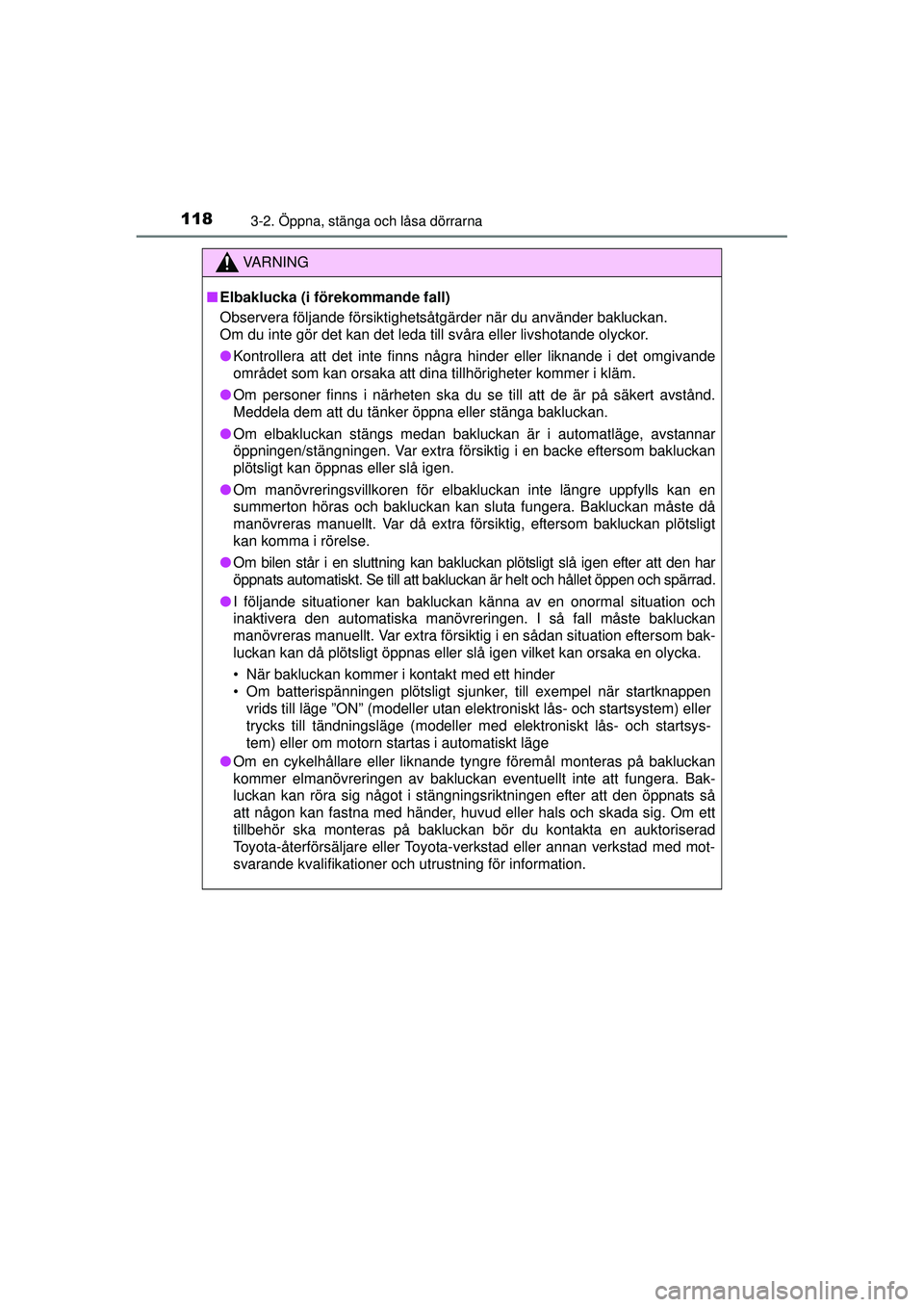

1183-2. Öppna, stänga och låsa dörrarna
OM42A45SE
VA R N I N G
■Elbaklucka (i förekommande fall)
Observera följande försiktighetsåtgärder när du använder bakluckan.
Om du inte gör det kan det leda till svåra eller livshotande olyckor.
● Kontrollera att det inte finns några hinder eller liknande i det omgivande
området som kan orsaka att dina tillhörigheter kommer i kläm.
● Om personer finns i närheten ska du se till att de är på säkert avstånd.
Meddela dem att du tänker öppna eller stänga bakluckan.
● Om elbakluckan stängs medan bakluckan är i automatläge, avstannar
öppningen/stängningen. Var extra försiktig i en backe eftersom bakluckan
plötsligt kan öppnas eller slå igen.
● Om manövreringsvillkoren för elbakluckan inte längre uppfylls kan en
summerton höras och bakluckan kan sluta fungera. Bakluckan måste då
manövreras manuellt. Var då extra försiktig, eftersom bakluckan plötsligt
kan komma i rörelse.
● Om bilen står i en sluttning kan bakluckan plötsligt slå igen efter att den har
öppnats automatiskt. Se till att bakluckan är helt och hållet öppen och spärrad.
● I följande situationer kan bakluckan känna av en onormal situation och
inaktivera den automatiska manövreringen. I så fall måste bakluckan
manövreras manuellt. Var extra försiktig i en sådan situation eftersom bak-
luckan kan då plötsligt öppnas eller slå igen vilket kan orsaka en olycka.
• När bakluckan kommer i kontakt med ett hinder
• Om batterispänningen plötsligt sjunker, till exempel när startknappen
vrids till läge ”ON” (modeller utan elektroniskt lås- och startsystem) eller
trycks till tändningsläge (modeller med elektroniskt lås- och startsys-
tem) eller om motorn startas i automatiskt läge
● Om en cykelhållare eller liknande tyngre föremål monteras på bakluckan
kommer elmanövreringen av bakluckan eventuellt inte att fungera. Bak-
luckan kan röra sig något i stängningsriktningen efter att den öppnats så
att någon kan fastna med händer, huvud eller hals och skada sig. Om ett
tillbehör ska monteras på bakluckan bör du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning för information.
OM42A45SE.book Page 118 Frid ay, November 13, 2015 4:12 PM

1193-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42A45SE
VA R N I N G
■Klämskydd (modeller med elbaklucka)
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
● Försök aldrig aktivera klämskyddet med någon del av kroppen.
● Klämskyddet kan sättas ur funktion om något fastnar i bakluckan strax
innan den stängs helt. Var försiktig så att du inte fastnar med fingrar eller
något annat.
● Klämskyddet fungerar eventuellt inte beroende på formen på föremålet
som fastnar. Var försiktig så att du inte fastnar med fingrar eller något
annat.
OBSERVERA
■Dämpare till baklucka (modeller utan elbaklucka)
Bakluckan är utrustad med dämpare som håller den på plats.
Observera följande säkerhetsanvisningar.
I annat fall kan dämparna till bakluckan skadas och orsaka funktionsstörningar.
● Placera inte händerna på dämparen och tryck den inte åt sidan.
●Fäst inga främmande föremål, till exem-
pel dekaler, plastfilm eller tejp på däm-
paren.
● Rör inte vid dämparen med handskar
eller andra tygföremål.
● Fäst inga andra tillbehör än Toyota ori-
ginaltillbehör på bakluckan.
Dämpare
OM42A45SE.book Page 119 Frid ay, November 13, 2015 4:12 PM

1203-2. Öppna, stänga och låsa dörrarna
OM42A45SE
OBSERVERA
■Bakluckans manöveraxel (modeller med elbaklucka)
Bakluckan är utrustad med manöveraxlar som håller den på plats.
Observera följande säkerhetsanvisningar.
I annat fall kan bakluckans manöveraxeln skadas och orsaka fel.
● Placera inte händerna på manöveraxeln och tryck den inte åt sidan.
■ Undvik störning i bakl uckans stängningsfunktion (modeller med elbak-
lucka)
Använd inte alltför stor kraft vid stängning av bakluckan medan stängnings-
funktionen används.
■ Undvik skador på elbakluckan (i förekommande fall)
● Se till att det inte har bildats is mellan bakluckan och karossen som kan
förhindra att bakluckan kan röra sig fritt. Om bakluckan öppnas eller
stängs medan den är belastad kan det ge upphov till fel.
● Använd inte alltför stor kraft för att stänga eller öppna bakluckan medan
elbakluckan manövreras.
● Se till att sensorerna inte skadas (de sitter till höger och vänster om elbak-
luckan) av en kniv eller något annat vasst föremål. Om sensorn kopplas
bort stängs elbakluckan inte automatiskt.
●Fäst inga främmande föremål, till exem-
pel dekaler, plastfilm eller tejp på på
manöveraxeln.
● Rör inte vid manöveraxeln med hand-
skar eller andra tygföremål.
● Montera inga tunga tillbehör på bak-
luckan. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrust-
ning om något ska fästas.
Manöveraxel
OM42A45SE.book Page 120 Frid ay, November 13, 2015 4:12 PM
