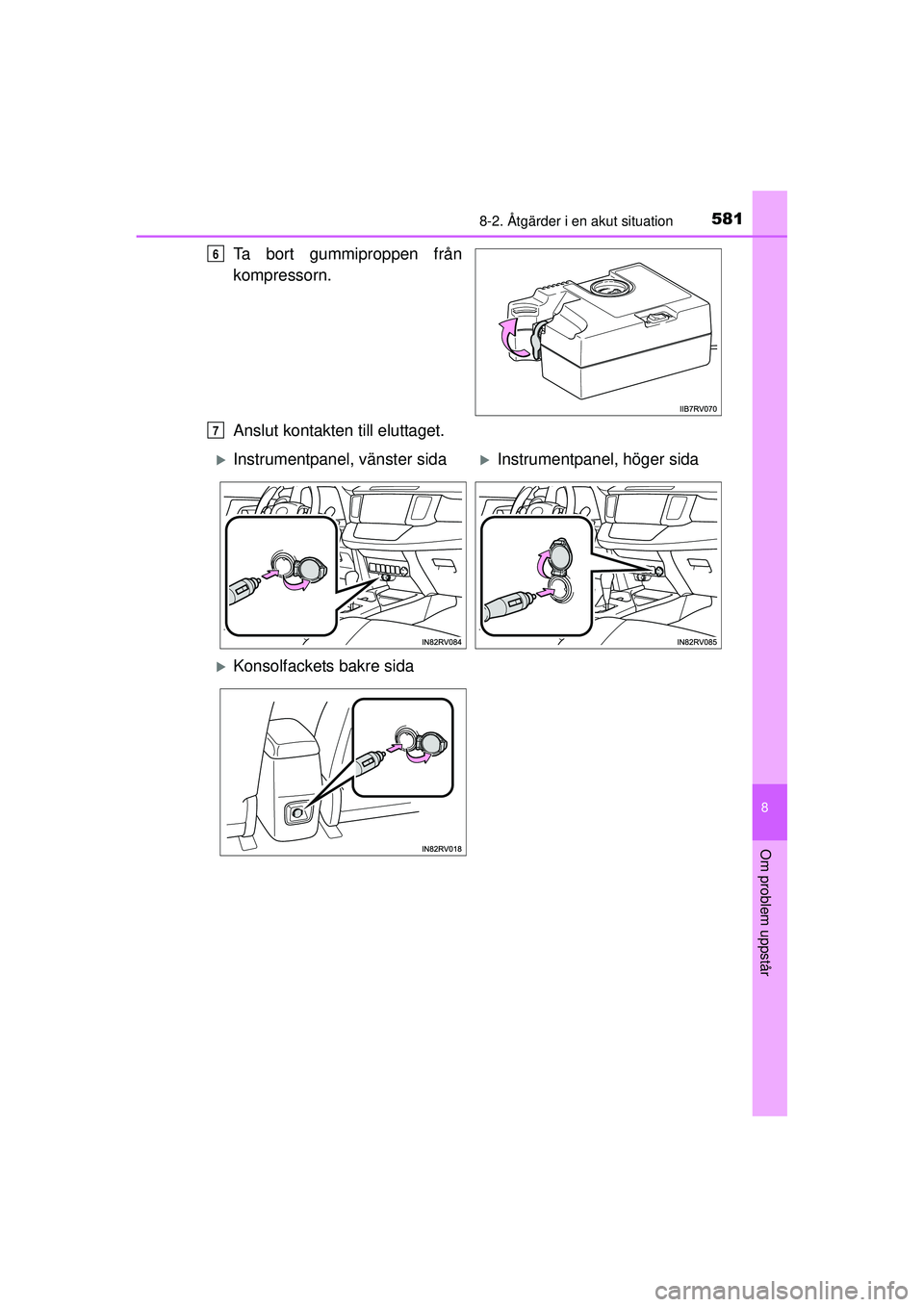

5818-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42A45SE
Ta bort gummiproppen från
kompressorn.
Anslut kontakten till eluttaget.6
7
XInstrumentpanel, vänster sidaXInstrumentpanel, höger sida
XKonsolfackets bakre sida
OM42A45SE.book Page 581 Friday, November 13, 2015 4:12 PM

5828-2. Åtgärder i en akut situation
OM42A45SE
Anslut flaskan till kompressorn.
Anslut genom att föra flaskan rakt
in i kompressorn. Se till att flaskans
utskjutande del är korrekt inpassad
mot skåran i fodralet.
Sätt fast de 2 dekalerna som
bilden visar.
Ta bort smuts och fukt från fälgen
innan du sätter fast dekalen.
Om du inte kan sätta fast deka-
lerna ska du informera en auktori-
serad Toyota-återförsäljare eller -
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning att tätningsmedlet har
använts på punkteringen när däck-
et ska repareras eller bytas.
8
9
OM42A45SE.book Page 582 Friday, November 13, 2015 4:12 PM

5838-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42A45SE
Kontrollera angivna värden för
lufttryck i däcken.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardör-
ren, som bilden visar. (→Sid. 635)
Starta motorn. ( →Sid. 178, 181)
Tryck på reparationssatsens
ON-knapp för att spruta in tät-
ningsmedel och lufta däcket.
10
11
12
OM42A45SE.book Page 583 Frid ay, November 13, 2015 4:12 PM

5848-2. Åtgärder i en akut situation
OM42A45SE
Lufta däcket tills det har angivet
lufttryck.
Tätningsmedlet sprutas in
och lufttrycket går upp till
300 kPa (3,1 bar), eller
400 kPa (4,1 bar) och mins-
kar därefter långsamt.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 minut (15 minuter vid låga
temperaturer) efter att ström-
brytaren kopplas på.
Spruta in till angivet lufttryck.
• Stäng av kompressorn och kontrollera lufttrycket i däcket. Var nogamed att lufttryck i däcket inte blir för högt, och upprepa proceduren
tills angivet lufttryck har erhållits i däcket.
• Om lufttrycket i däcket fortfarande är lägre än angivet värde efter att det har luftats i 10 minuter (40 minuter vid låg temperatur) med knap-
pen i ON-läge så är däcket för skadat för att kunna lagas. Stäng av
kompressorn med strömbrytaren och kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verksamhet med
motsvarande kvalifikationer och utrustning.
• Om lufttrycket i däcket överskrider angivet värde kan du släppa ut luft
för att justera lufttrycket. (→Sid. 588, 635)
13
1
2
3
OM42A45SE.book Page 584 Frid ay, November 13, 2015 4:12 PM

5858-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42A45SE
När kompressorn har stängts av ska du ta bort slangen från venti-
len på däcket och dra därefter ut kontakten från eluttaget.
Tätningsmedel kan läcka ut när slangen tas bort.
Sätt tillbaka ventilhatten på ventilen t ill det lagade däcket.
Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka och bilen
kan bli nedsmutsad.
Förvara flaskan temporärt i bagagerummet medan den är ansluten
till kompressorn.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter körning i cirka 5 km ska du
stanna bilen på säker plats, på
ett hårt och jämnt underlag, och
ta bort luftningsventilen från
slangen innan du ansluter repa-
rationssatsen på nytt.
14
15
16
17
18
19
OM42A45SE.book Page 585 Frid ay, November 13, 2015 4:12 PM

5868-2. Åtgärder i en akut situation
OM42A45SE
Starta kompressorn och vänta i
några sekunder. Stäng därefter
av den. Kontrollera däcktrycket.Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till steg .
Om lufttrycket i däcket har reko mmenderat värde: Fortsätt till
steg .
Starta kompressorn för att fylla på luft i däcket till rekommenderat
värde har uppnåtts. Kör ungefär 5 km och utför sedan steg .20
1
2
21
3
22
21
19
OM42A45SE.book Page 586 Frid ay, November 13, 2015 4:12 PM

5878-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42A45SE
Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka och bilen
kan bli nedsmutsad.
Förvara flaskan i bagagerummet medan den är ansluten till kom-
pressorn.
Undvik att köra med hårda inbromsningar, häftig acceleration eller
tvära svängar. Kör försiktigt i högs t 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifik ationer och utrustning.
■I följande fall kan inte däcket repareras med reparationssatsen för däck-
lagning i akut situation. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
●Om däcket är skadat på grund av att du kört på det efter att det punkterades
● Om däckets lufttryck sjunkit på grund av spricka eller skada i däckets sida
● Om det syns att däcket har lossnat från fälgen
● Om skadan i däcket är 4 mm lång eller längre
● Om fälgen är skadad
● Om två eller fler däck är punkterade
● Om det är mer än ett hål eller en reva i det skadade däcket
● Om tätningsmedlets giltighetstid har gått ut
22
23
24
OM42A45SE.book Page 587 Frid ay, November 13, 2015 4:12 PM

5888-2. Åtgärder i en akut situation
OM42A45SE■
Reparationssats för däcklagning i akut situation
●Tätningsmedlet har begränsad livslängd. Utgångsdatum visas på flaskan.
Tätningsmedlet bör bytas ut mot nytt före utgångsdatumet. Kontakta en auk-
toriserad Toyota-återförsälj are eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning för utbyte av tätningsmedlet.
● Reparationssatsens flaska med tätningsmedel räcker till en tillfällig repara-
tion av ett däck. Om tätningsmedlet har använts behöver nytt införskaffas.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
● Tätningsmedlet kan användas när utetemperaturen är mellan –40 °C och 60 ° C.
● Reparationssatsen är enbart avsedd för den storlek och typ av däck som
ursprungligen monterades på din bil. Använd den inte på däck av annan
storlek än originaldäcken. Använd den inte heller för andra ändamål.
● Tätningsmedel på kläderna lämnar fläckar efter sig.
● Om tätningsmedel fastnar på en fälg eller på bilens lackerade yta måste det
tvättas bort omedelbart, annars kan det fastna. Torka omedelbart bort tät-
ningsmedlet med en våt trasa.
● Ibland kan ett högt ljud höras under lagning med reparationssatsen. Detta
tyder inte på att något är fel.
● Använd inte för att kontrollera eller justera lufttrycket i däcket.
■ Om om luft fyllts på i däcket till högre lufttryck än det rekommenderade
Ta bort slangen från ventilen.
Ta loss slangen från ventilen, ta bort luftningshatten från slangen och åter-
anslut slangen.
Starta kompressorn och vänta i några sekunder. Stäng därefter av den.
Kontrollera att lufttrycksmätaren visar rekommenderat lufttryck.
Om lufttrycket ligger under det rekommenderade trycket ska kompressorn
startas på nytt och luftningsproceduren upprepas tills rekommenderat luft-
tryck har uppnåtts. Montera luftningshatten på slangänden
och tryck med luftningshattens utskju-
tande del på däckets ventil för att släp-
pa ut luft.
1
2
3
4
OM42A45SE.book Page 588 Frid ay, November 13, 2015 4:12 PM

5898-2. Åtgärder i en akut situation
8
Om problem uppstår
OM42A45SE■
När ett däck har lagats med reparationssatsen för akut däcklagning
●Tryckvarningsventil och sändare ska ersättas.
● Även om lufttrycket i däcket håller rekommenderad nivå kan tryckvarnings-
lampan tändas eller blinka.
■ Kontroll av reparationssatsen fö r däcklagning i akut situation
Kontrollera tätningsmedlets utgångsdatum ibland.
Utgångsdatum visas på flaskan.
Använd inte tätningsmedel vars utgångsdatum är passerat. Du kan eventuellt
inte kunna avsluta reparationen med reparationssatsen för däcklagning i nöd-
situation.
VA R N I N G
■ Säkerhetsanvisningar vid användning av tätningsmedel
● Det är farligt för hälsan att förtära tätningsmedel. Om du får tätningsmedel
i dig ska du dricka så mycket vatten som det är möjligt, och omedelbart
uppsöka läkare.
● Om du får tätningsmedel i ögonen eller på huden ska du omedelbart tvätta
bort det med vatten. Om obehaget inte försvinner ska du uppsöka läkare.
■ Vid lagning av punktering
● Parkera bilen på jämn mark på en säker plats.
● Anslut ventilen och slangen ordentligt till däcket som sitter på bilen.
● Om slangen inte är ordentligt fastsatt på ventilen kan luft läcka ut eller tät-
ningsmedel spruta ut.
● Om slangen lossnar från ventilen när du fyller på luft finns det risk för att
slangen slungas iväg på grund av lufttrycket.
● När du har fyllt på luft i däcket kan tätningsmedel spruta ut när slangen tas
bort eller om luft släpps ut ur däcket.
● Följ anvisningarna för lagning av däcket. Om anvisningarna inte följs kan
tätningsmedlet spruta ut.
● Håll dig undan från däcket medan det repareras eftersom det finns risk för
att det spricker under reparationen. Om du noterar förekomst av sprickor
eller bulor på däcket ska du stänga av kompressorn och avbryta lagnings-
processen omedelbart.
● Reparationssatsen kan överhettas om den används under längre perioder.
Använd inte reparationssatsen kontinuerligt i mer än 60 minuter.
● Delar av reparationssatsen blir heta under användning. Hantera repara-
tionssatsen med försiktighet under och efter lagningen. Vidrör inte metall-
delen som ansluter flaskan till kompressorn. De kan bli extremt heta.
● Fäst inte dekalen med hastighetsvarning på något annat ställe än det
angivna. Om dekalen fästs på en yta där en krockkudde förvaras, t.ex. på
rattdynan, kan den hindra krockkudden från att fungera på rätt sätt.\
OM42A45SE.book Page 589 Frid ay, November 13, 2015 4:12 PM

5908-2. Åtgärder i en akut situation
OM42A45SE
VA R N I N G
■Körning för att sprida ut tätningsmedlet jämnt
● Kör bilen försiktigt med låg hastighet. Var särskilt försiktig när du kör i kur-
vor eller runt hörn.
● Om bilen inte går rakt eller om du känner i ratten att den drar åt något håll
ska du stanna bilen och kontrollera följande:
• Däckets skick. Däcket kan ha lossnat från fälgen.
• Däcktrycket. Om luftrycket i däcket är högst 130 kPa (1,3 bar) kan
däcket vara svårt skadat.
OBSERVERA
■När du utför en lagning i en akut situation
● Ett däck ska bara lagas med reparationssatsen för däcklagning i en akut
situation om skadan har orsakats av en spik eller skruv som gått genom
däckmönstret.
Ta inte bort spiken eller skruven från däcket. Om du tar bort föremålet kan
hålet utvidgas och göra en lagning med reparationssatsen omöjlig.
● Reparationssatsen är inte vattensäker. Kontrollera att reparationssatsen
inte utsätts för vatten, t.ex. om den används i en regnskur.
● Placera inte reparationssatsen direkt på ett dammigt underlag, t.ex. sand
vid sidan av vägen. Om reparationssatsen suger upp damm, etc, kan en
funktionsstörning uppstå.
■ Hantering av reparationssatsen
● Strömkällan till reparationssatsen ska vara 12 V DC för användning i bilar.
Anslut inte reparationssatsen till någon annan källa.
● Om bensin stänks på reparationssatsen kan den förstöras. Låt inte bensin
komma i kontakt med den.
● Förvara lagningssatsen i bagagerummet, utom räckhåll för barn.
● Ta inte isär reparationssatsen och gör inga ändringar av den. Utsätt inte
några delar, såsom lufttrycksmätaren, för stötar. Det kan medföra risk för
funktionsstörning.
■ Undvik skador på tryckvarningsventi lerna och sändare (modeller med
tryckvarningssystem)
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning. När flytande tätningsmedel har använts ska du se
till att ersätta tryckvarningsventil och sändare när du reparerar eller sätter
tillbaka hjulet. ( →Sid. 490)
OM42A45SE.book Page 590 Frid ay, November 13, 2015 4:12 PM
