TOYOTA RAV4 2015 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2015, Model line: RAV4, Model: TOYOTA RAV4 2015Pages: 732, velikost PDF: 38.6 MB

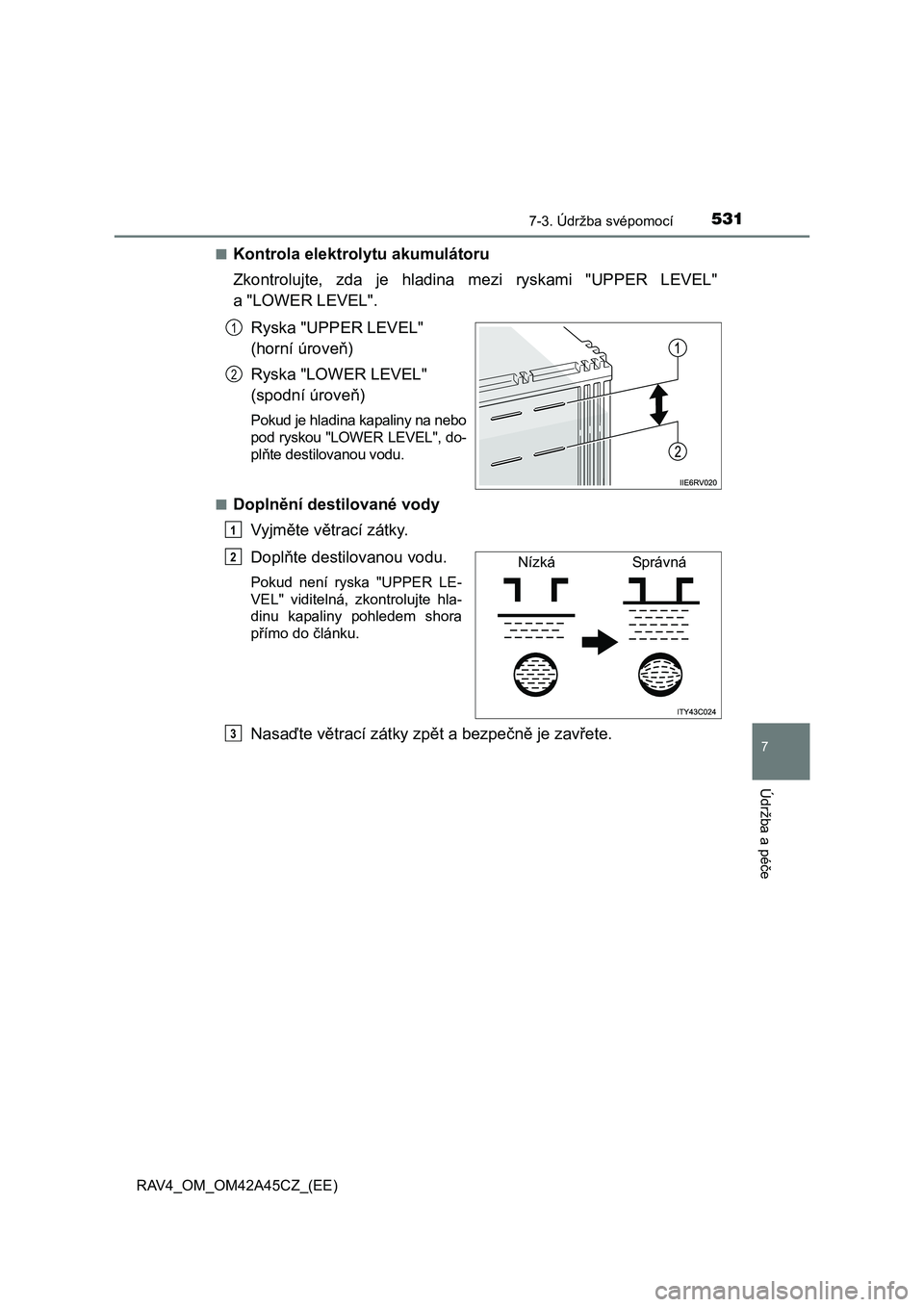

Page 531 of 732

5317-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
■Kontrola elektrolytu akumulátoru
Zkontrolujte, zda je hladina mezi ryskami "UPPER LEVEL"
a "LOWER LEVEL".
Ryska "UPPER LEVEL"
(horní úroveň)
Ryska "LOWER LEVEL"
(spodní úroveň)
Pokud je hladina kapaliny na nebo
pod ryskou "LOWER LEVEL", do-
plňte destilovanou vodu.
■Doplnění destilované vody
Vyjměte větrací zátky.
Doplňte destilovanou vodu.
Pokud není ryska "UPPER LE-
VEL" viditelná, zkontrolujte hla-
dinu kapaliny pohledem shora
přímo do článku.
Nasaďte větrací zátky zpět a bezpečně je zavřete.
1
2
1
Nízká Správná2
3

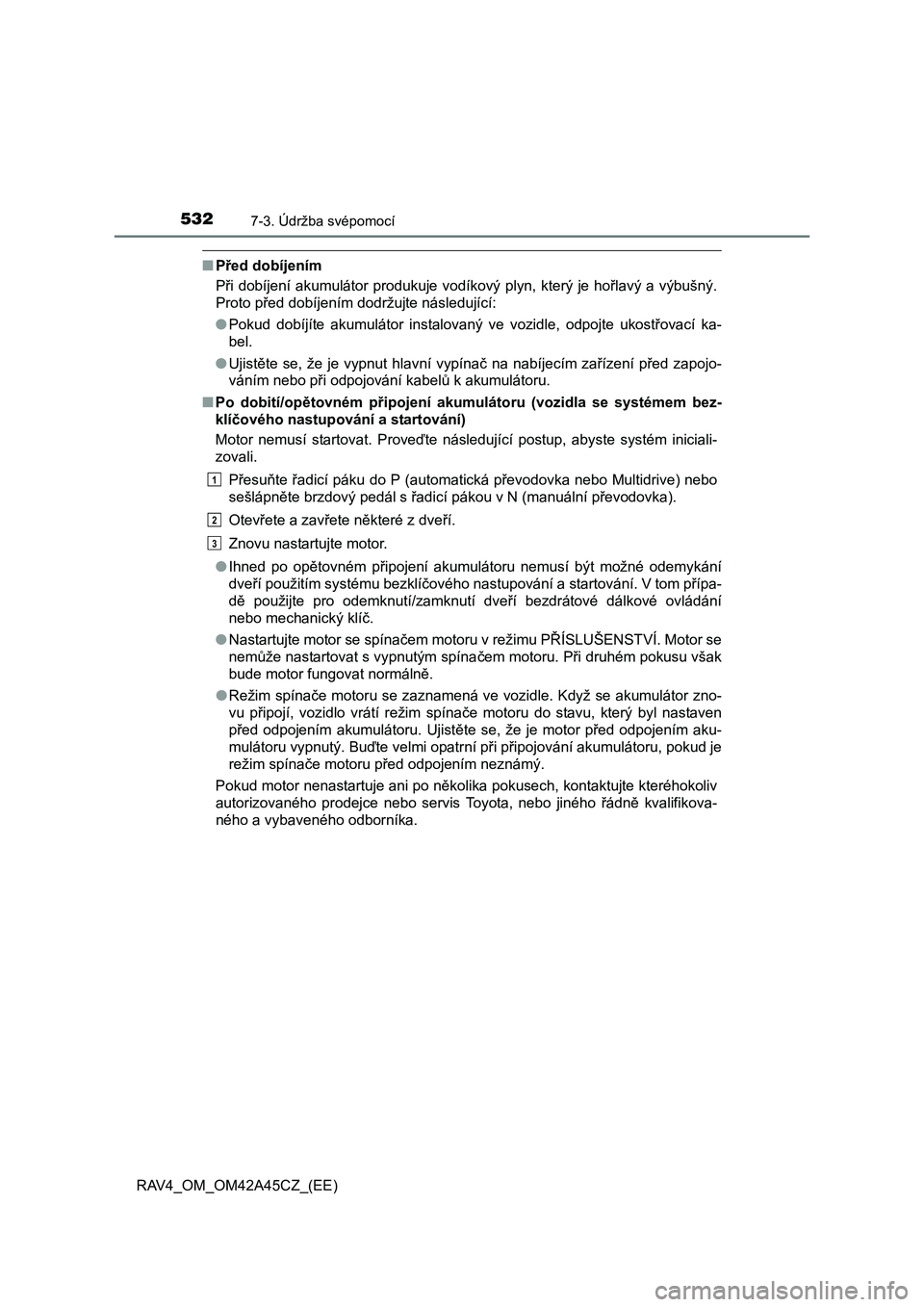

Page 532 of 732

5327-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
■Před dobíjením
Při dobíjení akumulátor produkuje vodíkový plyn, který je hořlavý a výbušný.
Proto před dobíjením dodržujte následující:
●Pokud dobíjíte akumulátor instalovaný ve vozidle, odpojte ukostřovací ka-
bel.
●Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k akumulátoru.
■Po dobití/opětovném připojení akumulátoru (vozidla se systémem bez-
klíčového nastupování a startování)
Motor nemusí startovat. Proveďte následující postup, abyste systém iniciali-
zovali.
Přesuňte řadicí páku do P (automatická převodovka nebo Multidrive) nebo
sešlápněte brzdový pedál s řadicí pákou v N (manuální převodovka).
Otevřete a zavřete některé z dveří.
Znovu nastartujte motor.
●Ihned po opětovném připojení akumulátoru nemusí být možné odemykání
dveří použitím systému bezklíčového nastupování a startování. V tom přípa-
dě použijte pro odemknutí/zamknutí dveří bezdrátové dálkové ovládání
nebo mechanický klíč.
●Nastartujte motor se spínačem motoru v režimu PŘÍSLUŠENSTVÍ. Motor se
nemůže nastartovat s vypnutým spína
čem motoru. Při druhém pokusu však
bude motor fungovat normálně.
●Režim spínače motoru se zaznamená ve vozidle. Když se akumulátor zno-
vu připojí, vozidlo vrátí režim spínače motoru do stavu, který byl nastaven
před odpojením akumulátoru. Ujistěte se, že je motor před odpojením aku-
mulátoru vypnutý. Buďte velmi opatrní při připojování akumulátoru, pokud je
režim spínače motoru před odpojením neznámý.
Pokud motor nenastartuje ani po několika pokusech, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
1
2
3

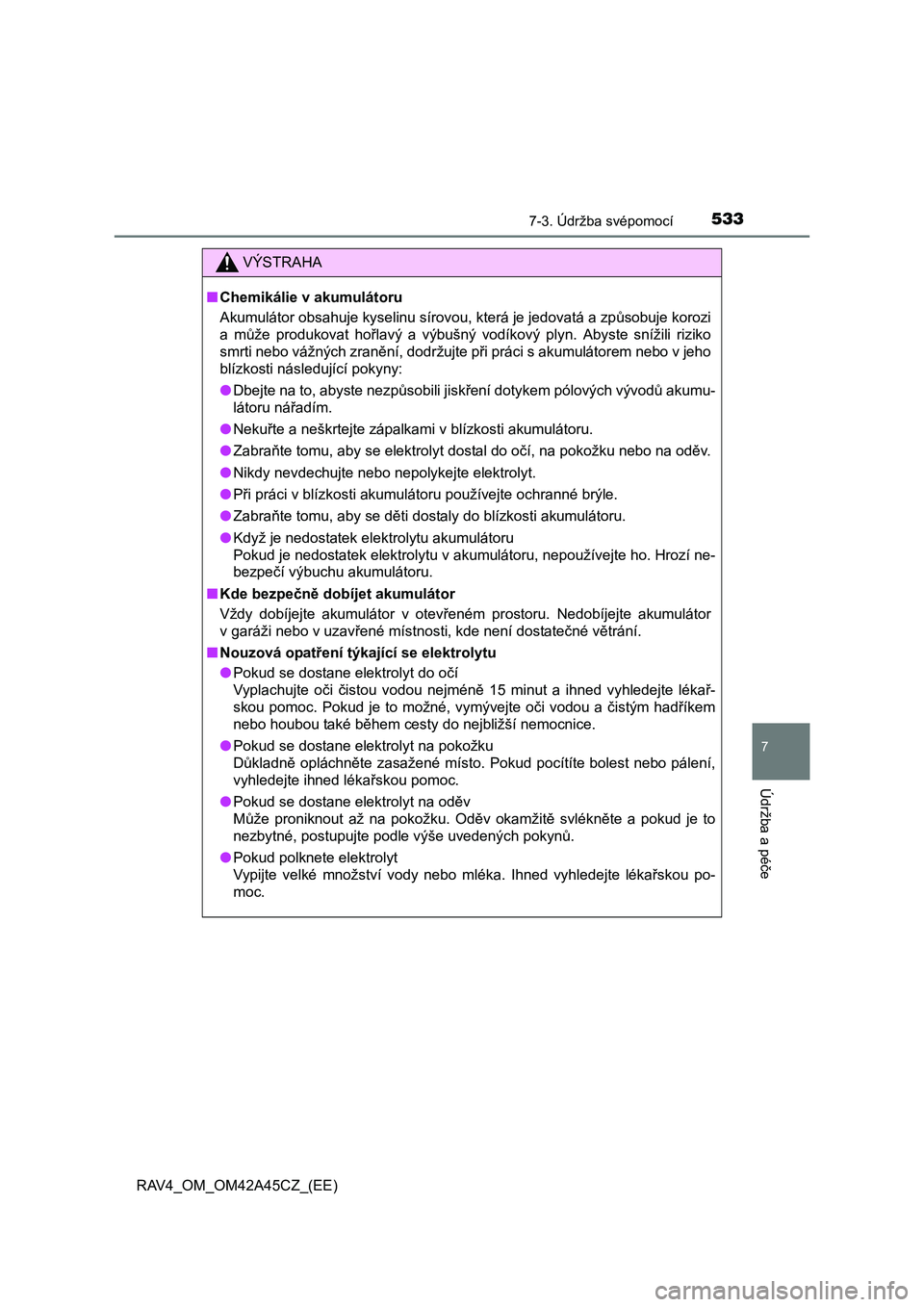

Page 533 of 732

5337-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
VÝSTRAHA
■Chemikálie v akumulátoru
Akumulátor obsahuje kyselinu sírovou, která je jedovatá a způsobuje korozi
a může produkovat hořlavý a výbušný vodíkový plyn. Abyste snížili riziko
smrti nebo vážných zranění, dodržujte při práci s akumulátorem nebo v jeho
blízkosti následující pokyny:
●Dbejte na to, abyste nezpůsobili jiskření dotykem pólových vývodů akumu-
látoru nářadím.
●Nekuřte a neškrtejte zápalkami v blízkosti akumulátoru.
●Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkosti akumulátoru používejte ochranné brýle.
●Zabraňte tomu, aby se děti dostaly do blízkosti akumulátoru.
●Když je nedostatek elektrolytu akumulátoru
Pokud je nedostatek elektrolytu v akumulátoru, nepoužívejte ho. Hrozí ne-
bezpečí výbuchu akumulátoru.
■Kde bezpečně dobíjet akumulátor
Vždy dobíjejte akumulátor v otevřeném prostoru. Nedobíjejte akumulátor
v garáži nebo v uzavřené místnosti, kde není dostatečné větrání.
■Nouzová opatření týkající se elektrolytu
●Pokud se dostane elektrolyt do očí
Vyplachujte oči čistou vodou nejméně 15 minut a ihned vyhledejte lékař-
skou pomoc. Pokud je to možné, vymývejte oči vodou a čistým hadříkem
nebo houbou také během cesty do nejbližší nemocnice.
●
Pokud se dostane elektrolyt na pokožku
Důkladně opláchněte zasažené místo. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned lékařskou pomoc.
●Pokud se dostane elektrolyt na oděv
Může proniknout až na pokožku. Oděv okamžitě svlékněte a pokud je to
nezbytné, postupujte podle výše uvedených pokynů.
●Pokud polknete elektrolyt
Vypijte velké množství vody nebo mléka. Ihned vyhledejte lékařskou po-
moc.

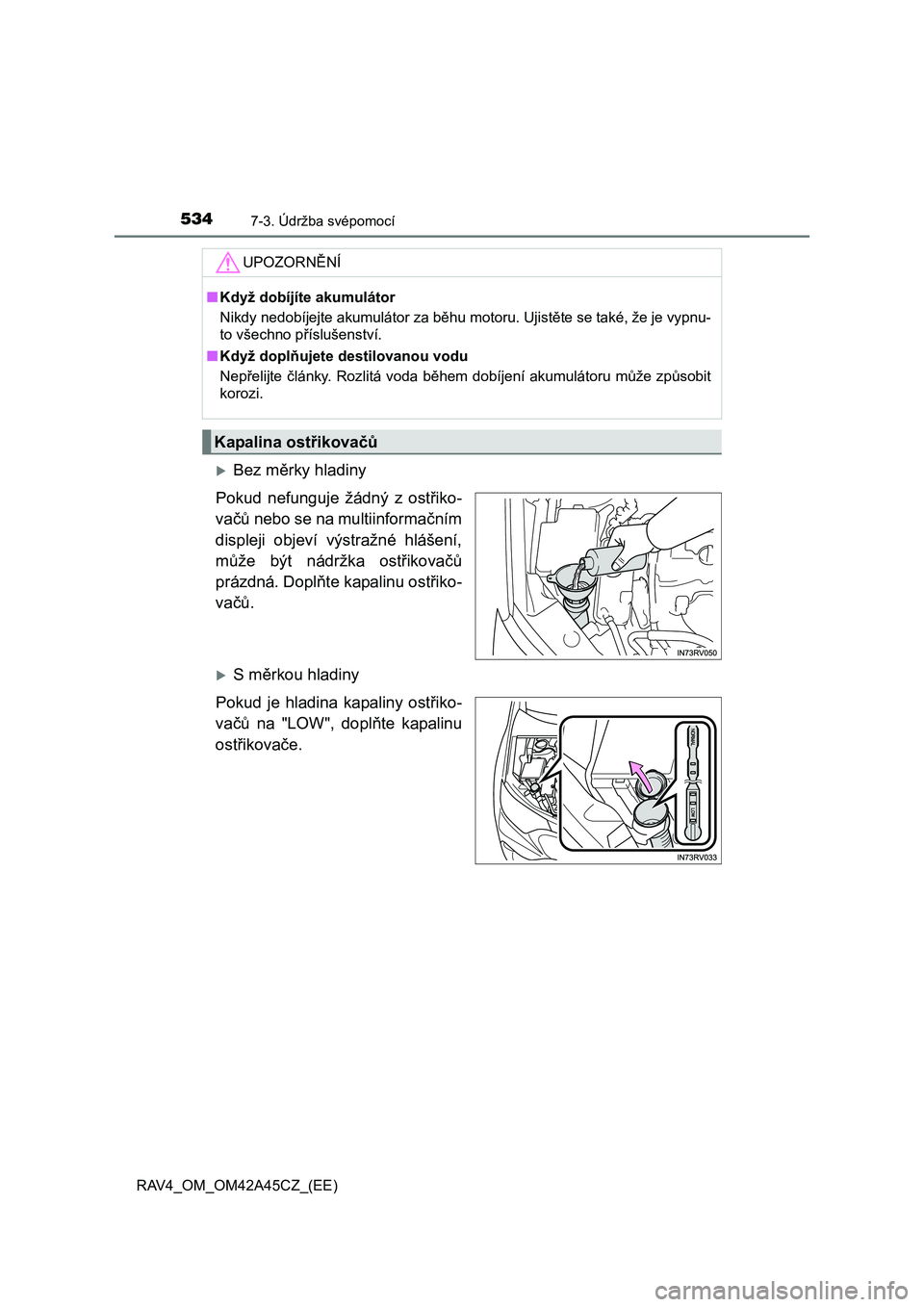

Page 534 of 732

5347-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Bez měrky hladiny
Pokud nefunguje žádný z ostřiko-
vačů nebo se na multiinformačním
displeji objeví výstražné hlášení,
může být nádržka ostřikovačů
prázdná. Doplňte kapalinu ostřiko-
vačů.
S měrkou hladiny
Pokud je hladina kapaliny ostřiko-
vačů na "LOW", doplňte kapalinu
ostřikovače.
UPOZORNĚNÍ
■Když dobíjíte akumulátor
Nikdy nedobíjejte akumulátor za běhu motoru. Ujistěte se také, že je vypnu-
to všechno příslušenství.
■Když doplňujete destilovanou vodu
Nepřelijte články. Rozlitá voda během dobíjení akumulátoru může způsobit
korozi.
Kapalina ostřikovačů

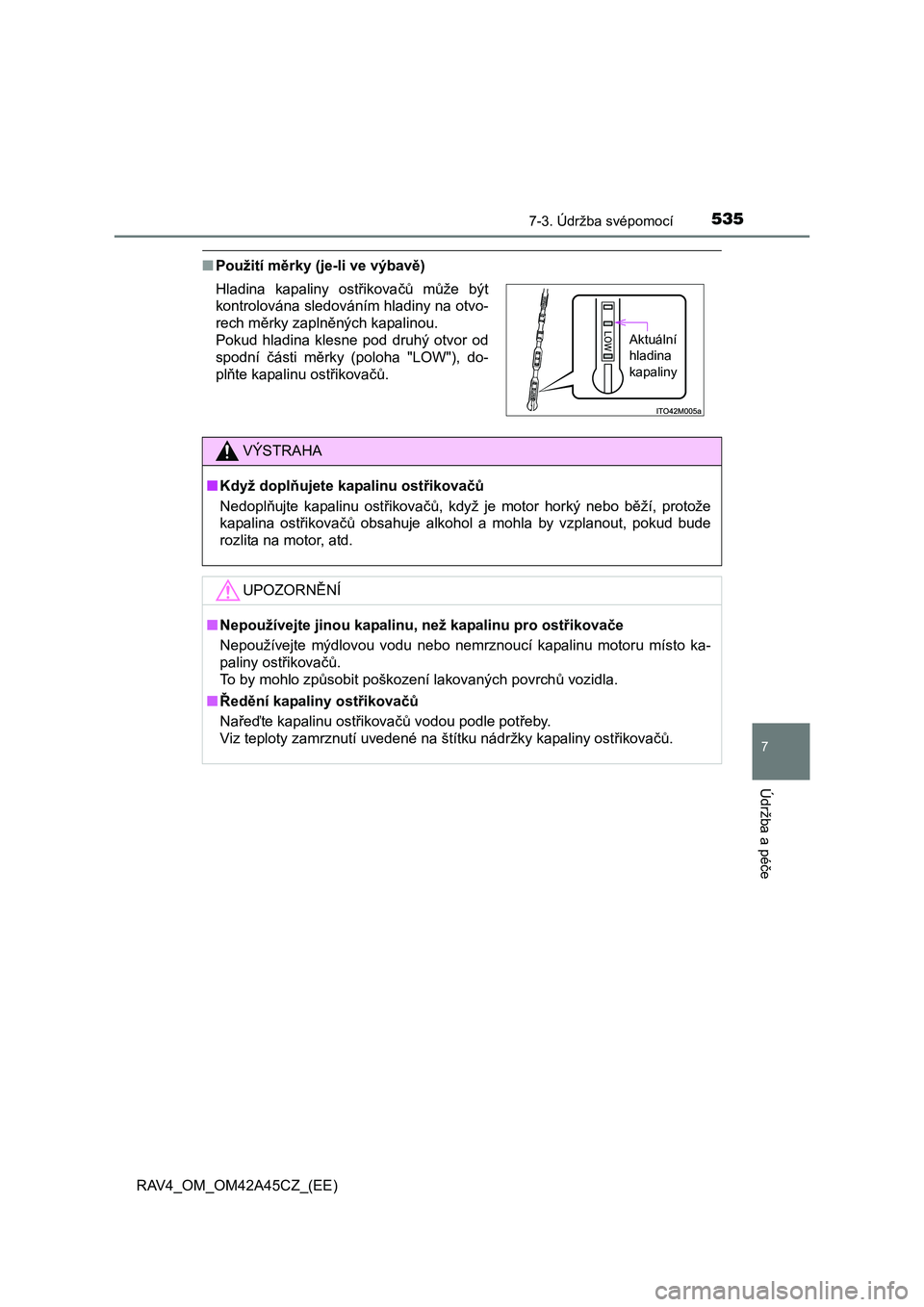

Page 535 of 732

5357-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
■Použití měrky (je-li ve výbavě)
Hladina kapaliny ostřikovačů může být
kontrolována sledováním hladiny na otvo-
rech měrky zaplněných kapalinou.
Pokud hladina klesne pod druhý otvor od
spodní části měrky (poloha "LOW"), do-
plňte kapalinu ostřikovačů.
VÝSTRAHA
■Když doplňujete kapalinu ostřikovačů
Nedoplňujte kapalinu ostřikovačů, když je motor horký nebo běží, protože
kapalina ostřikovačů obsahuje alkohol a mohla by vzplanout, pokud bude
rozlita na motor, atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo nemrznoucí kapalinu motoru místo ka-
paliny ostřikovačů.
To by mohlo způsobit poškození lakovaných povrchů vozidla.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou podle potřeby.
Viz teploty zamrznutí uvedené na štítku nádržky kapaliny ostřikovačů.
Aktuální
hladina
kapaliny
Page 536 of 732

5367-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Palivový filtr můžete vypustit sami. Protože je však tato činnost obtíž-
ná, nechte ho vypustit u kteréhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného
odborníka. I když se rozhodnete vypustit ho sami, kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řád-
ně kvalifikovaného a vybaveného odborníka.
Vodu z palivového filtru je potřeby vypustit, pokud se na multiinfor-
mačním displeji zobrazí výstražné hlášení "Water Accumulation in
Fuel Filter Check Owner’s Manual" (Akumulace vody v palivovém fil-
tru Viz Příručka pro uživatele) a zazní bzučák. (S. 609)
Vozidla bez systému bezklíčového nastupování a startování:
Otočte spínač motoru do polohy "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Vypněte spínač motoru.
Umístěte malou misku pod vypouštěcí zátku, abyste zachytili vyté-
kající vodu a palivo.
Otočte vypouštěcí zátkou dole-
va o cca 2 až 2 1/2 otáčky.
Větší povolení zátky než toto způ-
sobí, že voda bude vytékat kolem
vypouštěcí zátky.
Čerpejte ručním čerpadlem, až
začne vytékat palivo.
Po vypuštění dotáhněte vypouštěcí zátku rukou.
Palivový filtr (motory 2AD-FTV a 2AD-FHV)
1
2
3
4
5

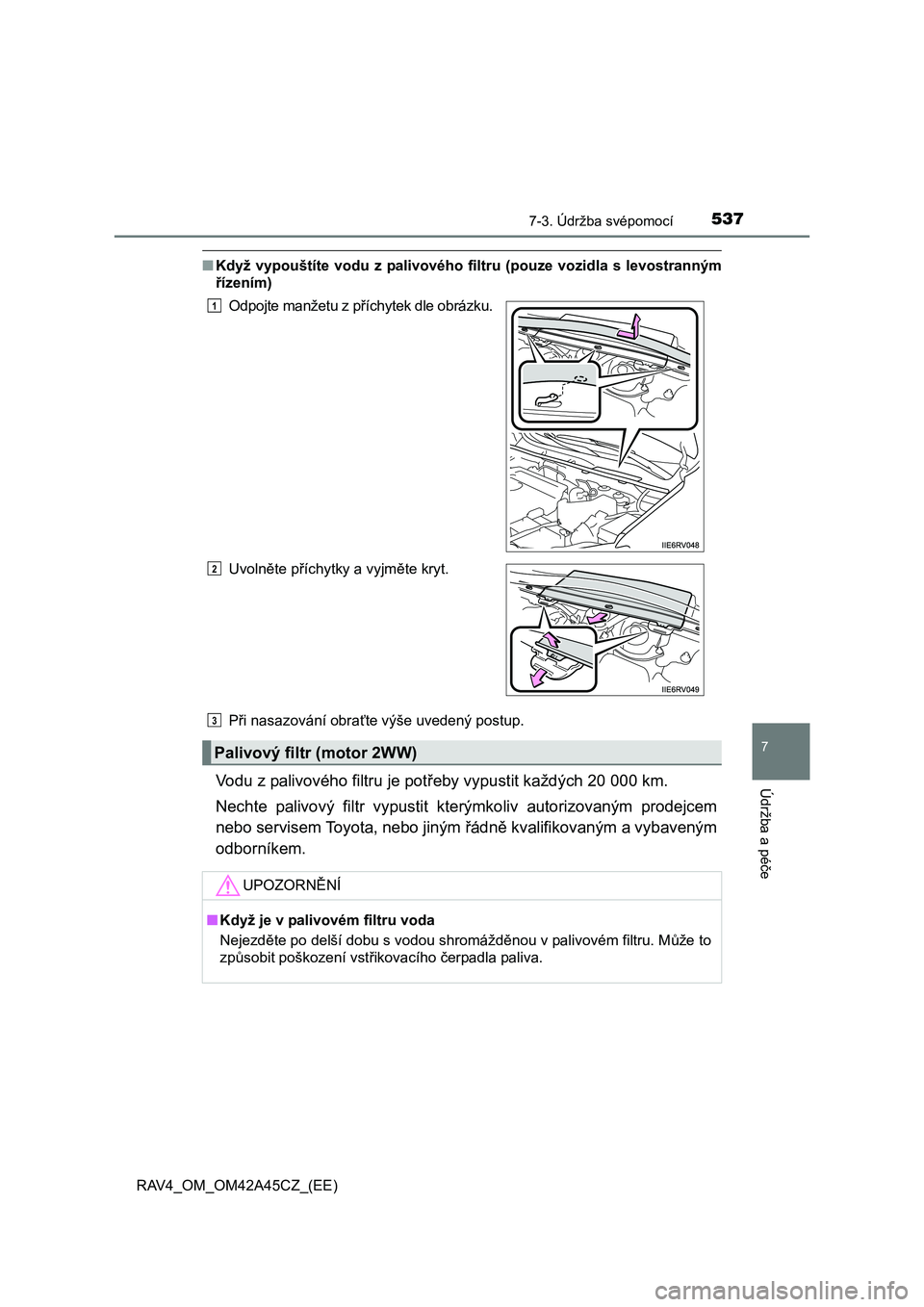

Page 537 of 732

5377-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
■Když vypouštíte vodu z palivového filtru (pouze vozidla s levostranným
řízením)
Při nasazování obraťte výše uvedený postup.
Vodu z palivového filtru je potřeby vypustit každých 20 000 km.
Nechte palivový filtr vypustit kterýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným
odborníkem.
Odpojte manžetu z příchytek dle obrázku.
Uvolněte příchytky a vyjměte kryt.
Palivový filtr (motor 2WW)
UPOZORNĚNÍ
■Když je v palivovém filtru voda
Nejezděte po delší dobu s vodou shromážděnou v palivovém filtru. Může to
způsobit poškození vstřikovacího čerpadla paliva.
1
2
3

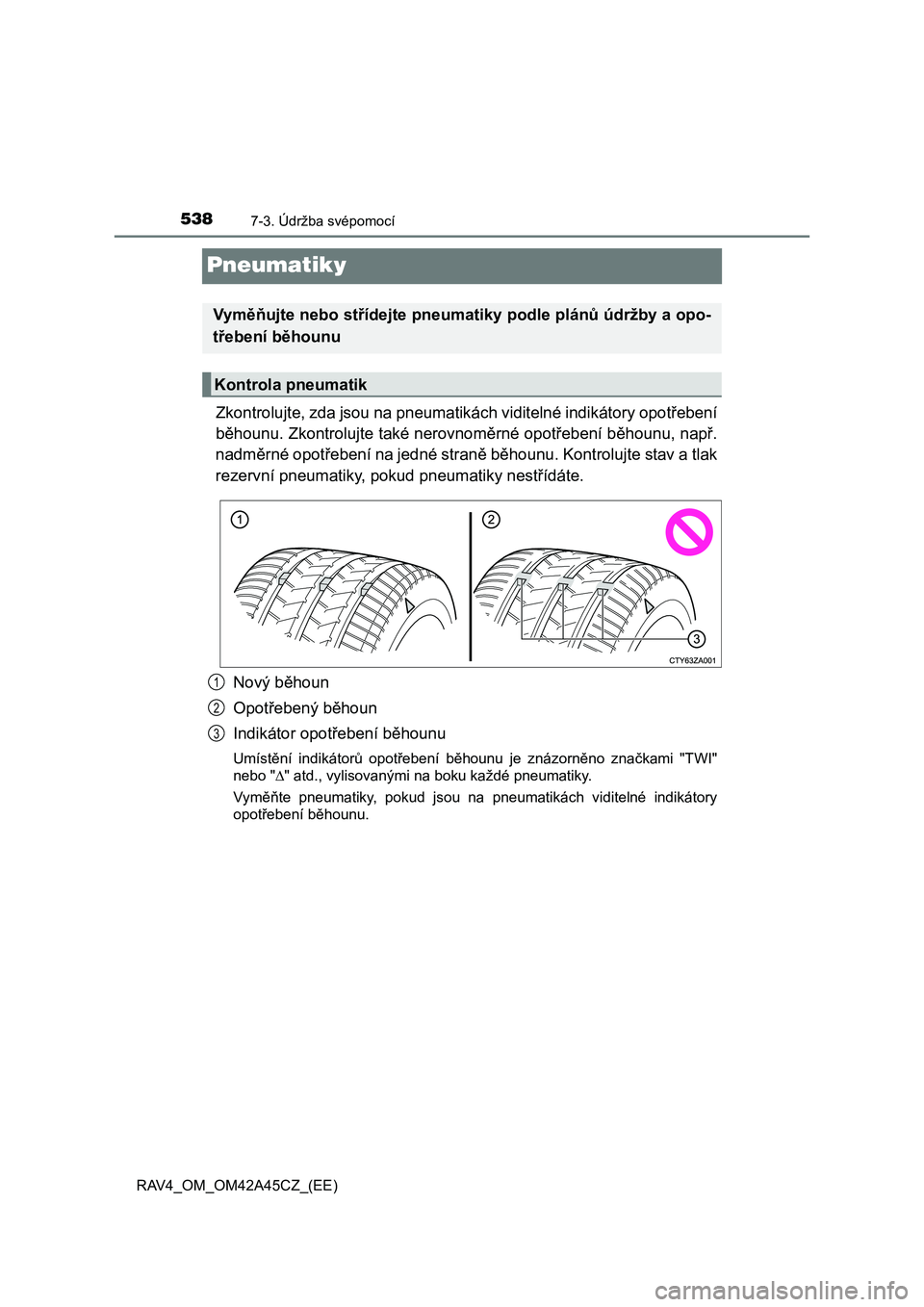

Page 538 of 732

5387-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Pneumatiky
Zkontrolujte, zda jsou na pneumatikách viditelné indikátory opotřebení
běhounu. Zkontrolujte také nerovnoměrné opotřebení běhounu, např.
nadměrné opotřebení na jedné straně běhounu. Kontrolujte stav a tlak
rezervní pneumatiky, pokud pneumatiky nestřídáte.
Nový běhoun
Opotřebený běhoun
Indikátor opotřebení běhounu
Umístění indikátorů opotřebení běhounu je znázorněno značkami "TWI"
nebo "" atd., vylisovanými na boku každé pneumatiky.
Vyměňte pneumatiky, pokud jsou na pneumatikách viditelné indikátory
opotřebení běhounu.
Vyměňujte nebo střídejte pneumatiky podle plánů údržby a opo-
třebení běhounu
Kontrola pneumatik
1
2
3

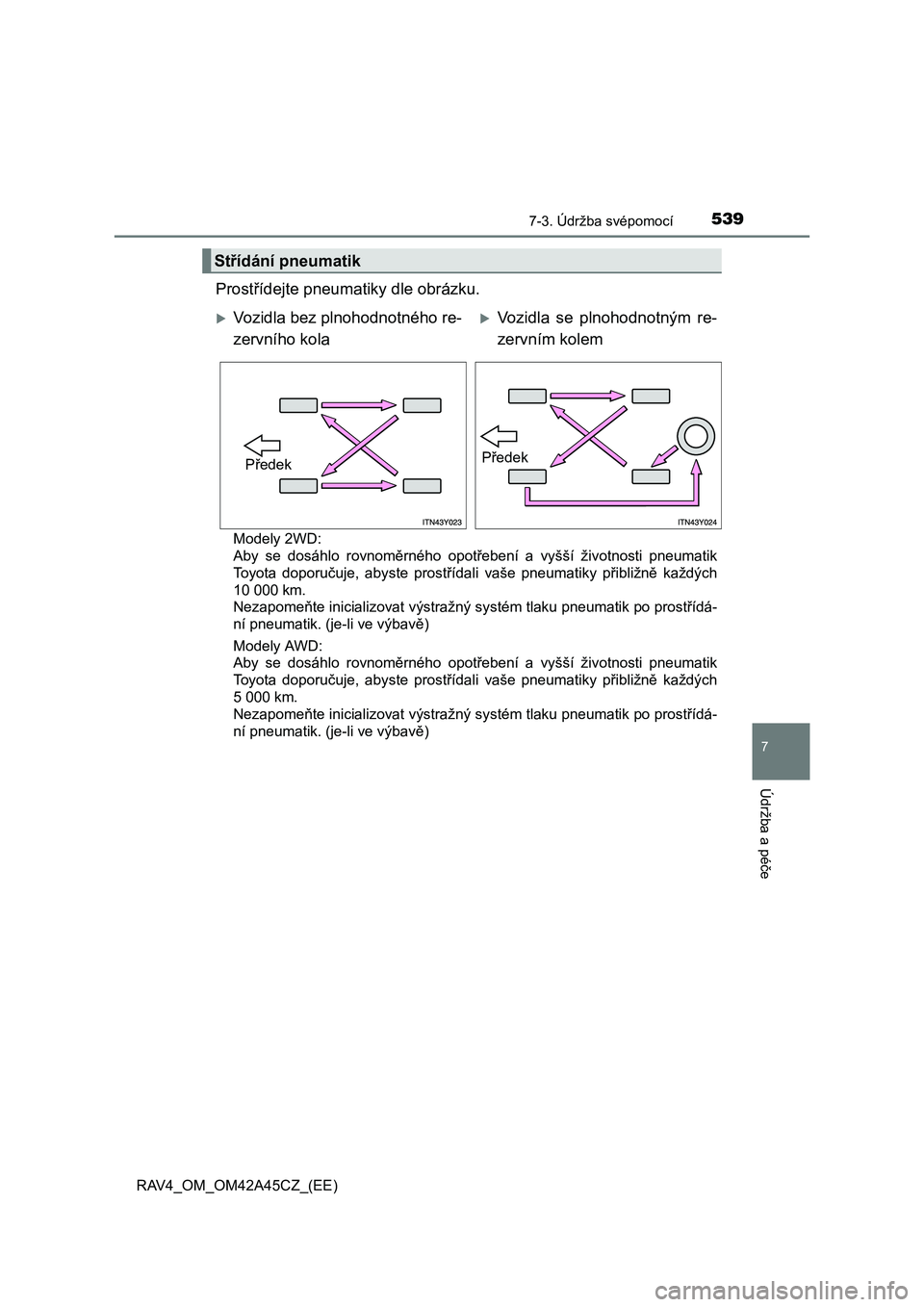

Page 539 of 732

5397-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
Prostřídejte pneumatiky dle obrázku.
Modely 2WD:
Aby se dosáhlo rovnoměrného opotřebení a vyšší životnosti pneumatik
Toyota doporučuje, abyste prostřídali vaše pneumatiky přibližně každých
10 000 km.
Nezapomeňte inicializovat výstražný systém tlaku pneumatik po prostřídá-
ní pneumatik. (je-li ve výbavě)
Modely AWD:
Aby se dosáhlo rovnoměrného opotřebení a vyšší životnosti pneumatik
Toyota doporučuje, abyste prostřídali vaše pneumatiky přibližně každých
5 000 km.
Nezapomeňte inicializovat výstražný systém tlaku pneumatik po prostřídá-
ní pneumatik. (je-li ve výbavě)
Střídání pneumatik
Vozidla bez plnohodnotného re-
zervního kolaVozidla se plnohodnotným re-
zervním kolem
PředekPředek

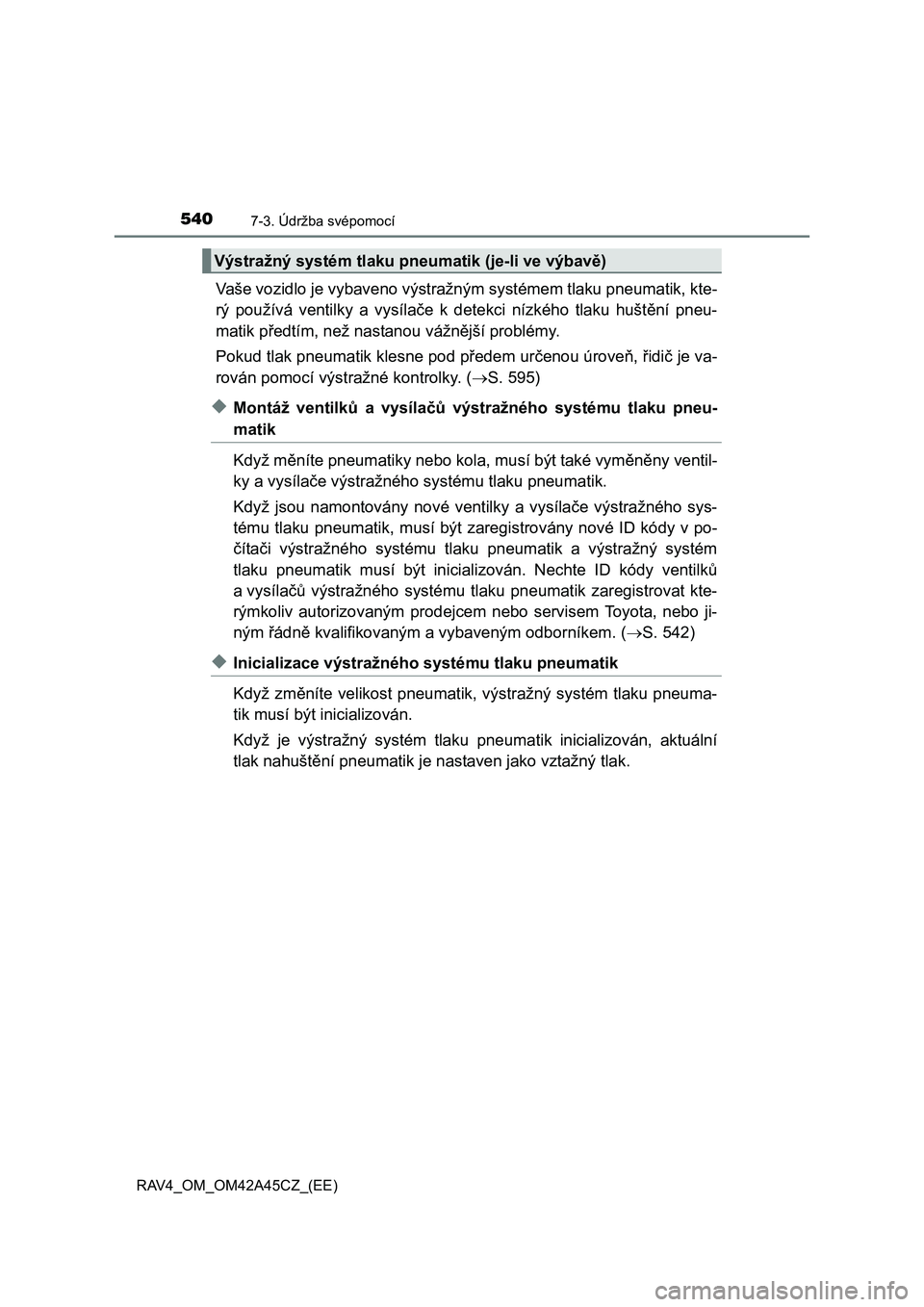

Page 540 of 732

5407-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Vaše vozidlo je vybaveno výstražným systémem tlaku pneumatik, kte-
rý používá ventilky a vysílače k detekci nízkého tlaku huštění pneu-
matik předtím, než nastanou vážnější problémy.
Pokud tlak pneumatik klesne pod předem určenou úroveň, řidič je va-
rován pomocí výstražné kontrolky. (S. 595)
◆Montáž ventilků a vysílačů výstražného systému tlaku pneu-
matik
Když měníte pneumatiky nebo kola, musí být také vyměněny ventil-
ky a vysílače výstražného systému tlaku pneumatik.
Když jsou namontovány nové ventilky a vysílače výstražného sys-
tému tlaku pneumatik, musí být zaregistrovány nové ID kódy v po-
čítači výstražného systému tlaku pneumatik a výstražný systém
tlaku pneumatik musí být inicializován. Nechte ID kódy ventilků
avysílačů výstražného systému tlaku pneumatik zaregistrovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem. (S. 542)
◆Inicializace výstražného systému tlaku pneumatik
Když změníte velikost pneumatik, výstražný systém tlaku pneuma-
tik musí být inicializován.
Když je výstražný systém tlaku pneumatik inicializován, aktuální
tlak nahuštění pneumatik je nastaven jako vztažný tlak.
Výstražný systém tlaku pneumatik (je-li ve výbavě)
