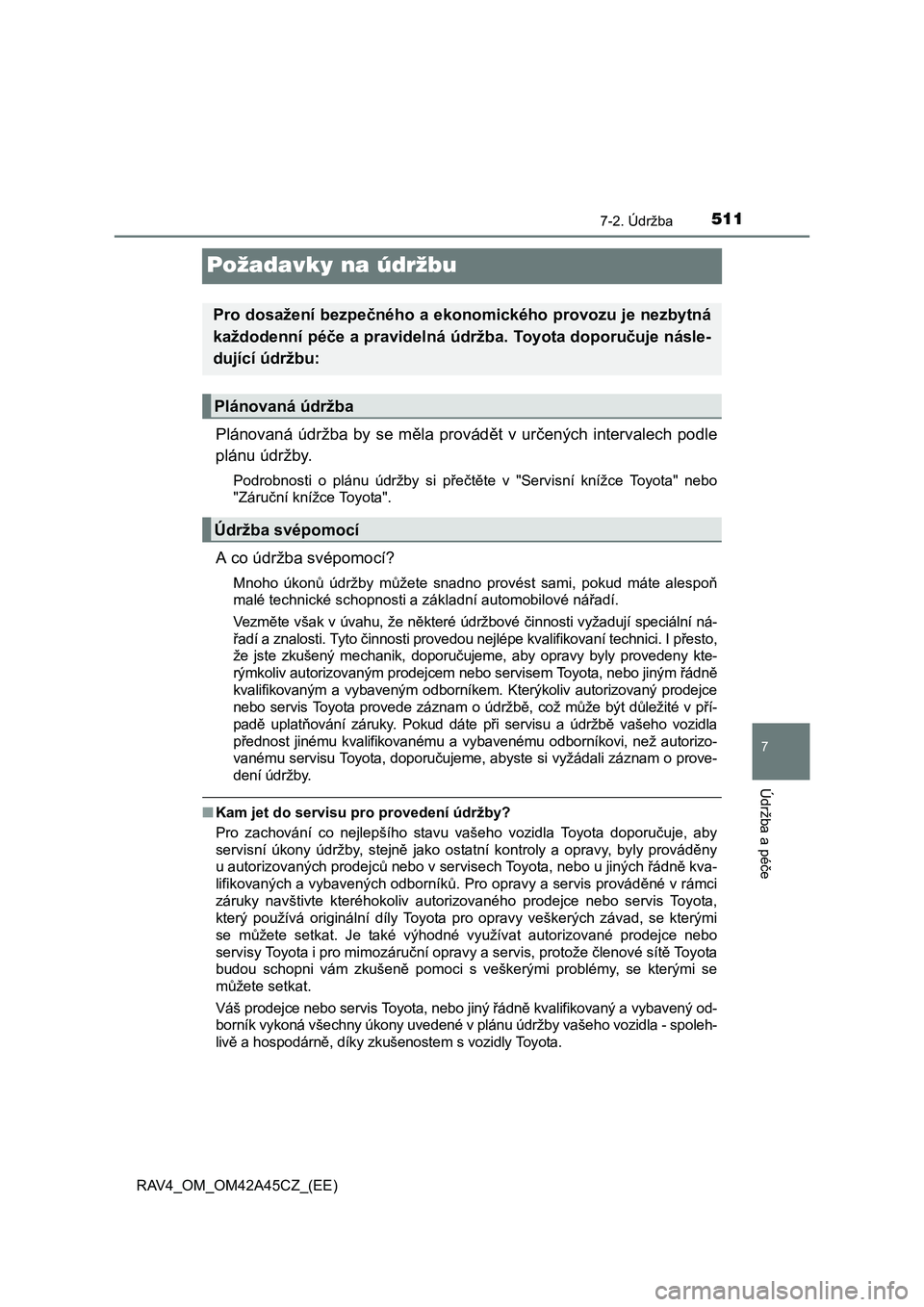

Page 511 of 732

5117-2. Údržba
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
Požadavky na údržbu
Plánovaná údržba by se měla provádět v určených intervalech podle
plánu údržby.
Podrobnosti o plánu údržby si přečtěte v "Servisní knížce Toyota" nebo
"Záruční knížce Toyota".
A co údržba svépomocí?
Mnoho úkonů údržby můžete snadno provést sami, pokud máte alespoň
malé technické schopnosti a základní automobilové nářadí.
Ve z měte však v úvahu, že některé údržbové činnosti vyžadují speciální ná-
řadí a znalosti. Tyto činnosti provedou nejlépe kvalifikovaní technici. I přesto,
že jste zkušený mechanik, doporučujeme, aby opravy byly provedeny kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem. Kterýkoliv autorizovaný prodejce
nebo servis Toyota provede záznam o údržbě, což může být důležité v pří-
padě uplatňování záruky. Pokud dáte při servisu a údržbě vašeho vozidla
přednost jinému kvalifikovanému a vybavenému odborníkovi, než autorizo-
vanému servisu Toyota, doporučujeme, abyste si vyžádali záznam o prove-
dení údržby.
■Kam jet do servisu pro provedení údržby?
Pro zachování co nejlepšího stavu vašeho vozidla Toyota doporučuje, aby
servisní úkony údržby, stejně jako ostatní kontroly a opravy, byly prováděny
u autorizovaných prodejců nebo v servisech Toyota, nebo u jiných řádně kva-
lifikovaných a vybavených odborníků. Pro opravy a servis prováděné v rámci
záruky navštivte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
který používá originální díly Toyota pro opravy veškerých závad, se kterými
se můžete setkat. Je také výhodné využívat autorizované prodejce nebo
servisy Toyota i pro mimozáruční opravy a servis, protože členové sítě To y o t a
budou schopni vám zkušeně pomoci s veškerými problémy, se kterými se
můžete setkat.
Váš prodejce nebo servis Toyota, nebo jiný řádně kvalifikovaný a vybavený od-
borník vykoná všechny úkony uvedené v plánu údržby vašeho vozidla - spoleh-
livě a hospodárně, díky zkušenostem s vozidly Toyota.
Pro dosažení bezpečného a ekonomického provozu je nezbytná
každodenní péče a pravidelná údržba. Toyota doporučuje násle-
dující údržbu:
Plánovaná údržba
Údržba svépomocí
Page 512 of 732

5127-2. Údržba

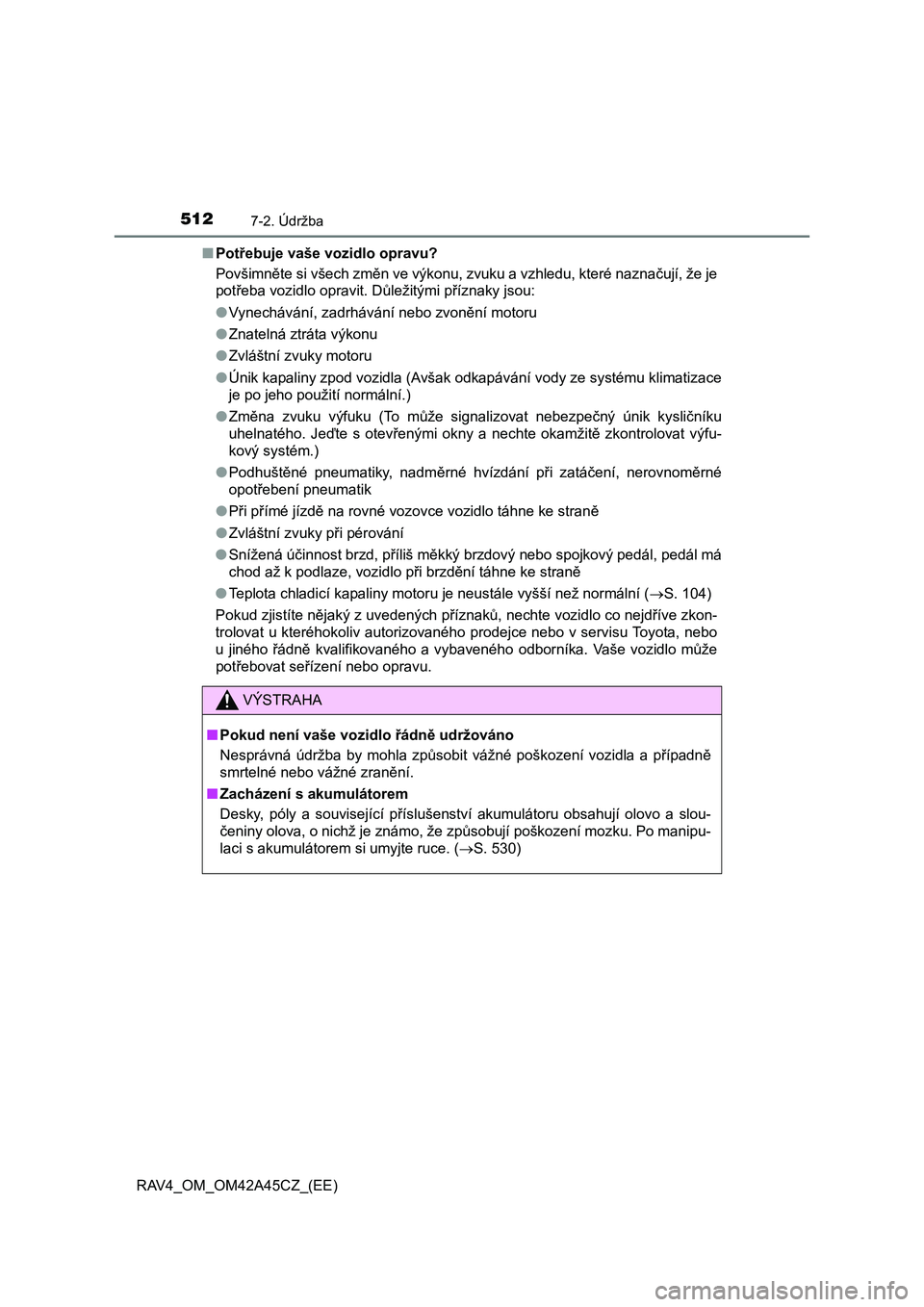

RAV4_OM_OM42A45CZ_(EE)■Potřebuje vaše vozidlo opravu?
Povšimněte si všech změn ve výkonu, zvuku a vzhledu, které naznačují, že je
potřeba vozidlo opravit. Důležitými příznaky jsou:
●Vynechávání, zadrhávání nebo zvonění motoru
●Znatelná ztráta výkonu
●Zvláštní zvuky motoru
●Únik kapaliny zpod vozidla (Avšak odkapávání vody ze systému klimatizace
je po jeho použití normální.)
●Změna zvuku výfuku (To může signalizovat nebezpečný únik kysličníku
uhelnatého. Jeďte s otevřenými okny a nechte okamžitě zkontrolovat výfu-
kový systém.)
●Podhuštěné pneumatiky, nadměrné hvízdání při zatáčení, nerovnoměrné
opotřebení pneumatik
●Při přímé jízdě na rovné vozovce vozidlo táhne ke straně
●Zvláštní zvuky při pérování
●Snížená účinnost brzd, příliš měkký brzdový nebo spojkový pedál, pedál má
chod až k podlaze, vozidlo při brzdění táhne ke straně
●Teplota chladicí kapaliny motoru je neustále vyšší než normální (S. 104)
Pokud zjistíte nějaký z uvedených příznaků, nechte vozidlo co nejd
říve zkon-
trolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
u jiného řádně kvalifikovaného a vybaveného odborníka. Vaše vozidlo může
potřebovat seřízení nebo opravu.
VÝSTRAHA
■Pokud není vaše vozidlo řádně udržováno
Nesprávná údržba by mohla způsobit vážné poškození vozidla a případně
smrtelné nebo vážné zranění.
■Zacházení s akumulátorem
Desky, póly a související příslušenství akumulátoru obsahují olovo a slou-
čeniny olova, o nichž je známo, že způsobují poškození mozku. Po manipu-
laci s akumulátorem si umyjte ruce. (S. 530)

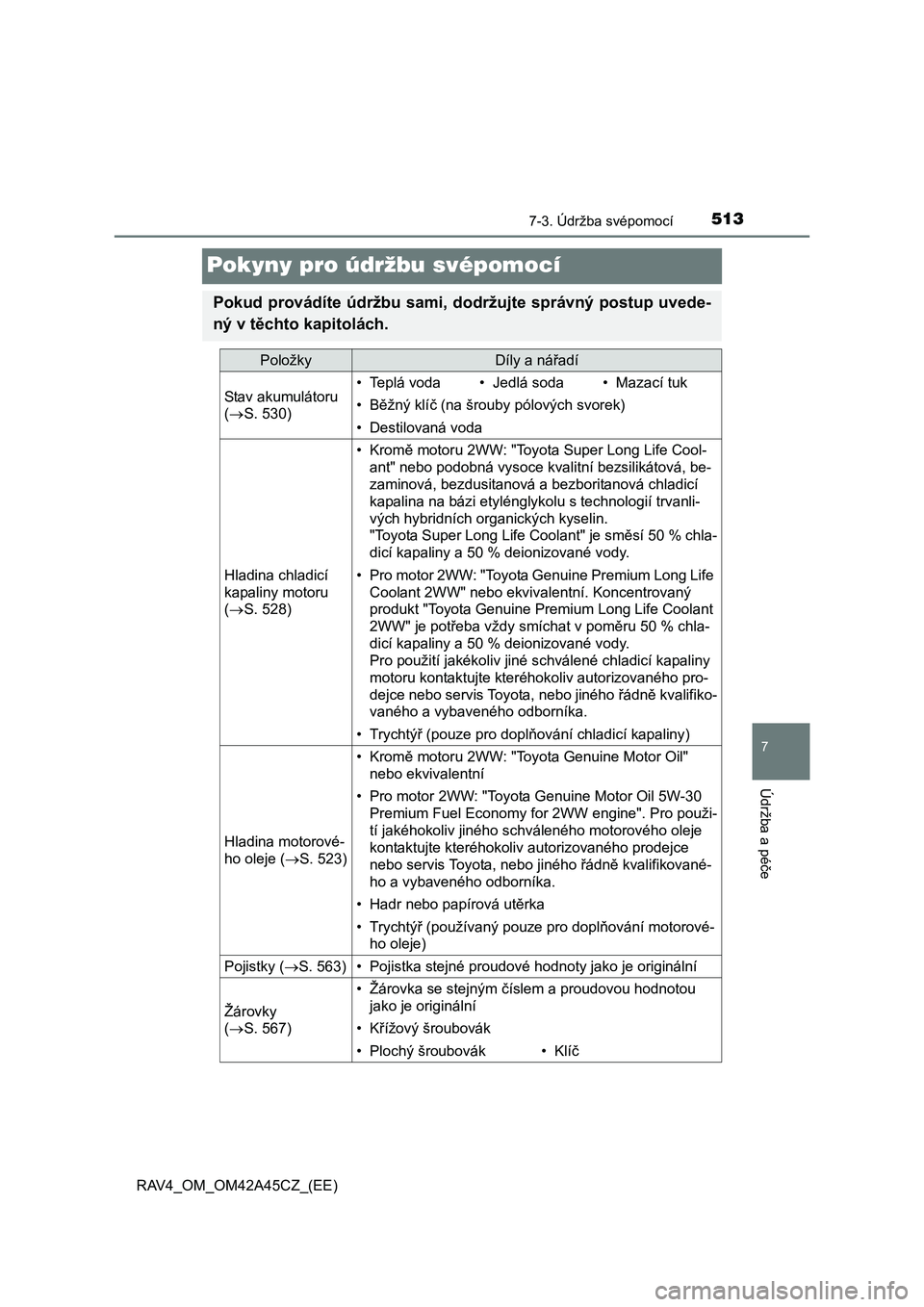

Page 513 of 732

5137-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 530)• Teplá voda• Jedlá soda• Mazací tuk
•Běžný klíč (na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí
kapaliny motoru
(S. 528)
•Kromě motoru 2WW: "Toyota Super Long Life Cool-
ant" nebo podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová chladicí
kapalina na bázi etylénglykolu s technologií trvanli-
vých hybridních organických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Pro motor 2WW: "Toyota Genuine Premium Long Life
Coolant 2WW" nebo ekvivalentní. Koncentrovaný
produkt "Toyota Genuine Premium Long Life Coolant
2WW" je potřeba vždy smíchat v poměru 50 % chla-
dicí kapaliny a 50 % deionizované vody.
Pro použití jakékoliv jiné schválené chladicí kapaliny
motoru kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifiko-
vaného a vybaveného odborníka.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motorové-
ho oleje (S. 523)
•Kromě motoru 2WW: "Toyota Genuine Motor Oil"
nebo ekvivalentní
• Pro motor 2WW: "Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 2WW engine". Pro použi-
tí jakéhokoliv jiného schváleného motorového oleje
kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 563)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 567)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
•Křížový šroubovák
• Plochý šroubovák•Klíč

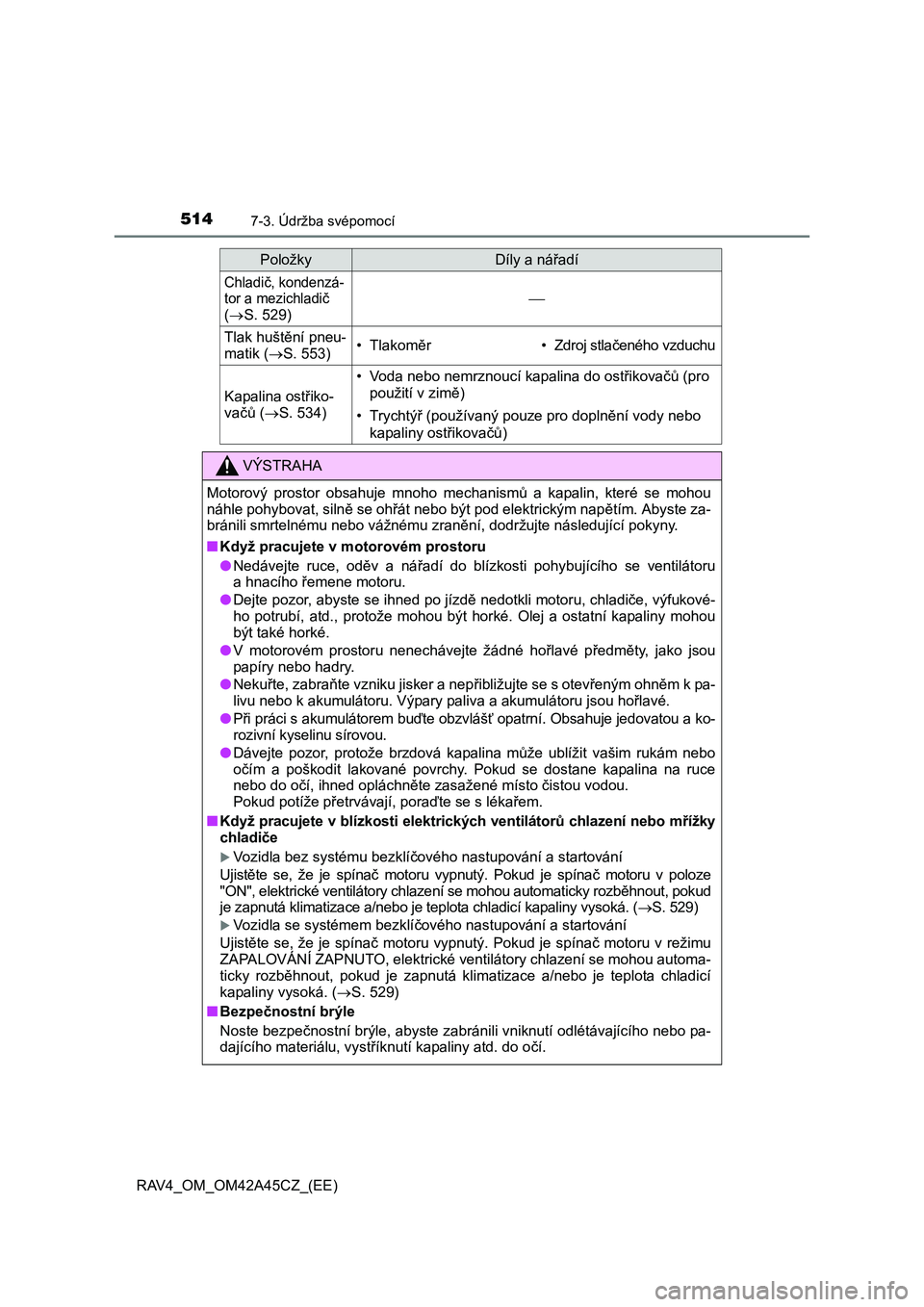

Page 514 of 732

5147-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Chladič, kondenzá-
tor a mezichladič
(S. 529)
Tlak huštění pneu-
matik (S. 553)• Tlakoměr•Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 534)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukové-
ho potrubí, atd., protože mohou být horké. Olej a ostatní kapaliny mohou
být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu nebo k akumulátoru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou a ko-
rozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky
chladiče
Vozidla bez systému bezklíčového nastupování a startování
Ujistěte se, že je spínač motoru vypnutý. Pokud je spínač motoru v poloze
"ON", elektrické ventilátory chlazení se mohou automaticky rozběhnout, pokud
je zapnutá klimatizace a/nebo je teplota chladicí kapaliny vysoká. (
S. 529)
Vozidla se systémem bezklíčového nastupování a startování
Ujistěte se, že je spínač motoru vypnutý. Pokud je spínač motoru v režimu
ZAPALOVÁNÍ ZAPNUTO, elektrické ventilátory chlazení se mohou automa-
ticky rozběhnout, pokud je zapnutá klimatizace a/nebo je teplota chladicí
kapaliny vysoká. (S. 529)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.
PoložkyDíly a nářadí
Page 515 of 732

5157-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče

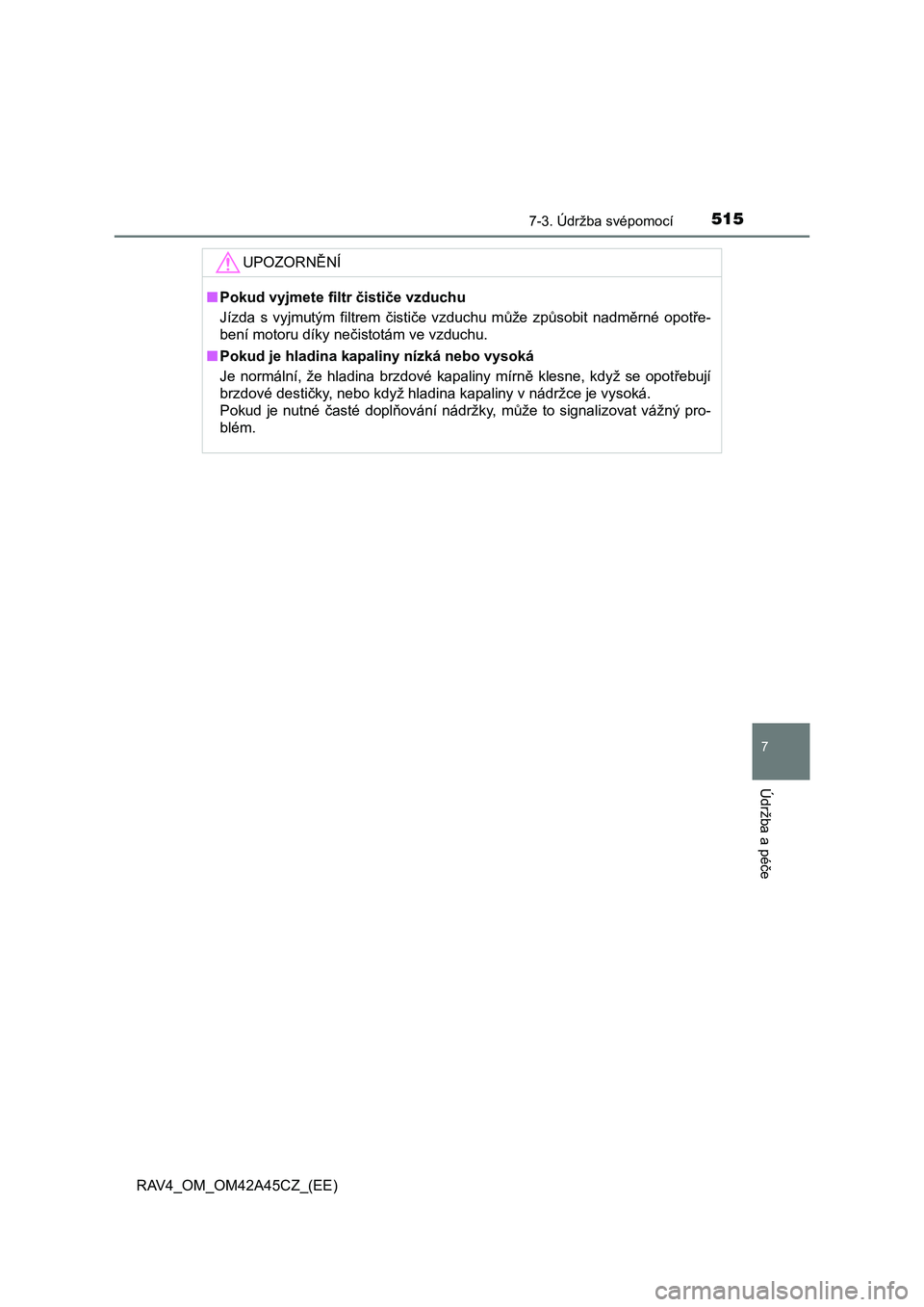

UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.

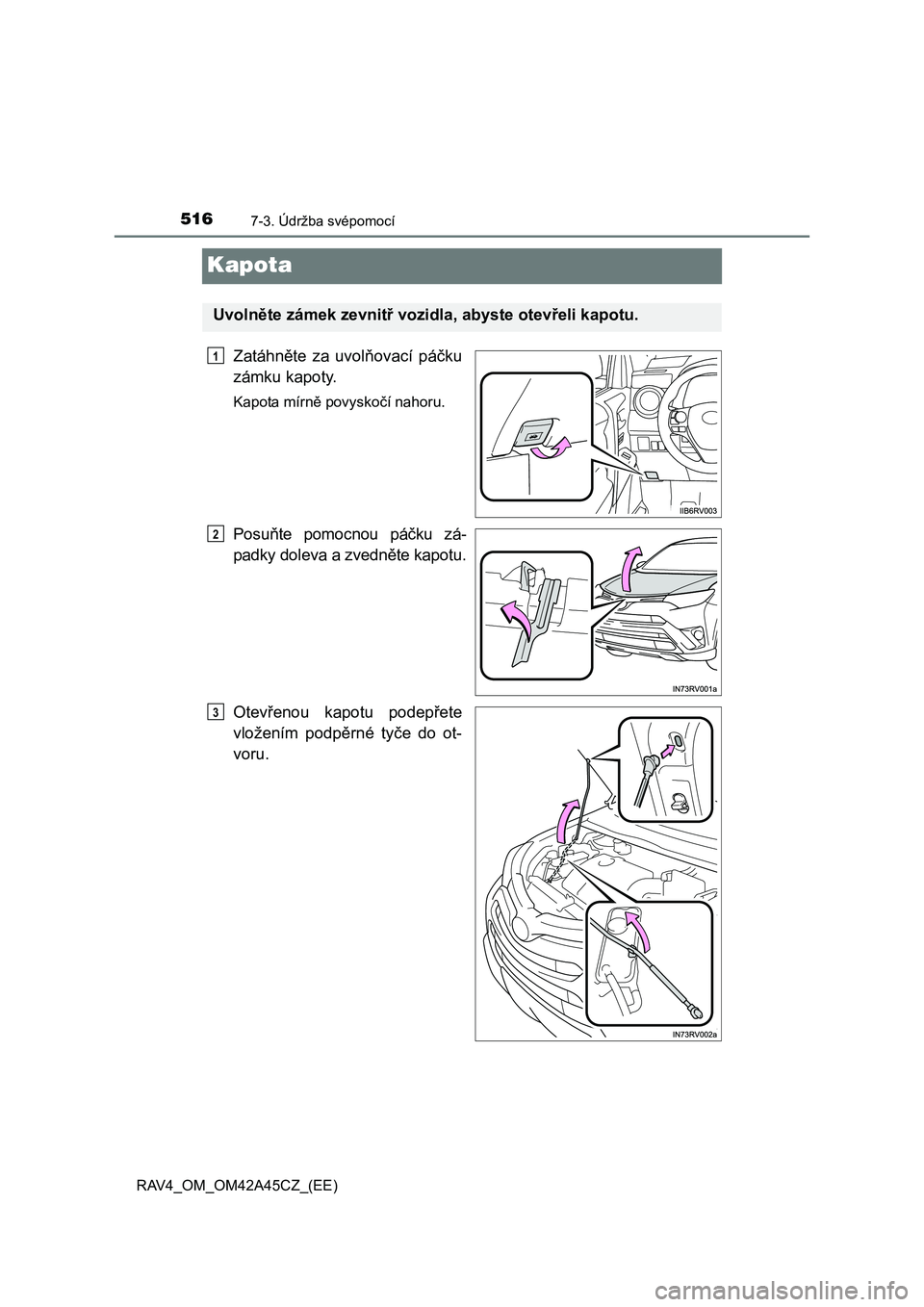

Page 516 of 732

5167-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Posuňte pomocnou páčku zá-
padky doleva a zvedněte kapotu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.
1
2
3

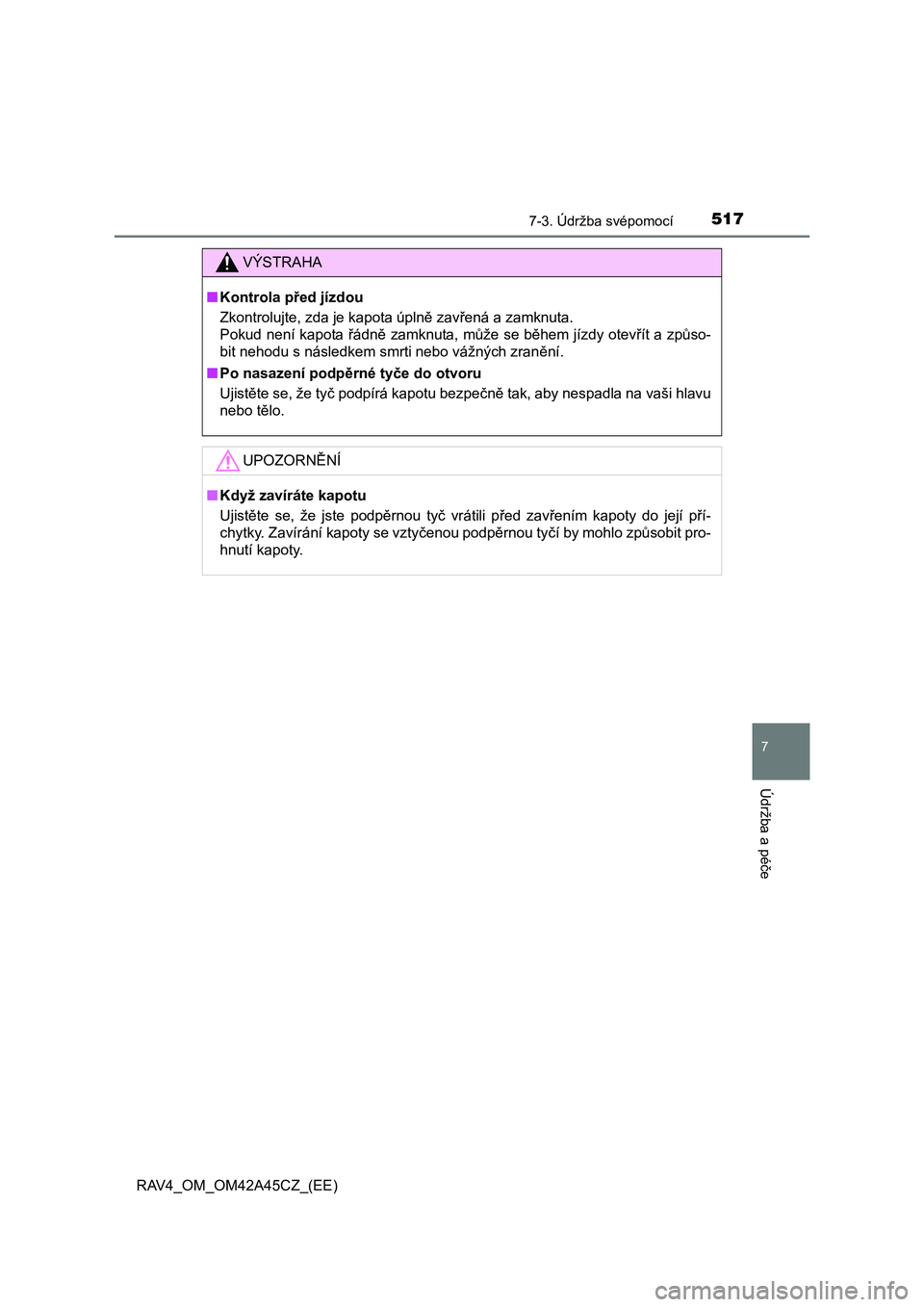

Page 517 of 732

5177-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty se vztyčenou podpěrnou tyčí by mohlo způsobit pro-
hnutí kapoty.

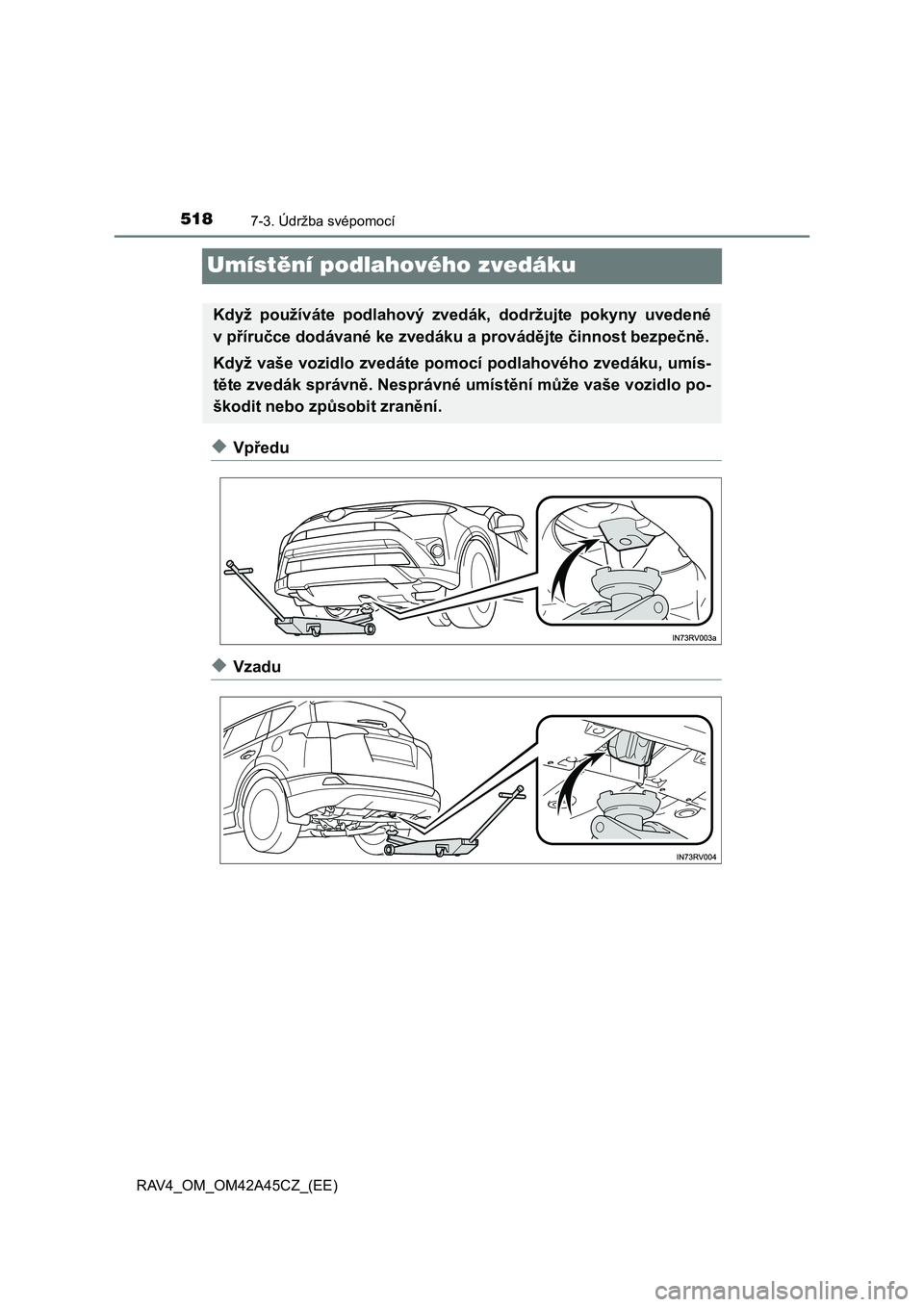

Page 518 of 732

5187-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
vpříručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

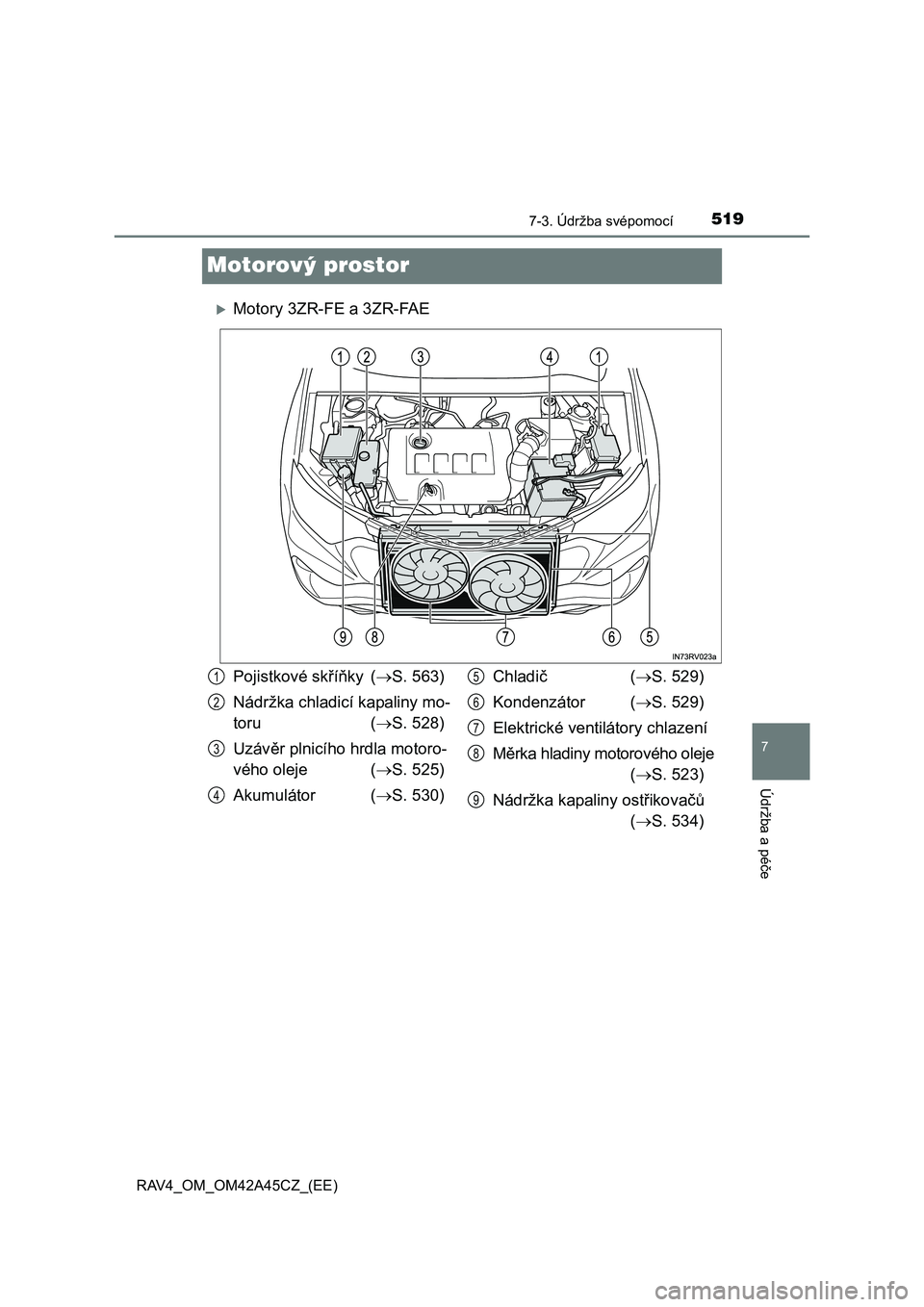

Page 519 of 732

5197-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
Motorový prostor
Motory 3ZR-FE a 3ZR-FAE
Pojistkové skříňky (S. 563)
Nádržka chladicí kapaliny mo-
toru (S. 528)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 525)
Akumulátor (S. 530)Chladič (S. 529)
Kondenzátor (S. 529)
Elektrické ventilátory chlazení
Měrka hladiny motorového oleje
(S. 523)
Nádržka kapaliny ostřikovačů
(S. 534)1
2
3
4
5
6
7
8
9

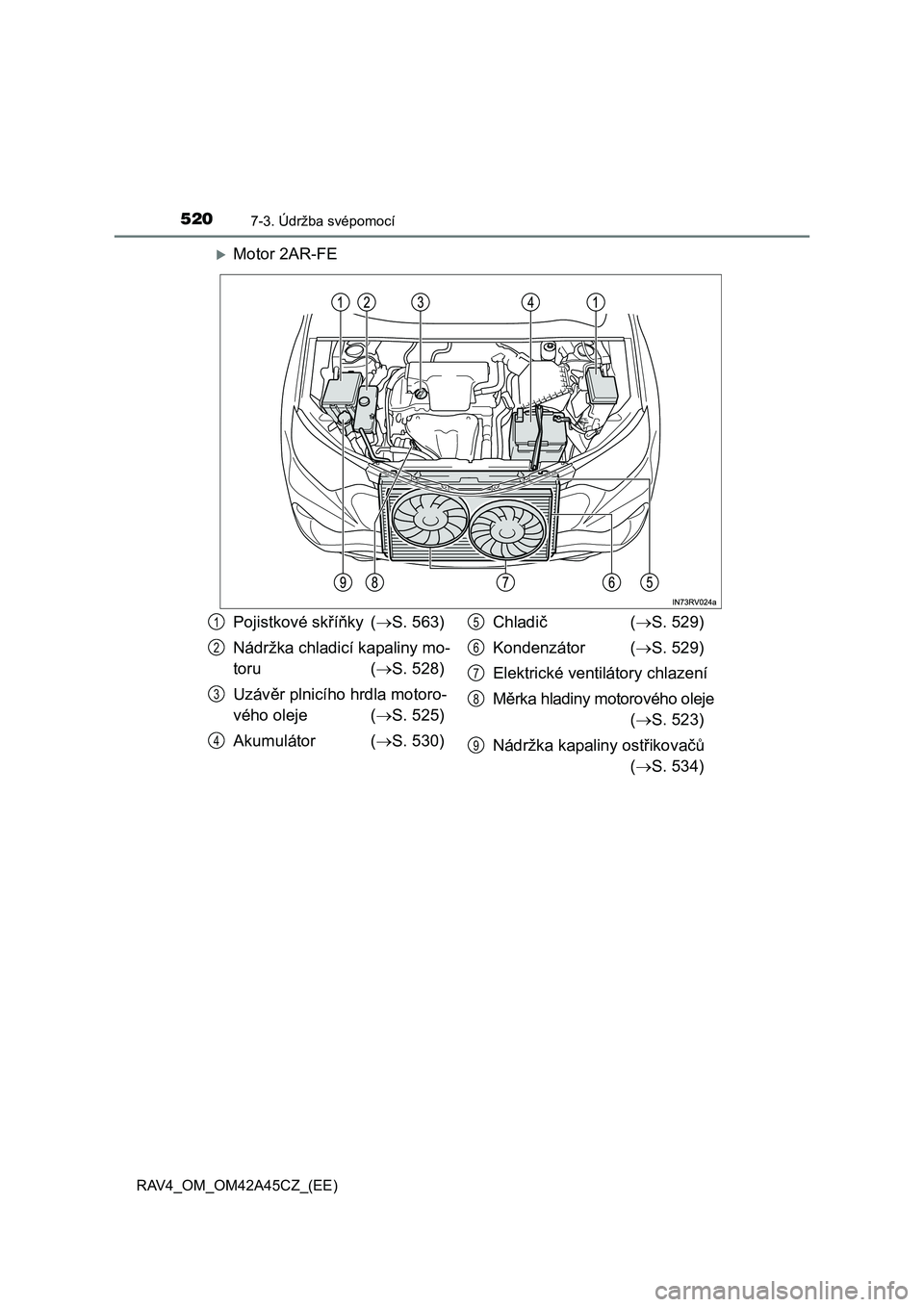

Page 520 of 732

5207-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Motor 2AR-FE
Pojistkové skříňky (S. 563)
Nádržka chladicí kapaliny mo-
toru (S. 528)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 525)
Akumulátor (S. 530)Chladič (S. 529)
Kondenzátor (S. 529)
Elektrické ventilátory chlazení
Měrka hladiny motorového oleje
(S. 523)
Nádržka kapaliny ostřikovačů
(S. 534)1
2
3
4
5
6
7
8
9
