TOYOTA RAV4 2016 Instruksjoner for bruk (in Norwegian)

5197-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell

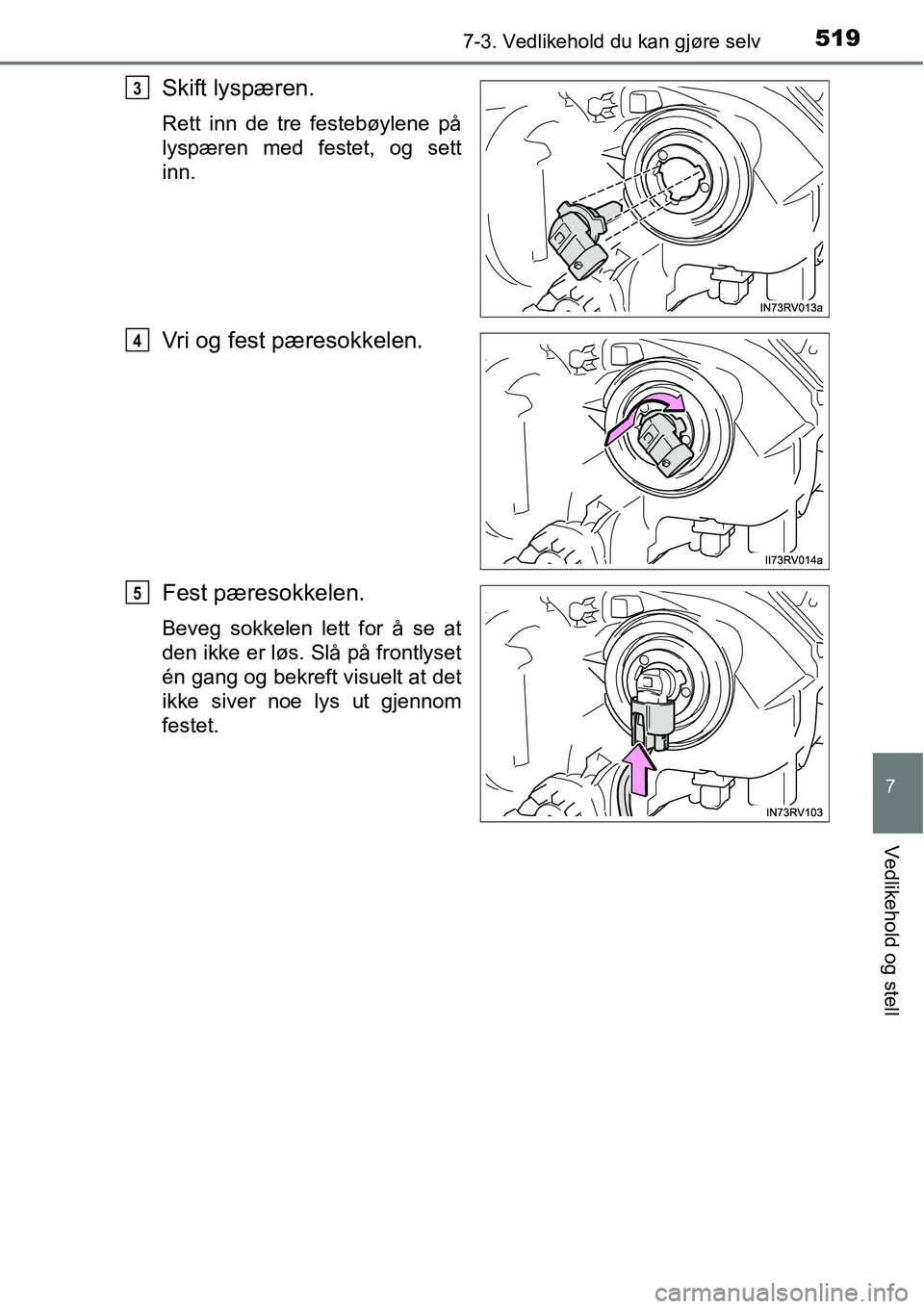

Skift lyspæren.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
3
4
5

5207-3. Vedlikehold du kan gjøre selv

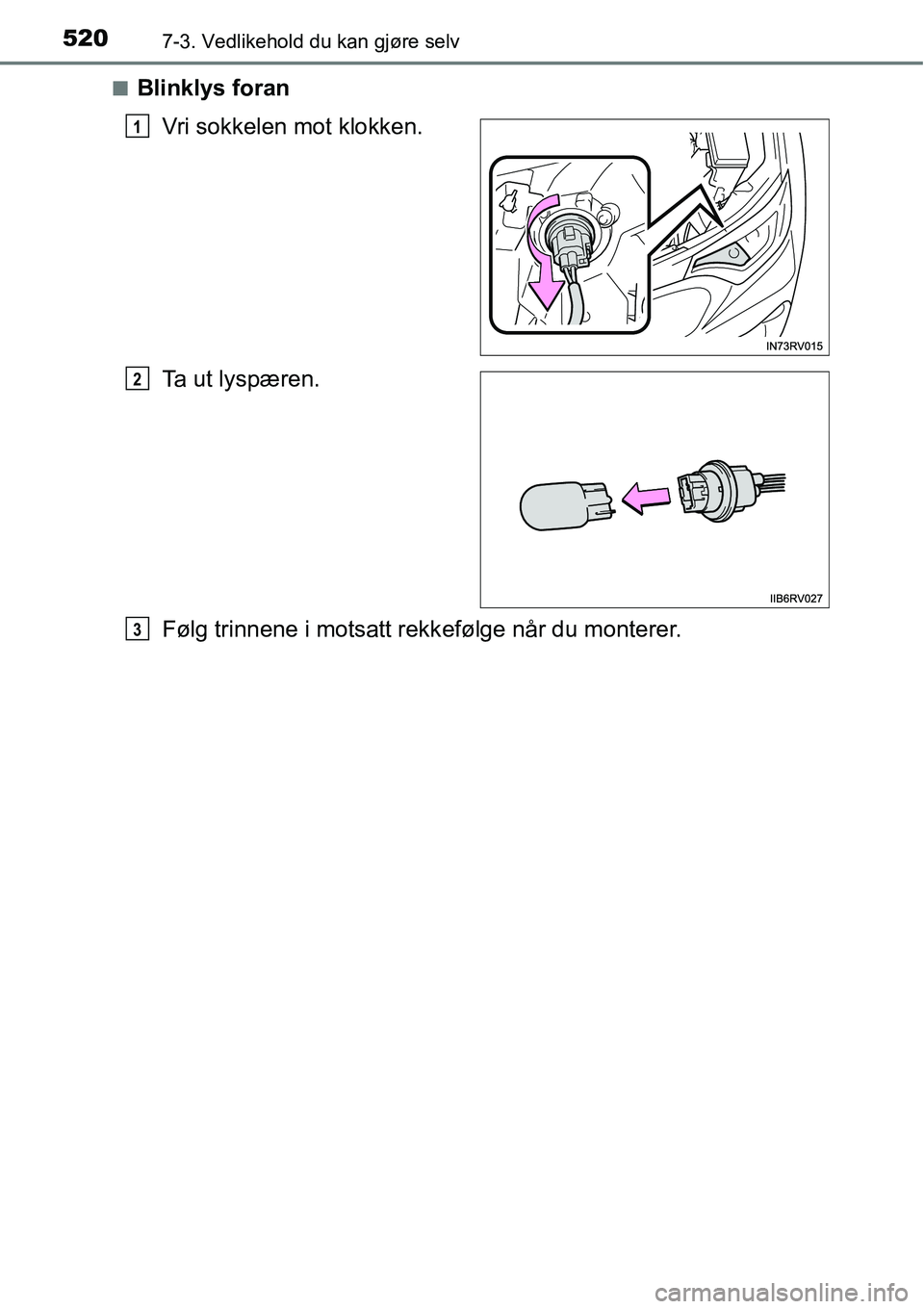

■Blinklys foran
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3

5217-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell

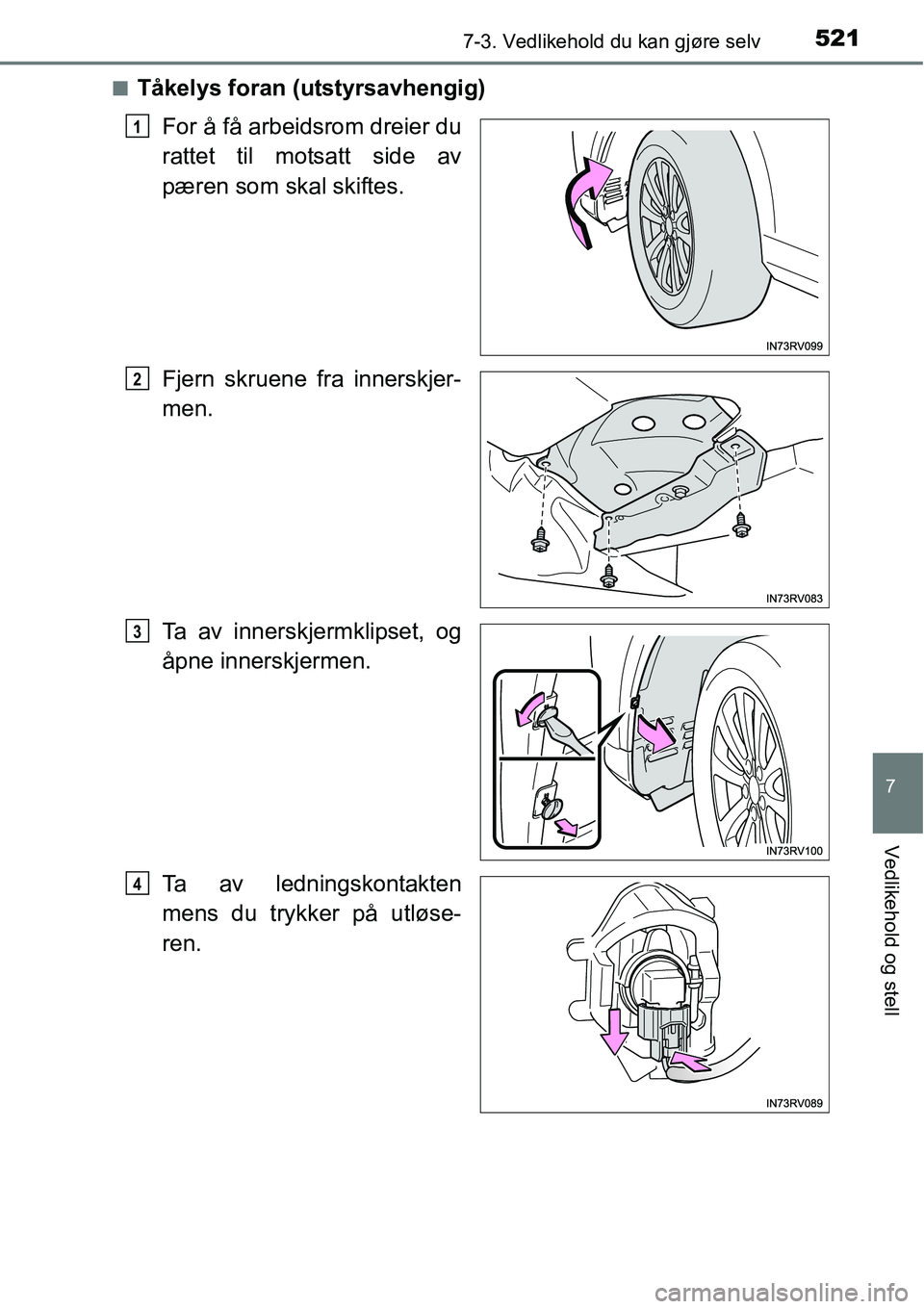

■Tåkelys foran (utstyrsavhengig)
For å få arbeidsrom dreier du
rattet til motsatt side av
pæren som skal skiftes.
Fjern skruene fra innerskjer-
men.
Ta av innerskjermklipset, og
åpne innerskjermen.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
1
2
3
4

5227-3. Vedlikehold du kan gjøre selv

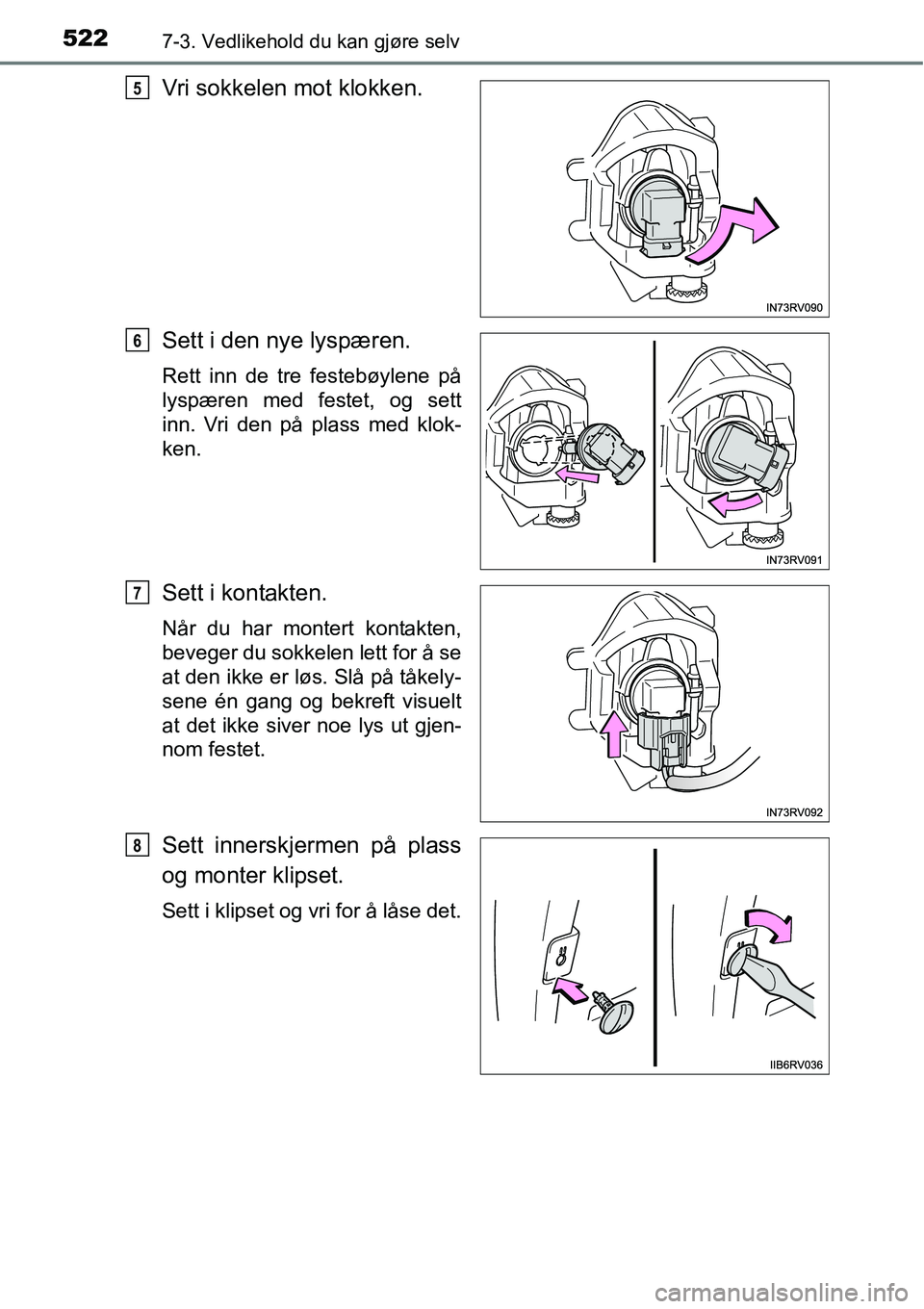

Vri sokkelen mot klokken.
Sett i den nye lyspæren.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn. Vri den på plass med klok-
ken.
Sett i kontakten.
Når du har montert kontakten,
beveger du sokkelen lett for å se
at den ikke er løs. Slå på tåkely-
sene én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom festet.
Sett innerskjermen på plass
og monter klipset.
Sett i klipset og vri for å låse det.
5
6
7
8

5237-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell

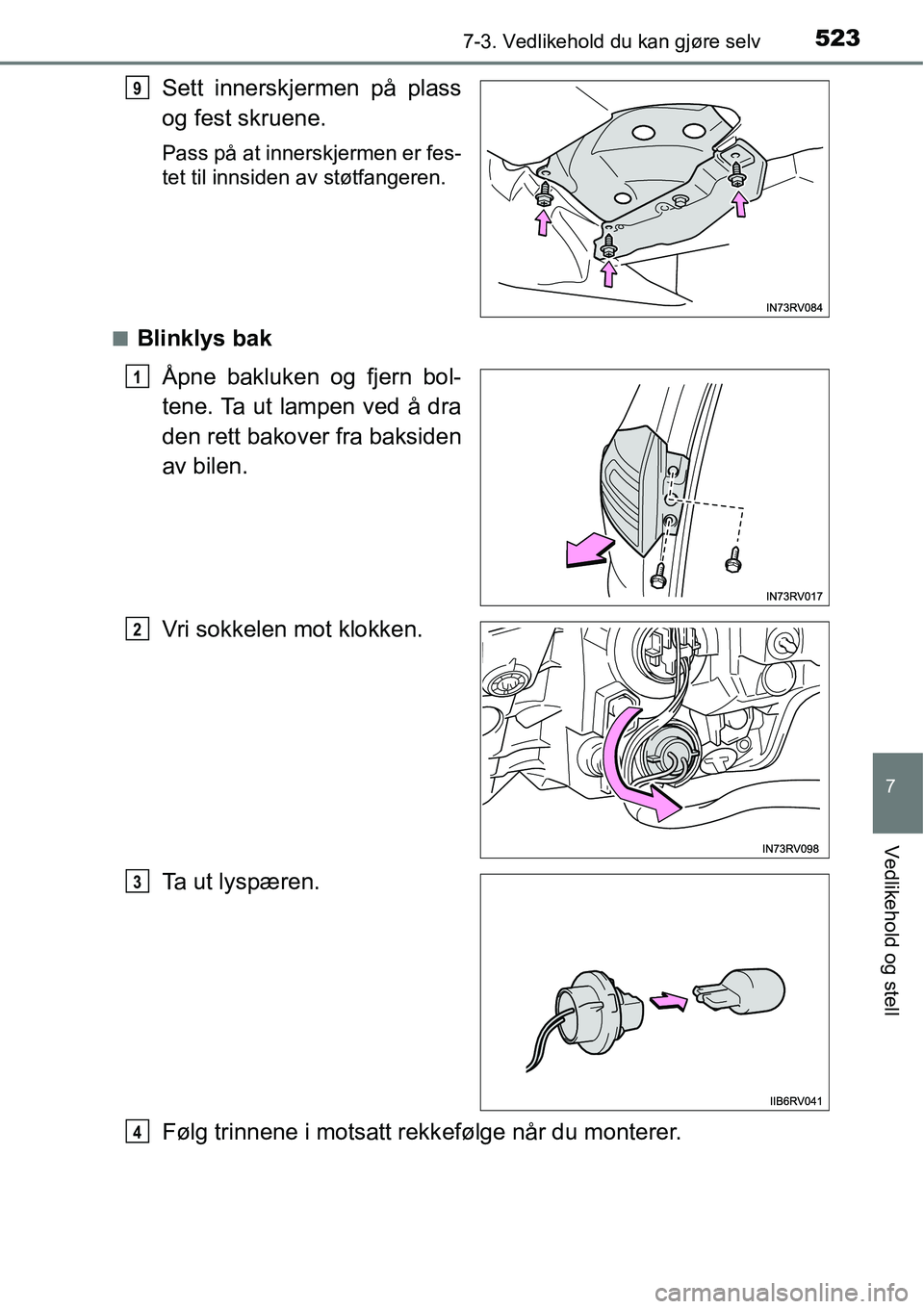

Sett innerskjermen på plass
og fest skruene.
Pass på at innerskjermen er fes-
tet til innsiden av støtfangeren.
■
Blinklys bak
Åpne bakluken og fjern bol-
tene. Ta ut lampen ved å dra
den rett bakover fra baksiden
av bilen.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
9
1
2
3
4

5247-3. Vedlikehold du kan gjøre selv
■Ryggelys
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekke-
følge når du monterer.
Etter å ha montert pæresokke-
len, må du forsikre deg om at
gummidekselet sitter godt fast.
1
2
Gummideksel
3

5257-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell

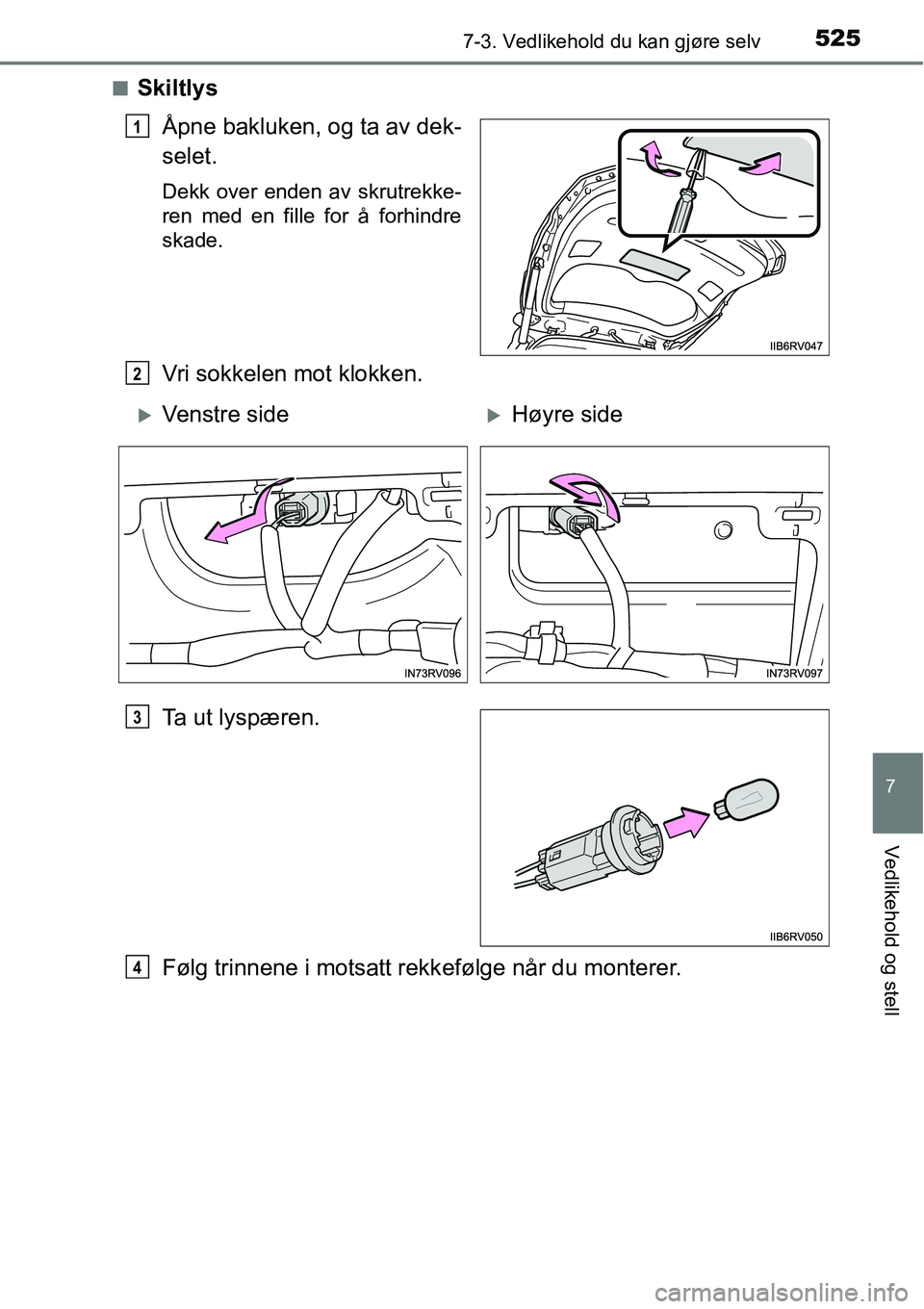

■Skiltlys
Åpne bakluken, og ta av dek-
selet.
Dekk over enden av skrutrekke-
ren med en fille for å forhindre
skade.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
XVenstre sideXHøyre side
3
4

5267-3. Vedlikehold du kan gjøre selv

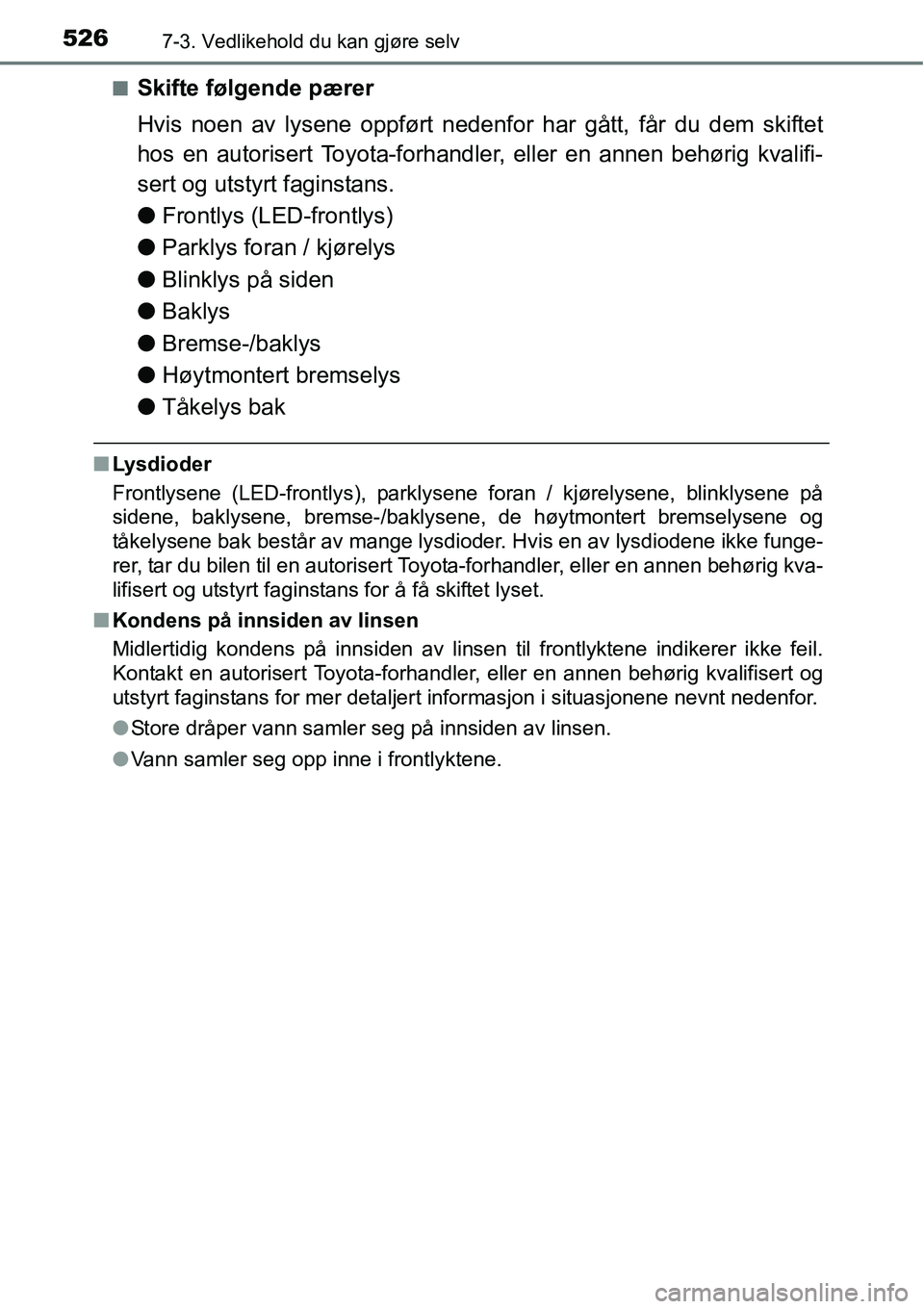

■Skifte følgende pærer
Hvis noen av lysene oppført nedenfor har gått, får du dem skiftet
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans.
●Frontlys (LED-frontlys)
●Parklys foran / kjørelys
●Blinklys på siden
●Baklys
●Bremse-/baklys
●Høytmontert bremselys
●Tåkelys bak
■Lysdioder
Frontlysene (LED-frontlys), parklysene foran / kjørelysene, blinklysene på
sidene, baklysene, bremse-/baklysene, de høytmontert bremselysene og
tåkelysene bak består av mange lysdioder. Hvis en av lysdiodene ikke funge-
rer, tar du bilen til en autorisert Toyota-forhandler, eller en annen behørig kva-
lifisert og utstyrt faginstans for å få skiftet lyset.
■Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans for mer detaljert informasjon i situasjonene nevnt nedenfor.
●Store dråper vann samler seg på innsiden av linsen.
●Vann samler seg opp inne i frontlyktene.

5277-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
ADVARSEL
■Skifte av lyspærer
●Slå av lysene. Ikke prøv å skifte lyspæren like etter at du har slått av
lysene.
Pærene blir meget varme og kan gi forbrenninger.
●Ikke rør pæreglasset med bare fingrene. Når du ikke kan unngå å holde i
glasset til pæren, bør du bruke en ren, tørr klut for å unngå fuktighet og
olje på pæren.
Hvis pæren skrapes opp eller slippes ned, kan den slutte å virke eller få
sprekker.
●Sett lyspærene og deler som brukes til å feste dem, helt på plass. Gjør du
ikke det, kan det føre til skader, brann eller at vann kommer inn i frontlyk-
ten. Det kan skade frontlyktene og føre til at det dannes kondens på lin-
sen.
●Ikke prøv å reparere eller ta fra hverandre lyspærer, kontakter, elektriske
kretser eller komponentdeler.
Det kan føre til alvorlige personskader grunnet elektrisk støt.
●Når du setter på plass ryggelyset på høyre side, må du passe på å ikke ta
på eksosanlegget før det er tilstrekkelig avkjølt, ettersom varme eksosrør
kan føre til forbrenninger.
■Hindre skade eller brann
●Kontroller at alle lyspærene er satt skikkelig på plass og låst fast.
●Kontroller styrken på pæren før den settes på plass, for å forhindre var-
meskader.

5287-3. Vedlikehold du kan gjøre selv
