4717-2. Teendők szükséghelyzetben
7
Ha baj történik
Kerékanyakulcs vagy kemény
fémrúd segítségével húzza
meg teljesen a vonószemet.
Biztonságosan rögzítse a kötelet és a láncot a vonószemhez.
Vigyázzon, nehogy kárt tegyen a karosszériában.
Szálljon be a vontatandó járműbe, és indítsa be a hibrid rendszert.
Ha nem tudja beindítani a motort, kapcsolja a motorindító gombot ON
módba.
Kapcsolja a sebességváltó kart N helyzetbe, és engedje ki a
rögzítőféket.
Ha a sebességváltó kart nem lehet elmozdítani: 241. o.
nVontatás közben
Ha a hibrid rendszer ki van kapcsolva, akkor sem a kormányerő-rásegítés,
sem a fékerő-rásegítés nem működik, így a kormányzás és fékezés lényege-
sen nehezebb.
nKerékanyakulcs (felszereltségtől függően)
A kerékanyakulcsot a szerszámkészletben találja. (505. o.)
4
5
6
7

4727-2. Teendők szükséghelyzetben
VIGYÁZAT!
Tartsa be az alábbi biztonsági figyelmeztetéseket.
Ellenkező esetben súlyos vagy halálos sérülés következhet be.
nVontatás közben
nVontatás közben
lKötéllel vagy lánccal történő vontatás esetén kerülje a hirtelen indulásokat
stb., mivel ezek a vontatószemet, kábelt, illetve láncot magas terhelésnek
teszik ki. A vontatószem, kábel vagy lánc meghibásodhat, az ezekből
származó törmelék pedig embereknek ütközhet, és jelentős kárt okozhat.
lNe kapcsolja ki a motorindító gombot. Előfordulhat, hogy a kormányzár
miatt a kormánykereket nem lehet elforgatni.
nVonószemek felszerelése a gépjárműre
Győződjön meg a vonószemek biztonságos rögzítéséről. Ha nincsenek biz-
tonságosan rögzítve, akkor a vontatás során kilazulhatnak.
Kétkerék-meghajtású modellek:
Biztosítsa, hogy a gépjárművet az első
kerekek, vagy mind a négy kerék meg-
emelésével szállítsák. Ha a gépjárművet
vontatni kell és az első kerekek a talajjal
érintkeznek, a hajtáslánc és a kapcsoló-
dó alkatrészek károsodhatnak, vagy a
motor működése által termelt villamos
áram tüzet okozhat, attól függően, hogy
milyen jellegű a sérülés vagy hiba.
Összkerékmeghajtású modellek:
Biztosítsa, hogy a gépjárművet mind a
négy kerék megemelésével szállítsák.
Ha a gépjárművet úgy vontatja, hogy a
kerekek érintkeznek a földdel, a hajtás-
lánc és alkatrészei károsodhatnak, a
gépjármű leeshet a vontatóról, vagy a sé-
rülés természetétől függően a motormű-
ködés által generált elektromosság tüzet
okozhat.

4737-2. Teendők szükséghelyzetben
7
Ha baj történik
FIGYELEM
nA gépjármű károsodásának megelőzése a gépjármű megemelésével
végzett vontatás során
lNe vontassa a gépjárművet hátulról, ha a motorindító gomb kikapcsolt ál-
lapotban van. A kormányzárszerkezet nem elég erős ahhoz, hogy egyene-
sen tartsa az első kerekeket.
lA gépjármű megemelésekor ellenőrizze, hogy elegendő hely áll-e rendel-
kezésre a vontatáshoz a megemelt gépjármű másik végénél. Ha nincs ele-
gendő hely, a vontatás során a gépjármű megrongálódhat.
nA gépjármű károsodásának megelőzése a lengőkeretes vontatás során
A gépjárművet se elölről, se hátulról ne vontassa lengőkeretes vontatóval.
nA gépjármű vészhelyzeti vontatás során fellépő sérülésének megelőzé-
se érdekében
<0031004800030055007c004a005d0074005700560048000300440003004e007c00570048004f00480057000300590044004a005c0003004f0069005100460052004e0044005700030044000300490048004f00490081004a004a00480056005d0057007000
5600030044004f004e00440057005500700056005d0048004c[hez.

4747-2. Teendők szükséghelyzetben
Ha úgy gondolja, hogy valami nincs
rendben
lSzivárgás nyomai észlelhetők a gépjármű alatt
(A légkondicionáló berendezésből csöpögő víz a természetes mű-
ködés velejárója)
lLapos gumiabroncsok vagy egyenetlen gumiabroncskopás
lA motorhűtőfolyadék-hőmérsékletkijelző mutatója folyamatosan a
normálisnál magasabb értéket mutat
lA kipufogórendszer hangjának megváltozása
lKanyarodás közben erős, csikorgó hang
lA felfüggesztési rendszerhez kapcsolódó furcsa zajok
lA hibrid rendszerrel összefüggő kopogó vagy más hang
lA motor kihagy, akadozva vagy egyenetlenül jár
lJelentős teljesítménycsökkenés
lFékezéskor a gépjármű érezhetően valamelyik irányba húz
lVízszintes úton haladva a gépjármű erősen az egyik oldalra húz
lCsökkent fékhatás, szivacsszerűen lenyomható fékpedál, a pedál
majdnem a padlót éri
Ha a következő jelenségek valamelyikét észleli, gépjárműve va-
lószínűleg beállításra vagy javításra szorul. Mielőbb keressen fel
hivatalos Toyota márkakereskedést, szervizt vagy más, megfele-
lő képesítéssel és felszereléssel rendelkező szakembert.
Látható tünetek
Hallható tünetek
Működéssel kapcsolatos tünetek

4757-2. Teendők szükséghelyzetben
7
Ha baj történik

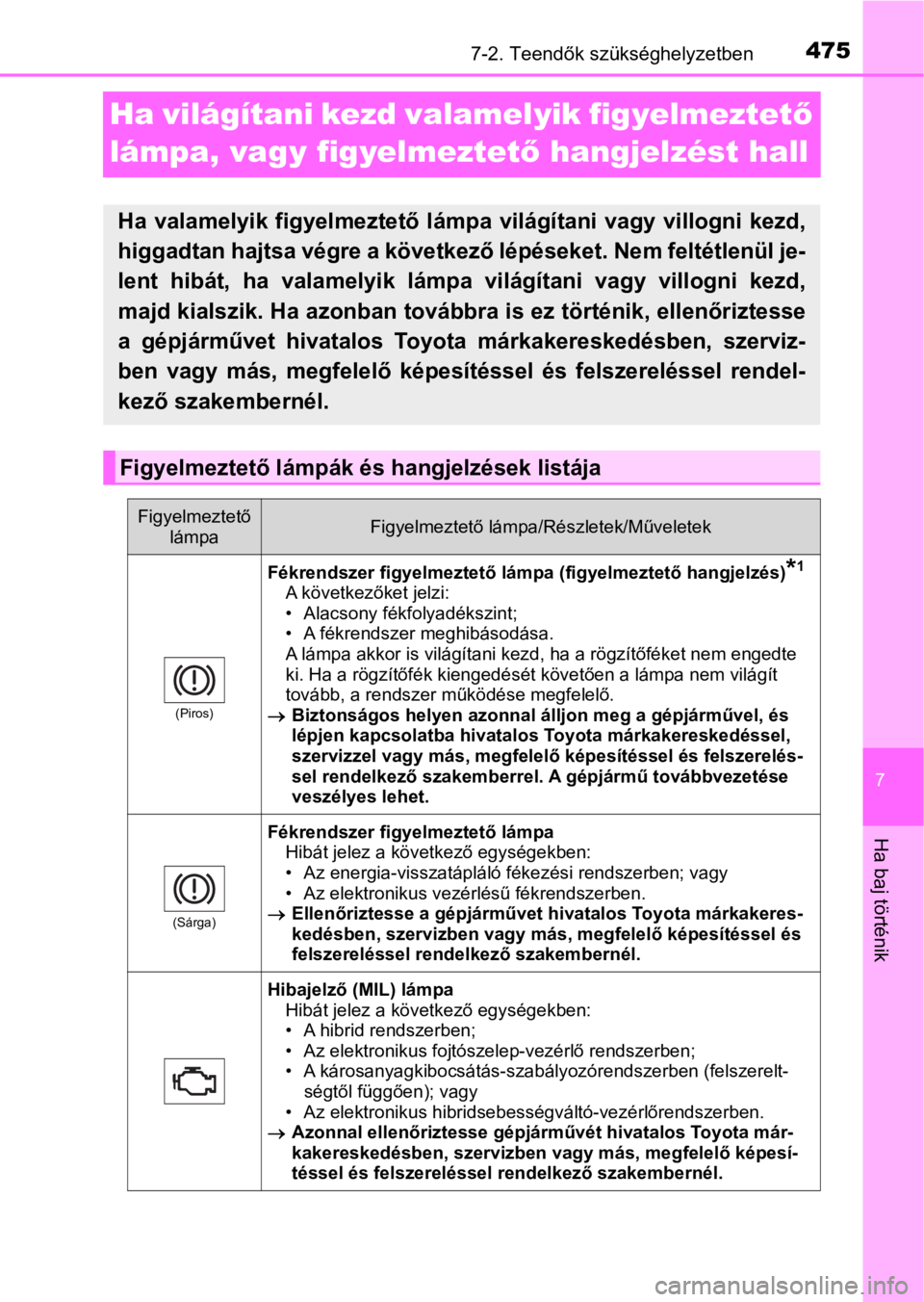

Ha világítani kezd valamelyik figyelmeztető
lámpa, vagy figyelmeztető hangjelzést hall
Ha valamelyik figyelmeztető lámpa világítani vagy villogni kezd,
higgadtan hajtsa végre a következő lépéseket. Nem feltétlenül je-
lent hibát, ha valamelyik lámpa világítani vagy villogni kezd,
majd kialszik. Ha azonban továbbra is ez történik, ellenőriztesse
a gépjárművet hivatalos Toyota márkakereskedésben, szerviz-
ben vagy más, megfelelő képesítéssel és felszereléssel rendel-
kező szakembernél.
Figyelmeztető lámpák és hangjelzések listája
Figyelmeztető
lámpaFigyelmeztető lámpa/Részletek/Műveletek
(Piros)
Fékrendszer figyelmeztető lámpa (figyelmeztető hangjelzés)*1
A következőket jelzi:
• Alacsony fékfolyadékszint;
• A fékrendszer meghibásodása.
A lámpa akkor is világítani kezd, ha a rögzítőféket nem engedte
ki. Ha a rögzítőfék kiengedését követően a lámpa nem világít
tovább, a rendszer működése megfelelő.
Biztonságos helyen azonnal álljon meg a gépjárművel, és
lépjen kapcsolatba hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megfelelő képesítéssel és felszerelés-
sel rendelkező szakemberrel. A gépjármű továbbvezetése
veszélyes lehet.
(Sárga)
Fékrendszer figyelmeztető lámpa
Hibát jelez a következő egységekben:
• Az energia-visszatápláló fékezési rendszerben; vagy
• Az elektronikus vezérlésű fékrendszerben.
Ellenőriztesse a gépjárművet hivatalos Toyota márkakeres-
kedésben, szervizben vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakembernél.
Hibajelző (MIL) lámpa
Hibát jelez a következő egységekben:
• A hibrid rendszerben;
• Az elektronikus fojtószelep-vezérlő rendszerben;
• A károsanyagkibocsátás-szabályozórendszerben (felszerelt-
ségtől függően); vagy
• Az elektronikus hibridsebességváltó-vezérlőrendszerben.
Azonnal ellenőriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.

4767-2. Teendők szükséghelyzetben

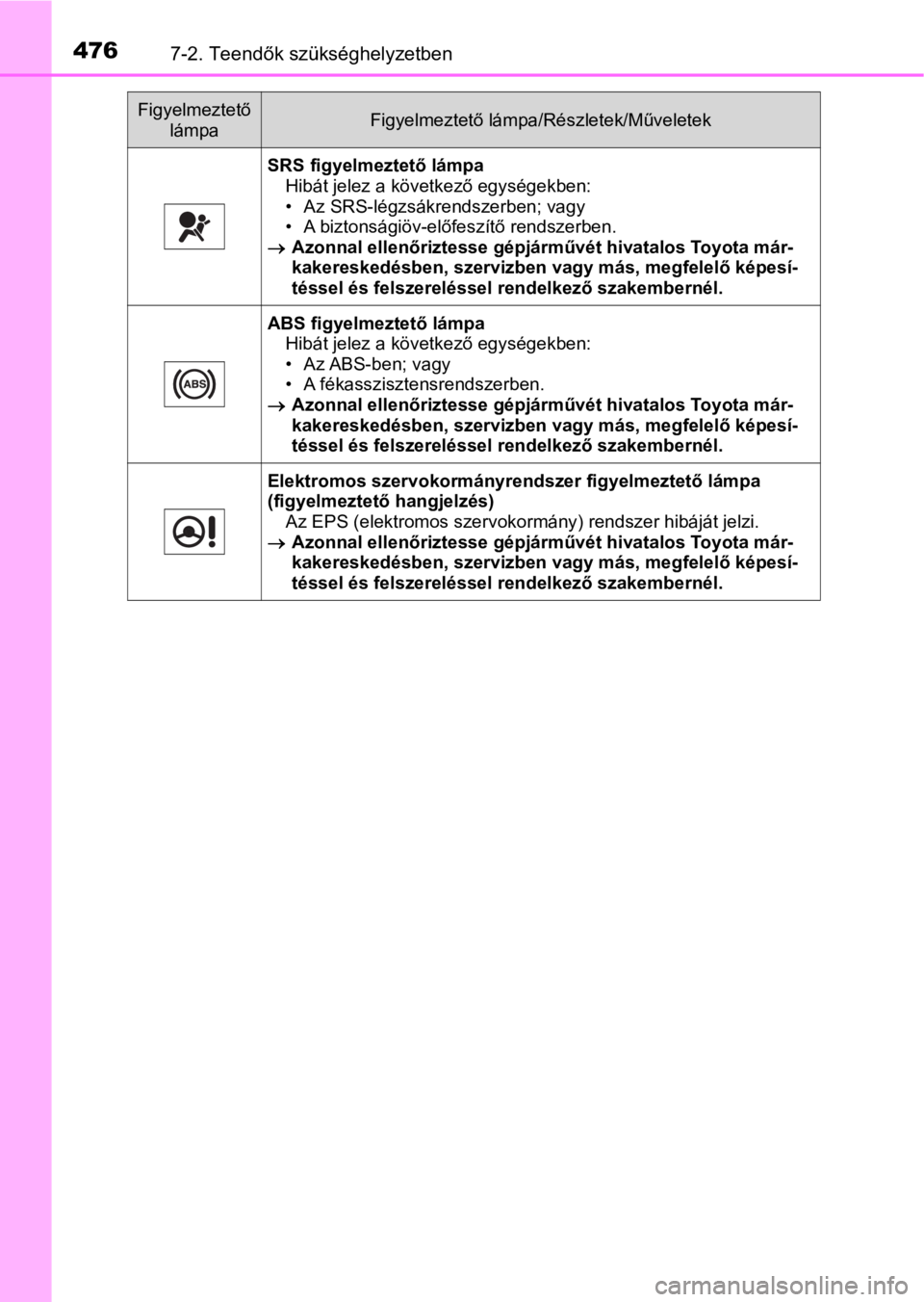

SRS figyelmeztető lámpa
Hibát jelez a következő egységekben:
• Az SRS-légzsákrendszerben; vagy
• A biztonságiöv-előfeszítő rendszerben.
Azonnal ellenőriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.
ABS figyelmeztető lámpa
Hibát jelez a következő egységekben:
• Az ABS-ben; vagy
• A fékasszisztensrendszerben.
Azonnal ellenőriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.
Elektromos szervokormányrendszer figyelmeztető lámpa
(figyelmeztető hangjelzés)
Az EPS (elektromos szervokormány) rendszer hibáját jelzi.
Azonnal ellenőriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.
Figyelmeztető
lámpaFigyelmeztető lámpa/Részletek/Műveletek

4777-2. Teendők szükséghelyzetben
7
Ha baj történik

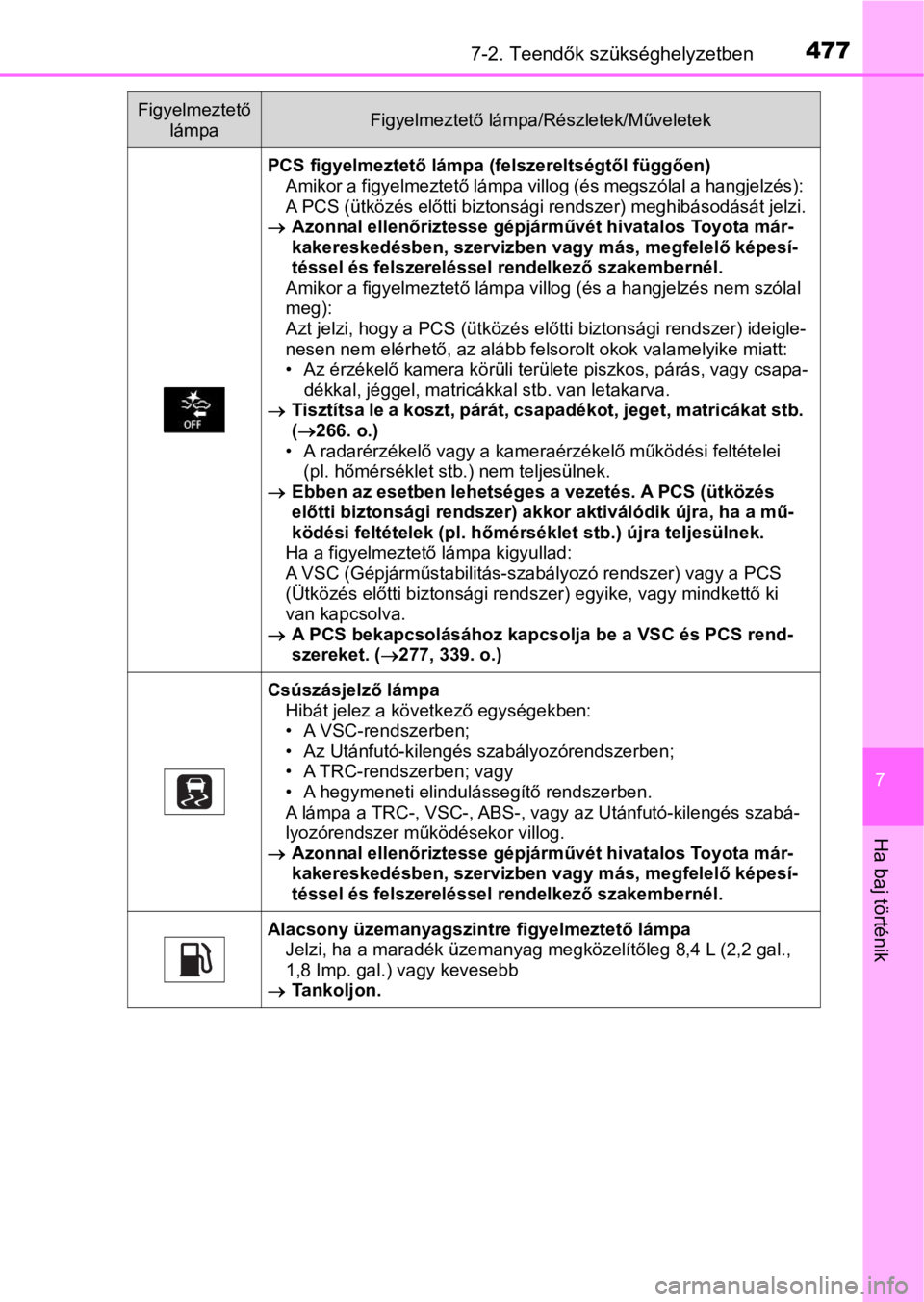

PCS figyelmeztető lámpa (felszereltségtől függően)
Amikor a figyelmeztető lámpa villog (és megszólal a hangjelzés):
A PCS (ütközés előtti biztonsági rendszer) meghibásodását jelzi.
Azonnal ellenőriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.
Amikor a figyelmeztető lámpa villog (és a hangjelzés nem szólal
meg):
Azt jelzi, hogy a PCS (ütközés előtti biztonsági rendszer) ideigle-
nesen nem elérhető, az alább felsorolt okok valamelyike miatt:
• Az érzékelő kamera körüli területe piszkos, párás, vagy csapa-
dékkal, jéggel, matricákkal stb. van letakarva.
Tisztítsa le a koszt, párát, csapadékot, jeget, matricákat stb.
(266. o.)
• A radarérzékelő vagy a kameraérzékelő működési feltételei
(pl. hőmérséklet stb.) nem teljesülnek.
Ebben az esetben lehetséges a vezetés. A PCS (ütközés
előtti biztonsági rendszer) akkor aktiválódik újra, ha a mű-
ködési feltételek (pl. hőmérséklet stb.) újra teljesülnek.
Ha a figyelmeztető lámpa kigyullad:
A VSC (Gépjárműstabilitás-szabályozó rendszer) vagy a PCS
(Ütközés előtti biztonsági rendszer) egyike, vagy mindkettő ki
van kapcsolva.
A PCS bekapcsolásához kapcsolja be a VSC és PCS rend-
szereket. (277, 339. o.)
Csúszásjelző lámpa
Hibát jelez a következő egységekben:
• A VSC-rendszerben;
• Az Utánfutó-kilengés szabályozórendszerben;
• A TRC-rendszerben; vagy
• A hegymeneti elindulássegítő rendszerben.
A lámpa a TRC-, VSC-, ABS-, vagy az Utánfutó-kilengés szabá-
lyozórendszer működésekor villog.
Azonnal ellenőriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.
Alacsony üzemanyagszintre figyelmeztető lámpa
Jelzi, ha a maradék üzemanyag megközelítőleg 8,4 L (2,2 gal.,
1,8 Imp. gal.) vagy kevesebb
Tankoljon.
Figyelmeztető
lámpaFigyelmeztető lámpa/Részletek/Műveletek

4787-2. Teendők szükséghelyzetben

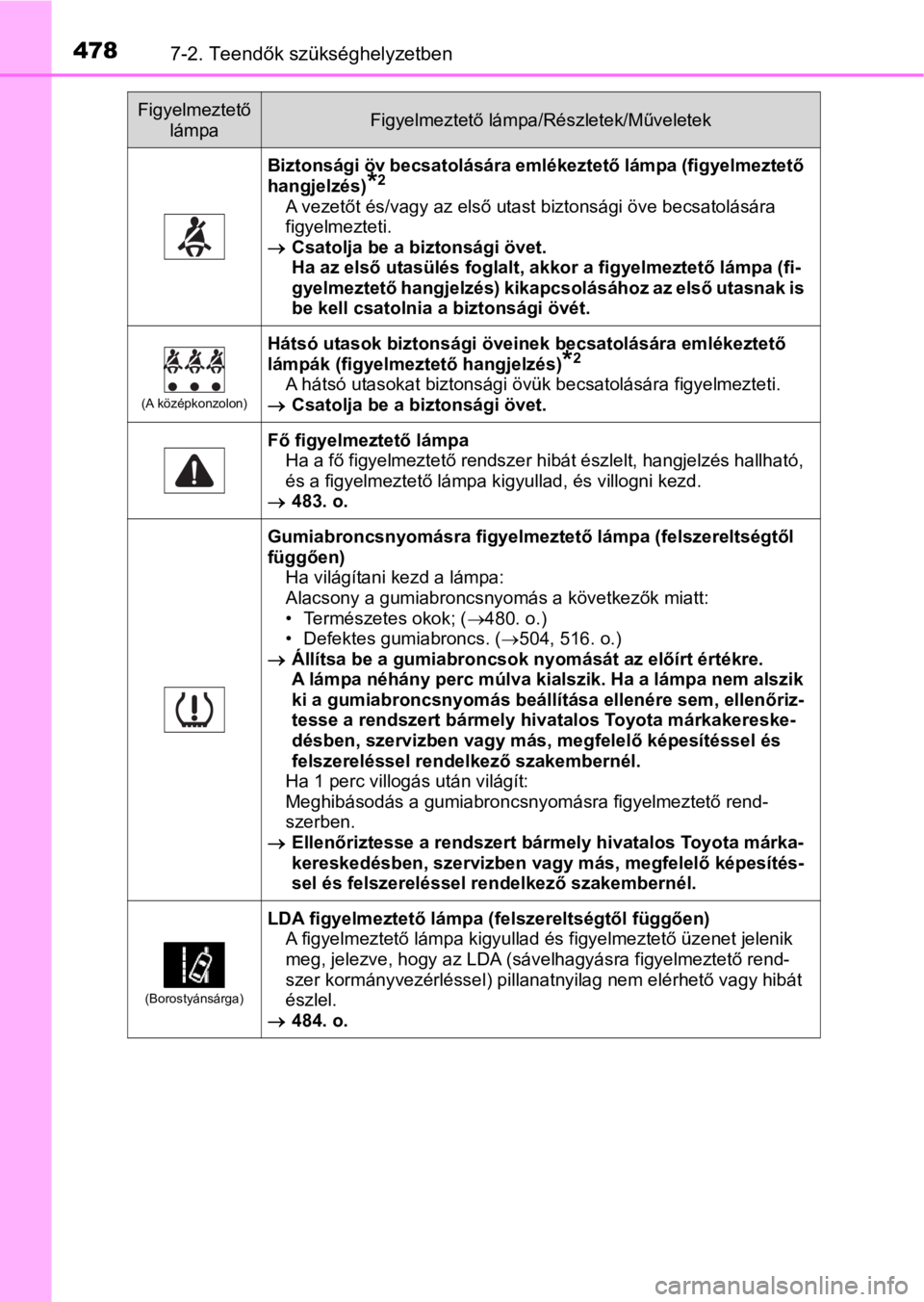

Biztonsági öv becsatolására emlékeztető lámpa (figyelmeztető
hangjelzés)*2
A vezetőt és/vagy az első utast biztonsági öve becsatolására
figyelmezteti.
Csatolja be a biztonsági övet.
Ha az első utasülés foglalt, akkor a figyelmeztető lámpa (fi-
gyelmeztető hangjelzés) kikapcsolásához az első utasnak is
be kell csatolnia a biztonsági övét.
(A középkonzolon)
Hátsó utasok biztonsági öveinek becsatolására emlékeztető
lámpák (figyelmeztető hangjelzés)*2
A hátsó utasokat biztonsági övük becsatolására figyelmezteti.
Csatolja be a biztonsági övet.
Fő figyelmeztető lámpa
Ha a fő figyelmeztető rendszer hibát észlelt, hangjelzés hallható,
és a figyelmeztető lámpa kigyullad, és villogni kezd.
483. o.
Gumiabroncsnyomásra figyelmeztető lámpa (felszereltségtől
függően)
Ha világítani kezd a lámpa:
Alacsony a gumiabroncsnyomás a következők miatt:
• Természetes okok; (480. o.)
• Defektes gumiabroncs. (504, 516. o.)
Állítsa be a gumiabroncsok nyomását az előírt értékre.
A lámpa néhány perc múlva kialszik. Ha a lámpa nem alszik
ki a gumiabroncsnyomás beállítása ellenére sem, ellenőriz-
tesse a rendszert bármely hivatalos Toyota márkakereske-
désben, szervizben vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakembernél.
Ha 1 perc villogás után világít:
Meghibásodás a gumiabroncsnyomásra figyelmeztető rend-
szerben.
Ellenőriztesse a rendszert bármely hivatalos Toyota márka-
kereskedésben, szervizben vagy más, megfelelő képesítés-
sel és felszereléssel rendelkező szakembernél.
(Borostyánsárga)
LDA figyelmeztető lámpa (felszereltségtől függően)
A figyelmeztető lámpa kigyullad és figyelmeztető üzenet jelenik
meg, jelezve, hogy az LDA (sávelhagyásra figyelmeztető rend-
szer kormányvezérléssel) pillanatnyilag nem elérhető vagy hibát
észlel.
484. o.
Figyelmeztető
lámpaFigyelmeztető lámpa/Részletek/Műveletek

4797-2. Teendők szükséghelyzetben
7
Ha baj történik
*1: Rögzítőfék működésben figyelmeztető hangjelzés:
Figyelmeztető hangjelzés hallható, ha a gépjármű kb. 5 km/h (3 mph) vagy
nagyobb sebességgel halad.
*2: Vezető és utas biztonsági övének becsatolására figyelmeztető hangjelzés:
A biztonsági övek becsatolására figyelmeztető hangjelzés figyelmezteti a
<00590048005d0048005701180057000f00030044005d00030048004f00560118000300580057004400560057000300700056000300440003004b0069005700560079000300580057004400560052004e00440057000f0003004b0052004a005c0003005100
4c00510046005600030045004800460056004400570052004f[va a bizton-
sági övük. Miután a gépjármű elérte a 20 km/h (12 mph) sebességet, 30
másodpercig szakaszos hangjelzés hallható. Ha az övet ezután sem csa-
tolja be, a hangjelzés megváltozik, és 90 másodpercig ez hallható.
nElső utast észlelő érzékelő, biztonsági öv becsatolására emlékeztető és
figyelmeztető hangjelzés
Ha csomagot helyez az első utasülésre, az első utast észlelő érzékelő miatt
előfordulhat, hogy villogni kezd a figyelmeztető lámpa, és megszólal a figyel-
meztető hangjelzés, még akkor is, ha az ülésen senki sem ül.
nHa a hibajelző (MIL) lámpa menet közben kigyullad
A hibajelző (MIL) lámpa kigyullad, ha az üzemanyagtartály teljesen kiürül. Ha
az üzemanyagtartály üres, azonnal töltse fel a gépjárművet üzemanyaggal. A
hibajelző (MIL) lámpa néhány út után kialszik.
Ha a hibajelző (MIL) lámpa nem alszik ki, forduljon hivatalos Toyota márkake-
reskedéshez, szervizhez vagy más, megfelelő képesítéssel és felszereléssel
rendelkező szakemberhez.
nElektromos szervokormányrendszer figyelmeztető lámpa (figyelmeztető
hangjelzés)
Ha a 12 V-os akkumulátor töltése nem elegendő, vagy a feszültség átmeneti-
leg csökken, az elektromos szervokormányrendszer figyelmeztető lámpa ki-
gyulladhat, és figyelmeztető hangjelzés szólalhat meg.
nHa a gumiabroncsnyomásra figyelmeztető lámpa kigyullad (gumiab-
roncsnyomásra figyelmeztető rendszerrel felszerelt gépjárművek)
Szemrevételezéssel ellenőrizze a gumiabroncs állapotát, hogy nem defektes-e.
Ha a gumiabroncs defektes: 504, 516. o.
Ha a gumiabroncs nem defektes:
Hajtsa végre a következő műveletet, miután a gumiabroncs hőmérséklete a
szükséges mértékben lecsökkent.
lEllenőrizze a gumiabroncsok nyomását, és állítsa be a megfelelő nyomást.
lHa a figyelmeztető lámpa percek múltán sem alszik ki, ellenőrizze, hogy a
gumiabroncsnyomás az előírt értéknek megfelelő-e, és hajtson végre inicia-
lizálást. (428. o.)
A figyelmeztető lámpa ismét kigyulladhat, ha a fenti műveleteket úgy végzi el,
hogy előtte nem várja meg a gumiabroncs hőmérsékletének szükséges csök-
kenését.

4807-2. Teendők szükséghelyzetben
nA gumiabroncsnyomásra figyelmeztető lámpa természetes okok miatt is
elkezdhet világítani (gumiabroncsnyomásra figyelmeztető rendszerrel
felszerelt gépjárművek)
A gumiabroncsnyomásra figyelmeztető lámpa természetes okok, mint például
természetes levegőszivárgás és a hőmérséklet hatására történő gumiab-
roncsnyomás-változás miatt is elkezdhet világítani. Ebben az esetben a figyel-
meztető lámpa a gumiabroncsnyomás beállítása után (néhány perc múlva) ki-
alszik.
nHa a kereket szükségpótkerékre cserélte (gumiabroncsnyomásra figyel-
meztető rendszerrel felszerelt gépjárművek)
A szükségpótkereket nem szerelték fel a gumiabroncsnyomásra figyelmeztető
rendszer szelepével és jeladójával. Ha a gumiabroncs defektes lesz, a gumi-
abroncsnyomásra figyelmeztető lámpa nem kapcsol ki akkor sem, ha a lapos
kereket pótkerékre cseréli. A pótkereket cserélje szabvány kerékre, és fújja fel
a megfelelő nyomásra. A gumiabroncsnyomásra figyelmeztető lámpa néhány
perc elteltével kialszik.
nHa a gumiabroncsnyomásra figyelmeztető rendszer nem működik (gu-
miabroncsnyomásra figyelmeztető rendszerrel felszerelt gépjárművek)
A következő esetekben a gumiabroncsnyomásra figyelmeztető rendszer nem
működik:
(Ha a körülmények normalizálódnak, a rendszer megfelelően fog működni.)
lHa gumiabroncsnyomásra figyelmeztető szelepek és jeladók nélküli gumiab-
roncsokat használ
lHa a gumiabroncsnyomásra figyelmeztető szelepek és jeladók azonosító
kódja nincs rögzítve a gumiabroncsnyomásra figyelmeztető rendszer számí-
tógépében
lHa a gumiabroncsok nyomása 480 kPa (4,9 kgf/cm2 vagy bar, 70 psi) vagy
annál magasabb
A következő esetekben előfordulhat, hogy a gumiabroncsnyomásra figyel-
meztető rendszer nem működik:
(Ha a körülmények normalizálódnak, a rendszer megfelelően fog működni.)
lHa a közelben elektronikus berendezés vagy más, hasonló rádióhullámokat
használó objektum található
lHa egy rádió a gépjárműben hasonló frekvenciát használ
lHa a rádióhullámokat befolyásoló ablakárnyékolást szereltek fel
lHa a gépjárművön sok hó vagy jég van, különösen a kerekek és a sárvédők
körül
lHa nem eredeti Toyota keréktárcsákat használ (Még ha Toyota keréktárcsá-
kat használ, akkor is előfordulhat, hogy a gumiabroncsnyomásra figyelmez-
tető rendszer néhány típusú gumiabronccsal nem megfelelően működik.)
lHa hóláncot használ
lHa a pótkerék olyan helyen van, ahol rossz a rádióhullámok vétele.*
lA csomagtérben lévő nagy fémtárgy zavarja a jel vételét.*
*
: Csak a teljes méretű pótkerékkel felszerelt gépjárművek
