1714-1. Innan du börjar köra
4
Körning
OM42753SE
OBSERVERA
nUndvik skador på bilen
l Vrid inte ratten med fullt utslag åt något håll och låt den inte stanna kvar i
det läget.
Då uppstår risk för skador på servostyrningen.
l Kör så långsamt som möjligt över gropiga vägar för att undvika skador på
hjulen, underredet etc.
l Dieselmotor: Kom ihåg att låta motorn gå på tomgång omedelbart efter
körning i hög hastighet eller i branta backar. Stäng av motorn först när tur-
boladdaren har svalnat.
Om detta försummas kan turbon skadas.
n Om du får punktering under färd
Ett punkterat eller skadat däck kan ge upphov till följande situationer. Håll sta-
digt i ratten och trampa långsamt ned bromspedalen så att bilen saktar ned.
l Bilen kan bli svår att kontrollera.
l Bilen kan ge ifrån sig ovanliga ljud eller vibrationer.
l Bilen lutar onormalt.
Information om vad du ska göra vid punktering ( Sid. 577, 590)
n Om vägen är översvämmad
Kör inte på vägar som blivit översvämmade efter hårt regn eller liknande.
Det kan orsaka följande allvarliga skador på bilen:
l Motorn stannar
l Kortslutning av elektriska komponenter
l Motorskada på grund av vattenintrång
Om du har varit tvungen att köra på en översvämmad väg och bilen har
tagit in vatten, ska du låta en auktoriserad Toyota-återförsäljare, -verkstad
eller annan verksamhet med motsvarande kvalifikationer och utrustning
kontrollera följande:
l Bromsarnas funktion
l Förändringar i kvantitet och kvalitet hos olja och vätskor som används i
motor, växellåda, fördelningsväxellåda (modeller med AWD), bakre diffe-
rential (modeller med AWD) etc.
l Smörjningen i kardanaxel (modeller med AWD), lager och hjulupphäng-
ning (om möjligt) samt funktionen hos samtliga leder, lager, etc.
OM42753SE.book Page 171 Friday, August 12, 2016 10:56 AM

1724-1. Innan du börjar köra
OM42753SE
Last och bagage
Observera följande information om säkerhetsanvisningar avse-
ende lastning och lastkapacitet.
VA R N I N G
nFöremål som inte får förvaras i bagagerummet
Följande föremål kan ge upphov till brand om de placeras i bagagerummet:
l Behållare som innehåller bensin
l Sprayflaskor eller -burkar
n Säkerhetsanvisningar för lastning
Observera följande säkerhetsanvisningar.
Annars kan pedalerna eventuellt inte trampas ned ordentligt. Förarens sikt
kan skymmas eller föremål kan träffa föraren eller passagerarna och kan-
ske orsaka en olycka.
l Placera om möjligt alltid bagage och annan last i bagagerummet.
l Stapla inte föremål i bagagerummet högre än ryggstödet.
l Placera inte bagage eller last i eller på dessa ställen.
• Vid förarens fötter
• På framsätet eller baksätet (om föremål staplas på varandra)
• På insynsskyddet (i förekommande fall)
• På instrumentpanelen
• På instrumentbrädan
l Gör fast alla föremål i kupén.
l När du fäller ned baksätena bör inte långa föremål placeras direkt bakom
framsätena.
l Låt aldrig någon sitta i bagagerummet under färd. Det är inte avsett för
passagerare. Se till att alla som åker i bilen sitter på sätena och använder
bilbältet. Risken för svåra eller livshotande skador vid häftig inbromsning,
tvär sväng eller en olycka är annars mycket stor.
OM42753SE.book Page 172 Friday, August 12, 2016 10:56 AM

1734-1. Innan du börjar köra
4
Körning
OM42753SE

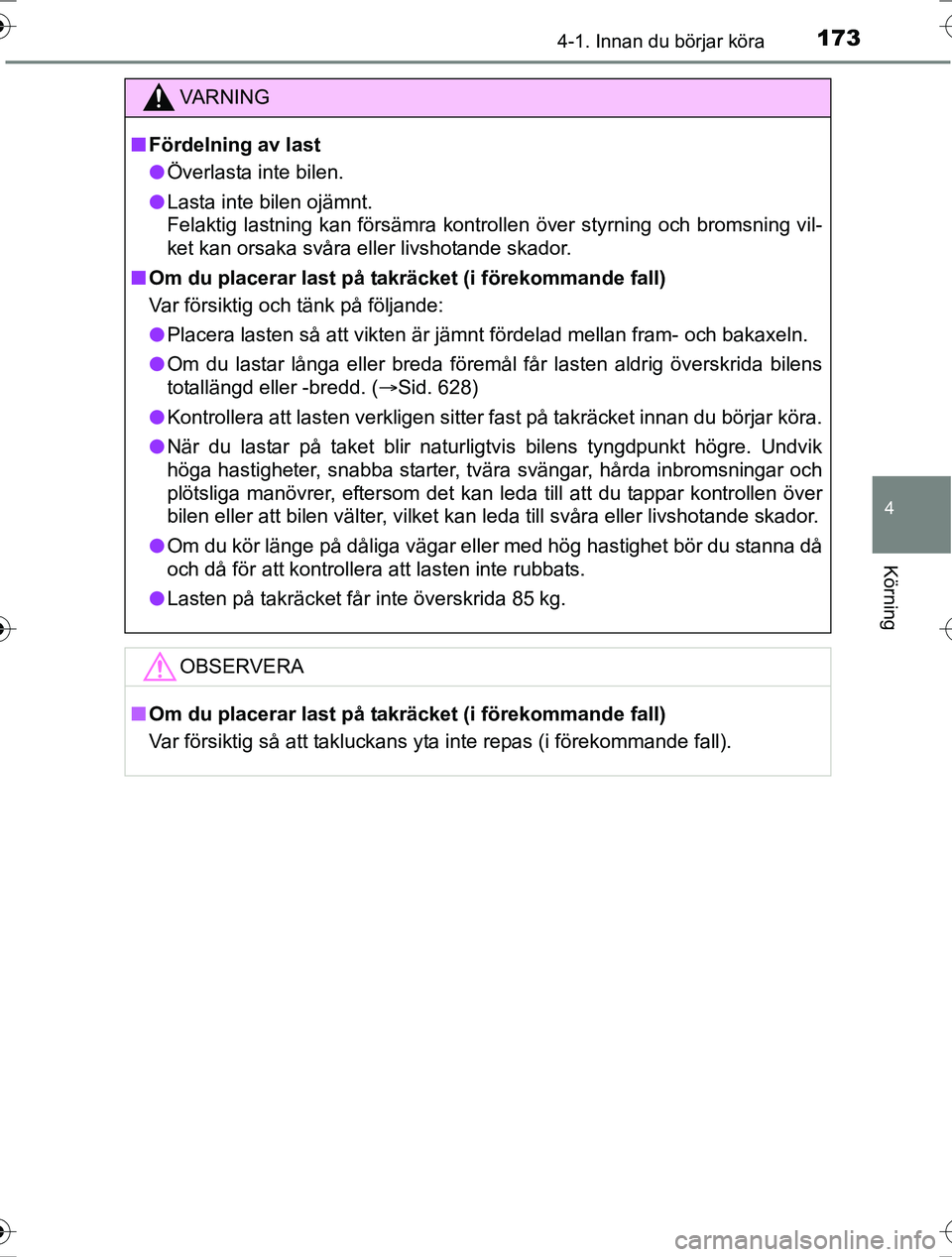

VA R N I N G
nFördelning av last
l Överlasta inte bilen.
l Lasta inte bilen ojämnt.
Felaktig lastning kan försämra kontrollen över styrning och bromsning vil-
ket kan orsaka svåra eller livshotande skador.
n Om du placerar last på takr äcket (i förekommande fall)
Var försiktig och tänk på följande:
l Placera lasten så att vikten är jämnt fördelad mellan fram- och bakaxeln.
l Om du lastar långa eller breda föremål får lasten aldrig överskrida bilens
totallängd eller -bredd. ( Sid. 628)
l Kontrollera att lasten verkligen sitter fast på takräcket innan du börjar köra.
l När du lastar på taket blir naturligtvis bilens tyngdpunkt högre. Undvik
höga hastigheter, snabba starter, tvära svängar, hårda inbromsningar och
plötsliga manövrer, eftersom det kan leda till att du tappar kontrollen över
bilen eller att bilen välter, vilket kan leda till svåra eller livshotande skador.
l Om du kör länge på dåliga vägar eller med hög hastighet bör du stanna då
och då för att kontrollera att lasten inte rubbats.
l Lasten på takräcket får inte överskrida 85 kg.
OBSERVERA
nOm du placerar last på takräcket (i förekommande fall)
Var försiktig så att takluckans yta inte repas (i förekommande fall).
OM42753SE.book Page 173 Friday, August 12, 2016 10:56 AM

1744-1. Innan du börjar köra
OM42753SE

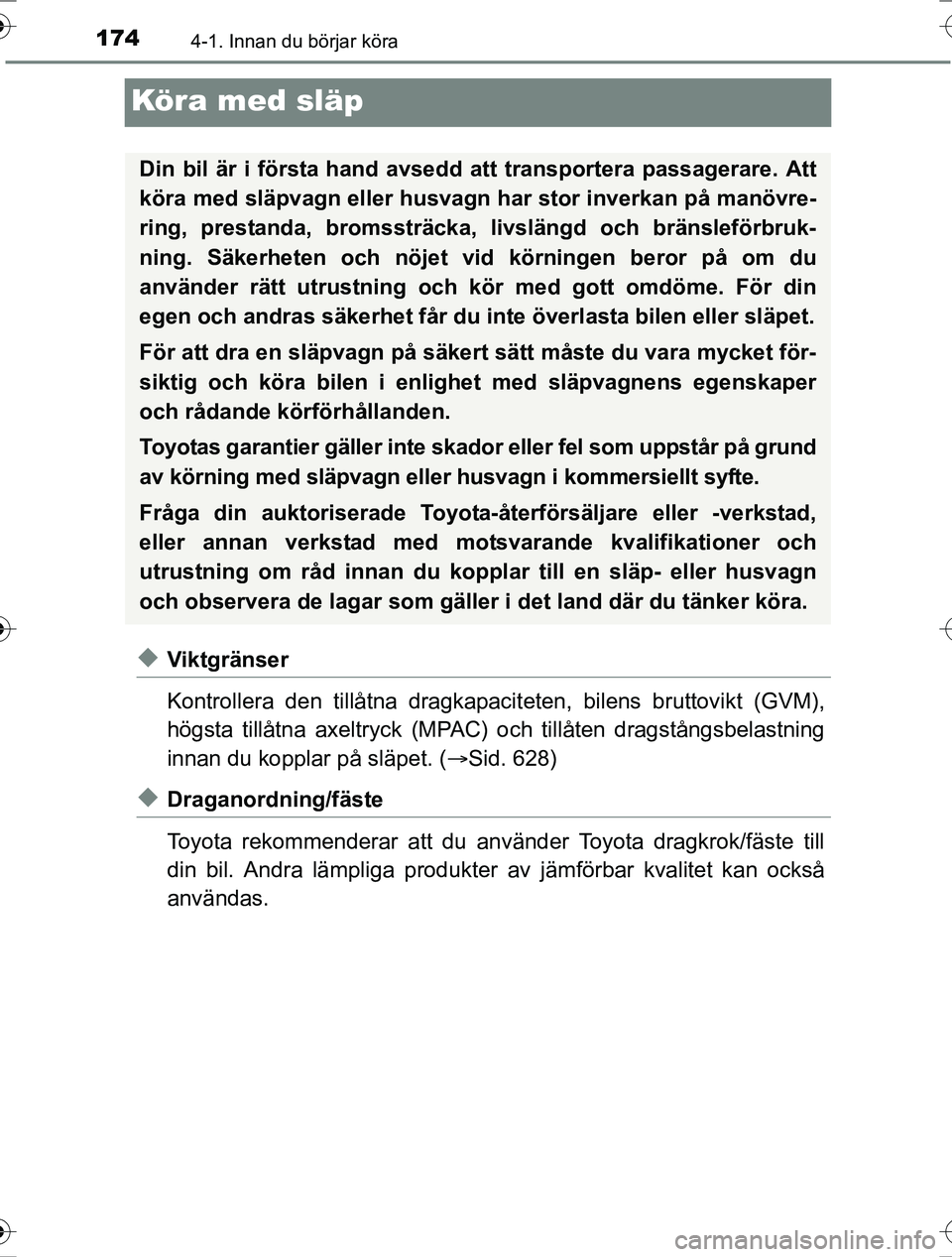

Köra med släp
uViktgränser
Kontrollera den tillåtna dragkapaciteten, bilens bruttovikt (GVM),
högsta tillåtna axeltryck (MPAC) och tillåt en dragstångsbelastning
innan du kopplar på släpet. ( Sid. 628)
uDraganordning/fäste
Toyota rekommenderar att du använder Toyota dragkrok/fäste till
din bil. Andra lämpliga produkter av jämförbar kvalitet kan också
användas.
Din bil är i första hand avsedd att transportera passagerare. Att
köra med släpvagn eller husvagn ha r stor inverkan på manövre-
ring, prestanda, bromssträcka, livslängd och bränsleförbruk-
ning. Säkerheten och nöjet vid körningen beror på om du
använder rätt utrustning och kör med gott omdöme. För din
egen och andras säkerhet får du inte överlasta bilen eller släpet.
För att dra en släpvagn på säkert sätt måste du vara mycket för-
siktig och köra bilen i enlighet med släpvagnens egenskaper
och rådande körförhållanden.
Toyotas garantier gäller inte skad or eller fel som uppstår på grund
av körning med släpvagn eller husvagn i kommersiellt syfte.
Fråga din auktoriserade Toyota-återförsäljare eller -verkstad,
eller annan verkstad med mots varande kvalifikationer och
utrustning om råd innan du koppl ar till en släp- eller husvagn
och observera de lagar som gäller i det land där du tänker köra.
OM42753SE.book Page 174 Friday, August 12, 2016 10:56 AM

1754-1. Innan du börjar köra
4
Körning
OM42753SE

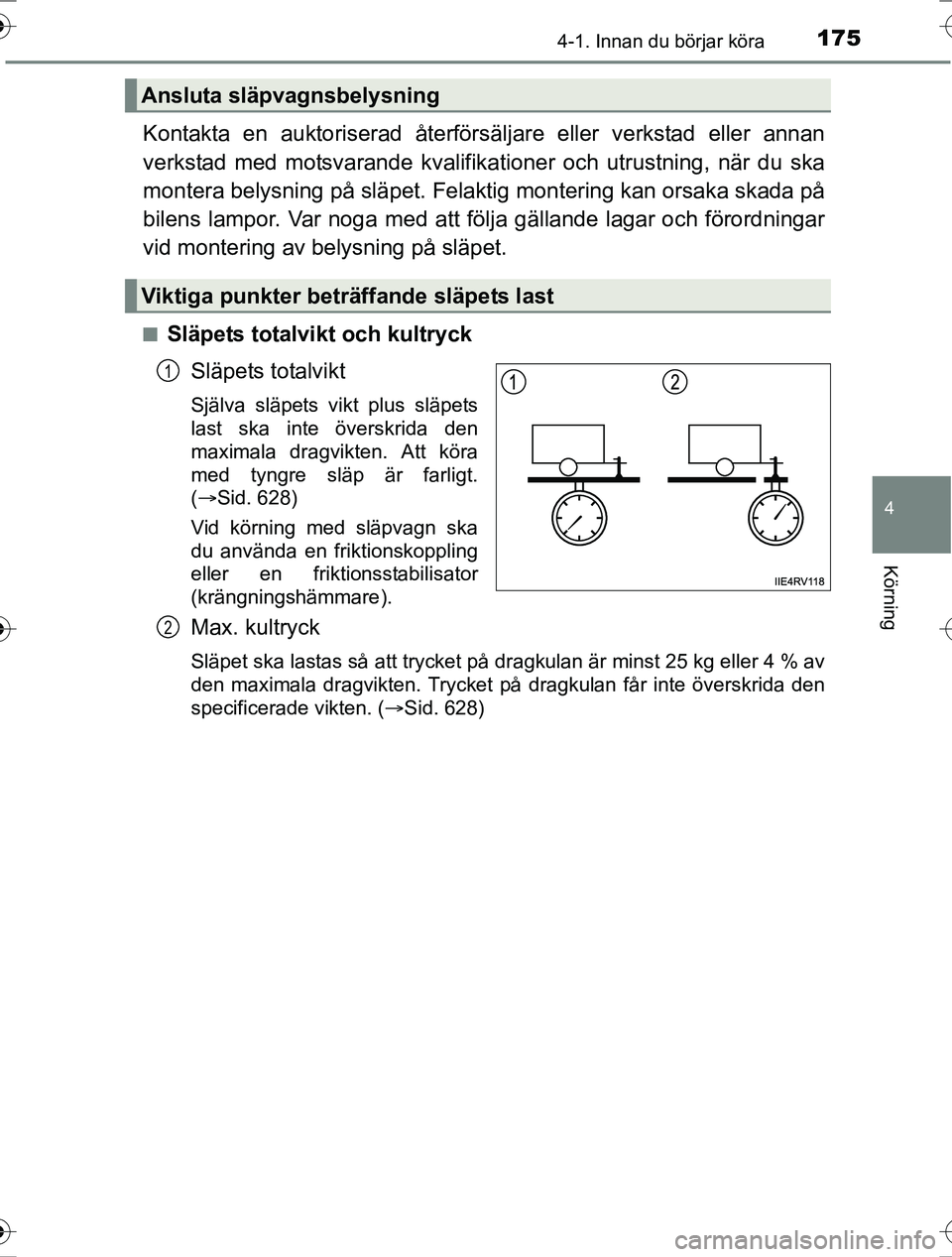

Kontakta en auktoriserad återförsäljare eller verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning, när du ska
montera belysning på släpet. Felaktig montering kan orsaka skada på
bilens lampor. Var noga med att följa gällande lagar och förordningar
vid montering av belysning på släpet.
nSläpets totalvikt och kultryck
Släpets totalvikt
Själva släpets vikt plus släpets
last ska inte överskrida den
maximala dragvikten. Att köra
med tyngre släp är farligt.
(Sid. 628)
Vid körning med släpvagn ska
du använda en friktionskoppling
eller en friktionsstabilisator
(krängningshämmare).
Max. kultryck
Släpet ska lastas så att trycket på dragkulan är minst 25 kg eller 4 % av
den maximala dragvikten. Trycket på dragkulan får inte överskrida den
specificerade vikten. ( Sid. 628)
Ansluta släpvagnsbelysning
Viktiga punkter beträffande släpets last
1
2
OM42753SE.book Page 175 Friday, August 12, 2016 10:56 AM

1764-1. Innan du börjar köra
OM42753SEn
Informationsdekal (tillverkarens dekal)
Tillåten totalvikt
Den sammanlagda vikten av förare, passagerare, bagage, draganord-
ning, bilens tjänstevikt och kultryck får inte överskrida bilens tillåtna
totalvikt med mer än 100 kg. Att köra med tyngre släp är farlig\
t.
Max. bakaxeltryck
Belastningen på bakaxeln får inte överstiga det maximala axeltrycket
med mer än 15 %. Att köra med tyngre släp är farligt.
Belastningen på bakaxeln får inte överstiga högsta tillåtna bakaxeltryck
med mer än 15 procent. Att köra med tyngre släp är farligt.
Ty p ATy p B
VA R N I N G
nOm bilens bruttovikt eller maximalt tillåtna axelkapacitet överskrids
Försummelse att följa denna anvisning kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
l Öka lufttrycket i däcken med 20,0 kPa (0,2 bar) över det rekommende-
rade lufttrycket. ( Sid. 649)
l Överskrid inte hastighetsgränsen för körning med släpvagn i tätbebyggda
områden, eller 100 km/tim, beroende på vilket som är lägst.
1
2
OM42753SE.book Page 176 Friday, August 12, 2016 10:56 AM

1774-1. Innan du börjar köra
4
Körning
OM42753SE
Fästpunkter för draganordning/fäste och dragkula
OM42753SE.book Page 177 Friday, August 12, 2016 10:56 AM

1784-1. Innan du börjar köra
OM42753SE
OM42753SE.book Page 178 Friday, August 12, 2016 10:56 AM

1794-1. Innan du börjar köra
4
Körning
OM42753SE
546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*: 4 personer i bilen
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
OM42753SE.book Page 179 Friday, August 12, 2016 10:56 AM

1804-1. Innan du börjar köra
OM42753SE
nDäckinformation
lÖka lufttrycket i däcken till 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket när du kör med släp. ( Sid. 649)
l Öka lufttrycket i släpets däck i enlighet med släpets totala vikt och enligt till-
verkarens specifikationer.
n Inkörning
Toyota rekommenderar att bilar som har nya komponenter i drivlinesystemet
bör inte användas för körning med släp under de första 800 km.
n Säkerhetskontroll fö re körning med släp
l Kontrollera att den maximala lastgränsen för draganordning/fäste inte överskrids.
Kom ihåg att släpets kopplade vikt ökar belastningen på bilen. Se dessutom till att
den totala belastning som bilen utsätts för ligger inom viktgränserna. ( Sid. 175)
l Kontrollera att lasten på släpet är säkert fastgjord.
l Förlängda backspeglar bör monteras om bakomvarande trafik inte är tillräck-
ligt synlig med standardspeglar. Ställ in speglarnas förlängda armar på båda
sidor om bilen så att de alltid ger maximal sikt över vägen bakom bilen.
n Underhåll
lUnderhåll måste utföras oftare när bilen används för körning med släp på
grund av den högre viktbelastningen på bilen jämfört med normal\
körning.
l Efterdra alla skruvar som håller fast dragkula och fäste efter cirka 1 000 km
körning med släp.
