óWersje z 8 czujnikami
Naciskajàc przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, na wyÊwietlaczu wielofunkcyjnym wybraç .
Naciskajàc przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, wybraç i nacisnàç przycisk .
ZaÊwieci si´ , potwierdzajàc dzia∏anie uk∏adu wspomagania parko-
wania z czujnikami odleg∏oÊci.
Wykrycie przeszkody przez czujniki sygnalizowane jest kierowcy za
pomocà wskaênika lub wyÊwietlacza w zale˝noÊci od po∏o˝enia i od-
leg∏oÊci do przeszkody.
óWskaênik uk∏adu wspomagania parkowania z czujnikami odleg∏oÊci
(wersje z 4 czujnikami)
Wskaênik samochodu
Tylne wskaêniki naro˝ne
Tylny wskaênik centralny
óWyÊwietlacz wielofunkcyjny (wersje z 8 czujnikami)
Dzia∏anie przednich czujników
naro˝nych
Dzia∏anie przednich czujników
centralnych
Dzia∏anie tylnych czujników
naro˝nych
Dzia∏anie tylnych czujników
centralnych
2
1
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu361
4
Jazda
WyÊwietlacz
44 RAV4_OM42753E 2/9/16 10:35 Page 361 (Black plate)

óEkran systemu nawigacji lub systemu multimedialnego (w niektórych
wersjach)
Ekran uk∏adu wspomagania
parkowania z czujnikami od-
leg∏oÊci
Gdy nie jest wyÊwietlany
ekran wizyjnego systemu mo-
nitorowania sytuacji z ty∏u
samochodu*, uk∏adu u∏atwia-
jàcego parkowanie* lub pano-
ramicznego uk∏adu wspoma-
gania parkowania*.
W momencie wykrycia przeszko-
dy automatycznie pojawia si´
odpowiedni obraz graficzny.
W ustawieniach ekranu mo˝na
wy∏àczyç pokazywanie obrazu
graficznego. (
S. 365)
: Wybraç, aby wyciszyç sygna∏
akustyczny.
Dodatkowy symbol
Gdy wyÊwietlany jest ekran wizyjnego systemu monitorowania sy-
tuacji z ty∏u samochodu* lub uk∏adu u∏atwiajàcego parkowanie*:
W momencie wykrycia przeszkody w górnym rogu ekranu pojawia
si´ uproszczony obraz graficzny.
Gdy wyÊwietlany jest panoramiczny uk∏ad wspomagania parkowa-
nia*:
W momencie wykrycia przeszkody na ekranie panoramicznego
uk∏adu wspomagania parkowania wyÊwietlane jest po∏o˝enie i od-
leg∏oÊç od przeszkody.
*: W niektórych wersjach
3624-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
44 RAV4_OM42753E 2/9/16 10:35 Page 362 (Black plate)

Pokazywanie odleg∏oÊci
Czujniki, które wykryjà przeszkod´ zaÊwiecà si´ na sta∏e lub b´dà
migaç.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu363
4
Jazda

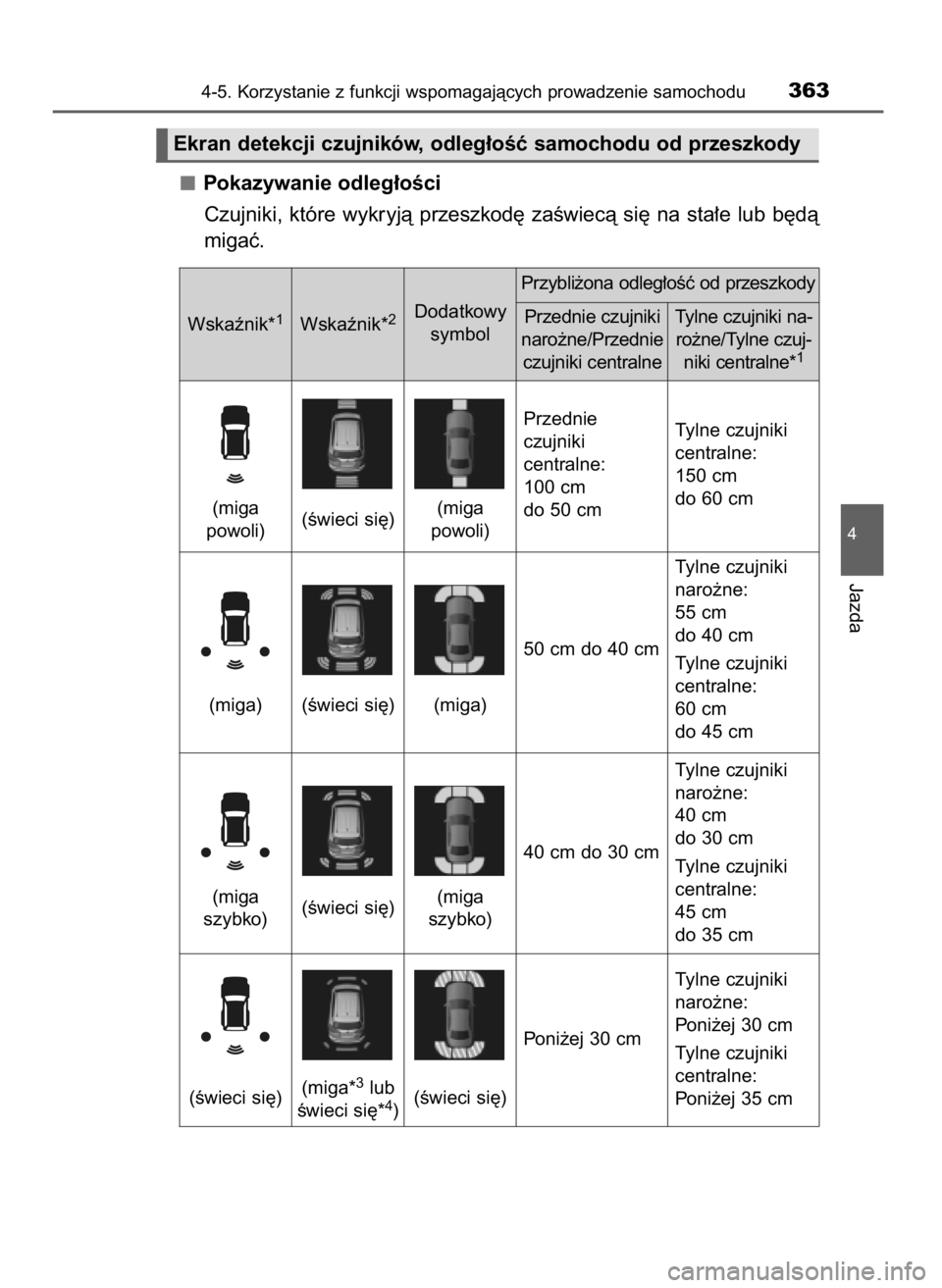

Ekran detekcji czujników, odleg∏oÊç samochodu od przeszkody
Wskaênik*1Wskaênik*2Dodatkowy
symbol
(miga
powoli)(Êwieci si´)(miga
powoli)Przybli˝ona odleg∏oÊç od przeszkody
Przednie czujniki
naro˝ne/Przednie
czujniki centralneTylne czujniki na-
ro˝ne/Tylne czuj-
niki centralne*
1
Przednie
czujniki
centralne:
100 cm
do 50 cmTylne czujniki
centralne:
150 cm
do 60 cm
(miga) (Êwieci si´) (miga)50 cm do 40 cmTylne czujniki
naro˝ne:
55 cm
do 40 cm
Tylne czujniki
centralne:
60 cm
do 45 cm
(miga
szybko)(Êwieci si´)(miga
szybko)40 cm do 30 cmTylne czujniki
naro˝ne:
40 cm
do 30 cm
Tylne czujniki
centralne:
45 cm
do 35 cm
(Êwieci si´)(miga*
3lub
Êwieci si´*4)(Êwieci si´)Poni˝ej 30 cmTylne czujniki
naro˝ne:
Poni˝ej 30 cm
Tylne czujniki
centralne:
Poni˝ej 35 cm
44 RAV4_OM42753E 2/9/16 10:35 Page 363 (Black plate)

*1: Wersje z 4 czujnikami
*
2: Symbole mogà ró˝niç si´ od przedstawionych na rysunkach. (S. 361)
*
3: WyÊwietlacz wielofunkcyjny
*
4: Ekran systemu nawigacji lub systemu multimedialnego
Sygna∏y akustyczne i odleg∏oÊç samochodu od przeszkody
Sygna∏y akustyczne sà uruchamiane, gdy czujniki wykrywajà prze-
szkody.
Wraz ze zbli˝aniem si´ do przeszkody cz´stotliwoÊç sygna∏ów
akustycznych zwi´ksza si´. Gdy odleg∏oÊç samochodu od prze-
szkody osiàgnie poni˝sze war toÊci rozlegnie si´ sygna∏ ciàg∏y.
• Przednie czujniki naro˝ne: oko∏o 30 cm
• Przednie czujniki centralne: oko∏o 30 cm
• Tylne czujniki naro˝ne: oko∏o 30 cm
• Tylne czujniki centralne: oko∏o 35 cm
Gdy wykryte zostanà jednoczeÊnie dwie lub wi´cej przeszkód,
sygna∏ akustyczny b´dzie dostosowany do najbli˝szej z nich.
Gdy jedna lub obydwie znajdà si´ w opisanych powy˝ej zakresach,
rozlegnie si´ d∏ugi sygna∏, a tu˝ za nim krótkie.
Oko∏o 100 cm
Oko∏o 150 cm
Oko∏o 55 cm
Oko∏o 50 cm
Zasi´gi detekcyjne czujników od-
leg∏oÊci pokazane sà na ilustracji.
Nale˝y zwróciç uwag´, ˝e czujniki
nie reagujà na przeszkody znaj-
dujàce si´ tu˝ przy samochodzie.
Zasi´g detekcyjny czujników mo˝e
si´ zmieniaç, m.in. w zale˝noÊci
od kszta∏tu przeszkody.
*: W niektórych wersjach
3644-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Zasi´g detekcyjny czujników
44 RAV4_OM42753E 2/9/16 10:35 Page 364 (Black plate)

Mo˝na regulowaç g∏oÊnoÊç sygnalizacji akustycznej oraz warunki
dzia∏ania ekranu dotykowego.
Nacisnàç przycisk „SETUP”.
Wybraç „Vehicle”.
Wybraç „TOYOTA Park Assist Settings”.
Wybraç odpowiednià opcj´:
Ustawianie g∏oÊnoÊci sygna∏ów akustycznych.
W∏àczanie lub wy∏àczanie ekranu uk∏adu wspomagania parko-
wania z czujnikami odleg∏oÊci.
Zmiana sposobu wyÊwietlania oraz dêwi´k oznaczajàcy odleg∏oÊç
dla przednich i tylnych czujników centralnych.
Uk∏ad wspomagania parkowania z czujnikami odleg∏oÊci dzia∏a, gdy
Przednie czujniki naro˝ne:
• Wy∏àcznik zap∏onu znajduje si´ w pozycji „ON” (wersje z mechanicznym
kluczykiem) lub przyciskiem rozruchu wybrany jest stan IGNITION ON
(wersje z elektronicznym kluczykiem).
• Dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu innym ni˝ P.
• Pr´dkoÊç samochodu jest mniejsza ni˝ oko∏o 10 km/h.
Przednie czujniki centralne:
• Wy∏àcznik zap∏onu znajduje si´ w pozycji „ON” (wersje z mechanicznym
kluczykiem) lub przyciskiem rozruchu wybrany jest stan IGNITION ON
(wersje z elektronicznym kluczykiem).
• Dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu innym ni˝ P lub biegu
wstecznego R.
• Pr´dkoÊç samochodu jest mniejsza ni˝ oko∏o 10 km/h.
Tylne czujniki naro˝ne i centralne:
• Wy∏àcznik zap∏onu znajduje si´ w pozycji „ON” (wersje z mechanicznym
kluczykiem) lub przyciskiem rozruchu wybrany jest stan IGNITION ON
(wersje z elektronicznym kluczykiem).
• Dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu biegu wstecznego R.
Ekran wspomagania parkowania z czujnikami odleg∏oÊci
Gdy u˝ywany jest ekran uk∏adu u∏atwiajàcego parkowanie i zostanie wykryta
przeszkoda, w górnym prawym lub lewym rogu ekranu zostanie wyÊwietlony
wskaênik ostrzegawczy, nawet je˝eli ekran zosta∏ ustawiony jako wy∏àczony.
4
3
2
1
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu365
4
Jazda
Ustawienia uk∏adu wspomagania parkowania z czujnikami odleg∏oÊci
(wersje z systemem nawigacji lub systemem multimedialnym)
44 RAV4_OM42753E 2/9/16 10:35 Page 365 (Black plate)

Uwagi dotyczàce zasi´gu detekcyjnego czujników
Zasi´g detekcyjny czujników obejmuje jedynie okolice przednich naro˝y
samochodów i tylnego zderzaka.
W pewnych warunkach i sytuacjach czujniki odleg∏oÊci od przeszkody mogà
nie dzia∏aç prawid∏owo. Wybrane przypadki wyszczególnione sà poni˝ej.
• Gdy czujnik jest zabrudzony lub przes∏oni´ty Êniegiem bàdê lodem.
(Oczyszczenie rozwiàzuje ten problem.)
• Gdy czujnik jest zamarzni´ty. (Rozmro˝enie rozwiàzuje ten problem.)
W bardzo niskiej temperaturze zewn´trznej, je˝eli czujnik ulegnie zamar-
zni´ciu, na wyÊwietlaczu mogà byç wyÊwietlane nietypowe informacje lub
przeszkody mogà nie zostaç wykryte.
• Gdy czujnik jest w jakikolwiek sposób zas∏oni´ty.
• Gdy samochód jest znacznie przechylony.
• Na mocno wyboistej, pochy∏ej, ˝wirowej lub trawiastej nawierzchni.
• Gdy otoczenie samochodu jest g∏oÊne, np. odg∏osy klaksonów samocho-
dowych, silników motocykli, hamulców pneumatycznych du˝ych pojazdów
lub inne êród∏a ha∏asu emitujàce fale ultradêwi´kowe.
• W pobli˝u znajduje si´ inny samochód z systemem parkowania.
• Gdy czujnik jest zalewany przez deszcz lub wod´.
• Gdy na b∏otniku zamontowany jest maszt obrysowy lub bezprzewodowa
antena.
• Gdy zamontowany jest zaczep holowniczy.
• Gdy zderzak lub czujnik zosta∏ silnie uderzony.
• Przy zbli˝aniu si´ do wysokiego lub zakrzywionego kraw´˝nika.
• W warunkach intensywnego oÊwietlenia Êwiat∏em s∏onecznym lub znacz-
nego mrozu.
• Przestrzeƒ bezpoÊrednio pod zderzakiem nie jest wykrywana.
• Je˝eli przeszkoda znajduje si´ zbyt blisko czujnika.
• Zosta∏o zamontowane nieoryginalne (ni˝sze) zawieszenie.
• Osoby noszàce pewien rodzaj ubrania mogà nie zostaç wykryte.
Oprócz wymienionych powy˝ej mogà zdarzyç si´ przypadki, ˝e czujniki za-
sygnalizujà mniejszà ni˝ w rzeczywistoÊci odleg∏oÊç od okreÊlonego rodzaju
obiektów, np. przeszkody o specyficznym kszta∏cie lub znaku drogowego.
Mogà te˝ zdarzyç si´ przypadki, ˝e czujniki nie wykryjà przeszkody ze
wzgl´du na jej specyficzny kszta∏t. Przy tego rodzaju obiektach nale˝y zacho-
wywaç szczególnà ostro˝noÊç. Sà to mi´dzy innymi:
• Druty, ogrodzenia, liny itp.
• Obiekty poch∏aniajàce fale dêwi´kowe, np. bawe∏na, Ênieg.
• Obiekty o ostrych kraw´dziach.
• Obiekty o ma∏ej wysokoÊci.
• Wysokie obiekty z wystajàcà w kierunku samochodu górnà cz´Êcià.
3664-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
44 RAV4_OM42753E 2/9/16 10:35 Page 366 (Black plate)

Sytuacje, które mogà wystàpiç podczas korzystania z uk∏adu:
• W zale˝noÊci od kszta∏tu obiektu oraz innych czynników zasi´g detekcyjny
czujników mo˝e byç krótszy lub wykrycie przeszkody b´dzie niemo˝liwe.
• Obiekty mogà nie zostaç wykryte, je˝eli znajdujà si´ zbyt blisko czujnika.
• Wskaênik wyÊwietla informacj´ o obiekcie z niewielkim opóênieniem. Nawet
gdy pr´dkoÊç pojazdu jest niewielka, istniej ryzyko, ˝e obiekt znajdzie si´
w zasi´gu detekcyjnym czujnika wczeÊniej, ni˝ zasygnalizuje to wskaênik
i rozlegnie si´ sygna∏ ostrzegawczy.
• Cienkie s∏upki lub obiekty znajdujàce si´ ni˝ej ni˝ czujnik mogà nie zostaç
wykryte w ostatniej fazie detekcji, nawet je˝eli by∏y wykryte wczeÊniej.
• Sygna∏ ostrzegawczy mo˝e byç zag∏uszany przez system audio lub ha∏as
wentylatora uk∏adu klimatyzacji.
Gdy uk∏ad uleg∏ uszkodzeniu
óWersje z 4 czujnikami
Je˝eli Êwieci si´ wskaênik samochodu, a tylne czujniki naro˝ne i tylne czuj-
niki centralne migajà oraz przez 7 sekund rozlega si´ sygna∏ akustyczny
usterki, nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specja-
listycznemu warsztatowi sprawdzenie samochodu.
Je˝eli wskaênik samochodu, tylne czujniki naro˝ne i tylne czujniki centralne
migajà oraz przez 7 sekund rozlega si´ sygna∏ akustyczny usterki, nale˝y
wyczyÊciç czujniki mi´kkà szmatkà.
óWersje z 8 czujnikami
Na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat ostrzegawczy:
S. 627
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych ustawieƒ (np. zmiana g∏oÊnoÊci sygnalizacji
akustycznej).
(Funkcje podlegajàce zmianie ustawieƒ
S. 730)
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu367
4
Jazda
Zalecenia podczas korzystania z uk∏adu wspomagajàcego parkowanie
z czujnikami odleg∏oÊci
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich uniemo˝liwia bezpieczne prowadzenie samochodu
i grozi spowodowaniem wypadku.
Nie korzystaç z uk∏adu wspomagajàcego parkowanie z czujnikami odle-
g∏oÊci przy pr´dkoÊci wi´kszej ni˝ 10 km/h.
Zasi´g detekcyjny czujników oraz czas reakcji sà ograniczone. Poruszajàc
si´ samochodem do przodu lub do ty∏u, nale˝y sprawdziç jego otoczenie
(szczególnie z boku). Jechaç nale˝y powoli, kontrolujàc pr´dkoÊç za po-
mocà peda∏u hamulca zasadniczego.
Nie mocowaç ˝adnych akcesoriów w granicach zasi´gu detekcyjnego
czujników.
44 RAV4_OM42753E 2/9/16 10:35 Page 367 (Black plate)

3684-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Podczas korzystania z uk∏adu wspomagajàcego parkowanie z czujni-
kami odleg∏oÊci
W nast´pujàcych sytuacjach, w wyniku usterki, np. czujnika, uk∏ad mo˝e nie
dzia∏aç prawid∏owo. Nale˝y jak najszybciej zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warszta-
towi.
Je˝eli otoczenie czujnika uleg∏o zderzeniu z jakimÊ obiektem lub zosta∏o
nara˝one na silne uderzenie.
Zderzak uczestniczy∏ w zderzeniu.
óWersje z 4 czujnikami
Je˝eli tylne czujniki naro˝ne i tylne czujniki centralne migajà i rozlega si´
sygna∏ akustyczny, pomimo ˝e ˝aden obiekt nie jest wykrywany.
Je˝eli tylne czujniki naro˝ne i tylne czujniki centralne Êwiecà si´ i nie roz-
lega si´ sygna∏ akustyczny.
Je˝eli wystàpi usterka wskaênika, w pierwszej kolejnoÊci nale˝y spraw-
dziç czujnik.
Je˝eli wystàpi usterka, pomimo i˝ czujnik nie jest pokryty lodem, Êniegiem
lub b∏otem, prawdopodobnie problem zwiàzany jest z uszkodzeniem czuj-
nika.
óWersje z 8 czujnikami
Je˝eli wyÊwietlacz uk∏adu wspomagania parkowania z czujnikami odle-
g∏oÊci miga i rozlega si´ sygna∏ akustyczny, pomimo ˝e ˝aden obiekt nie
jest wykrywany.
Je˝eli wyÊwietlacz uk∏adu wspomagania parkowania z czujnikami odle-
g∏oÊci Êwieci si´ i nie rozlega si´ sygna∏ akustyczny.
Je˝eli wystàpi usterka wskaênika, w pierwszej kolejnoÊci nale˝y spraw-
dziç czujnik.
Je˝eli wystàpi usterka, pomimo i˝ czujnik nie jest pokryty lodem, Êniegiem
lub b∏otem, prawdopodobnie problem zwiàzany jest z uszkodzeniem czuj-
nika.
Uwagi dotyczàce mycia samochodu
Nie kierowaç strumienia wody lub pary w okolice czujników.
Grozi to ich uszkodzeniem.
44 RAV4_OM42753E 2/9/16 10:35 Page 368 (Black plate)

Nacisnàç wy∏àcznik.
ZaÊwieci si´ lampka kontrolna blo-
kady nap´du na cztery ko∏a.
Moment nap´dowy silnika jest
przekazywany do tylnych kó∏, aby
dopasowaç w∏aÊciwoÊci trakcyjne
samochodu stosownie do panujà-
cych warunków drogowych.
Ponowne naciÊni´cie wy∏àcznika
powoduje wy∏àczenie blokady na-
p´du na cztery ko∏a i przywraca
normalnà prac´ uk∏adu dynamicz-
nej kontroli nap´du na cztery ko∏a.
(
S. 396)
U˝ycie blokady nap´du na cztery ko∏a jest mo˝liwe, gdy
óWersje z mechanicznym kluczykiem
Wy∏àcznik zap∏onu znajduje si´ w pozycji „ON”.
óWersje z elektronicznym kluczykiem
Przyciskiem rozruchu wybrany jest stan IGNITION ON.
Blokada nap´du na cztery ko∏a
Blokada nap´du na cztery ko∏a zostanie wy∏àczona, je˝eli hamulec zosta-
nie u˝yty w sposób powodujàcy prac´ uk∏adów zapobiegania blokowaniu
kó∏ podczas hamowania (ABS) i stabilizacji toru jazdy (VSC).
Blokada nap´du na cztery ko∏a zostanie wy∏àczona, je˝eli pr´dkoÊç samo-
chodu przekroczy 40 km/h.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu369
4
Jazda
Wy∏àcznik blokady nap´du na czter y ko∏a
(wersje z nap´dem na czter y ko∏a)
W przypadku koniecznoÊci przekazania du˝ego momentu nap´-
dowego na wszystkie ko∏a, np. gdy samochód zostanie unieru-
chomiony w b∏ocie i zachodzi koniecznoÊç jego uwolnienia,
mo˝na u˝yç blokady nap´du na cztery ko∏a.
44 RAV4_OM42753E 2/9/16 10:35 Page 369 (Black plate)

Wstrzymywanie pracy silnika
óWersje z przek∏adnià bez-
stopniowà
Podczas jazdy, gdy wybrane
jest po∏o˝enie D lub M dêwigni
skrzyni biegów, nacisnàç peda∏
hamulca zasadniczego i za-
trzymaç samochód.
óWersje z mechanicznà skrzy-
nià biegów
Z ca∏kowicie wciÊni´tym peda∏em sprz´g∏a, nacisnàç peda∏ hamulca
zasadniczego i zatrzymaç samochód. Przestawiç dêwigni´ skrzyni
biegów w po∏o˝enie neutralne N i zwolniç peda∏ sprz´g∏a.
ZaÊwieci si´ lampka kontrolna uk∏adu wstrzymywania pracy silnika
„Stop & Star t”.
Ponowne uruchamianie silnika
óWersje z przek∏adnià bezstopniowà
Zwolniç peda∏ hamulca zasadniczego.
Lampka kontrolna uk∏adu wstrzymywania pracy silnika „Stop & Star t”
zgaÊnie.
óWersje z mechanicznà skrzynià biegów
Gdy dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu neutralnym N,
nacisnàç peda∏ sprz´g∏a.
Lampka kontrolna uk∏adu wstrzymywania pracy silnika „Stop & Star t”
zgaÊnie. (W tej sytuacji, po zwolnieniu peda∏u sprz´g∏a, praca silnika nie
zostanie ponownie wstrzymana.)
3704-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Wstrzymywanie pracy silnika „Stop & Start”✻
Uk∏ad wstrzymywania pracy silnika „Stop & Start” zatrzymuje
silnik i uruchamia go ponownie, w zale˝noÊci od pozycji peda∏u
hamulca zasadniczego (wersje z przek∏adnià bezstopniowà) lub od
pozycji peda∏u sprz´g∏a (wersje z mechanicznà skrzynià biegów),
w celu zatrzymywania i ruszania samochodu.
✻: W niektórych wersjach
Opis dzia∏ania uk∏adu wstrzymywania pracy silnika „Stop & Start”
44 RAV4_OM42753E 2/9/16 10:35 Page 370 (Black plate)
