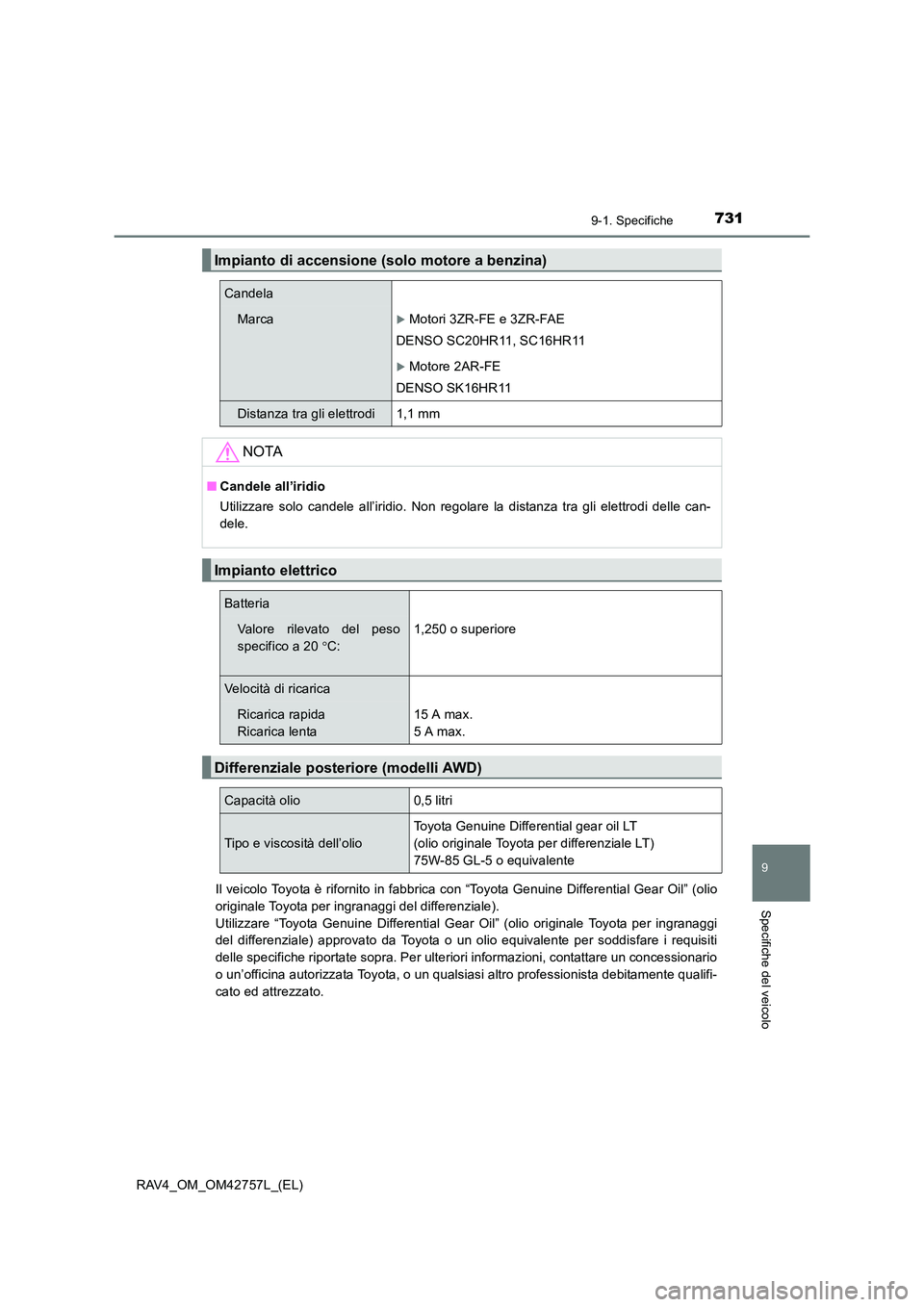

7319-1. Specifiche
RAV4_OM_OM42757L_(EL)
9
Specifiche del veicolo
Il veicolo Toyota è rifornito in fabbrica con “Toyota Genuine Differential Gear Oil” (olio
originale Toyota per ingranaggi del differenziale).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio originale Toyota per ingranaggi
del differenziale) approvato da Toyota o un olio equivalente per soddisfare i requisiti
delle specifiche riportate sopra. Per ulteriori informazioni, contattare un concessionario
o un’officina autorizzata Toyota, o un qualsiasi altro professionista debitamente qualifi-
cato ed attrezzato.
Impianto di accensione (solo motore a benzina)
Candela
MarcaXMotori 3ZR-FE e 3ZR-FAE
DENSO SC20HR11, SC16HR11
XMotore 2AR-FE
DENSO SK16HR11
Distanza tra gli elettrodi1,1 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.
Impianto elettrico
Batteria
Valore rilevato del peso
specifico a 20 °C: 1,250 o superiore
Velocità di ricarica
Ricarica rapida
Ricarica lenta15 A max.
5 A max.
Differenziale posteriore (modelli AWD)
Capacità olio0,5 litri
Tipo e viscosità dell’olio
Toyota Genuine Differential gear oil LT
(olio originale Toyota per differenziale LT)
75W-85 GL-5 o equivalente

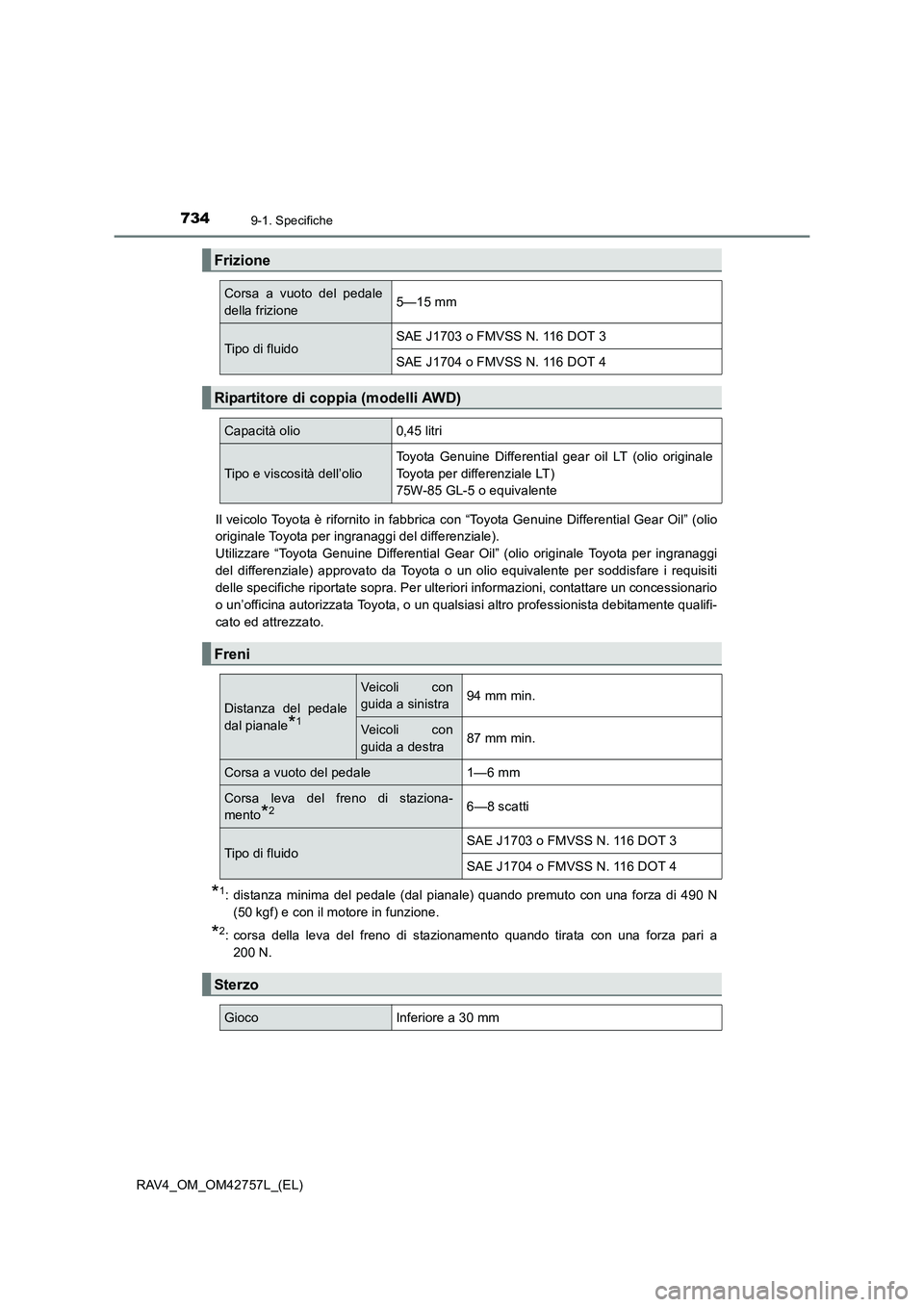

7349-1. Specifiche
RAV4_OM_OM42757L_(EL)Il veicolo Toyota è rifornito in fabbrica con “Toyota Genuine Differential Gear Oil” (olio
originale Toyota per ingranaggi del differenziale).
Utilizzare “Toyota Genuine Differential Gear Oil” (olio originale Toyota per ingranaggi
del differenziale) approvato da Toyota o un olio equivalente per soddisfare i requisiti
delle specifiche riportate sopra. Per ulteriori informazioni, contattare un concessionario
o un’officina autorizzata Toyota, o un qualsiasi altro professionista debitamente qualifi-
cato ed attrezzato.
*1: distanza minima del pedale (dal pianale) quando premuto con una forza di 490 N
(50 kgf) e con il motore in funzione.
*2: corsa della leva del freno di stazionamento quando tirata con una forza pari a200 N.
Frizione
Corsa a vuoto del pedale
della frizione5—15 mm
Tipo di fluidoSAE J1703 o FMVSS N. 116 DOT 3
SAE J1704 o FMVSS N. 116 DOT 4
Ripartitore di coppia (modelli AWD)
Capacità olio0,45 litri
Tipo e viscosità dell’olio
Toyota Genuine Differential gear oil LT (olio originale
Toyota per differenziale LT)
75W-85 GL-5 o equivalente
Freni
Distanza del pedale
dal pianale
*1
Veicoli con
guida a sinistra94 mm min.
Veicoli con
guida a destra87 mm min.
Corsa a vuoto del pedale1—6 mm
Corsa leva del freno di staziona-
mento
*26—8 scatti
Tipo di fluidoSAE J1703 o FMVSS N. 116 DOT 3
SAE J1704 o FMVSS N. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm
