TOYOTA RAV4 2018 Instructieboekje (in Dutch)

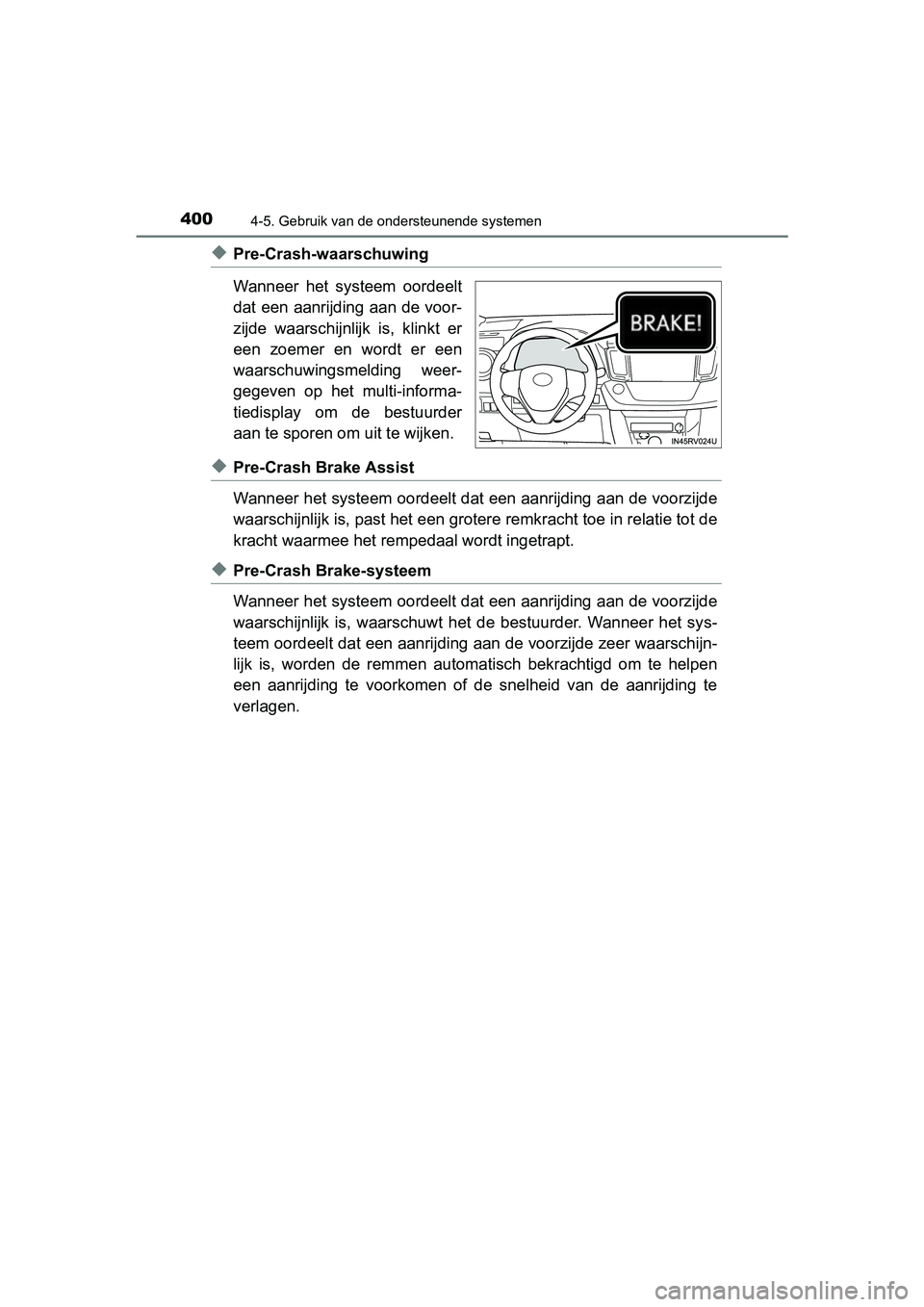

4004-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42B70E_(EE)
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde waarschijnlijk is, klinkt er
een zoemer en wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay om de bestuurder
aan te sporen om uit te wijken.
◆Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een aanrijding aan de voorzijde
waarschijnlijk is, past het een grotere remkracht toe in relati e tot de
kracht waarmee het rempedaal wordt ingetrapt.
◆Pre-Crash Brake-systeem
Wanneer het systeem oordeelt dat een aanrijding aan de voorzijd e
waarschijnlijk is, waarschuwt het de bestuurder. Wanneer het sy s-
teem oordeelt dat een aanrijding aan de voorzijde zeer waarschi jn-
lijk is, worden de remmen automatisch bekrac htigd om te helpen
een aanrijding te voorkomen of de snelheid van de aanrijding te
verlagen.
RAV4_OM_OM42B70E_(EE).book Page 400 Thursday, July 6, 2017 9 :19 AM

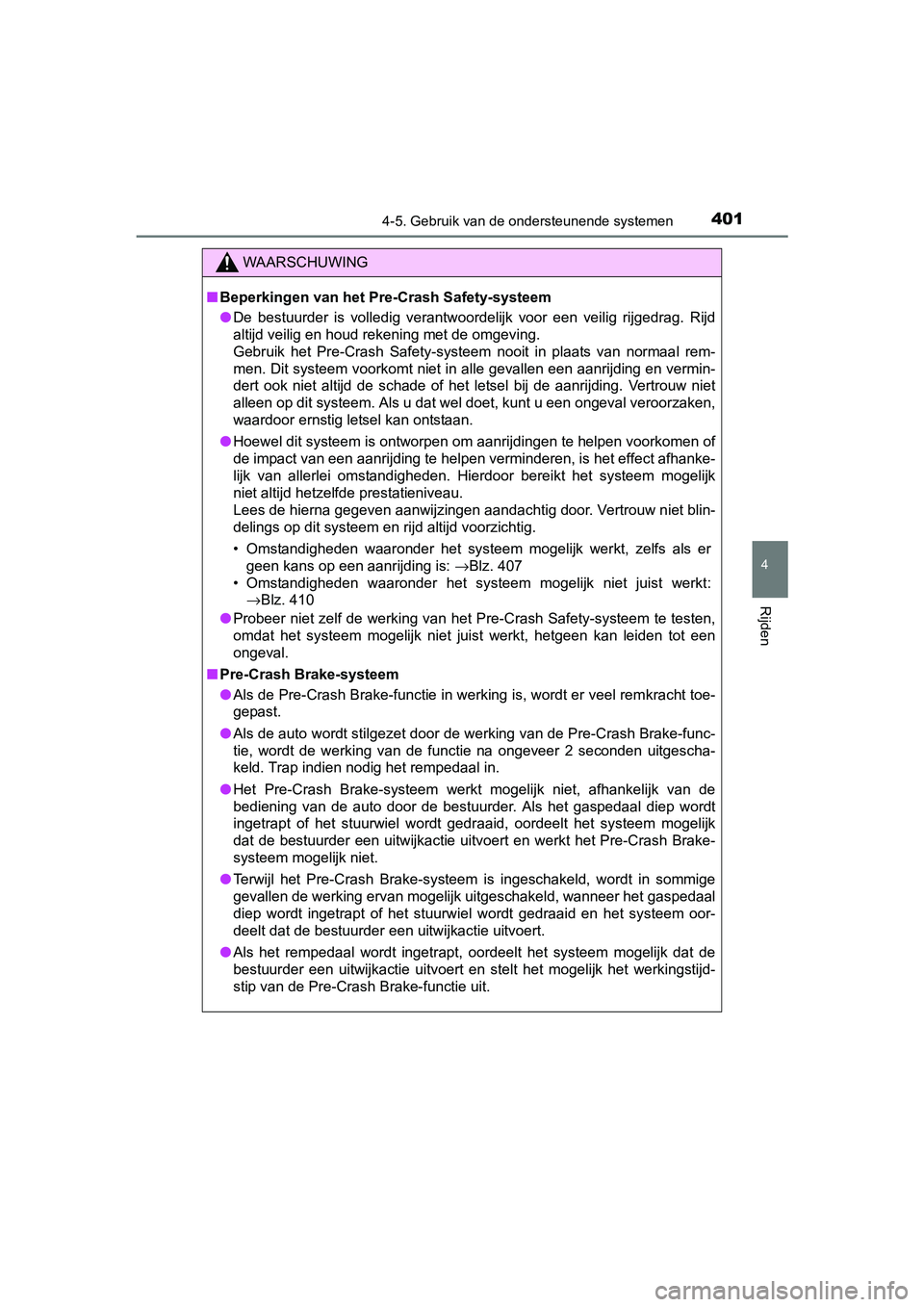

4014-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42B70E_(EE)
WAARSCHUWING
■Beperkingen van het Pre-Crash Safety-systeem
● De bestuurder is volledig verantwoordelijk voor een veilig rijg edrag. Rijd
altijd veilig en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem nooit in plaats van normaa l rem-
men. Dit systeem voorkomt niet in alle gevallen een aanrijding en vermin-
dert ook niet altijd de schade of het letsel bij de aanrijding. Vertrouw niet
alleen op dit systeem. Als u dat wel doet, kunt u een ongeval v eroorzaken,
waardoor ernstig letsel kan ontstaan.
● Hoewel dit systeem is ontworpen om aanrijdingen te helpen voork omen of
de impact van een aanrijding te helpen verminderen, is het effect afhanke-
lijk van allerlei omstandigheden. Hierdoor bereikt het systeem mogelijk
niet altijd hetzelfde prestatieniveau.
Lees de hierna gegeven aanwijzingen aandachtig door. Vertrouw n iet blin-
delings op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is: →Blz. 407
• Omstandigheden waaronder het systeem mogelijk niet juist werkt :
→Blz. 410
● Probeer niet zelf de werking van het Pre-Crash Safety-systeem te testen,
omdat het systeem mogelijk niet juist werkt, hetgeen kan leiden tot een
ongeval.
■ Pre-Crash Brake-systeem
● Als de Pre-Crash Brake-functie in werking is, wordt er veel rem kracht toe-
gepast.
● Als de auto wordt stilgezet door de werking van de Pre-Crash Brake-func-
tie, wordt de werking van de functie na ongeveer 2 seconden uitgescha-
keld. Trap indien nodig het rempedaal in.
● Het Pre-Crash Brake-systeem werkt mogelijk niet, afhankelijk va n de
bediening van de auto door de bestuurder. Als het gaspedaal die p wordt
ingetrapt of het stuurwiel wordt gedraaid, oordeelt het systeem mogelijk
dat de bestuurder een uitwijkactie uitvoert en werkt het Pre-Cr ash Brake-
systeem mogelijk niet.
● Terwijl het Pre-Crash Brake-systeem is ingeschakeld, wordt in s ommige
gevallen de werking ervan mogelijk uitgeschakeld, wanneer het g aspedaal
diep wordt ingetrapt of het stuurwiel wordt gedraaid en het sys teem oor-
deelt dat de bestuurder een uitwijkactie uitvoert.
● Als het rempedaal wordt ingetrapt, oordeelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert en stelt het mogelijk het werkingstijd-
stip van de Pre-Crash Brake-functie uit.
RAV4_OM_OM42B70E_(EE).book Page 401 Thursday, July 6, 2017 9 :19 AM

4024-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42B70E_(EE)
WAARSCHUWING
■Wanneer moet het Pre-Crash Saf ety-systeem uitgeschakeld worden
Schakel in de volgende situaties het systeem uit, omdat het mog elijk niet
juist werkt, hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan
ontstaan:
● Als de auto wordt gesleept
● Als uw auto een andere auto sleept
● Bij het vervoeren van de auto op een vrachtwagen, boot, trein o f vergelijk-
baar transportmiddel
● Wanneer de auto wordt opgetakeld terwijl de motor aan staat en de wielen
vrij kunnen draaien
● Tijdens controle van de auto met een rollentestbank, zoals een vermo-
gensbank of snelheidsmetertester, of bij gebruik van een wielst abilisator
● Als de voorbumper of grille wordt blootgesteld aan krachtige schokken ten
gevolge van een ongeval o.i.d.
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoor-
beeld als hij betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Als de banden niet op de juiste spanning zijn
● Als de banden erg versleten zijn
● Als er een andere maat banden dan voorgeschreven is gemonteerd
● Als er sneeuwkettingen worden gebruikt
● Als er een compact reservewiel of een bandenreparatieset wordt gebruikt
● Als er tijdelijk uitrusting (sneeuwploeg, enz.) die de radarsen sor of de
camerasensor kan hinderen op de auto is geplaatst
RAV4_OM_OM42B70E_(EE).book Page 402 Thursday, July 6, 2017 9 :19 AM

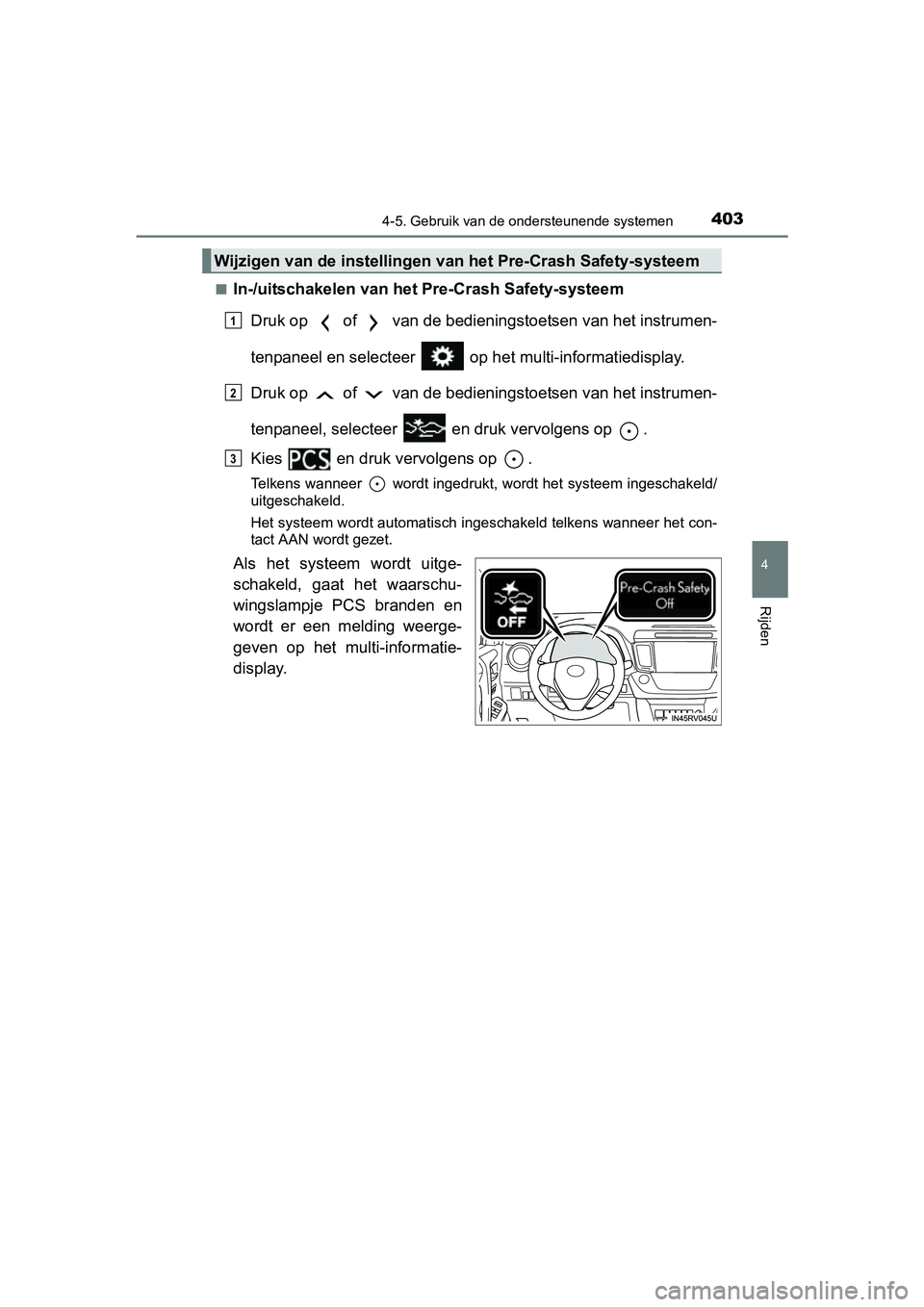

4034-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42B70E_(EE)■
In-/uitschakelen van het Pre-Crash Safety-systeem
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer op he t multi-informatiedisplay.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Kies en druk vervolgens op .
Telkens wanneer wordt ingedrukt, wordt het systeem ingeschakel d/
uitgeschakeld.
Het systeem wordt automatisch ingeschakeld telkens wanneer het con-
tact AAN wordt gezet.
Als het systeem wordt uitge-
schakeld, gaat het waarschu-
wingslampje PCS branden en
wordt er een melding weerge-
geven op het multi-informatie-
display.
Wijzigen van de instellingen va n het Pre-Crash Safety-systeem
1
2
3
RAV4_OM_OM42B70E_(EE).book Page 403 Thursday, July 6, 2017 9 :19 AM

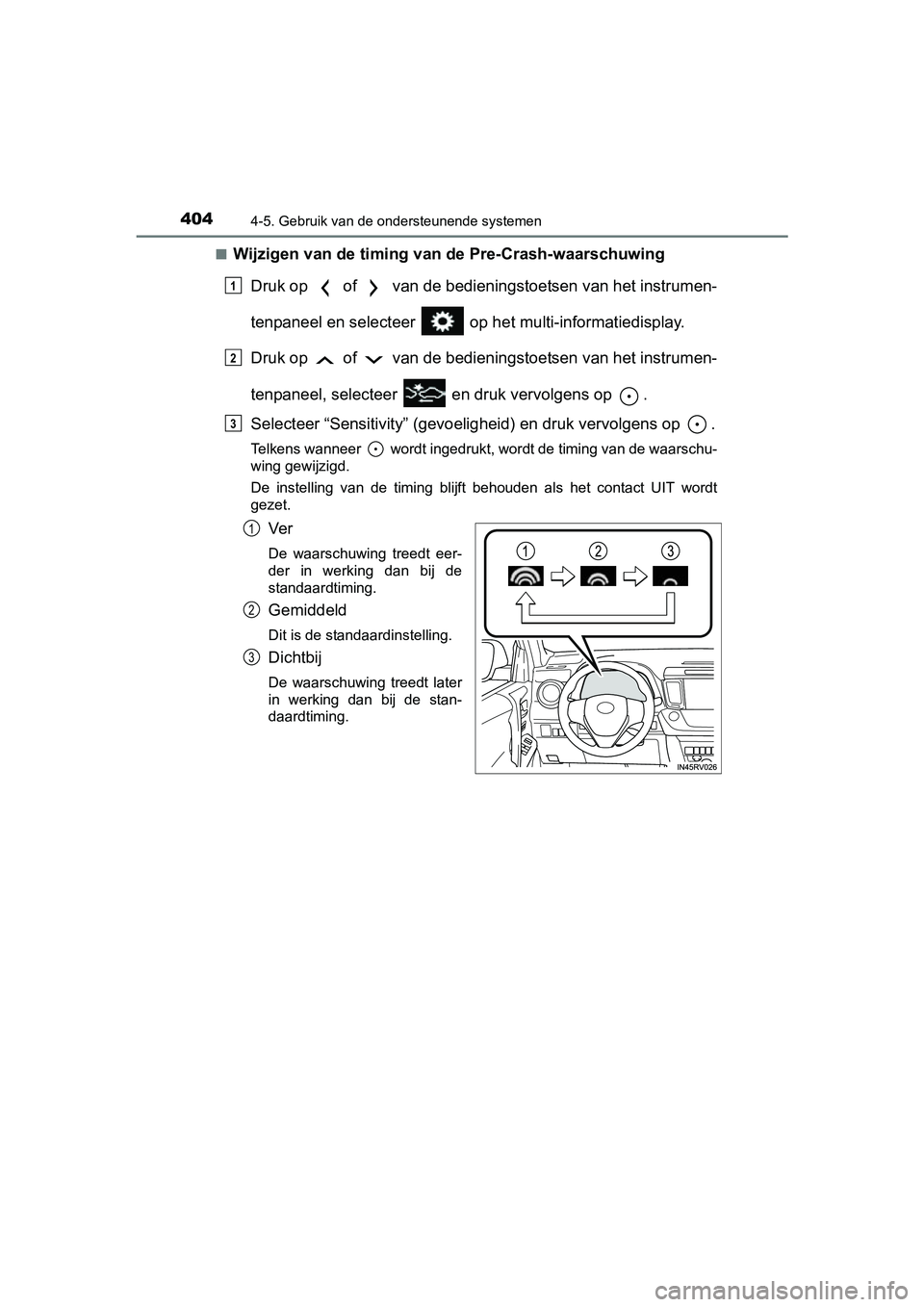

4044-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42B70E_(EE)■
Wijzigen van de timing van de Pre-Crash-waarschuwing
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer op he t multi-informatiedisplay.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Selecteer “Sensitivity” (gevoeli gheid) en druk vervolgens op .
Telkens wanneer wordt ingedrukt, wordt de timing van de waarsc hu-
wing gewijzigd.
De instelling van de timing blijft behouden als het contact UIT wordt
gezet.
Ve r
De waarschuwing treedt eer-
der in werking dan bij de
standaardtiming.
Gemiddeld
Dit is de standaardinstelling.
Dichtbij
De waarschuwing treedt later
in werking dan bij de stan-
daardtiming.
1
2
3
1
2
3
RAV4_OM_OM42B70E_(EE).book Page 404 Thursday, July 6, 2017 9 :19 AM

4054-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42B70E_(EE)

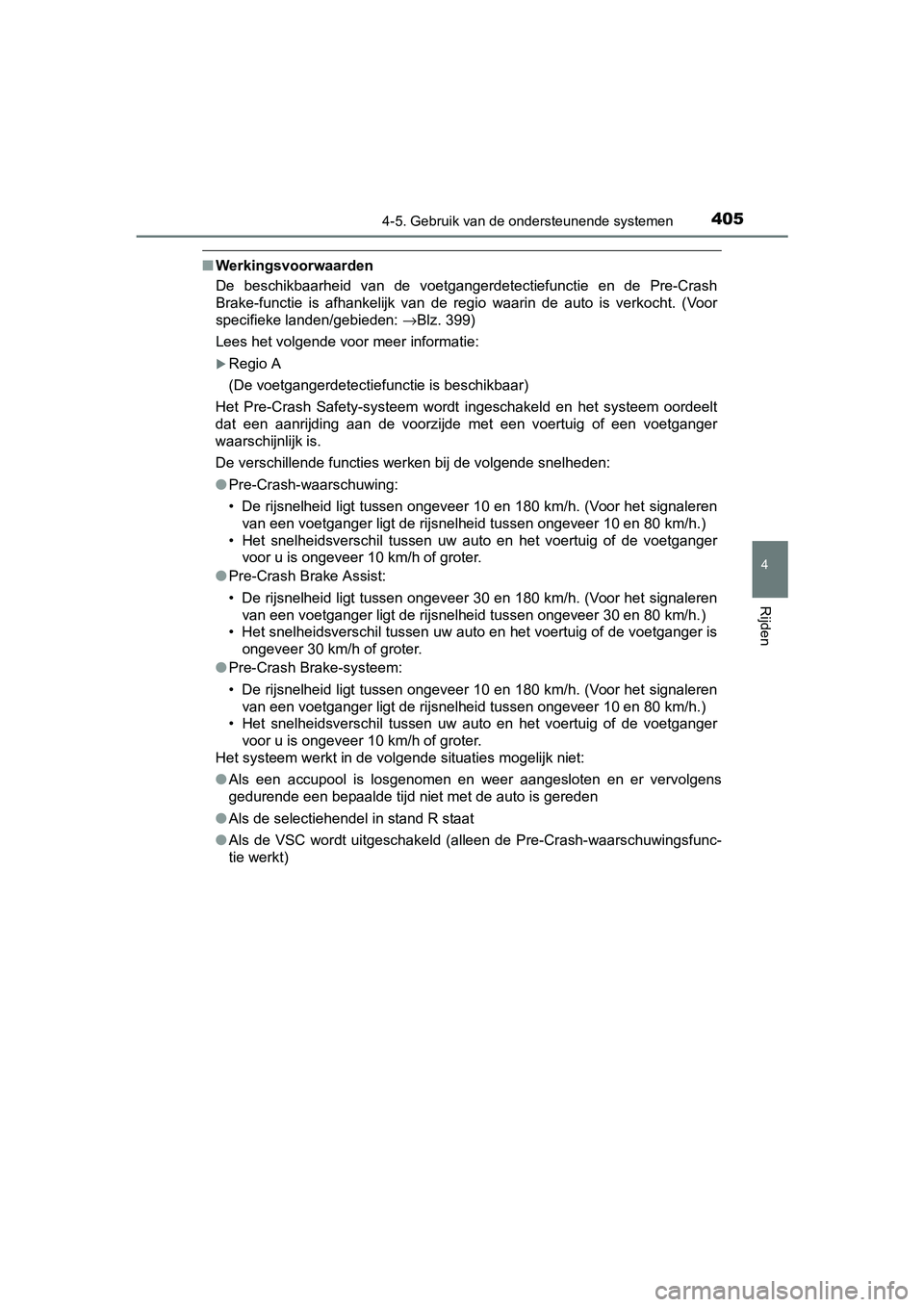

■Werkingsvoorwaarden
De beschikbaarheid van de voetgangerdetectiefunctie en de Pre-C rash
Brake-functie is afhankelijk van de regio waarin de auto is verkocht. (Voor
specifieke landen/gebieden: →Blz. 399)
Lees het volgende voor meer informatie:
Regio A
(De voetgangerdetectiefunctie is beschikbaar)
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt
dat een aanrijding aan de voorzijde met een voertuig of een voe tganger
waarschijnlijk is.
De verschillende functies werken bij de volgende snelheden:
● Pre-Crash-waarschuwing:
• De rijsnelheid ligt tussen ongeveer 10 en 180 km/h. (Voor het signaleren
van een voetganger ligt de rijsnelheid tussen ongeveer 10 en 80 km/h.)
• Het snelheidsverschil tussen uw auto en het voertuig of de voe tganger
voor u is ongeveer 10 km/h of groter.
● Pre-Crash Brake Assist:
• De rijsnelheid ligt tussen ongeveer 30 en 180 km/h. (Voor het signaleren
van een voetganger ligt de rijsnelheid tussen ongeveer 30 en 80 km/h.)
• Het snelheidsverschil tussen uw auto en het voertuig of de voe tganger is
ongeveer 30 km/h of groter.
● Pre-Crash Brake-systeem:
• De rijsnelheid ligt tussen ongeveer 10 en 180 km/h. (Voor het signaleren
van een voetganger ligt de rijsnelheid tussen ongeveer 10 en 80 km/h.)
• Het snelheidsverschil tussen uw auto en het voertuig of de voe tganger
voor u is ongeveer 10 km/h of groter.
Het systeem werkt in de volgende situaties mogelijk niet:
● Als een accupool is losgenomen en weer aangesloten en er vervol gens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwin gsfunc-
tie werkt)
RAV4_OM_OM42B70E_(EE).book Page 405 Thursday, July 6, 2017 9 :19 AM

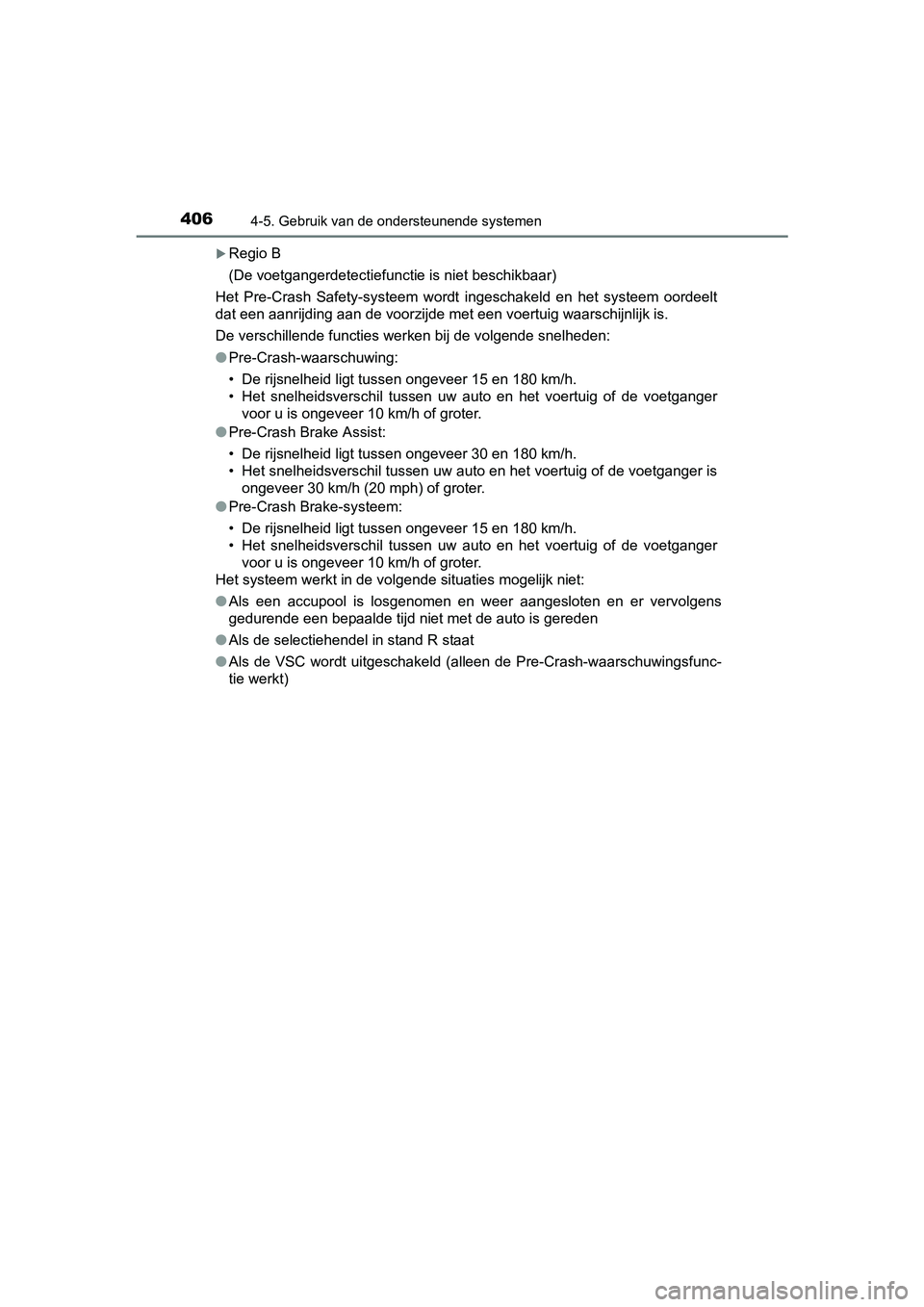

4064-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42B70E_(EE)
Regio B
(De voetgangerdetectiefunctie is niet beschikbaar)
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt
dat een aanrijding aan de voorzijde met een voertuig waarschijn lijk is.
De verschillende functies werken bij de volgende snelheden:
● Pre-Crash-waarschuwing:
• De rijsnelheid ligt tussen ongeveer 15 en 180 km/h.
• Het snelheidsverschil tussen uw auto en het voertuig of de voe tganger
voor u is ongeveer 10 km/h of groter.
● Pre-Crash Brake Assist:
• De rijsnelheid ligt tussen ongeveer 30 en 180 km/h.
• Het snelheidsverschil tussen uw auto en het voertuig of de voe tganger is
ongeveer 30 km/h (20 mph) of groter.
● Pre-Crash Brake-systeem:
• De rijsnelheid ligt tussen ongeveer 15 en 180 km/h.
• Het snelheidsverschil tussen uw auto en het voertuig of de voe tganger
voor u is ongeveer 10 km/h of groter.
Het systeem werkt in de volgende situaties mogelijk niet:
● Als een accupool is losgenomen en weer aangesloten en er vervol gens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwin gsfunc-
tie werkt)
RAV4_OM_OM42B70E_(EE).book Page 406 Thursday, July 6, 2017 9 :19 AM

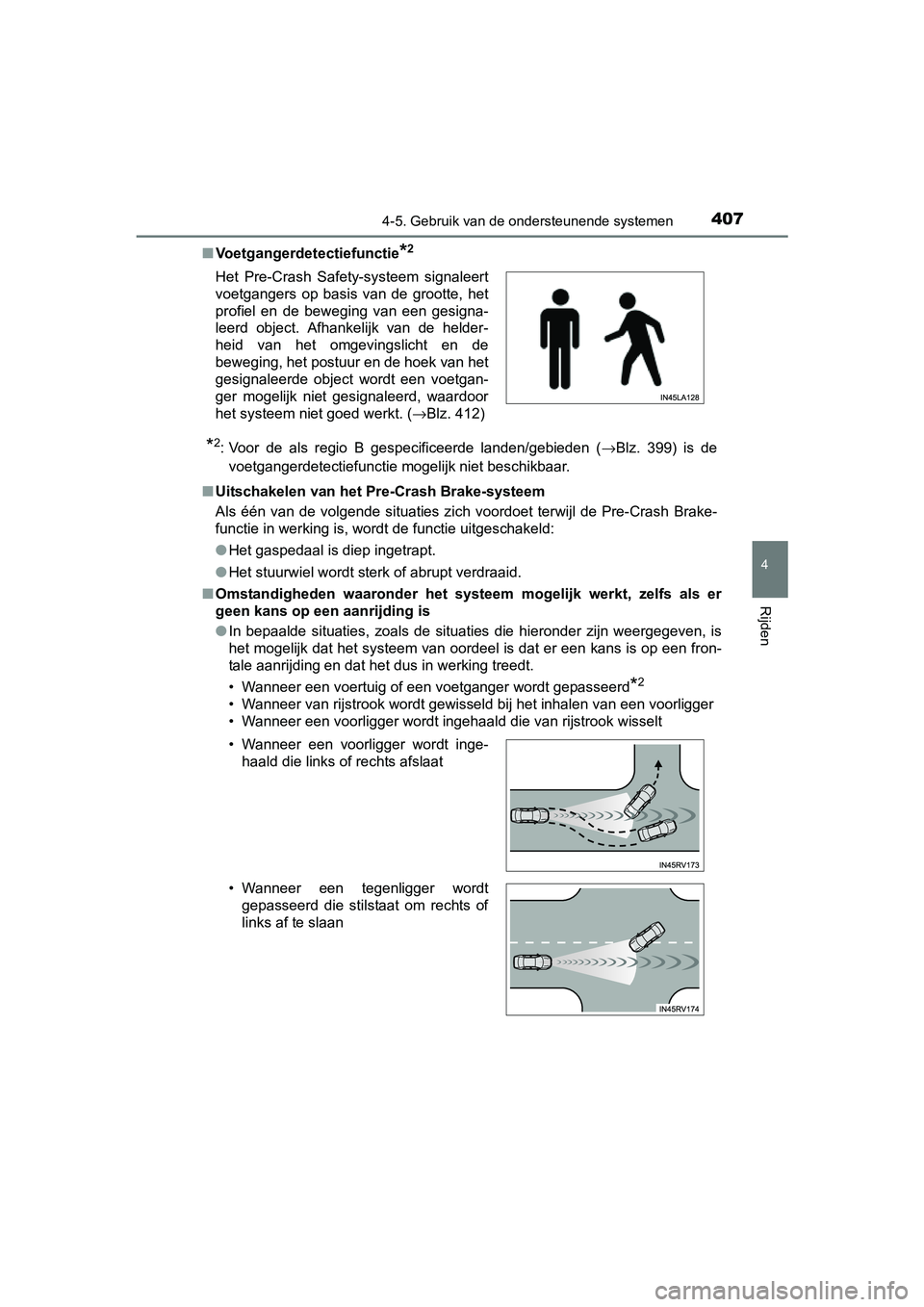

4074-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42B70E_(EE)■
Voetgangerdetectiefunctie
*2
*2: Voor de als regio B gespecificeerde landen/gebieden ( →Blz. 399) is de
voetgangerdetectiefunctie mogelijk niet beschikbaar.
■ Uitschakelen van het Pre-Crash Brake-systeem
Als één van de volgende situaties zich voordoet terwijl de Pre- Crash Brake-
functie in werking is, wordt de functie uitgeschakeld:
● Het gaspedaal is diep ingetrapt.
● Het stuurwiel wordt sterk of abrupt verdraaid.
■ Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
● In bepaalde situaties, zoals de situaties die hieronder zijn weergegeven, is
het mogelijk dat het systeem van oordeel is dat er een kans is op een fron-
tale aanrijding en dat het dus in werking treedt.
• Wanneer een voertuig of een voetganger wordt gepasseerd
*2
• Wanneer van rijstrook wordt gewisseld bij het inhalen van een voorligger
• Wanneer een voorligger wordt ingehaald die van rijstrook wisse lt
Het Pre-Crash Safety-systeem signaleert
voetgangers op basis van de grootte, het
profiel en de beweging van een gesigna-
leerd object. Afhankelijk van de helder-
heid van het omgevingslicht en de
beweging, het postuur en de hoek van het
gesignaleerde object wordt een voetgan-
ger mogelijk niet gesignaleerd, waardoor
het systeem niet goed werkt. (
→Blz. 412)
• Wanneer een voorligger wordt inge- haald die links of rechts afslaat
• Wanneer een tegenligger wordt gepasseerd die stilstaat om rechts of
links af te slaan
RAV4_OM_OM42B70E_(EE).book Page 407 Thursday, July 6, 2017 9 :19 AM

4084-5. Gebruik van de ondersteunende systemen

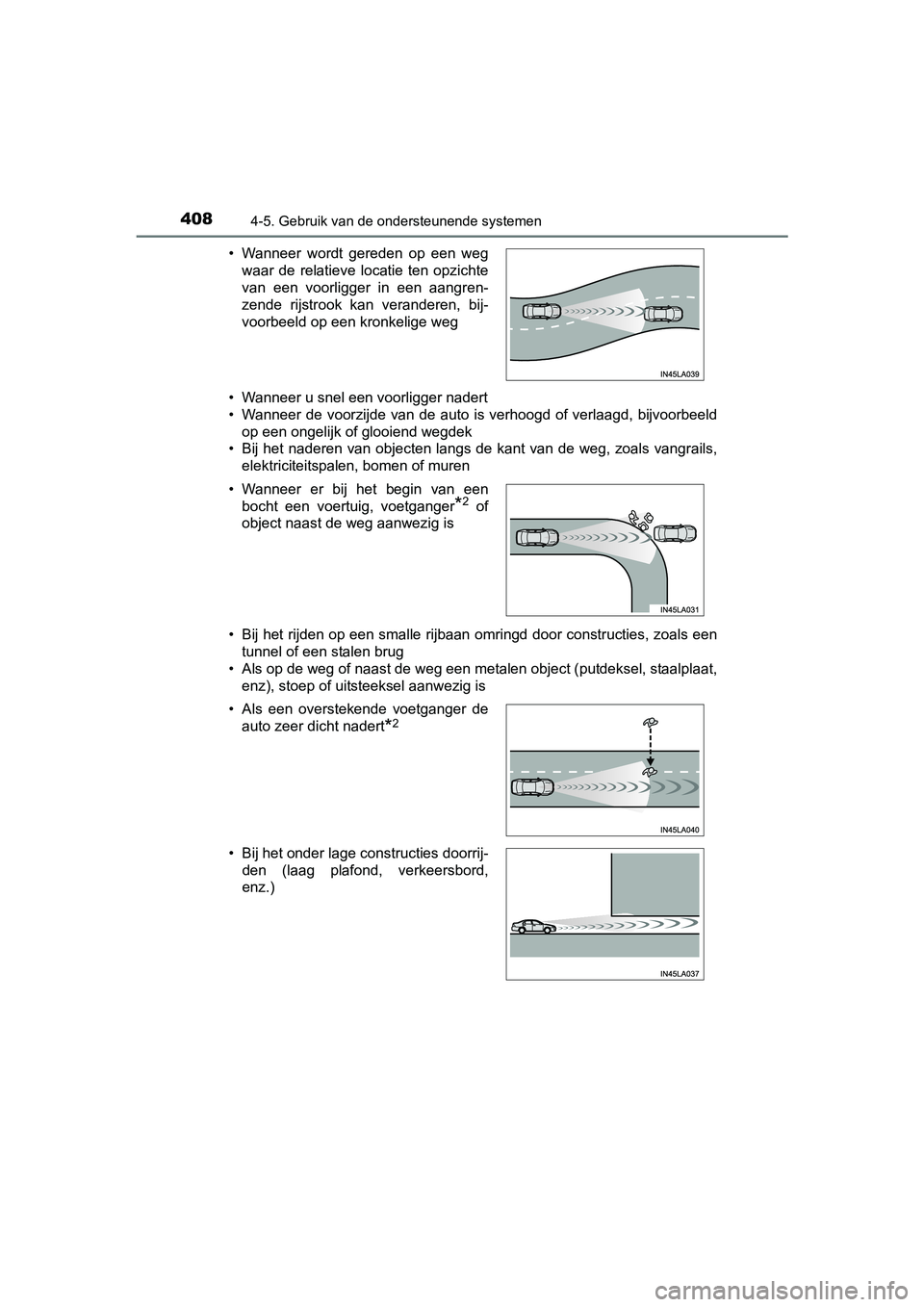

RAV4_OM_OM42B70E_(EE)• Wanneer u snel een voorligger nadert
• Wanneer de voorzijde van de auto is verhoogd of verlaagd, bijv
oorbeeld
op een ongelijk of glooiend wegdek
• Bij het naderen van objecten langs de kant van de weg, zoals v angrails,
elektriciteitspalen, bomen of muren
• Bij het rijden op een smalle rijbaan omringd door constructies , zoals een
tunnel of een stalen brug
• Als op de weg of naast de weg een metalen object (putdeksel, staalplaat, enz), stoep of uitsteeksel aanwezig is
• Wanneer wordt gereden op een weg
waar de relatieve locatie ten opzichte
van een voorligger in een aangren-
zende rijstrook kan veranderen, bij-
voorbeeld op een kronkelige weg
• Wanneer er bij het begin van een bocht een voertuig, voetganger
*2 of
object naast de weg aanwezig is
• Als een overstekende voetganger de auto zeer dicht nadert
*2
• Bij het onder lage constructies doorrij-den (laag plafond, verkeersbord,
enz.)
RAV4_OM_OM42B70E_(EE).book Page 408 Thursday, July 6, 2017 9 :19 AM

4094-5. Gebruik van de ondersteunende systemen
4
Rijden

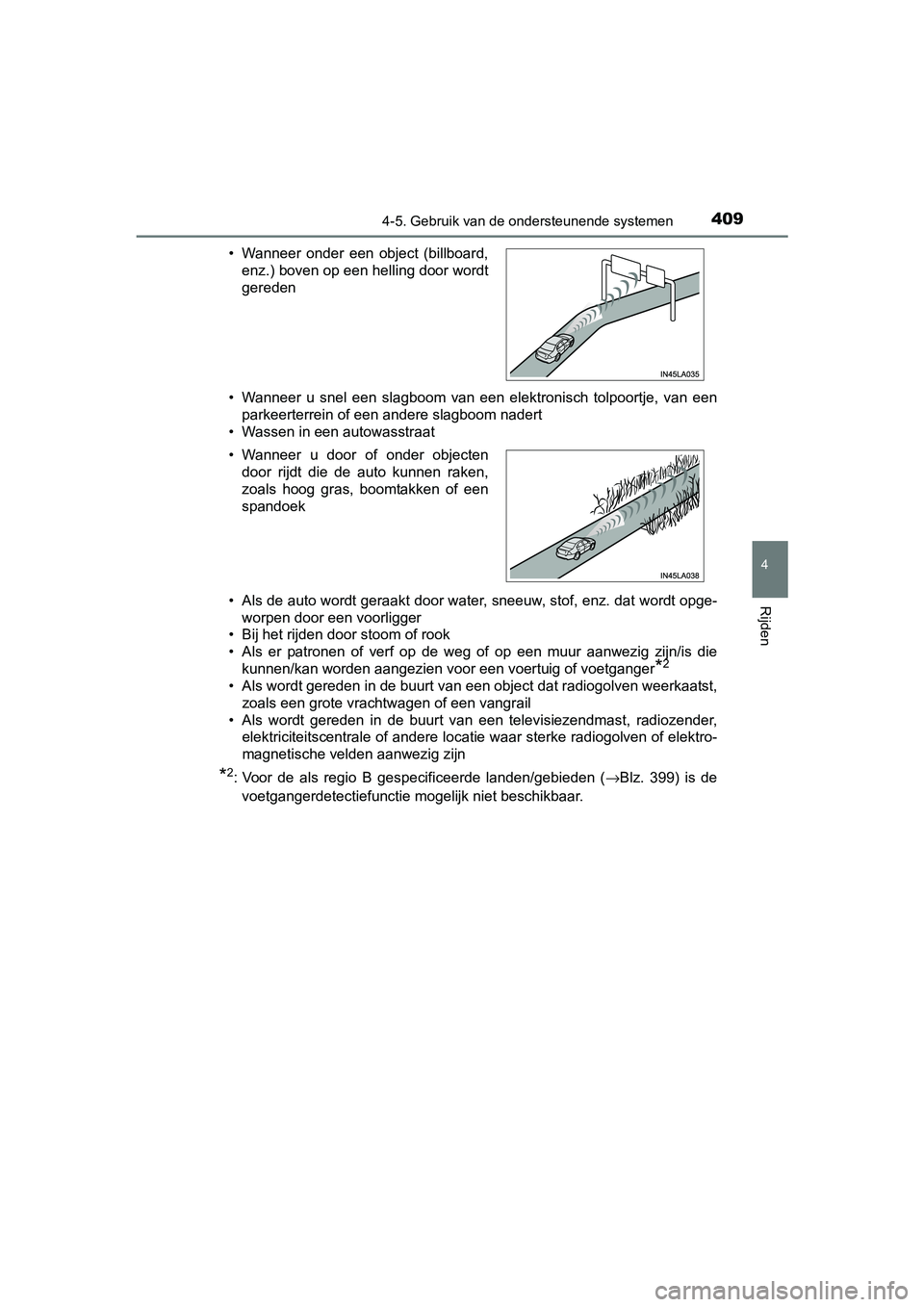

RAV4_OM_OM42B70E_(EE)• Wanneer u snel een slagboom van een elektronisch tolpoortje, v
an een
parkeerterrein of een andere slagboom nadert
• Wassen in een autowasstraat
• Als de auto wordt geraakt door water, sneeuw, stof, enz. dat w ordt opge-
worpen door een voorligger
• Bij het rijden door stoom of rook
• Als er patronen of verf op de weg of op een muur aanwezig zijn /is die
kunnen/kan worden aangezien voor een voertuig of voetganger
*2
• Als wordt gereden in de buurt van een object dat radiogolven weerkaatst, zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektriciteitscentrale of andere locatie waar sterke radiogolve n of elektro-
magnetische velden aanwezig zijn
*2: Voor de als regio B gespecificeerde landen/gebieden ( →Blz. 399) is de
voetgangerdetectiefunctie mogelijk niet beschikbaar.
• Wanneer onder een object (billboard,
enz.) boven op een helling door wordt
gereden
• Wanneer u door of onder objecten door rijdt die de auto kunnen raken,
zoals hoog gras, boomtakken of een
spandoek
RAV4_OM_OM42B70E_(EE).book Page 409 Thursday, July 6, 2017 9 :19 AM
