6507-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)

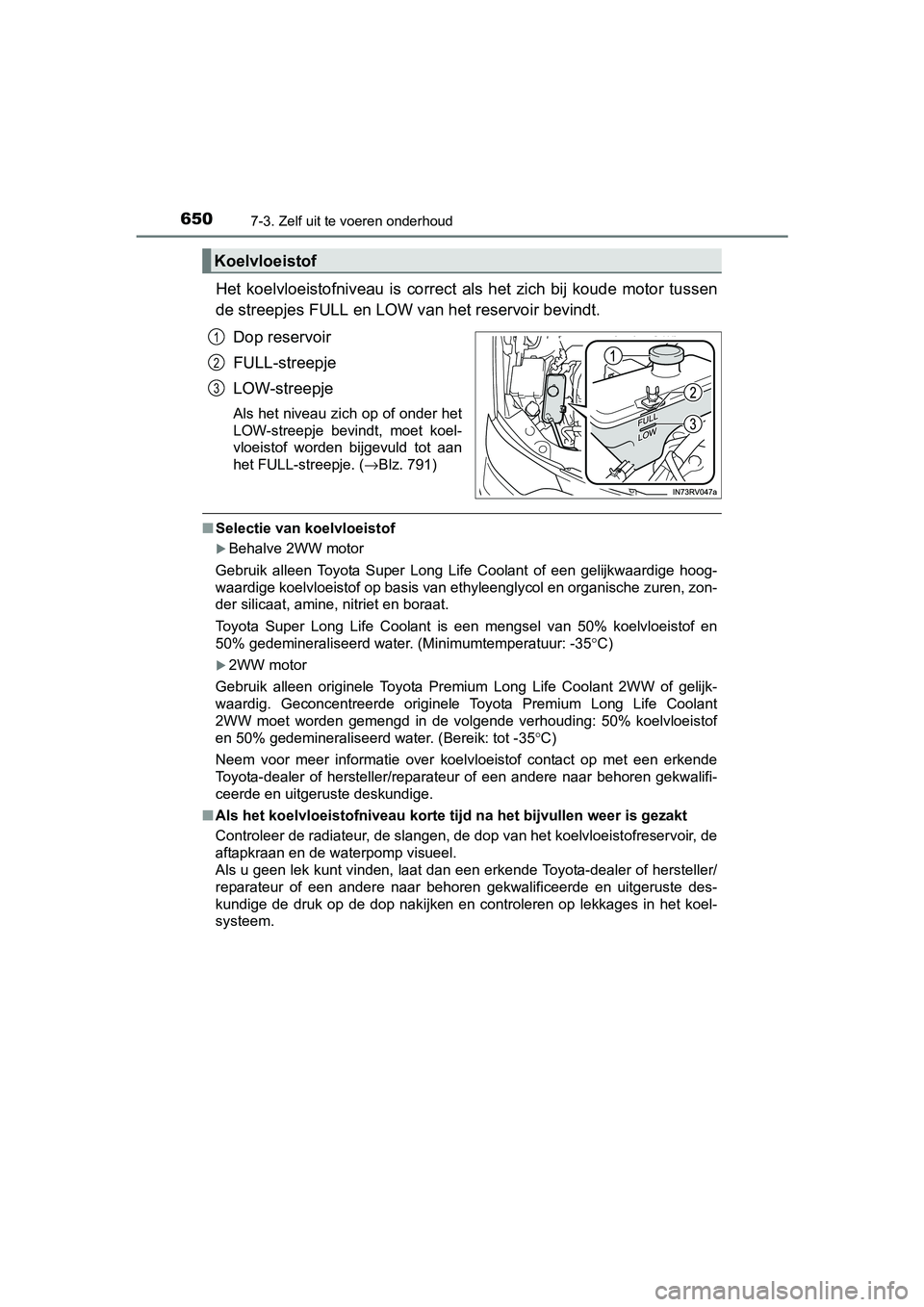

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW va n het reservoir bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koel-
vloeistof worden bijgevuld tot aan
het FULL-streepje. ( →Blz. 791)
■Selectie van koelvloeistof
Behalve 2WW motor
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organisch e zuren, zon-
der silicaat, amine, nitriet en boraat.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloei stof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
2WW motor
Gebruik alleen originele Toyota Premium Long Life Coolant 2WW o f gelijk-
waardig. Geconcentreerde originele Toyota Premium Long Life Coo lant
2WW moet worden gemengd in de volgende verhouding: 50% koelvloe istof
en 50% gedemineraliseerd water. (Bereik: tot -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop van het koelvloeist ofreservoir, de
aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages i n het koel-
systeem.
Koelvloeistof
1
2
3
RAV4_OM_OM42B70E_(EE).book Page 650 Thursday, July 6, 2017 9 :19 AM
Page 652 of 862

6517-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
7
Onderhoud en verzorging

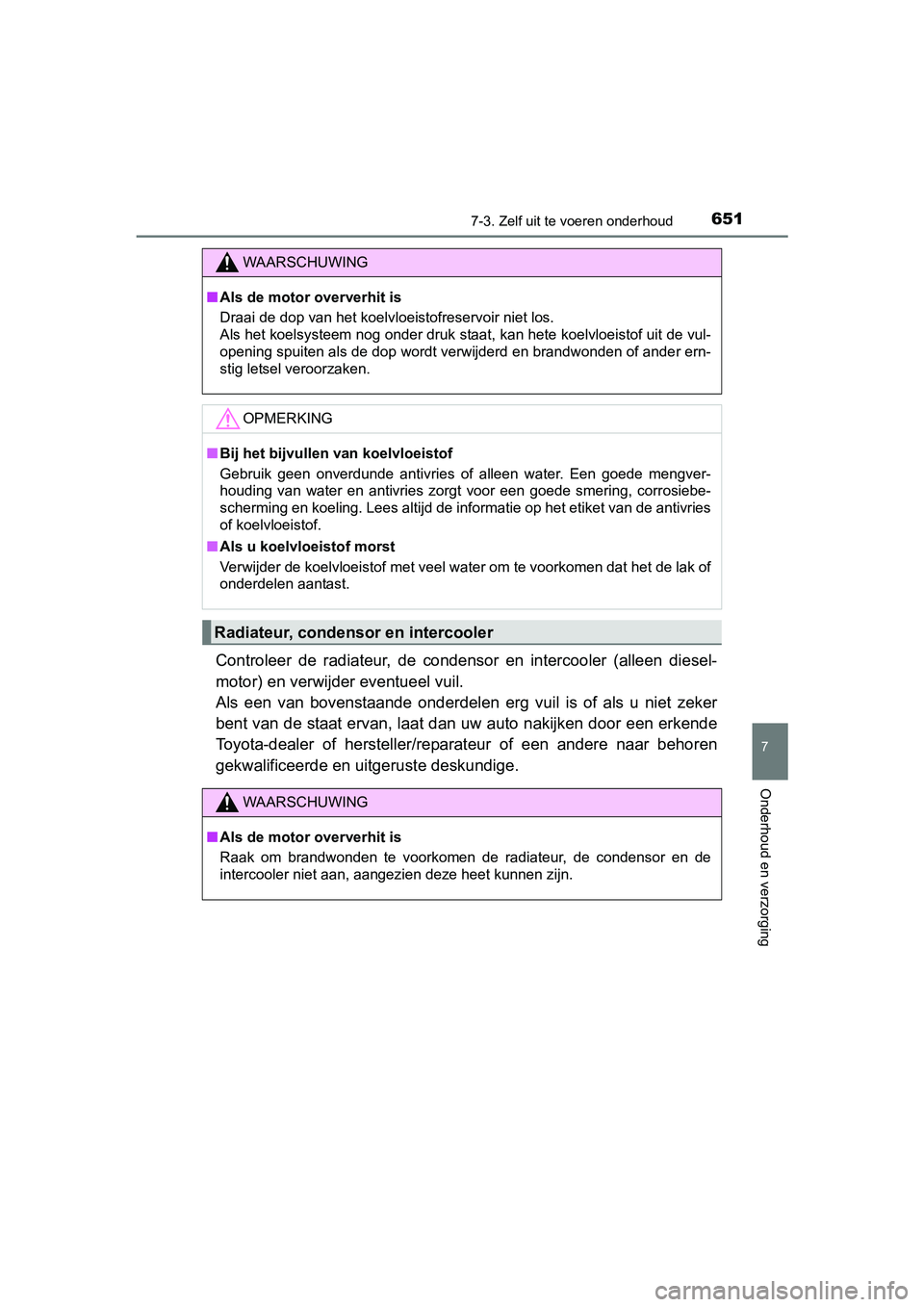

Controleer de radiateur, de condensor en intercooler (alleen di esel-
motor) en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet z eker
bent van de staat ervan, laat dan uw auto nakijken door een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeisto f uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of a nder ern-
stig letsel veroorzaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede me ngver-
houding van water en antivries zorgt voor een goede smering, co rrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat h et de lak of
onderdelen aantast.
Radiateur, condens or en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
RAV4_OM_OM42B70E_(EE).book Page 651 Thursday, July 6, 2017 9 :19 AM
Page 653 of 862

6527-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)

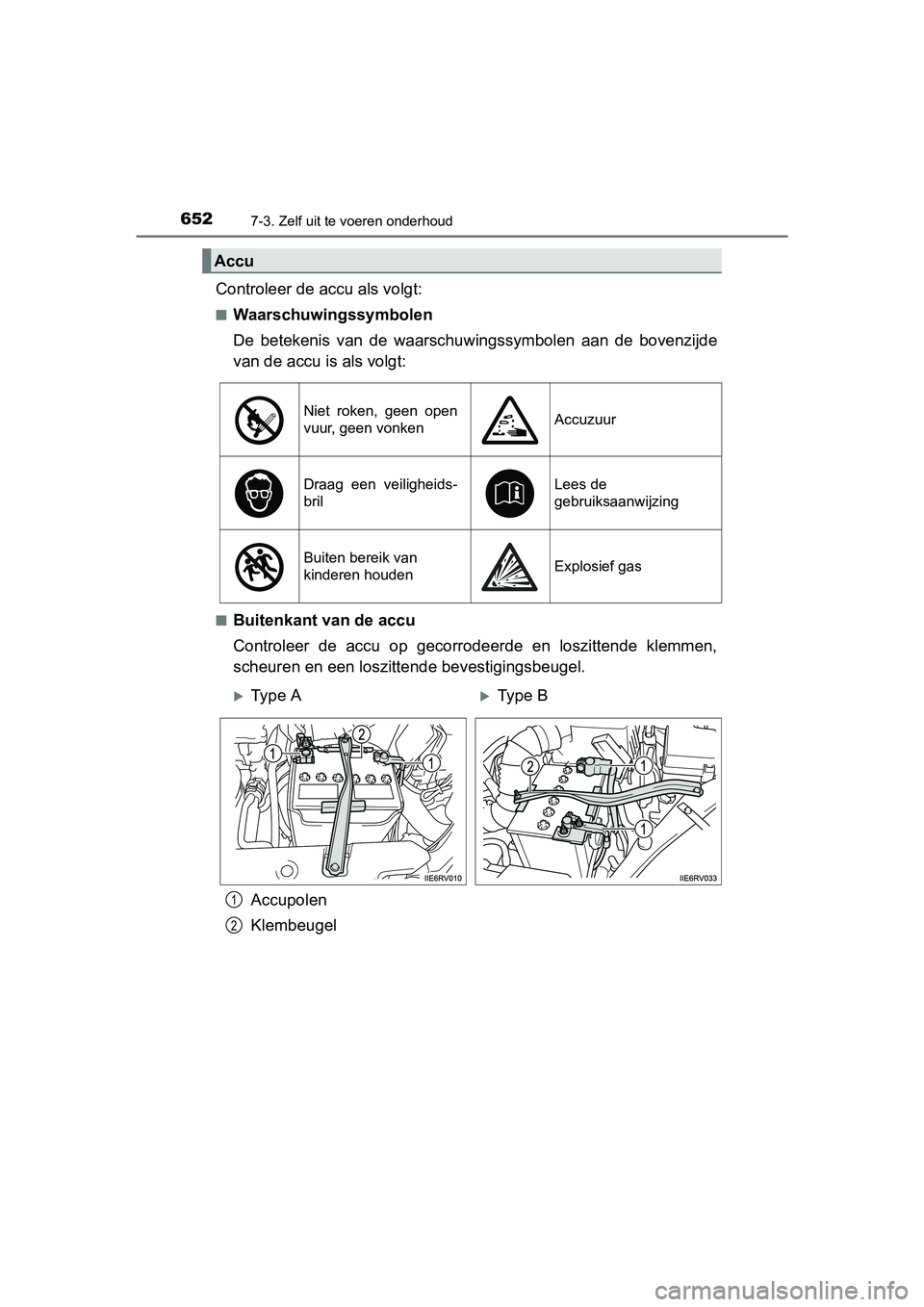

Controleer de accu als volgt:
■Waarschuwingssymbolen
De betekenis van de waarschu wingssymbolen aan de bovenzijde
van de accu is als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheids-
brilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
Type AType B
1
2
RAV4_OM_OM42B70E_(EE).book Page 652 Thursday, July 6, 2017 9 :19 AM
Page 654 of 862

6537-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
7
Onderhoud en verzorging

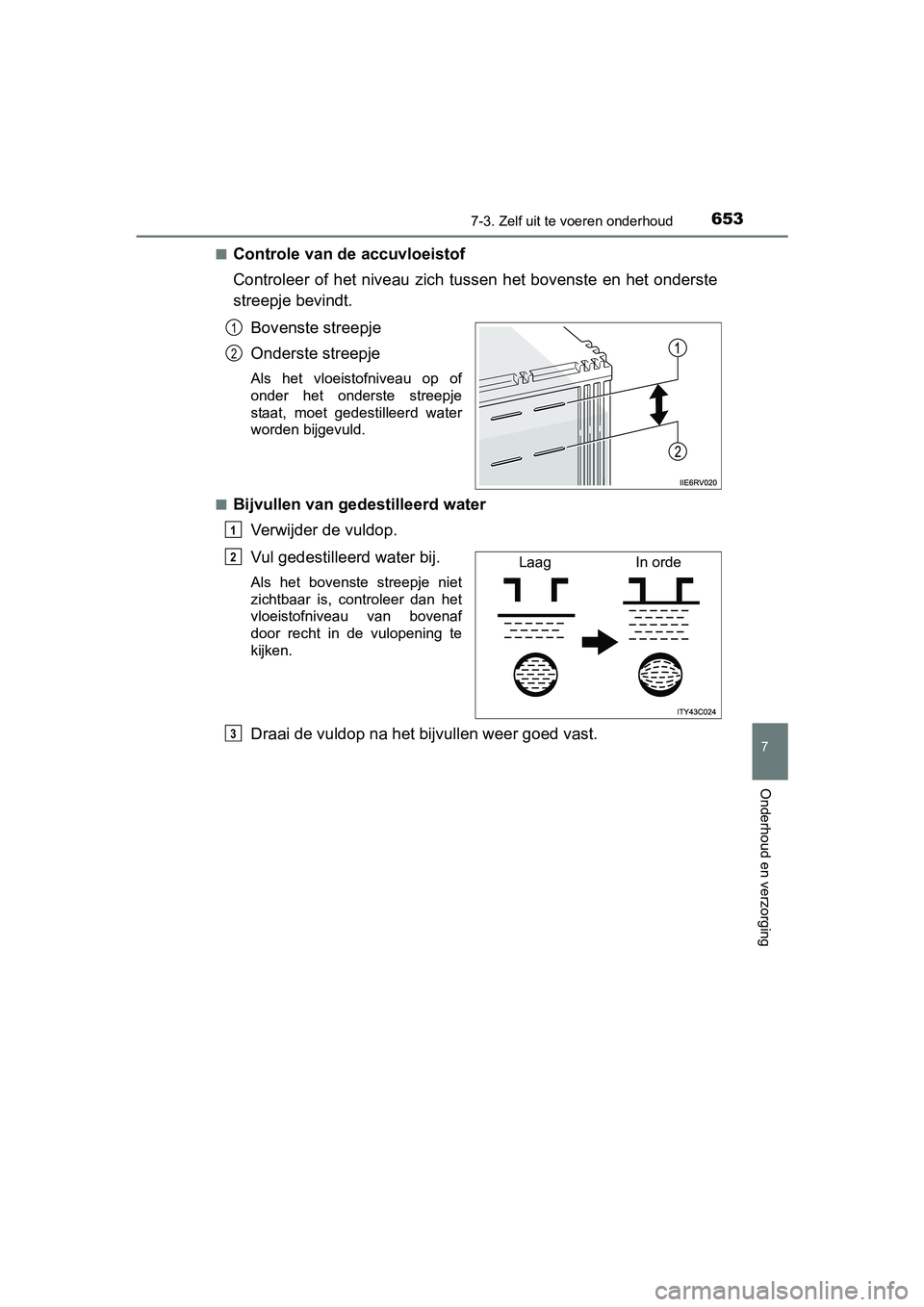

■Controle van de accuvloeistof
Controleer of het niveau zich tussen het bovenste en het onders te
streepje bevindt.
Bovenste streepje
Onderste streepje
Als het vloeistofniveau op of
onder het onderste streepje
staat, moet gedestilleerd water
worden bijgevuld.
■
Bijvullen van gede stilleerd water
Verwijder de vuldop.
Vul gedestilleerd water bij.
Als het bovenste streepje niet
zichtbaar is, controleer dan het
vloeistofniveau van bovenaf
door recht in de vulopening te
kijken.
Draai de vuldop na het bijvullen weer goed vast.
1
2
1
Laag In ordeO
P
RAV4_OM_OM42B70E_(EE).book Page 653 Thursday, July 6, 2017 9 :19 AM
Page 655 of 862

6547-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)

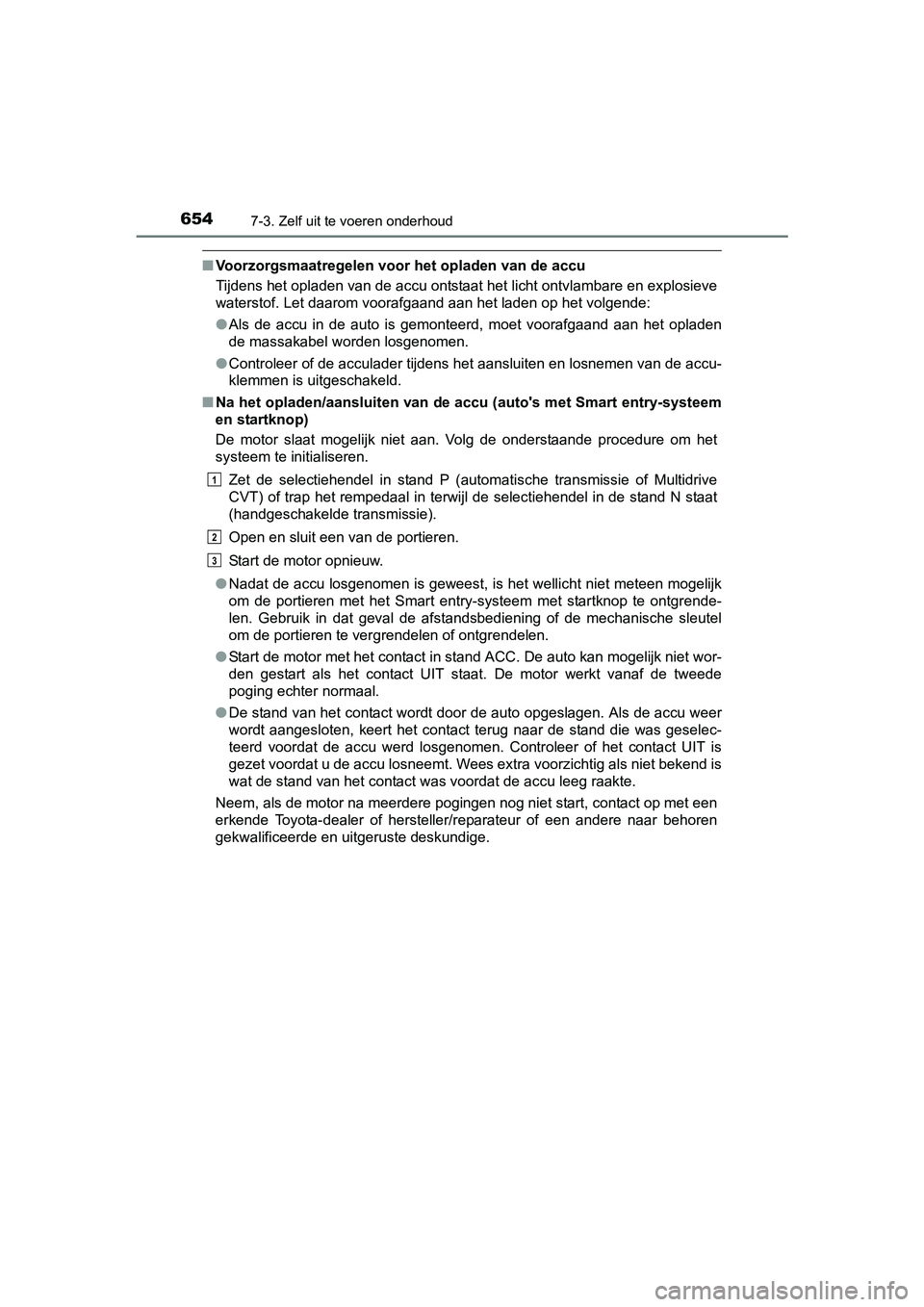

■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat het licht ontvlambare en explosieve
waterstof. Let daarom voorafgaand aan het laden op het volgende:
● Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
● Controleer of de acculader tijdens het aansluiten en losnemen v an de accu-
klemmen is uitgeschakeld.
■ Na het opladen/aansluiten van d e accu (auto's met Smart entry-s ysteem
en startknop)
De motor slaat mogelijk niet aan. Volg de onderstaande procedur e om het
systeem te initialiseren.
Zet de selectiehendel in stand P (automatische transmissie of Multidrive
CVT) of trap het rempedaal in terwijl de selectiehendel in de s tand N staat
(handgeschakelde transmissie).
Open en sluit een van de portieren.
Start de motor opnieuw.
● Nadat de accu losgenomen is geweest, is het wellicht niet metee n mogelijk
om de portieren met het Smart entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbediening of de mechanisch e sleutel
om de portieren te vergrendelen of ontgrendelen.
● Start de motor met het contact in stand ACC. De auto kan mogelijk niet wor-
den gestart als het contact UIT staat. De motor werkt vanaf de tweede
poging echter normaal.
● De stand van het contact wordt door de auto opgeslagen. Als de accu weer
wordt aangesloten, keert het contact terug naar de stand die was geselec-
teerd voordat de accu werd losgenomen. Controleer of het contac t UIT is
gezet voordat u de accu losneemt. Wees extra voorzichtig als ni et bekend is
wat de stand van het contact was voordat de accu leeg raakte.
Neem, als de motor na meerdere pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
1
2
3
RAV4_OM_OM42B70E_(EE).book Page 654 Thursday, July 6, 2017 9 :19 AM
Page 656 of 862

6557-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
7
Onderhoud en verzorging

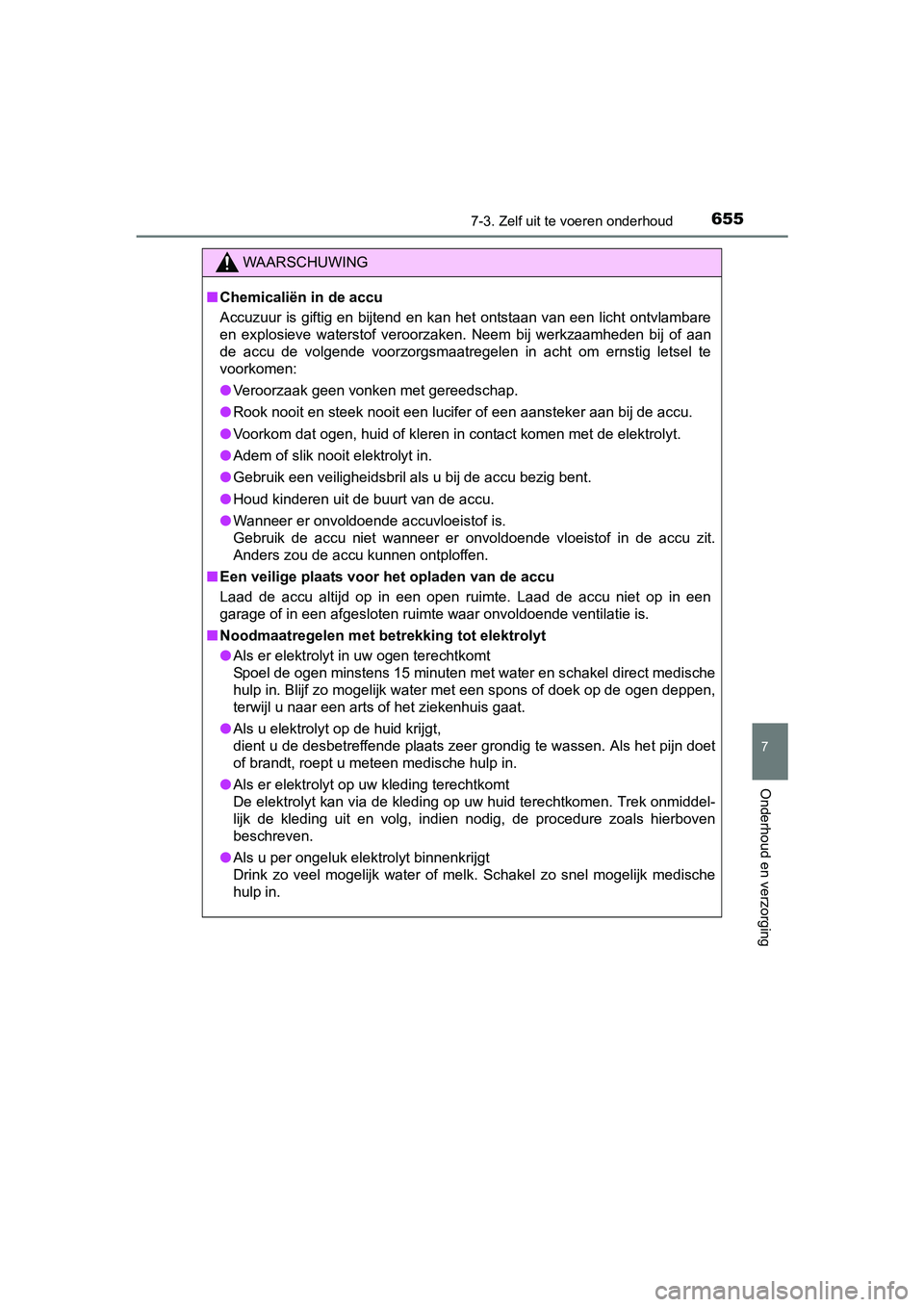

WAARSCHUWING
■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van een licht ontvlambare
en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan
de accu de volgende voorzorgsmaatregelen in acht om ernstig let sel te
voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektr olyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de accu bezig bent.
● Houd kinderen uit de buurt van de accu.
● Wanneer er onvoldoende accuvloeistof is.
Gebruik de accu niet wanneer er onvoldoende vloeistof in de acc u zit.
Anders zou de accu kunnen ontploffen.
■ Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct m edische
hulp in. Blijf zo mogelijk water met een spons of doek op de og en deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als u elektrolyt op de huid krijgt,
dient u de desbetreffende plaats zeer grondig te wassen. Als he t pijn doet
of brandt, roept u meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
RAV4_OM_OM42B70E_(EE).book Page 655 Thursday, July 6, 2017 9 :19 AM
Page 657 of 862

6567-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)

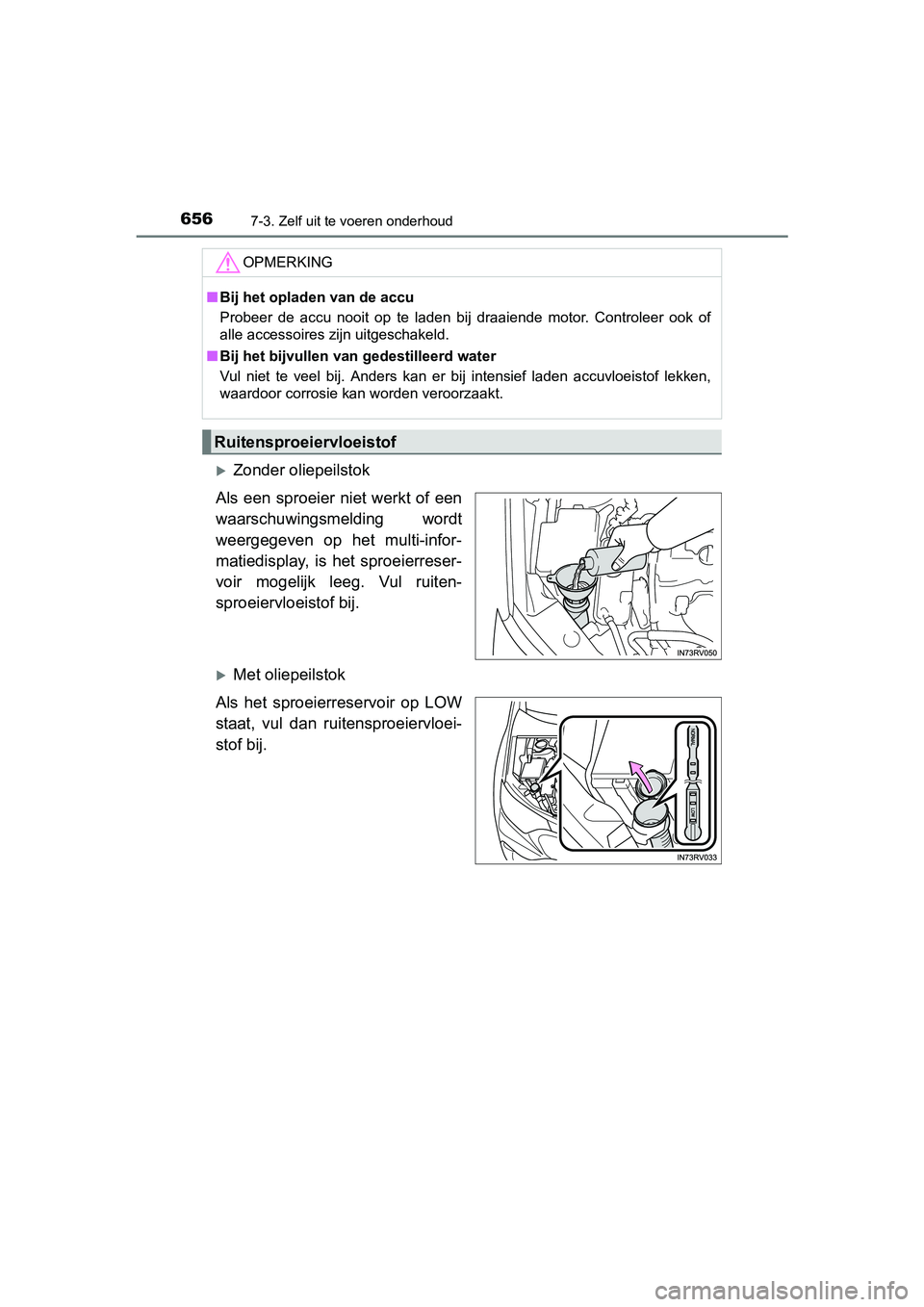

Zonder oliepeilstok
Als een sproeier niet werkt of een
waarschuwingsmelding wordt
weergegeven op het multi-infor-
matiedisplay, is het sproeierreser-
voir mogelijk leeg. Vul ruiten-
sproeiervloeistof bij.
Met oliepeilstok
Als het sproeierreservoir op LOW
staat, vul dan ruitensproeiervloei-
stof bij.
OPMERKING
■ Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controle er ook of
alle accessoires zijn uitgeschakeld.
■ Bij het bijvullen van gedestilleerd water
Vul niet te veel bij. Anders kan er bij intensief laden accuvlo eistof lekken,
waardoor corrosie kan worden veroorzaakt.
Ruitensproeiervloeistof
RAV4_OM_OM42B70E_(EE).book Page 656 Thursday, July 6, 2017 9 :19 AM
Page 658 of 862

6577-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
7
Onderhoud en verzorging

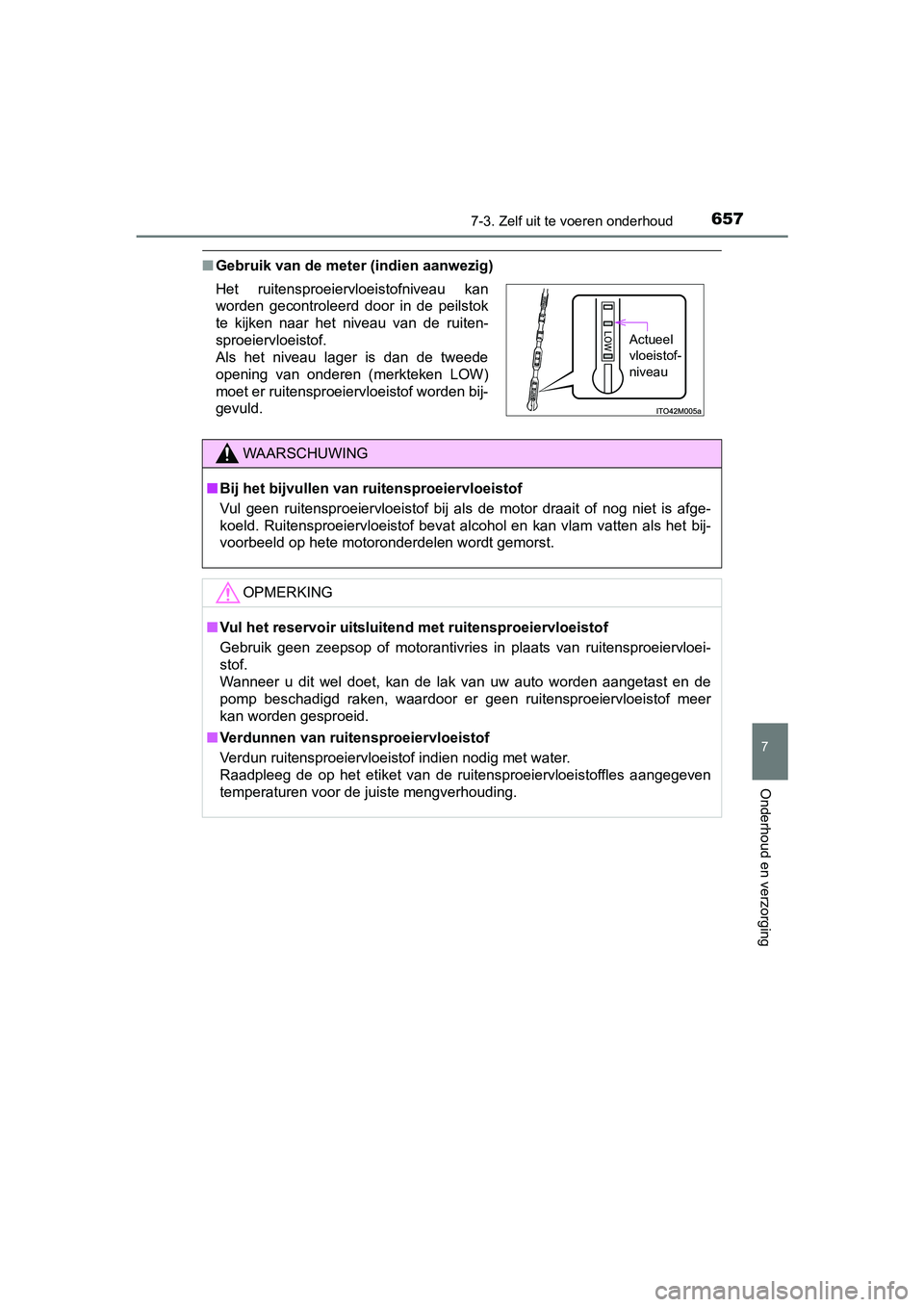

■Gebruik van de meter (indien aanwezig)
Het ruitensproeiervloeistofniveau kan
worden gecontroleerd door in de peilstok
te kijken naar het niveau van de ruiten-
sproeiervloeistof.
Als het niveau lager is dan de tweede
opening van onderen (merkteken LOW)
moet er ruitensproeiervloeistof worden bij-
gevuld.
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■ Vul het reservoir uitsluitend m et ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de
pomp beschadigd raken, waardoor er geen ruitensproeiervloeistof meer
kan worden gesproeid.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles a angegeven
temperaturen voor de juiste mengverhouding.
Actueel
vloeistof-
niveau
RAV4_OM_OM42B70E_(EE).book Page 657 Thursday, July 6, 2017 9 :19 AM
Page 659 of 862

6587-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)

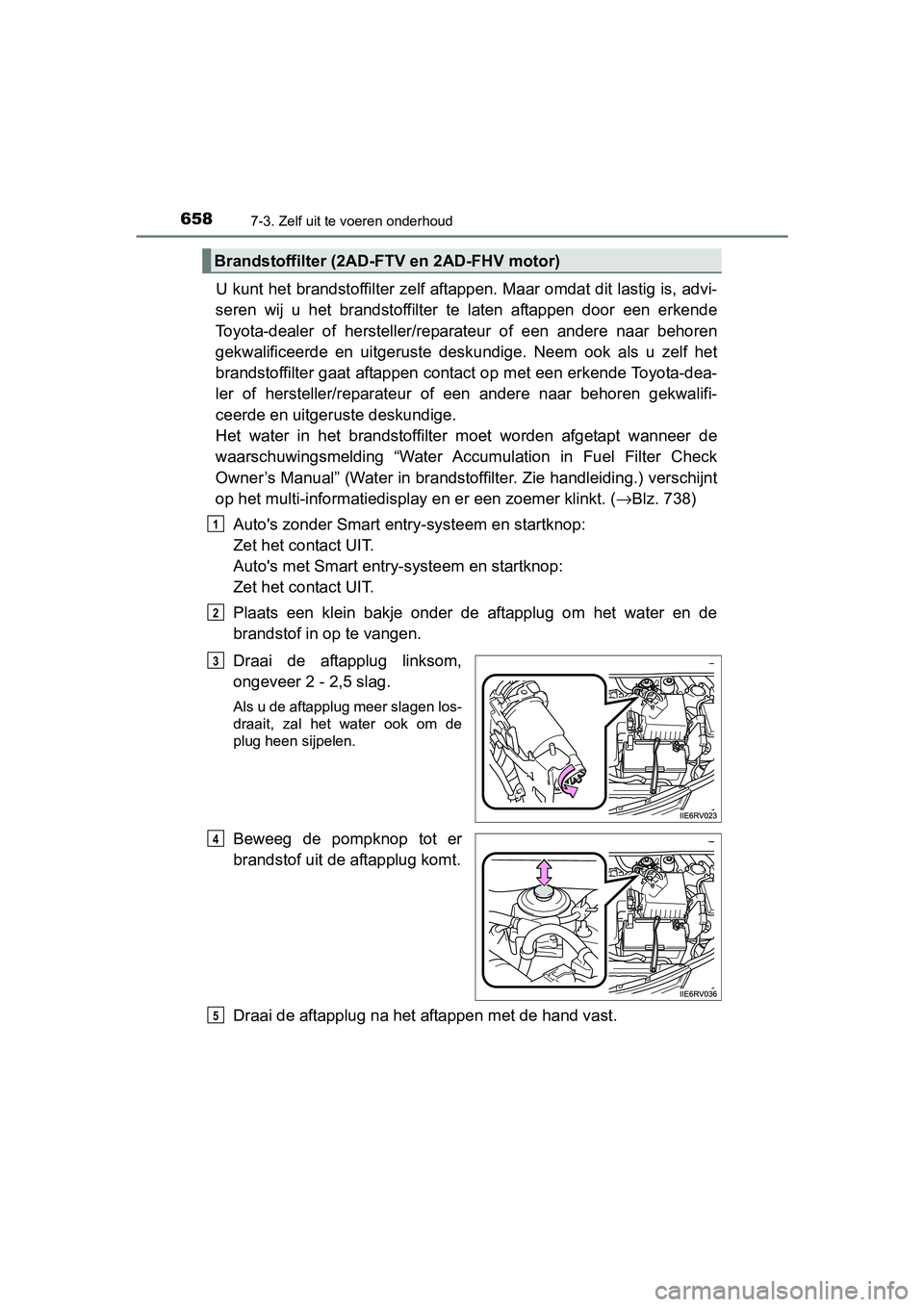

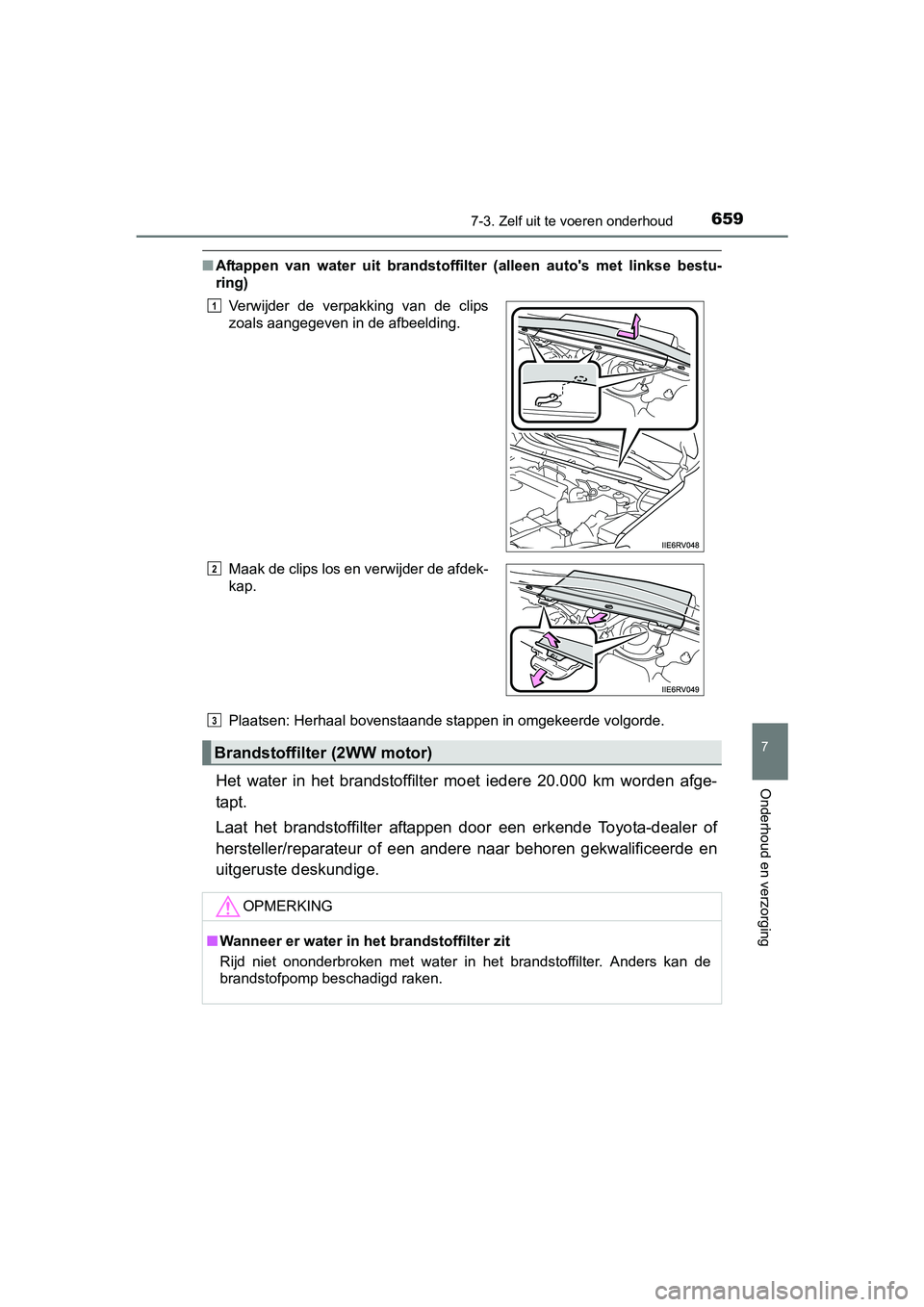

U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advi-
seren wij u het brandstoffilter te laten aftappen door een erke nde
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste des kundige. Neem ook als u zelf het
brandstoffilter gaat aftappen contact op met een erkende Toyota -dea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitgerus te deskundige.
Het water in het brandstoffilter moet worden afgetapt wanneer d e
waarschuwingsmelding “Water Accumulation in Fuel Filter Check
Owner’s Manual” (Water in brandstoffilter. Zie handleiding.) ve rschijnt
op het multi-informatiedisplay en er een zoemer klinkt. ( →Blz. 738)
Auto's zonder Smart entry -systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry -systeem en startknop:
Zet het contact UIT.
Plaats een klein bakje onder de aftapplug om het water en de
brandstof in op te vangen.
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Als u de aftapplug meer slagen los-
draait, zal het water ook om de
plug heen sijpelen.
Beweeg de pompknop tot er
brandstof uit de aftapplug komt.
Draai de aftapplug na het aftappen met de hand vast.
Brandstoffilter (2AD- FTV en 2AD-FHV motor)
1
2
3
4
5
RAV4_OM_OM42B70E_(EE).book Page 658 Thursday, July 6, 2017 9 :19 AM
Page 660 of 862

6597-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
7
Onderhoud en verzorging
■Aftappen van water uit brandstoffilter (alleen auto's met links e bestu-
ring)
Plaatsen: Herhaal bovenstaande stappen in omgekeerde volgorde.
Het water in het brandstoffilter moet iedere 20.000 km worden a fge-
tapt.
Laat het brandstoffilter aftappen door een erkende Toyota-deale r of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en
uitgeruste deskundige.
Verwijder de verpakking van de clips
zoals aangegeven in de afbeelding.
Maak de clips los en verwijder de afdek-
kap.
Brandstoffilter (2WW motor)
OPMERKING
■ Wanneer er water in het brandstoffilter zit
Rijd niet ononderbroken met water in het brandstoffilter. Ander s kan de
brandstofpomp beschadigd raken.
1
2
3
RAV4_OM_OM42B70E_(EE).book Page 659 Thursday, July 6, 2017 9 :19 AM
