TOYOTA RAV4 2018 Instructieboekje (in Dutch)

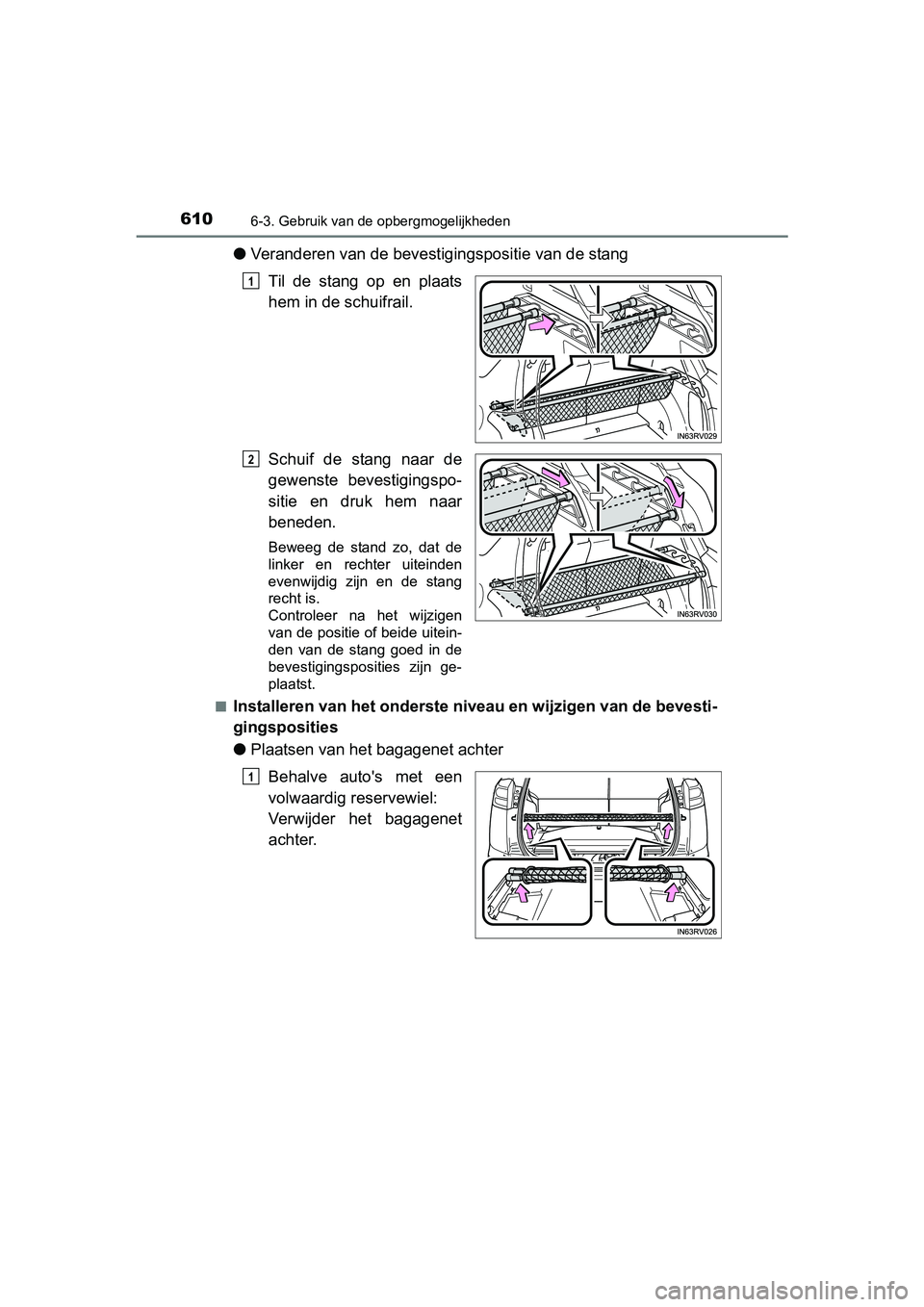

610
RAV4_OM_OM42B70E_(EE)
6-3. Gebruik van de opbergmogelijkheden
●Veranderen van de beves tigingspositie van de stang
Til de stang op en plaats
hem in de schuifrail.
Schuif de stang naar de
gewenste bevestigingspo-
sitie en druk hem naar
beneden.
Beweeg de stand zo, dat de
linker en rechter uiteinden
evenwijdig zijn en de stang
recht is.
Controleer na het wijzigen
van de positie of beide uitein-
den van de stang goed in de
bevestigingsposities zijn ge-
plaatst.
■
Installeren van het onderste niveau en wijzigen van de bevesti-
gingsposities
● Plaatsen van het bagagenet achter
Behalve auto's met een
volwaardig reservewiel:
Verwijder het bagagenet
achter.
1
2
1
RAV4_OM_OM42B70E_(EE).book Page 610 Thursday, July 6, 2017 9 :19 AM

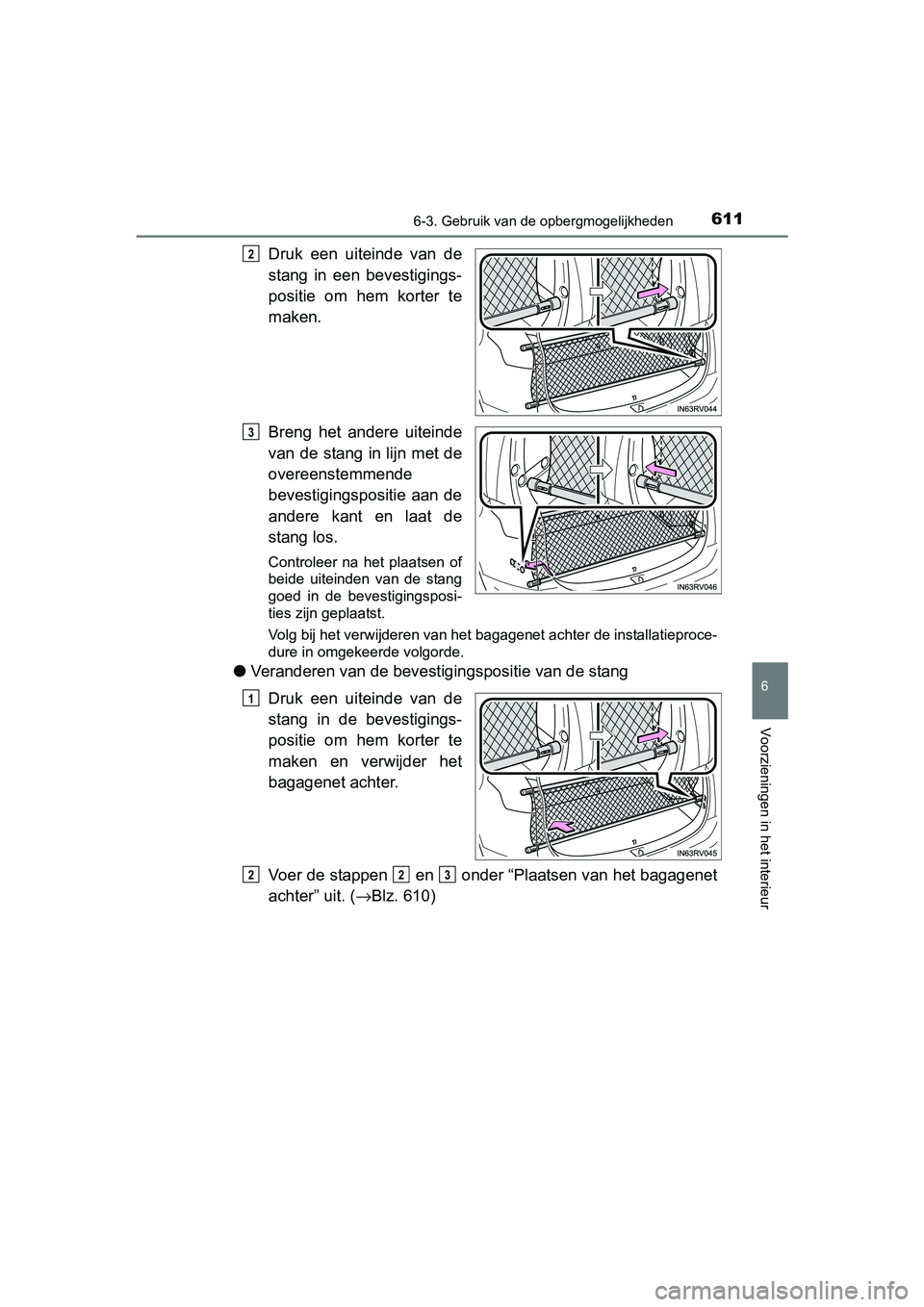

6116-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42B70E_(EE)
6
Voorzieningen in het interieur
Druk een uiteinde van de
stang in een bevestigings-
positie om hem korter te
maken.
Breng het andere uiteinde
van de stang in lijn met de
overeenstemmende
bevestigingspositie aan de
andere kant en laat de
stang los.
Controleer na het plaatsen of
beide uiteinden van de stang
goed in de bevestigingsposi-
ties zijn geplaatst.
Volg bij het verwijderen van het bagagenet achter de installati eproce-
dure in omgekeerde volgorde.
● Veranderen van de beves tigingspositie van de stang
Druk een uiteinde van de
stang in de bevestigings-
positie om hem korter te
maken en verwijder het
bagagenet achter.
Voer de stappen en onder “Plaatsen van het bagagenet
achter” uit. ( →Blz. 610)
2
3
1
223
RAV4_OM_OM42B70E_(EE).book Page 611 Thursday, July 6, 2017 9 :19 AM

612
RAV4_OM_OM42B70E_(EE)
6-3. Gebruik van de opbergmogelijkheden

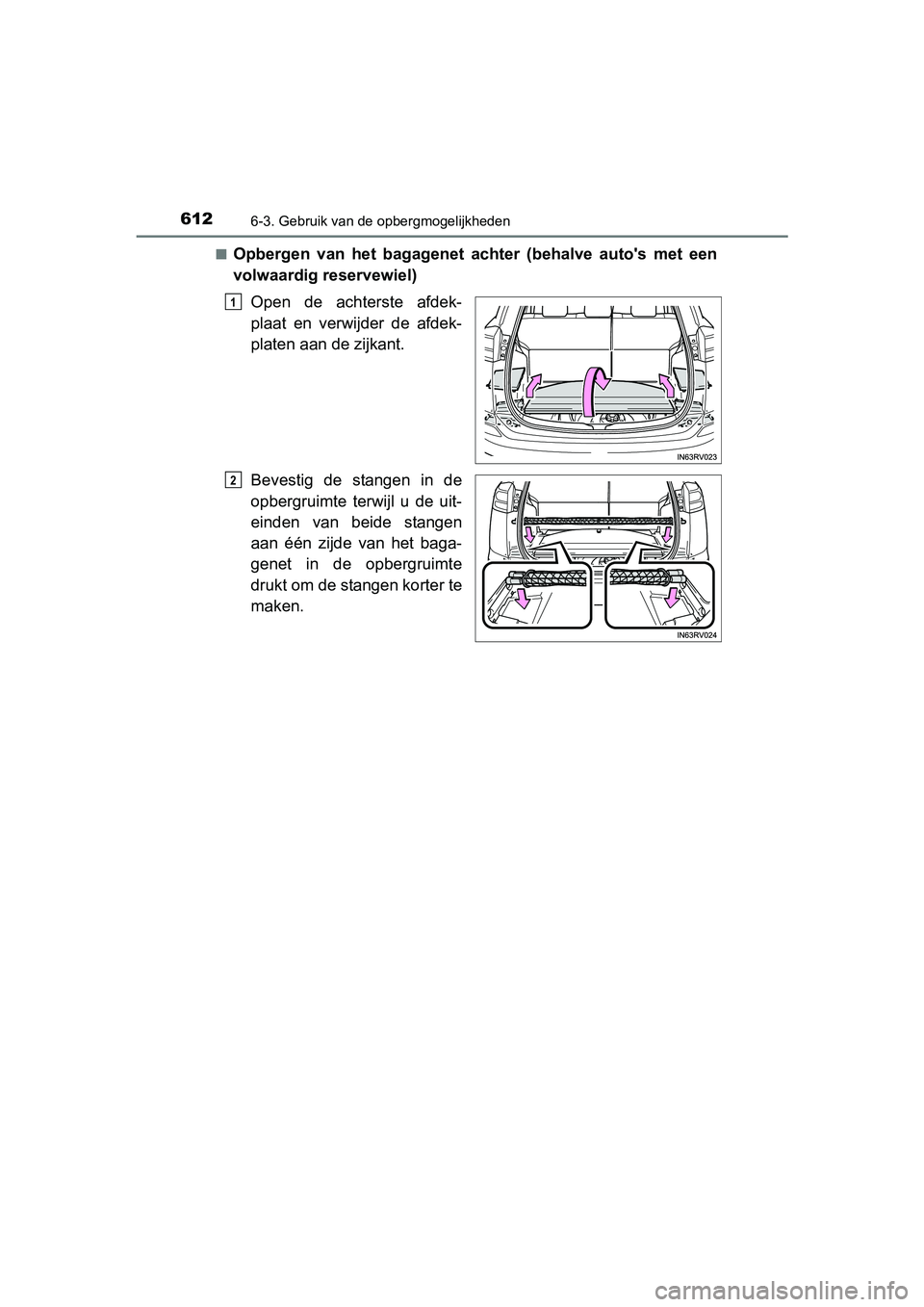

■Opbergen van het bagagenet achter (behalve auto's met een
volwaardig reservewiel)Open de achterste afdek-
plaat en verwijder de afdek-
platen aan de zijkant.
Bevestig de stangen in de
opbergruimte terwijl u de uit-
einden van beide stangen
aan één zijde van het baga-
genet in de opbergruimte
drukt om de stangen korter te
maken.
1
2
RAV4_OM_OM42B70E_(EE).book Page 612 Thursday, July 6, 2017 9 :19 AM

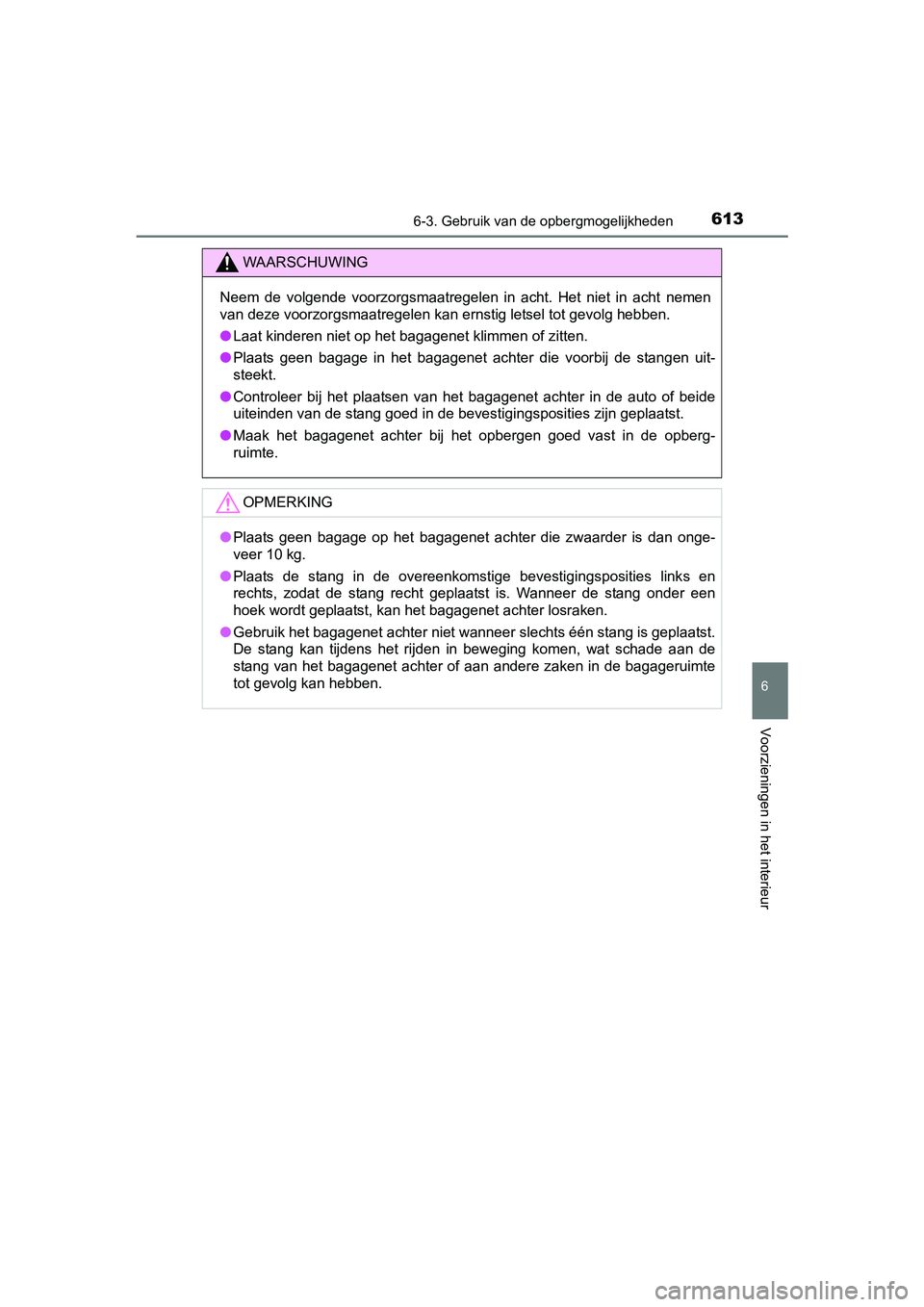

6136-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42B70E_(EE)
6
Voorzieningen in het interieur
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan ernstig letsel tot gevolg heb ben.
● Laat kinderen niet op het bagagenet klimmen of zitten.
● Plaats geen bagage in het bagagenet achter die voorbij de stang en uit-
steekt.
● Controleer bij het plaatsen van het bagagenet achter in de auto of beide
uiteinden van de stang goed in de bevestigingsposities zijn gep laatst.
● Maak het bagagenet achter bij het opbergen goed vast in de opberg-
ruimte.
OPMERKING
●Plaats geen bagage op het bagagenet achter die zwaarder is dan onge-
veer 10 kg.
● Plaats de stang in de overeenkomstige bevestigingsposities link s en
rechts, zodat de stang recht geplaatst is. Wanneer de stang ond er een
hoek wordt geplaatst, kan het bagagenet achter losraken.
● Gebruik het bagagenet achter niet wanneer slechts één stang is geplaatst.
De stang kan tijdens het rijden in beweging komen, wat schade a an de
stang van het bagagenet achter of aan andere zaken in de bagage ruimte
tot gevolg kan hebben.
RAV4_OM_OM42B70E_(EE).book Page 613 Thursday, July 6, 2017 9 :19 AM

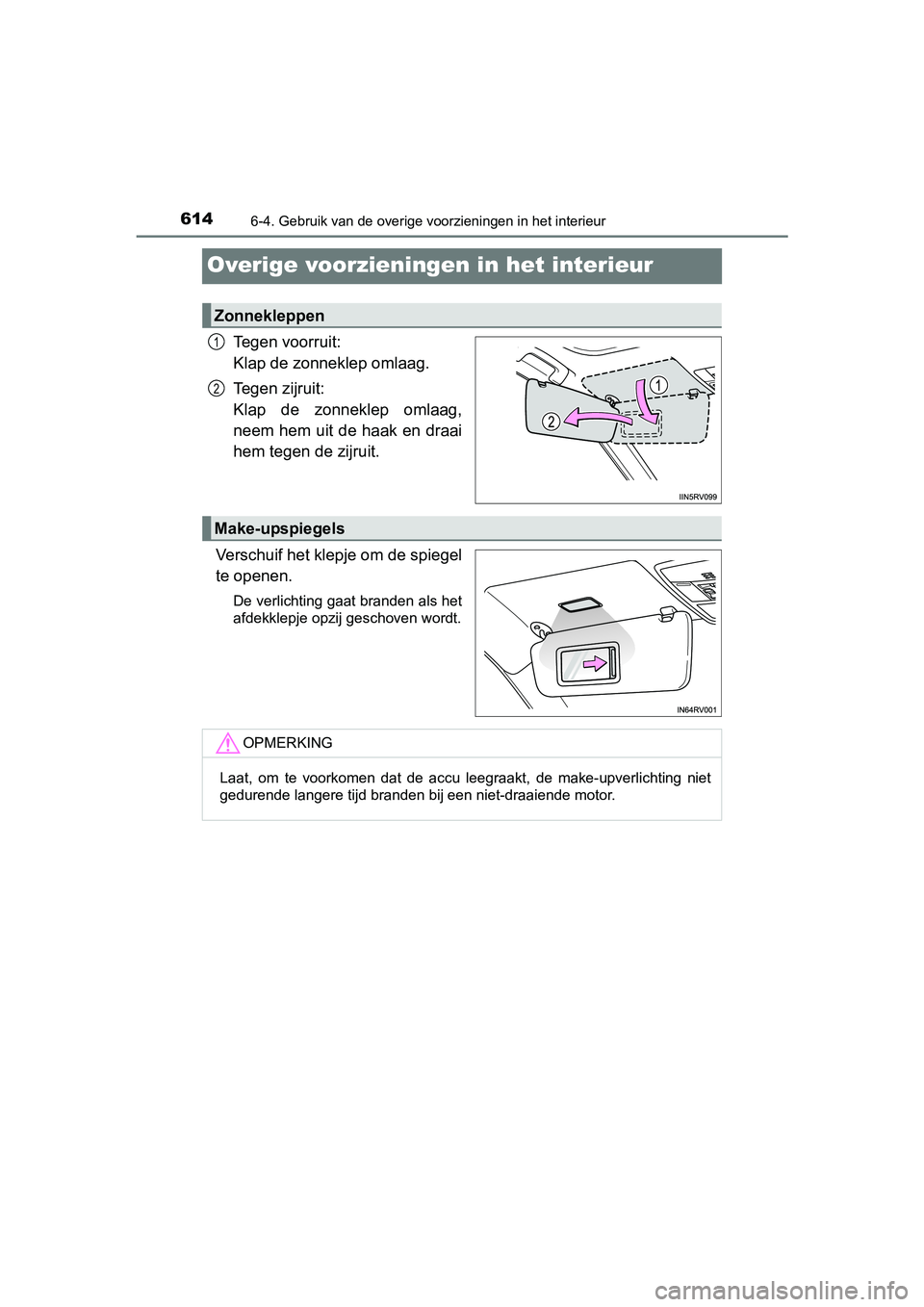

6146-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42B70E_(EE)
Overige voorzieningen in het interieur
Tegen voorruit:
Klap de zonneklep omlaag.
Tegen zijruit:
Klap de zonneklep omlaag,
neem hem uit de haak en draai
hem tegen de zijruit.
Verschuif het klepje om de spiegel
te openen.
De verlichting gaat branden als het
afdekklepje opzij geschoven wordt.
Zonnekleppen
1
2
Make-upspiegels
OPMERKING
Laat, om te voorkomen dat de accu leegraakt, de make-upverlichting niet
gedurende langere tijd branden bij een niet-draaiende motor.
RAV4_OM_OM42B70E_(EE).book Page 614 Thursday, July 6, 2017 9 :19 AM

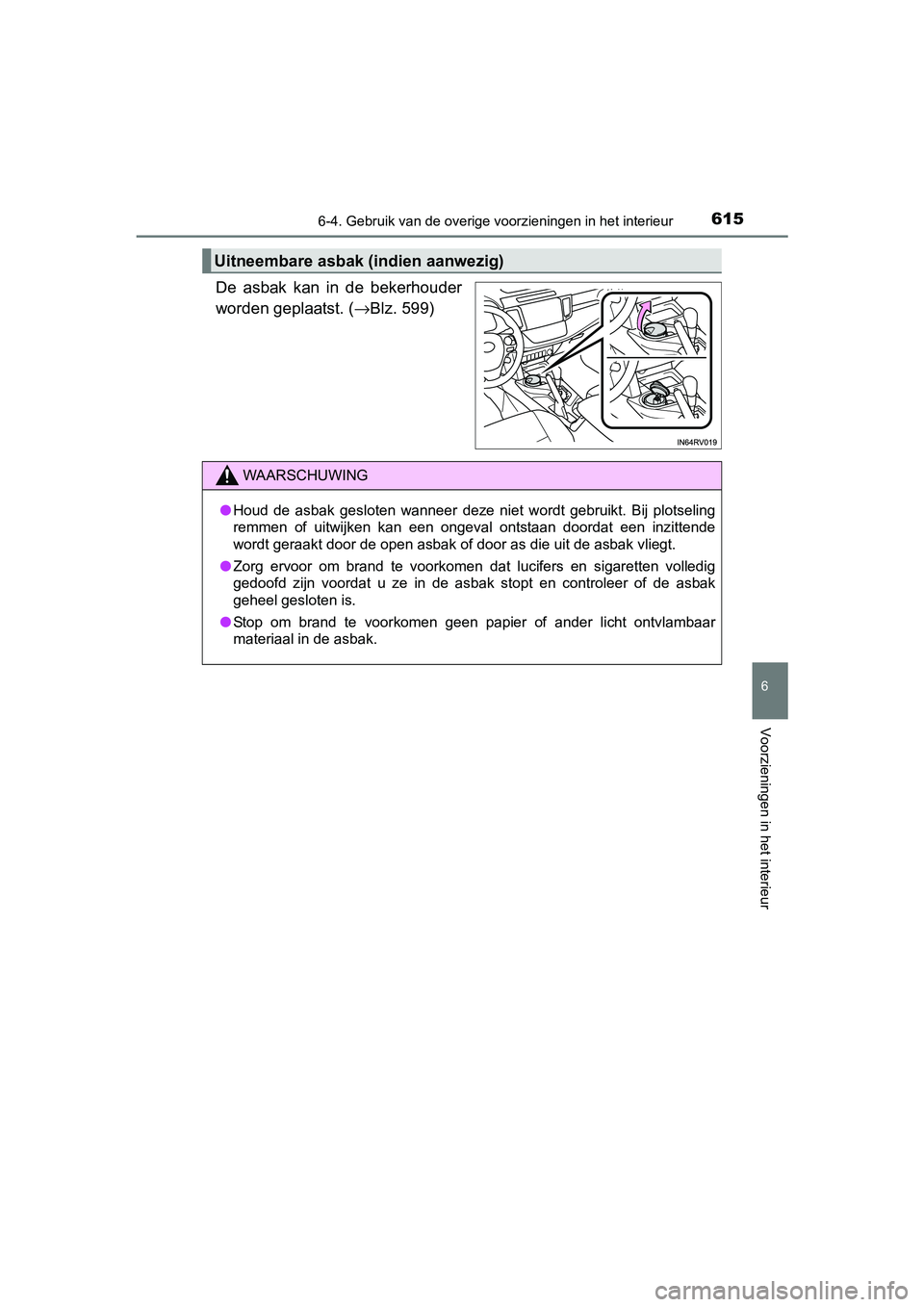

6156-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42B70E_(EE)
6
Voorzieningen in het interieur
De asbak kan in de bekerhouder
worden geplaatst. (→Blz. 599)
Uitneembare asbak (indien aanwezig)
WAARSCHUWING
●Houd de asbak gesloten wanneer deze niet wordt gebruikt. Bij pl otseling
remmen of uitwijken kan een ongeval ontstaan doordat een inzitt ende
wordt geraakt door de open asbak of door as die uit de asbak vl iegt.
● Zorg ervoor om brand te voorkomen dat lucifers en sigaretten volledig
gedoofd zijn voordat u ze in de asbak stopt en controleer of de asbak
geheel gesloten is.
● Stop om brand te voorkomen geen papier of ander licht ontvlambaar
materiaal in de asbak.
RAV4_OM_OM42B70E_(EE).book Page 615 Thursday, July 6, 2017 9 :19 AM

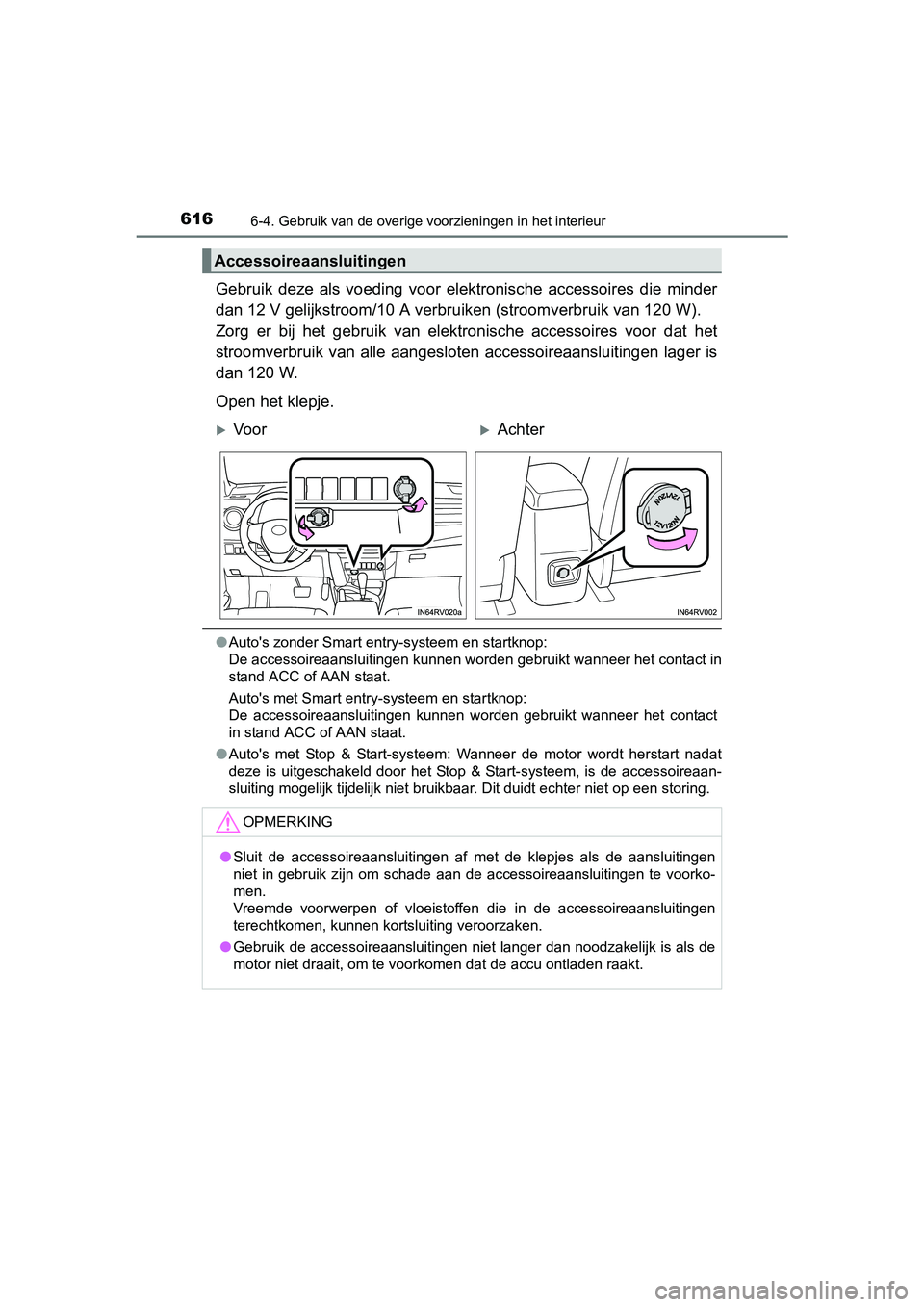

6166-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42B70E_(EE)
Gebruik deze als voeding voor elektronische accessoires die minder
dan 12 V gelijkstroom/10 A verbr uiken (stroomverbruik van 120 W) .
Zorg er bij het gebruik van elektronische accessoires voor dat het
stroomverbruik van alle aangesloten accessoireaansluitingen lag er is
dan 120 W.
● Auto's zonder Smart entry-systeem en startknop:
De accessoireaansluitingen kunnen worden gebruikt wanneer het c ontact in
stand ACC of AAN staat.
Auto's met Smart entry-systeem en startknop:
De accessoireaansluitingen kunnen worden gebruikt wanneer het c ontact
in stand ACC of AAN staat.
● Auto's met Stop & Start-systeem: Wanneer de motor wordt herstar t nadat
deze is uitgeschakeld door het Stop & Start-systeem, is de acce ssoireaan-
sluiting mogelijk tijdelijk niet bruikbaar. Dit duidt echter ni et op een storing.
Accessoireaansluitingen
Open het klepje.
Vo o rAchter
OPMERKING
●Sluit de accessoireaansluitingen af met de klepjes als de aansl uitingen
niet in gebruik zijn om schade aan de accessoireaansluitingen te voorko-
men.
Vreemde voorwerpen of vloeistoffen die in de accessoireaansluit ingen
terechtkomen, kunnen kortsluiting veroorzaken.
● Gebruik de accessoireaansluitingen niet langer dan noodzakelijk is als de
motor niet draait, om te voorkomen dat de accu ontladen raakt.
RAV4_OM_OM42B70E_(EE).book Page 616 Thursday, July 6, 2017 9 :19 AM

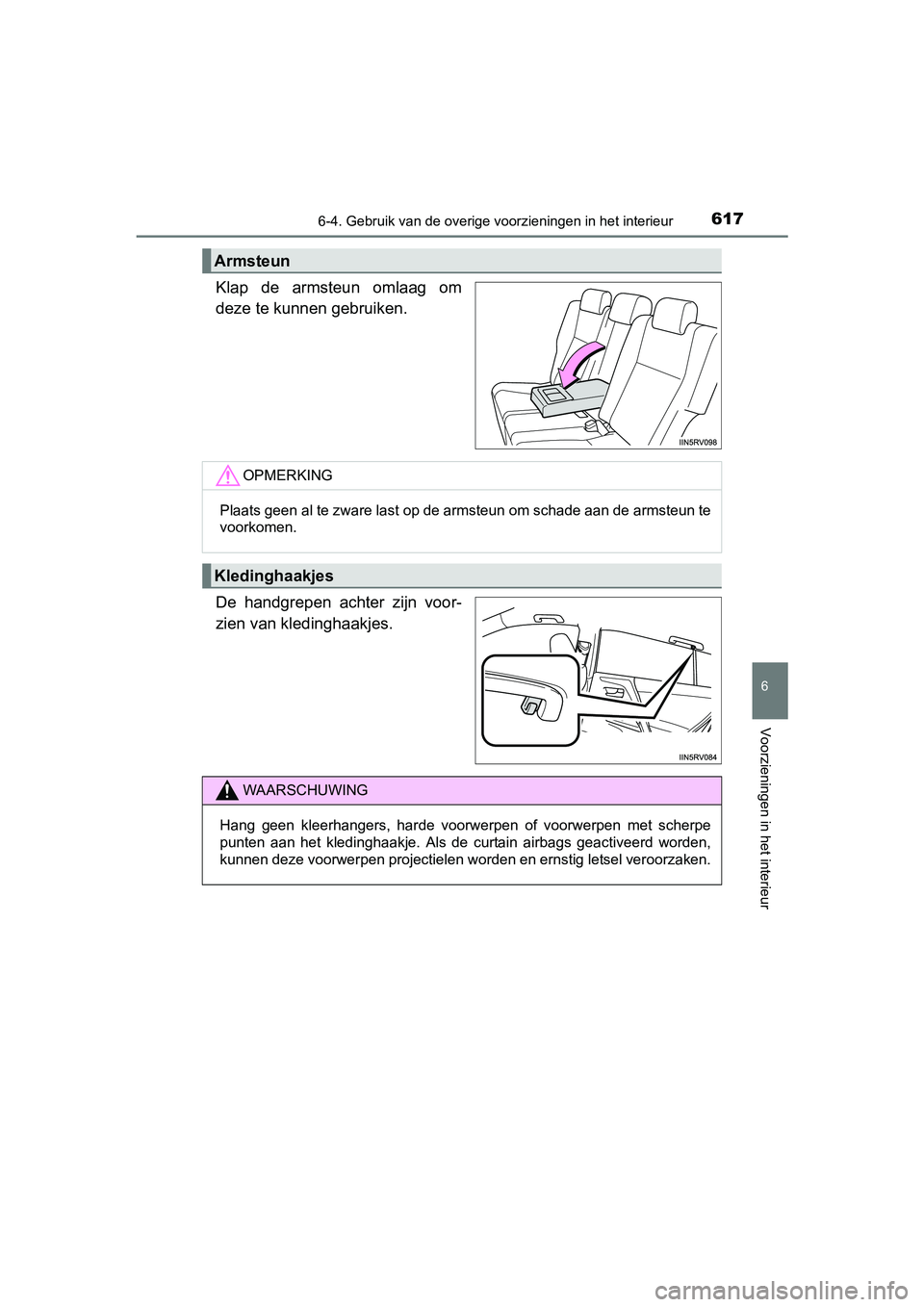

6176-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42B70E_(EE)
6
Voorzieningen in het interieur
Klap de armsteun omlaag om
deze te kunnen gebruiken.
De handgrepen achter zijn voor-
zien van kledinghaakjes.
Armsteun
OPMERKING
Plaats geen al te zware last op de armsteun om schade aan de armsteun te
voorkomen.
Kledinghaakjes
WAARSCHUWING
Hang geen kleerhangers, harde voorwerpen of voorwerpen met sche rpe
punten aan het kledinghaakje. Als de curtain airbags geactiveer d worden,
kunnen deze voorwerpen projectielen worden en ernstig letsel ve roorzaken.
RAV4_OM_OM42B70E_(EE).book Page 617 Thursday, July 6, 2017 9 :19 AM

6186-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42B70E_(EE)
Een handgreep aan het dak kan
ter ondersteuning van uw lichaam
worden gebruikt wanneer u zit.
Handgrepen
WAARSCHUWING
Gebruik de handgreep niet bij het in- of uitstappen of bij het opstaan vanaf
uw zitplaats.
Hierdoor kan de handgreep beschadigen of kunt u struikelen, waardoor u
letsel kunt oplopen.
OPMERKING
Hang geen zware voorwerpen aan de handgreep en belast de greep niet
overmatig, om schade aan de handgreep te voorkomen.
RAV4_OM_OM42B70E_(EE).book Page 618 Thursday, July 6, 2017 9 :19 AM

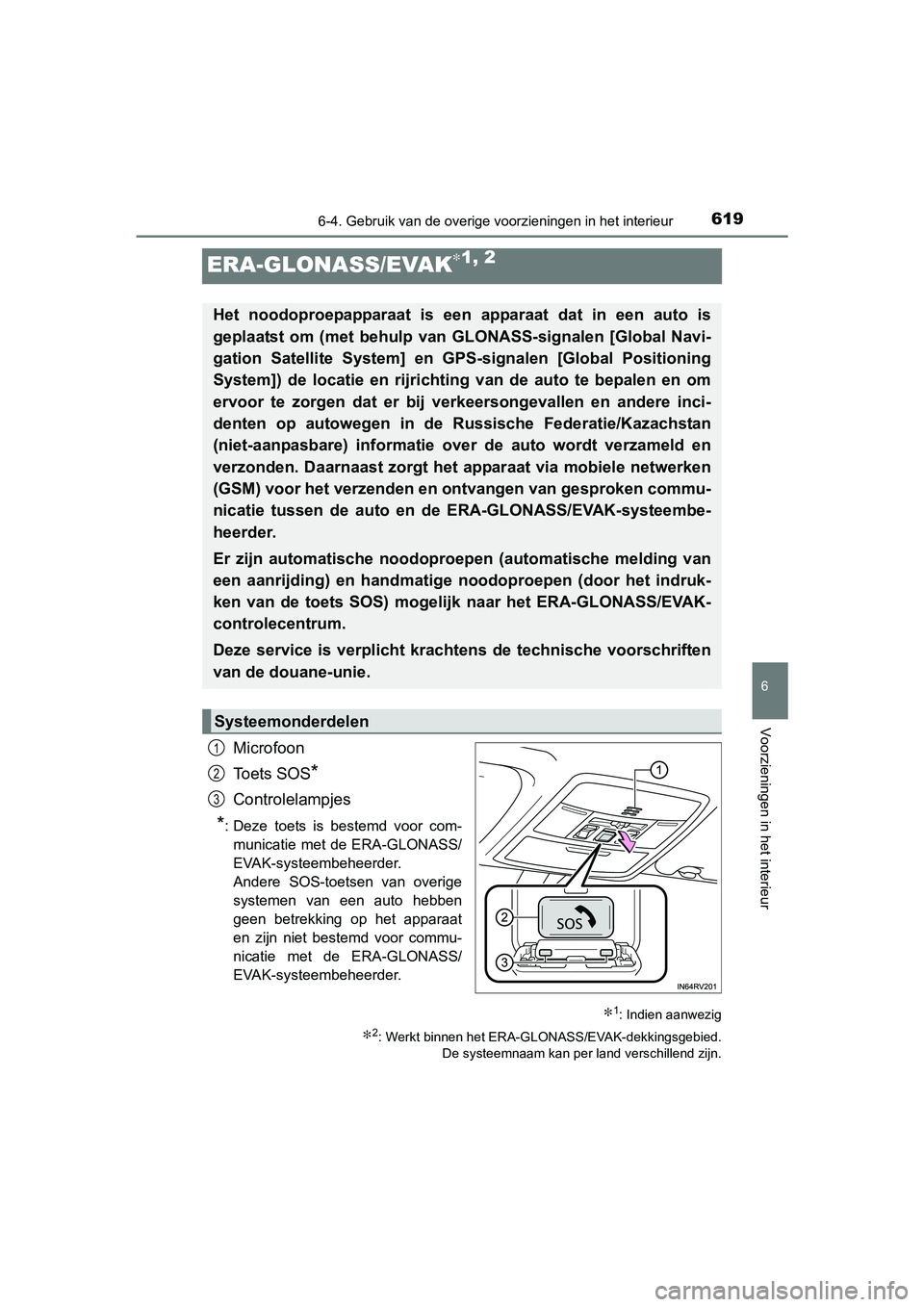

6196-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42B70E_(EE)
6
Voorzieningen in het interieur
ERA-GLONASS/EVAK∗1, 2
Microfoon
Toets SOS
*
Controlelampjes
*: Deze toets is bestemd voor com-
municatie met de ERA-GLONASS/
EVAK-systeembeheerder.
Andere SOS-toetsen van overige
systemen van een auto hebben
geen betrekking op het apparaat
en zijn niet bestemd voor commu-
nicatie met de ERA-GLONASS/
EVAK-systeembeheerder.
∗1: Indien aanwezig
∗2: Werkt binnen het ERA-GLONASS/EVAK-dekkingsgebied. De systeemnaam kan per la nd verschillend zijn.
Het noodoproepapparaat is een apparaat dat in een auto is
geplaatst om (met behulp van G LONASS-signalen [Global Navi-
gation Satellite System] en G PS-signalen [Global Positioning
System]) de locatie en rijrichti ng van de auto te bepalen en om
ervoor te zorgen dat er bij ver keersongevallen en andere inci-
denten op autowegen in de Russische Federatie/Kazachstan
(niet-aanpasbare) informatie o ver de auto wordt verzameld en
verzonden. Daarnaast zorgt het apparaat via mobiele netwerken
(GSM) voor het verzenden en o ntvangen van gesproken commu-
nicatie tussen de auto en de ERA-GLONASS/EVAK-systeembe-
heerder.
Er zijn automatische noodoproepen (automatische melding van
een aanrijding) en handmatige noodoproepen (door het indruk-
ken van de toets SOS) mogel ijk naar het ERA-GLONASS/EVAK-
controlecentrum.
Deze service is verplicht krachtens de technische voorschriften
van de douane-unie.
Systeemonderdelen
1
2
3
RAV4_OM_OM42B70E_(EE).book Page 619 Thursday, July 6, 2017 9 :19 AM
