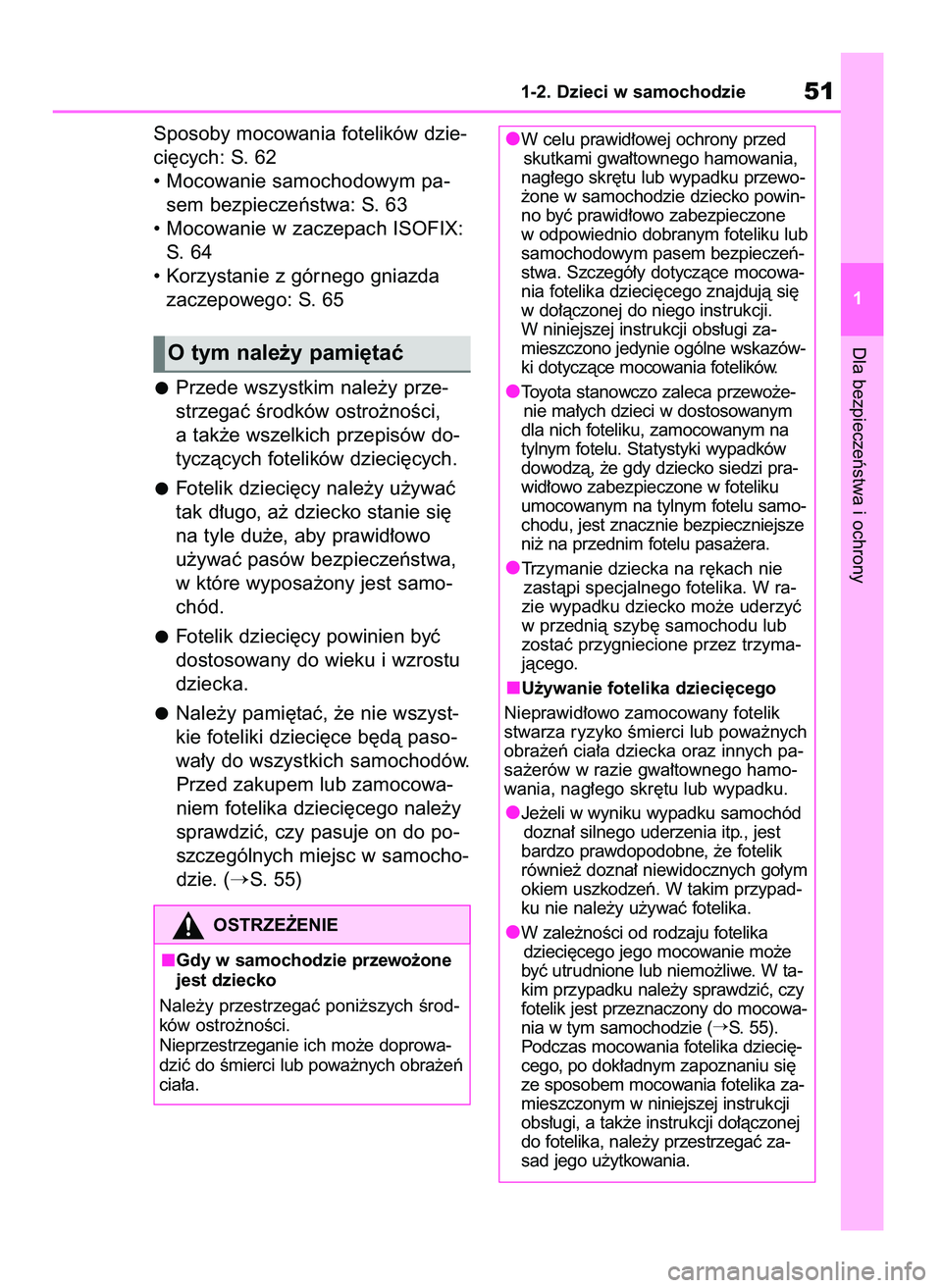

TOYOTA RAV4 2018 Instrukcja obsługi (in Polish)

Sposoby mocowania fotelików dzie-
ci´cych: S. 62
• Mocowanie samochodowym pa-
sem bezpieczeƒstwa: S. 63
• Mocowanie w zaczepach ISOFIX:
S. 64
• Korzystanie z górnego gniazda
zaczepowego: S. 65
Przede wszystkim nale˝y prze-
strzegaç Êrodków ostro˝noÊci,
a tak˝e wszelkich przepisów do-
tyczàcych fotelików dzieci´cych.
Fotelik dzieci´cy nale˝y u˝ywaç
tak d∏ugo, a˝ dziecko stanie si´
na tyle du˝e, aby prawid∏owo
u˝ywaç pasów bezpieczeƒstwa,
w które wyposa˝ony jest samo-
chód.
Fotelik dzieci´cy powinien byç
dostosowany do wieku i wzrostu
dziecka.
Nale˝y pami´taç, ˝e nie wszyst-
kie foteliki dzieci´ce b´dà paso-
wa∏y do wszystkich samochodów.
Przed zakupem lub zamocowa-
niem fotelika dzieci´cego nale˝y
sprawdziç, czy pasuje on do po-
szczególnych miejsc w samocho-
dzie. (
S. 55)
Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie51
1
O tym nale˝y pami´taç
OSTRZE˚ENIE
Gdy w samochodzie przewo˝one
jest dziecko
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
W celu prawid∏owej ochrony przed
skutkami gwa∏townego hamowania,
nag∏ego skr´tu lub wypadku przewo-
˝one w samochodzie dziecko powin-
no byç prawid∏owo zabezpieczone
w odpowiednio dobranym foteliku lub
samochodowym pasem bezpieczeƒ-
stwa. Szczegó∏y dotyczàce mocowa-
nia fotelika dzieci´cego znajdujà si´
w do∏àczonej do niego instrukcji.
W niniejszej instrukcji obs∏ugi za-
mieszczono jedynie ogólne wskazów-
ki dotyczàce mocowania fotelików.
Toyota stanowczo zaleca przewo˝e-
nie ma∏ych dzieci w dostosowanym
dla nich foteliku, zamocowanym na
tylnym fotelu. Statystyki wypadków
dowodzà, ˝e gdy dziecko siedzi pra-
wid∏owo zabezpieczone w foteliku
umocowanym na tylnym fotelu samo-
chodu, jest znacznie bezpieczniejsze
ni˝ na przednim fotelu pasa˝era.
Trzymanie dziecka na r´kach nie
zastàpi specjalnego fotelika. W ra-
zie wypadku dziecko mo˝e uderzyç
w przednià szyb´ samochodu lub
zostaç przygniecione przez trzyma-
jàcego.
U˝ywanie fotelika dzieci´cego
Nieprawid∏owo zamocowany fotelik
stwarza ryzyko Êmierci lub powa˝nych
obra˝eƒ cia∏a dziecka oraz innych pa-
sa˝erów w razie gwa∏townego hamo-
wania, nag∏ego skr´tu lub wypadku.
Je˝eli w wyniku wypadku samochód
dozna∏ silnego uderzenia itp., jest
bardzo prawdopodobne, ˝e fotelik
równie˝ dozna∏ niewidocznych go∏ym
okiem uszkodzeƒ. W takim przypad-
ku nie nale˝y u˝ywaç fotelika.
W zale˝noÊci od rodzaju fotelika
dzieci´cego jego mocowanie mo˝e
byç utrudnione lub niemo˝liwe. W ta-
kim przypadku nale˝y sprawdziç, czy
fotelik jest przeznaczony do mocowa-
nia w tym samochodzie (
S. 55).
Podczas mocowania fotelika dzieci´-
cego, po dok∏adnym zapoznaniu si´
ze sposobem mocowania fotelika za-
mieszczonym w niniejszej instrukcji
obs∏ugi, a tak˝e instrukcji do∏àczonej
do fotelika, nale˝y przestrzegaç za-
sad jego u˝ytkowania.
43 RAV4 OM42B34E 19/12/18 12:18 Page 51

Zamocowanie fotelika dzieci´ce-
go na przednim fotelu pasa˝era
Ze wzgl´dów bezpieczeƒstwa zale-
cane jest mocowanie fotelika dzieci´-
cego na tylnym fotelu samochodu.
Je˝eli nie jest to mo˝liwe, fotelik
mo˝na umieÊciç na przednim fotelu
pasa˝era pod warunkiem ustawienia
go w nast´pujàcy sposób.
Ustawiç oparcie przedniego
fotela pasa˝era w pozycji jak
najbardziej pionowej.
Wersje bez wy∏àcznika poduszki po-
wietrznej pasa˝era: Je˝eli fotelik nie
opiera si´ prawid∏owo o oparcie fotela,
oparcie nale˝y odpowiednio wyregulo-
waç.
Wersje z wy∏àcznikiem poduszki po-
wietrznej pasa˝era: Podczas mocowa-
nia fotelika przodem do kierunku jazdy,
je˝eli fotelik nie opiera si´ prawid∏owo
o oparcie fotela, oparcie nale˝y odpo-
wiednio wyregulowaç.
Przedni fotel pasa˝era przesunàç
jak najbardziej do ty∏u.
Je˝eli zag∏ówek koliduje z foteli-
kiem dzieci´cym, a mo˝na go
zdemontowaç, nale˝y zdemonto-
waç zag∏ówek. W przeciwnym
wypadku nale˝y podnieÊç zag∏ó-
wek do jak najwy˝szej pozycji.
521-2. Dzieci w samochodzie
OSTRZE˚ENIE
Fotelik dzieci´cy zawsze powinien
byç prawid∏owo zamocowany na fo-
telu samochodowym, nawet je˝eli
nie jest u˝ywany. Nie wolno pozo-
stawiaç niezamocowanego fotelika
w kabinie samochodu.
Je˝eli zachodzi potrzeba wymonto-
wania fotelika, nale˝y go wyjàç
bàdê zabezpieczyç w baga˝niku.
Podczas korzystania z fotelika
dzieci´cego
OSTRZE˚ENIE
Podczas korzystania z fotelika
dzieci´cego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Wersje bez wy∏àcznika poduszki
powietrznej pasa˝era: Na przednim
fotelu pasa˝era nigdy nie wolno mo-
cowaç fotelika dzieci´cego w pozy-
cji ty∏em do kierunku jazdy.
W razie wypadku gwa∏townie i z du-
˝à si∏à nape∏niajàca si´ poduszka po-
wietrzna mo˝e spowodowaç Êmierç
dziecka lub powa˝ne obra˝enia cia∏a.
43 RAV4 OM42B34E 19/12/18 12:18 Page 52

Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie53
1
OSTRZE˚ENIE
Wersje z wy∏àcznikiem poduszki
powietrznej pasa˝era: Na przednim
fotelu pasa˝era nigdy nie wolno mo-
cowaç fotelika dzieci´cego w pozy-
cji ty∏em do kierunku jazdy, je˝eli
wy∏àcznik poduszki powietrznej pa-
sa˝era znajduje si´ w pozycji „ON”.
(
S. 48) W razie wypadku gwa∏tow-
nie i z du˝à si∏à nape∏niajàca si´
poduszka powietrzna mo˝e spowo-
dowaç Êmierç dziecka lub powa˝ne
obra˝enia cia∏a.
Umieszczona na os∏onie przeciw-
s∏onecznej po stronie pasa˝era na-
klejka ostrzegawcza informuje, ˝e
mocowanie fotelika dzieci´cego
ustawionego ty∏em do kierunku jaz-
dy na przednim fotelu pasa˝era jest
zabronione.
Szczegó∏y dotyczàce naklejki ostrze-
gawczej znajdujà si´ na poni˝szej
ilustracji.
43 RAV4 OM42B34E 19/12/18 12:18 Page 53

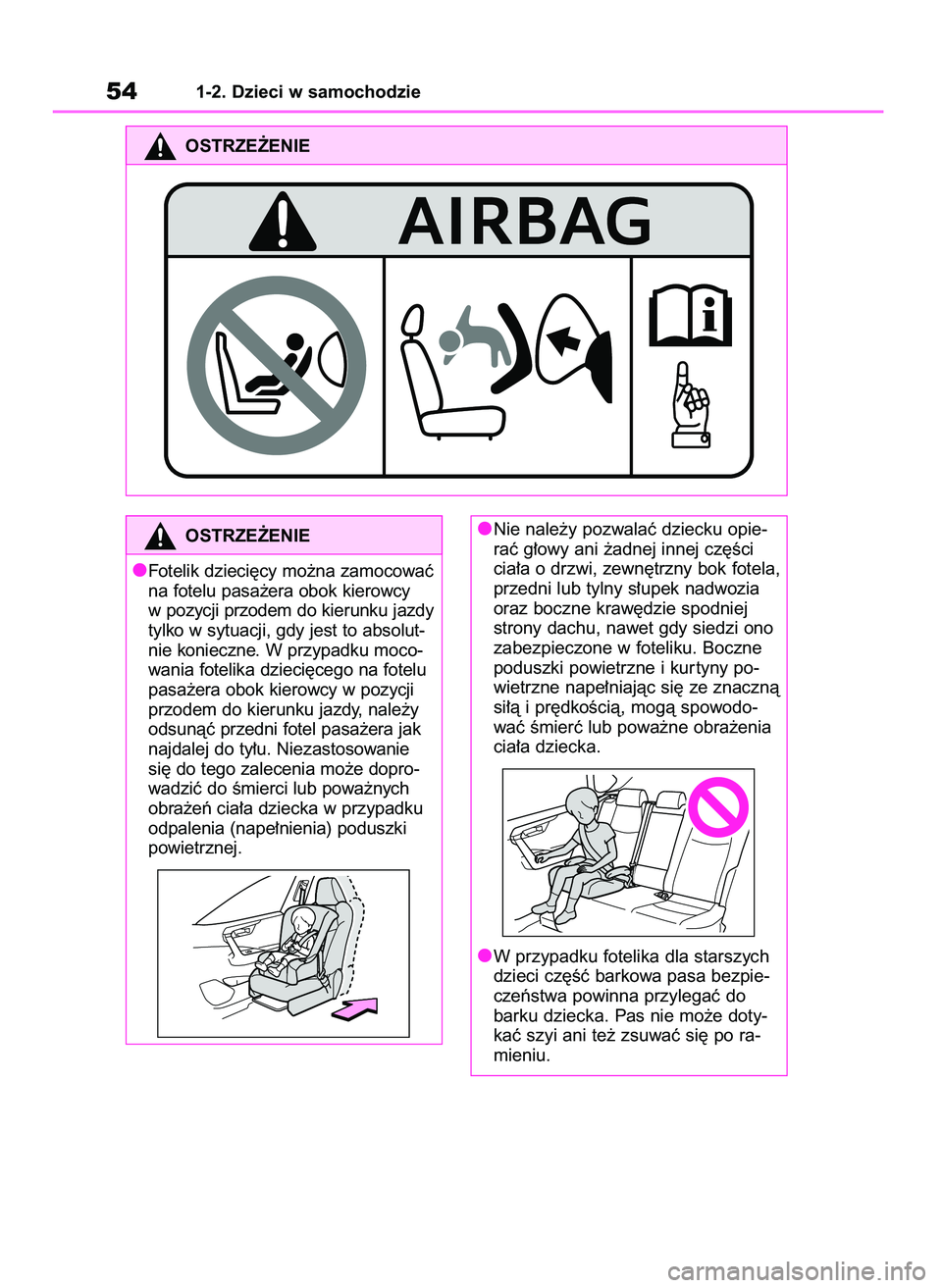

541-2. Dzieci w samochodzie
OSTRZE˚ENIE
OSTRZE˚ENIE
Fotelik dzieci´cy mo˝na zamocowaç
na fotelu pasa˝era obok kierowcy
w pozycji przodem do kierunku jazdy
tylko w sytuacji, gdy jest to absolut-
nie konieczne. W przypadku moco-
wania fotelika dzieci´cego na fotelu
pasa˝era obok kierowcy w pozycji
przodem do kierunku jazdy, nale˝y
odsunàç przedni fotel pasa˝era jak
najdalej do ty∏u. Niezastosowanie
si´ do tego zalecenia mo˝e dopro-
wadziç do Êmierci lub powa˝nych
obra˝eƒ cia∏a dziecka w przypadku
odpalenia (nape∏nienia) poduszki
powietrznej.Nie nale˝y pozwalaç dziecku opie-
raç g∏owy ani ˝adnej innej cz´Êci
cia∏a o drzwi, zewn´trzny bok fotela,
przedni lub tylny s∏upek nadwozia
oraz boczne kraw´dzie spodniej
strony dachu, nawet gdy siedzi ono
zabezpieczone w foteliku. Boczne
poduszki powietrzne i kur tyny po-
wietrzne nape∏niajàc si´ ze znacznà
si∏à i pr´dkoÊcià, mogà spowodo-
waç Êmierç lub powa˝ne obra˝enia
cia∏a dziecka.
W przypadku fotelika dla starszych
dzieci cz´Êç barkowa pasa bezpie-
czeƒstwa powinna przylegaç do
barku dziecka. Pas nie mo˝e doty-
kaç szyi ani te˝ zsuwaç si´ po ra-
mieniu.
43 RAV4 OM42B34E 19/12/18 12:18 Page 54

ZgodnoÊç fotelika dzieci´cego
z poszczególnymi miejscami
w samochodzie
ZgodnoÊç fotelika dzieci´cego z po-
szczególnymi miejscami w samo-
chodzie (
S. 56) przedstawia za
pomocà symboli rodzaje fotelików
dzieci´cych, które mogà byç zasto-
sowane oraz mo˝liwie miejsce ich
mocowania. Mo˝e równie˝ zostaç
wybrany zalecany rodzaj fotelika
odpowiedni dla dziecka.
W pozosta∏ych przypadkach nale˝y
sprawdziç zalecany typ fotelika
dzieci´cego [Zalecany typ fotelikadzieci´cego i tabela zgodnoÊci].
(
S. 60)
Wybrany rodzaj fotelika dzieci´cego
nale˝y potwierdziç w nast´pujàcy
sposób [Przed potwierdzeniem
zgodnoÊci fotelika dzieci´cego
z poszczególnymi miejscami w sa-
mochodzie].
Przed potwierdzeniem zgod-
noÊci fotelika dzieci´cego
z poszczególnymi miejscami
w samochodzie
1Sprawdzenie standardów fotelika
dzieci´cego.
Nale˝y u˝ywaç fotelików dzieci´-
cych, zgodnych z homologacjà
UN(ECE) R44*
1lub UN(ECE)
R129*1, 2.
Poni˝sza etykieta homologacyjna
do∏àczana jest do fotelików dzie-
ci´cych, które uzyska∏y odpowied-
nià homologacj´.
Nale˝y sprawdziç etykiet´ homo-
logacyjnà do∏àczonà do fotelika
dzieci´cego.
Przyk∏ady etykiet homologacyjnych
Etykieta homologacyjna
UN(ECE) R44*3
Odpowiednia dla fotelików dzie-
ci´cych okreÊlajàcych zakres
A
Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie55
1
OSTRZE˚ENIE
Nale˝y zawsze u˝ywaç fotelika
odpowiedniego do wieku i wzrostu
dziecka oraz mocowaç go na tyl-
nym fotelu.
Je˝eli fotel kierowcy dotyka fotelika
dzieci´cego i jego pozycja nie po-
zwala na bezpieczne zamocowanie
za nim fotelika dzieci´cego, fotelik
nale˝y umocowaç za przednim fote-
lem pasa˝era na prawym tylnym fo-
telu (wersje z kierownicà po lewej
stronie) lub na lewym tylnym fotelu
(wersje z kierownicà po prawej stro-
nie).
Przedni fotel pasa˝era nale˝y usta-
wiç tak, aby nie dotyka∏ fotelika
dzieci´cego.

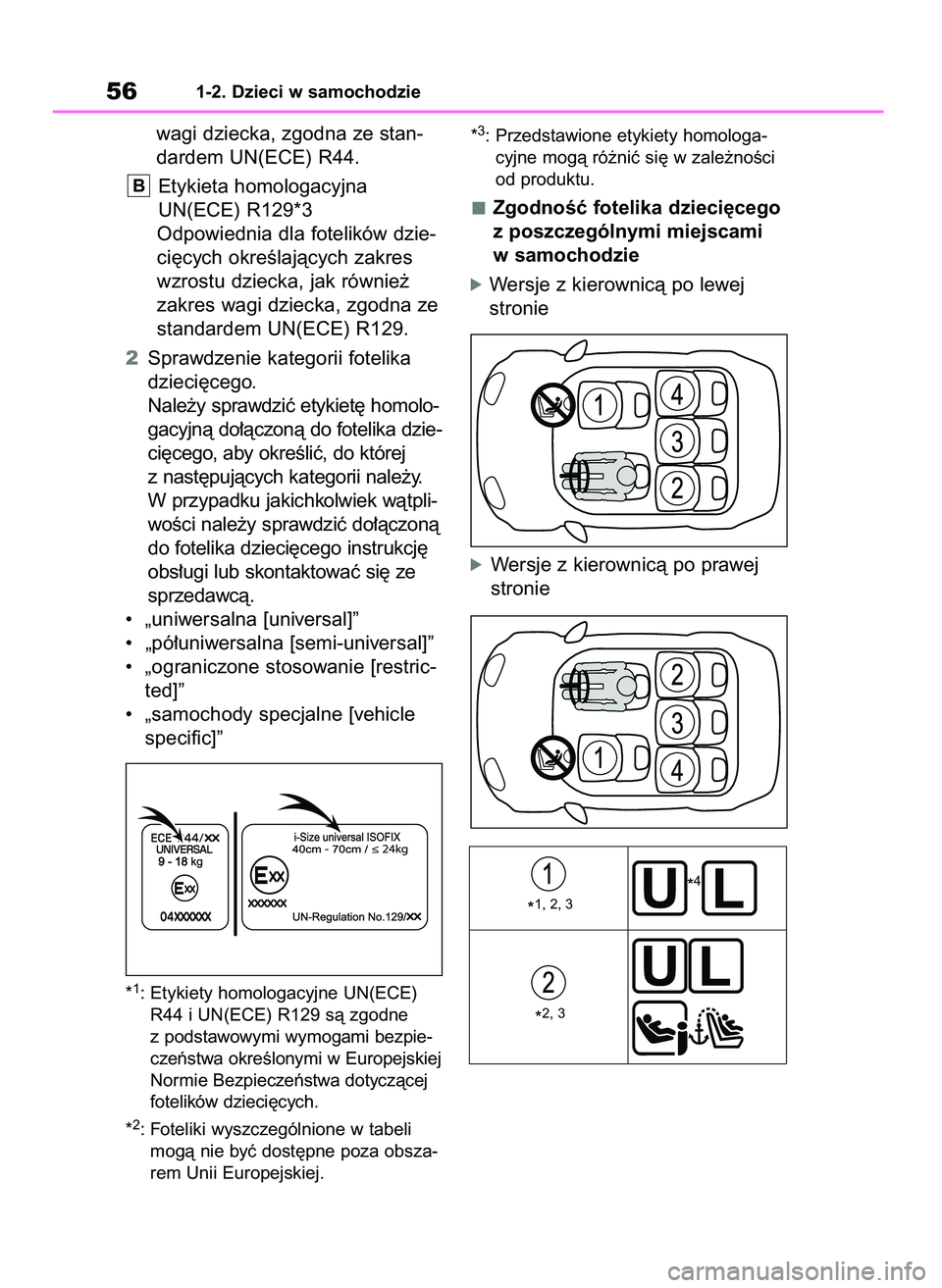

ZgodnoÊç fotelika dzieci´cego
z poszczególnymi miejscami
w samochodzie
43 RAV4 OM42B34E 19/12/18 12:18 Page 55

wagi dziecka, zgodna ze stan-
dardem UN(ECE) R44.
Etykieta homologacyjna
UN(ECE) R129*3
Odpowiednia dla fotelików dzie-
ci´cych okreÊlajàcych zakres
wzrostu dziecka, jak równie˝
zakres wagi dziecka, zgodna ze
standardem UN(ECE) R129.
2Sprawdzenie kategorii fotelika
dzieci´cego.
Nale˝y sprawdziç etykiet´ homolo-
gacyjnà do∏àczonà do fotelika dzie-
ci´cego, aby okreÊliç, do której
z nast´pujàcych kategorii nale˝y.
W przypadku jakichkolwiek wàtpli-
woÊci nale˝y sprawdziç do∏àczonà
do fotelika dzieci´cego instrukcj´
obs∏ugi lub skontaktowaç si´ ze
sprzedawcà.
• „uniwersalna [universal]”
• „pó∏uniwersalna [semi-universal]”
• „ograniczone stosowanie [restric-
ted]”
• „samochody specjalne [vehicle
specific]”
*1: Etykiety homologacyjne UN(ECE)
R44 i UN(ECE) R129 sà zgodne
z podstawowymi wymogami bezpie-
czeƒstwa okreÊlonymi w Europejskiej
Normie Bezpieczeƒstwa dotyczàcej
fotelików dzieci´cych.
*
2: Foteliki wyszczególnione w tabeli
mogà nie byç dost´pne poza obsza-
rem Unii Europejskiej.*
3: Przedstawione etykiety homologa-
cyjne mogà ró˝niç si´ w zale˝noÊci
od produktu.
ZgodnoÊç fotelika dzieci´cego
z poszczególnymi miejscami
w samochodzie
óWersje z kierownicà po lewej
stronie
óWersje z kierownicà po prawej
stronie
B
561-2. Dzieci w samochodzie
*1, 2, 3*4
*2, 3
43 RAV4 OM42B34E 19/12/18 12:18 Page 56

Miejsce odpowiednie dla „uni-
wersalnej [universal]” kategorii
fotelików dzieci´cych, mocowa-
nych samochodowym pasem
bezpieczeƒstwa.
Miejsce odpowiednie dla foteli-
ków dzieci´cych zgodnych z ta-
belà [Zalecany typ fotelika
dzieci´cego i tabela zgodno-
Êci]. (
S. 60)
Miejsce odpowiednie dla foteli-
ków dzieci´cych i-Size i ISOFIX.
Dla fotelików dzieci´cych wypo-
sa˝onych w górne gniazdo za-
czepowe.
Wersje bez wy∏àcznika podusz-
ki powietrznej pasa˝era: Na
przednim fotelu pasa˝era nigdy
nie wolno mocowaç fotelika
dzieci´cego w pozycji ty∏em do
kierunku jazdy.
Wersje z wy∏àcznikiem podusz-
ki powietrznej pasa˝era: Na
przednim fotelu pasa˝era nigdy
nie wolno mocowaç fotelika
dzieci´cego w pozycji ty∏em do
kierunku jazdy, je˝eli wy∏àcznik
poduszki powietrznej pasa˝era
znajduje si´ w pozycji „ON”.
*
1: Przesunàç przedni fotel pasa˝era
jak najbardziej do ty∏u. Je˝eli przedni
fotel pasa˝era posiada mo˝liwoÊç
regulacji wysokoÊci, nale˝y ustawiç
go w pozycji maksymalnie podnie-
sionej.
*
2: Ustawiç oparcie przedniego fotela
w pozycji jak najbardziej pionowej.
Podczas mocowania fotelika przo-dem do kierunku jazdy, je˝eli fotelik
nie opiera si´ prawid∏owo o oparcie
fotela, oparcie nale˝y odpowiednio
wyregulowaç.
*
3: Je˝eli zag∏ówek koliduje z fotelikiem
dzieci´cym, a mo˝na go zdemonto-
waç, nale˝y zdemontowaç zag∏ówek.
W przeciwnym wypadku nale˝y pod-
nieÊç zag∏ówek do jak najwy˝szej
pozycji.
*
4: Wersje bez wy∏àcznika poduszki po-
wietrznej pasa˝era: Na przednim fote-
lu pasa˝era fotelik dzieci´cy mo˝na
mocowaç tylko w pozycji przodem do
kierunku jazdy.
Wersje z wy∏àcznikiem poduszki po-
wietrznej pasa˝era: Na przednim fo-
telu pasa˝era fotelik dzieci´cy mo˝na
mocowaç w pozycji przodem do kie-
runku jazdy, tylko je˝eli wy∏àcznik po-
duszki powietrznej pasa˝era znajduje
si´ w pozycji „ON”.
Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie57
1 *
2, 3
*2, 3
43 RAV4 OM42B34E 19/12/18 12:18 Page 57

Szczegó∏owe informacje dotyczàce mocowania fotelika dzieci´cego
Foteliki dzieci´ce ISOFIX podzielone sà na ró˝ne „mocowania”. Fotelik
dzieci´cy mo˝e zostaç zamocowany w miejscach z „mocowaniem” wymie-
nionym w powy˝szej tabeli. Zale˝noÊç pomi´dzy „mocowaniem” nale˝y
sprawdziç w poni˝szej tabeli. Je˝eli fotelik dzieci´cy nie posiada okreÊlone-
go „mocowania” (lub taka informacja nie mo˝e zostaç odnaleziona w po-
ni˝szej tabeli), informacje dotyczàce zgodnoÊci nale˝y sprawdziç na „liÊcie
samochodów” dostarczonej przez producenta lub poprosiç o takà informa-
cj´ sprzedawc´ fotelika dzieci´cego.
581-2. Dzieci w samochodzie
Miejsce w samochodzie
Numer fotela
w samochodzie
Miejsce odpowied-
nie do zamocowania
pasem bezpieczeƒ-
stwa fotelika uniwer-
salnego (Tak/Nie)Tak
Przodem
do kierun-
ku jazdyTak
Przodem
do kierun-
ku jazdyTak Tak Tak Tak
Miejsce odpowiednie
dla i-Size (Tak/Nie)Nie Nie Nie Tak Nie Tak
Miejsce odpowiednie
do zamocowania
bocznego (L1/L2/Nie)Nie Nie Nie Nie Nie Nie
Miejsce odpowiednie
do zamocowania ty-
∏em do kierunku jazdy
(R1/R2X/R2/R3/Nie)Nie Nie NieR1, R2X,
R2, R3NieR1, R2X,
R2, R3
Miejsce odpowiednie
do zamocowania
przodem do kierunku
jazdy (F2X/F2/F3/Nie)Nie Nie NieF2X, F2,
F3NieF2X, F2,
F3
Miejsce odpowiednie
do zamocowania fo-
telika dla starszych
dzieci (B2/B3/Nie)Nie Nie Nie B2, B3 Nie B2, B3 Wersje
bez wy-
∏àcznika
poduszki
powietrz-
nej pasa-
˝eraWersje z wy∏àczni-
kiem poduszki po-
wietrznej pasa˝era
Pozycja wy∏àcznika
poduszki powietrz-
nej pasa˝era
W∏. [ON]
Wy∏. [OFF]
43 RAV4 OM42B34E 19/12/18 12:18 Page 58

Dla bezpieczeƒstwa i ochrony
1-2. Dzieci w samochodzie59

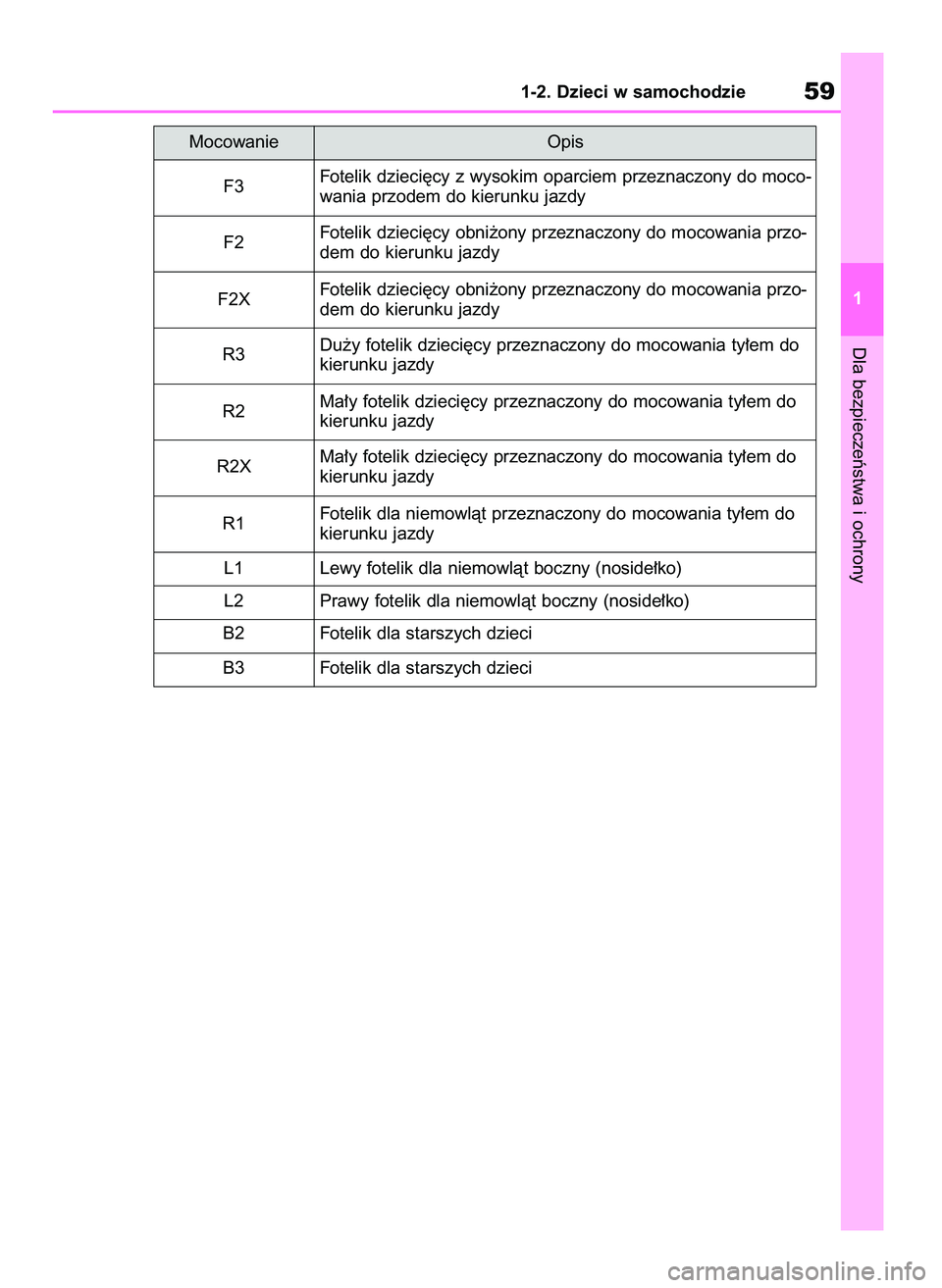

1 Mocowanie Opis
F3Fotelik dzieci´cy z wysokim oparciem przeznaczony do moco-
wania przodem do kierunku jazdy
F2Fotelik dzieci´cy obni˝ony przeznaczony do mocowania przo-
dem do kierunku jazdy
F2XFotelik dzieci´cy obni˝ony przeznaczony do mocowania przo-
dem do kierunku jazdy
R3Du˝y fotelik dzieci´cy przeznaczony do mocowania ty∏em do
kierunku jazdy
R2Ma∏y fotelik dzieci´cy przeznaczony do mocowania ty∏em do
kierunku jazdy
R2XMa∏y fotelik dzieci´cy przeznaczony do mocowania ty∏em do
kierunku jazdy
R1Fotelik dla niemowlàt przeznaczony do mocowania ty∏em do
kierunku jazdy
L1 Lewy fotelik dla niemowlàt boczny (noside∏ko)
L2 Prawy fotelik dla niemowlàt boczny (noside∏ko)
B2 Fotelik dla starszych dzieci
B3 Fotelik dla starszych dzieci
43 RAV4 OM42B34E 19/12/18 12:18 Page 59

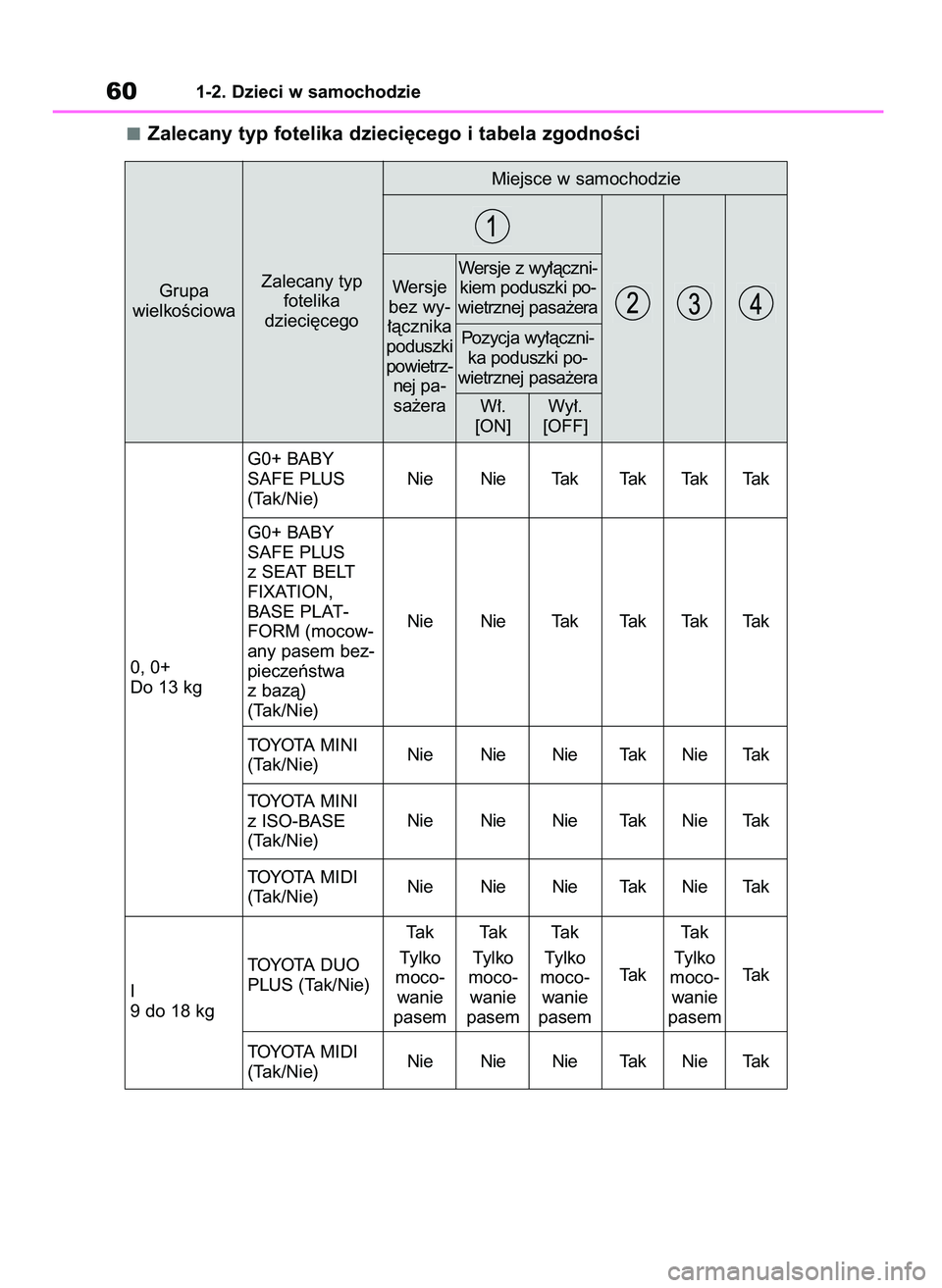

Zalecany typ fotelika dzieci´cego i tabela zgodnoÊci
601-2. Dzieci w samochodzie
Miejsce w samochodzie
Grupa
wielkoÊciowaZalecany typ
fotelika
dzieci´cego
0, 0+
Do 13 kg
I
9 do 18 kgG0+ BABY
SAFE PLUS
(Tak/Nie)Nie Nie Tak Tak Tak Tak
TOYOTA MINI
(Tak/Nie)Nie Nie Nie Tak Nie Tak
TOYOTA MIDI
(Tak/Nie)Nie Nie Nie Tak Nie Tak TOYOTA MINI
z ISO-BASE
(Tak/Nie)Nie Nie Nie Tak Nie Tak
TOYOTA MIDI
(Tak/Nie)Nie Nie Nie Tak Nie Tak
TOYOTA DUO
PLUS (Tak/Nie)Tak
Tylko
moco-
wanie
pasemTak
Tylko
moco-
wanie
pasemTak
Tylko
moco-
wanie
pasemTa kTak
Tylko
moco-
wanie
pasemTa k G0+ BABY
SAFE PLUS
z SEAT BELT
FIXATION,
BASE PLAT-
FORM (mocow-
any pasem bez-
pieczeƒstwa
z bazà)
(Tak/Nie)Nie Nie Tak Tak Tak Tak Wersje
bez wy-
∏àcznika
poduszki
powietrz-
nej pa-
sa˝eraWersje z wy∏àczni-
kiem poduszki po-
wietrznej pasa˝era
Pozycja wy∏àczni-
ka poduszki po-
wietrznej pasa˝era
Wy∏.
[OFF] W∏.
[ON]
43 RAV4 OM42B34E 19/12/18 12:18 Page 60
