Je˝eli komunikat jest wyÊwietlany:
Wy∏àczyç silnik i zleciç spraw-
dzenie samochodu najbli˝szej
autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycz-
nemu warsztatowi.
Je˝eli komunikat nie jest wyÊwie-
tlany:
Zleciç sprawdzenie samochodu
najbli˝szej autoryzowanej stacji
obs∏ugi Toyoty lub innemu spe-
cjalistycznemu warsztatowi.
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych651
8
OSTRZE˚ENIE
Podczas czynnoÊci kontrolnych
w komorze silnikowej
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesie-
niem powa˝nych obra˝eƒ cia∏a, np.
oparzeƒ.
Gdy spod pokrywy silnika wydoby-
wa si´ para, nie nale˝y jej otwieraç,
dopóki objawy te nie zniknà. Tem-
peratura w komorze silnikowej mo˝e
byç bardzo wysoka.
Trzymaç d∏onie i elementy odzie˝y
(zw∏aszcza krawat, apaszk´ lub sza-
lik) z dala od wentylatora ch∏odnicy
i pasków nap´dowych. W przeciw-
nym razie d∏onie lub odzie˝ mogà
zaczepiç si´ o wentylator ch∏odnicy
lub pasek nap´dowy, co mo˝e pro-
wadziç do powa˝nych obra˝eƒ cia∏a.
Nie nale˝y odkr´caç zakr´tki zbior-
nika wyrównawczego w uk∏adzie
ch∏odzenia silnika, gdy silnik i ch∏od-
nica sà goràce.
Wyrzucony pod ciÊnieniem goràcy
p∏yn i para mogà spowodowaç po-
parzenia.
UWAGA
Podczas dolewania p∏ynu do
uk∏adu ch∏odzenia silnika
P∏yn do uk∏adu ch∏odzenia nale˝y do-
lewaç powoli, uprzednio umo˝liwiajàc
dostateczne ostygni´cie silnika. Gdy
silnik jest goràcy, zbyt szybkie dolanie
p∏ynu grozi jego uszkodzeniem.
W celu unikni´cia ryzyka uszko-
dzenia uk∏adu ch∏odzenia
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nie dopuszczaç do zanieczyszczenia
p∏ynu ch∏odzàcego obcymi materia∏a-
mi (np. piaskiem, kurzem itp.).
Nie wolno u˝ywaç jakichkolwiek
dost´pnych na rynku dodatków do
p∏ynu ch∏odzàcego.
43 RAV4 OM42B34E 19/12/18 12:24 Page 651

1Wy∏àczyç silnik. Uruchomiç hamu-
lec postojowy i przestawiç dêwi-
gni´ skrzyni biegów w po∏o˝enie
P (wersje z automatycznà skrzy-
nià biegów lub z przek∏adnià
bezstopniowà) lub N (wersje
z mechanicznà skrzynià biegów).
2Usunàç b∏oto, Ênieg bàdê piach
wokó∏ kó∏, które ugrz´z∏y.
3Pod∏o˝yç pod ko∏a drewno, ka-
mienie bàdê inne materia∏y, aby
uzyskaç wi´kszà przyczepnoÊç
kó∏ do pod∏o˝a.
4Uruchomiç silnik.
5Przestawiç dêwigni´ skrzyni bie-
gów w po∏o˝enie D lub R (wersje
z automatycznà skrzynià biegów
lub z przek∏adnià bezstopniowà)
lub biegu 1. lub R (wersje z me-
chanicznà skrzynià biegów) i zwol-
niç hamulec postojowy. Nast´pnie,
zachowujàc ostro˝noÊç, nacisnàç
peda∏ przyspieszenia.
W razie trudnoÊci z uwolnieniem
samochodu
Nacisnàç przycisk , aby wy∏àczyç
uk∏ad kontroli nap´du (TRC). (
S. 434)
6528-2. Post´powanie w sytuacjach awaryjnych
Gdy samochód ugrz´ênie
Gdy ko∏a samochodu wirujà
w miejscu lub samochód
ugrzàz∏ w b∏ocie, piachu bàdê
Êniegu, nale˝y post´powaç we-
d∏ug poni˝szych wskazówek:
Sposób uwolnienia
OSTRZE˚ENIE
Podczas prób uwolnienia samo-
chodu
Podczas prób uwolnienia samochodu
poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e byç
˝adnych innych pojazdów, obiektów i lu-
dzi. Gdy ko∏a odzyskajà przyczepnoÊç,
samochód mo˝e nagle ruszyç do przo-
du lub do ty∏u. Nale˝y zachowaç mak-
symalnà ostro˝noÊç.
Podczas przestawiania dêwigni
skrzyni biegów (wersje z auto-
matycznà skrzynià biegów lub
z przek∏adnià bezstopniowà)
Podczas zmiany po∏o˝enia dêwigni
skrzyni biegów nie nale˝y naciskaç
peda∏u przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ru-
szenie samochodu i doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
UWAGA
W celu ograniczenia ryzyka
uszkodzenia skrzyni biegów
i innych podzespo∏ów
Nie dopuszczaç do wirowania kó∏
w miejscu i nie wciskaç peda∏u
przyspieszenia bardziej, ni˝ to jest
konieczne.
Je˝eli opisane powy˝ej próby uwol-
nienia samochodu oka˝à si´ nie-
skuteczne, dobrze jest spróbowaç
innych rozwiàzaƒ, na przyk∏ad holo-
wania.
43 RAV4 OM42B34E 19/12/18 12:24 Page 652

9
9-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.).....654
Informacje dotyczàce paliwa...668
9-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie
ustawieƒ ...............................670
9-3. Kalibracja
Funkcje wymagajàce kalibracji
...............................................683
Dane techniczne
samochodu
Dane techniczne samochodu
653
9
43 RAV4 OM42B34E 19/12/18 12:24 Page 653

*1: Samochód nieobcià˝ony.
*
2: Z wyjàtkiem modeli*6AXAA54L-ANZVB i MXAA54L-ANXVB.
*
3: Modele*6AXAA54L-ANZVB i MXAA54L-ANXVB.
*
4: Z wyjàtkiem wersji wyposa˝onych w opony 235/55R19.
*
5: Wersje wyposa˝one w opony 235/55R19.
*
6: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 657)
Wersje z silnikiem A25A-FKS
6549-1. Dane techniczne
Dane dotyczàce obs∏ugi technicznej (paliwo, poziom
oleju itp.)
Wymiary
D∏ugoÊç ca∏kowita*14600 mm*2
4610 mm*3
Dopuszczalna masa ca∏kowita2140 kg*
1
2190 kg*2
2155 kg*3
SzerokoÊç ca∏kowita*11855 mm*2
1865 mm*3
WysokoÊç ca∏kowita*11685 mm*4
1690 mm*5
1605 mm*4
1595 mm*5
1625 mm*4
1615 mm*5
Rozstaw kó∏*1
Przednich
1150 kG
Dopuszczalny
nacisk osiPrzedniej
1150 kG
Tylnej Tylnych Rozstaw osi*
12690 mm
Dopuszczalny nacisk na hak holowniczy*
460 kG
Obcià˝enia
43 RAV4 OM42B34E 19/12/18 12:24 Page 654

*1: Modele*5AXAA54L-ANZXB i AXAA54L-ANZMB.
*
2: Modele*5AXAA54L-ANZGB i AXAA54L-ANZVB.
*
3: Wersje z kodem modelu*5koƒczàcym si´ na liter´ „W”.
*
4: Wersje przystosowane do holowania przyczepy. (S. 262)
*
5: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 657)
Wersje z silnikiem M20A-FKS (wersje z nap´dem na dwa ko∏a)
*1: Wersje z kodem modelu*8koƒczàcym si´ na liter´ „B”.
*
2: Wersje z kodem modelu*8koƒczàcym si´ na liter´ „W”.
*
3: Z wyjàtkiem modelu*8MXAA52L-ANXXBW.
*
4: Model*8MXAA52L-ANXXBW.
*
5: Wersje przystosowane do holowania przyczepy. (S. 262)
*
6: Wersje z przek∏adnià bezstopniowà.
*
7: Wersje z mechanicznà skrzynià biegów.
*
8: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 657)
Dane techniczne samochodu
9-1. Dane techniczne655
9 750 kg Dopuszczalna
masa holowanej
przyczepy*
4
Bez hamulca
1500 kg
Z hamulcem
2115 kg*
1
2065 kg*2
2030 kg*1
2050 kg*2
Dopuszczalna
masa ca∏kowitaWersje
z przek∏adnià
bezstopniowà
Wersje
z mechanicznà
skrzynià biegów
1150 kG*
3
1220 kG*4
1150 kG*3
1220 kG*4
Dopuszczalny
nacisk osiPrzedniej
Tylnej
750 kg
1500 kg*
6
2000 kg*7
Dopuszczalna
masa holowanej
przyczepy*
5
Bez hamulca
Z hamulcem60 kG*
6
80 kG*7
Dopuszczalny nacisk na hak
holowniczy*5
43 RAV4 OM42B34E 19/12/18 12:24 Page 655

Wersje z silnikiem M20A-FKS (wersje z nap´dem na cztery ko∏a
z przek∏adnià bezstopniowà)
*1: Modele*6MXAA54L-ANXXB i MXAA54L-ANXMB.
*
2: Modele*6MXAA54L-ANXGB i MXAA54L-ANXVB.
*
3: Wersje z kodem modelu*6koƒczàcym si´ na liter´ „W”.
*
4: Wersje z kodem modelu*6koƒczàcym si´ na liter´ „B”.
*
5: Wersje przystosowane do holowania przyczepy. (S. 262)
*
6: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 657)
Wersje z silnikiem M20A-FKS (wersje z nap´dem na cztery ko∏a
z mechanicznà skrzynià biegów)
*1: Wersje z kodem modelu*4koƒczàcym si´ na liter´ „W”.
*
2: Wersje z kodem modelu*4koƒczàcym si´ na liter´ „B”.
6569-1. Dane techniczne
1150 kG*
4
1220 kG*3
2125 kg*1
2180 kg*2
2155 kg*3
1150 kG*4
1220 kG*3
Dopuszczalny
nacisk osi Dopuszczalna masa ca∏kowita
60 kG
Dopuszczalny nacisk na hak holowniczy*
5
Przedniej
Tylnej
750 kg
1500 kg Dopuszczalna
masa holowanej
przyczepy*
5
Bez hamulca
Z hamulcem
1220 kG*
1
1150 kG*2
2105 kg*1
2095 kg*2
1220 kG*1
1150 kG*2
Dopuszczalny
nacisk osi Dopuszczalna masa ca∏kowita
80 kG
Dopuszczalny nacisk na hak holowniczy*
3
Przedniej
Tylnej
750 kg
2000 kg Dopuszczalna
masa holowanej
przyczepy*
3
Bez hamulca
Z hamulcem
43 RAV4 OM42B34E 19/12/18 12:24 Page 656

Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu
(VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer
identyfikacyjny samochodu, wyma-
gany przy jego rejestracji.
W niektórych wersjach numer iden-
tyfikacyjny pojazdu umieszczony
jest z lewej strony na górnej po-
wierzchni deski rozdzielczej.
Numer identyfikacyjny pojazdu
podany jest równie˝ na tabliczce
znamionowej.
Numer identyfikacyjny pojazdu
wybity jest pod przednim prawym
fotelem.Numer silnika
Numer silnika wybity jest na bloku
silnikowym w miejscu pokazanym
poni˝ej.
óSilnik M20A-FKS
óSilnik A25A-FKS
Dane techniczne samochodu
9-1. Dane techniczne657
9 *
3: Wersje przystosowane do holowania przyczepy. (S. 262)
*
4: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 657)
Identyfikacja samochodu
43 RAV4 OM42B34E 19/12/18 12:24 Page 657

óSilnik M20A-FKS
óSilnik A25A-FKS
6589-1. Dane techniczne
Silnik
M20A-FKS Model
80,5 x 97,6 mm Ârednica i skok t∏oka
1987 cm
3PojemnoÊç
Automatyczna regulacja Luzy zaworowe
Automatyczna regulacja Napi´cie paska nap´du osprz´tu4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
iskrowym Ty p
A25A-FKS Model
87,5 x 103,4 mm Ârednica i skok t∏oka
2487 cm
3PojemnoÊç
Automatyczna regulacja Luzy zaworowe
Automatyczna regulacja Napi´cie paska nap´du osprz´tu4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie
iskrowym Ty p
43 RAV4 OM42B34E 19/12/18 12:24 Page 658

Dobór oleju silnikowego
Silnik samochodu jest fabrycznie
nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowa-
nie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest
stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.
Gatunek oleju:0W-16:
Olej wielosezonowy API ze specyfi-
kacjà SN „Resource-Conserving”
0W-20, 5W-30 lub 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub
olej wielosezonowy API ze specyfi-
kacjà SL „Energy-Conserving”, SM
„Energy-Conserving”, SN „Resource-
Conserving” lub olej wielosezonowy
z cer tyfikatem ILSACDane techniczne samochodu
9-1. Dane techniczne659
9
Paliwo
Uk∏ad smarowania silnika
Je˝eli na stacji paliw znajdujà si´ poni˝sze
oznaczenia typów paliwa, nale˝y stosowaç
wy∏àcznie paliwo oznaczone jednym z nich.
Na obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgodna
z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa Rodzaj paliwa
Na obszarze Unii Europejskiej:
Co najmniej 95
Poza obszarem Unii Europejskiej:
Co najmniej 91 Liczba oktanowa
55 L PojemnoÊç zbiornika paliwa
(przybli˝ona)
M20A-FKS A25A-FKS
Z filtrem 4,3 L 4,5 L
Bez filtra 3,9 L 4,2 L
Obj´toÊç oleju (podczas wymiany – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war toÊcià potrzebnà do wymiany. Poziom oleju
nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu i wy∏àczeniu silnika,
i odczekaniu ponad 5 minut.
43 RAV4 OM42B34E 19/12/18 12:24 Page 659

15W-40:
Olej wielosezonowy API SL, SM lub
SN
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci SAE
0W-16, zapewniajàcym najni˝sze
zu˝ycie paliwa i dobre w∏asnoÊci roz-
ruchowe w niskich temperaturach.
Je˝eli olej SAE 0W-16 nie jest do-
st´pny, mo˝na zastosowaç olej
SAE 0W-20. Jednak podczas kolej-
nej wymiany oleju silnikowego po-
winien zostaç zastàpiony olejem
SAE 0W-16.
W przypadku u˝ycia oleju silniko-
wego o lepkoÊci SAE 10W-30 lub
wy˝szej, przy bardzo niskich tem-
peraturach otoczenia, mogà wystà-
piç trudnoÊci z rozruchem silnika,
dlatego zalecany jest olej o lepkoÊci
SAE 0W-16, 0W-20 lub 5W-30.
Przewidywany zakres tempera-
tur otoczenia w okresie do na-
st´pnej wymiany oleju silniko-
wego.

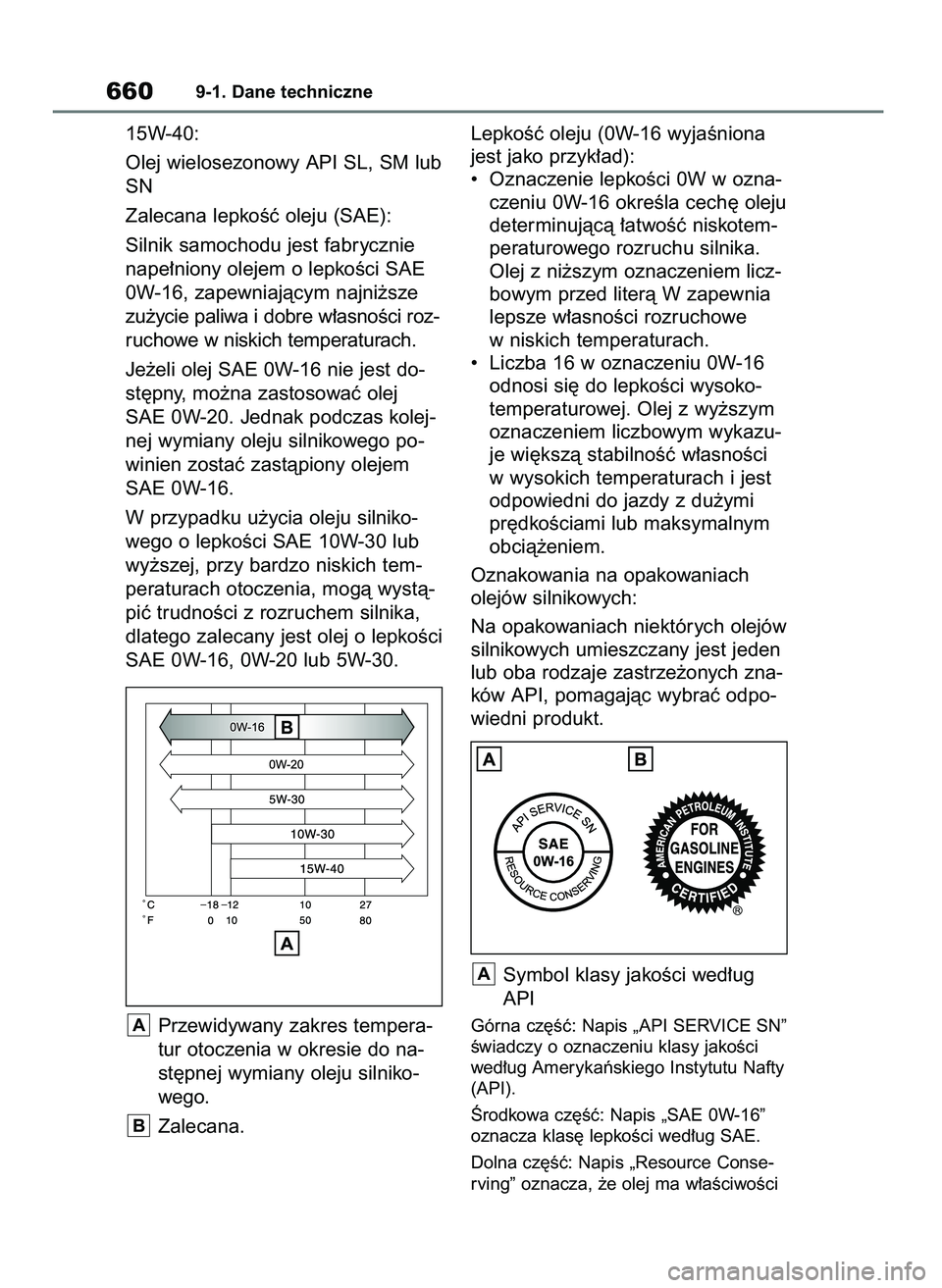

Zalecana.LepkoÊç oleju (0W-16 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-16 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
bowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 16 w oznaczeniu 0W-16
odnosi si´ do lepkoÊci wysoko-
temperaturowej. Olej z wy˝szym
oznaczeniem liczbowym wykazu-
je wi´kszà stabilnoÊç w∏asnoÊci
w wysokich temperaturach i jest
odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SN”
Êwiadczy o oznaczeniu klasy jakoÊci
wed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-16”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
A
B
A
6609-1. Dane techniczne
43 RAV4 OM42B34E 19/12/18 12:24 Page 660
