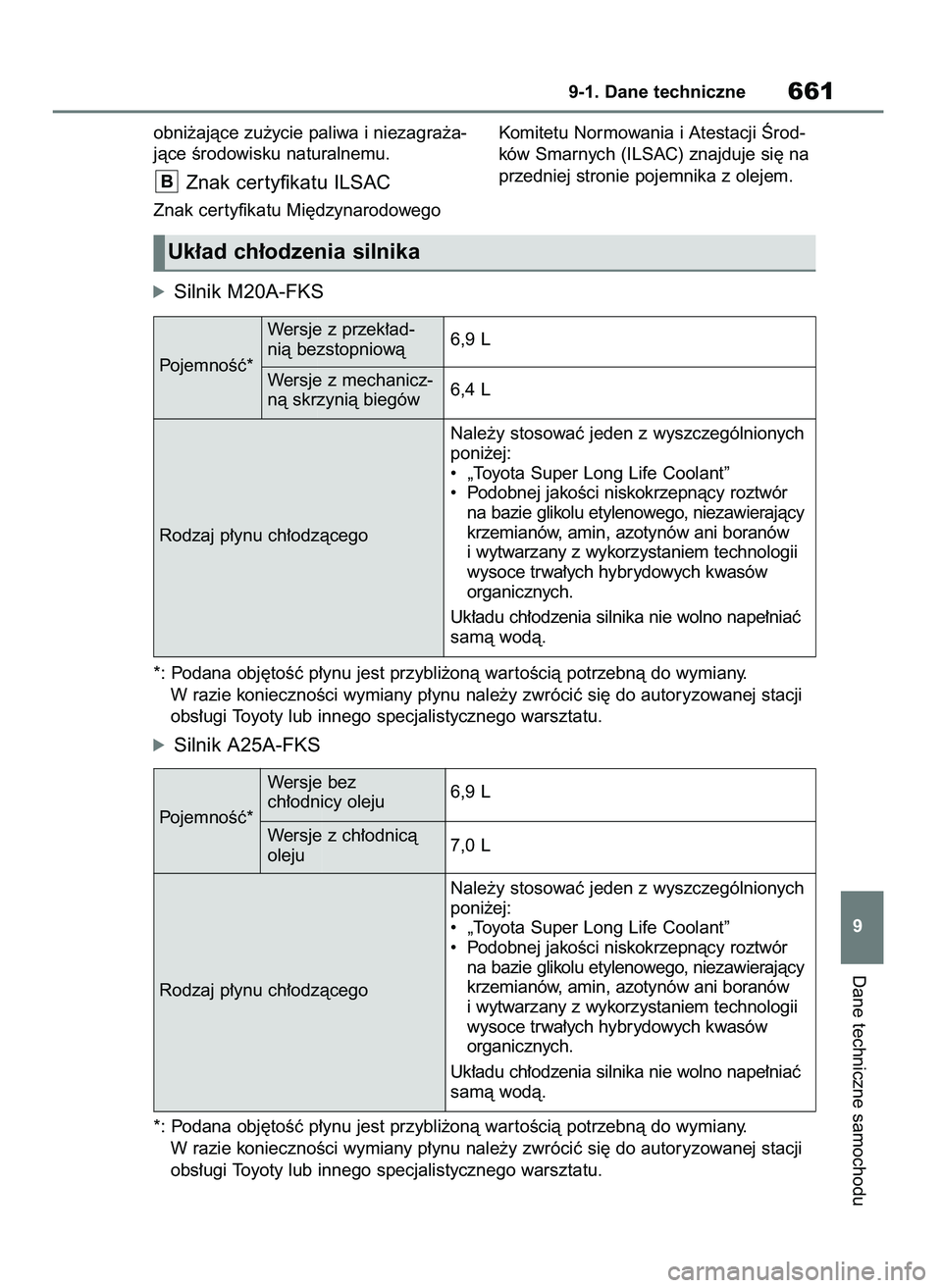

obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowegoKomitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
B
Dane techniczne samochodu
9-1. Dane techniczne661
9
Uk∏ad ch∏odzenia silnika
óSilnik M20A-FKS
*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
óSilnik A25A-FKS
*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.6,9 L
PojemnoÊç*Wersje z przek∏ad-
nià bezstopniowà
Nale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór
na bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów
organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà. Rodzaj p∏ynu ch∏odzàcego
Nale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór
na bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów
organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà. Rodzaj p∏ynu ch∏odzàcego6,4 L Wersje z mechanicz-
nà skrzynià biegów
6,9 L
PojemnoÊç*Wersje bez
ch∏odnicy oleju
7,0 L Wersje z ch∏odnicà
oleju
43 RAV4 OM42B34E 19/12/18 12:24 Page 661

*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
6629-1. Dane techniczne
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
Instalacja elektryczna (akumulator)
Automatyczna skrzynia biegów
DENSO FC20HR-Q8
0,8 mm Producent
Odst´p elektrod
12,3 V lub wi´cej
(Wy∏àcznik zap∏onu/przycisk rozruchu
prze∏àczyç w stan OFF i w∏àczyç Êwia-
t∏a drogowe na oko∏o 30 sekund.)
Je˝eli napi´cie jest ni˝sze ni˝ stan-
dardowa war toÊç, nale˝y na∏adowaç
akumulator. Napi´cie na zaciskach przy 20°C:
15 A (maks.) ¸adowanie przyspieszone
5 A (maks.) ¸adowanie normalne Pràd ∏adowania
7,4 L Obj´toÊç p∏ynu*
Toyota Genuine ATF WS
Rodzaj p∏ynuSilnik M20A-FKS
DENSO FC16HR-Q8 Silnik A25A-FKS
UWAGA
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
UWAGA
P∏yn do automatycznej skrzyni biegów
Zastosowanie p∏ynu do automatycznych skrzyƒ biegów innego ni˝ oryginalny p∏yn
„Toyota Genuine ATF WS” mo˝e w skrajnym przypadku doprowadziç do uszko-
dzenia skrzyni biegów.
43 RAV4 OM42B34E 19/12/18 12:24 Page 662

*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
Dane techniczne samochodu
9-1. Dane techniczne663
9

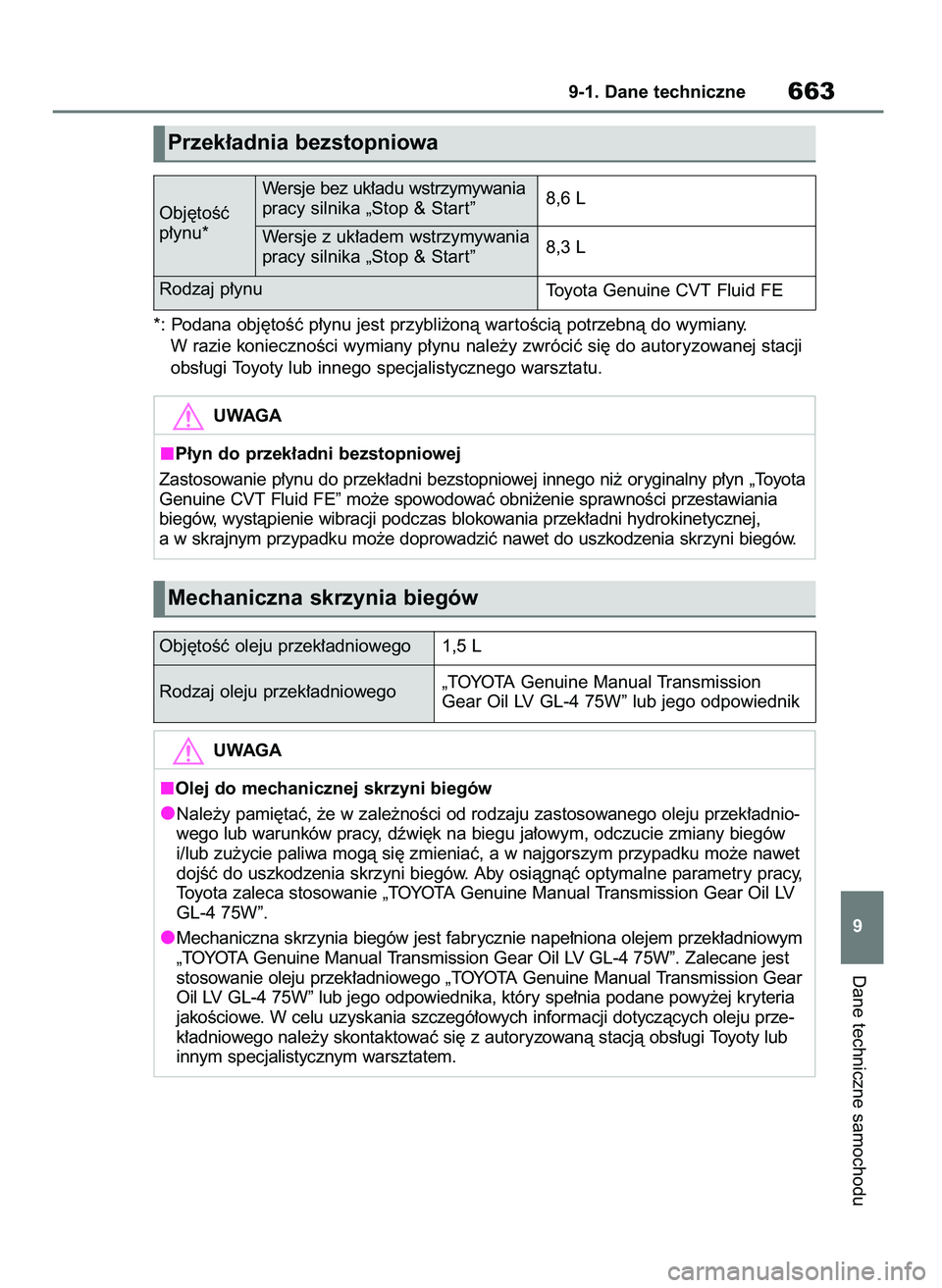

Przek∏adnia bezstopniowa
Mechaniczna skrzynia biegów
8,6 L Wersje bez uk∏adu wstrzymywania
pracy silnika „Stop & Star t”
8,3 L Wersje z uk∏adem wstrzymywania
pracy silnika „Stop & Star t” Obj´toÊç
p∏ynu*
Toyota Genuine CVT Fluid FE Rodzaj p∏ynu
1,5 L Obj´toÊç oleju przek∏adniowego
„TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” lub jego odpowiednik Rodzaj oleju przek∏adniowego
UWAGA
P∏yn do przek∏adni bezstopniowej
Zastosowanie p∏ynu do przek∏adni bezstopniowej innego ni˝ oryginalny p∏yn „Toyota
Genuine CVT Fluid FE” mo˝e spowodowaç obni˝enie sprawnoÊci przestawiania
biegów, wystàpienie wibracji podczas blokowania przek∏adni hydrokinetycznej,
a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia skrzyni biegów.
UWAGA
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju przek∏adnio-
wego lub warunków pracy, dêwi´k na biegu ja∏owym, odczucie zmiany biegów
i/lub zu˝ycie paliwa mogà si´ zmieniaç, a w najgorszym przypadku mo˝e nawet
dojÊç do uszkodzenia skrzyni biegów. Aby osiàgnàç optymalne parametry pracy,
Toyota zaleca stosowanie „TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W”.
Mechaniczna skrzynia biegów jest fabrycznie nape∏niona olejem przek∏adniowym
„TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”. Zalecane jest
stosowanie oleju przek∏adniowego „TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” lub jego odpowiednika, który spe∏nia podane powy˝ej kryteria
jakoÊciowe. W celu uzyskania szczegó∏owych informacji dotyczàcych oleju prze-
k∏adniowego nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
43 RAV4 OM42B34E 19/12/18 12:24 Page 663

Skrzynka rozdzielcza jest fabrycznie nape∏niona olejem „Toyota Genuine
Differential Gear Oil”.
Nale˝y stosowaç wy∏àcznie olej „Toyota Genuine Differential Gear Oil” lub
spe∏niajàcy powy˝sze kryteria odpowiednik. W celu uzyskania szczegó∏o-
wych informacji nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Mechanizm ró˝nicowy jest fabrycznie nape∏niony olejem „Toyota Genuine
Differential Gear Oil”.
Nale˝y stosowaç wy∏àcznie olej „Toyota Genuine Differential Gear Oil” lub
spe∏niajàcy powy˝sze kryteria odpowiednik. W celu uzyskania szczegó∏o-
wych informacji nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
6649-1. Dane techniczne
Sprz´g∏o
Skrzynka rozdzielcza (wersje z nap´dem na cztery ko∏a)
Tylny mechanizm ró˝nicowy (wersje z nap´dem na cztery ko∏a)
5–15 mm Skok ja∏owy peda∏u sprz´g∏a
Wersje z uk∏adem dynamicznej
kontroli nap´du na cztery ko∏a0,45 L
Toyota Genuine Differential Gear
Oil LX
75W-85 GL-5 lub jego
odpowiednik Wersje z uk∏adem niezale˝nej
kontroli nap´du na cztery ko∏a0,405 L Obj´toÊç oleju
Rodzaj i lepkoÊç oleju
Wersje z uk∏adem dynamicznej
kontroli nap´du na cztery ko∏a0,5 L
Toyota Genuine Differential Gear
Oil LX
75W-85 GL-5 lub jego
odpowiednik Wersje z uk∏adem niezale˝nej
kontroli nap´du na cztery ko∏a0,525 L Obj´toÊç oleju
Rodzaj i lepkoÊç olejuSAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4 Rodzaj p∏ynu
43 RAV4 OM42B34E 19/12/18 12:24 Page 664

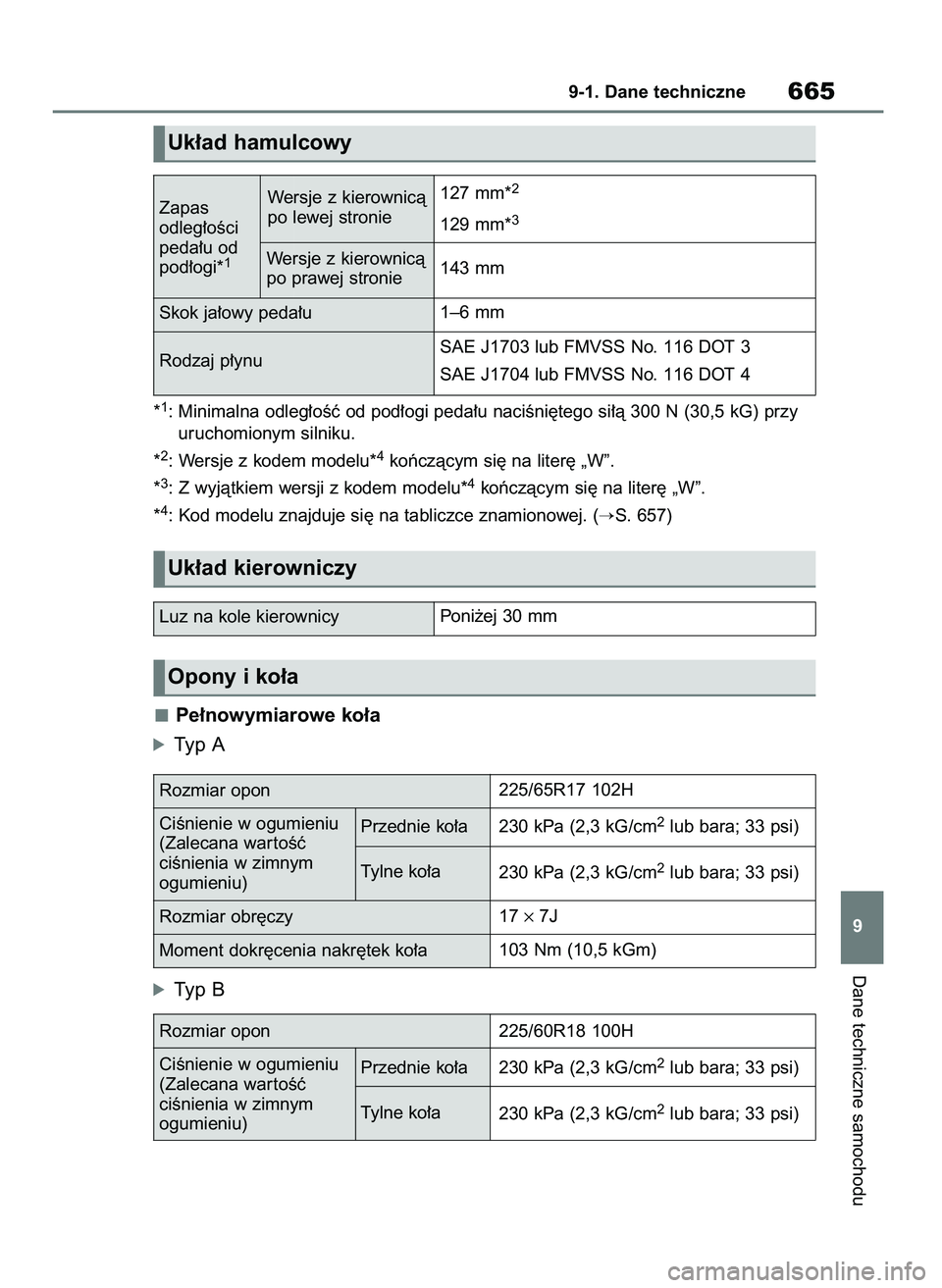

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N (30,5 kG) przy
uruchomionym silniku.
*
2: Wersje z kodem modelu*4koƒczàcym si´ na liter´ „W”.
*
3: Z wyjàtkiem wersji z kodem modelu*4koƒczàcym si´ na liter´ „W”.
*
4: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 657)
Pe∏nowymiarowe ko∏a
óTyp A
óTyp B
Dane techniczne samochodu
9-1. Dane techniczne665
9
Uk∏ad hamulcowy
Uk∏ad kierowniczy
Opony i ko∏a
127 mm*2
129 mm*3
Wersje z kierownicà
po lewej stronie
143 mm
1–6 mm Wersje z kierownicà
po prawej stronie Zapas
odleg∏oÊci
peda∏u od
pod∏ogi*
1
Skok ja∏owy peda∏u
Poni˝ej 30 mm
Luz na kole kierownicy
225/65R17 102H
Rozmiar opon
17 ×7J
Rozmiar obr´czy
103 Nm (10,5 kGm)
Moment dokr´cenia nakr´tek ko∏a230 kPa (2,3 kG/cm
2lub bara; 33 psi) CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Przednie ko∏a
230 kPa (2,3 kG/cm
2lub bara; 33 psi) Tylne ko∏a
225/60R18 100H
Rozmiar opon
230 kPa (2,3 kG/cm
2lub bara; 33 psi) CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Przednie ko∏a
230 kPa (2,3 kG/cm
2lub bara; 33 psi) Tylne ko∏aSAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4 Rodzaj p∏ynu
43 RAV4 OM42B34E 19/12/18 12:24 Page 665

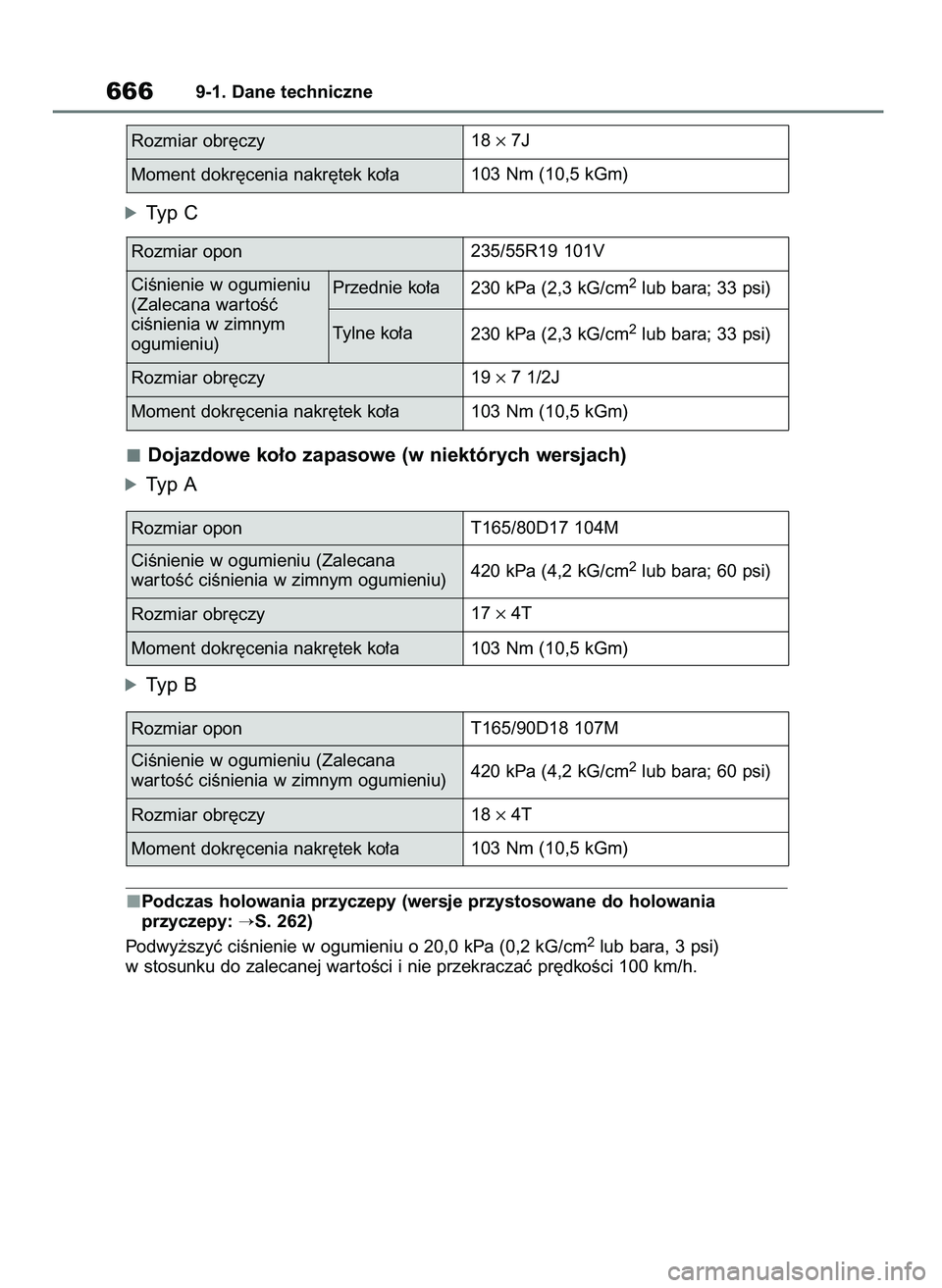

óTyp C
Dojazdowe ko∏o zapasowe (w niektórych wersjach)
óTyp A
óTyp B
Podczas holowania przyczepy (wersje przystosowane do holowania
przyczepy:
S. 262)
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm2lub bara, 3 psi)
w stosunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
6669-1. Dane techniczne
18 ×7J
Rozmiar obr´czy
103 Nm (10,5 kGm)
Moment dokr´cenia nakr´tek ko∏a
230 kPa (2,3 kG/cm
2lub bara; 33 psi) Tylne ko∏a235/55R19 101V
Rozmiar opon
230 kPa (2,3 kG/cm
2lub bara; 33 psi)
420 kPa (4,2 kG/cm
2lub bara; 60 psi) CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Przednie ko∏a
19 ×7 1/2J
Rozmiar obr´czy
103 Nm (10,5 kGm)
Moment dokr´cenia nakr´tek ko∏a
T165/80D17 104M
Rozmiar opon
CiÊnienie w ogumieniu (Zalecana
war toÊç ciÊnienia w zimnym ogumieniu)
17 ×4T
Rozmiar obr´czy
103 Nm (10,5 kGm)
Moment dokr´cenia nakr´tek ko∏a
420 kPa (4,2 kG/cm
2lub bara; 60 psi) T165/90D18 107M
Rozmiar opon
CiÊnienie w ogumieniu (Zalecana
war toÊç ciÊnienia w zimnym ogumieniu)
18 ×4T
Rozmiar obr´czy
103 Nm (10,5 kGm)
Moment dokr´cenia nakr´tek ko∏a
43 RAV4 OM42B34E 19/12/18 12:24 Page 666

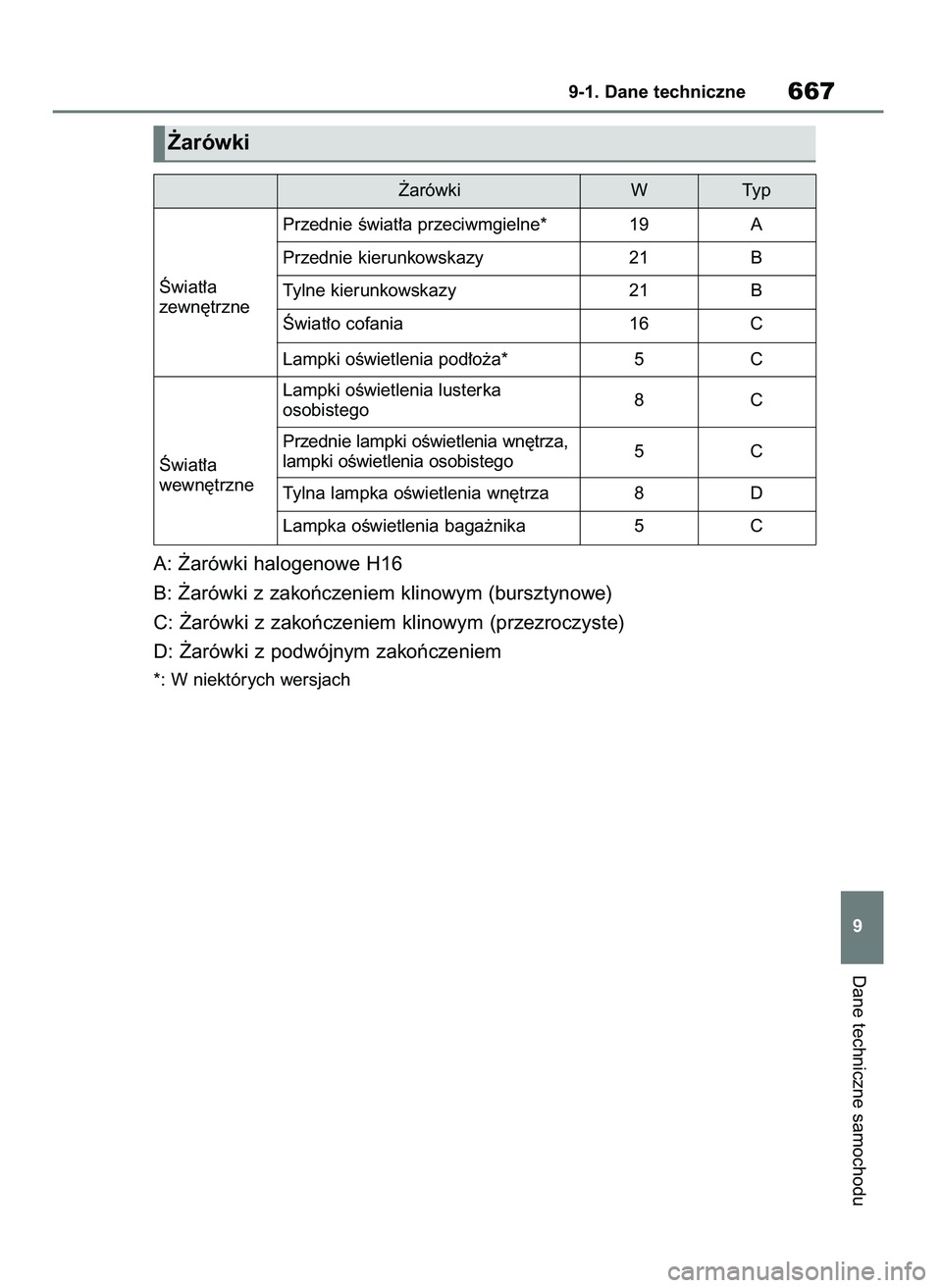

A: ˚arówki halogenowe H16
B: ˚arówki z zakoƒczeniem klinowym (bursztynowe)
C: ˚arówki z zakoƒczeniem klinowym (przezroczyste)
D: ˚arówki z podwójnym zakoƒczeniem
*: W niektórych wersjach
Dane techniczne samochodu
9-1. Dane techniczne667
9
˚arówki
˚arówki W Typ
Przednie Êwiat∏a przeciwmgielne*
Âwiat∏a
zewn´trzne19 A
Lampki oÊwietlenia lusterka
osobistego
Âwiat∏a
wewn´trzne 8C
Przednie lampki oÊwietlenia wn´trza,
lampki oÊwietlenia osobistego5C Przednie kierunkowskazy 21 B
Tylne kierunkowskazy 21 B
Âwiat∏o cofania 16 C
Lampki oÊwietlenia pod∏o˝a* 5 C
Tylna lampka oÊwietlenia wn´trza 8 D
Lampka oÊwietlenia baga˝nika 5 C
43 RAV4 OM42B34E 19/12/18 12:24 Page 667

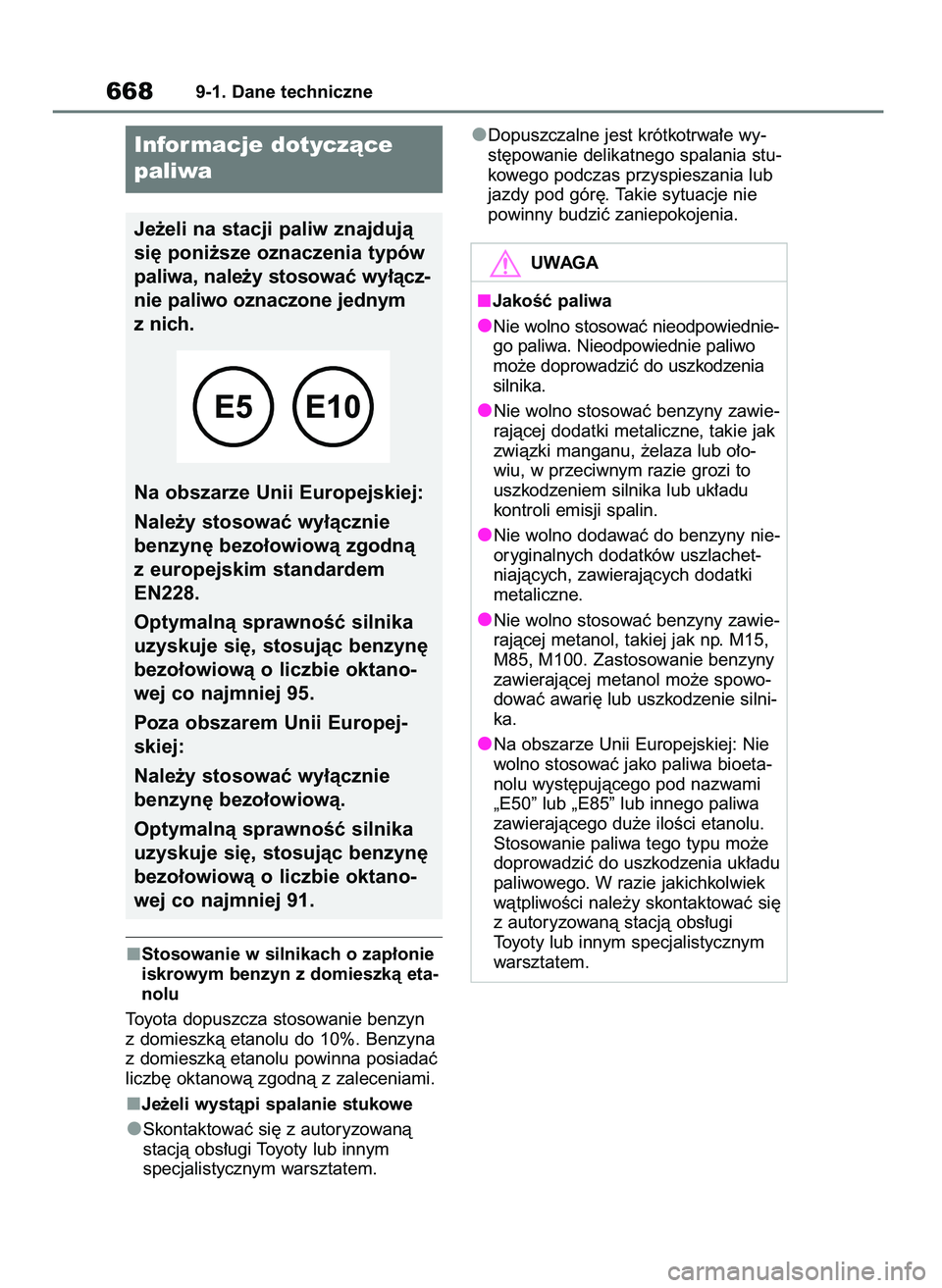

Stosowanie w silnikach o zap∏onie
iskrowym benzyn z domieszkà eta-
nolu
Toyota dopuszcza stosowanie benzyn
z domieszkà etanolu do 10%. Benzyna
z domieszkà etanolu powinna posiadaç
liczb´ oktanowà zgodnà z zaleceniami.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.Dopuszczalne jest krótkotrwa∏e wy-
st´powanie delikatnego spalania stu-
kowego podczas przyspieszania lub
jazdy pod gór´. Takie sytuacje nie
powinny budziç zaniepokojenia.
6689-1. Dane techniczne
Informacje dotyczàce
paliwa
Je˝eli na stacji paliw znajdujà
si´ poni˝sze oznaczenia typów
paliwa, nale˝y stosowaç wy∏àcz-
nie paliwo oznaczone jednym
z nich.
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà zgodnà
z europejskim standardem
EN228.
Optymalnà sprawnoÊç silnika
uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktano-
wej co najmniej 95.
Poza obszarem Unii Europej-
skiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika
uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktano-
wej co najmniej 91.
UWAGA
JakoÊç paliwa
Nie wolno stosowaç nieodpowiednie-
go paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia
silnika.
Nie wolno stosowaç benzyny zawie-
rajàcej dodatki metaliczne, takie jak
zwiàzki manganu, ˝elaza lub o∏o-
wiu, w przeciwnym razie grozi to
uszkodzeniem silnika lub uk∏adu
kontroli emisji spalin.
Nie wolno dodawaç do benzyny nie-
oryginalnych dodatków uszlachet-
niajàcych, zawierajàcych dodatki
metaliczne.
Nie wolno stosowaç benzyny zawie-
rajàcej metanol, takiej jak np. M15,
M85, M100. Zastosowanie benzyny
zawierajàcej metanol mo˝e spowo-
dowaç awari´ lub uszkodzenie silni-
ka.
Na obszarze Unii Europejskiej: Nie
wolno stosowaç jako paliwa bioeta-
nolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu.
Stosowanie paliwa tego typu mo˝e
doprowadziç do uszkodzenia uk∏adu
paliwowego. W razie jakichkolwiek
wàtpliwoÊci nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
43 RAV4 OM42B34E 19/12/18 12:24 Page 668

Dane techniczne samochodu
9-1. Dane techniczne669
9

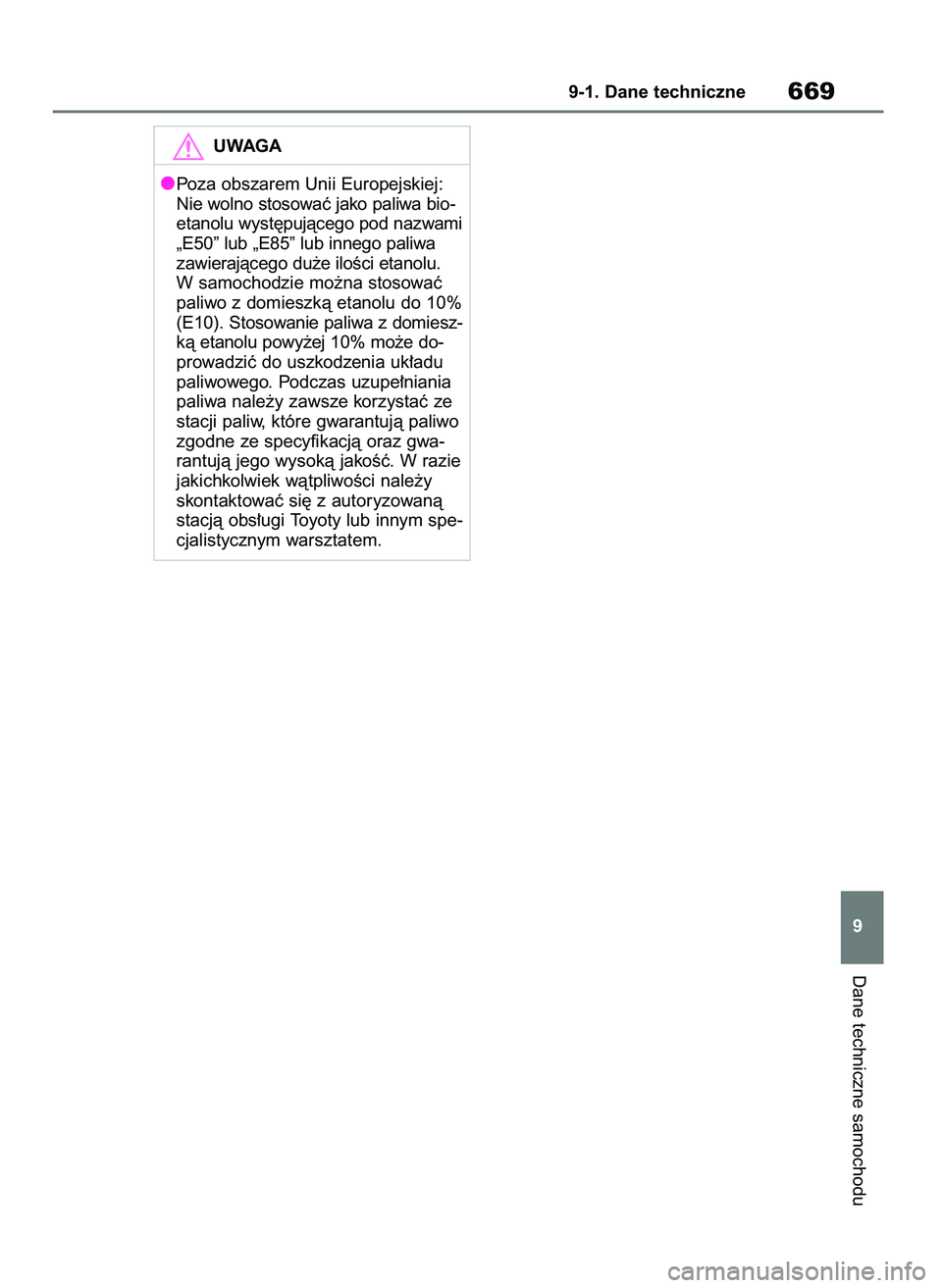

UWAGA
Poza obszarem Unii Europejskiej:
Nie wolno stosowaç jako paliwa bio-
etanolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu.
W samochodzie mo˝na stosowaç
paliwo z domieszkà etanolu do 10%
(E10). Stosowanie paliwa z domiesz-
kà etanolu powy˝ej 10% mo˝e do-
prowadziç do uszkodzenia uk∏adu
paliwowego. Podczas uzupe∏niania
paliwa nale˝y zawsze korzystaç ze
stacji paliw, które gwarantujà paliwo
zgodne ze specyfikacjà oraz gwa-
rantujà jego wysokà jakoÊç. W razie
jakichkolwiek wàtpliwoÊci nale˝y
skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
43 RAV4 OM42B34E 19/12/18 12:24 Page 669

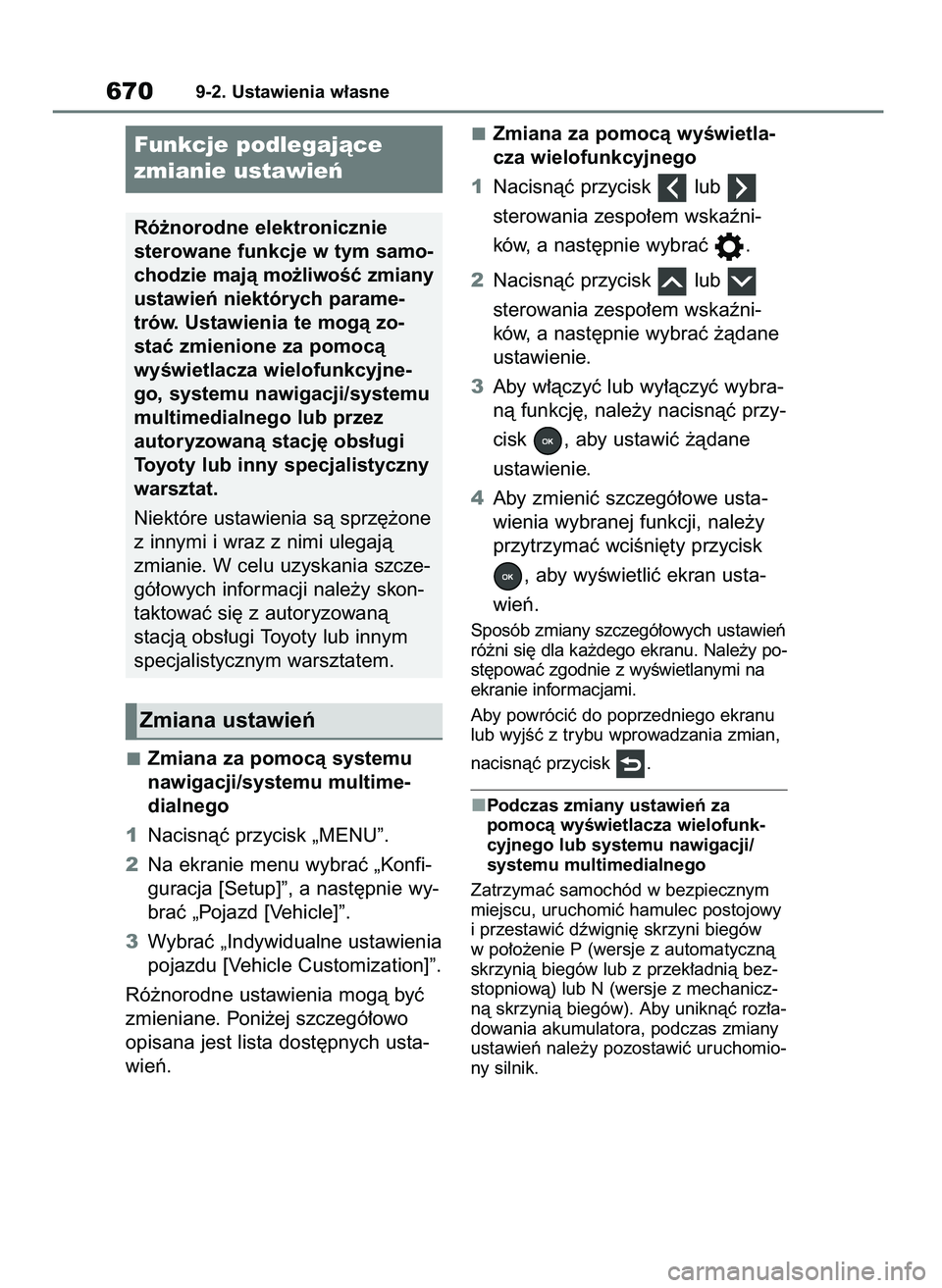

Zmiana za pomocà systemu
nawigacji/systemu multime-
dialnego
1Nacisnàç przycisk „MENU”.
2Na ekranie menu wybraç „Konfi-
guracja [Setup]”, a nast´pnie wy-
braç „Pojazd [Vehicle]”.
3Wybraç „Indywidualne ustawienia
pojazdu [Vehicle Customization]”.
Ró˝norodne ustawienia mogà byç
zmieniane. Poni˝ej szczegó∏owo
opisana jest lista dost´pnych usta-
wieƒ.Zmiana za pomocà wyÊwietla-
cza wielofunkcyjnego
1Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, a nast´pnie wybraç .
2Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, a nast´pnie wybraç ˝àdane
ustawienie.
3Aby w∏àczyç lub wy∏àczyç wybra-
nà funkcj´, nale˝y nacisnàç przy-
cisk , aby ustawiç ˝àdane
ustawienie.
4Aby zmieniç szczegó∏owe usta-
wienia wybranej funkcji, nale˝y
przytrzymaç wciÊni´ty przycisk
, aby wyÊwietliç ekran usta-
wieƒ.
Sposób zmiany szczegó∏owych ustawieƒ
ró˝ni si´ dla ka˝dego ekranu. Nale˝y po-
st´powaç zgodnie z wyÊwietlanymi na
ekranie informacjami.
Aby powróciç do poprzedniego ekranu
lub wyjÊç z trybu wprowadzania zmian,
nacisnàç przycisk .
Podczas zmiany ustawieƒ za
pomocà wyÊwietlacza wielofunk-
cyjnego lub systemu nawigacji/
systemu multimedialnego
Zatrzymaç samochód w bezpiecznym
miejscu, uruchomiç hamulec postojowy
i przestawiç dêwigni´ skrzyni biegów
w po∏o˝enie P (wersje z automatycznà
skrzynià biegów lub z przek∏adnià bez-
stopniowà) lub N (wersje z mechanicz-
nà skrzynià biegów). Aby uniknàç roz∏a-
dowania akumulatora, podczas zmiany
ustawieƒ nale˝y pozostawiç uruchomio-
ny silnik.
6709-2. Ustawienia w∏asne
Funkcje podlegajàce
zmianie ustawieƒ
Ró˝norodne elektronicznie
sterowane funkcje w tym samo-
chodzie majà mo˝liwoÊç zmiany
ustawieƒ niektórych parame-
trów. Ustawienia te mogà zo-
staç zmienione za pomocà
wyÊwietlacza wielofunkcyjne-
go, systemu nawigacji/systemu
multimedialnego lub przez
autoryzowanà stacj´ obs∏ugi
Toyoty lub inny specjalistyczny
warsztat.
Niektóre ustawienia sà sprz´˝one
z innymi i wraz z nimi ulegajà
zmianie. W celu uzyskania szcze-
gó∏owych informacji nale˝y skon-
taktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Zmiana ustawieƒ
43 RAV4 OM42B34E 19/12/18 12:24 Page 670
