1-3. Assistans i nödsituation
Trygghet och säkerhet

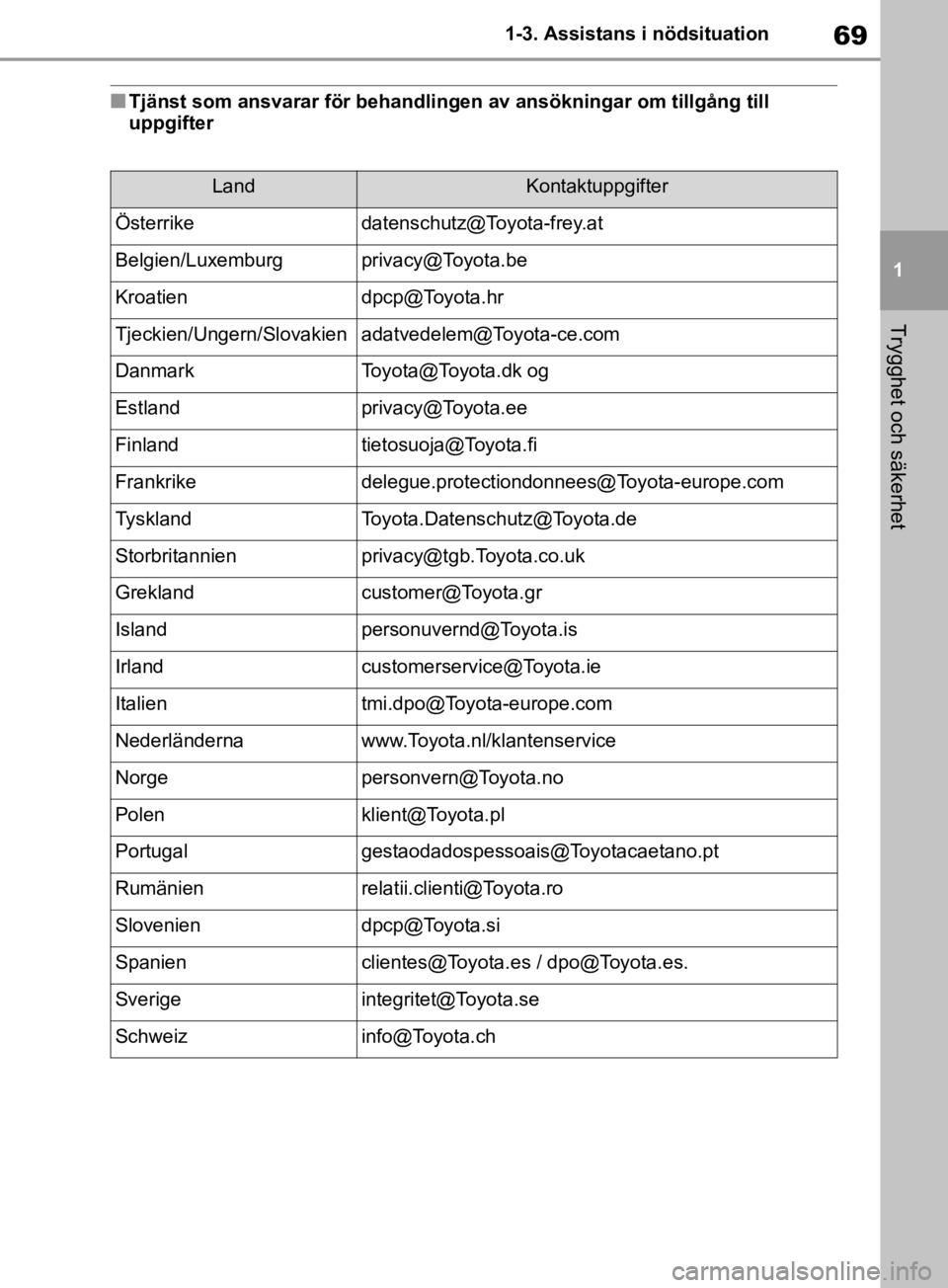

nTjänst som ansvarar för behandlingen av ansökningar om tillgång till
uppgifter
LandKontaktuppgifter
Ö[email protected]
Belgien/[email protected]
[email protected]
Tjeckien/Ungern/[email protected]
[email protected] og
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
Nederländernawww.Toyota.nl/
klantenservice
[email protected]
[email protected]
[email protected]
Rumä[email protected]
[email protected]
[email protected] / [email protected].
[email protected]
[email protected]
OM42C86SE.book Page 69 Wedn esday, October 16, 2019 2:53 PM

73
1
1-4. Hybridsystem
Trygghet och säkerhet

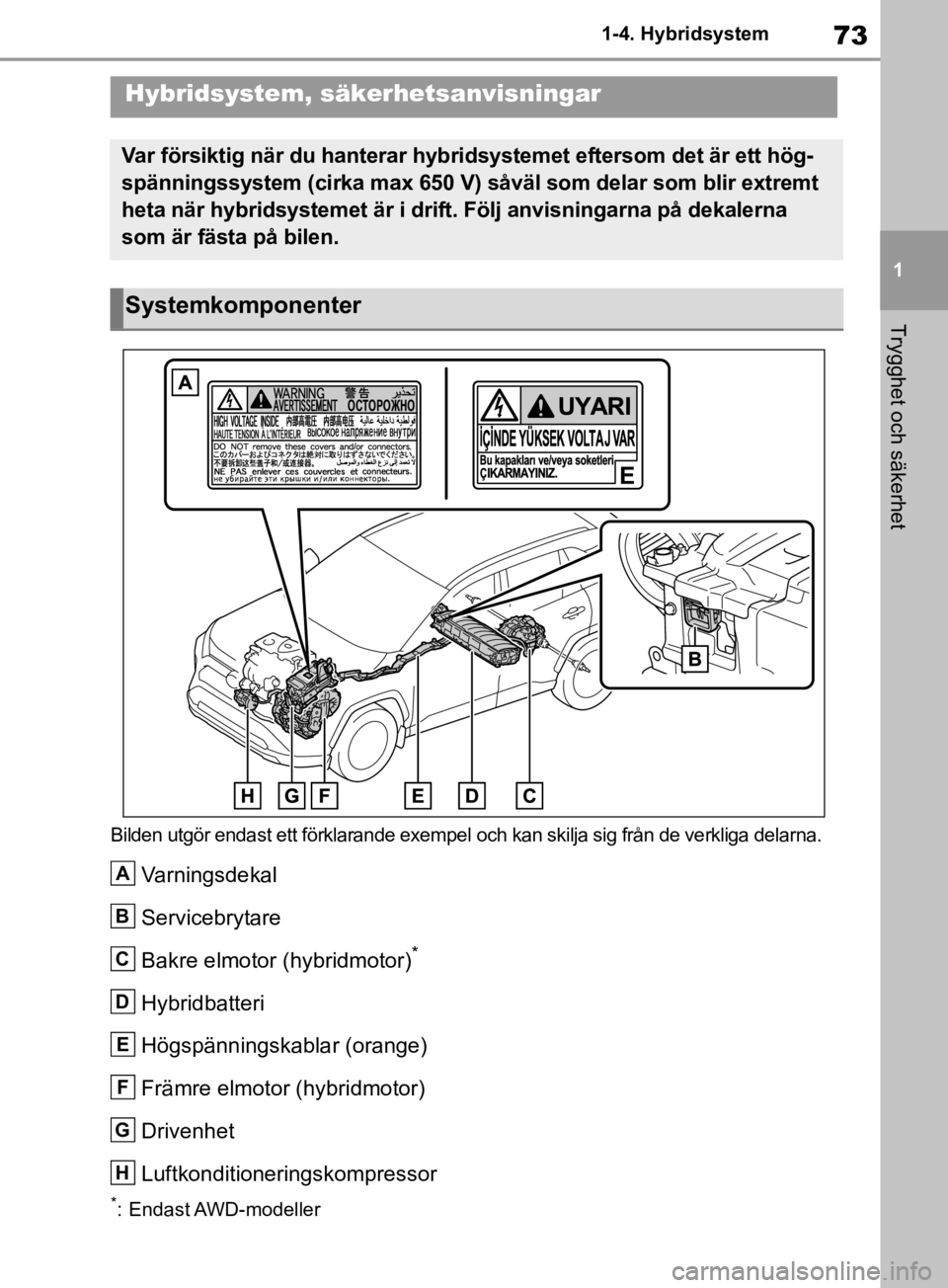

Bilden utgör endast ett förklarande exempel
och kan skilja sig från de verkliga delarna.
Varningsdekal
Servicebrytare
Bakre elmotor (hybridmotor)
*
Hybridbatteri
Högspänningskablar (orange)
Främre elmotor (hybridmotor)
Drivenhet
Luftkonditioneringskompressor
*: Endast AWD-modeller
Hybridsystem, säkerhetsanvisningar
Var försiktig när du hanterar hybridsystemet eftersom det är ett hög-
spänningssystem (cirka max 650 V) såväl som delar som blir extremt
heta när hybridsystemet är i drift. Följ anvisningarna på dekalerna
som är fästa på bilen.
Systemkomponenter
A
B
C
D
E
F
G
H
OM42C86SE.book Page 73 Wednesday, October 16, 2019 2:53 PM

741-4. Hybridsystem
nOm du får slut på bränsle
Om bilen har fått slut på bränsle och hy-
bridsystemet inte kan startas ska du fylla
på tillräckligt med bensin så att var-
ningslampan för låg bränslenivå
( sid. 425) slocknar. Om bränslenivån
i tanken är extremt låg kan hybridsyste-
met eventuellt inte startas. (Standard-
mängden bränsle är cirka 8,8 liter när bi-
len står på plant underlag. Volymen kan
variera om bilen står på sluttande under-
lag. Fyll på extra bränsle om bilen står
på en sluttning.)
nElektromagnetiska vågor
lHögspänningsdelar och -kablar på hy-
bridbilar innehåller elektromagnetiska
skydd och avger därför ungefär sam-
ma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar
eller hemelektronisk utrustning.
lDin bil kan orsaka ljudstörningar i radi-
odelar som tillverkats av tredje part.
nHybridbatteri
Hybridbatteriet har begränsad livs-
längd. Hybridbatteriets livslängd kan va-
riera beroende på körstil och körförhål-
landen.
nFörsäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp
enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
VARNING
nSäkerhetsåtgärder högspänning
Denna bil har både likström (DC) och
växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström
och växelström är mycket farliga och
kan orsaka svåra brännskador eller
elektriska stötar vilket kan leda till svå-
ra eller livshotande skador.
lDu ska aldrig vidröra, ta isär, demon-
tera eller byta ut högspänningskom-
ponenter, högspänningskablar eller
deras anslutningar.
lHybridsystemet kan bli mycket
varmt efter start eftersom det använ-
der högspänning. Var mycket försik-
tig med såväl högspänningen som
den höga temperaturen och lyd alltid
texten på varningsdekalerna som är
fästa på bilen.
lFörsök aldrig att öppna inspektions-
öppningen till servicekontakten som
är placerad under baksätet. Service-
brytaren, som är en del av högspän-
ningssystemet, ska bara användas
vid servicetillfällen.
nFörsiktighet vid bilolyckor
Observera följande säkerhetsanvis-
ningar för att minska risken för svåra
eller livshotande skador:
lKör av bilen från vägen, placera väx-
elspaken i P, ansätt parkeringsbrom-
sen och stäng av hybridsystemet.
lRör aldrig högspänningskomponen-
ter, kablar och anslutningsdon.
OM42C86SE.book Page 74 Wedn esday, October 16, 2019 2:53 PM

3606-2. Underhåll
6-2.Underhåll
nVem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick
rekommenderar Toyota att alla kontroller
och reparationer samt allt underhåll ut-
förs av en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning. För reparationer och
underhåll som täcks av bilens garanti
bör du uppsöka en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad som
använder originaldelar från Toyota vid
alla slags reparatio ner. Det kan också
vara fördelaktigt att använda auktorise-
rade Toyota-återförsäljare eller Toyota-
verkstäder för reparationer som inte
täcks av bilens garanti. På grund av att
de är erfarna specialister på Toyotabilar
kan medlemmar av Toyotas nätverk hjäl-
pa dig vid alla typer av problem som kan
dyka upp.
Din Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med mot-
svarande kvalifikatione r och utrustning
utför noggrant alla moment enligt servi-
ceschemat – tillförlitligt och ekonomiskt
– tack vare sin erfarenhet av Toyotabilar.Regelbundet underhåll bör utföras
vid angivna intervall enligt service-
schemat.
Komplett information om service och
underhåll finns i ”Service & Garanti”
i bilhandlingarna.
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du
kan utföra dem själv bara du är lite hän-
dig och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot
både specialverktyg och specialkunska-
per. Överlåt därför viktiga serviceåtgär-
der till kvalificerade tekniker. Även om
du har erfarenhet av att själv arbeta med
bilar rekommenderar vi att du låter en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och ut-
rustning utföra servicearbeten och repa-
rationer.
Varje auktoriserad Toyota-återförsälja-
re eller Toyota-verkst ad noterar utfört
underhåll i bilens garantihäfte vilket är
värdefullt om du någonsin skulle behö-
va garantireparation.
Underhållsbehov
Daglig skötsel och regelbundet
underhåll är nödvändigt för att
din bil ska vara säker och eko-
nomisk att köra. Toyota rekom-
menderar nedanstående un-
derhåll.
VARNING
nOm du inte underhåller din bil
Felaktigt underhåll kan leda till allvar-
liga skador på bilen och i värsta fall
svåra eller livshotande skador.
nHantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna
tillbehör som innehåller bly och blyför-
eningar, kan orsaka hjärnskador.
Tvätta händerna efter hantering.
( sid. 372)
Service enligt
serviceintervall
Arbeten som du kan göra
själv
OM42C86SE.book Page 360 Wednesday, October 16, 2019 2:53 PM

361
6
6-2. Underhåll
Underhåll och skötsel
Skulle du välja att anlita en annan välk-
valificerad och välutrustad verkstad än
en auktoriserad Toyota-verkstad för re-
parationer eller underhåll av din bil re-
kommenderar vi att du begär att verk-
staden arkiverar noteringar om bilens
underhåll.
nBehöver bilen repareras?
Var uppmärksam på förändringar i pre-
standa och ljud liksom andra tecken på
att bilen behöver omedelbar service.
Nedan följer några enkla tecken på att
bilen behöver service:
lMotorn misständer, går ojämnt eller
knackar
lMärkbart minskad kraft
lKonstiga ljud från motorn
lVätskeläckage under bilen (Det är
dock normalt att det droppar vatten
från luftkonditioneringen om den just
använts.)
lAvgasljudet har förändrats (Det kan
tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt
omedelbart kontrollera avgassyste-
met.)
lLufttrycket i däcken verkar lågt, däck-
en tjuter onormalt i varje kurva eller är
ojämnt slitna
lBilen drar åt ena hållet vid körning på
rak och jämn väg
lKonstiga ljud från fjädrar, stötdämpare
eller hjulupphängning
lMinskad bromsverkan, bromspedalen
känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid in-
bromsning
lKylvätsketemperaturen ligger kon-
stant över normalt värde
( sid. 92, 97) Om du observerar något av dessa teck-
en ska du snarast lämna in bilen till en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kva
lifikationer och ut-
rustning.
Din bil kan vara i behov av justering eller
reparation.
OM42C86SE.book Page 361 Wednesday, October 16, 2019 2:53 PM

375
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel

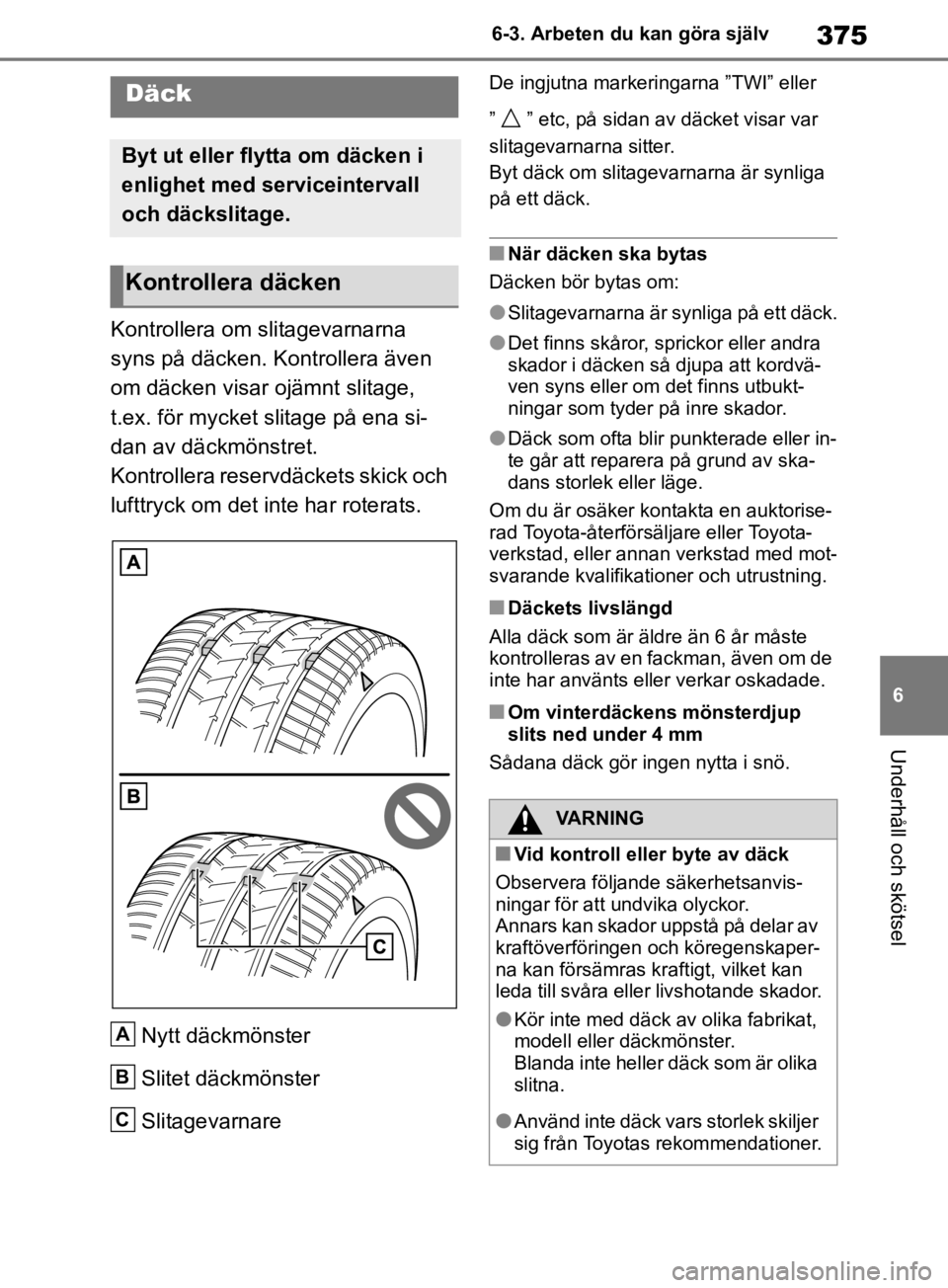

Kontrollera om slitagevarnarna
syns på däcken. Kontrollera även
om däcken visar ojämnt slitage,
t.ex. för mycket slitage på ena si-
dan av däckmönstret.
Kontrollera reservdäckets skick och
lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
De ingjutna markeringarna ”TWI” eller
” ” etc, på sidan av däcket visar var
slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga
på ett däck.
nNär däcken ska bytas
Däcken bör bytas om:
lSlitagevarnarna är synliga på ett däck.
lDet finns skåror, sprickor eller andra
skador i däcken så djupa att kordvä-
ven syns eller om det finns utbukt-
ningar som tyder på inre skador.
lDäck som ofta blir punkterade eller in-
te går att reparera på grund av ska-
dans storlek eller läge.
Om du är osäker kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
nDäckets livslängd
Alla däck som är äldre än 6 år måste
kontrolleras av en fackman, även om de
inte har använts eller verkar oskadade.
nOm vinterdäckens mönsterdjup
slits ned under 4 mm
Sådana däck gör ingen nytta i snö.
Däck
Byt ut eller flytta om däcken i
enlighet med serviceintervall
och däckslitage.
Kontrollera däcken
A
B
C
VARNING
nVid kontroll eller byte av däck
Observera följande säkerhetsanvis-
ningar för att undvika olyckor.
Annars kan skador uppstå på delar av
kraftöverföringen och köregenskaper-
na kan försämras kr aftigt, vilket kan
leda till svåra eller livshotande skador.
lKör inte med däck av olika fabrikat,
modell eller däckmönster.
Blanda inte heller däck som är olika
slitna.
lAnvänd inte däck vars storlek skiljer
sig från Toyotas rekommendationer.
OM42C86SE.book Page 375 Wednesday, October 16, 2019 2:53 PM

3846-3. Arbeten du kan göra själv

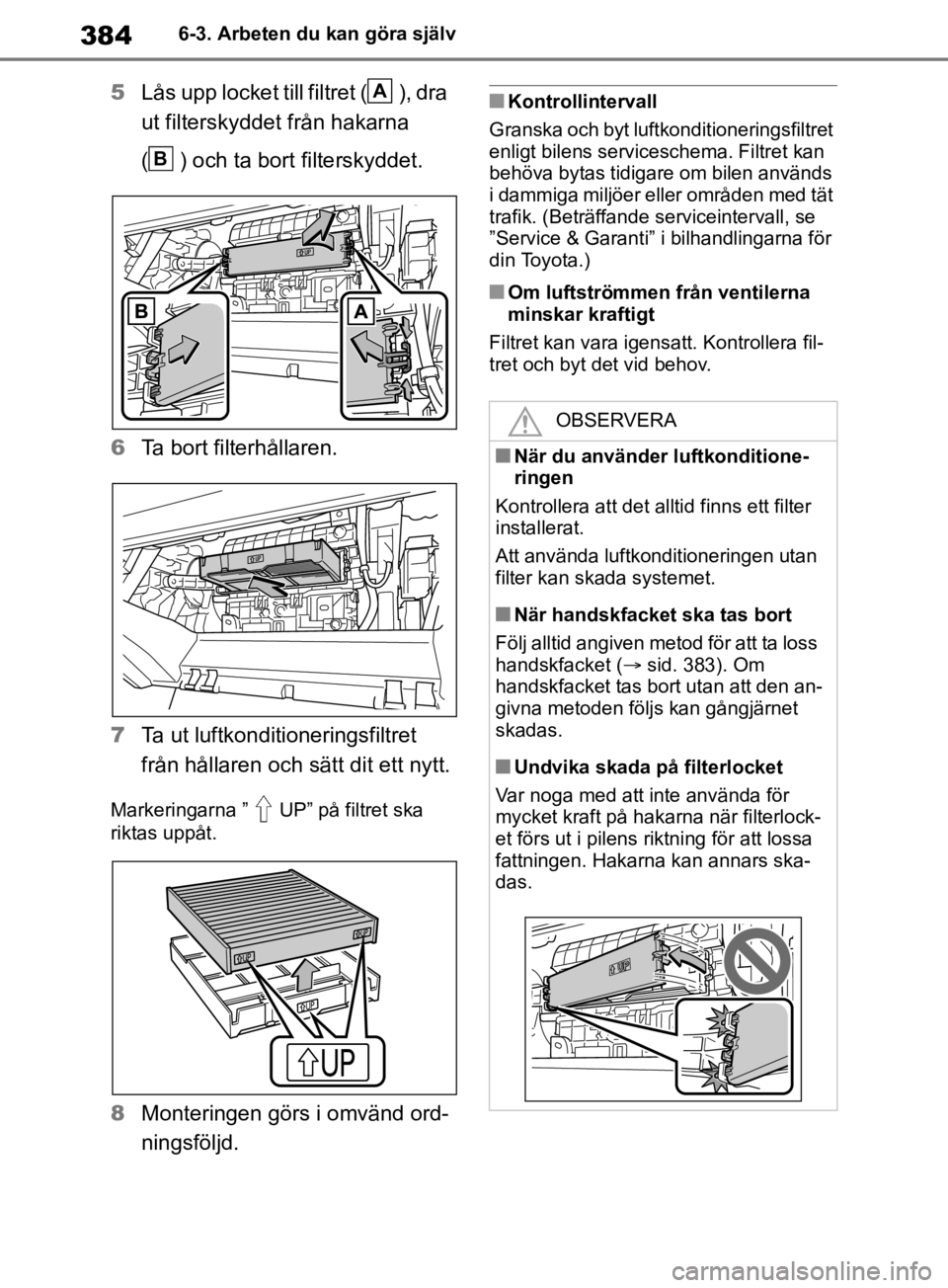

5Lås upp locket till filtret ( ), dra
ut filterskyddet från hakarna
( ) och ta bort filterskyddet.
6 Ta bort filterhållaren.
7 Ta ut luftkonditioneringsfiltret
från hållaren och sätt dit ett nytt.
Markeringarna ” UP” på filtret ska
riktas uppåt.
8Monteringen görs i omvänd ord-
ningsföljd.
nKontrollintervall
Granska och byt luftkonditioneringsfiltret
enligt bilens serviceschema. Filtret kan
behöva bytas tidigare om bilen används
i dammiga miljöer eller områden med tät
trafik. (Beträffande serviceintervall, se
”Service & Garanti” i bilhandlingarna för
din Toyota.)
nOm luftströmmen från ventilerna
minskar kraftigt
Filtret kan vara igensatt. Kontrollera fil-
tret och byt det vid behov.
A
B
OBSERVERA
nNär du använder luftkonditione-
ringen
Kontrollera att det alltid finns ett filter
installerat.
Att använda luftkonditioneringen utan
filter kan skada systemet.
nNär handskfacket ska tas bort
Följ alltid angiven metod för att ta loss
handskfacket ( sid. 383). Om
handskfacket tas bort utan att den an-
givna metoden följs kan gångjärnet
skadas.
nUndvika skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filterlock-
et förs ut i pilens riktning för att lossa
fattningen. Hakarna kan annars ska-
das.
OM42C86SE.book Page 384 Wednesday, October 16, 2019 2:53 PM

387
6
6-3. Arbeten du kan göra själv
Underhåll och skötsel
8
Sätt tillbaka plastniten med en
stjärnskruvmejsel.
nRegelbundet underhåll av luftintag-
sventilen behövs när
I vissa situationer, som när bilen ofta an-
vänds, eller i tät trafik eller dammiga om-
råden kan luftintagsventilen behöva ren-
göras oftare. Beträffande serviceinter-
vall, se ”Service & Garanti” i bilhandling-
arna.
nRengöring av luftintagsventilen
lDamm i luftintagsventilen kan störa
kylningen av hybridbatteriet. Om ladd-
ningen/urladdningen av hybridbatte-
riet blir begränsad kan körsträckan
när bilen körs på elmotorn förkortas
och bränsleförbrukningen kan öka.
Kontrollera och rengör luftintagsventi-
len regelbundet.
lFelaktig hanterin g av skyddet på
luftintagsventilen och filtret kan leda
till att de skadas. Om du har frågor be-
träffande rengöring av filtret ska du
kontakta en auktoriserad Toyota-åter-
försäljare eller Toyo ta-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
nOm ”Underhåll krävs för hybridbat-
teriets kyldelar Se instruktionsbo-
ken” visas på informationsdisplay-
en
lOm det här varningsmeddelandet vi-
sas på informationsdisplayen ska
luftintagets skydd tas bort och filtret
rengöras. ( sid. 385)
lNär luftintagsventilen har rengjorts
ska du starta hy bridsystemet och
kontrollera att varningsmeddelandet
inte visas längre.
Det kan ta 20 minuter efter att hybrid-
systemet startats tills varningsmedde-
landet försvinner. Om varningsmedde-
landet inte försvinner ska du låta en
auktoriserad Toyota-återförsäljare el-
ler Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
kontrollera bilen.
VARNING
nRengöring av luftintagsventilen
lAnvänd inte vatten eller annan
vätska för rengöring av luftintags-
ventilen. Om vatten kommer på hy-
bridbatteriet eller andra komponen-
ter kan en funktionsstörning uppstå.
lSe till att trycka startknappen till av-
stängt läge och stänga av hybrid-
systemet innan du rengör luftintags-
ventilen.
nVid borttagning av skyddet till
luftintagsventilen
Rör inte servicepluggen som sitter nä-
ra luftintagsventilen. ( sid. 74)
OBSERVERA
nRengöring av luftintagsventilen
Använd bara vakuum för att suga ut
damm och blockeringar när du gör
ren luftintagsventilen. Om en tryck-
luftspistol eller liknande används för
att blåsa ut damm och blockeringar
kan dammet eller blockeringarna
tryckas in i luftintagsventilen vilket kan
påverka hybridbatteriets prestanda
och orsaka en funktionsstörning.
OM42C86SE.book Page 387 Wednesday, October 16, 2019 2:53 PM

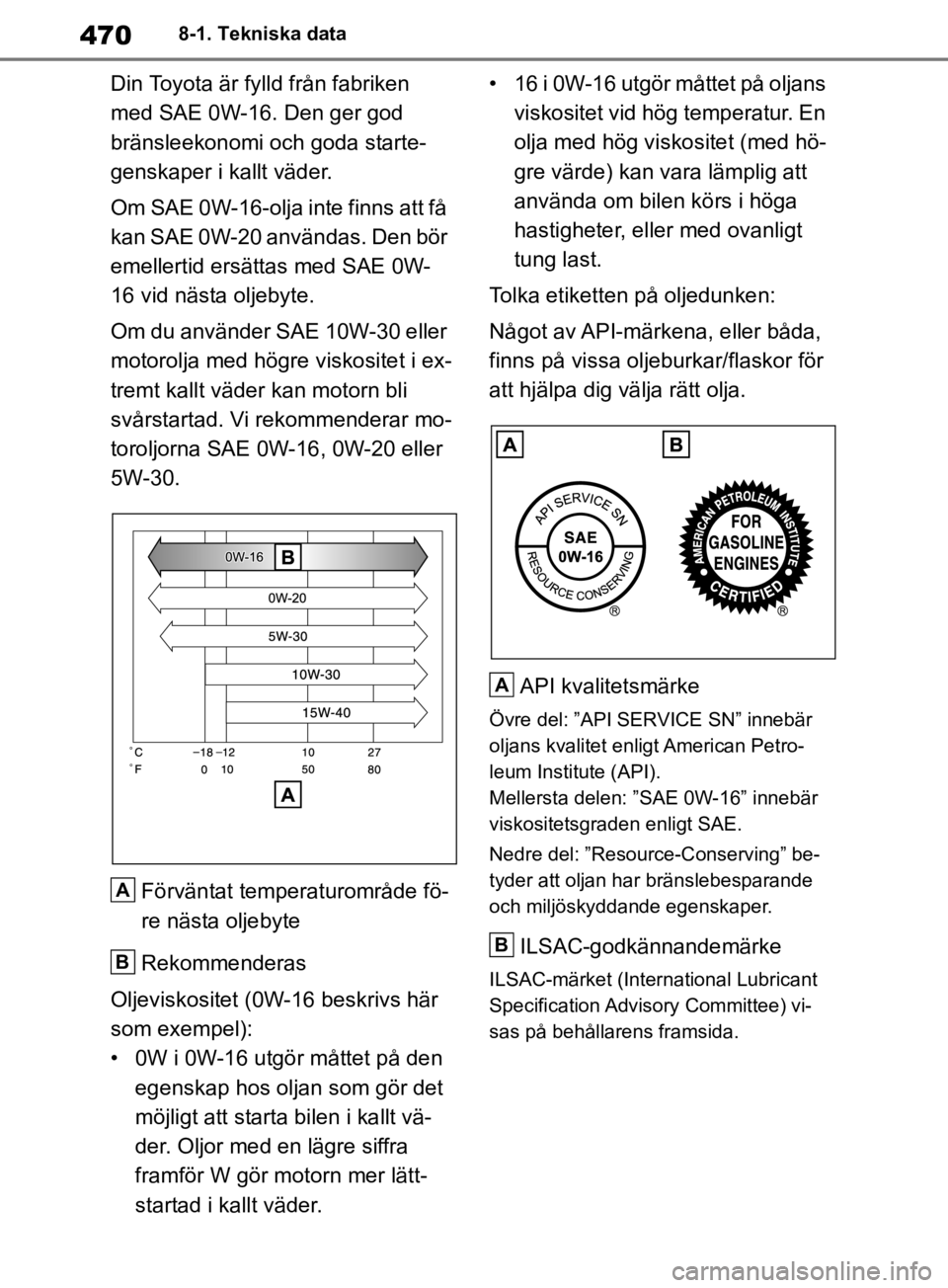

4708-1. Tekniska data
Din Toyota är fylld från fabriken
med SAE 0W-16. Den ger god
bränsleekonomi och goda starte-
genskaper i kallt väder.
Om SAE 0W-16-olja inte finns att få
kan SAE 0W-20 användas. Den bör
emellertid ersättas med SAE 0W-
16 vid nästa oljebyte.
Om du använder SAE 10W-30 eller
motorolja med högre viskositet i ex-
tremt kallt väder kan motorn bli
svårstartad. Vi rekommenderar mo-
toroljorna SAE 0W-16, 0W-20 eller
5W-30.
Förväntat temperaturområde fö-
re nästa oljebyte
Rekommenderas
Oljeviskositet (0W-16 beskrivs här
som exempel):
• 0W i 0W-16 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt vä-
der. Oljor med en lägre siffra
framför W gör motorn mer lätt-
startad i kallt väder. • 16 i 0W-16 utgör måttet på oljans
viskositet vid hög temperatur. En
olja med hög viskositet (med hö-
gre värde) kan vara lämplig att
använda om bilen körs i höga
hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda,
finns på vissa oljeburkar/flaskor för
att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN” innebär
oljans kvalitet enligt American Petro-
leum Institute (API).
Mellersta delen: ”SAE 0W-16” innebär
viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving” be-
tyder att oljan har bränslebesparande
och miljöskyddande egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant
Specification Advisory Committee) vi-
sas på behållarens framsida.
A
B
A
B
OM42C86SE.book Page 470 Wednesday, October 16, 2019 2:53 PM

4868-2. Specialinställning
nAktiv farthållare med radar från 0 km/tim* ( sid. 253)
*: I förekommande fall
nBSM (Dödavinkelvarnare)* ( sid. 270)
*: I förekommande fall
nRCTA (Backvarnare för korsande trafik), funktion*1 ( sid. 270)
*1: I förekommande fall
*2: Den här inställningen är länkad till summervolymen för Toyota parkeringssensor.
Syfte/funktionStandard
inställningAnpassad inställning
Aktiv farthållare med radar och
vägskyltsigenkänning
*PåAvstängd–O–
Syfte/funktionStandard
inställningAnpassad inställning
BSM (Dödavinkelvarnare)PåAvstängd–O–
Ytterbackspeglar,
indikeringslampans ljusstyrkaStarkSvag–O–
Avståndsinställning av varning
för fordon som närmar sig
(känslighet)
Mellanservice
Tidig
–O–
Sen
Endast när
fordon känns av i döda vinkeln
Syfte/funktionStandard
inställningAnpassad inställning
RCTA (Backvarnare för
korsande trafik), funktionPåAvstängd–O–
Summervolym*2Nivå 2Nivå 1–O–Nivå 3
ABC
ABC
ABC
OM42C86SE.book Page 486 Wednesday, October 16, 2019 2:53 PM
