TOYOTA RAV4 2019 Návod na použití (in Czech)

61
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Instalace dětského zádržného
systému použitím bezpečnost-
ního pásu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky. ( S.52, 54)
1 Pokud je instalace dětského zá-
držného systému na sedadlo
spolujezdce vpředu nevyhnutel-
ná, viz seřízení sedadla spolu-
jezdce vpředu na S.49.
2 Nastavte úhel opěradla do nejví-
ce vzpřímené polohy. Když insta-
lujete dětskou sedačku
orientované dopředu, pokud je
mezi dětskou sedačkou a opěra-
dlem mezera, seřiďte úhel opě-
radla tak, až bude dosaženo
dobrého kontaktu.
3 Pokud opěrka hlavy překáží in-
stalaci dětského zádržného sys-
tému, a opěrku hlavy je možné
vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy. ( S.262)
4 Protáhněte bezpečnostní pás
skrz dětský zádržný systém a ja-
zýček zasuňte do přezky. Dejte
pozor, aby pás nebyl překrouce-
ný. Bezpečně připevněte bez-
pečnostní pás k dětskému
zádržnému systému podle poky-
nů přiložených k dětskému zá-
držnému systému.
5 Pokud váš dětský zádržný sys-
tém není vybaven pojistkou
(funkce blokován í bezpečnostní-
ho pásu), zajistěte dětský zádrž-
ný systém použitím blokovací
svorky.
6 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujisti-
li, že je bezpečně upevněn.
( S.62)
Dětský zádržný systém při-
pevněný bezpečnostním pá-
sem

621-2. Bezpečnost dětí

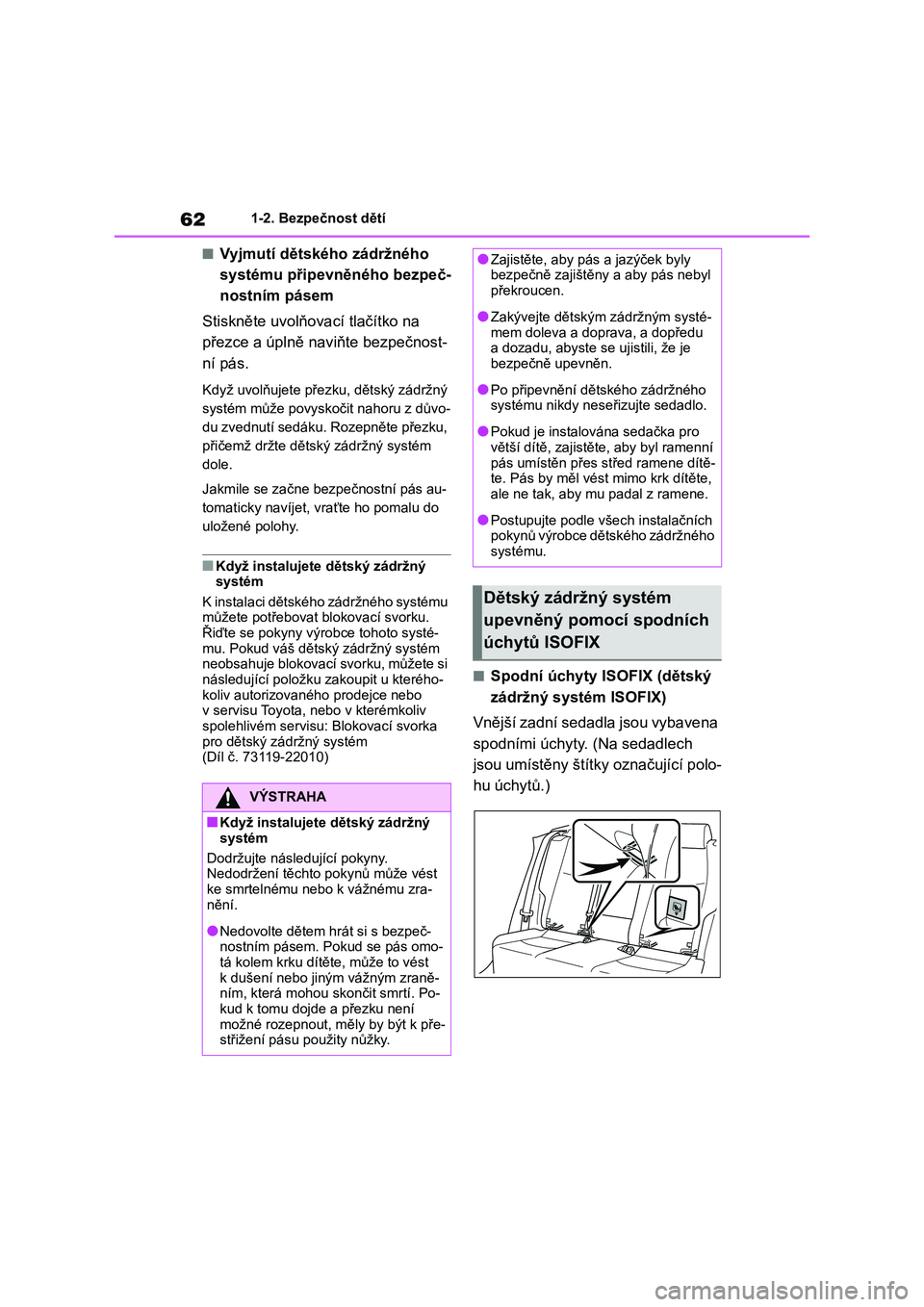

■Vyjmutí dětského zádržného
systému připevněného bezpeč-
nostním pásem
Stiskněte uvolňovací tlačítko na
přezce a úplně naviňte bezpečnost-
ní pás.
Když uvolňujete přez ku, dětský zádržný
systém může povyskočit nahoru z důvo-
du zvednutí sedáku. Rozepněte přezku,
přičemž držte dětský zádržný systém
dole.
Jakmile se začne bezpečnostní pás au-
tomaticky navíjet, vr aťte ho pomalu do
uložené polohy.
■Když instalujete dětský zádržný
systém
K instalaci dětského zádržného systému můžete potřebovat blokovací svorku.
Řiďte se pokyny vý robce tohoto systé-
mu. Pokud váš dět ský zádržný systém neobsahuje blokovací svorku, můžete si
následující položku zakoupit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu: Blokovací svorka
pro dětský zádržný systém (Díl č. 73119-22010)
■Spodní úchyty ISOFIX (dětský
zádržný systém ISOFIX)
Vnější zadní sedadla jsou vybavena
spodními úchyty. (Na sedadlech
jsou umístěny štítky označující polo-
hu úchytů.)VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Nedovolte dětem hrát si s bezpeč-
nostním pásem. Pokud se pás omo- tá kolem krku dítěte, může to vést
k dušení nebo jiným vážným zraně-
ním, která mohou skončit smrtí. Po- kud k tomu dojde a přezku není
možné rozepnout, mě ly by být k pře-
střižení pásu použity nůžky.
●Zajistěte, aby pás a jazýček byly bezpečně zajištěny a aby pás nebyl
překroucen.
●Zakývejte dětským zádržným systé-
mem doleva a doprava, a dopředu
a dozadu, abyste se ujistili, že je bezpečně upevněn.
●Po připevnění dětského zádržného systému nikdy neseř izujte sedadlo.
●Pokud je instalována sedačka pro větší dítě, zajistět e, aby byl ramenní
pás umístěn přes s třed ramene dítě-
te. Pás by měl vést mimo krk dítěte, ale ne tak, aby m u padal z ramene.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.
Dětský zádržný systém
upevněný pomocí spodních
úchytů ISOFIX

63
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Instalace pomocí spodních
úchytů ISOFIX (dětský zádržný
systém ISOFIX)
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky. ( S.52, 54)
1 Nastavte úhel opěradla do nejví-
ce vzpřímené polohy. Když insta-
lujete dětskou sedačku
orientované dopředu, pokud je
mezi dětskou sedačkou a opěra-
dlem mezera, seřiďte úhel opě-
radla tak, až bude dosaženo
dobrého kontaktu.
2 Pokud opěrka hlavy překáží in-
stalaci dětského zádržného sys-
tému, a opěrku hlavy je možné
vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy. ( S.262)
3 Zkontrolujte polohu speciálních
upevňovacích tyčí a nasaďte dět-
ský zádržný systém na sedadlo.
Tyče jsou umístěny v mezeře mezi se-
dákem a opěradlem sedadla.
4 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujisti-
li, že je bezpečně upevněn.
( S.62)
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra- nění.
●Po připevnění dětského zádržného systému nikdy neseř izujte sedadlo.
●Když používáte spodní úchyty, ujis- těte se, že kolem úchytů nejsou žád-
né cizí předměty a že bezpečnostní
pás není zachyce n za dětským zá- držným systémem.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.

641-2. Bezpečnost dětí
■Úchyty horního řemenu
Vnější zadní sedadla jsou vybavena
úchyty horního řemenu.
Úchyty horního řemenu použijte,
když připevňujete horní řemen.
Úchyty horního řemenu
Horní řemen
■Připevnění horního řemene do
úchytů horního řemenu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
1 Vytáhněte opěrku hlavy do nej-
vyšší polohy.
Pokud opěrka hlavy překáží instalaci dětského zádržného systému nebo hor-
ního řemene, a opěrku hlavy je možné
vyjmout, vyjměte opěrku hlavy. ( S.263)
2Zapněte háček do držáku úchytu
horního řemenu a dotáhněte hor-
ní řemen.
Ujistěte se, že je horní řemen bezpečně
uchycen. ( S.62) Když instalujete dětský zádržný systém
se zvednutou opěrkou hlavy, ujistěte se,
že horní řemen proc hází pod opěrkou hlavy.
Háček
Horní řemen
Použití úchytu horního ře-
menu
A
B
9é675$+$
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Pevně upevněte horní řemen a ujis-
těte se, že řemen není překroucen.
●Neupevňujte horní řemen k ničemu
jinému, než k úchytům horního ře- menu.
●Po připevnění dětského zádržného systému nikdy neseř izujte sedadlo.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.
●Když instalujete dětský zádržný sys-
tém se zvednutou opěrkou hlavy,
poté, co je opěrka hlavy zvednuta a pak je upevněn úc hyt horního ře-
menu, nesnižujte opěrku hlavy.
A
B

65
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení
1-3.Asistence v případě nouze
*1: Je-li ve výbavě
*2: Je funkční v oblast i pokrytí eCall. Ná-
zev systému se liší v závislosti na
zemi.
Ty p A
Tlačítko "SOS"*
Indikátory
Mikrofon
Reproduktor
*: Toto tlačítko je určeno pro komunikaci
s operátorem systému eCall.
Jiná tlačítka SOS dostupná v jiných
systémech motorového vozidla se ne-
týkají tohoto zaříz ení a nejsou určena
pro komunikaci s operátorem systému
eCall.
Ty p B
Tlačítko "SOS"*
Indikátory
Mikrofon
Reproduktor
*: Toto tlačítko je určeno pro komunikaci
s operátorem systému eCall.
Jiná tlačítka SOS dostupná v jiných
systémech motorového vozidla se ne-
týkají tohoto zaříz ení a nejsou určena
pro komunikaci s operátorem systému
eCall.
eCall*1, 2
eCall je telematická služba, kte-
rá používá data Global Naviga-
tion Satellite System (GNSS)
a vestavěnou celulární techno-
logii, aby umožn ila provedení
následujících tísňových volání:
Automatická tísňová volání (Au-
tomatické oznámení kolize)
a manuální tísňová volání
(stisknutím tlačítka "SOS").
Tato služba je vyžadována před-
pisy Evropské unie.
Součásti systému
A
B
C
D
A
B
C
D

661-3. Asistence v případě nouze
■Automatická tísňová volání
Pokud se kterýkoliv airbag nafouk-
ne, systém automaticky volá řídicí
centrum eCall.* Příslušný operátor
obdrží polohu vozidla, čas události
a VIN vozidla, a pokusí se domluvit
s cestujícími ve v ozidle, aby posou-
dil situaci. Pokud nejsou cestující
schopni komunikovat, operátor au-
tomaticky pokládá volání za tísňové,
kontaktuje nejbli žšího poskytovate-
le záchranných s lužeb (systém 112
atd.), aby jim popsa l situaci, a vyžá-
dá si vyslání pomoci na místo.
*: V některých případech nemusí být vo-
lání uskutečněno. ( S.67)
■Manuální tísňová volání
V případě nouze st iskněte tlačítko
"SOS", abyste kontaktovali řídicí
centrum eCall.* Příslušný operátor
určí polohu vašeho vozidla, posoudí
situaci a odešle potřebnou pomoc.
Před stisknutím tlačítka "SOS" ote-
vřete kryt.
Pokud stisknete tlačítko "SOS" omylem,
řekněte operátorovi, že se nenacházíte ve stavu tísně.*: V některých případech nemusí být vo-
lání uskutečněno. ( S.67)
Když je spínač POWER zapnut do
ZAPNUTO, červený indikátor bude
svítit 10 sekund a pak bude svítit ze-
lený indikátor, což signalizuje, že je
systém zapnutý. Indikátory signali-
zují následující:
 Pokud se zelený indikátor rozsvítí
a zůstane svítit, systém je zap-
nutý.
 Pokud zelený indikátor bliká 2krát
za sekundu, probíhá automatické
nebo manuální tísňové volání.
 Pokud nesvítí žádný indikátor,
systém není zapnutý.
 Pokud se červený indikátor roz-
svítí kdykoliv jindy, než ihned po-
té, co je spínač POWER zapnut
do ZAPNUTO, systém může mít
poruchu, nebo může být záložní
baterie vybitá.
 Pokud červený indikátor bliká při-
bližně 30 sekund během tísňové-
ho volání, volání bylo přerušeno
nebo je slabý signál mobilních sítí.
Životnost záložní baterie nepřekračuje
3 roky.
■Free/Open Source Software Infor- mation
This product contains Free/Open
Source Software (FOSS).
The license information and/or the
source code of such FOSS can be found
at the following URL.
https://www.denso.com/global/en/
opensource/dcm/toyota/
Tísňové oznamovací službyIndikátory

67
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení

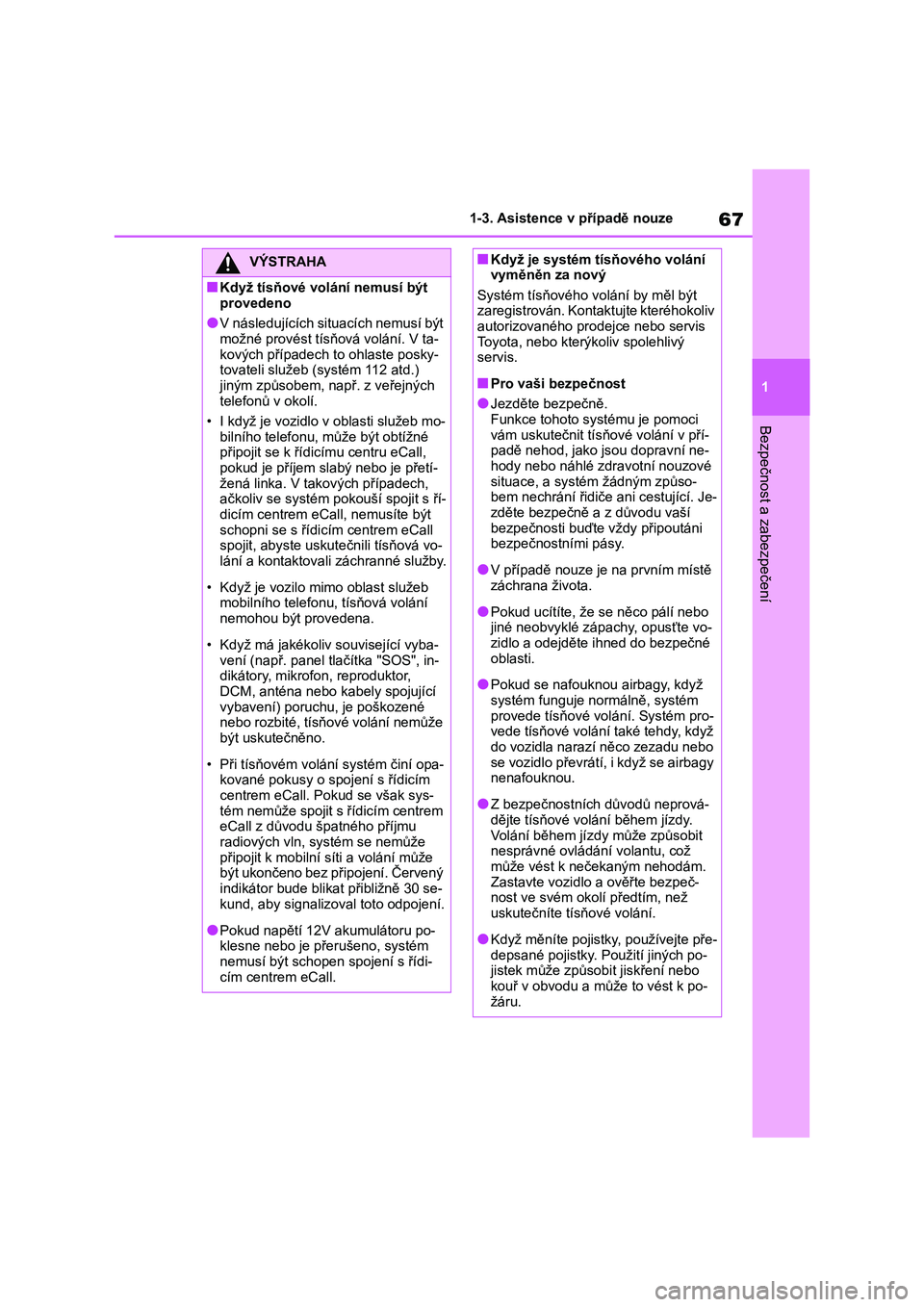

VÝSTRAHA
■Když tísňové volání nemusí být
provedeno
●V následujících situacích nemusí být možné provést tísňov á volání. V ta-
kových případech to ohlaste posky-
tovateli služeb ( systém 112 atd.) jiným způsobem, např. z veřejných
telefonů v okolí.
• I když je vozidlo v oblasti služeb mo-
bilního telefonu, může být obtížné připojit se k řídi címu centru eCall,
pokud je příjem sl abý nebo je přetí-
žená linka. V tako vých případech, ačkoliv se systém pokouší spojit s ří-
dicím centrem eCal l, nemusíte být
schopni se s řídicím centrem eCall spojit, abyst e uskutečnili tísňová vo-
lání a kontaktovali záchranné služby.
• Když je vozilo mimo oblast služeb
mobilního telefonu, tísňová volání
nemohou být provedena.
• Když má jakékoliv související vyba-
vení (např. panel tlačítka "SOS", in- dikátory, mikrofon, reproduktor,
DCM, anténa nebo k abely spojující
vybavení) poruchu, je poškozené nebo rozbité, tísňové volání nemůže
být uskutečněno.
• Při tísňovém volání systém činí opa-
kované pokusy o spojení s řídicím
centrem eCall. Pokud se však sys- tém nemůže spojit s řídicím centrem
eCall z důvodu špatného příjmu
radiových vln, systém se nemůže připojit k mobilní síti a volání může
být ukončeno bez připojení. Červený
indikátor bude blikat přibližně 30 se- kund, aby signalizov al toto odpojení.
●Pokud napětí 12V akumulátoru po- klesne nebo je přerušeno, systém
nemusí být schopen spojení s řídi-
cím centrem eCall.
■Když je systém tísňového volání vyměněn za nový
Systém tísňového vo lání by měl být
zaregistrován. Konta ktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis.
■Pro vaši bezpečnost
●Jezděte bezpečně. Funkce tohoto systému je pomoci
vám uskutečnit tís ňové volání v pří-
padě nehod, jako jsou dopravní ne- hody nebo náhlé zdravotní nouzové
situace, a systém žádným způso-
bem nechrání řidiče ani cestující. Je- zděte bezpečně a z důvodu vaší
bezpečnosti buďt e vždy připoutáni
bezpečnostními pásy.
●V případě nouze je na prvním místě
záchrana života.
●Pokud ucítíte, že se něco pálí nebo
jiné neobvyklé zápa chy, opusťte vo- zidlo a odejděte ih ned do bezpečné
oblasti.
●Pokud se nafouknou airbagy, když
systém funguje normálně, systém
provede tísňové volání. Systém pro- vede tísňové volání také tehdy, když
do vozidla narazí něco zezadu nebo
se vozidlo převrátí, i když se airbagy nenafouknou.
●Z bezpečnostních důvodů neprová-dějte tísňové volání během jízdy.
Volání během jízdy může způsobit
nesprávné ovládán í volantu, což může vést k nečekaným nehodám.
Zastavte vozidlo a ověřte bezpeč-
nost ve svém okolí předtím, než uskutečníte tísňové volání.
●Když měníte pojistky, používejte pře-
depsané pojistky. Použití jiných po- jistek může způsob it jiskření nebo
kouř v obvodu a mů že to vést k po-
žáru.

681-3. Asistence v případě nouze
VÝSTRAHA
●Používání systému, který vydává
kouř nebo neobvykl ý zápach může
způsobit požár. Ihned přestaňte sys- tém používat a konzu ltujte to s kte-
rýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo v kte- rémkoliv spolehlivém servisu.
UPOZORNĚNÍ
■Abyste předešli poškození
Nerozlijte na panel tlačítka "SOS"
žádné tekutiny atd., a nevystavujte ho nárazům.
■Pokud dojde k poruše panelu tla-čítka "SOS", reproduktoru nebo
mikrofonu během tísňového vo-
lání nebo manuální údržbové
kontrole
Nemusí být možné provést tísňová
volání, ověření sta vu systému nebo
komunikovat s operátorem řídicího centra eCall. Pokud dojde k poškoze-
ní některého výše uvedeného vyba-
vení, konzultujte to s kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo v kterémkoliv spo-
lehlivém servisu.

69
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení
■Průběh zpracování dat
Server
Uložení
Zpracování
DCM (Datový komunikační modul)
1 Zákazník aktivuje službu na zákaznickém portálu Toyota a přijme pod-
mínky služby v souladu s GDPR.
2 Server aktivuje službu v DCM a definuje, která data budou shromažďo-
vána.
3 Definovaná data o vozidle jsou shromážděna pomocí DCM.
4 Data jsou sdílena se serverem.
5 Data jsou uložena na serveru.
6 Data jsou zpracována na serveru pro plnění služby.
7 Zpracovaná data jsou prezentována zákazníkovi.
Seznam způsobilých služeb - viz zákaznický portál Toyota.
Přehled systému přidané služby
A
B
C
D

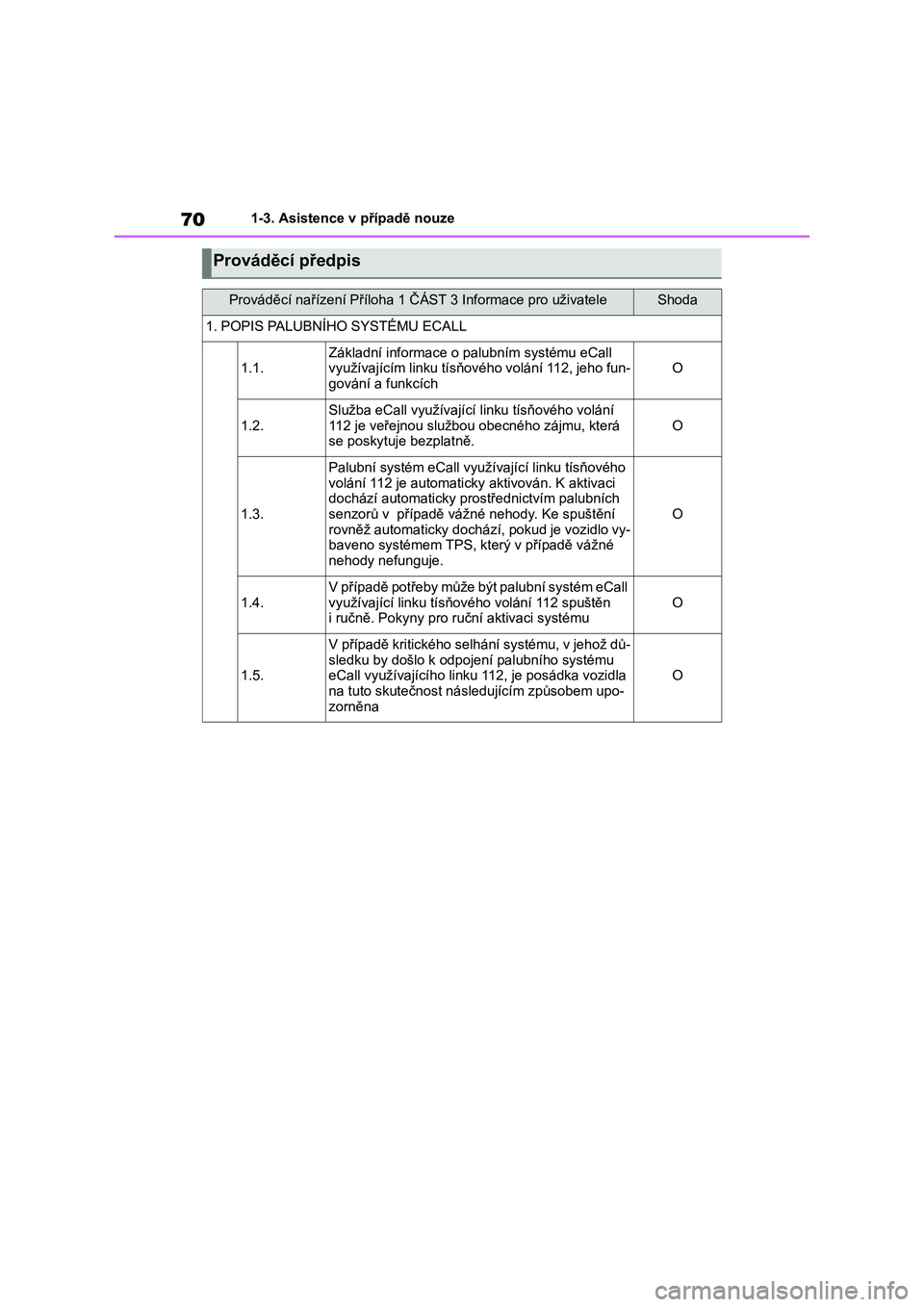

701-3. Asistence v případě nouze
Prováděcí předpis
Prováděcí nařízení Příloha 1 ČÁST 3 Informace pro uživateleShoda
1. POPIS PALUBNÍHO SYSTÉMU ECALL
1.1.Základní informace o palubním systému eCall
využívajícím linku tísňového volání 112, jeho fun-
gování a funkcíchO
1.2.
Služba eCall využívající linku tísňového volání
112 je veřejnou službou obecného zájmu, která
se poskytuje bezplatně.
O
1.3.
Palubní systém eCall využívající linku tísňového
volání 112 je automaticky aktivován. K aktivaci
dochází automaticky prostřednictvím palubních
senzorů v případě vážné nehody. Ke spuštění
rovněž automaticky dochází, pokud je vozidlo vy-
baveno systémem TPS, který v případě vážné
nehody nefunguje.
O
1.4.
V případě potřeby může být palubní systém eCall
využívající linku tísňového volání 112 spuštěn
i ručně. Pokyny pro ruční aktivaci systému
O
1.5.
V případě kritického selhání systému, v jehož dů-
sledku by došlo k odpojení palubního systému
eCall využívajícího linku 112, je posádka vozidla
na tuto skutečnost následujícím způsobem upo-
zorněna
O
