TOYOTA RAV4 2019 Omistajan Käsikirja (in Finnish)

361
6
6-2. Huolto
Huolto ja hoito
nTarvitseeko auto korjausta?
Huomioi muutokset auton suoritusky-
vyssä ja äänissä sekä tarkkaile silmä-
määräisesti, onko auto huollon tar-
peessa. Seuraavassa muutamia merk-
kejä huollon tarpeesta:
lMoottori nykii, ravistaa tai nakuttaa
lHuomattava tehohäviö moottorissa
lMoottorista kuuluu outoja ääniä
lAuton alla on havaittavissa neste-
vuoto. (Huomaa kuitenkin, että veden
valuminen ilmastointijärjestelmästä on
normaalia, jos se on ollut käytössä.)
lPakoputkistosta kuuluu epätavallista
ääntä. (Tämä voi olla osoituksena
vaarallisesta hiilimonoksidi (häkä)
-vuodosta. Aja ikkunat avattuina ja
korjauta järjestelmä välittömästi.)
lTyhjiltä näyttävät renkaat, kova ren-
kaista lähtevä ääni kaarrettaessa, ren-
kaiden epätasainen kuluminen
lAuto puoltaa suoraa ajettaessa tasai-
sella tiellä
lOutoja ääniä auton jousituksesta
lJarrutustehon heikentyminen, jarru-
poljin on joustavan tuntuinen, poljin
painuu lähes lattiaan, auto puoltaa jar-
rutettaessa
lJäähdytysnesteen lämpötila on jatku-
vasti normaalia korkeampi
(S. 92, 97)
Jos havaitset edellä esitettyjä vikoja
autossasi, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon mahdollisim-
man nopeasti.
Autosi saattaa tarvita säätötoimenpi-
teitä tai korjausta.
OM42C86FI.book Page 361 Friday, January 17, 2020 12:03 PM

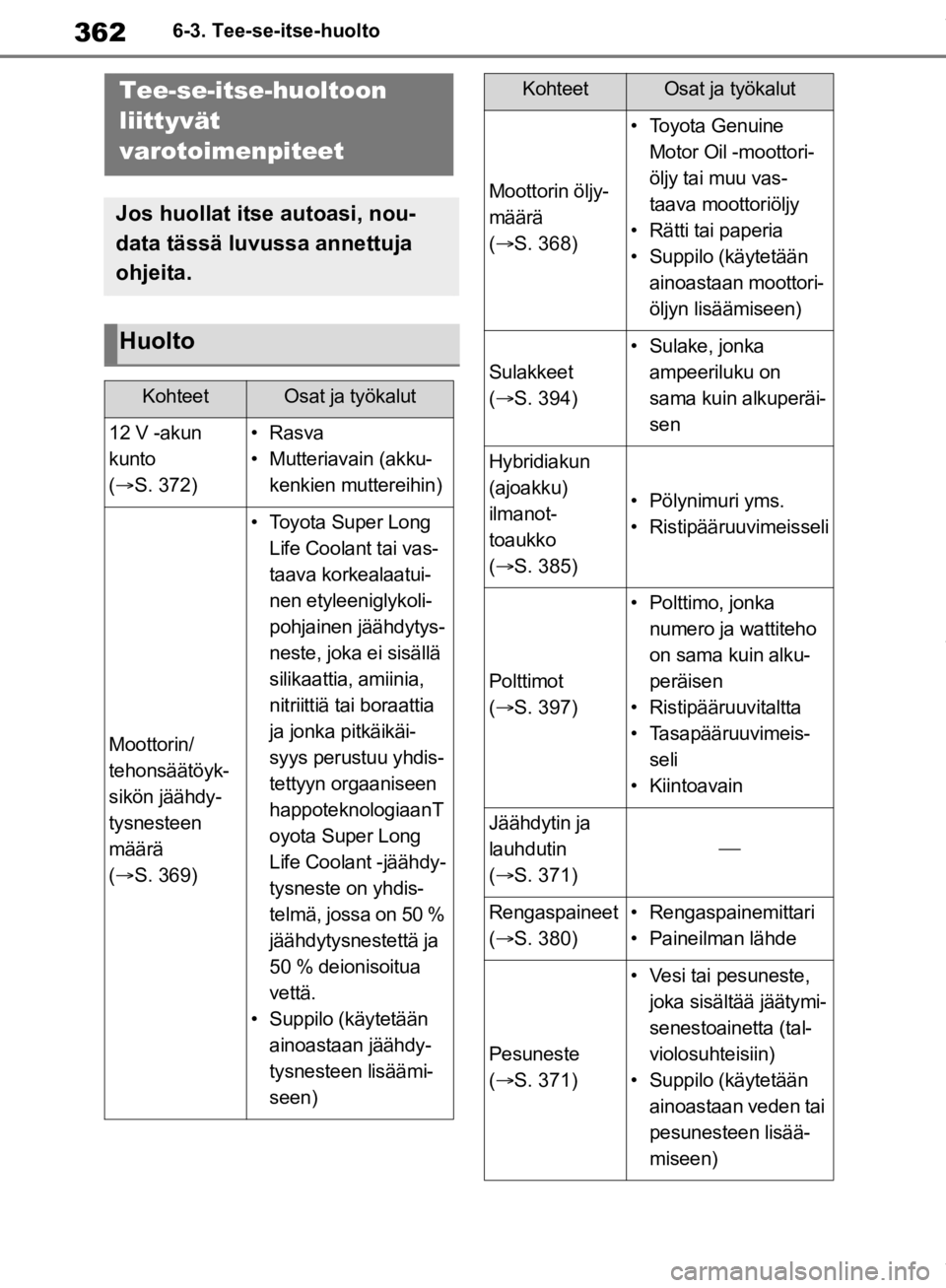

3626-3. Tee-se-itse-huolto
6-3.Tee-se-itse-huolto
Tee-se-itse-huoltoon
liittyvät
varotoimenpiteet
Jos huollat itse autoasi, nou-
data tässä luvussa annettuja
ohjeita.
Huolto
KohteetOsat ja työkalut
12 V -akun
kunto
( S. 372)•Rasva
• Mutteriavain (akku-
kenkien muttereihin)
Moottorin/
tehonsäätöyk-
sikön jäähdy-
tysnesteen
määrä
( S. 369)
• Toyota Super Long
Life Coolant tai vas-
taava korkealaatui-
nen etyleeniglykoli-
pohjainen jäähdytys-
neste, joka ei sisällä
silikaattia, amiinia,
nitriittiä tai boraattia
ja jonka pitkäikäi-
syys perustuu yhdis-
tettyyn orgaaniseen
happoteknologiaanT
oyota Super Long
Life Coolant -jäähdy-
tysneste on yhdis-
telmä, jossa on 50 %
jäähdytysnestettä ja
50 % deionisoitua
vettä.
• Suppilo (käytetään
ainoastaan jäähdy-
tysnesteen lisäämi-
seen)
Moottorin öljy-
määrä
( S. 368)
• Toyota Genuine
Motor Oil -moottori-
öljy tai muu vas-
taava moottoriöljy
• Rätti tai paperia
• Suppilo (käytetään ainoastaan moottori-
öljyn lisäämiseen)
Sulakkeet
( S. 394)
• Sulake, jonka
ampeeriluku on
sama kuin alkuperäi-
sen
Hybridiakun
(ajoakku)
ilmanot-
toaukko
( S. 385)
• Pölynimuri yms.
• Ristipääruuvimeisseli
Polttimot
( S. 397)
• Polttimo, jonka
numero ja wattiteho
on sama kuin alku-
peräisen
• Ristipääruuvitaltta
• Tasapääruuvimeis- seli
• Kiintoavain
Jäähdytin ja
lauhdutin
(  S. 371)

Rengaspaineet
( S. 380)• Rengaspainemittari
• Paineilman lähde
Pesuneste
( S. 371)
• Vesi tai pesuneste,
joka sisältää jäätymi-
senestoainetta (tal-
violosuhteisiin)
• Suppilo (käytetään ainoastaan veden tai
pesunesteen lisää-
miseen)
KohteetOsat ja työkalut
OM42C86FI.book Page 362 Friday, January 17, 2020 12:03 PM

363
6
6-3. Tee-se-itse-huolto
Huolto ja hoito
VAROITUS
Moottoritilassa on useita laitteita ja
nesteitä, jotka saat
tavat yllättäen liik-
kua, kuumentua tai sähköistyä. Nou-
data seuraavia varotoimenpiteitä
estääksesi vakavat vammat ja kuole-
mantapaukset.
nTyöskennellessäsi moottoriti-
lassa
lVarmistu, että kä ynnistyspainikkeen
IGNITION ON -merkkivalo ja
READY-merkkivalo ovat molemmat
sammuksissa.
lPidä kädet, vaatetus ja työkalut
poissa puhaltimen läheltä.
lVaro koskettamasta moottoria,
tehonsäätöyksikköä, jäähdytintä,
pakoputkistoa yms., jos ne ovat
ajon jälkeen kuumia. Öljyt ja muut
nesteet saattavat my ös olla kuumia.
lÄlä jätä moottoritilaan mitään hel-
posti syttyvää, kuten paperia tai
räsyjä.
lÄlä tupakoi, aiheuta kipinöitä tai
päästä avotulta 12 V -akun tai polt-
tonesteen läheisyyteen. Polttoaine
ja 12 V -akun akkukaasut ovat her-
kästi syttyviä.
lOle erittäin varovainen työskennel-
lessäsi 12 V -akun lähellä. Akku
sisältää myrkyllistä ja syövyttävää
rikkihappoa.
lOle varovainen, sillä jarruneste
saattaa vahingoittaa käsiäsi ja sil-
miäsi ja auton maalipintoja. Jos
nestettä joutuu silmiisi tai käsiisi,
huuhtele niitä välittömästi puhtaalla
vedellä. Jos olosi on edelleen epä-
miellyttävä, käänny lääkärin puo-
leen.
nTyöskennellessäsi sähköisen
jäähdytystuulettimen tai jäähdyt-
timen säleikön läheisyydessä
Varmista, että käyn nistyspainike on
OFF-toimintatilassa.
Jos käynnistyspaini ke on ON-toimin-
tatilassa, sähkötoiminen jäähdytys-
tuuletin saattaa käynnistyä automaat-
tisesti, jos ilmastointilaite on toimin-
nassa ja/tai jäähdytysnesteen lämpö-
tila on korkea. ( S. 371)
nSuojalasit
Käytä suojalaseja estääksesi lentä-
vien tai putoavien osien, nesteiden
yms. joutumasta silmiisi.
HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna
saattaa aiheuttaa liiallista moottorin
kulumista ilman epäpuhtauksien
takia.
nJos nestettä on liian vähän tai lii-
kaa
On normaalia, että jarrunesteen pinta
säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on kor-
kealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä
nestettä, saattaa järjestelmässä olla
vakava ongelma.
OM42C86FI.book Page 363 Friday, January 17, 2020 12:03 PM

3646-3. Tee-se-itse-huolto
1Vedä kojetaulun alaosassa
näkyvästä kahvasta ulospäin.
Konepelti nousee hieman ylöspäin.
2Vedä varmuushakaa vasem-
malle ja nost a konepelti. 3
Konepelti tuetaan tangolla aset-
tamalla se reikään.
Konepelti
Avaa konepellin lukitus auton
sisäpuolelta.
Konepellin avaaminen
VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla
kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna
auton ollessa liikke essä se saattaa
avautua aiheuttaen onnettomuuden,
josta voi olla seurauksena vakava
loukkaantuminen tai jopa kuolema.
nTuettuasi konepell in tukitangolla
Varmistu, että tuki on kunnolla paikoil-
laan välttyäksesi konepellin putoami-
selta päällesi.
nKun suljet konepellin
Kun suljet konepellin, ole erityisen
varovainen, etteivät sormesi tms. jää
väliin.
OM42C86FI.book Page 364 Friday, January 17, 2020 12:03 PM

365
6
6-3. Tee-se-itse-huolto
Huolto ja hoito
nEdessä
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä
ennen kuin suljet konepellin. Konepel-
lin sulkeminen ilman tukitangon huo-
lellista palauttamista paikalleen voi
aiheuttaa konepellin taipumisen.
Nostopisteet
hallinosturille
Kun käytät hallinosturia, nou-
data nosturin valmistajan käyt-
töohjeita ja suorita toimenpi-
teet turvallisesti.
Kun nostat autosi nosturilla,
aseta nosturi oikein nostopis-
teisiin.
Väärin asetettu nosturi saattaa
vahingoittaa autoasi tai aiheut-
taa henkilövahinkoja.
Nosturin nostopiste
OM42C86FI.book Page 365 Friday, January 17, 2020 12:03 PM

3666-3. Tee-se-itse-huolto
nTakana
OM42C86FI.book Page 366 Friday, January 17, 2020 12:03 PM

367
6
6-3. Tee-se-itse-huolto
Huolto ja hoito
Sulakerasiat (
S. 394)
Moottoriöljyn täyt töaukon korkki (S. 368)
Moottoriöljyn mittatikku ( S. 368)
Jäähdytin ( S. 371)
Sähkötoiminen jäähdytystuuletin
Lauhdutin ( S. 371)
Tehonsäätöyksikön jä ähdytysnestesäiliö (S. 370)
Pesunestesäiliö ( S. 371)
Moottorin jäähdytysnestesäiliö ( S. 369)
n12 voltin akku
S. 372
Moottoritila
Osat
A
B
C
D
E
F
G
H
I
OM42C86FI.book Page 367 Friday, January 17, 2020 12:03 PM

3686-3. Tee-se-itse-huolto
Tarkasta moottoriöljyn määrä mittati-
kulla, kun moottori on käyttölämpöi-
nen ja sammutettu.
nMoottoriöljyn tarkastus
1 Pysäköi auto tasaiselle alustalle.
Lämmitettyäsi moottorin ja sam-
mutettuasi moottorin odota
vähintään 5 minuuttia, että öljy
ehtii laskeutua alas moottorin
öljypohjaan.
2 Pidä räsy alla ja vedä mittatikku
ulos.
3 Puhdista mittatikku räsyllä.
4 Työnnä mittatikku pohjaan asti.
5 Pidä räsy alla ja vedä mittatikku
ulos. Tarkista öljyn määrä mittati-
kusta. Alhainen
Normaali
Ylitäytetty
Mittatikun muoto saattaa poiketa riip-
puen auton tyypistä ja moottorista.
6
Puhdista mittatikku ja työnnä se
takaisin pohjaan asti.
nÖljylaadun tarkistus ja tarvitta-
vien välineiden esiin ottaminen
Tarkista moottorissa olevan öljyn
laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
 Moottoriöljyn valinta
S. 469
 Öljyn määrä (Alhainen  Täysi)
1,5 L
 Kohde
Puhdas suppilo
nMoottoriöljyn lisääminen
Jos lukema mittatikulla on alle tai
vain vähän yli alamerkin, lisää öljyä.
Lisättävän öljyn tulee olla samaa
tyyppiä, jota moottorissa on käytetty.
1 Käännä moottoriöljyn täyttöau-
kon korkki auki vastapäivään.
2 Lisää moottoriöljyä vähän kerral-
laan, tarkasta määrä mittatikusta.
Moottoriöljyn tarkastus ja
öljyn lisääminenA
B
C
OM42C86FI.book Page 368 Friday, January 17, 2020 12:03 PM

369
6
6-3. Tee-se-itse-huolto
Huolto ja hoito
3
Kiinnitä täyttöaukon korkki kään-
täen sitä myötäpäivään.
nMoottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon
aikana. Seuraavissa t ilanteissa öljynkulu-
tus voi kasvaa ja moottoriöljyä saatetaan
joutua lisäämään moottoriin öljynvaihto-
jen välillä.
lKun moottori on uusi, kuten silloin, kun
auto on juuri hankittu tai jos moottori on
vaihdettu
lJos käytetään huonolaatuista, tai vis-
kositeetiltaan vääränlaista öljyä
lJos ajetaan korkeilla moottorin käyn-
tinopeuksilla, tai hinattaessa raskaalla
kuormalla tai silloin, jos kiihdytetään ja
hidastetaan toistuvasti
lJos auto jätetään joutokäynnille pit-
käksi aikaa, tai kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
Jäähdytysnesteen määrä on
oikealla tasolla, jos pinta on neste-
säiliön FULL- ja LOW-viivojen
välissä, hybridijärjestelmän ollessa
kylmä.
nMoottorin jäähdytysnestesäiliö
Jäähdytysnestesäiliön korkki
VAROITUS
nKäytetty moottoriöljy
lKäytetty moottoriöljy sisältää haitalli-
sia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyö-
pää. Vältä pitkittynyttä ja toistuvaa
ihokosketusta käytetyn öljyn kanssa.
Öljy on paras poistaa iholta pese-
mällä huolellisesti vedellä ja saip-
pualla.
lHävitä käytetty öljy ja öljynsuodatin
vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei
saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai
maahan. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun luotettavaan kor-
jaamoon, huoltoasemaan tai auto-
tarvikeliikkeeseen tarkempien ohjei-
den saamiseksi kierrätyksestä ja
hävittämisestä.
lÄlä jätä käytettyä öljyä lasten ulottu-
ville.
HUOMAA
nVakavien moottorivaurioiden
estämiseksi
Tarkasta öljyn m äärä säännöllisesti.
nJos vaihdat moottorin öljyn
lVaro, ettei öljyä pääse valumaan
moottorin osien päälle.
lVältä ylitäyttämistä, seurauksena voi
olla moottorivaurio.
lTarkista öljymäärä mittatikulla joka
kerta, kun tankkaat auton.
lVarmista, että moottoriöljyn täyttöau-
kon korkki on kunnolla kiinni.
nJos öljyä läikkyy moottorin suo-
juksen päälle
Estääksesi moottorin suojusta vahin-
goittumasta poista öljy moottorin suo-
juksesta mahdollisimman pian neut-
raalilla pesuaineella. Älä käytä orgaa-
nisia liuottimia kuten jarrujen puhdis-
tusaineita.
Jäähdytysnesteen tarkastus
A
OM42C86FI.book Page 369 Friday, January 17, 2020 12:03 PM

3706-3. Tee-se-itse-huolto
FULL-merkki
LOW-merkki
Jos pinta on alle LOW-viivan, lisää
jäähdytysnestettä aina FULL-viivaan
asti. (S. 460)
nTehonsäätöyksikön
jäähdytysnestesäiliö
Jäähdytysnestesäiliön korkki
FULL-merkki
LOW-merkki
Jos pinta on alle LOW-viivan, lisää
jäähdytysnestettä aina FULL-viivaan
asti. ( S. 462)
nJäähdytysnesteen valinta
Käytä vain Toyota Super Long Life Coo-
lant- jäähdytysnestettä tai vastaavaa
korkealaatuista etyleeniglykolipohjaista
jäähdytysnestettä, joka ei sisällä sili-
kaattia, amiinia, nitriittiä tai boraattia ja
jonka pitkäikäisyys perustuu yhdistet-
tyyn orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdy-
tysneste on sekoitus, jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua
vettä. (Minimilämpötila: -35° C)
Jos haluat lisätietoja jäähdytysnes-
teestä, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon.
nJos jäähdytysnesteen pinta laskee
pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdyttimet,
letkut, moottorin/tehonsäätöyksikön säi-
liöiden korkit, tyhjennystulppa sekä vesi-
pumppu.
Jos et havaitse vuot oa, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia
korkki ja mahdolliset vuodot jäähdytys-
järjestelmässä.B
C
A
B
C
VAROITUS
nKun hybridijärjestelmä on kuuma
Älä poista moottorin/tehonsäätöyksi-
kön jäähdytysnestesäiliöiden kork-
keja.
Jäähdytysjärjestelmässä saattaa olla
painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos, jos korkki avataan.
Seurauksena voi olla vakavat henkilö-
vahingot kuten palovammat.
HUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään
vettä, eikä pelkästään pakkasnes-
tettä. Oikea sekoitus vettä ja pakkas-
nestettä takaa oikean voitelun, kor-
roosioneston ja jäähdytyksen. Lue
aina pakkasnesteen tai jäähdytysnes-
teen tuoteseloste.
nJos jäähdytysnestettä läikkyy
Pese neste pois vedellä estääksesi
auton osien ja maalipinnan vahingoit-
tumisen.
OM42C86FI.book Page 370 Friday, January 17, 2020 12:03 PM
