2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Bei Anzeige des analogen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili-
gen Verkaufsgebiet ab.
Bei Anzeige des digitalen Tachometers
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten hängen vom jeweili- gen Verkaufsgebiet ab.

1122-1. Kombiinstrument

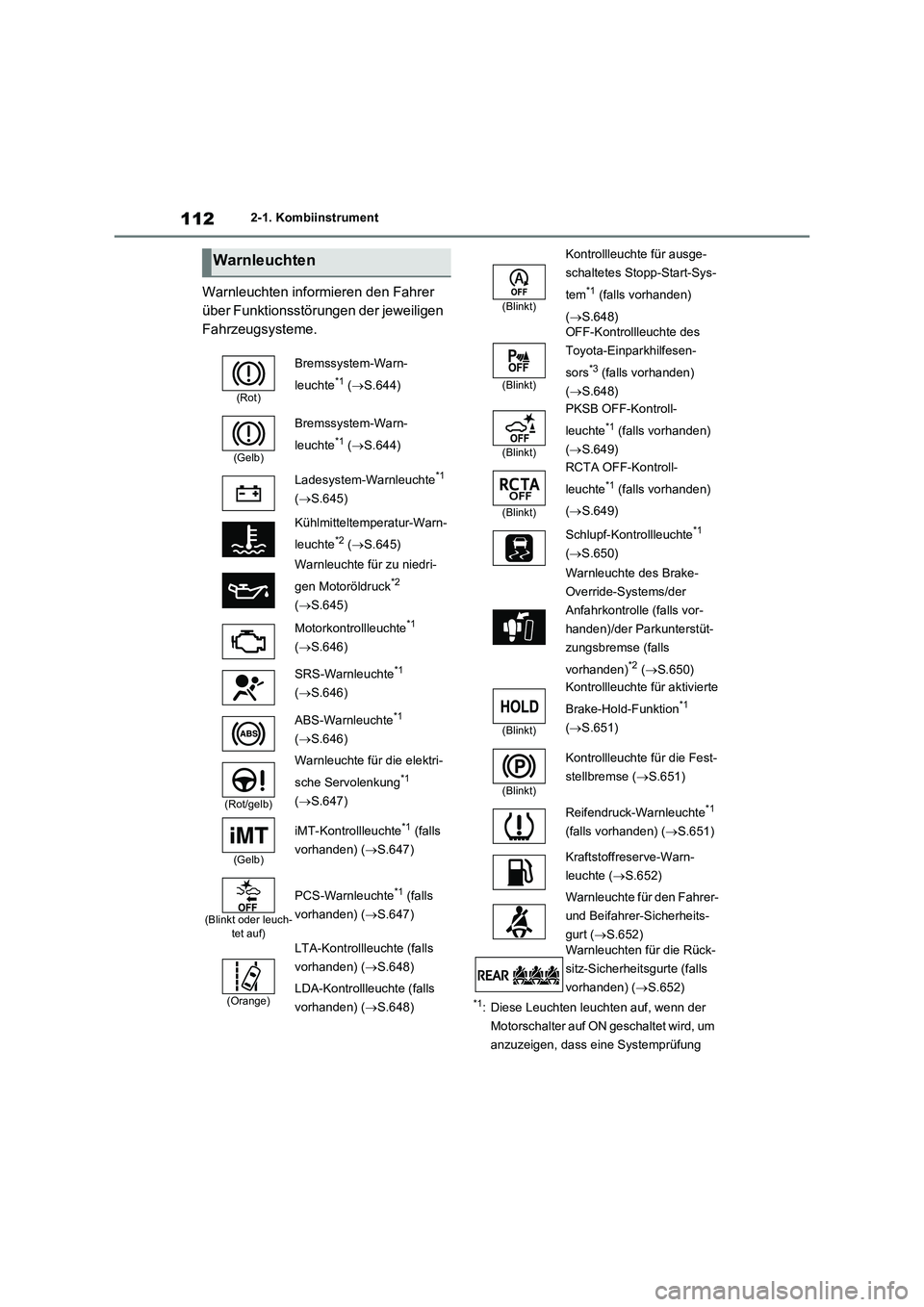

Warnleuchten informieren den Fahrer
über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
*1: Diese Leuchten leuchten auf, wenn der
Motorschalter auf ON geschaltet wird, um
anzuzeigen, dass eine Systemprüfung
Warnleuchten
(Rot)
Bremssystem-Warn-
leuchte
*1 (S.644)
(Gelb)
Bremssystem-Warn-
leuchte
*1 (S.644)
Ladesystem-Warnleuchte
*1
(S.645)
Kühlmitteltemperatur-Warn-
leuchte
*2 (S.645)
Warnleuchte für zu niedri-
gen Motoröldruck
*2
(S.645)
Motorkontrollleuchte
*1
(S.646)
SRS-Warnleuchte
*1
(S.646)
ABS-Warnleuchte
*1
(S.646)
(Rot/gelb)
Warnleuchte für die elektri-
sche Servolenkung
*1
(S.647)
(Gelb)
iMT-Kontrollleuchte*1 (falls
vorhanden) (S.647)
(Blinkt oder leuch-
tet auf)
PCS-Warnleuchte*1 (falls
vorhanden) (S.647)
(Orange)
LTA-Kontrollleuchte (falls
vorhanden) (S.648)
LDA-Kontrollleuchte (falls
vorhanden) (S.648)
(Blinkt)
Kontrollleuchte für ausge-
schaltetes Stopp-Start-Sys-
tem
*1 (falls vorhanden)
(S.648)
(Blinkt)
OFF-Kontrollleuchte des
Toyota-Einparkhilfesen-
sors
*3 (falls vorhanden)
(S.648)
(Blinkt)
PKSB OFF-Kontroll-
leuchte
*1 (falls vorhanden)
(S.649)
(Blinkt)
RCTA OFF-Kontroll-
leuchte
*1 (falls vorhanden)
(S.649)
Schlupf-Kontrollleuchte
*1
(S.650)
Warnleuchte des Brake-
Override-Systems/der
Anfahrkontrolle (falls vor-
handen)/der Parkunterstüt-
zungsbremse (falls
vorhanden)
*2 (S.650)
(Blinkt)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion
*1
(S.651)
(Blinkt)
Kontrollleuchte für die Fest-
stellbremse (S.651)
Reifendruck-Warnleuchte
*1
(falls vorhanden) (S.651)
Kraftstoffreserve-Warn-
leuchte (S.652)
Warnleuchte für den Fahrer-
und Beifahrer-Sicherheits-
gurt (S.652)
Warnleuchten für die Rück-
sitz-Sicherheitsgurte (falls
vorhanden) (S.652)

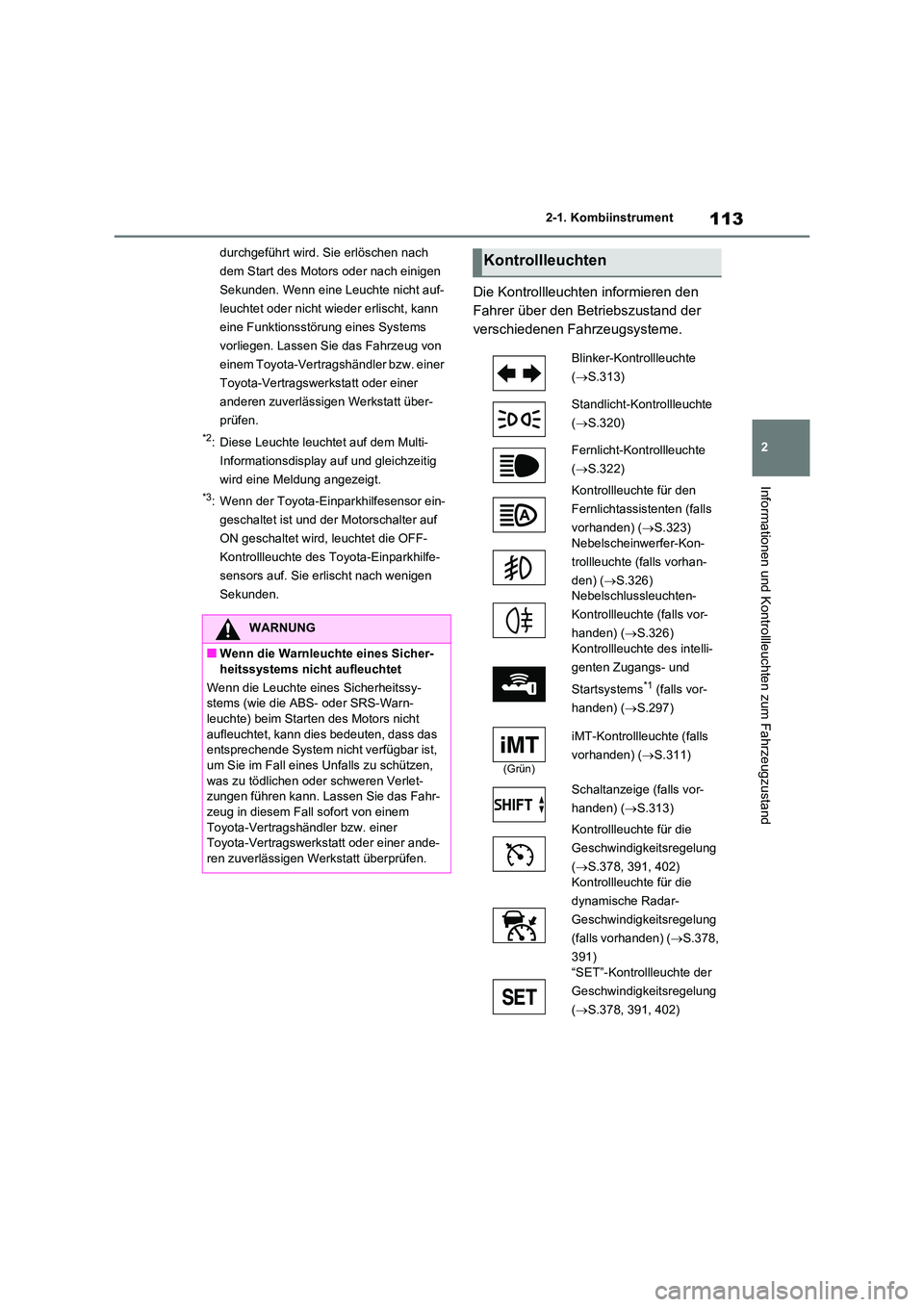

113
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
durchgeführt wird. Sie erlöschen nach
dem Start des Motors oder nach einigen
Sekunden. Wenn eine Leuchte nicht auf-
leuchtet oder nicht wieder erlischt, kann
eine Funktionsstörung eines Systems
vorliegen. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt über-
prüfen.
*2: Diese Leuchte leuchtet auf dem Multi-
Informationsdisplay auf und gleichzeitig
wird eine Meldung angezeigt.
*3: Wenn der Toyota-Einparkhilfesensor ein-
geschaltet ist und der Motorschalter auf
ON geschaltet wird, leuchtet die OFF-
Kontrollleuchte des Toyota-Einparkhilfe-
sensors auf. Sie erlischt nach wenigen
Sekunden.
Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
WARNUNG
■Wenn die Warnleuchte eines Sicher- heitssystems nicht aufleuchtet
Wenn die Leuchte eines Sicherheitssy-
stems (wie die ABS- oder SRS-Warn-
leuchte) beim Starten des Motors nicht
aufleuchtet, kann dies bedeuten, dass das entsprechende System nicht verfügbar ist,
um Sie im Fall eines Unfalls zu schützen,
was zu tödlichen oder schweren Verlet- zungen führen kann. Lassen Sie das Fahr-
zeug in diesem Fall sofort von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
Kontrollleuchten
Blinker-Kontrollleuchte
( S.313)
Standlicht-Kontrollleuchte
( S.320)
Fernlicht-Kontrollleuchte
( S.322)
Kontrollleuchte für den
Fernlichtassistenten (falls
vorhanden) ( S.323)
Nebelscheinwerfer-Kon-
trollleuchte (falls vorhan-
den) ( S.326)
Nebelschlussleuchten-
Kontrollleuchte (falls vor-
handen) ( S.326) Kontrollleuchte des intelli-
genten Zugangs- und
Startsystems*1 (falls vor-
handen) ( S.297)
(Grün)
iMT-Kontrollleuchte (falls
vorhanden) ( S.311)
Schaltanzeige (falls vor-
handen) ( S.313)
Kontrollleuchte für die
Geschwindigkeitsregelung
( S.378, 391, 402)
Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung
(falls vorhanden) ( S.378,
391) “SET”-Kontrollleuchte der
Geschwindigkeitsregelung
( S.378, 391, 402)

1142-1. Kombiinstrument

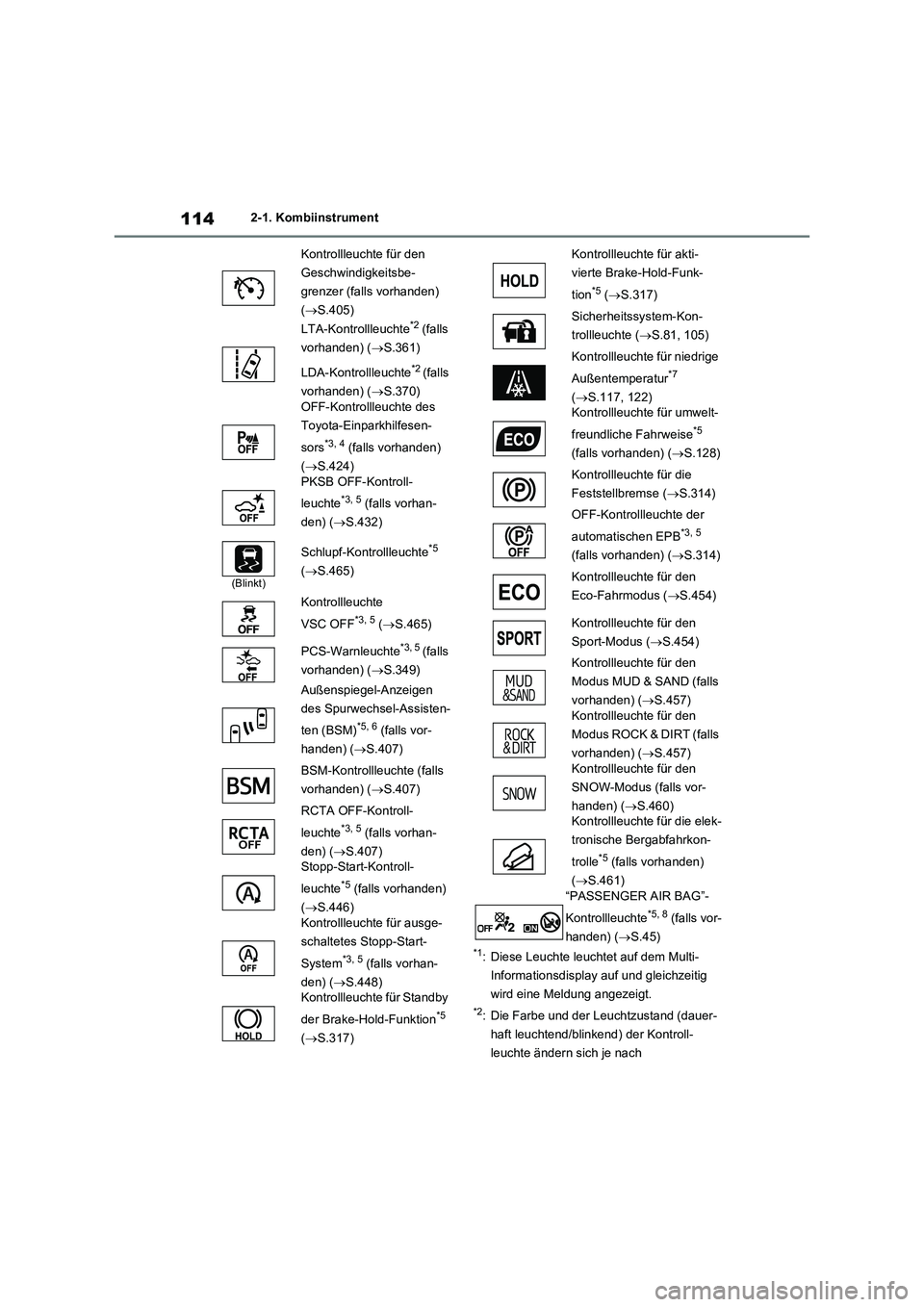

*1: Diese Leuchte leuchtet auf dem Multi-
Informationsdisplay auf und gleichzeitig
wird eine Meldung angezeigt.
*2: Die Farbe und der Leuchtzustand (dauer-
haft leuchtend/blinkend) der Kontroll-
leuchte ändern sich je nach Kontrollleuchte für den
Geschwindigkeitsbe-
grenzer (falls vorhanden)
(S.405)
LTA-Kontrollleuchte
*2 (falls
vorhanden) (S.361)
LDA-Kontrollleuchte
*2 (falls
vorhanden) (S.370)
OFF-Kontrollleuchte des
Toyota-Einparkhilfesen-
sors
*3, 4 (falls vorhanden)
(S.424)
PKSB OFF-Kontroll-
leuchte
*3, 5 (falls vorhan-
den) (S.432)
(Blinkt)
Schlupf-Kontrollleuchte*5
(S.465)
Kontrollleuchte
VSC OFF
*3, 5 (S.465)
PCS-Warnleuchte
*3, 5 (falls
vorhanden) (S.349)
Außenspiegel-Anzeigen
des Spurwechsel-Assisten-
ten (BSM)
*5, 6 (falls vor-
handen) (S.407)
BSM-Kontrollleuchte (falls
vorhanden) (S.407)
RCTA OFF-Kontroll-
leuchte
*3, 5 (falls vorhan-
den) (S.407)
Stopp-Start-Kontroll-
leuchte
*5 (falls vorhanden)
(S.446)
Kontrollleuchte für ausge-
schaltetes Stopp-Start-
System
*3, 5 (falls vorhan-
den) (S.448)
Kontrollleuchte für Standby
der Brake-Hold-Funktion
*5
(S.317)
Kontrollleuchte für akti-
vierte Brake-Hold-Funk-
tion
*5 (S.317)
Sicherheitssystem-Kon-
trollleuchte (S.81, 105)
Kontrollleuchte für niedrige
Außentemperatur
*7
(S.117, 122)
Kontrollleuchte für umwelt-
freundliche Fahrweise
*5
(falls vorhanden) (S.128)
Kontrollleuchte für die
Feststellbremse (S.314)
OFF-Kontrollleuchte der
automatischen EPB
*3, 5
(falls vorhanden) (S.314)
Kontrollleuchte für den
Eco-Fahrmodus (S.454)
Kontrollleuchte für den
Sport-Modus (S.454)
Kontrollleuchte für den
Modus MUD & SAND (falls
vorhanden) (S.457)
Kontrollleuchte für den
Modus ROCK & DIRT (falls
vorhanden) (S.457)
Kontrollleuchte für den
SNOW-Modus (falls vor-
handen) (S.460)
Kontrollleuchte für die elek-
tronische Bergabfahrkon-
trolle
*5 (falls vorhanden)
(S.461)
“PASSENGER AIR BAG”-
Kontrollleuchte
*5, 8 (falls vor-
handen) (S.45)

115
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

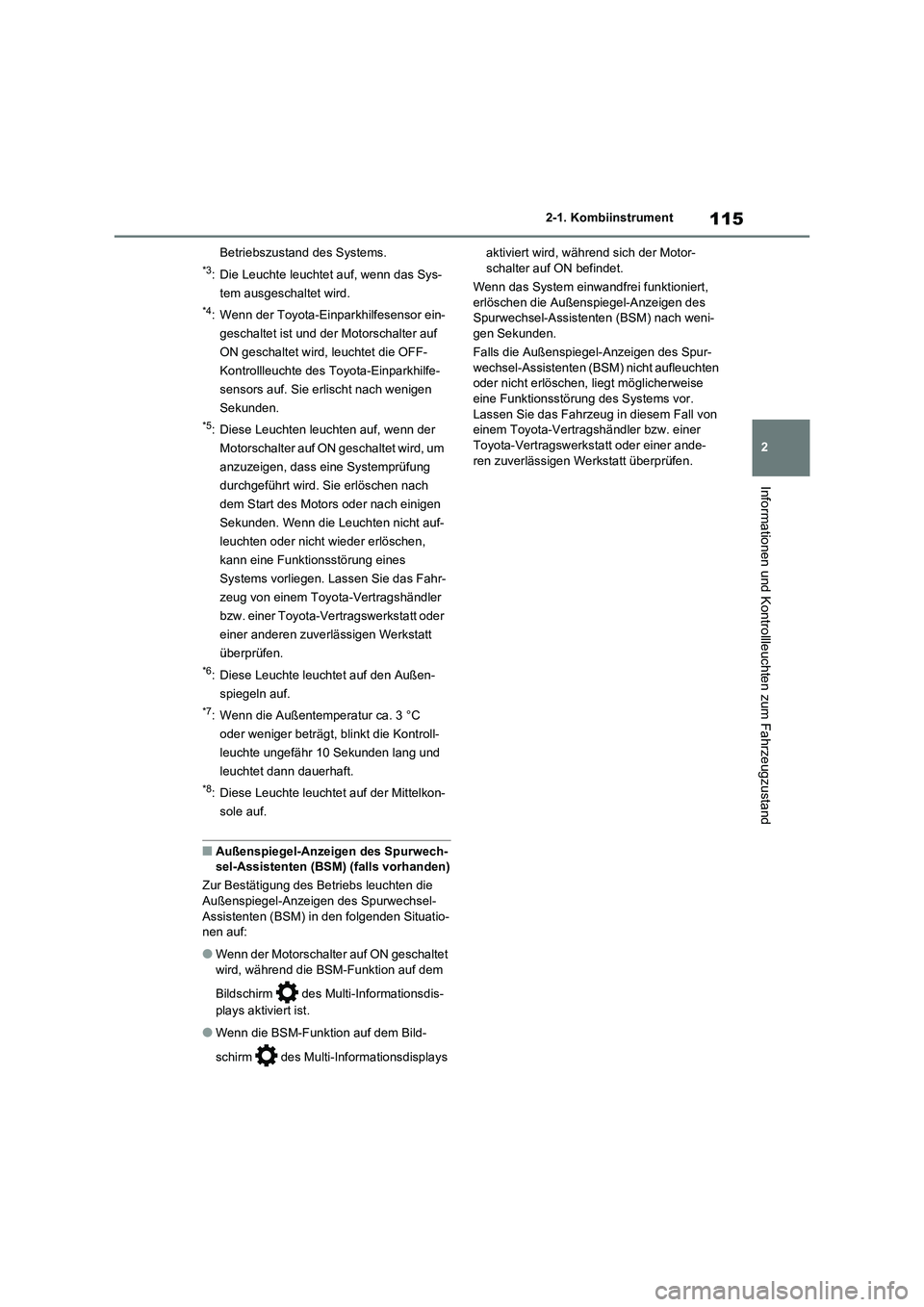

Betriebszustand des Systems.
*3: Die Leuchte leuchtet auf, wenn das Sys-
tem ausgeschaltet wird.
*4: Wenn der Toyota-Einparkhilfesensor ein-
geschaltet ist und der Motorschalter auf
ON geschaltet wird, leuchtet die OFF-
Kontrollleuchte des Toyota-Einparkhilfe-
sensors auf. Sie erlischt nach wenigen
Sekunden.
*5: Diese Leuchten leuchten auf, wenn der
Motorschalter auf ON geschaltet wird, um
anzuzeigen, dass eine Systemprüfung
durchgeführt wird. Sie erlöschen nach
dem Start des Motors oder nach einigen
Sekunden. Wenn die Leuchten nicht auf-
leuchten oder nicht wieder erlöschen,
kann eine Funktionsstörung eines
Systems vorliegen. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt
überprüfen.
*6: Diese Leuchte leuchtet auf den Außen-
spiegeln auf.
*7: Wenn die Außentemperatur ca. 3 °C
oder weniger beträgt, blinkt die Kontroll-
leuchte ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
*8: Diese Leuchte leuchtet auf der Mittelkon-
sole auf.
■Außenspiegel-Anzeigen des Spurwech-
sel-Assistenten (BSM) (falls vorhanden)
Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen des Spurwechsel-
Assistenten (BSM) in den folgenden Situatio-
nen auf:
●Wenn der Motorschalter auf ON geschaltet
wird, während die BSM-Funktion auf dem
Bildschirm des Multi-Informationsdis-
plays aktiviert ist.
●Wenn die BSM-Funktion auf dem Bild-
schirm des Multi-Informationsdisplays aktiviert wird, während sich der Motor-
schalter auf ON befindet.
Wenn das System einwandfrei funktioniert,
erlöschen die Außenspiegel-Anzeigen des
Spurwechsel-Assistenten (BSM) nach weni-
gen Sekunden.
Falls die Außenspiegel-Anzeigen des Spur-
wechsel-Assistenten (BSM) nicht aufleuchten
oder nicht erlöschen, liegt möglicherweise
eine Funktionsstörung des Systems vor.
Lassen Sie das Fahrzeug in diesem Fall von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.

1162-1. Kombiinstrument

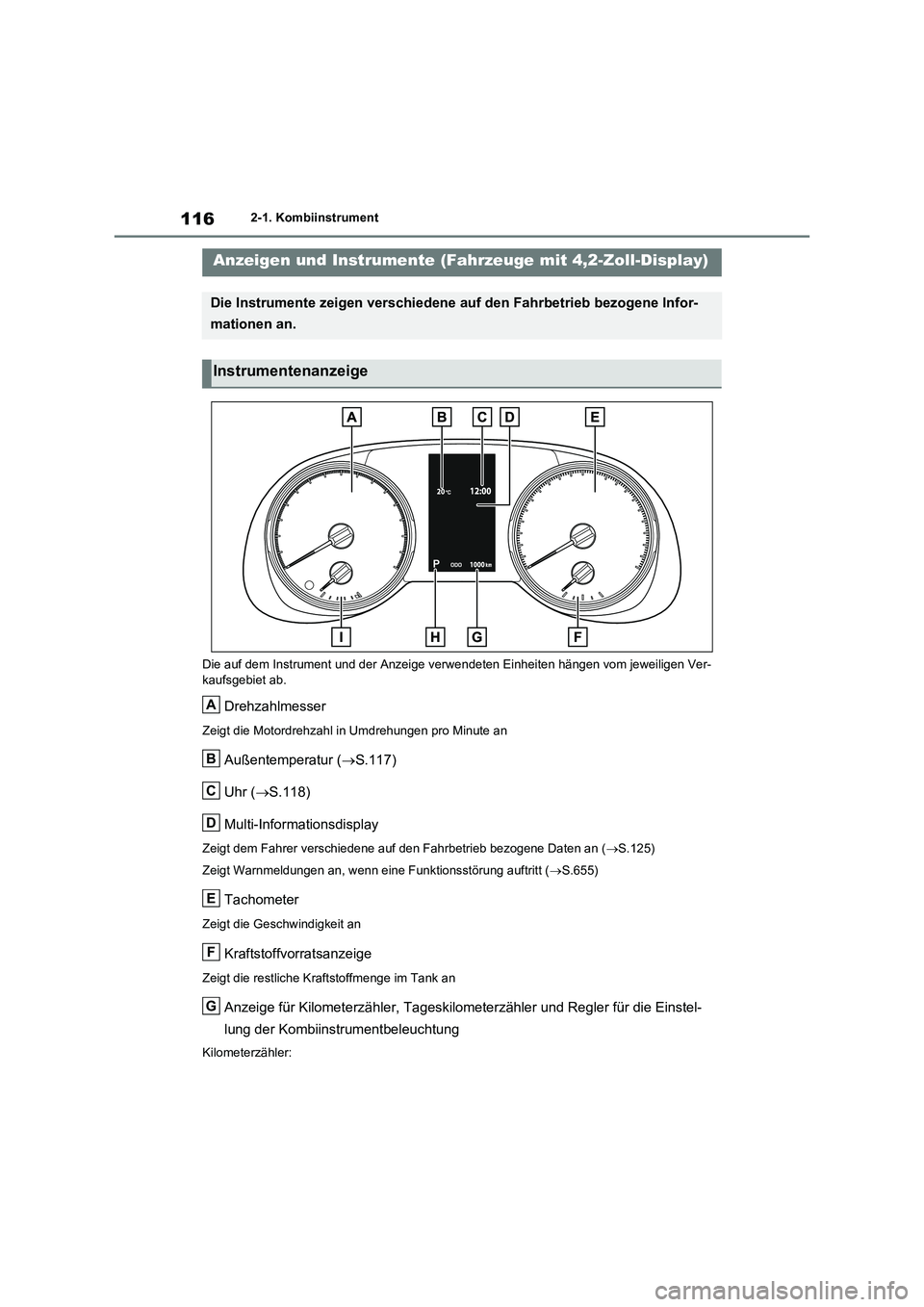

Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver-
kaufsgebiet ab.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Außentemperatur (S.117)
Uhr (S.118)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.125)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.655)
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Kilometerzähler:
Anzeigen und Instrumente (Fahrzeuge mit 4,2-Zoll-Display)
Die Instrumente zeigen verschiedene auf den Fahrbetrieb bezogene Infor-
mationen an.
Instrumentenanzeige
A
B
C
D
E
F
G

117
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

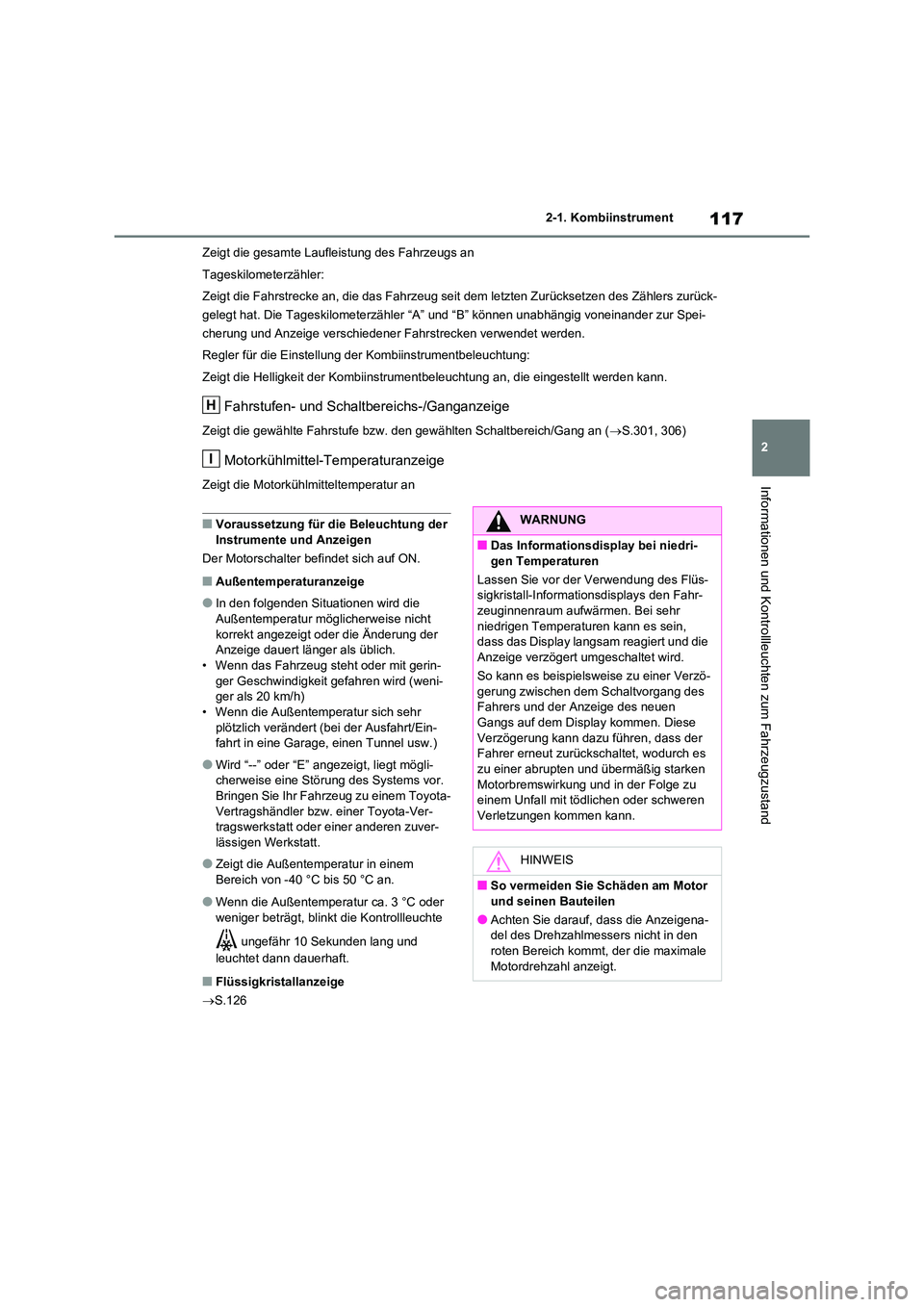

Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Spei-
cherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbel euchtung an, die eingestellt werden kann.
Fahrstufen- und Schaltbereichs-/Ganganzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich/Gang an (S.301, 306)
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
■Voraussetzung für die Beleuchtung der
Instrumente und Anzeigen
Der Motorschalter befindet sich auf ON.
■Außentemperaturanzeige
●In den folgenden Situationen wird die
Außentemperatur möglicherweise nicht korrekt angezeigt oder die Änderung der
Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit gerin- ger Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt mögli-
cherweise eine Störung des Systems vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota-
Vertragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einer anderen zuver-
lässigen Werkstatt.
●Zeigt die Außentemperatur in einem
Bereich von -40 °C bis 50 °C an.
●Wenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
■Flüssigkristallanzeige
 S.126
H
I
WARNUNG
■Das Informationsdisplay bei niedri-
gen Temperaturen
Lassen Sie vor der Verwendung des Flüs- sigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr
niedrigen Temperaturen kann es sein, dass das Display langsam reagiert und die
Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzö-
gerung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen
Gangs auf dem Display kommen. Diese
Verzögerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es
zu einer abrupten und übermäßig starken
Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen kann.
HINWEIS
■So vermeiden Sie Schäden am Motor
und seinen Bauteilen
●Achten Sie darauf, dass die Anzeigena- del des Drehzahlmessers nicht in den
roten Bereich kommt, der die maximale
Motordrehzahl anzeigt.

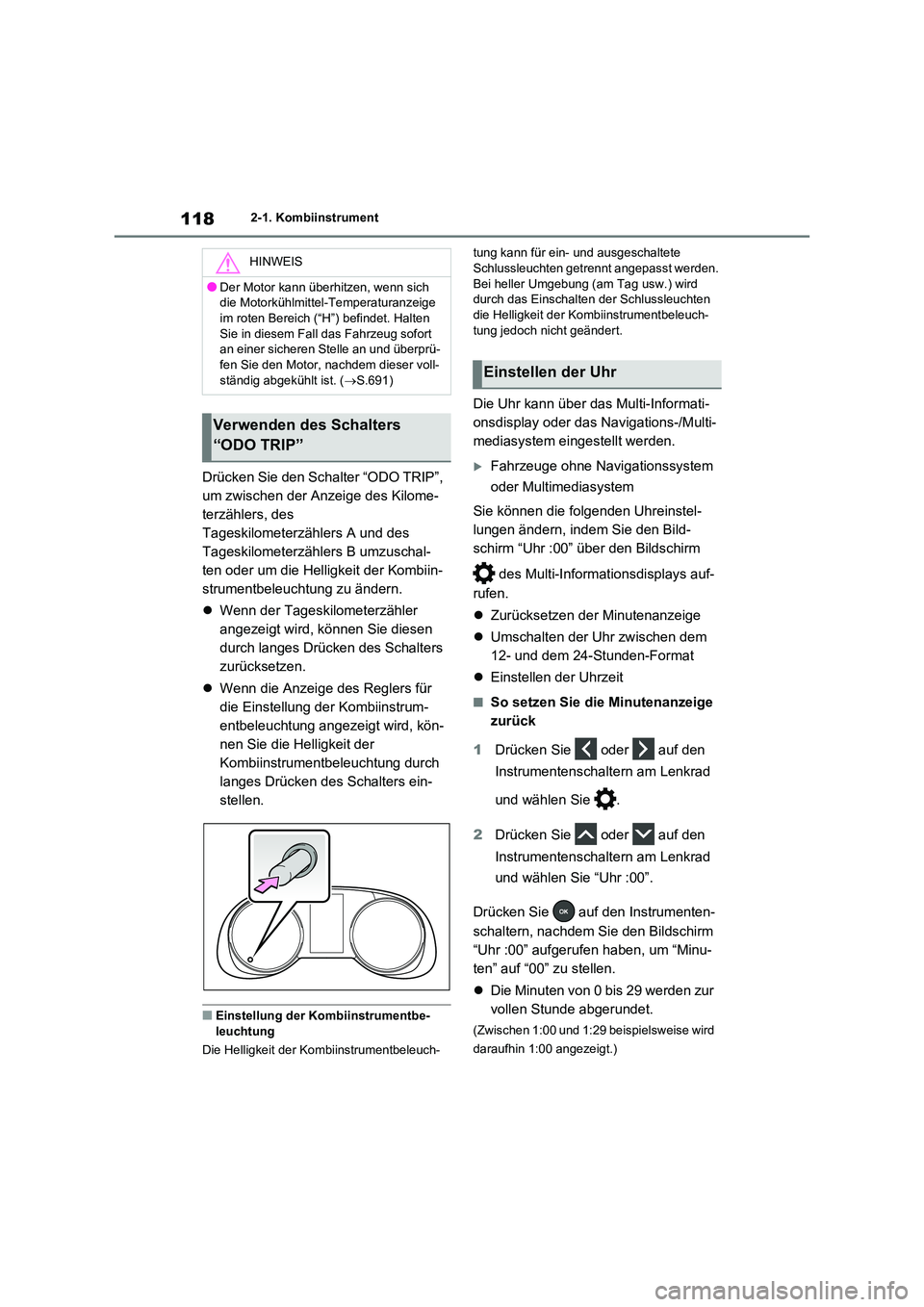

1182-1. Kombiinstrument
Drücken Sie den Schalter “ODO TRIP”,
um zwischen der Anzeige des Kilome-
terzählers, des
Tageskilometerzählers A und des
Tageskilometerzählers B umzuschal-
ten oder um die Helligkeit der Kombiin-
strumentbeleuchtung zu ändern.
 Wenn der Tageskilometerzähler
angezeigt wird, können Sie diesen
durch langes Drücken des Schalters
zurücksetzen.
 Wenn die Anzeige des Reglers für
die Einstellung der Kombiinstrum-
entbeleuchtung angezeigt wird, kön-
nen Sie die Helligkeit der
Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters ein-
stellen.
■Einstellung der Kombiinstrumentbe-
leuchtung
Die Helligkeit der Kombiinstrumentbeleuch-
tung kann für ein- und ausgeschaltete Schlussleuchten getrennt angepasst werden.
Bei heller Umgebung (am Tag usw.) wird
durch das Einschalt en der Schlussleuchten die Helligkeit der Kombiinstrumentbeleuch-
tung jedoch nicht geändert.
Die Uhr kann über das Multi-Informati-
onsdisplay oder das Navigations-/Multi-
mediasystem eingestellt werden.
Fahrzeuge ohne Na vigationssystem
oder Multimediasystem
Sie können die folgenden Uhreinstel-
lungen ändern, indem Sie den Bild-
schirm “Uhr :00” über den Bildschirm
des Multi-Informationsdisplays auf-
rufen.
 Zurücksetzen der Minutenanzeige
 Umschalten der Uhr zwischen dem
12- und dem 24-Stunden-Format
 Einstellen der Uhrzeit
■So setzen Sie die Minutenanzeige
zurück
1 Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2 Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
Drücken Sie auf den Instrumenten-
schaltern, nachdem Sie den Bildschirm
“Uhr :00” aufgerufen haben, um “Minu-
ten” auf “00” zu stellen.
 Die Minuten von 0 bis 29 werden zur
vollen Stunde abgerundet.
(Zwischen 1:00 und 1:29 beispielsweise wird
daraufhin 1:00 angezeigt.)
HINWEIS
●Der Motor kann überhitzen, wenn sich
die Motorkühlmittel-Temperaturanzeige
im roten Bereich (“H”) befindet. Halten Sie in diesem Fall das Fahrzeug sofort
an einer sicheren Stelle an und überprü-
fen Sie den Motor, nachdem dieser voll- ständig abgekühlt ist. ( S.691)
Verwenden des Schalters
“ODO TRIP”
Einstellen der Uhr

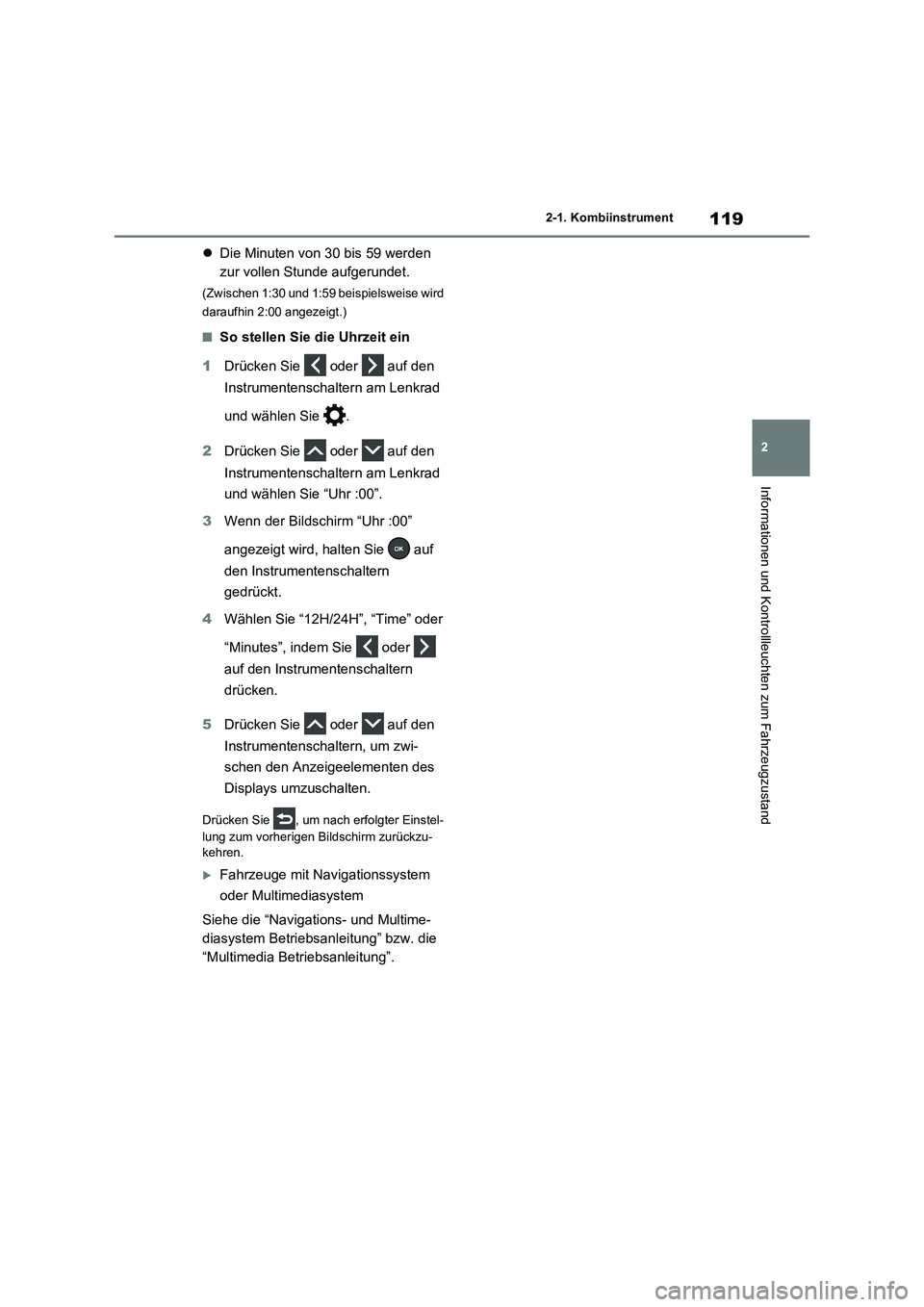

119
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Die Minuten von 30 bis 59 werden
zur vollen Stunde aufgerundet.
(Zwischen 1:30 und 1:59 beispielsweise wird
daraufhin 2:00 angezeigt.)
■So stellen Sie die Uhrzeit ein
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
3Wenn der Bildschirm “Uhr :00”
angezeigt wird, halten Sie auf
den Instrumentenschaltern
gedrückt.
4Wählen Sie “12H/24H”, “Time” oder
“Minutes”, indem Sie oder
auf den Instrumentenschaltern
drücken.
5Drücken Sie oder auf den
Instrumentenschaltern, um zwi-
schen den Anzeigeelementen des
Displays umzuschalten.
Drücken Sie , um nach erfolgter Einstel-
lung zum vorherigen Bildschirm zurückzu-
kehren.
Fahrzeuge mit Navigationssystem
oder Multimediasystem
Siehe die “Navigations- und Multime-
diasystem Betriebsanleitung” bzw. die
“Multimedia Betriebsanleitung”.

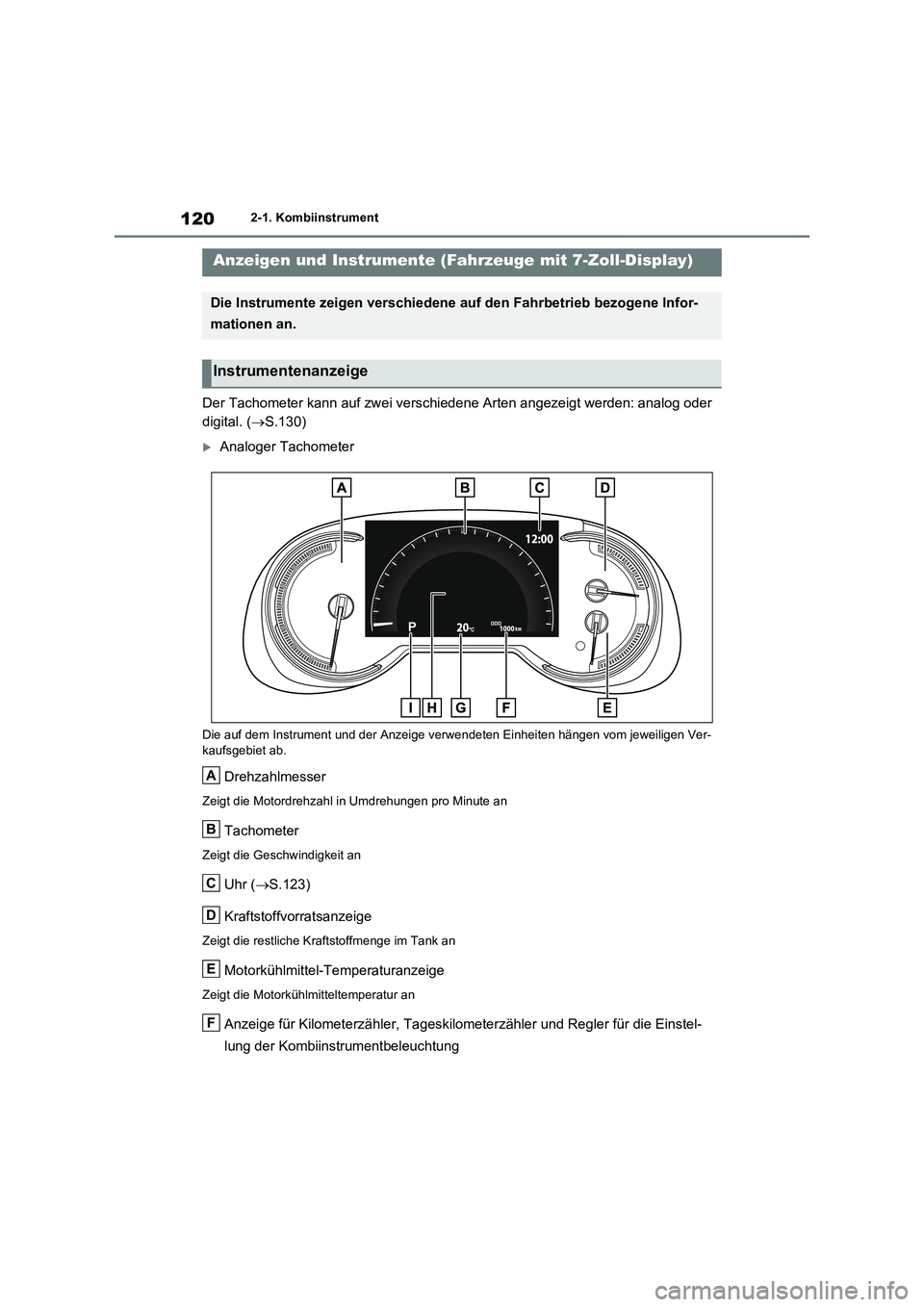

1202-1. Kombiinstrument
Der Tachometer kann auf zwei verschiedene Arten angezeigt werden: analog oder
digital. ( S.130)
Analoger Tachometer
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver-
kaufsgebiet ab.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Geschwindigkeit an
Uhr ( S.123)
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Anzeigen und Instrumente (Fahrzeuge mit 7-Zoll-Display)
Die Instrumente zeigen verschiedene auf den Fahrbetrieb bezogene Infor-
mationen an.
Instrumentenanzeige
A
B
C
D
E
F
