sensor TOYOTA RAV4 2020 Bruksanvisningar (in Swedish)

271
4
4-5. Använda förarstödsystem
Körning
OM42D32SE

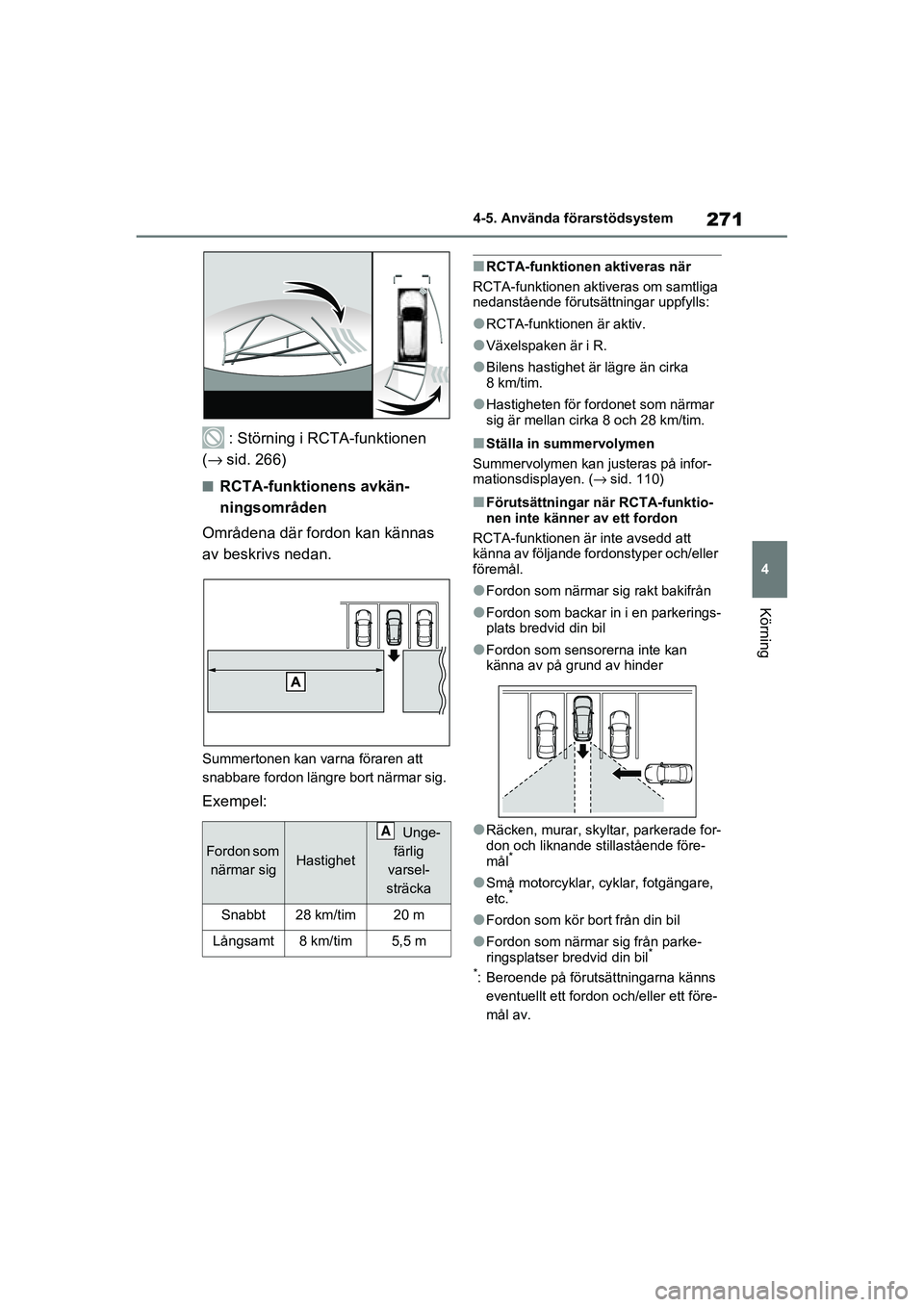

: Störning i RCTA-funktionen
( → sid. 266)
■RCTA-funktionens avkän-
ningsområden
Områdena där for don kan kännas
av beskrivs nedan.
Summertonen kan varna föraren att
snabbare fordon längre bort närmar sig.
Exempel:
■RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
●RCTA-funktionen är aktiv.
●Växelspaken är i R.
●Bilens hastighet är lägre än cirka
8 km/tim.
●Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 28 km/tim.
■Ställa in summervolymen
Summervolymen kan justeras på infor-
mationsdisplayen. ( →sid. 110)
■Förutsättningar när RCTA-funktio-
nen inte känner av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål.
●Fordon som närmar sig rakt bakifrån
●Fordon som backar in i en parkerings-
plats bredvid din bil
●Fordon som sensor erna inte kan
känna av på grund av hinder
●Räcken, murar, skylta r, parkerade for-
don och liknande stillastående före-
mål
*
●Små motorcyklar, cyk lar, fotgängare,
etc.*
●Fordon som kör bort från din bil
●Fordon som närmar sig från parke-
ringsplatser bredvid din bil*
*
: Beroende på förutsä ttningarna känns
eventuellt ett fordon och/eller ett före-
mål av.
Fordon som närmar sigHastighet
Unge-
färlig
varsel-
sträcka
Snabbt28 km/tim20 m
Långsamt8 km/tim 5,5 m
A
OM42D32SE.book Page 271 Tuesday, September 22, 2020 10:04 AM

2724-5. Använda förarstödsystem
OM42D32SE

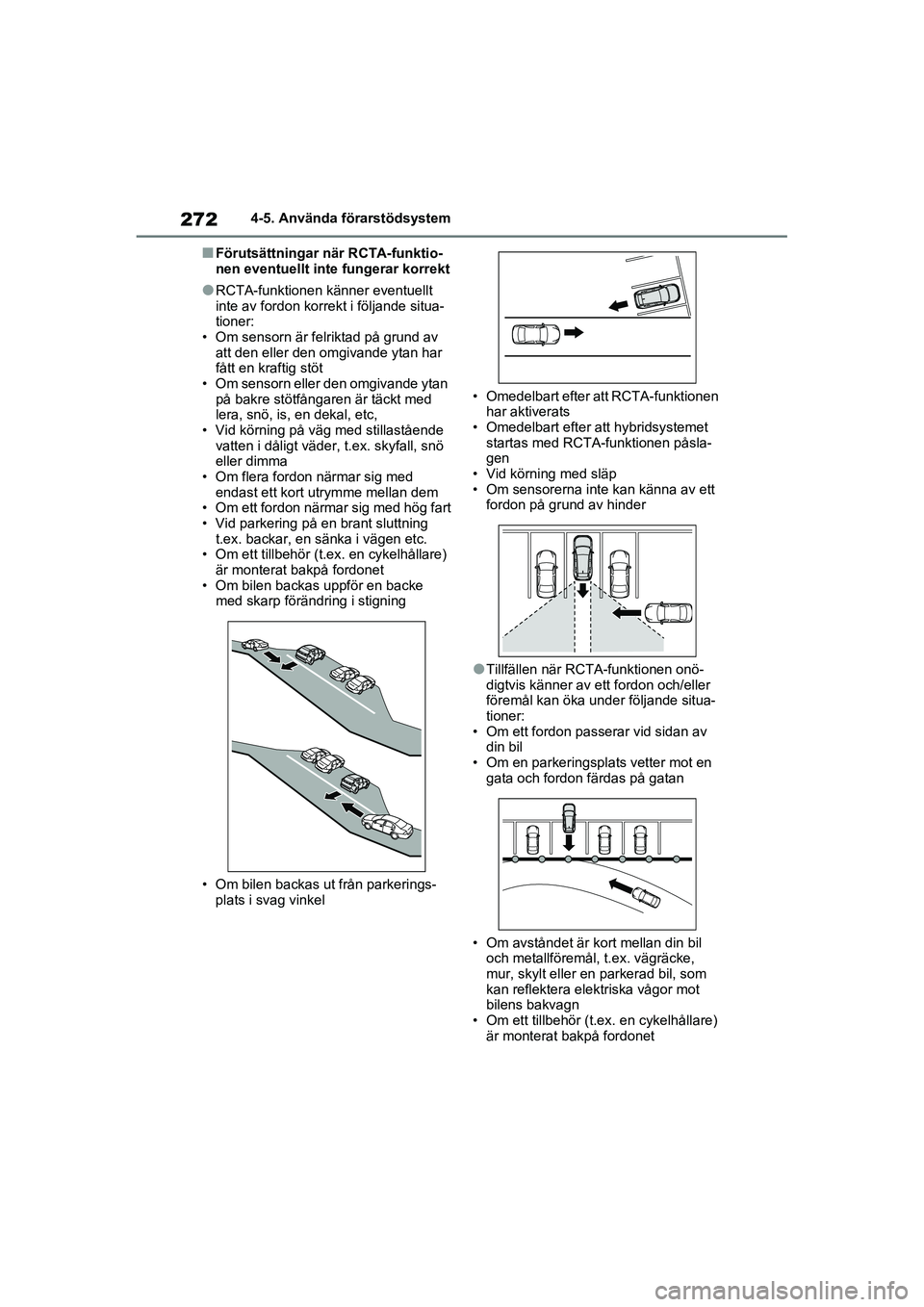

■Förutsättningar när RCTA-funktio-
nen eventuellt inte fungerar korrekt
●RCTA-funktionen känner eventuellt
inte av fordon korrekt i följande situa-
tioner:
• Om sensorn är fel riktad på grund av
att den eller den om givande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med
lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Vid parkering på en brant sluttning
t.ex. backar, en sänka i vägen etc.
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
• Om bilen backas uppför en backe med skarp förändring i stigning
• Om bilen backas ut från parkerings-
plats i svag vinkel • Omedelbart efter att RCTA-funktionen
har aktiverats
• Omedelbart efter att hybridsystemet
startas med RCTA-funktionen påsla-
gen
• Vid körning med släp
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
●Tillfällen när RCTA-funktionen onö-
digtvis känner av ett fordon och/eller
föremål kan öka under följande situa-
tioner:
• Om ett fordon passerar vid sidan av din bil
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som
kan reflektera elektriska vågor mot
bilens bakvagn
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
OM42D32SE.book Page 272 Tuesday, September 22, 2020 10:04 AM

273
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
*: i förekommande fall

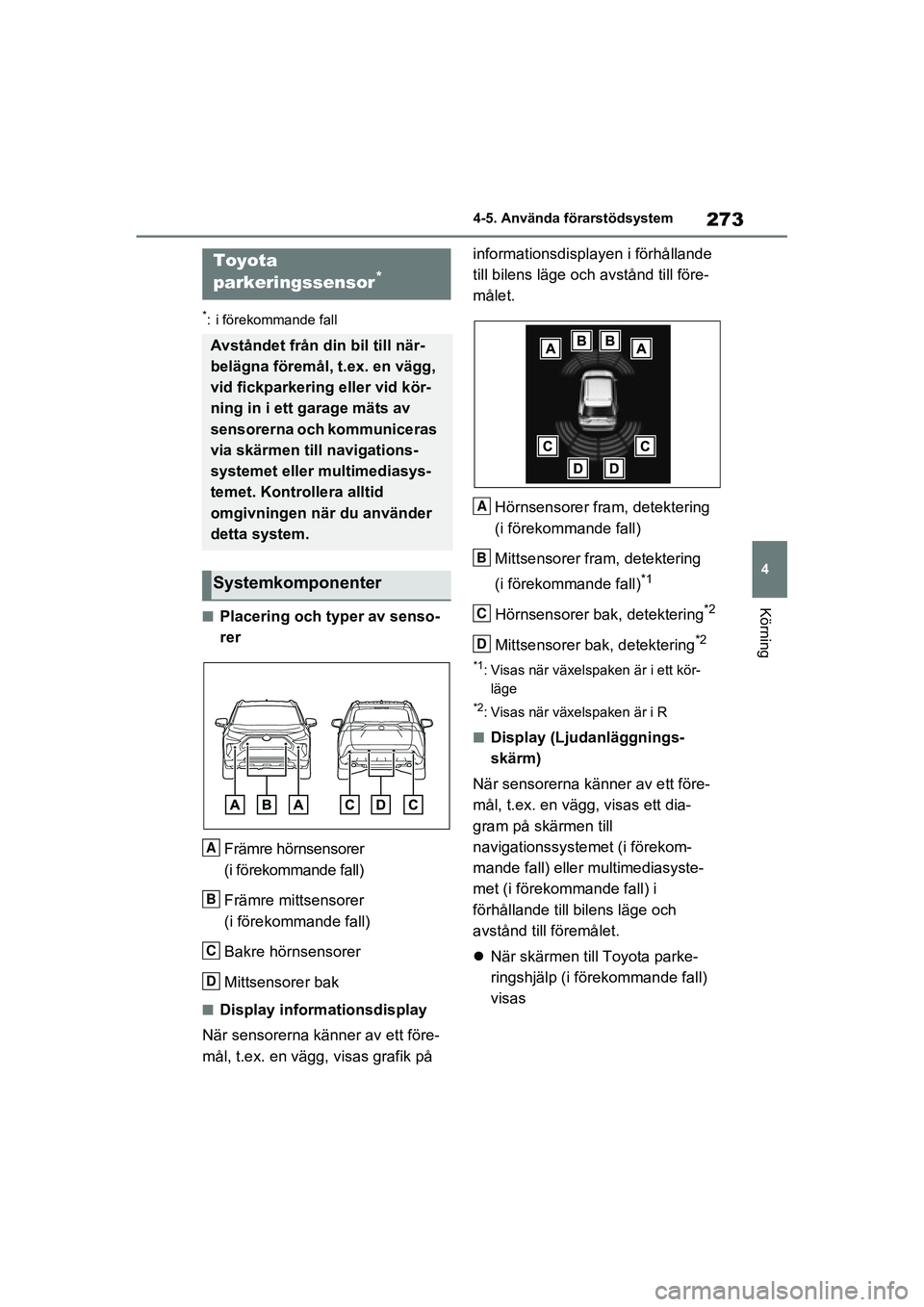

■Placering och typer av senso-
rer
Främre hörnsensorer
(i förekommande fall)
Främre mittsensorer
(i förekommande fall)
Bakre hörnsensorer
Mittsensorer bak
■Display informationsdisplay
När sensorerna känner av ett före-
mål, t.ex. en vägg, visas grafik på informationsdispla
yen i förhållande
till bilens läge och avstånd till före-
målet.
Hörnsensorer fram, detektering
(i förekommande fall)
Mittsensorer fram, detektering
(i förekommande fall)
*1
Hörnsensorer bak, detektering*2
Mittsensorer bak, detektering*2
*1: Visas när växelspaken är i ett kör-läge
*2: Visas när växelspaken är i R
■Display (Ljudanläggnings-
skärm)
När sensorerna känner av ett före-
mål, t.ex. en vägg, visas ett dia-
gram på skärmen till
navigationssystemet (i förekom-
mande fall) eller multimediasyste-
met (i förekommande fall) i
förhållande till b ilens läge och
avstånd till föremålet.
 När skärmen till Toyota parke-
ringshjälp (i fö rekommande fall)
visas
Toyota
parkeringssensor*
Avståndet från din bil till när-
belägna föremål, t.ex. en vägg,
vid fickparkerin g eller vid kör-
ning in i ett garage mäts av
sensorerna och kommuniceras
via skärmen till navigations-
systemet eller multimediasys-
temet. Kontrollera alltid
omgivningen när du använder
detta system.
Systemkomponenter
A
B
C
D
A
B
C
D
OM42D32SE.book Page 273 Tuesday, September 22, 2020 10:04 AM

2744-5. Använda förarstödsystem
OM42D32SE

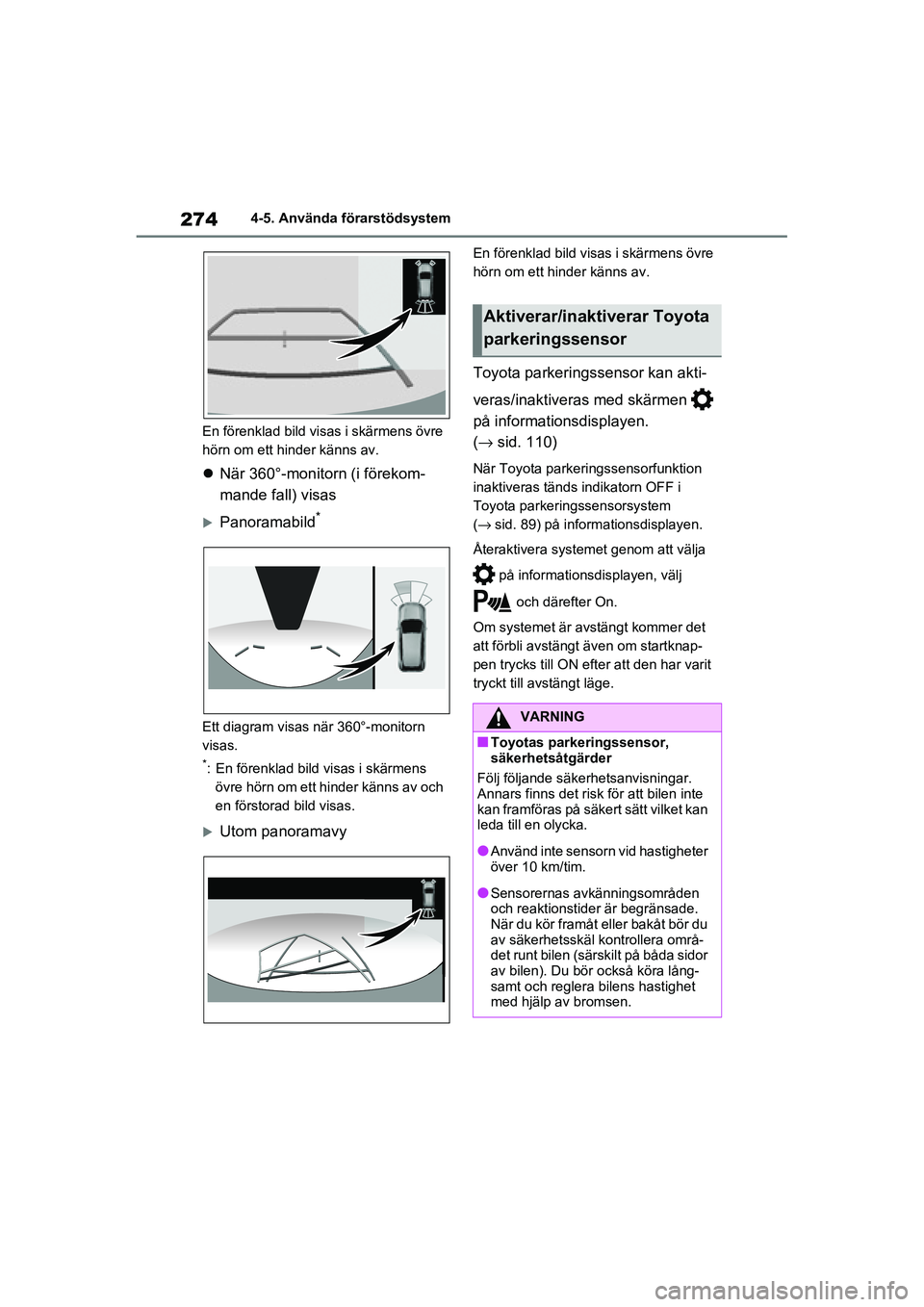

En förenklad bild visas i skärmens övre
hörn om ett hinder känns av.
När 360°-monitorn (i förekom-
mande fall) visas
Panoramabild*
Ett diagram visas när 360°-monitorn
visas.
*: En förenklad bild visas i skärmens
övre hörn om ett hinder känns av och
en förstorad bild visas.
Utom panoramavy
En förenklad bild visas i skärmens övre
hörn om ett hinder känns av.
Toyota parkeringssensor kan akti-
veras/inaktiveras med skärmen
på informationsdisplayen.
(→ sid. 110)
När Toyota parkeringssensorfunktion
inaktiveras tänds indikatorn OFF i
Toyota parkeringssensorsystem
(→ sid. 89) på informationsdisplayen.
Återaktivera systemet genom att välja
på informationsdisplayen, välj
och därefter On.
Om systemet är avstängt kommer det
att förbli avstängt ä ven om startknap-
pen trycks till O N efter att den har varit
tryckt till avstängt läge.
Aktiverar/inaktiverar Toyota
parkeringssensor
VARNING
■Toyotas parkeringssensor,
säkerhetsåtgärder
Följ följande säke rhetsanvisningar.
Annars finns det risk för att bilen inte
kan framföras på säke rt sätt vilket kan
leda till en olycka.
●Använd inte sensorn vid hastigheter
över 10 km/tim.
●Sensorernas avkänningsområden
och reaktionstider är begränsade.
När du kör framåt eller bakåt bör du
av säkerhetsskäl kontrollera områ-
det runt bilen (särskilt på båda sidor
av bilen). Du bör också köra lång-
samt och reglera bilens hastighet
med hjälp av bromsen.
OM42D32SE.book Page 274 Tuesday, September 22, 2020 10:04 AM

275
4
4-5. Använda förarstödsystem
Körning
OM42D32SE
■Systemet kan användas när
●Startknappen är i TÄNDN PÅ.
●Toyota parkeringssensor är aktiverad.
●Bilens hastighet är
lägre än cirka
10 km/tim.
● Växelspaken är i annat läge än P.
■Om ”Parkeringsassistansen ej till-
gänglig Rengör parkeringssen-
sorn” visas på
informationsdisplayen
En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet återgår
till normal funktion.
På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ett var-
ningsmeddelande, eller sensorn kan inte
alltid detektera ett fö remål. När isen smäl-
ter återgår sensorn t ill normal funktion.
Om ett varningsmeddelande visas även
om sensorn är ren kan en funktionsstör-
ning ha uppstått. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan ver kstad med motsva-
rande kvalifikationer kontrollera bilen.

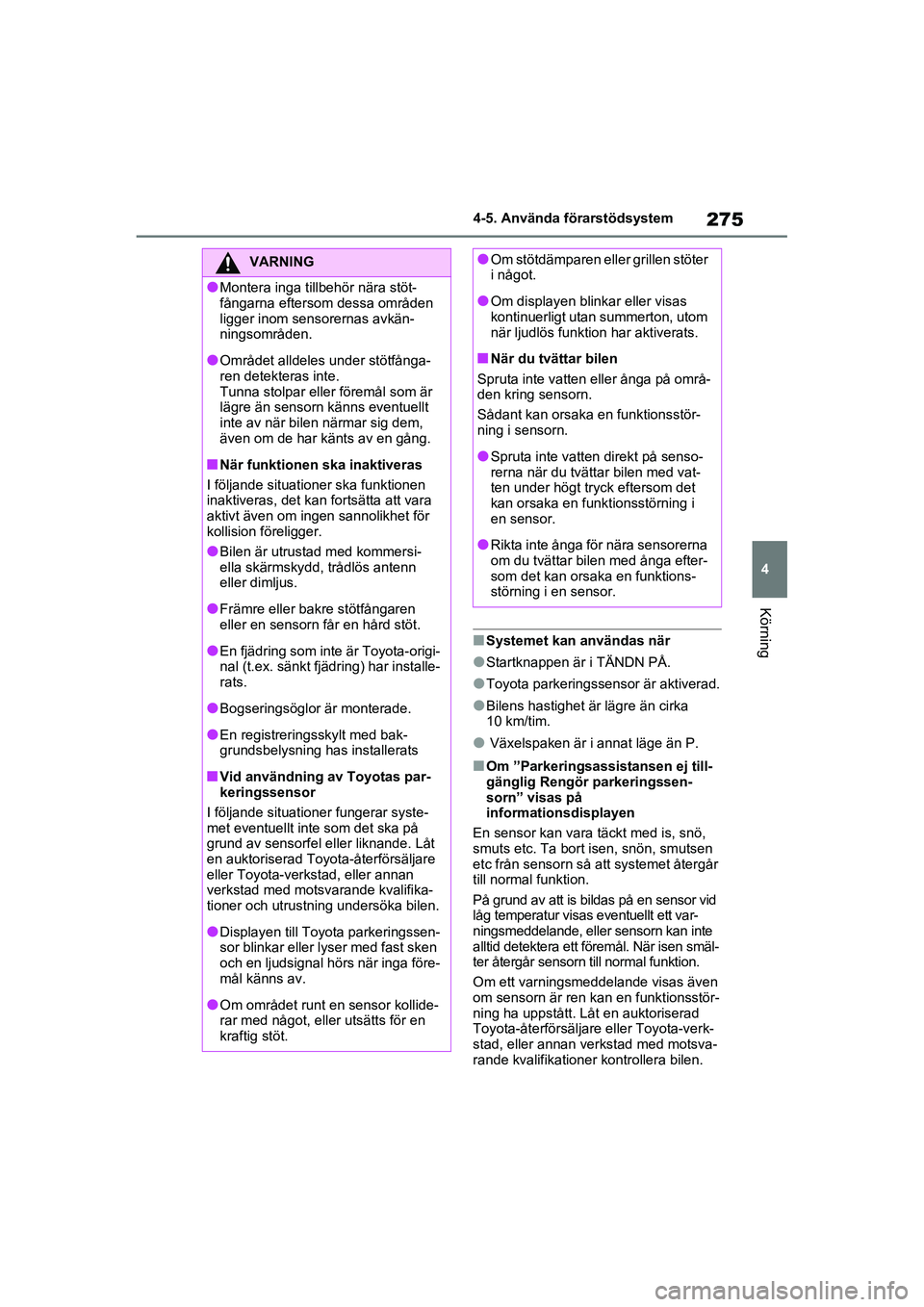

VARNING
●Montera inga tillbehör nära stöt-
fångarna eftersom dessa områden
ligger inom sensorernas avkän-
ningsområden.
●Området alldeles under stötfånga-
ren detekteras inte.
Tunna stolpar eller föremål som är
lägre än sensorn känns eventuellt
inte av när bile n närmar sig dem,
även om de har k änts av en gång.
■När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras, det kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
●Bilen är utrustad med kommersi-
ella skärmskydd, trådlös antenn
eller dimljus.
●Främre eller bakre stötfångaren
eller en sensorn får en hård stöt.
●En fjädring som inte är Toyota-origi-
nal (t.ex. sänkt fjädring) har installe-
rats.
●Bogseringsöglor är monterade.
●En registreringsskylt med bak-
grundsbelysning has installerats
■Vid användning av Toyotas par-
keringssensor
I följande situationer fungerar syste-
met eventuellt inte som det ska på
grund av sensorfel e ller liknande. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner och utrustning undersöka bilen.
●Displayen till Toyota parkeringssen-
sor blinkar eller lyser med fast sken
och en ljudsignal hörs när inga före-
mål känns av.
●Om området runt en sensor kollide-
rar med något, eller utsätts för en
kraftig stöt.
●Om stötdämparen eller grillen stöter
i något.
●Om displayen blin kar eller visas
kontinuerligt utan summerton, utom
när ljudlös funktion har aktiverats.
■När du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
●Spruta inte vatten direkt på senso-
rerna när du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning i
en sensor.
●Rikta inte ånga för nära sensorerna
om du tvättar bil en med ånga efter-
som det kan orsaka en funktions-
störning i en sensor.
OM42D32SE.book Page 275 Tuesday, September 22, 2020 10:04 AM

2764-5. Använda förarstödsystem
OM42D32SE

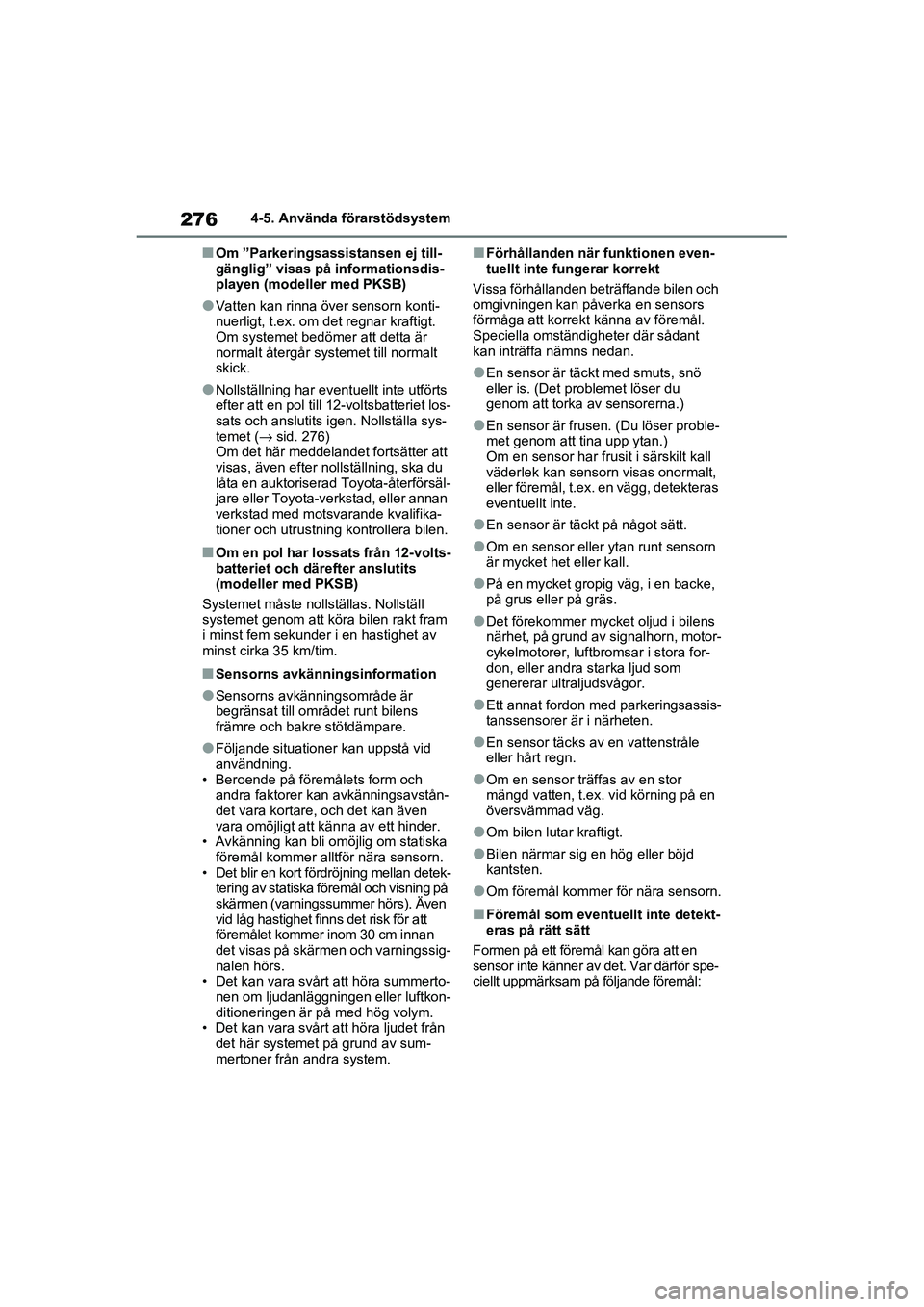

■Om ”Parkeringsassistansen ej till-
gänglig” visas på informationsdis-
playen (modeller med PKSB)
●Vatten kan rinna över sensorn konti-
nuerligt, t.ex. om det regnar kraftigt.
Om systemet bedöm er att detta är
normalt återgår syst emet till normalt
skick.
●Nollställning har eventuellt inte utförts
efter att en pol till 12-voltsbatteriet los-
sats och anslutits i gen. Nollställa sys-
temet ( →sid. 276)
Om det här meddelandet fortsätter att
visas, även efter no llställning, ska du
låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
■Om en pol har lossats från 12-volts-
batteriet och därefter anslutits
(modeller med PKSB)
Systemet måste nollställas. Nollställ
systemet genom att köra bilen rakt fram
i minst fem sekunder i en hastighet av
minst cirka 35 km/tim.
■Sensorns avkänningsinformation
●Sensorns avkänningsområde är
begränsat till området runt bilens
främre och bakre stötdämpare.
●Följande situationer kan uppstå vid
användning.
• Beroende på föremålets form och andra faktorer kan avkänningsavstån-
det vara kortare, och det kan även
vara omöjligt att känna av ett hinder.
• Avkänning kan bli omöjlig om statiska föremål kommer allt för nära sensorn.
• Det blir en kort fördröjning mellan detek- t er in g av s t at is k a f ör e må l oc h v is nin g på
skärmen (varningssummer hörs). Även
vid låg hastighet fin ns det risk för att
föremålet kommer inom 30 cm innan
det visas på skärmen och varningssig-
nalen hörs.
• Det kan vara svårt att höra summerto-
nen om ljudanläggningen eller luftkon-
ditioneringen är på med hög volym.
• Det kan vara svårt att höra ljudet från det här systemet på grund av sum-
mertoner från andra system.
■Förhållanden när funktionen even-
tuellt inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Speciella omständigheter där sådant
kan inträffa nämns nedan.
●En sensor är täckt med smuts, snö
eller is. (Det problemet löser du
genom att torka av sensorerna.)
●En sensor är frusen. (Du löser proble-
met genom att tina upp ytan.)
Om en sensor har frusit i särskilt kall
väderlek kan sensorn visas onormalt,
eller föremål, t.ex. en vägg, detekteras
eventuellt inte.
●En sensor är täckt på något sätt.
●Om en sensor eller y tan runt sensorn
är mycket het eller kall.
●På en mycket gropig väg, i en backe,
på grus eller på gräs.
●Det förekommer mycke t oljud i bilens
närhet, på grund av signalhorn, motor-
cykelmotorer, luftbro msar i stora for-
don, eller andra starka ljud som
genererar ultraljudsvågor.
●Ett annat fordon med parkeringsassis-
tanssensorer är i närheten.
●En sensor täcks av en vattenstråle
eller hårt regn.
●Om en sensor trä ffas av en stor
mängd vatten, t.ex. vid körning på en
översvämmad väg.
●Om bilen lutar kraftigt.
●Bilen närmar sig en hög eller böjd
kantsten.
●Om föremål kommer för nära sensorn.
■Föremål som eventuellt inte detekt-
eras på rätt sätt
Formen på ett föremå l kan göra att en
sensor inte känner av det. Var därför spe-
ciellt uppmärksam på följande föremål:
OM42D32SE.book Page 276 Tuesday, September 22, 2020 10:04 AM

277
4
4-5. Använda förarstödsystem
Körning
OM42D32SE

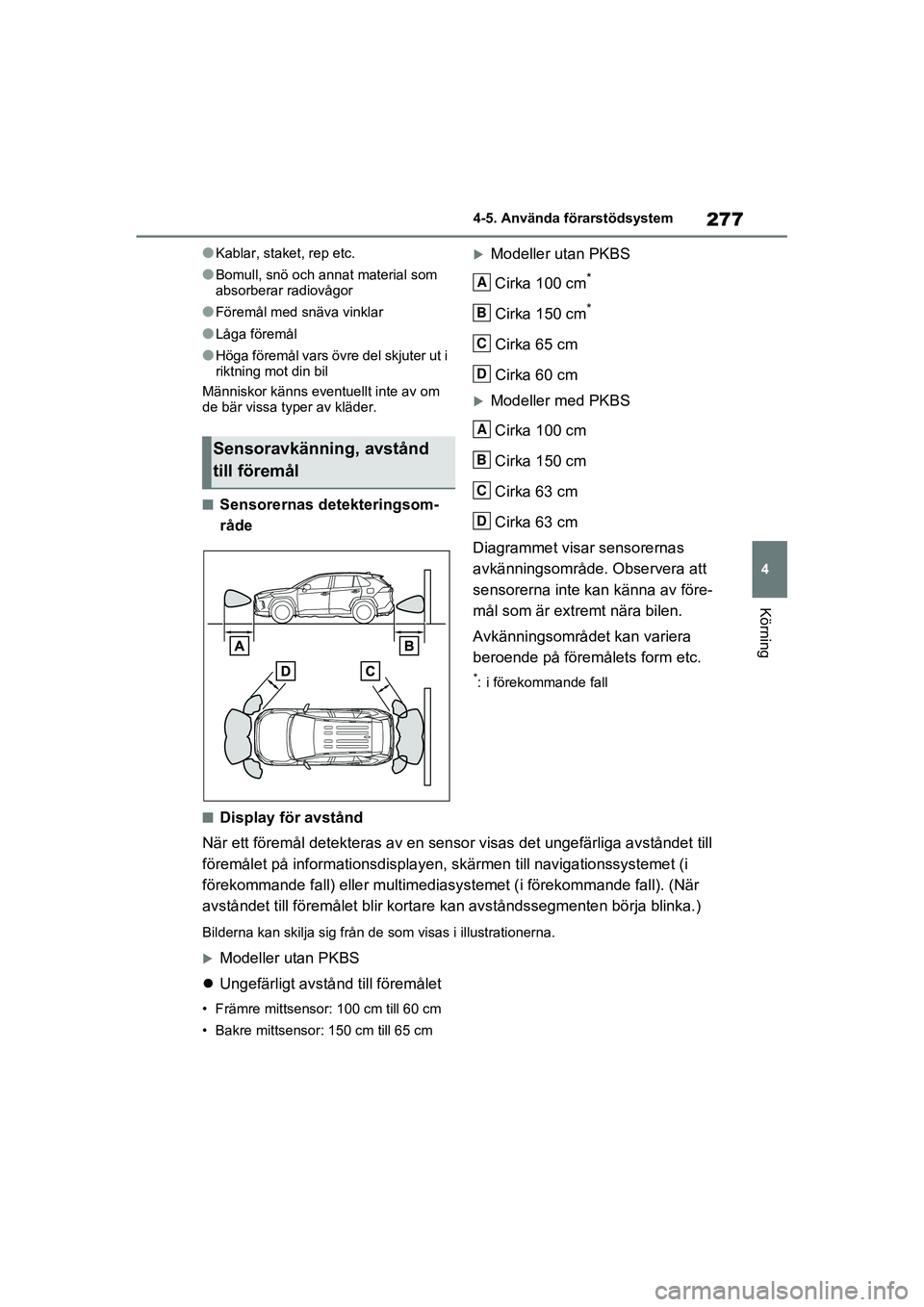

●Kablar, staket, rep etc.
●Bomull, snö och annat material som
absorberar radiovågor
●Föremål med snäva vinklar
●Låga föremål
●Höga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.
■Sensorernas detekteringsom-
råde
Modeller utan PKBS
Cirka 100 cm
*
Cirka 150 cm*
Cirka 65 cm
Cirka 60 cm
Modeller med PKBSCirka 100 cm
Cirka 150 cm
Cirka 63 cm
Cirka 63 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte ka n känna av före-
mål som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på föremålets form etc.
*: i förekommande fall
■Display för avstånd
När ett föremål detekteras av en sensor visas det ungefärliga avståndet till
föremålet på informationsdispla yen, skärmen till navigationssys temet (i
förekommande fall) elle r multimediasystemet (i förekommande fall). (När
avståndet till föremålet blir kor tare kan avståndssegmenten bör ja blinka.)
Bilderna kan skilja sig från de som visas i illustrationerna.
Modeller utan PKBS
 Ungefärligt avstånd till föremålet
• Främre mittsensor: 100 cm till 60 cm
• Bakre mittsensor: 150 cm till 65 cm
Sensoravkänning, avstånd
till föremål
A
B
C
D
A
B
C
D
OM42D32SE.book Page 277 Tuesday, September 22, 2020 10:04 AM

2784-5. Använda förarstödsystem
OM42D32SE

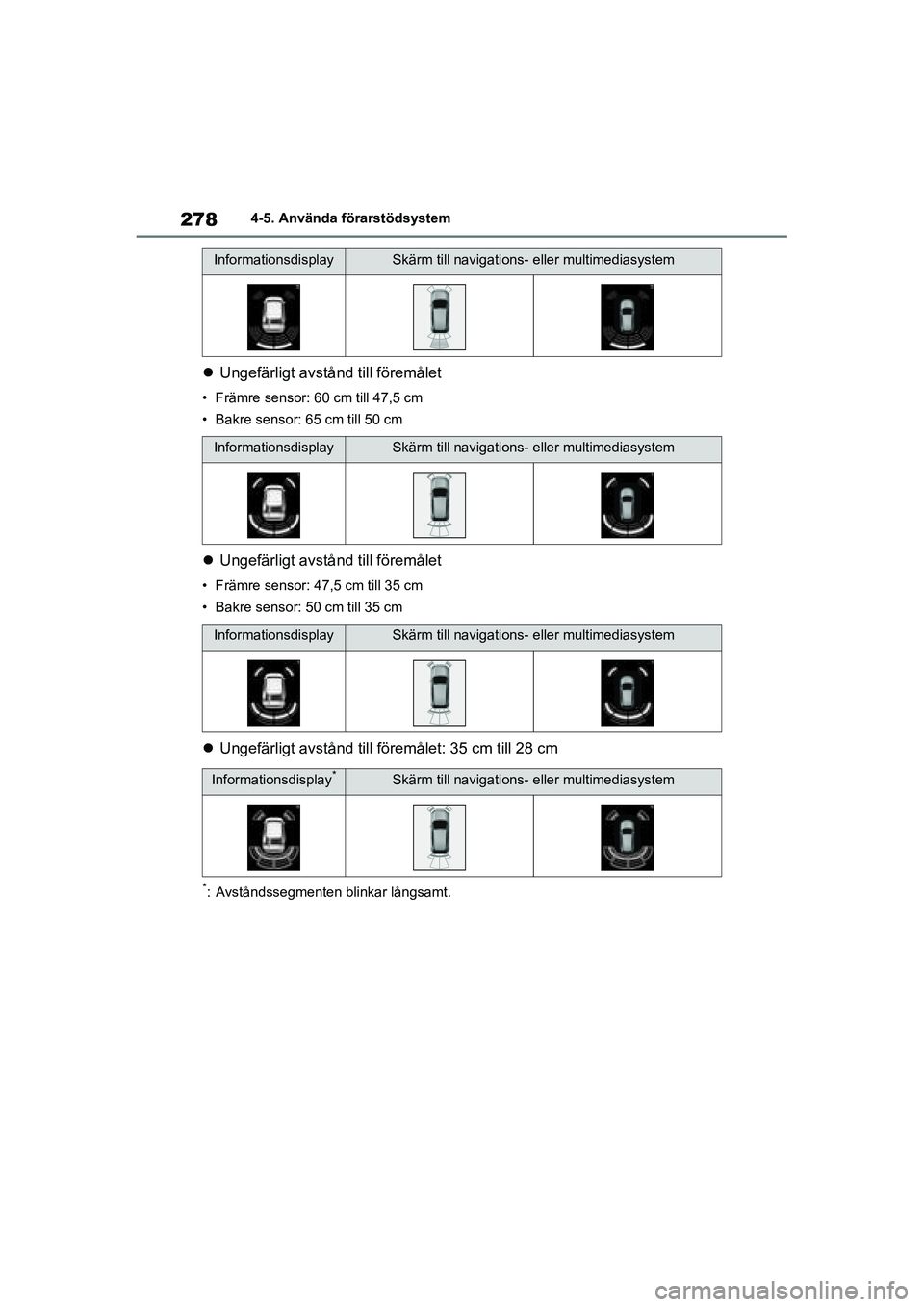

Ungefärligt avstånd till föremålet
• Främre sensor: 6 0 cm till 47,5 cm
• Bakre sensor: 65 cm till 50 cm
Ungefärligt avstånd till föremålet
• Främre sensor: 4 7,5 cm till 35 cm
• Bakre sensor: 50 cm till 35 cm
Ungefärligt avstånd till före målet: 35 cm till 28 cm
*: Avståndssegmenten blinkar långsamt.
InformationsdisplaySkärm till navigations- eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
Informationsdisplay*Skärm till navigations- eller multimediasystem
OM42D32SE.book Page 278 Tuesday, September 22, 2020 10:04 AM

279
4
4-5. Använda förarstödsystem
Körning
OM42D32SE


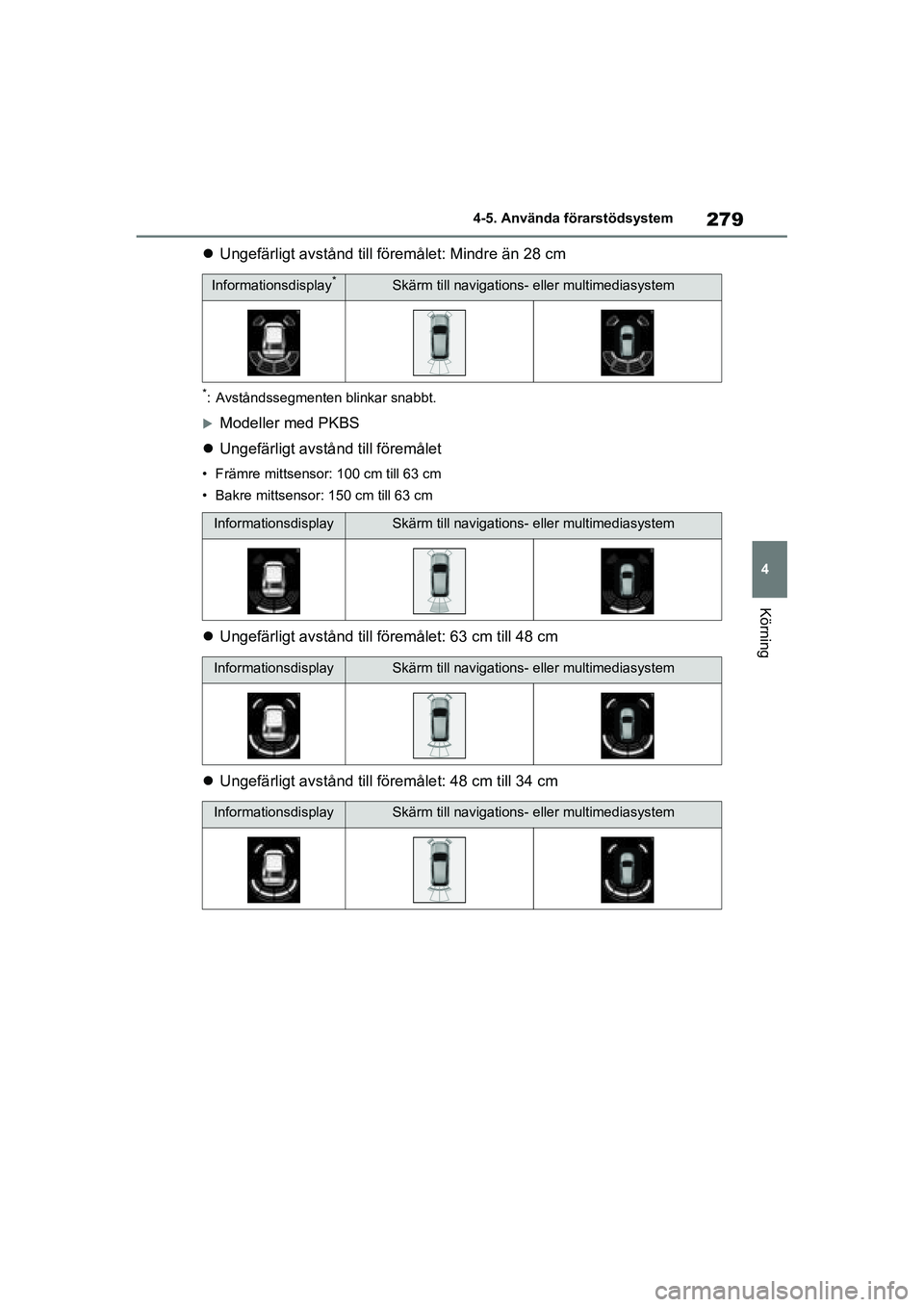

Ungefärligt avstånd till före målet: Mindre än 28 cm
*: Avståndssegmenten blinkar snabbt.
Modeller med PKBS
 Ungefärligt avstånd till föremålet
• Främre mittsensor: 100 cm till 63 cm
• Bakre mittsensor: 150 cm till 63 cm
Ungefärligt avstånd till före målet: 63 cm till 48 cm
 Ungefärligt avstånd till före målet: 48 cm till 34 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
InformationsdisplaySkärm till navigations- eller multimediasystem
OM42D32SE.book Page 279 Tuesday, September 22, 2020 10:04 AM

2804-5. Använda förarstödsystem
OM42D32SE

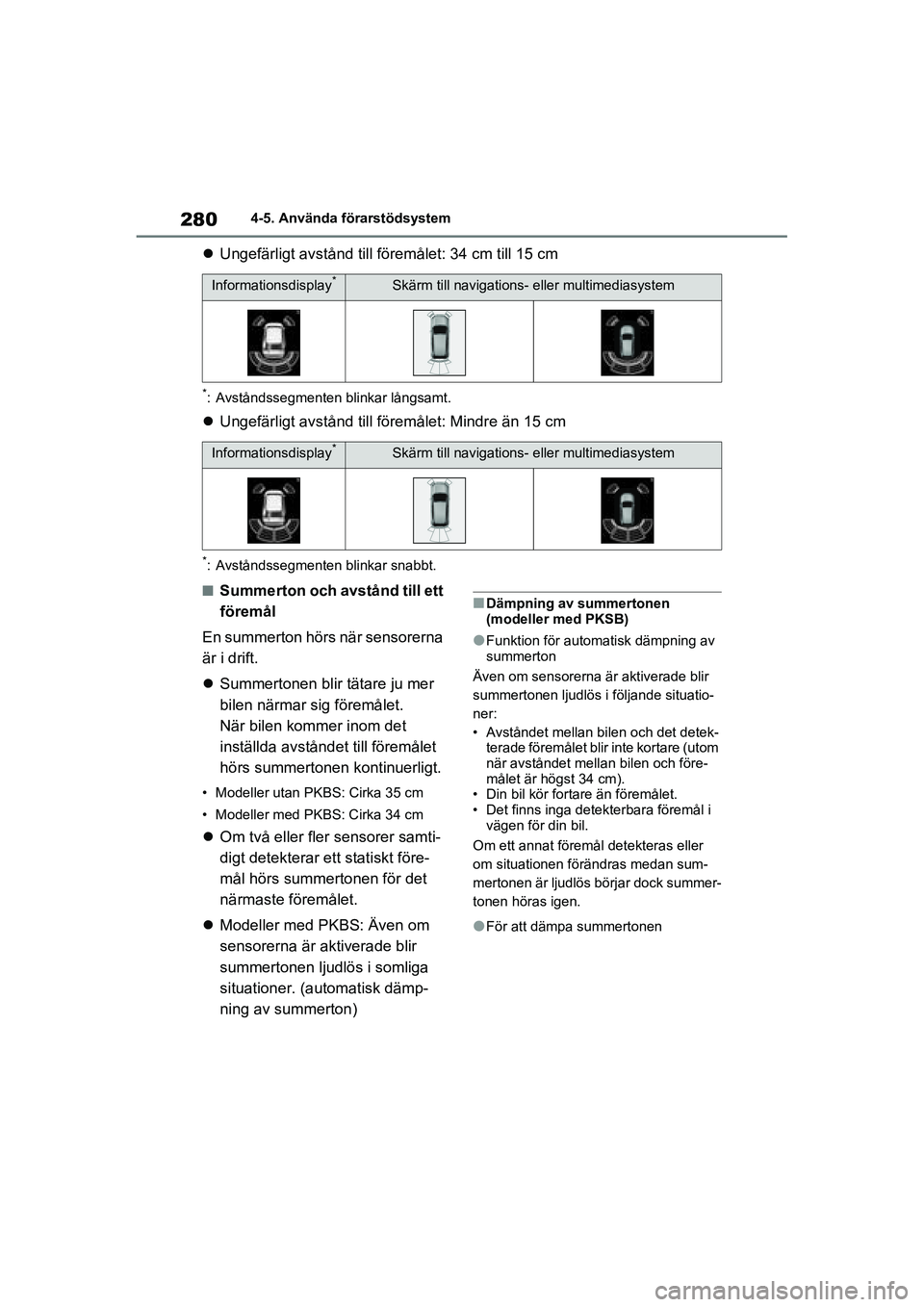

Ungefärligt avstånd till före målet: 34 cm till 15 cm
*: Avståndssegmenten blinkar långsamt.
Ungefärligt avstånd till före målet: Mindre än 15 cm
*: Avståndssegmenten blinkar snabbt.
■Summerton och a vstånd till ett
föremål
En summerton hörs när sensorerna
är i drift.
 Summertonen blir tätare ju mer
bilen närmar sig föremålet.
När bilen kommer inom det
inställda avstånd et till föremålet
hörs summertonen kontinuerligt.
• Modeller utan PKBS: Cirka 35 cm
• Modeller med PKBS: Cirka 34 cm
Om två eller fler sensorer samti-
digt detekterar ett statiskt före-
mål hörs summertonen för det
närmaste föremålet.
 Modeller med PKBS: Även om
sensorerna är aktiverade blir
summertonen ljudlös i somliga
situationer. (automatisk dämp-
ning av summerton)
■Dämpning av summertonen
(modeller med PKSB)
●Funktion för automa tisk dämpning av
summerton
Även om sensorerna är aktiverade blir
summertonen ljudlös i f öljande situatio-
ner:
• Avståndet mellan bilen och det detek- terade föremålet blir inte kortare (utom
när avståndet mellan bilen och före-
målet är högst 34 cm).
• Din bil kör forta re än föremålet.
• Det finns inga detekterbara föremål i vägen för din bil.
Om ett annat föremål detekteras eller
om situationen för ändras medan sum-
mertonen är ljudlös börjar dock summer-
tonen höras igen.
●För att dämpa summertonen
Informationsdisplay*Skärm till navigations - eller multimediasystem
Informationsdisplay*Skärm till navigations- eller multimediasystem
OM42D32SE.book Page 280 Tuesday, September 22, 2020 10:04 AM
