TOYOTA RAV4 2020 Instructieboekje (in Dutch)

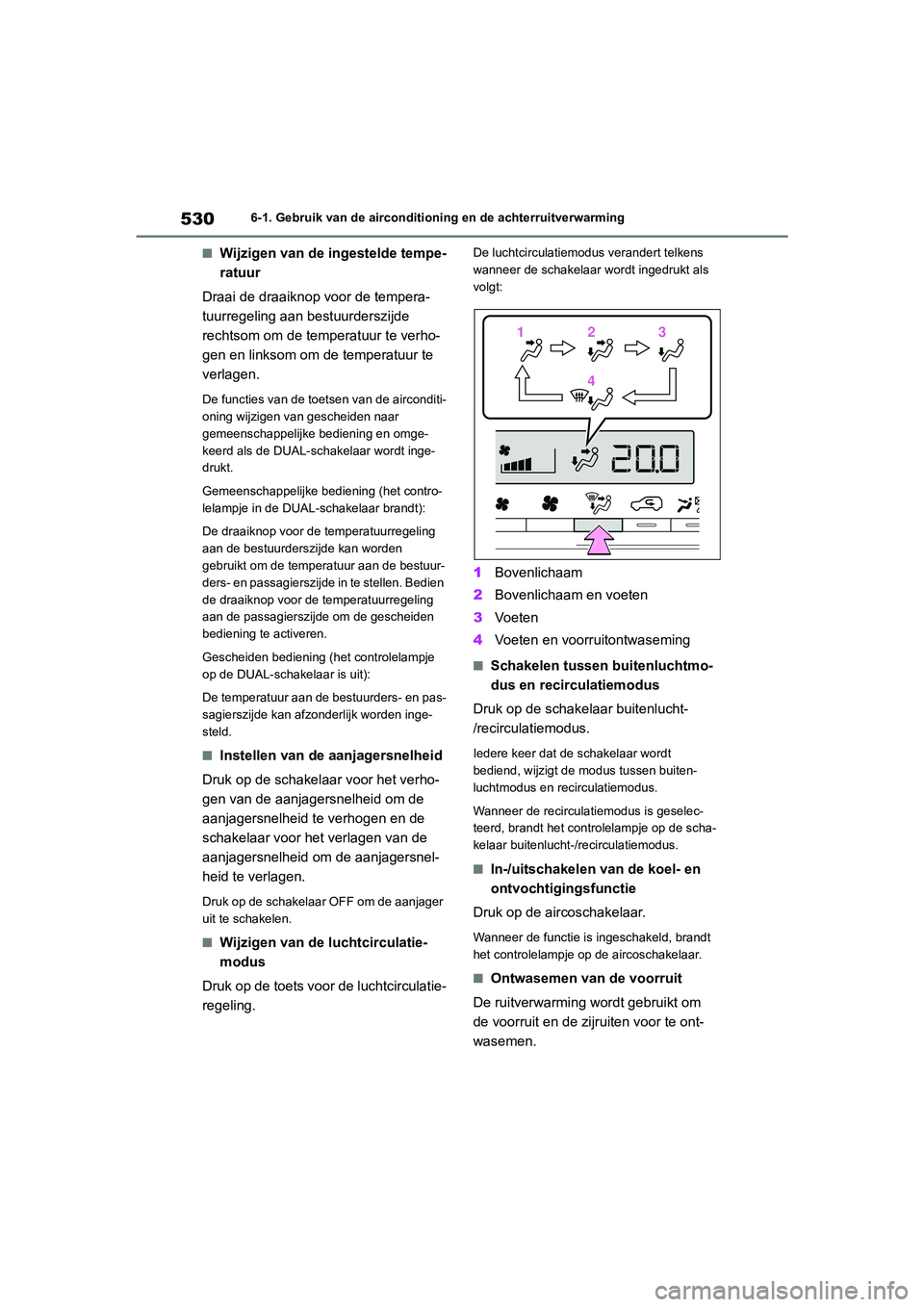

5306-1. Gebruik van de airconditioning en de achterruitverwarming
■Wijzigen van de ingestelde tempe-
ratuur
Draai de draaiknop voor de tempera-
tuurregeling aan bestuurderszijde
rechtsom om de temperatuur te verho-
gen en linksom om de temperatuur te
verlagen.
De functies van de toet sen van de airconditi-
oning wijzigen van gescheiden naar
gemeenschappelijke bediening en omge-
keerd als de DUAL-schakelaar wordt inge-
drukt.
Gemeenschappelijke bediening (het contro-
lelampje in de DUAL-schakelaar brandt):
De draaiknop voor de temperatuurregeling
aan de bestuurderszijde kan worden
gebruikt om de temperatuur aan de bestuur-
ders- en passagierszijde in te stellen. Bedien
de draaiknop voor de temperatuurregeling
aan de passagierszijde om de gescheiden
bediening te activeren.
Gescheiden bediening (het controlelampje
op de DUAL-schakelaar is uit):
De temperatuur aan de bestuurders- en pas-
sagierszijde kan afzonderlijk worden inge-
steld.
■Instellen van de aanjagersnelheid
Druk op de schakelaar voor het verho-
gen van de aanjagersnelheid om de
aanjagersnelheid te verhogen en de
schakelaar voor het verlagen van de
aanjagersnelheid om de aanjagersnel-
heid te verlagen.
Druk op de schakelaar OFF om de aanjager
uit te schakelen.
■Wijzigen van de luchtcirculatie-
modus
Druk op de toets voor de luchtcirculatie-
regeling.
De luchtcirculatiem odus verandert telkens
wanneer de schakelaar wordt ingedrukt als
volgt:
1 Bovenlichaam
2 Bovenlichaam en voeten
3 Vo e te n
4 Voeten en voorruitontwaseming
■Schakelen tussen buitenluchtmo-
dus en recirculatiemodus
Druk op de schakelaar buitenlucht-
/recirculatiemodus.
Iedere keer dat de schakelaar wordt
bediend, wijzigt de modus tussen buiten-
luchtmodus en recirculatiemodus.
Wanneer de recirculatiemodus is geselec-
teerd, brandt het controlelampje op de scha-
kelaar buitenlucht-/recirculatiemodus.
■In-/uitschakelen van de koel- en
ontvochtigingsfunctie
Druk op de aircoschakelaar.
Wanneer de functie is i ngeschakeld, brandt
het controlelampje op de aircoschakelaar.
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om
de voorruit en de zijr uiten voor te ont-
wasemen.
112233
44
pM_RAV4_OM_OM42C76E_(EE).book P age 530 Monday, October 7, 2019 3:26 PM

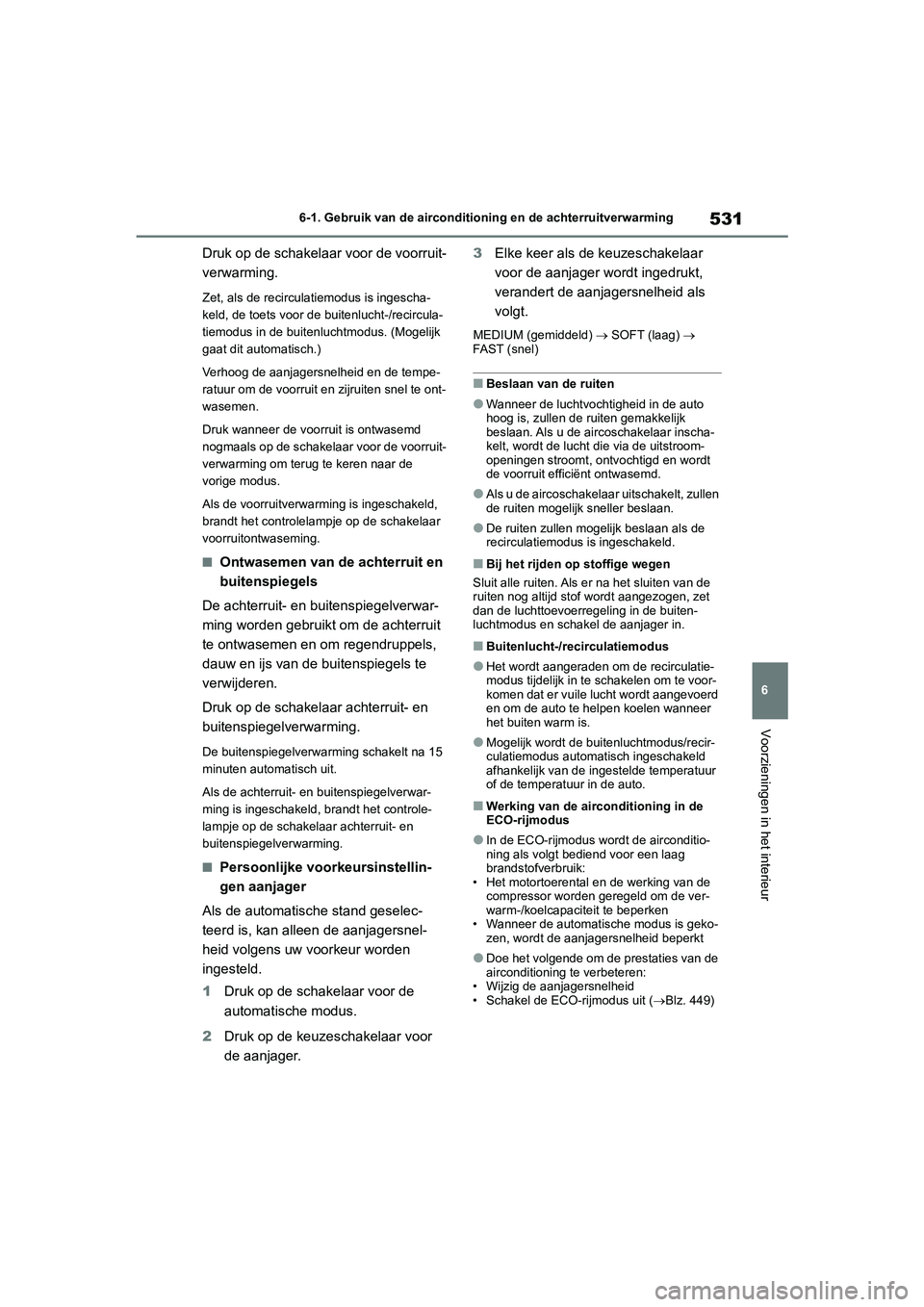

531
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Druk op de schakelaar voor de voorruit-
verwarming.
Zet, als de recirculatiemodus is ingescha-
keld, de toets voor de buitenlucht-/recircula-
tiemodus in de buitenl
uchtmodus. (Mogelijk
gaat dit automatisch.)
Verhoog de aanjagersnelheid en de tempe-
ratuur om de voorruit en zijruiten snel te ont-
wasemen.
Druk wanneer de voorruit is ontwasemd
nogmaals op de schakelaar voor de voorruit-
verwarming om terug te keren naar de
vorige modus.
Als de voorruitverwar ming is ingeschakeld,
brandt het controlelampje op de schakelaar
voorruitontwaseming.
■Ontwasemen van de achterruit en
buitenspiegels
De achterruit- en buitenspiegelverwar-
ming worden gebruikt om de achterruit
te ontwasemen en om regendruppels,
dauw en ijs van de buitenspiegels te
verwijderen.
Druk op de schakelaar achterruit- en
buitenspiegelverwarming.
De buitenspiegelverwarming schakelt na 15
minuten automatisch uit.
Als de achterruit- en buitenspiegelverwar-
ming is ingeschakeld, brandt het controle-
lampje op de schakelaar achterruit- en
buitenspiegelverwarming.
■Persoonlijke voorkeursinstellin-
gen aanjager
Als de automatische stand geselec-
teerd is, kan alleen de aanjagersnel-
heid volgens uw voorkeur worden
ingesteld.
1 Druk op de schak elaar voor de
automatische modus.
2 Druk op de keuzes chakelaar voor
de aanjager. 3
Elke keer als de keuzeschakelaar
voor de aanjager wordt ingedrukt,
verandert de aanjagersnelheid als
volgt.
MEDIUM (gemiddeld)  SOFT (laag) 
FAST (snel)
■Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto
hoog is, zullen de ruiten gemakkelijk
beslaan. Als u de aircoschakelaar inscha-
kelt, wordt de lucht die via de uitstroom-
openingen stroomt, ontvochtigd en wordt
de voorruit efficiënt ontwasemd.
●Als u de aircoschakelaar uitschakelt, zullen
de ruiten mogelijk sneller beslaan.
●De ruiten zullen mogelijk beslaan als de
recirculatiemodus is ingeschakeld.
■Bij het rijden op stoffige wegen
Sluit alle ruiten. Als er na het sluiten van de
ruiten nog altijd stof wordt aangezogen, zet
dan de luchttoevoerregeling in de buiten-
luchtmodus en schakel de aanjager in.
■Buitenlucht-/recirculatiemodus
●Het wordt aangeraden om de recirculatie-
modus tijdelijk in te schakelen om te voor-
komen dat er vuile lucht wordt aangevoerd
en om de auto te helpen koelen wanneer
het buiten warm is.
●Mogelijk wordt de buitenluchtmodus/recir-
culatiemodus automat isch ingeschakeld
afhankelijk van de ingestelde temperatuur
of de temperatuur in de auto.
■Werking van de airconditioning in de
ECO-rijmodus
●In de ECO-rijmodus wordt de airconditio-
ning als volgt bediend voor een laag
brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld om de ver-
warm-/koelcapaciteit te beperken
• Wanneer de automatische modus is geko- zen, wordt de aanjagersnelheid beperkt
●Doe het volgende om de prestaties van de
airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Schakel de ECO-rijmodus uit ( Blz. 449)
pM_RAV4_OM_OM42C76E_(EE).book P age 531 Monday, October 7, 2019 3:26 PM

5326-1. Gebruik van de airconditioning en de achterruitverwarming
■Wanneer de buitentemperatuur tot bijna
0°C daalt
De ontvochtigingsfuncti e werkt mogelijk niet,
zelfs niet wanneer de aircoschakelaar wordt
ingedrukt.
■Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmo-
dus om frisse lucht binnen te laten.
●Tijdens het gebruik kunnen verschillende
geuren van binnen en buiten de auto in het
airconditioningsysteem terechtkomen. Dit
kan tot gevolg hebben dat de lucht die uit
de uitstroomopeningen komt niet lekker
ruikt.
●Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsys- teem in de buitenluchtmodus te zetten
voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de airconditioning in
de automatische modus wordt ingescha-
keld even vertraagd.
●Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in voor
een betere luchtcirculatie in de auto, wat
helpt om geuren bij het starten van de auto
te verminderen.
■De airconditioning blijft in werking als
de motor is uitgezet door het Stop &
Start-systeem (auto's met Stop & Start-
systeem)
Als de motor wordt afgezet doordat het Stop
& Start-systeem in werking is, worden de
koel-, verwarmings- en ontvochtigingsfunc-
ties uitgeschakeld en blaast het systeem
alleen lucht die op kamertemperatuur is. Druk
op de uitschakeltoets van het Stop & Start-
systeem om te voorkomen dat de airconditio-
ning wordt uitgeschakeld en gebruik het Stop
& Start-systeem niet.
■Als de voorruit beslagen is en de motor
is uitgezet door het Stop & Start-sys-
teem (auto's met Stop & Start-systeem)
Druk op de schakelaar voorruitontwaseming
om de motor opnieuw te starten en de voor-
ruit te ontwasemen.
Druk als de voorruit b lijft beslaan op de uit-
schakeltoets van het Stop & Start-systeem en
gebruik het Stop & Start-systeem niet.
■Wanneer er een geur vrijkomt uit de air-
conditioning als de motor is uitgezet
door het Stop & Start-systeem (auto's
met Stop & Start-systeem)
Druk op de uitschakeltoets van het Stop &
Start-systeem om de motor weer te starten.
■Interieurfilter
 Blz. 596
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. de werking van de toets
AUTO van de airconditioning) kunnen wor-
den gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: Blz. 705)
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de voorruitont-
waseming niet in combinatie met koele
lucht bij zeer vochtig weer.
Het verschil tussen de buitentemperatuur
en de temperatuur van de voorruit zorgt
ervoor dat de buitenkant van de voorruit
beslaat, waardoor het z icht wordt belem-
merd.
■Als de buitenspiegelverwarming
ingeschakeld is (indien aanwezig)
Raak het spiegeloppervlak van de buiten-
spiegels niet aan wanneer de buitenspie-
gelverwarming is ingeschakeld.
OPMERKING
■Voorkomen van ontlading van de
accu
Laat de airconditioning niet langer inge-
schakeld dan noodzakelijk is als de motor
niet draait.
pM_RAV4_OM_OM42C76E_(EE).book P age 532 Monday, October 7, 2019 3:26 PM

533
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
1
Druk op de schakelaar AUTO.
De ontvochtigingsfunctie wordt ingescha-
keld. De uitstroomopeningen waaruit de
lucht komt en de aanjagersnelheid worden
automatisch geregeld op basis van de geko-
zen temperatuur en de luchtvochtigheid.
2Wijzig de ingestel de temperatuur.
3 Druk op de schakelaar OFF om de
procedure te beëindigen.
Als de instelling v an de aanjagersnel-
heid of de luchtcirculatiemodi worden
bediend, dooft het c ontrolelampje van
de automatische modus. De automati-
sche modus blijft ech ter ingeschakeld
voor de andere functies dan die worden
bediend.
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen tempera-
tuur en de omgevingscondities.
Daarom kan direct na het indrukken van de
schakelaar AUTO de aanjager even worden
uitgeschakeld tot er voldoende warme of
koude lucht voorhanden is.
Dit systeem wordt g ebruikt om ijsvor-
ming op de voorruit en de ruitenwissers
te voorkomen.
Gebruik deze toets om het systeem in
en uit te schakelen.
Het controlelampje gaat branden als het sys-
teem is ingeschakeld.
Auto's met voorruitverwarming: De voorruit-
verwarming wordt na een tijdje automatisch
uitgeschakeld.
Auto's met voorruitontwaseming:
 De ontwaseming van de verwarmde
voorruit wordt na 4 minuten automa-
tisch uitgeschakeld.
 De ontwaseming van de verwarmde
voorruit werkt niet als de buitentem-
peratuur 5°C of hoger is.
Schakelaar voorruitverwarming
Toets voorruitontwaseming
Gebruik van de automatische
modusVoorruitverwarming (indien
aanwezig)/ontwaseming
verwarmde voo rruit (indien
aanwezig)
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 533 Monday, October 7, 2019 3:26 PM

5346-1. Gebruik van de airconditioning en de achterruitverwarming
Met de schakelaar kan worden inge-
steld of de lucht alleen naar de voor-
stoelen moet stromen of naar alle
stoelen. Wanneer de voorpassagiers-
stoel niet bezet is, stroomt er mogelijk
alleen lucht naar de bestuurdersstoel.
Onnodig gebruik van de airconditioning
wordt onderdrukt, wat zorgt voor een
lager brandstofverbruik.
Druk op de op het bedie-
ningspaneel van de airco om de lucht-
circulatie in te stellen.
 Controlelampje brandt: Luchtstroom
alleen naar de voorstoelen
 Controlelampje uit: Luchtstroom
naar alle stoelen
Zelfs wanneer de functie handmatig wordt
ingesteld om de luchtstroom alleen naar de
voorstoelen te leiden, wordt mogelijk automa-
tisch lucht naar alle stoelen geleid wanneer
een achterstoel bezet is.
■Plaats van uitstroomopeningen
De uitstroomopeningen en luchthoe-
veelheid veranderen overeenkomstig
de geselecteerde luchtcirculatiemodus.
■Afstellen van de richting van de
luchtstroom en openen/sluiten
van de uitstroomopeningen
Voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
*
3De uitstroomopening sluiten*
*: Indien aanwezig (alleen middelste uit-
stroomopeningen)
WAARSCHUWING
■Voorkomen van brandwonden
●Auto's met voorruitverwarming: Raak
het onderste deel van de voorruit en de
gedeeltes bij de voorstijlen niet aan
wanneer de voorruitverwarming is inge-
schakeld.
●Auto's met voorruitontwaseming: Raak
de voorruit (met name het onderste
deel) niet aan, omdat het oppervlak heet
kan worden wanneer de voorruitontwas-
eming is ingeschakeld.
Gebruik van de
geconcentreerde
luchtcirculatiemodus voorstoel
(S-FLOW-modus)
Overzicht en bediening
uitstroomopeningen
pM_RAV4_OM_OM42C76E_(EE).book P age 534 Monday, October 7, 2019 3:26 PM

535
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
Achter
1 Richt de luchtstr oom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
*: Indien aanwezig
WAARSCHUWING
■Voorkomen dat de werking van de
voorruitontwaseming wordt gehin-
derd
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
Stuurwielverwarming*/
stoelverwar ming*/
stoelventilatoren*
 Stuurwielverwarming
Verwarmt het stuurwiel
 Stoelverwarming
Verwarmt de stoelbekleding
 Stoelventilatoren
Zorgen voor een goede ventilatie
door lucht door de stoelbekleding te
blazen
WAARSCHUWING
■Voorkomen van lichte brandwonden
Wees voorzichtig wanneer iemand uit
onderstaande categorieën in contact komt
met het stuurwiel of de stoelen wanneer
de stuurwiel- of stoelverwarming is inge-
schakeld:
●Baby's, kleine kinderen, oudere perso-
nen, zieken en gehandicapten
●Personen met een gevoelige huid
●Personen die oververmoeid zijn
●Personen die alcohol hebben gedron-
ken of personen die rustgevende medi-
cijnen (slaapmiddel, middel tegen
verkoudheid, enz.) hebben gebruikt
OPMERKING
■Voorkomen van schade aan de stoel-
verwarming en -ventilatoren
Plaats geen zware voorwerpen met een
ongelijkmatig oppervlak op de stoel en leg
geen scherpe voorwerpen (naalden,
punaises, enz.) op de stoel.
■Voorkomen van ontlading van de
accu
Gebruik de functies niet wanneer de motor
uitgeschakeld is.
pM_RAV4_OM_OM42C76E_(EE).book P age 535 Monday, October 7, 2019 3:26 PM

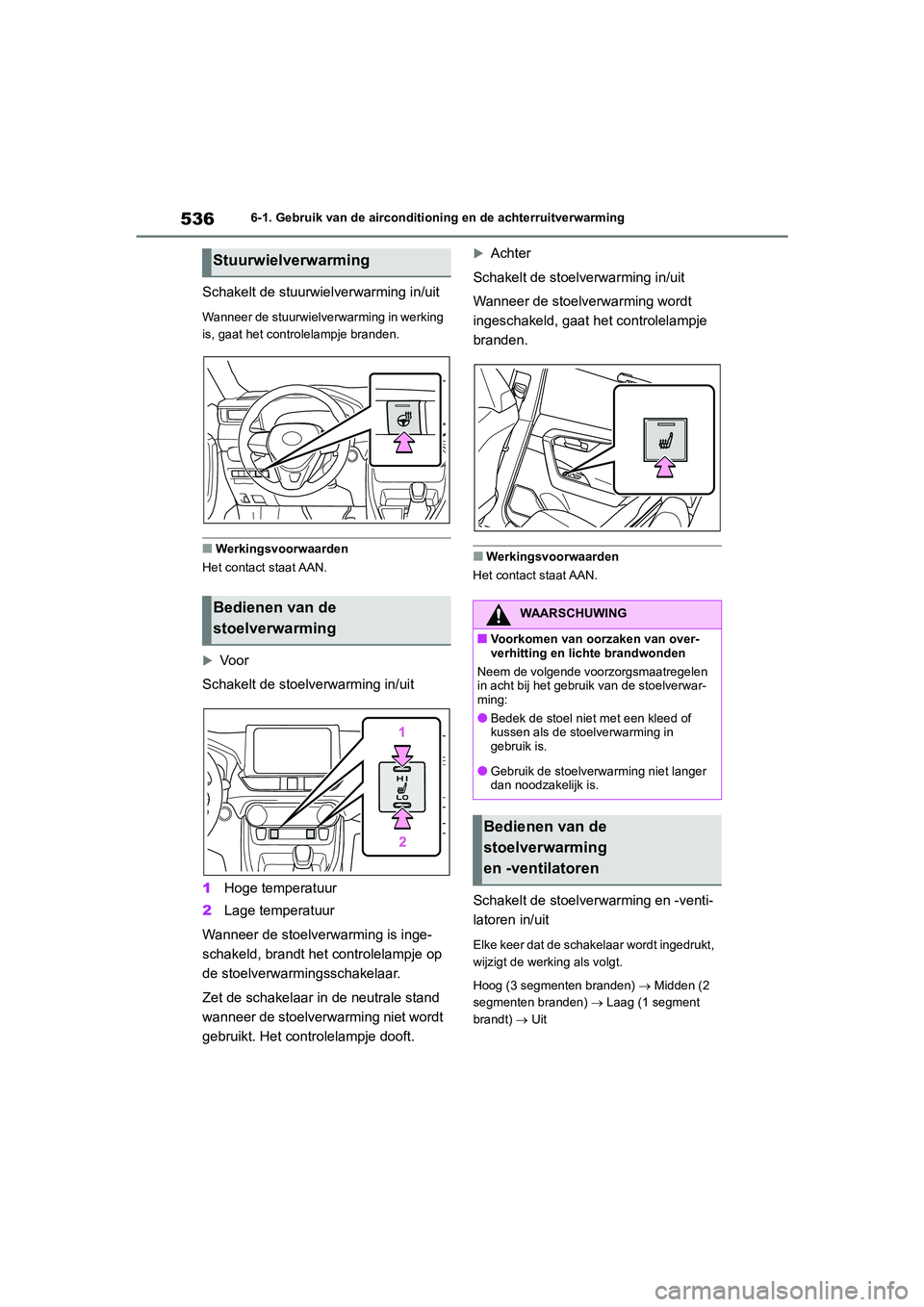

5366-1. Gebruik van de airconditioning en de achterruitverwarming
Schakelt de stuurwielverwarming in/uit
Wanneer de stuurwielverwarming in werking
is, gaat het controlelampje branden.
■Werkingsvoorwaarden
Het contact staat AAN.

Vo o r
Schakelt de stoelverwarming in/uit
1 Hoge temperatuur
2 Lage temperatuur
Wanneer de stoelverwarming is inge-
schakeld, brandt het controlelampje op
de stoelverwarmingsschakelaar.
Zet de schakelaar in de neutrale stand
wanneer de stoelverwarming niet wordt
gebruikt. Het controlelampje dooft.
Achter
Schakelt de stoelverwarming in/uit
Wanneer de stoelverwarming wordt
ingeschakeld, gaat het controlelampje
branden.
■Werkingsvoorwaarden
Het contact staat AAN.
Schakelt de stoelverwarming en -venti-
latoren in/uit
Elke keer dat de schakelaar wordt ingedrukt,
wijzigt de werking als volgt.
Hoog (3 segmenten branden)  Midden (2
segmenten branden)  Laag (1 segment
brandt)  Uit
Stuurwielverwarming
Bedienen van de
stoelverwarmingWAARSCHUWING
■Voorkomen van oorzaken van over-
verhitting en lichte brandwonden
Neem de volgende voorzorgsmaatregelen
in acht bij het gebruik van de stoelverwar-
ming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet langer
dan noodzakelijk is.
Bedienen van de
stoelverwarming
en -ventilatoren
pM_RAV4_OM_OM42C76E_(EE).book P age 536 Monday, October 7, 2019 3:26 PM

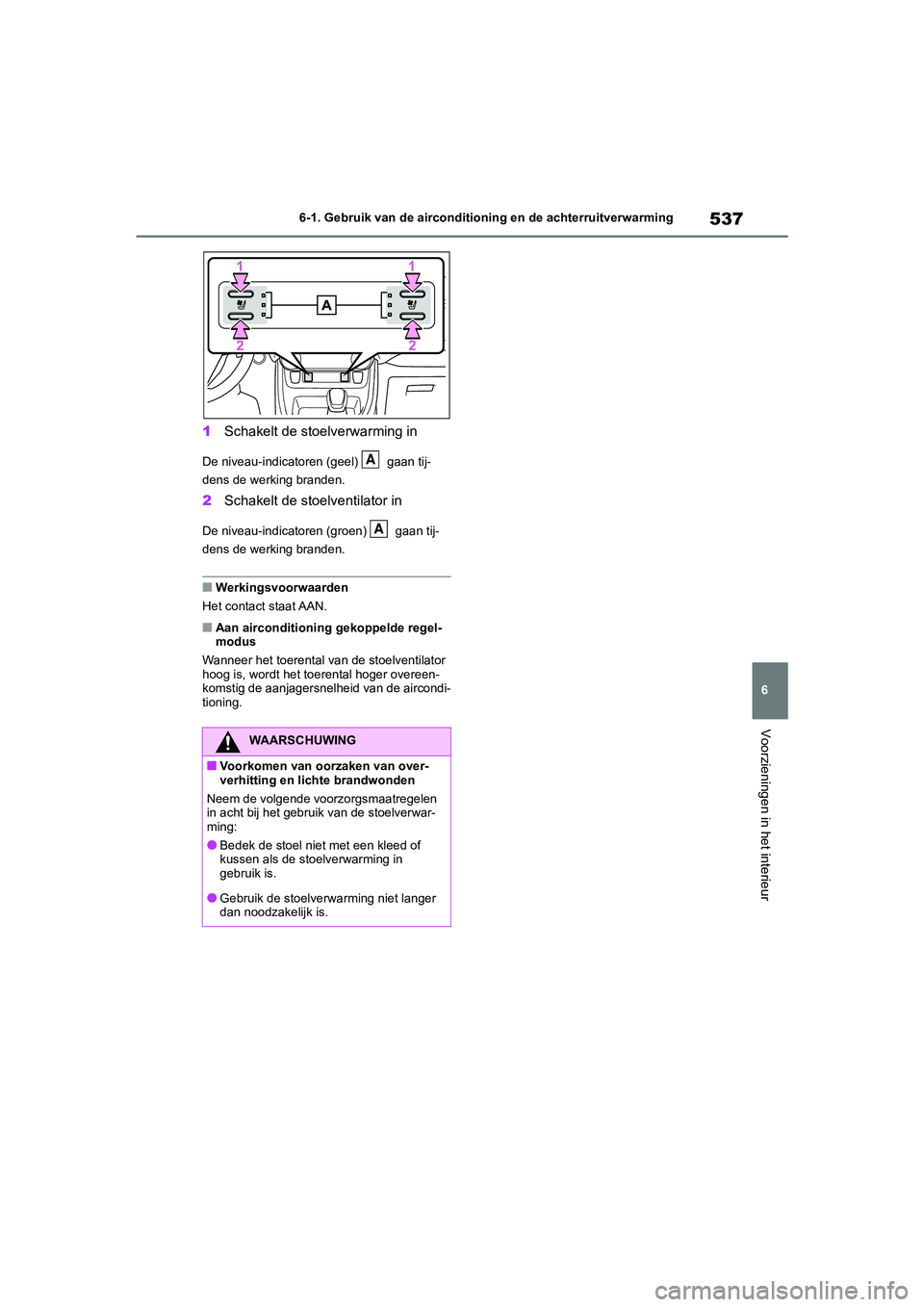

537
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
1
Schakelt de stoelverwarming in
De niveau-indicatoren (geel) gaan tij-
dens de werking branden.
2Schakelt de stoelventilator in
De niveau-indicatoren (groen) gaan tij-
dens de werking branden.
■Werkingsvoorwaarden
Het contact staat AAN.
■Aan airconditioning gekoppelde regel-
modus
Wanneer het toerental van de stoelventilator
hoog is, wordt het toerental hoger overeen-
komstig de aanjagersnel heid van de aircondi-
tioning.
WAARSCHUWING
■Voorkomen van oorzaken van over-
verhitting en lichte brandwonden
Neem de volgende voorzorgsmaatregelen
in acht bij het gebruik van de stoelverwar-
ming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet langer
dan noodzakelijk is.
A
A
pM_RAV4_OM_OM42C76E_(EE).book P age 537 Monday, October 7, 2019 3:26 PM

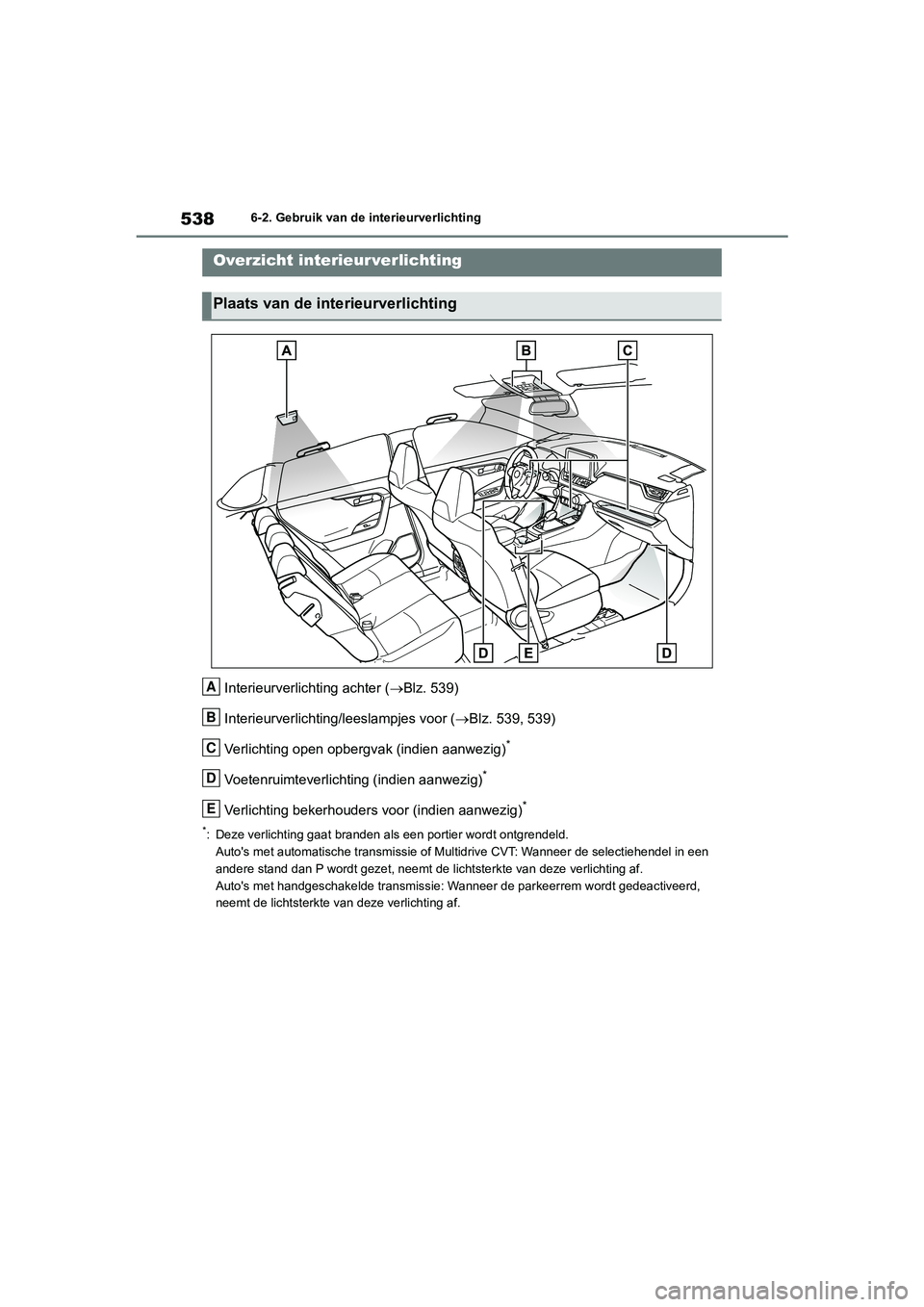

5386-2. Gebruik van de interieurverlichting
6-2.Gebruik van de interieurverlichting
Interieurverlichting achter (Blz. 539)
Interieurverlichting/leeslampjes voor ( Blz. 539, 539)
Verlichting open opbergvak (indien aanwezig)
*
Voetenruimteverlichting (indien aanwezig)*
Verlichting bekerhouders voor (indien aanwezig)*
*: Deze verlichting gaat branden als een portier wordt ontgrendeld.
Auto's met automatische transmi ssie of Multidrive CVT: Wanneer de selectiehendel in een
andere stand dan P wordt gezet, neemt de lichtsterkte van deze verlichting af.
Auto's met handgeschakelde transmissie: Wanneer de parkeerrem w ordt gedeactiveerd,
neemt de lichtsterkte van deze verlichting af.
Overzicht interieur verlichting
Plaats van de interieurverlichting
A
B
C
D
E
pM_RAV4_OM_OM42C76E_(EE).book P age 538 Monday, October 7, 2019 3:26 PM

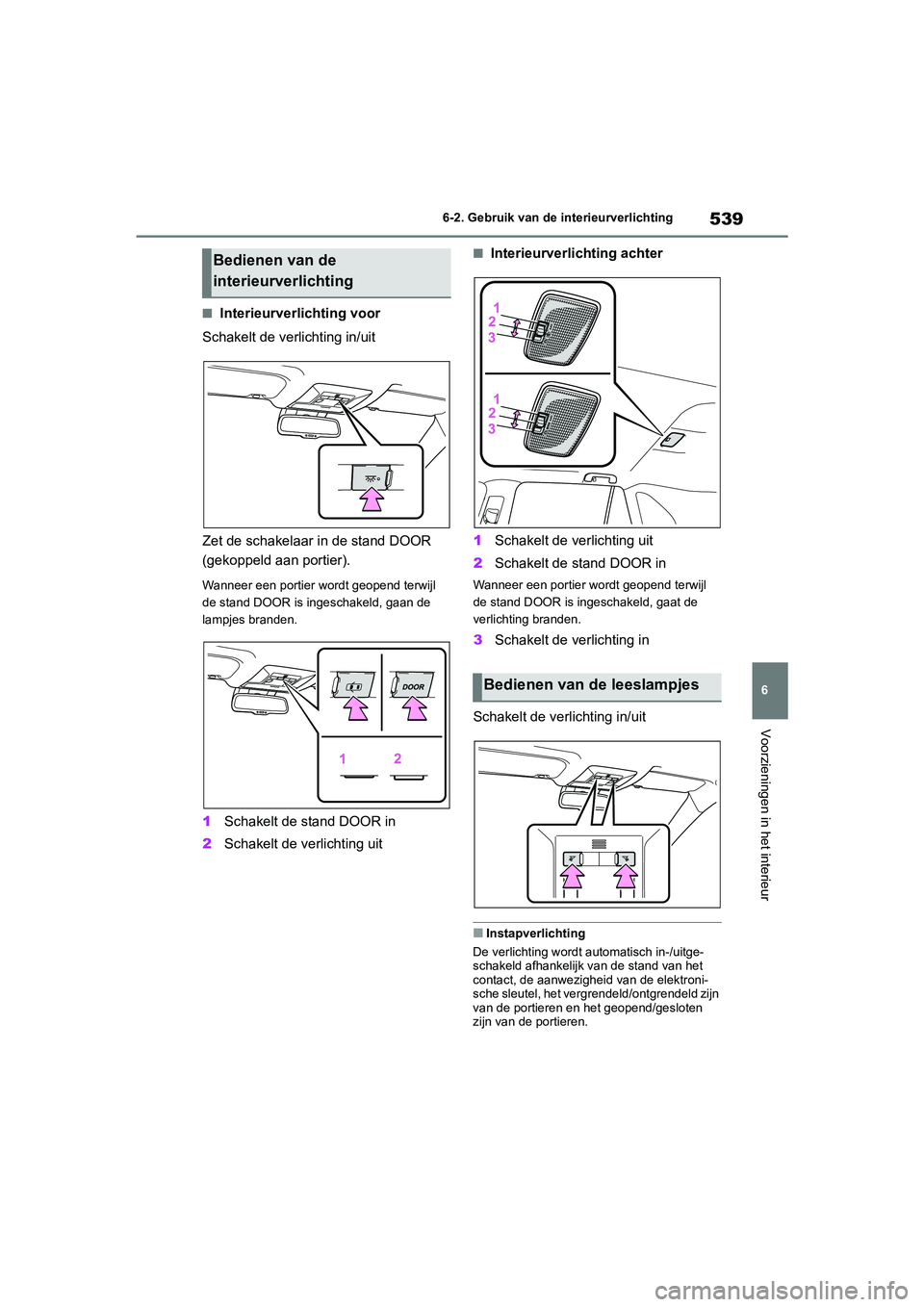

539
6
6-2. Gebruik van de interieurverlichting
Voorzieningen in het interieur
■Interieurverlichting voor
Schakelt de verlichting in/uit
Zet de schakelaar i n de stand DOOR
(gekoppeld aan portier).
Wanneer een portier wordt geopend terwijl
de stand DOOR is ingeschakeld, gaan de
lampjes branden.
1 Schakelt de stand DOOR in
2 Schakelt de verlichting uit
■Interieurverlichting achter
1 Schakelt de verlichting uit
2 Schakelt de stand DOOR in
Wanneer een portier wordt geopend terwijl
de stand DOOR is ingeschakeld, gaat de
verlichting branden.
3Schakelt de verlichting in
Schakelt de verlichting in/uit
■Instapverlichting
De verlichting wordt automatisch in-/uitge-
schakeld afhankelijk van de stand van het
contact, de aanwezighei d van de elektroni-
sche sleutel, het vergrendeld/ontgrendeld zijn
van de portieren en het geopend/gesloten
zijn van de portieren.
Bedienen van de
interieurverlichting
Bedienen van de leeslampjes
pM_RAV4_OM_OM42C76E_(EE).book P age 539 Monday, October 7, 2019 3:26 PM
